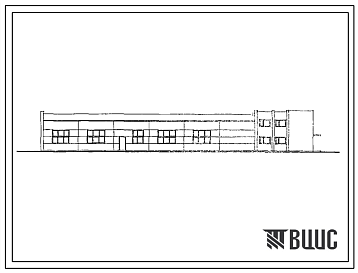

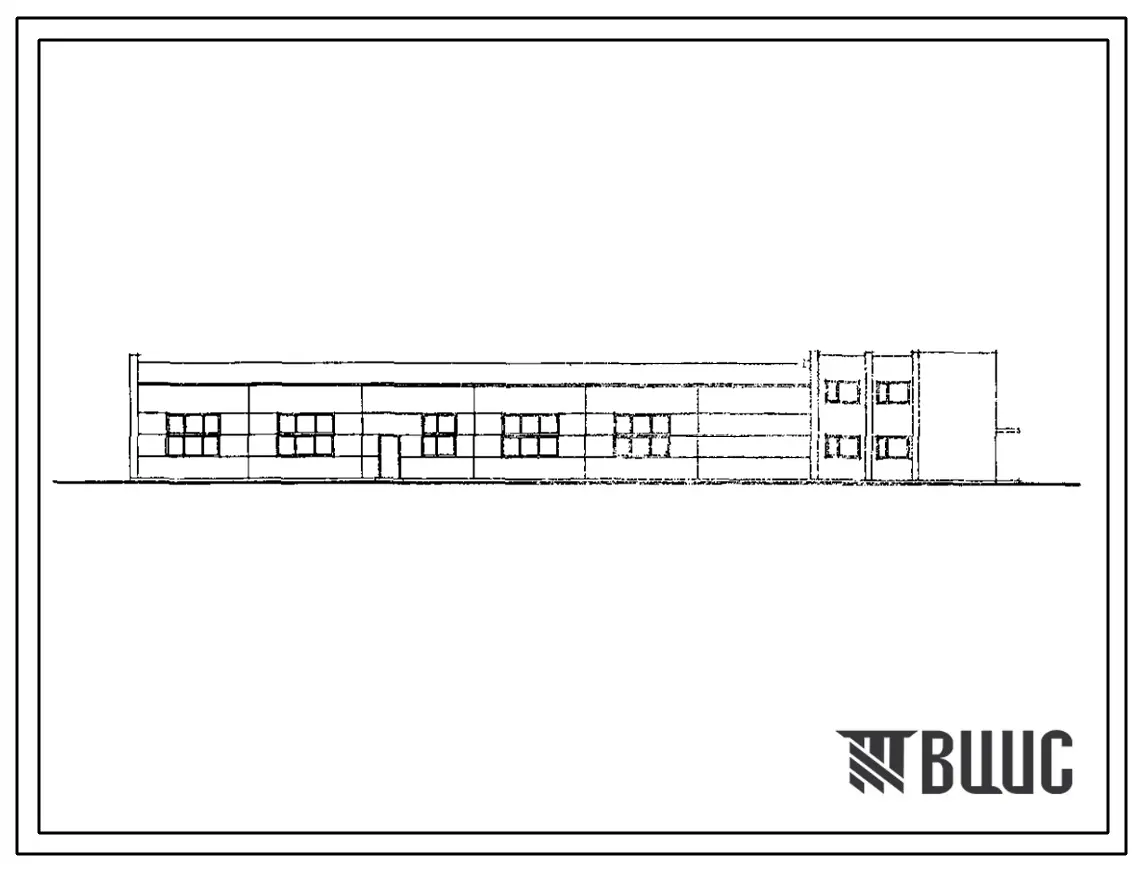

Типовой проект 414-6-8.85 Цех по выпуску очищенного картофеля и овощей производительностью 6 т в смену

Общие данные

Номер проекта

414-6-8.85

Наименование проекта

Цех по выпуску очищенного картофеля и овощей производительностью 6 т в смену

История изменений

414-6-8.85
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

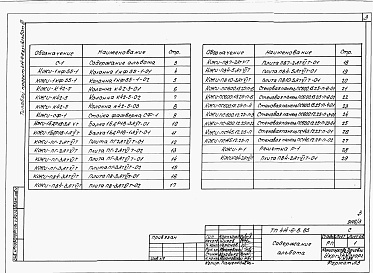

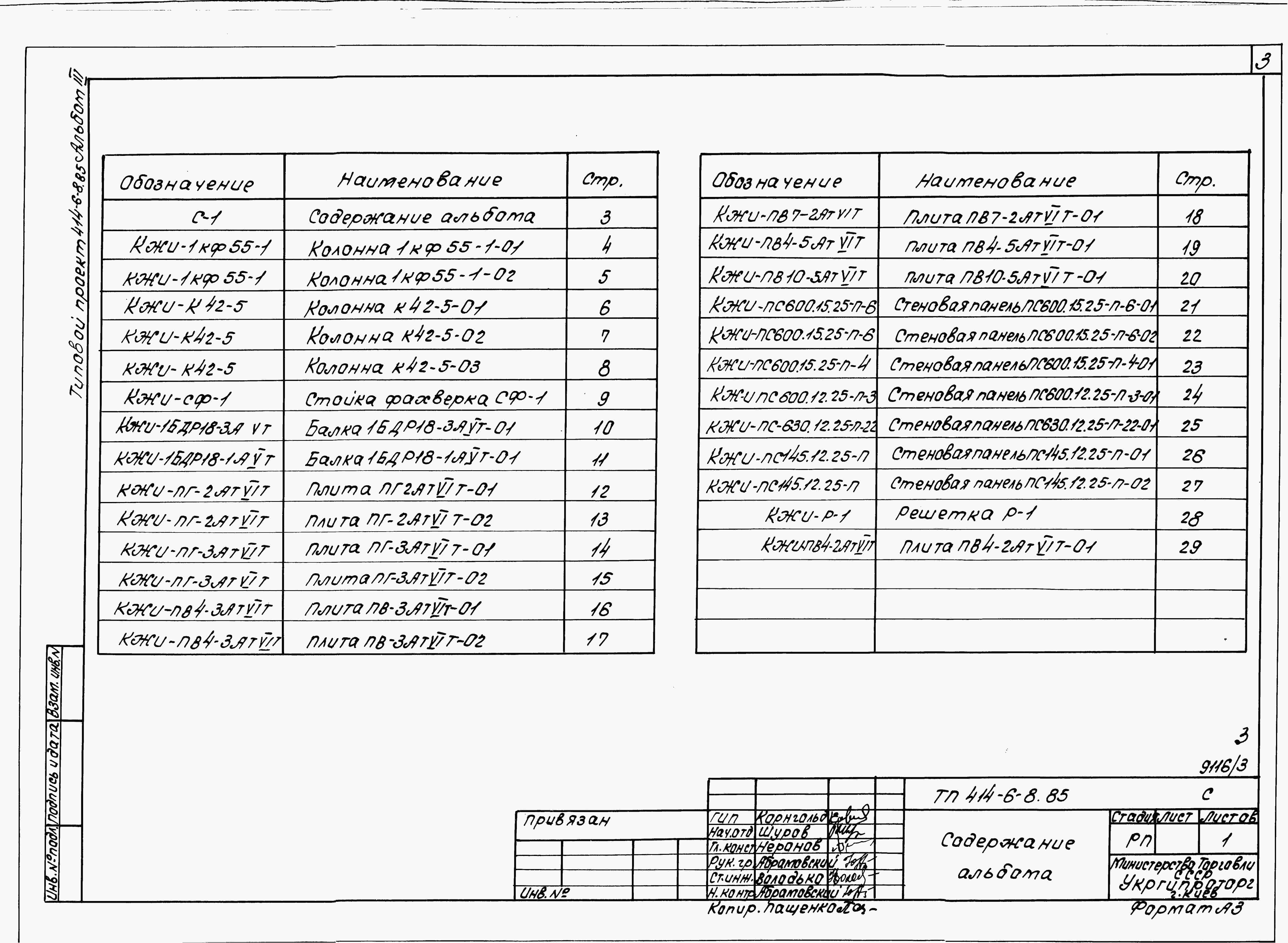

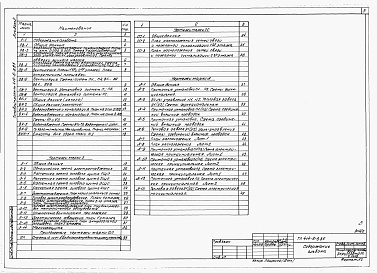

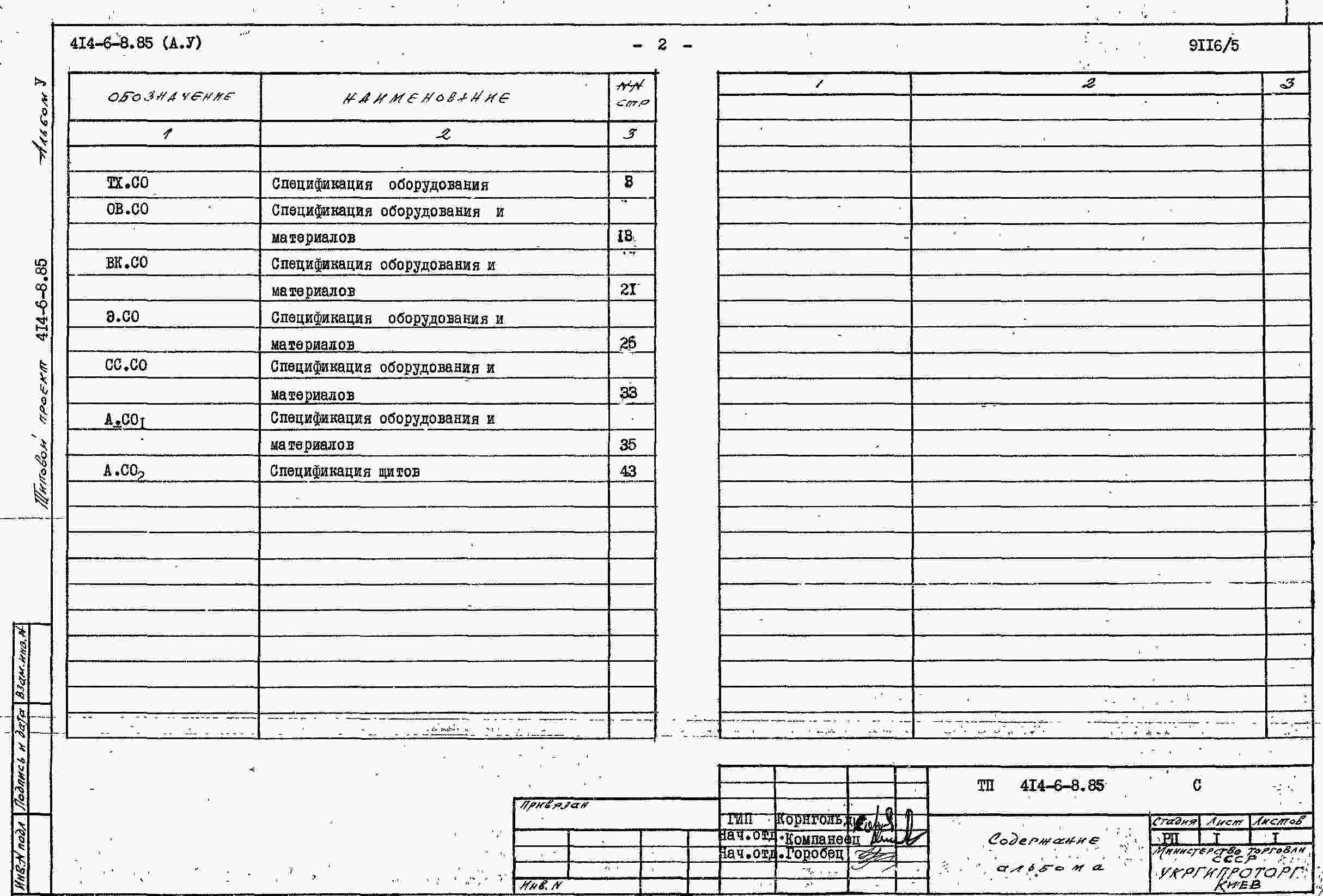

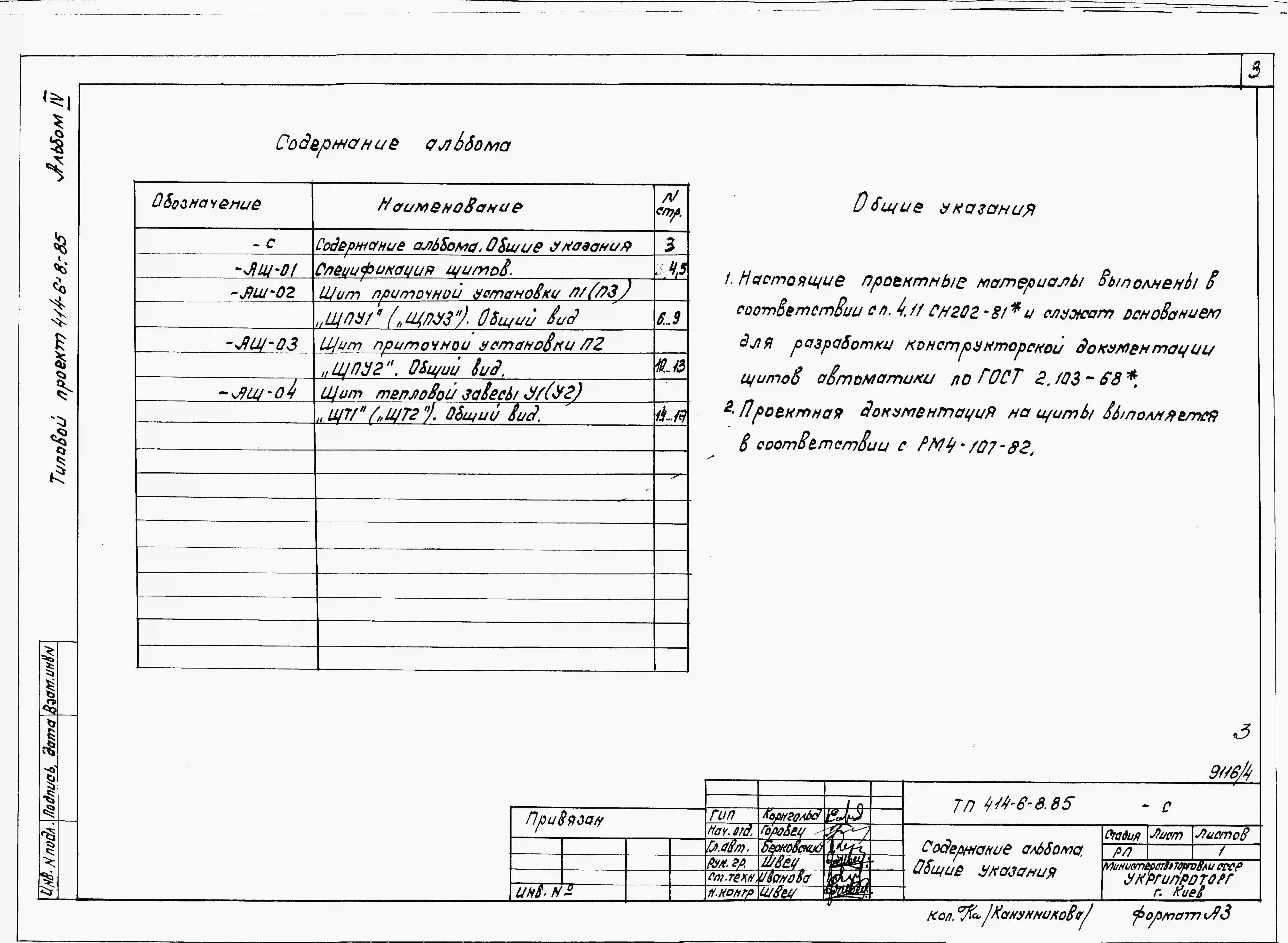

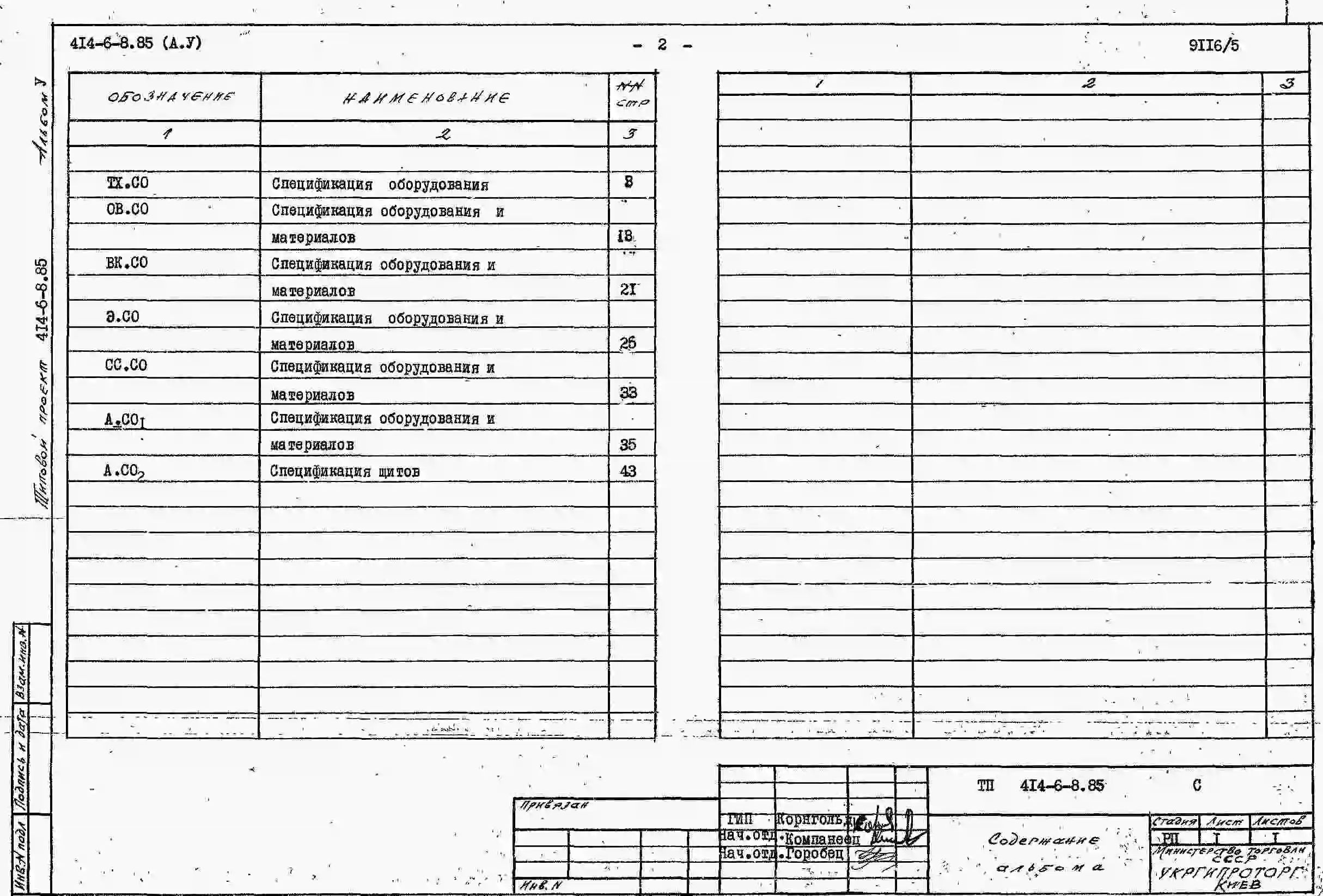

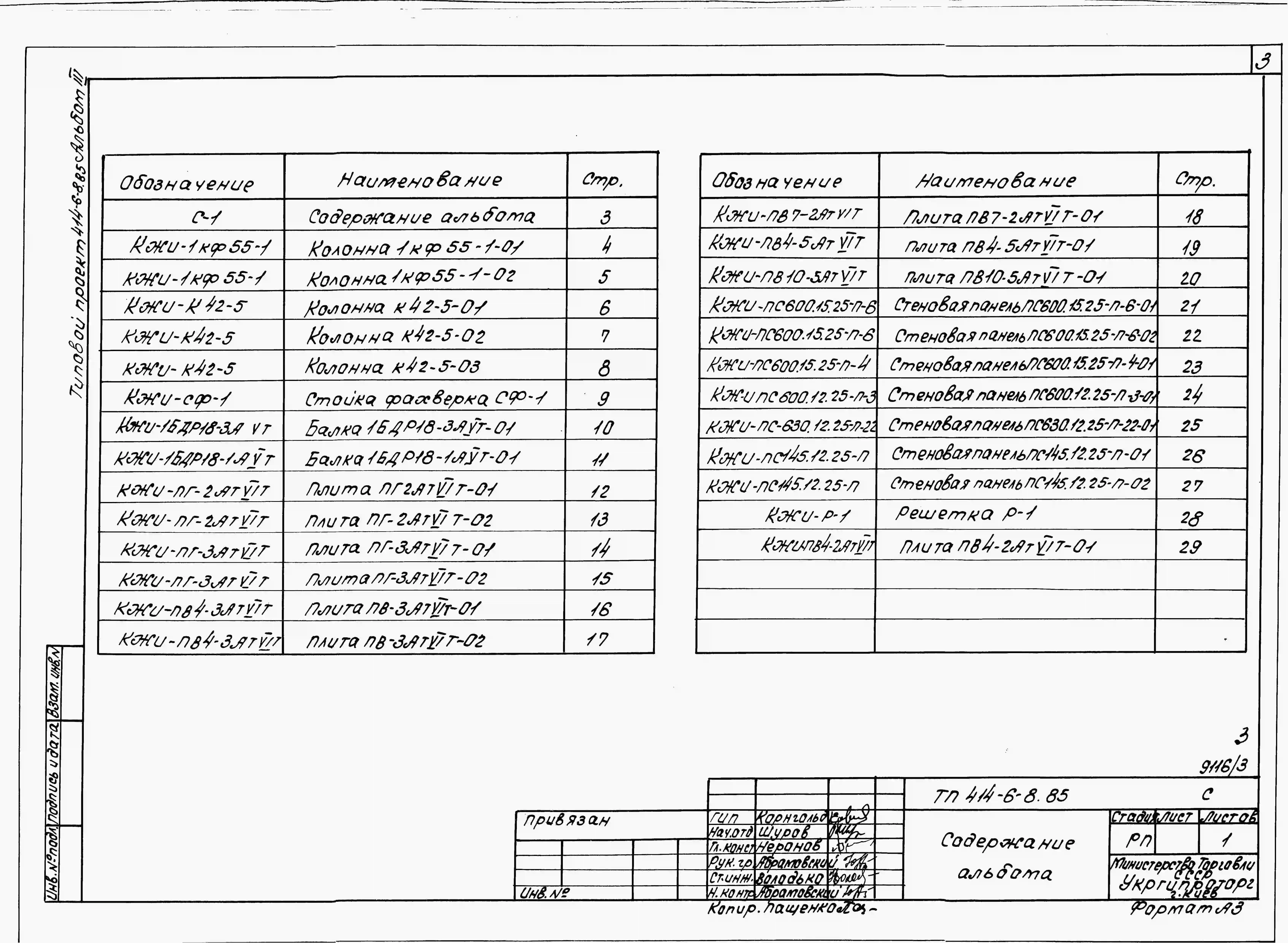

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

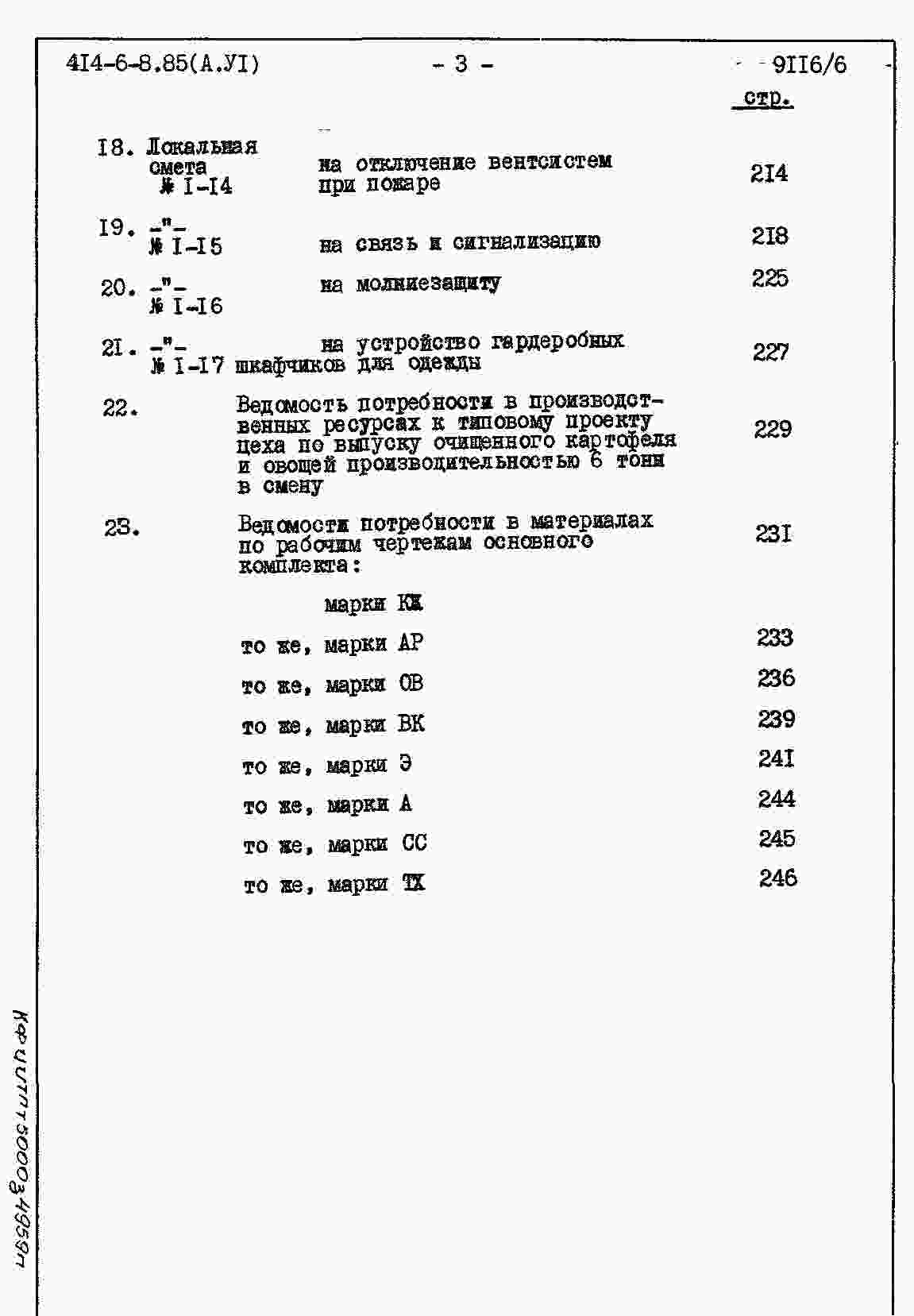

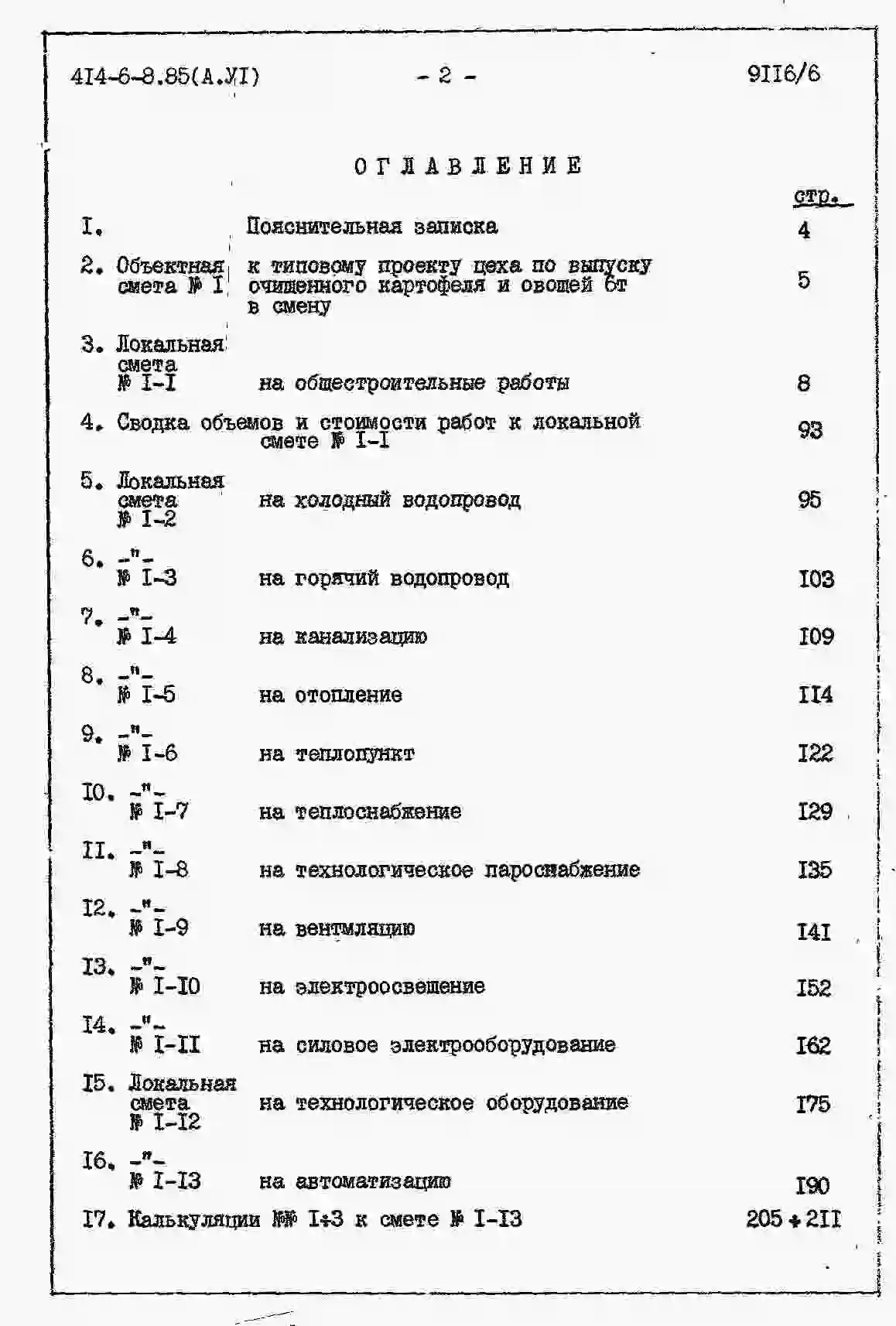

Альбом 6
Сметы, ведомости потребности в материалах
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Цех по выпуску очищенного картофеля и овощей производительностью 6 тонн в смену.

Экспликация помещений.

1. Сырьевая – 65,9 м2.

2. Подготовительное отделение – 132,9 м2.

3. Отделение сырого крахмала – 100,1 м2.

4. Отделение сушки крахмала – 29,6 м2.

5. Склад сухого крахмала – 11,9 м2.

6. Отделение доочистки – 140,1 м2.

7. Кладовые тары – 15,6 м2.

8. Мойка тары – 15,6 м2.

9. Кладовая бисульфата – 8,3 м2.

10. Помещение уборочного инвентаря – 2,9 м2.

11. Экспликация – 54,2 м2.

12. Вестибюль – 13,2 м2.

13. Лаборатория – 29,9 м2.

14. Коридоры с тамбурами – 86,8 м2.

15. Теплопункт – 10,5 м2.

16. Венткамеры – 91,6 м2.

17. Электрощитовая – 13,6 м2.

18. Гардеробы – 69,2 м2.

19. Уборные – 3,4 м2.

20. Душевые – 13,9 м2.

21. Комната личной гигиены женщин – 2,9 м2.

22. Комната мастера – 6,0 м2.

23. Красный уголок – 20,3 м2.

24. Комната приема пищи – 12,2 м2.

Экспликация оборудования.

1. Линия по выпуску очищенного сульфиткрованного картофеля ЛСК-800 – 1 шт.

2. Комплект оборудования по выпуску очищенных овощей – 1 шт.

3. Комплект оборудования для производства крахмала – 1 шт.

4. Сушилка центробежная ЦС-4М для сушки крахмала – 1 шт.

Строительные конструкции и изделия.

Фундаменты – монолитные железобетонные по серии 1.412-3/79, вып.2, 3, типоразмеров – 7.

Фундаментные балки – сборные железобетонные по серии 1.415-1, вып.1, типоразмеров – 5.

Колонны – сборные железобетонные по серии 1.423-3, вып.1, типоразмеров – 1, по серии 1.427.1-3, вып.1, типоразмер – 1.

Плиты перекрытия – сборные железобетонные по серии 1.141-1, вып.63, типоразмеров – 3, вып.60, типоразмеров – 2.

Стены – сборные железобетонные по серии 1.432-14/80, вып.1, типоразмеров – 6 и кирпичные.

Перегородки – кирпичные.

Балки покрытия – сборные железобетонные по серии 1.462.1-3/80, вып.1, типоразмер – 1, по серии 1.225.2. вып.5, типоразмер – 1.

Плиты покрытия – сборные железобетонные по серии 1.141-1, вып.63, типоразмеров – 3, по ГОСТ 22701.1-77, типоразмер – 1, по ГОСТ 22701.2-77, типоразмеров – 6.

Кровля – рулонная трехслойная, рубероид марки РЭМ-350/ГОСТ-10923-82/ на антисептированной битумной мастикой с защитным слоем из гравия.

Утеплитель – плитный пенобетон ɣ=400 кгс-м3.

Лестницы – сборные железобетонные по серии 1.251-3, вып.1, типоразмеров – 5, по серии 1.252-3, вып.1, типоразмеров – 2.

Полы – бетонные, линолеум, керамическая плитка.

Окна – деревянные по ГОСТ 12506-81, типоразмеров – 2.

Двери – деревянные по ГОСТ 14624-69, типоразмеров – 9, по ГОСТ 24698-81, типоразмеров – 1, по серии 2.435-6. вып.2, типоразмеров – 2.

Наибольшая масса монтажного элемента (балка покрытия) – 8,4 т.

Отделка наружная – окраска перхлорвиниловыми красками стеновых панелей и оштукатуренных кирпичных участков, расшивка швов кирпичных стен.

Цоколь – окрашивается цементным молоком.

Внутренняя отделка – штукатурка, затирка швов, расшивка швов кирпичной кладки, клеевая и известковая окраска, окраска пентафталевыми эмалями, облицовка стеклянными плитками.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой и противопожарный от городской сети.

Напор на вводе Н=15,0 м, при пожаре Н=30,0 м.

Канализация – раздельная: хозяйственно-бытовая и производственная.

Отопление – центральное, водяное от городских сетей, с параметрами теплоносителя 150-700С.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Горячее водоснабжение – централизованное от внешних сетей. Напор на вводе Н=15,0 м.

Электроснабжение – лампами накаливания и люминесцентное.

Устройство связи – радиофикация, телефонизация, пожарная сигнализация.

Технологический процесс.

Цех по очистке картофеля и овощей производительностью 6 тонн в смену предназначен для снабжения предприятий общественного питания и торговли очищенным картофелем, овощами. Из очисток картофеля и некондиционных клубней предусмотрено производство крахмала.

Строительство цеха предусматривается на территории плодоовощной базы.

Доставка сырья производится из хранилищ базы электропогрузчиками и автотранспортом непосредственно от поставщика.

В цехе установлено следующее оборудование: линия по выпуску очищенного сульфитированного картофеля ЛСК-800, комплект оборудования по выпуску очищенных овощей, комплект оборудования для производства крахмала, сушилка центробежная ЦС-4М для сушки крахмала.

Для хранения 4-х часового запаса предусмотрена холодильная камера КХС-12Б.

Реализация овощных полуфабрикатов производится в функциональных емкостях и полиэтиленовых мешках в передвижной таре - оборудовании.

Уровень механизации производственных процессов – 55%.

Дополнительные данные.

Проект разработан взамен типового проекта 272-23-7.

За расчетный показатель взамен принята производительность – 1 тонна в смену.

Расчетных показателей – 6.

Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
