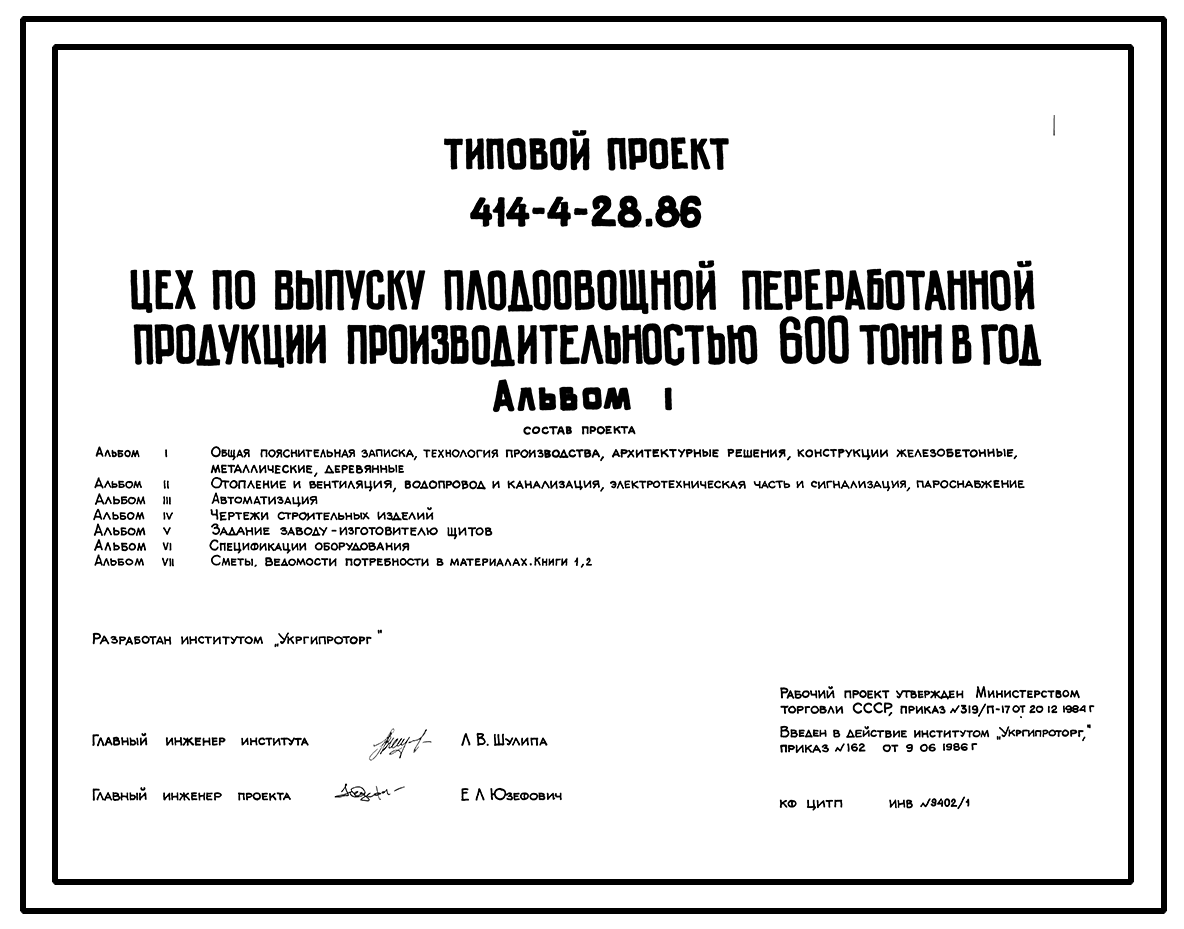

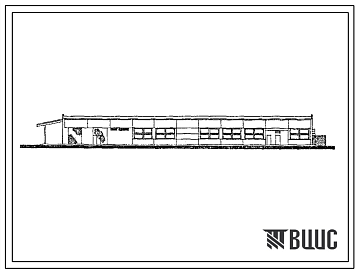

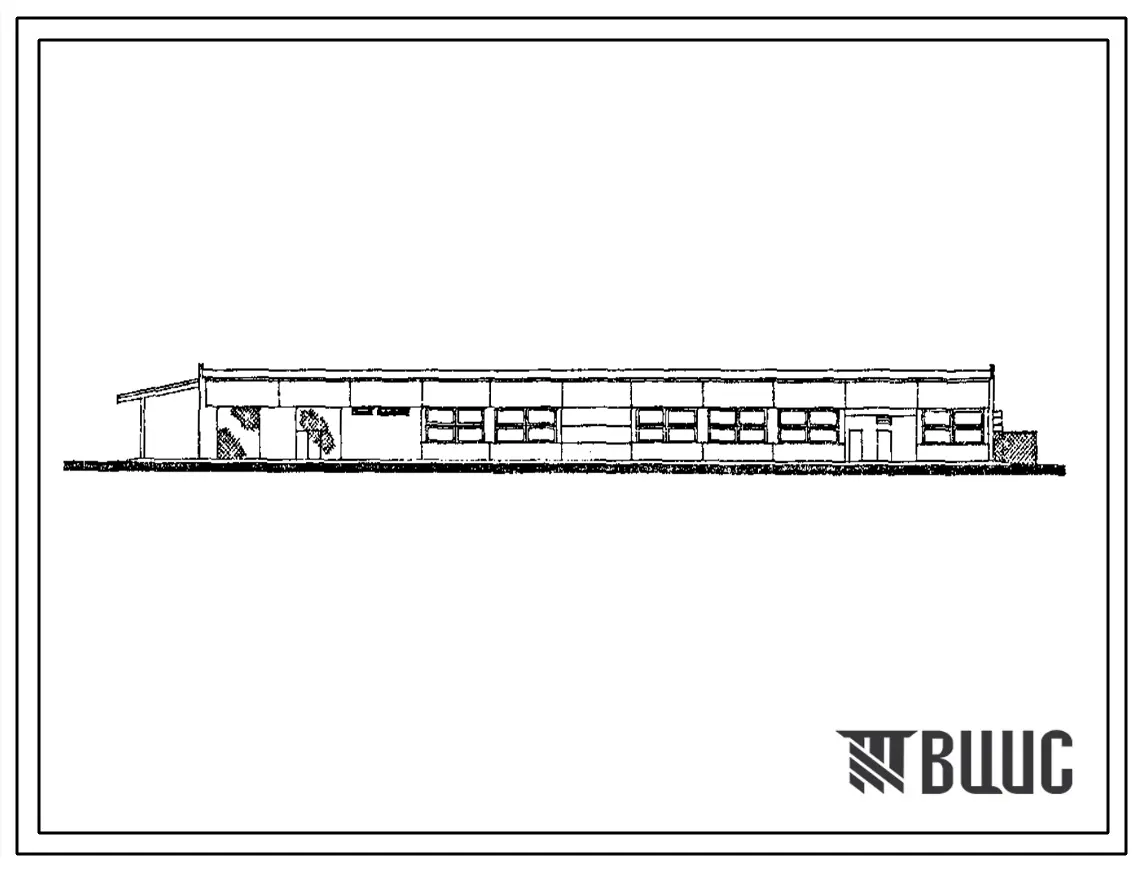

Типовой проект 414-4-28.86 Цех по выпуску плодоовощной переработанной продукции производительностью 600 т в год

Общие данные

Номер проекта

414-4-28.86

Наименование проекта

Цех по выпуску плодоовощной переработанной продукции производительностью 600 т в год

История изменений

414-4-28.86
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

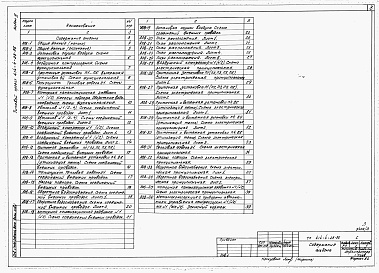

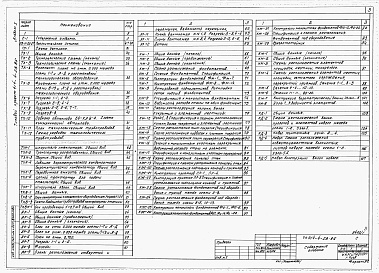

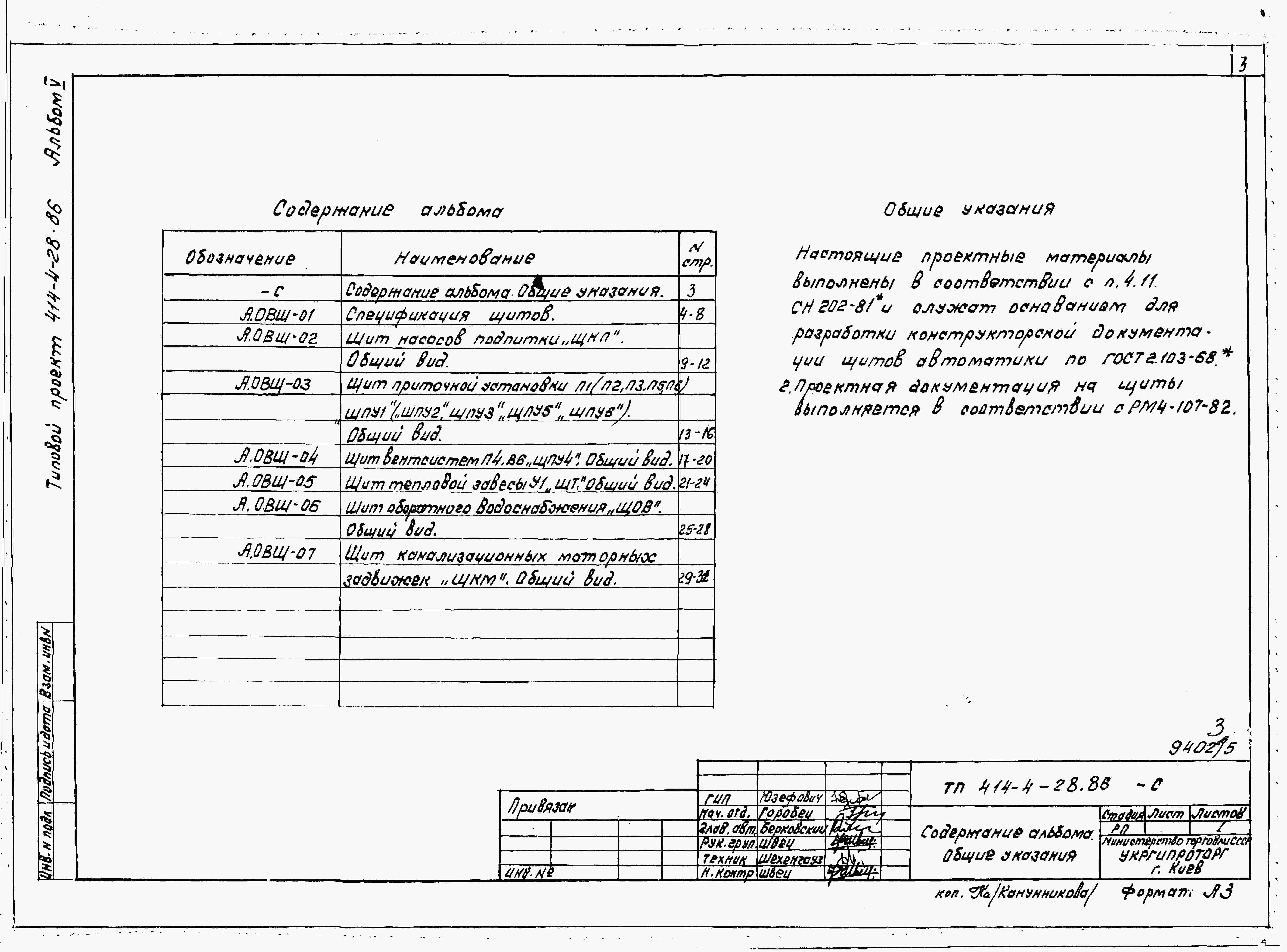

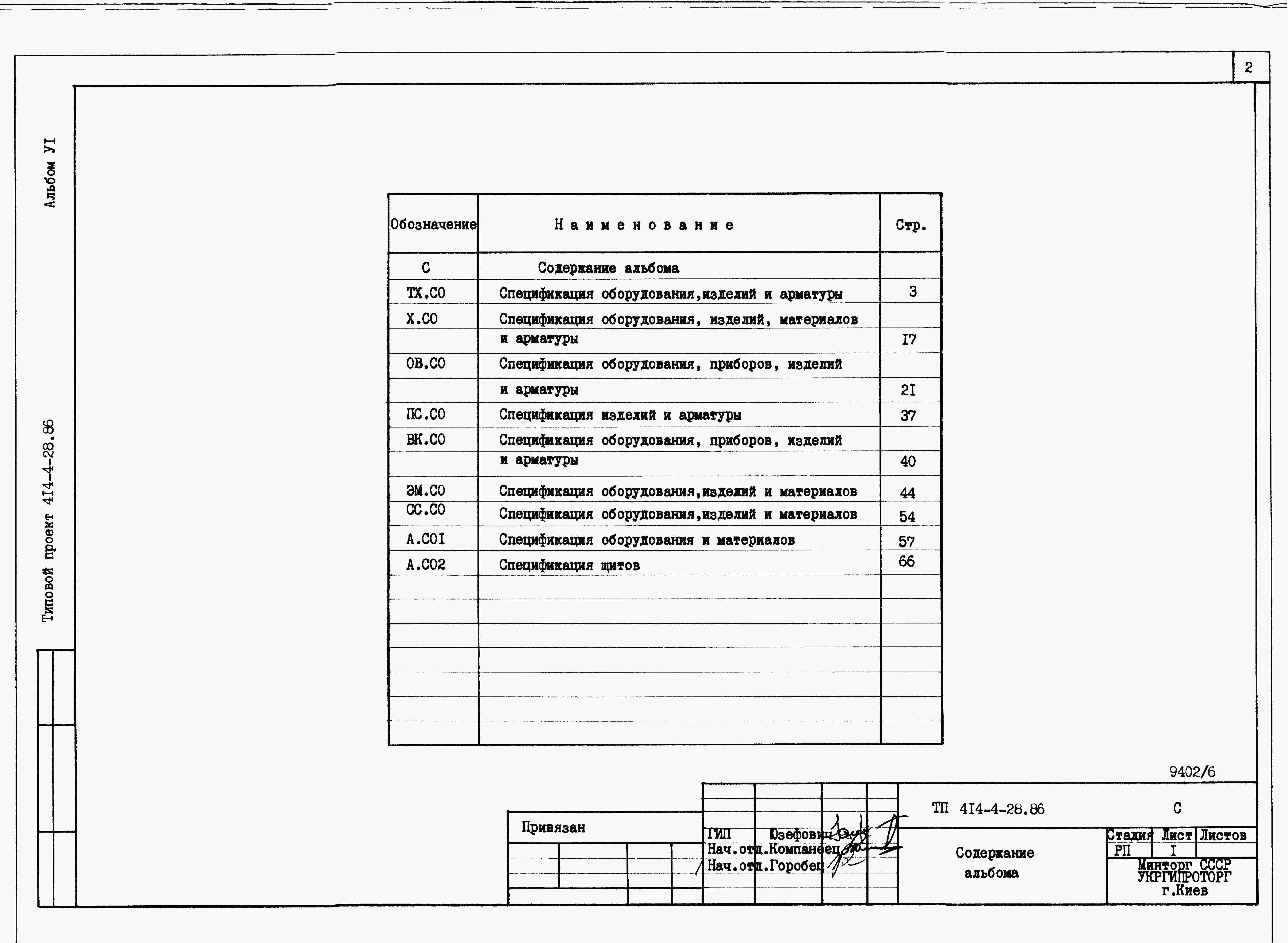

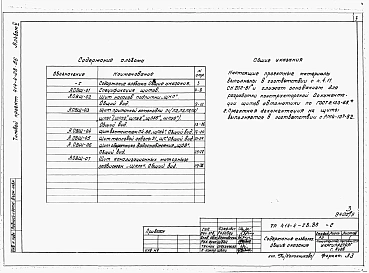

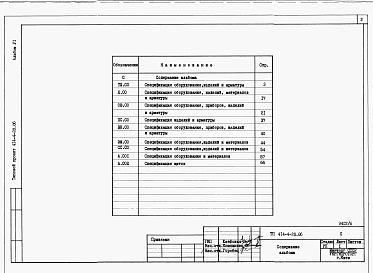

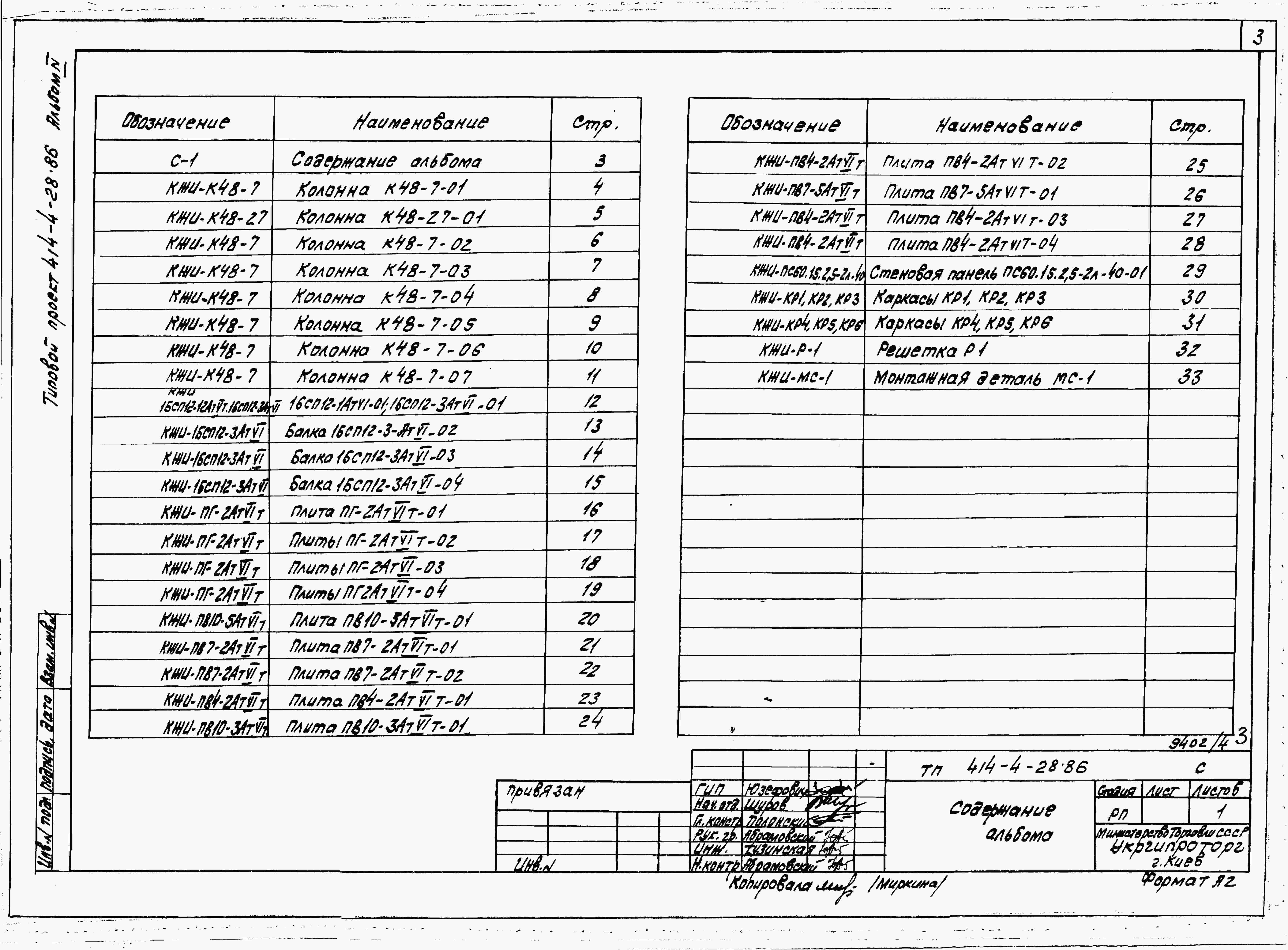

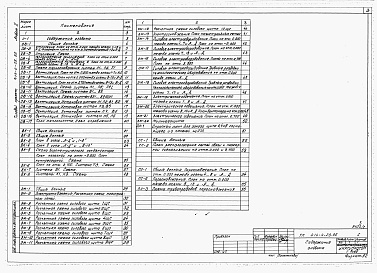

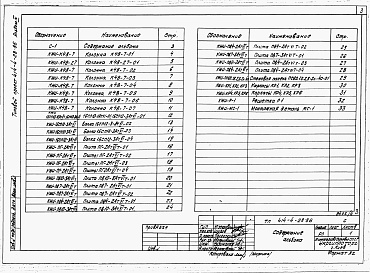

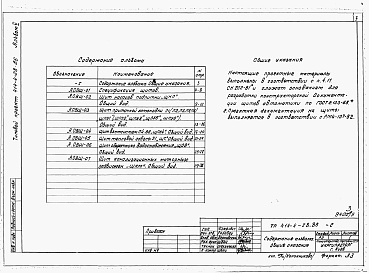

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7

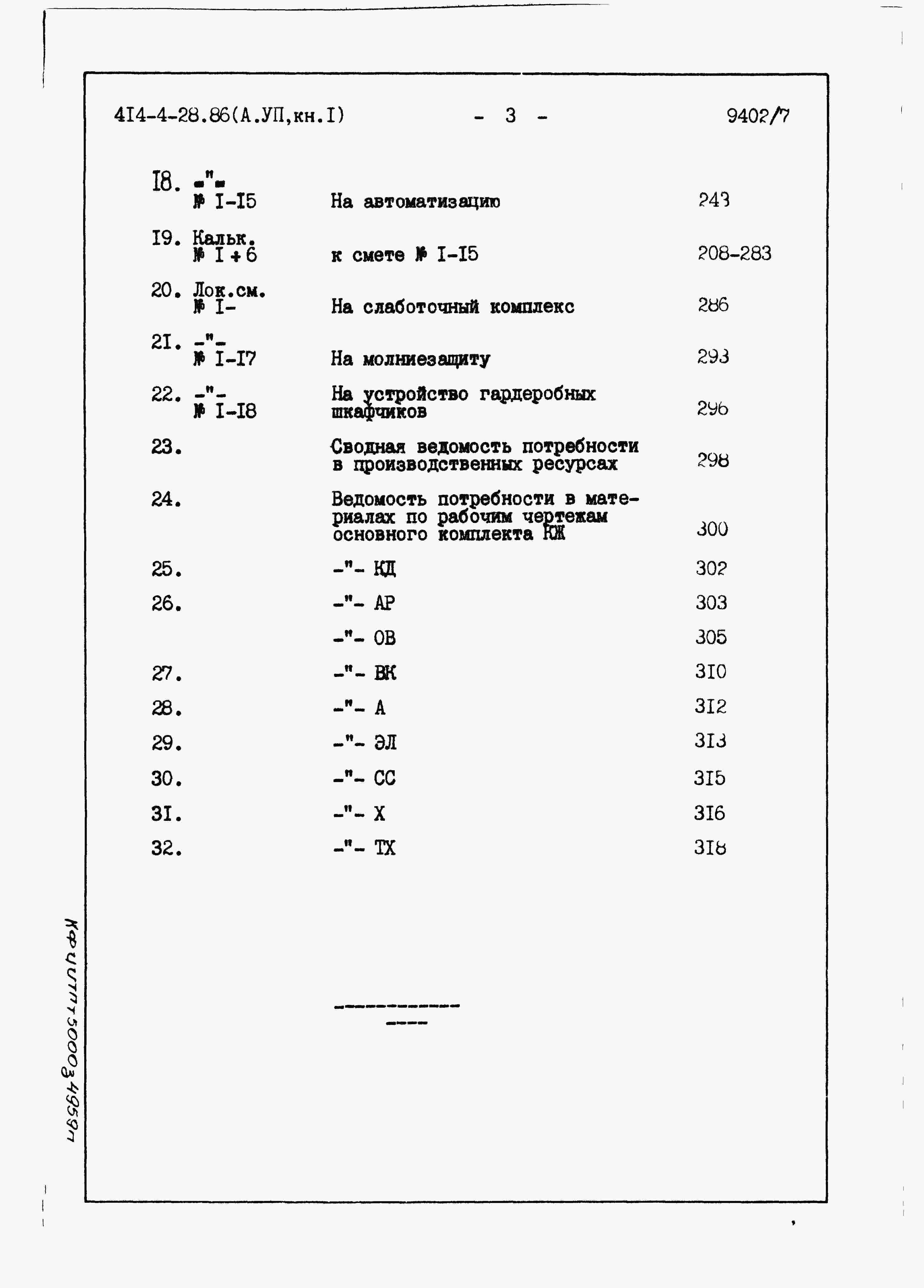

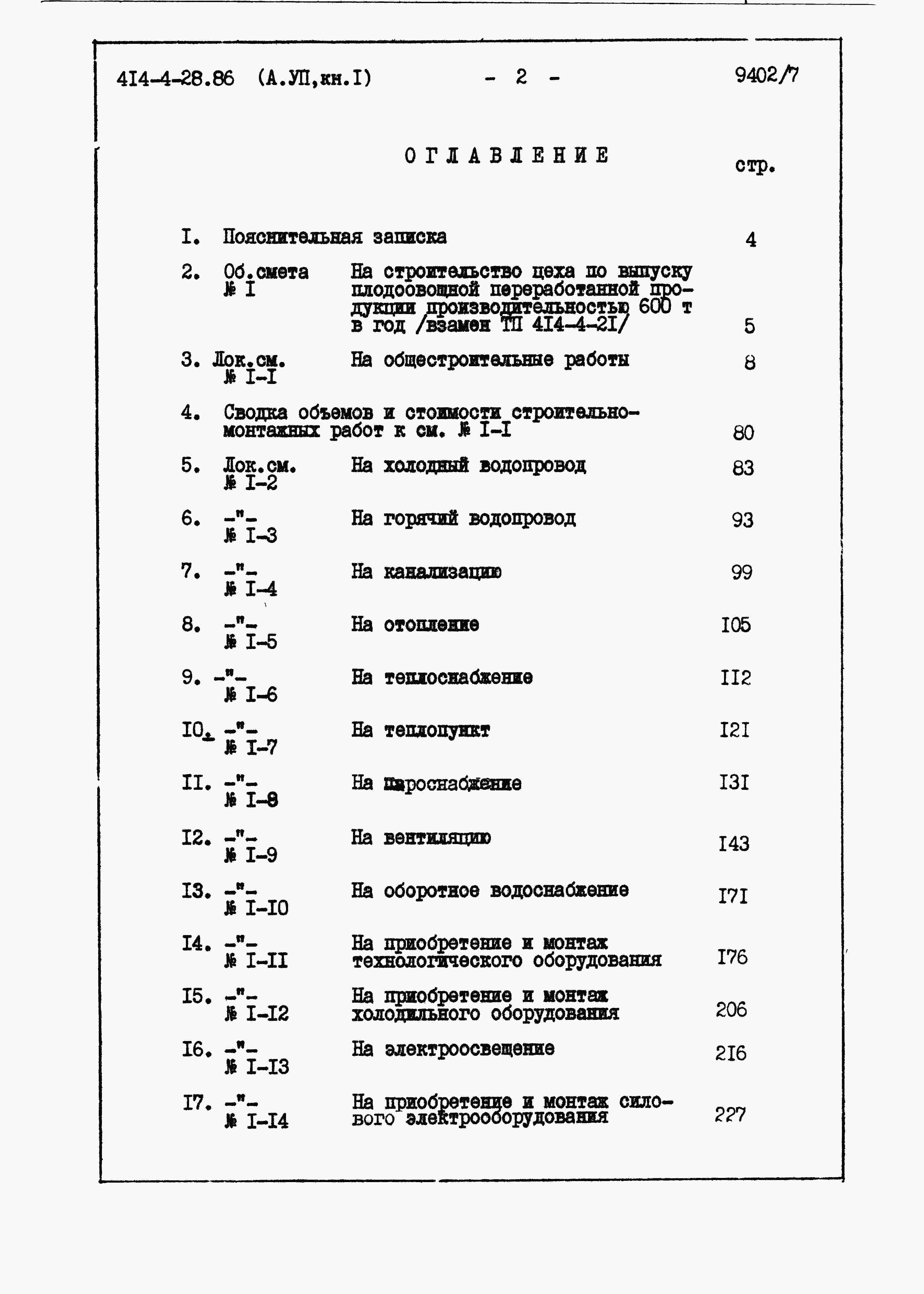

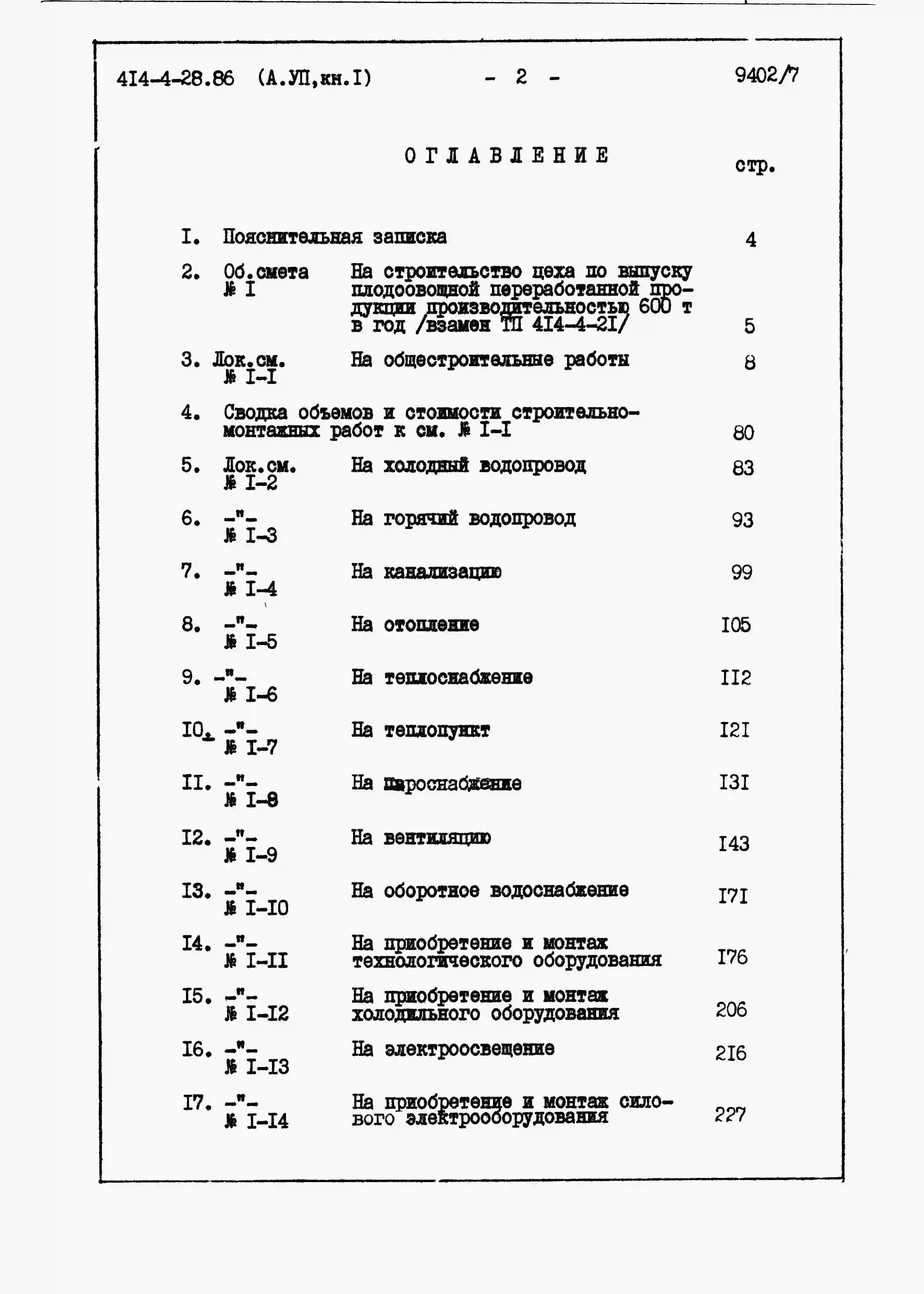

Сметы. Ведомости потребности в материалах. Книги 1, 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЦЕХ ПО ВЫПУСКУ ПЛОДООВОЩНОЙ ПЕРЕРАБОТАННОЙ ПРОДУКЦИИ ПРОИЗВОДИТЕЛЬНОСТЬЮ 600 ТОНН В ГОД.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Сырьевая площадка – 134,5м2.

Навес для стеклотары – 65,9м2.

Моечные отделения – 234,7м2.

Отделение вспомогательного сырья – 29,7м2.

Отделение переработки – 399,3м2.

Автоклавное отделение – 109,6м2.

Варочное отделение – 77,6м2.

Фабрикатное отделение – 38,6м2.

Отделение мойки стеклотары – 69,7м2.

Химико-техническое отделение – 19,4м2.

Микробиологическое отделение – 16,6м2.

Препараторская – 8,1м2.

Посевная – 6,5м2.

Склад готовой продукции – 99,7м2.

Кладовая вспомогательного сырья – 28,5м2.

Кладовая крышек – 19,8м2.

Кладовая этикеток – 4,3м2.

Кладовая бомбажных банок – 34,8м2.

Кладовая уборочного инвентаря – 3,6м2.

Весовая – 8,0м2.

Компрессорная – 56,2м2.

Теплопункт – 11,6м2.

Электрощитовая – 14,2м2.

Насосная – 15,7м2.

Площадка для воздухосборников – 24,5м2.

Венткамера – 177,85м2.

Помещение начальника цеха – 7,9м2.

Помещение общественных организаций – 18,9м2.

Помещение отдыха и приема пищи – 18,2м2.

Помещение дежурного персонала – 5,7м2.

Гардероб – 33,7м2.

Душевая – 7,2м2.

Уборные – 8,1м2.

Вестибюль – 9,5м2.

Коридор – 76,7м2.

Тамбуры – 51,4м2.

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ.

Контейнероопрокидыватель А9-КРД – 2.

Машина щеточно-моечная Т1-КУМ-3 – 1.

Унифицированная моечная машина КУМ-1 – 3.

Конвейер ленточный инспекционный А9-КТФ – 1.

Транспортер элеваторный М2-ТЭ – 6.

Агрегат томатно-соковый А9-КАВ – 1.

Конвейер инспекционный роликовый КТО – 2.

Машина для отделения плодоножек у косточковых М8-КЗЛ – 1.

Машина моечно-встряхивающая КМЦ – 1.

Аппарат двутельный МЗС-316 – 4.

Машина для очистки чеснока А9-КУП – 1.

Машина моечная ММВ-2000пр – 1.

Машина картофелеочистительная МОК-125 – 1.

Машина протирочная Т1-КПХ – 1.

Автоматический наполнитель сока АНС-М – 1.

Автомат наполнителей ДН-1-1-250-2 – 2.

Автомат наполнителей ДН3-1-125-2 – 2.

Наполнитель плодов АНП-М – 1.

Вакуум-аппарат МЗС-241а – 2.

Водокольцевой вакуум насос ВВН-3 – 2.

Закаточная машина ЗК1-3-63.

Закаточная машина ЗК1-1-125 – 3.

Шпаритель стеклотары – 1.

Машина для мойки стеклотары СП-60М – 1.

Тельфер ТЭ-05-511 – 1.

Транспортер расфасовочный ТХН-2 – 1.

Сборник ТХН-3 – 2.

Ловушка барометрического конденсата ТХН-4 – 1.

Барометрический конденсатор ТХН-4 – 1.

Цепной транспортер для подачи стеклотары ТХН-6 – 1.

Элеватор «гусиная шея» А-6 – 1.

Шпаритель яблок ТХН-7 – 1.

Конвейер М8-АКС-00 00 000 14 – 3.

Конвейер М8-АКС-00 00 000 13 – 2.

Конвейер М8-АКС-00 00 000 12 – 1.

Конвейер М8-АКС-00 00 000 20 – 1.

Транспортер ТЛС-НГ – 1.

Транспортер ТЛС-НГМБ – 1.

Установка для мойки трубопроводов В2-ОЦУ – 1.

Стол лабораторий химический – 2.

Котел варочный МЗС-244б – 4.

Автоклав вертикальный двухкорзинный Б6 КАВ-2 – 4.

Насос шестеренный НШМ-10 – 1.

Автомат этикетировочный ВЭМ – 1.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – монолитные железобетонные по серии 1.412-3/79 вып.2,3.

Фундаментные балки – сборные железобетонные по серии 1.415-1 вып.1, типоразмеров – 3.

Колонны – сборные железобетонные по серии 1.423-3, вып.1, типоразмеров – 2.

Плиты перекрытия – сборные железобетонные по серии 1.141-1, вып.63, типоразмеров – 10, вып.60, типоразмеров – 2.

Стены – сборные железобетонные панели по серии 1.030.1-1, вып.1-1,0-3, типоразмеров – 8; по серии 1.030.1-1, вып.2-1, типоразмеров – 1.

Перегородки – кирпичные.

Балки покрытия – сборные железобетонные по серии 1.462.1-1/81, вып.1, типоразмеров – 1.

Плиты покрытия – сборные железобетонные по ГОСТ 22701.1-77х, типоразмеров – 1, по ГОСТ 22701.2-77х, типоразмеров – 6.

Кровля – рулонная четырехслойная, рубероид марки РЭМ-350 /ГОСТ 10296-79/.

Утеплитель – плитный пенобетон δ=400кгс/м3.

Лестницы – сборные железобетонные по серии 1.251.1-4, вып.1, типоразмеров – 4, по серии 1.252.1-4, вып.1, типоразмеров – 2.

Полы – бетонные, асфальтобетонные, линолеум, керамические плитки.

Окна – деревянные по ГОСТ 12506-81, типоразмеров – 2.

Двери – деревянные по ГОСТ 14624-84, типоразмеров – 4, по ГОСТ 24698-81, типоразмеров – 3, по серии 2.435-6. вып.1, типоразмеров – 5, по серии 1.136-10, типоразмеров – 3.

Ворота – деревянные по ГОСТ 18853-73х, типоразмеров – 1.

Наибольшая масса монтажного элемента (балка покрытия) – 4,5т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – объединенный: производственный, хозяйственно-питьевой и противопожарный, напор на вводе – 20м.

Канализация – раздельная: хозяйственно-бытовая и производственная.

Отопление – центральное, водяное с параметрами теплоносителя 150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением.

Горячее водоснабжение – централизованное от внешних сетей. Напор на вводе – 18,0м.

Воздухоснабжение – от встроенной собственной компрессорной.

Электроснабжение – от низковольтных сетей напряжением 0,4 кВ.

Электроосвещение – лампами накаливания и люминесцентное.

Слаботочные устройства – телефонизация, радиофикация и пожарная сигнализация.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС.

Цех предназначен для переработки плодов и овощей. Строительство цеха предусматривается на территории плодоовощной базы.

Сырье доставляется из хранилищ базы электропогрузчиками и автотранспортом от поставщика.

Переработка сырья производится на 3-х технологических линиях: линия фруктовых компотов, линия овощных консервов, линия переработки томатов. Для уваривания томат-пюре предусмотрены вакуум-выпарные аппараты. Для стерилизации продуктов предусмотрены автоклавы.

Отправка готовой продукции в торговую сеть – автотранспортом в таре-оборудовании и ящичной таре.

Предусмотрена комплексная механизация технологических процессов и погрузочно-разгрузочных работ с применением поточных технологических линий переработки и средств механизации погрузочно-транспортных работ. Уровень механизации производственных процессов – 60%.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Проект разработан взамен типового проекта 414-4-21.

За расчетный показатель принят производительность – 1 тонна в год.

Расчетных показателей – 600.

Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Изменение N 2 Изол. Технические условия
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
Ворота деревянные распашные для производственных зданий и сооружений. Технические условия (с Изменением N 1)
