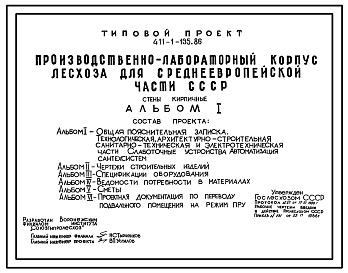

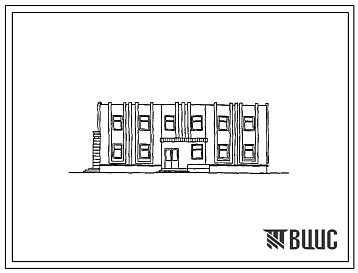

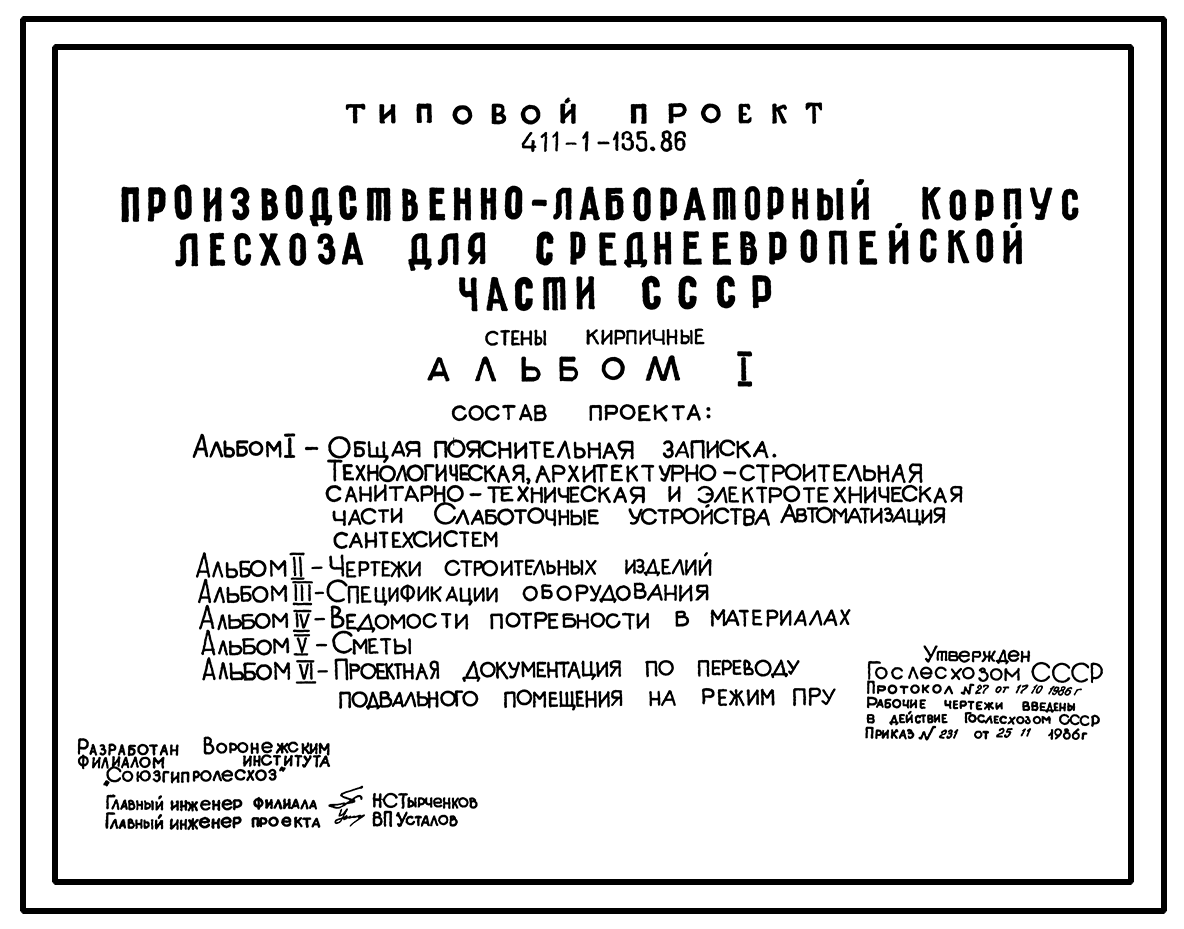

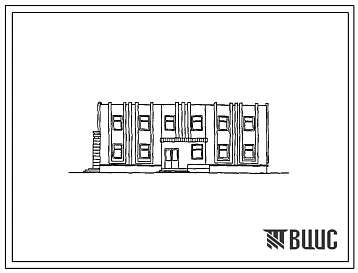

Типовой проект 411-1-135.86 Производственно-лабораторный корпус лесхоза для Среднеевропейской части. Стены кирпичные

Общие данные

Номер проекта

411-1-135.86

Наименование проекта

Производственно-лабораторный корпус лесхоза для Среднеевропейской части. Стены кирпичные

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

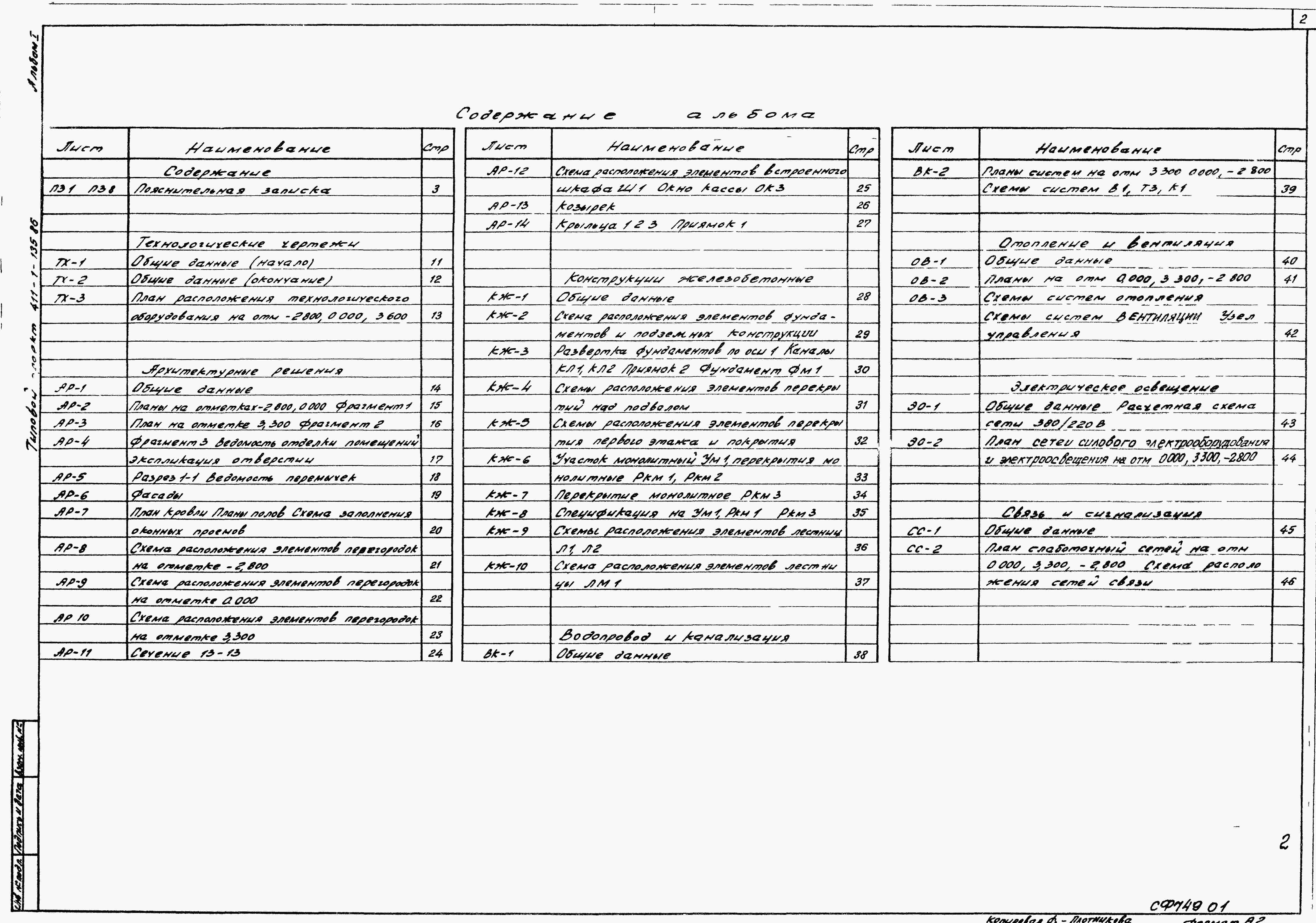

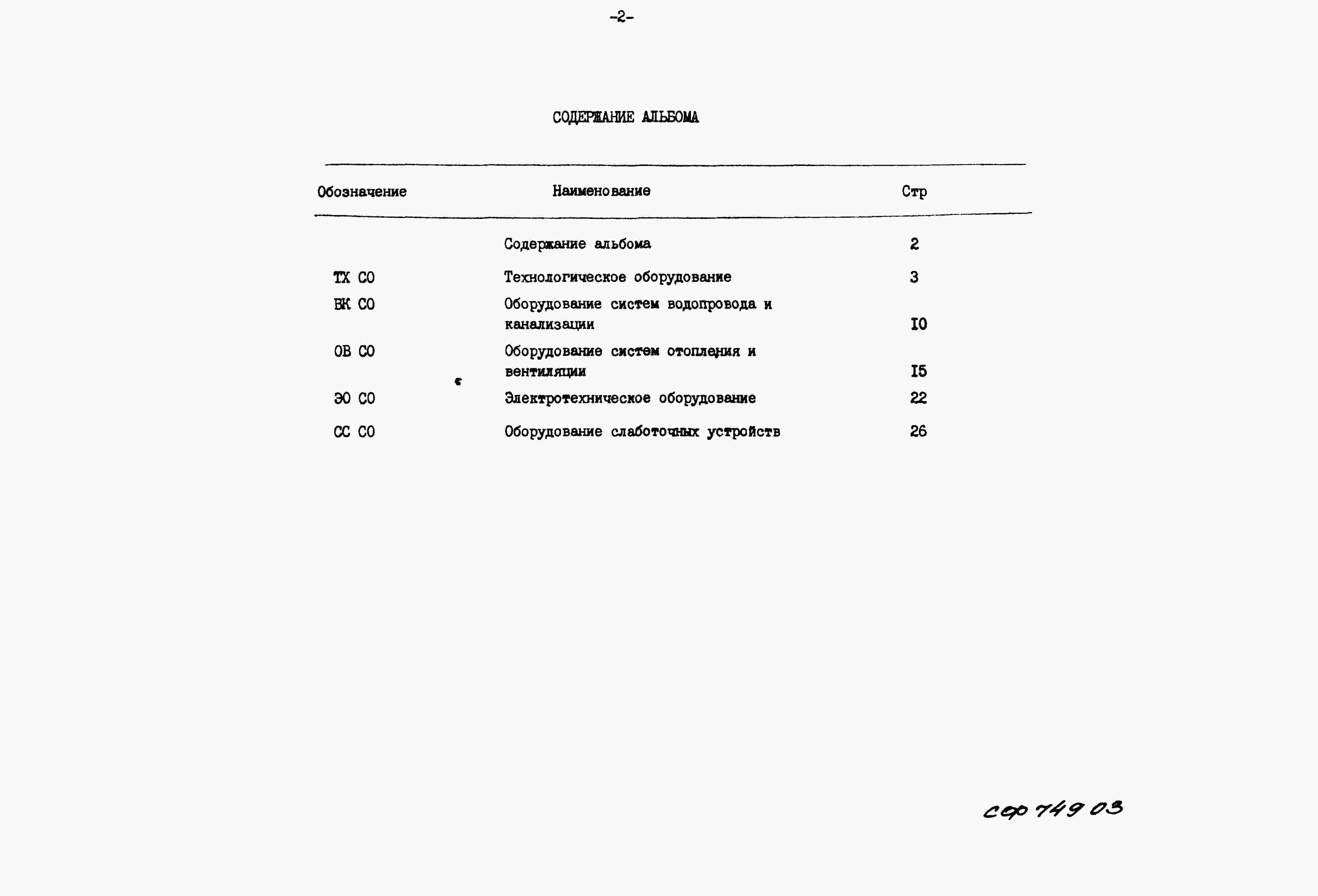

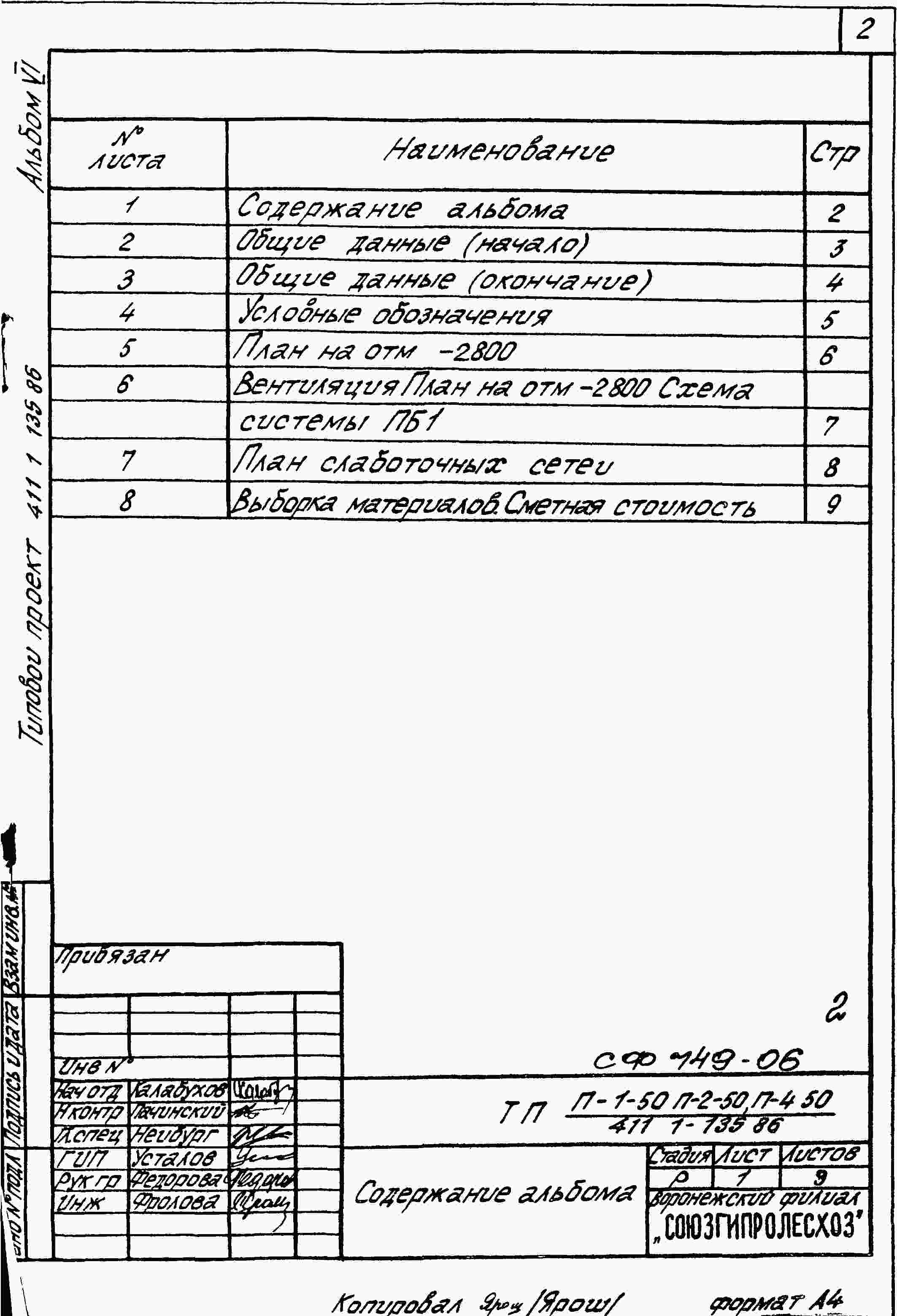

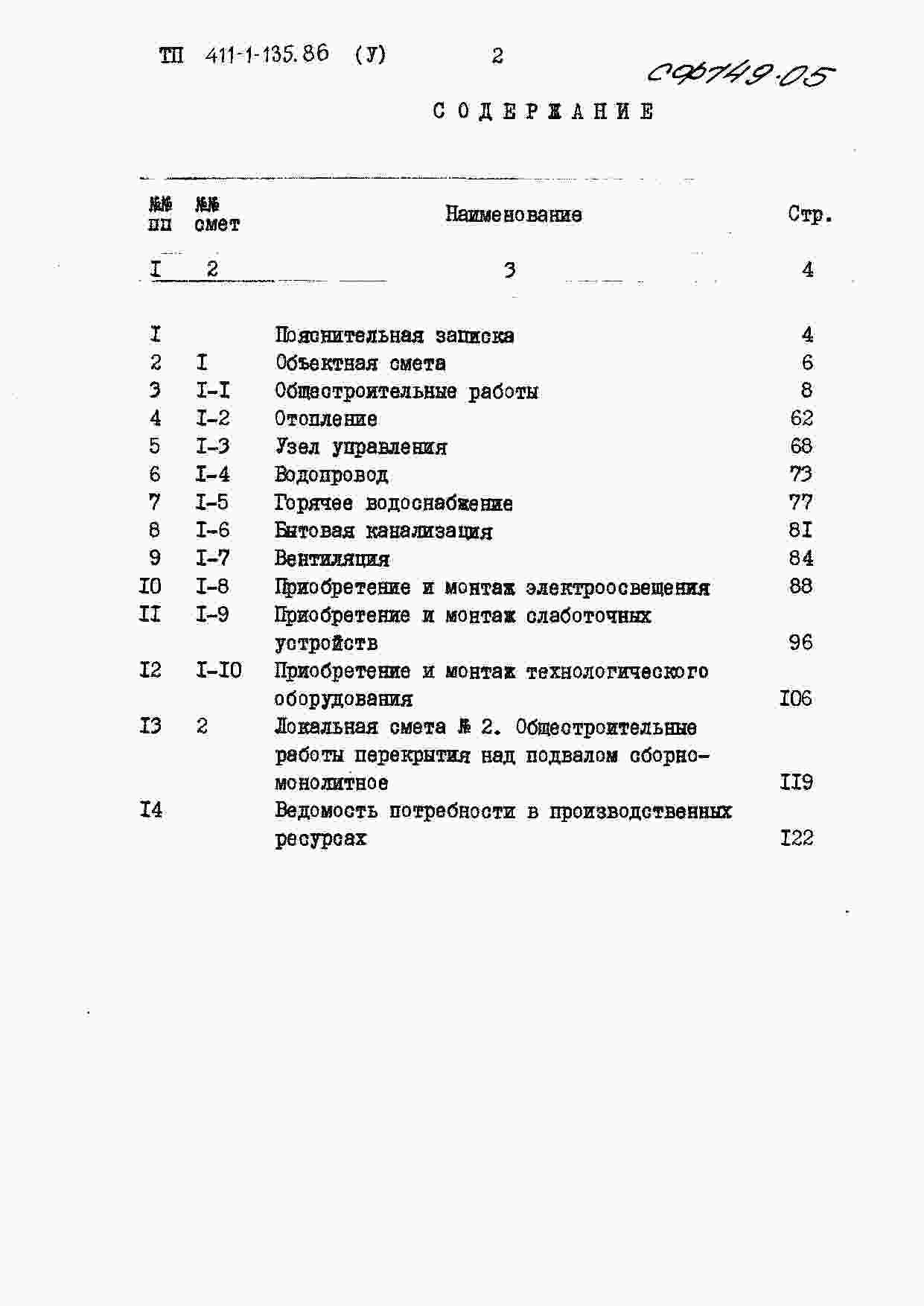

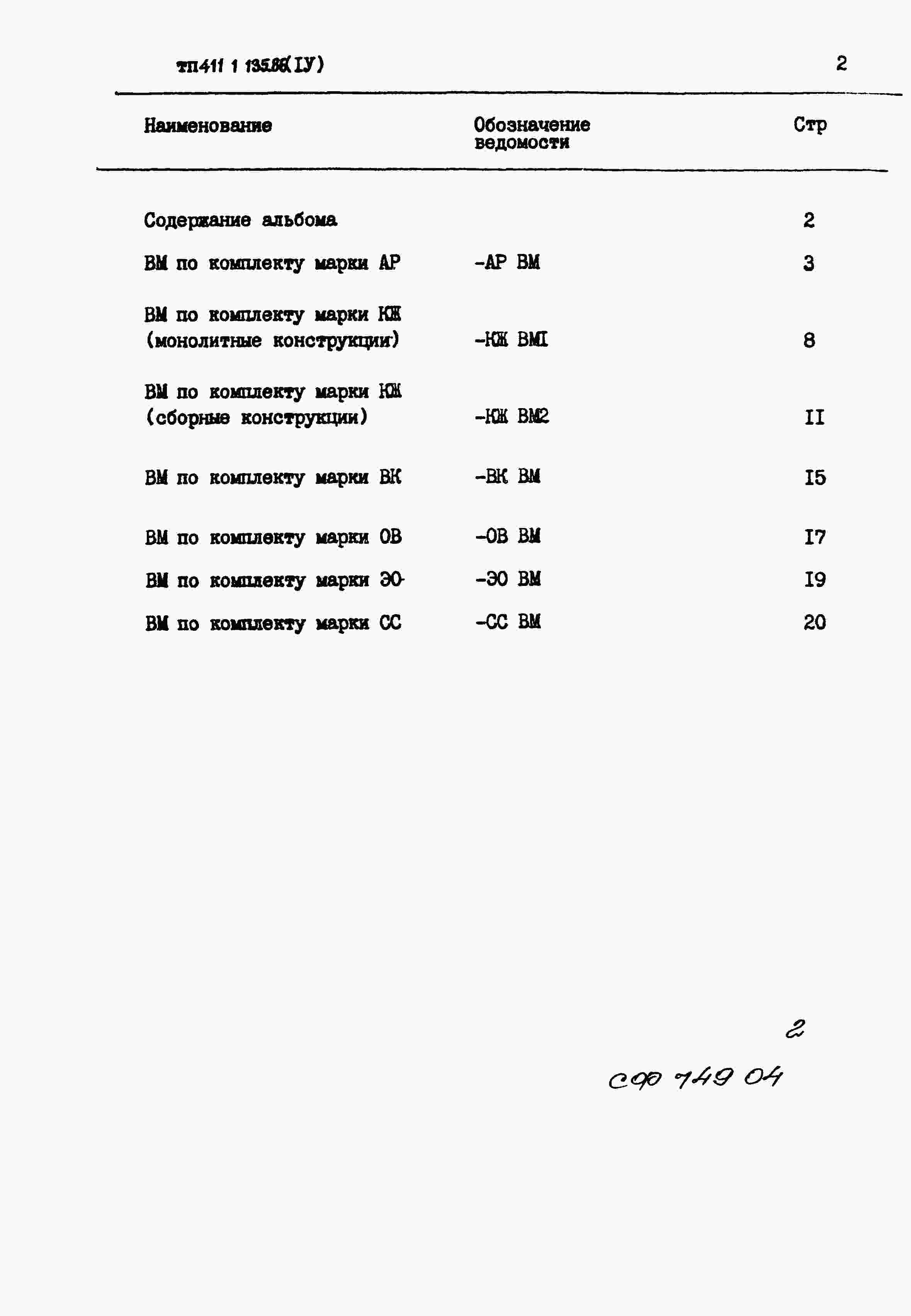

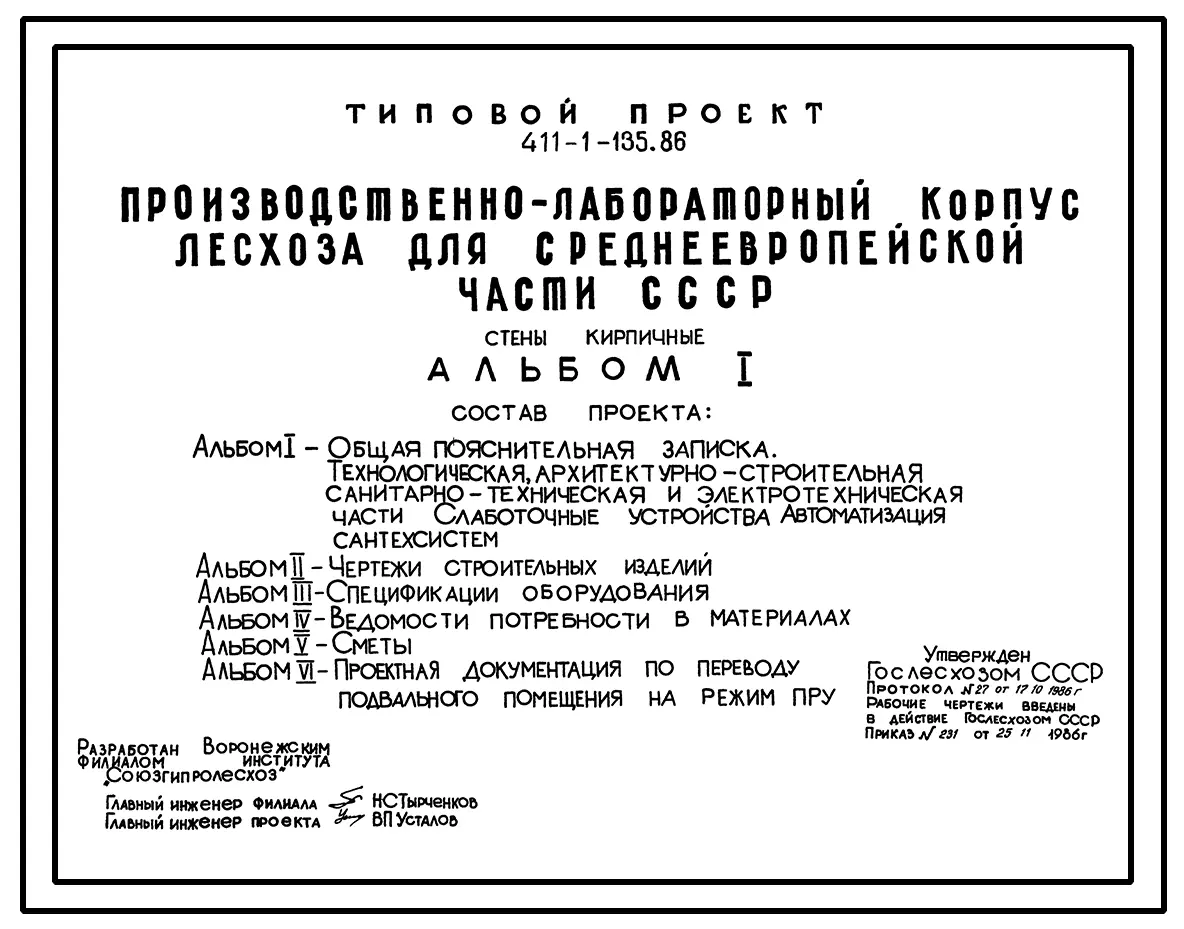

Состав проекта
Номер альбома
Наименование
Состав альбома

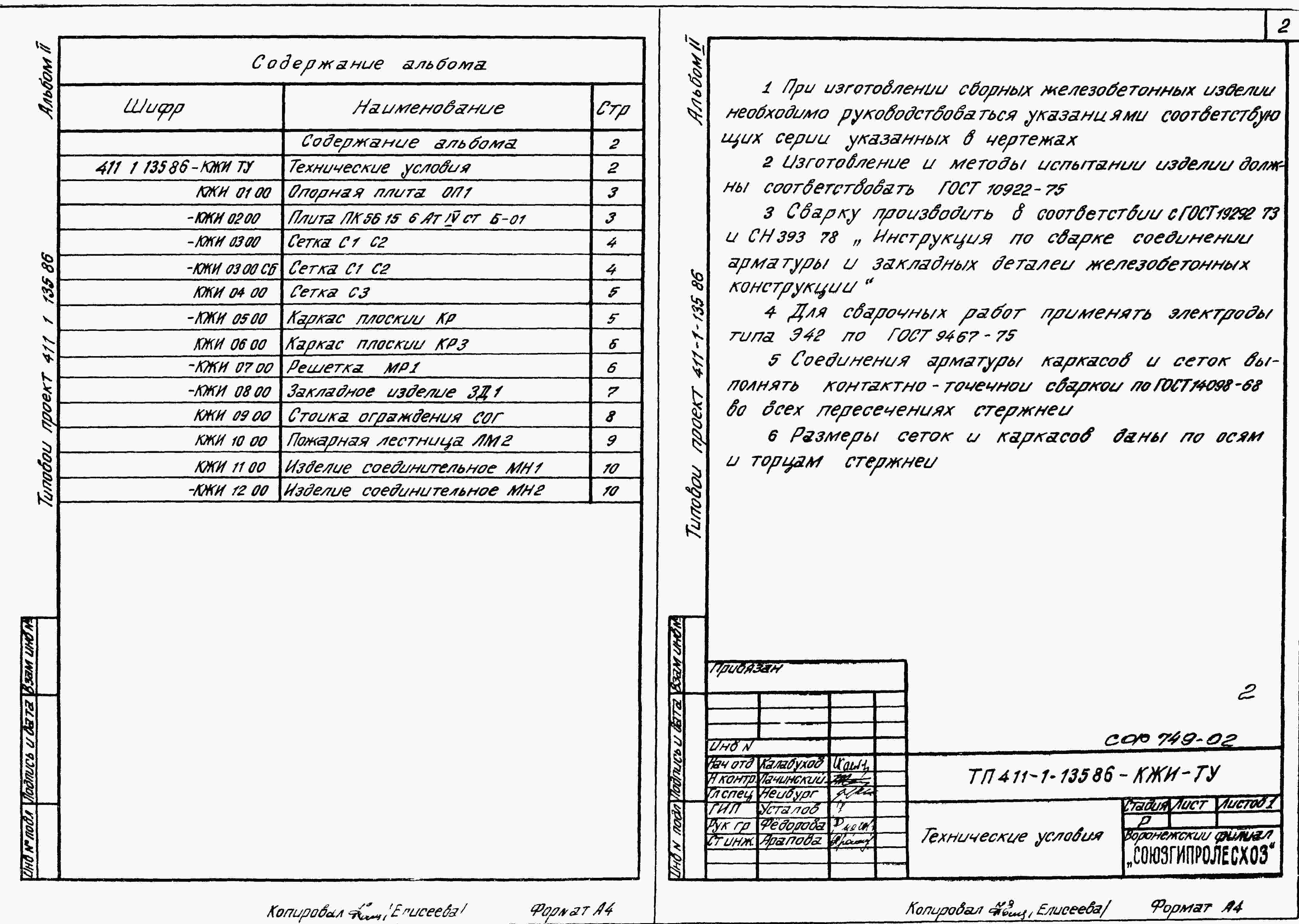

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Производственно-лабораторный корпус лесхоза

для среднеевропейской части СССР.

Стены кирпичные

Дополнительные данные

Проект разработан взамен типового проекта 413 1- 1-94.

Расчетный показатель – 1 м² общей площади. В проекте разработанвариант сборно-монолитного перекрытия. Сметная документация составлена в нормах и ценах 1984 года.

Экспликация помещений

Тепловой пункт – 7,45 м²;

Хозяйственная кладовая – 6,95 м²;

Коридор – 26,77 м²;

Аппаратная – 11,25 м²;

Помещение для хранения образцов – 22,72 м²;

Фотолаборатория – 10,26 м²;
Женская уборная – 3,04 м²;

Мужская уборная – 3,01 м²;

Лестница – 7,36 м²;

Тамбур – 3,33 м²;

Вестибюль-фойе – 27,12 м²;

Кабинет лесохозяйственной пропаганды – 15,91 м²;

Зал заседаний – 49,94 м²;

Лестница – 15,00 м²;

Кубовая – 8,01 м²;

Кладовая для макулатуры – 6,67 м²;

Кладовая – 2,21 м²;

Санузел – 3,57 м²;

Коридор – 2,74 м²;

Комната для приезжих – 12,01 м²;

Тамбур – 1,56 м²;

Тамбур – 1,56 м²;

Рабочая комната – 25,25 м²;

Гардероб – 5,65 м²;

Коридор – 6,36 м²;

Мужская уборная – 3,78 м²;

Кладовая уборочного инвентаря – 2,96 м²;

Женская уборная – 3,44 м²;

Лестницы – 15,00 м²;

Лаборатория – 14,86 м²;

Бухгалтерия – 26,65 м²;

Касса – 8,86 м²;

Рабочая комната – 15,20 м²;

Рабочая комната – 15,30 м²;

Рабочая комната – 11,26 м²;

Комната общественных организаций – 11,26 м²;

Приемная-секретарская – 18,12 м²;

Кабинет главного лесничего – 17,02 м²;

Кабинет главного инженера и главного механика – 16,91 м²;

Кабинет директора – 21,41 м²;

Коридор – 16,70 м².

Экспликация оборудования

Стол рабочий однотумбовый – 1;

Стол рабочий двухтумбовый, 1500х750х730 – 3;

Шкаф вытяжной – 1;

Стол лабораторный пристенный, 1800х800х1800; СТБ-3 – 1;

Стол титровальный, 1500х700х900 – 1;

Шкаф для документов – 1;

Стеллаж для регистрового хранения документов – 1;

Шкаф холодильный «ЗИЛ» - 1;

Мойка лабораторная , 900х800х2850, МВ-1,3 – 1;

Стул рабочий подъемно-поворотный – 1;

Стул рабочий, 480х500х800 – 3;

Комбинированный шкаф, 900х400х1650 – 3;

Стеллаж-секция универсального назначения – 2.

Строительные конструкции и изделия

Фундаментные плиты – сборные железобетонные по ГОСТ 13580-80, типоразмеров – 4.

Фундаментные блоки – сборные бетонные по ГОСТ 13579-78, типоразмеров – 9.

Ригели – сборные железобетонные по серии 1.020-1/83, вып. 3-1, типоразмеров – 2.

Стены – кирпичные.

Перегородки – сборные гипсоперлитовые по серии 1.231-5, вып. 1, 2, 4, типоразмеров – 39.

Плиты перекрытия – сборные железобетонные по серии 1.041.1-2, вып. 1, 2, типоразмеров – 4.

Плиты покрытия – сборные железобетонные по серии 1.041.1-2, вып. 1, 2, типоразмеров – 3; по серии 3.006.1-2/82, вып. 1-2, типоразмеров – 1.

Кровля – рулонная, четырехслойная. Утеплитель – керамзитобетон γ=6,0 кг/м³.

Лестницы – сборные железобетонные марши по серии 1.050.1-2, вып. 1, типоразмеров – 1, стальные по серии 1.450.3-3, вып. 1, типоразмеров – 1.

Ограждения – стальные по серии 1.050.1-2, вып.2, типоразмеров – 2.

Полы – линолеум, керамическая плитка, мозаичные, бетон.

Окна – деревянные, ГОСТ 6629-74*, типоразмеров – 4, ГОСТ 11214-78, типоразмеров – 2, ГОСТ 24698-81, типоразмеров - 3.

Наибольшая масса монтажного элемента (плита покрытия)– 3,2 т.

Инженерное оборудование

Водопровод – объединенный: хозяйственно-производственно-противопожарный от внешней сети. Напор на вводе 19 м.в.ст.

Канализация – производственно-бытовая в наружную сеть.

Отопление – центральное водяное от внешнего источника. Теплоноситель – вода 95-70ºС.

Вентиляция – приточно-вытяжная с естественным побуждением.

Горячее водоснабжение – от внешней сети.

Электроснабжение – от внешних наружных сетей напряжением 380/220В.

Устройства связи – телефонная связь, охранная сигнализация, радиотрансляционная связь, электрочасофикация и телевидение.

Технологический процесс

Производственно-лабораторный корпус предназначен для размещения штата лесхоза , штата хозрасчетных предприятий и производственной почвенно-химической лесной лаборатории.

Производственная почвенно-химическая лесная лаборатория предназначена для проведения полевого обследования почв лесных питомников, лесокультурного фонда, лесосеменных участков с отбором почвенных образцов, проведения химических анализов почв, определения лесопригодности почв.

Лаборатория размещается в двух помещениях. Одно помещение предназначено для разборки и хранения почвенных образцов, во втором размещается аналитический зал.

В помещении для разборки и хранения почвенных образцов предусмотрены стеллажи и стол. В этом помещении проводятся все виды работ по подготовке проб и образцов к лабораторным анализам: приемка, регистрация, раскладка и просушка образцов.

Почвенные образцы, принесенные с поля, немедленно просушиваются, сухие образцы размалываются, просеиваются через сито и хранятся на специальных подносах-стеллажах.

В аналитическом зале во всех почвенных образцах определяется содержание подвижных форм фосфора, калия и магния по методам, рекомендованным общесоюзной инструкцией по крупномасштабным почвенным и агрохимическим исследованиям территории лесных питомников и лесокультурного фонда.

В аналитическом зале устанавливаются лабораторный и титровальный стол для реактивов, вытяжной шкаф с вентиляцией. На лабораторном столе устанавливаются фотоэлектрокаллориметр, пламенный фотометр и лабораторный потенциометр.

На фотоэлектрокаллориметре определяется содержание фосфора, на пламенном фотометре определяется калий и натрий, на потенциометре – РН водной и солевой вытяжки.

На водных банях, установленных в вытяжном шкафу, проводят выпаривание проб на механический состав и сухого остатка водных вытяжек.

Для мойки посуды предусмотрена мойка на одно отделение.

По результатам химических анализов составляются агрохимические карты.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
