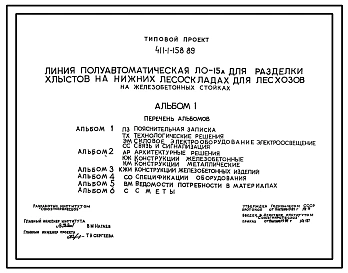

Типовой проект 411-1-158.89 Линия полуавтоматическая ЛО-15 А для разделки хлыстов на нижних лесоскладах для лесхозов (на железобетонных стойках)

Общие данные

Номер проекта

411-1-158.89

Наименование проекта

Линия полуавтоматическая ЛО-15 А для разделки хлыстов на нижних лесоскладах для лесхозов (на железобетонных стойках)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

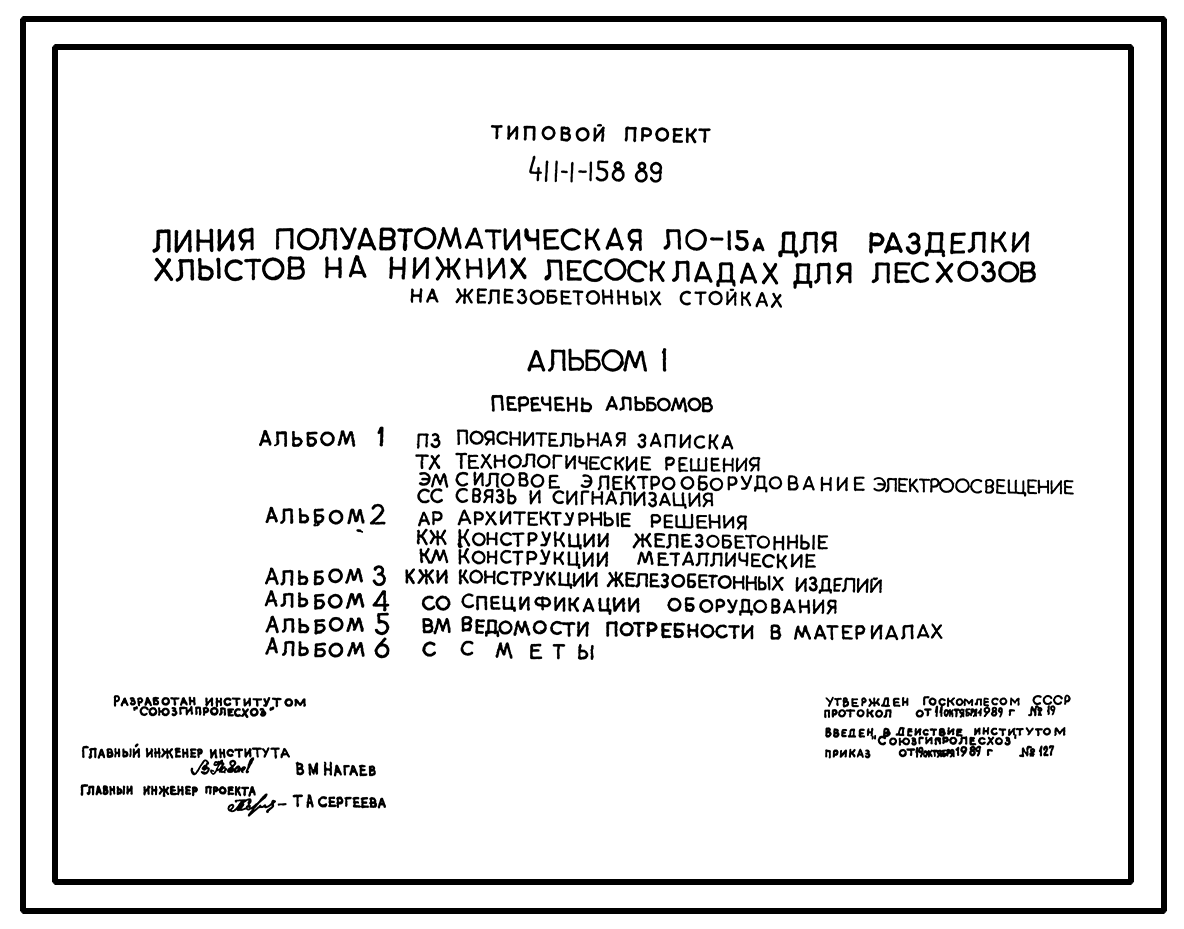

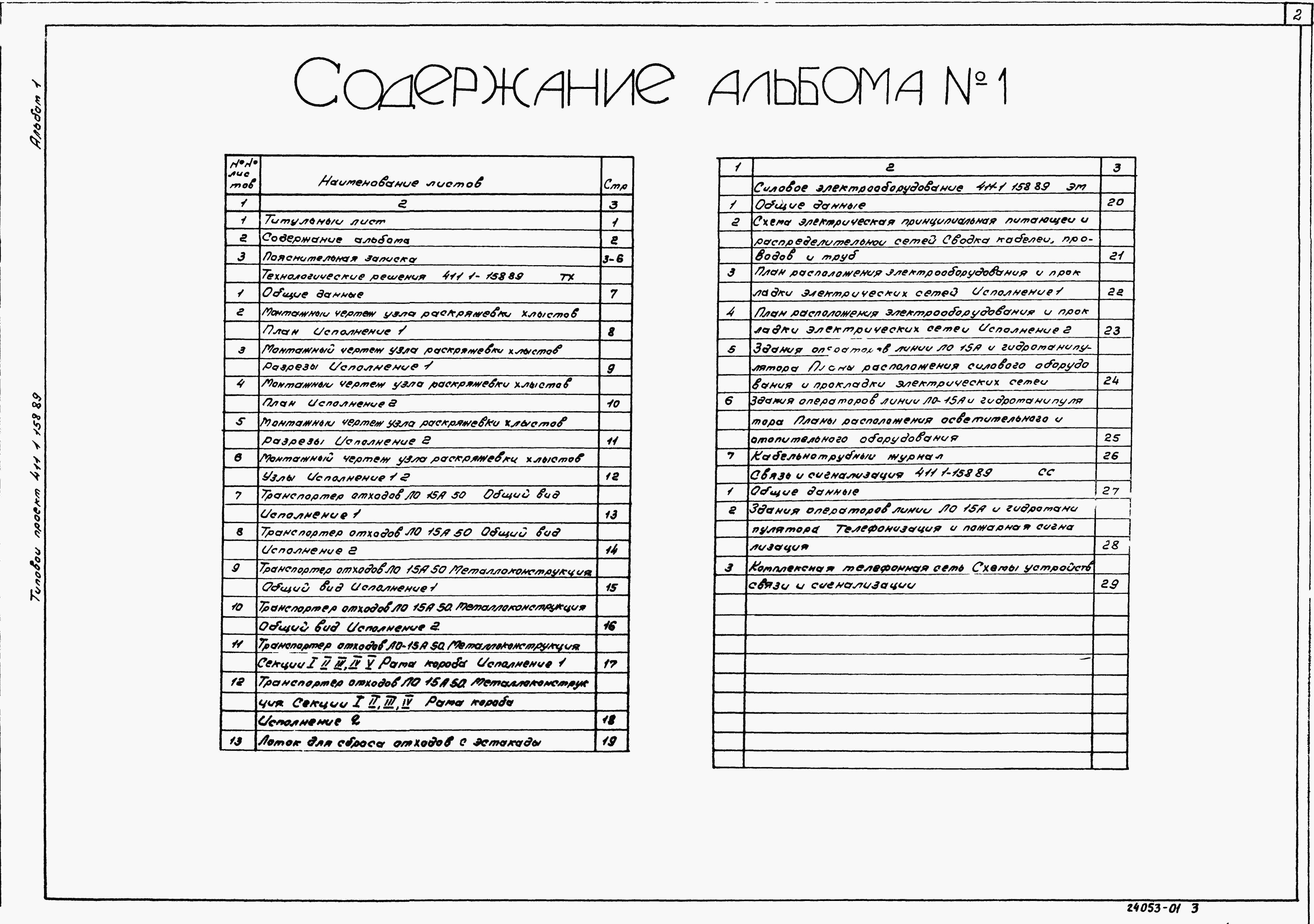

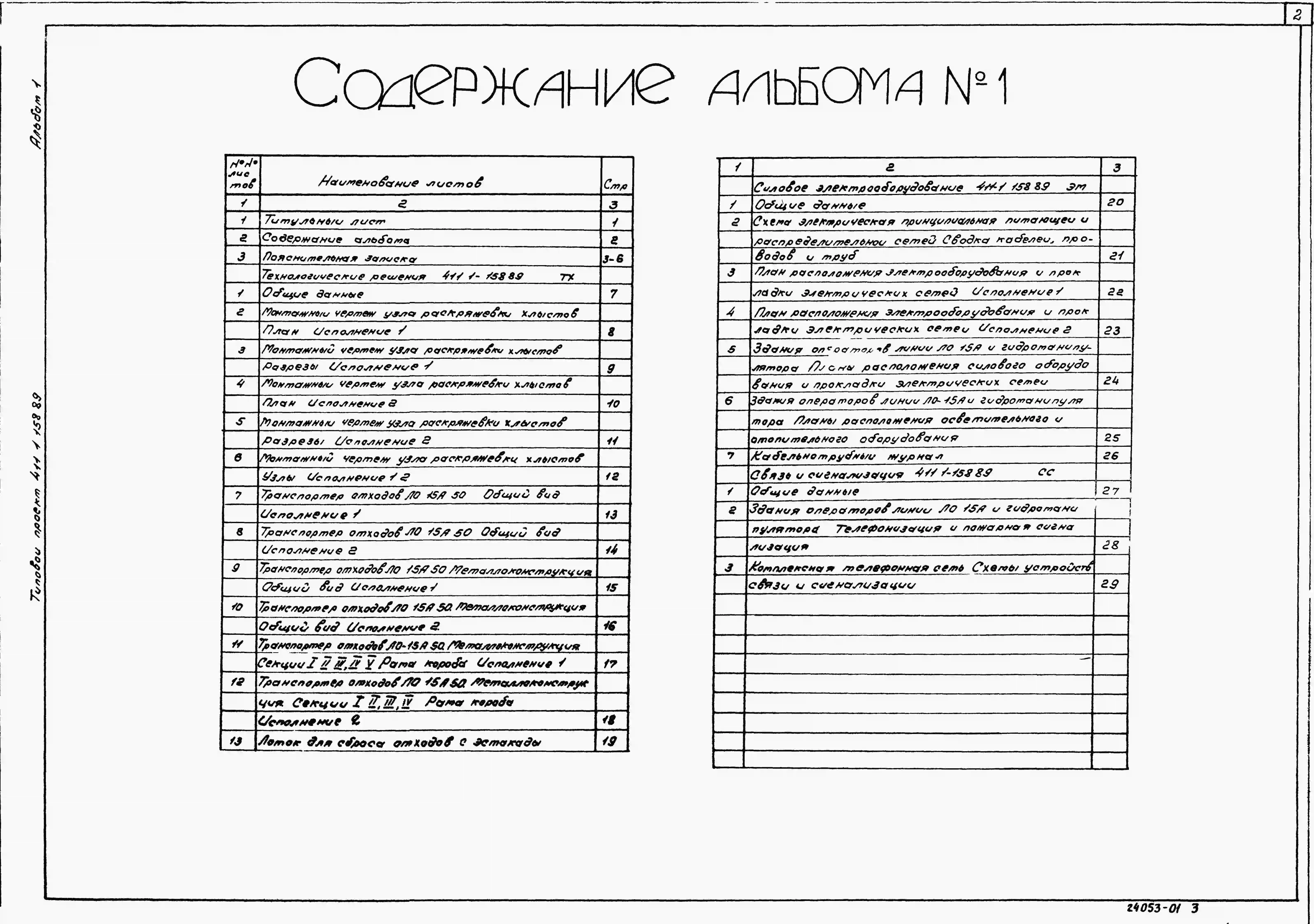

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

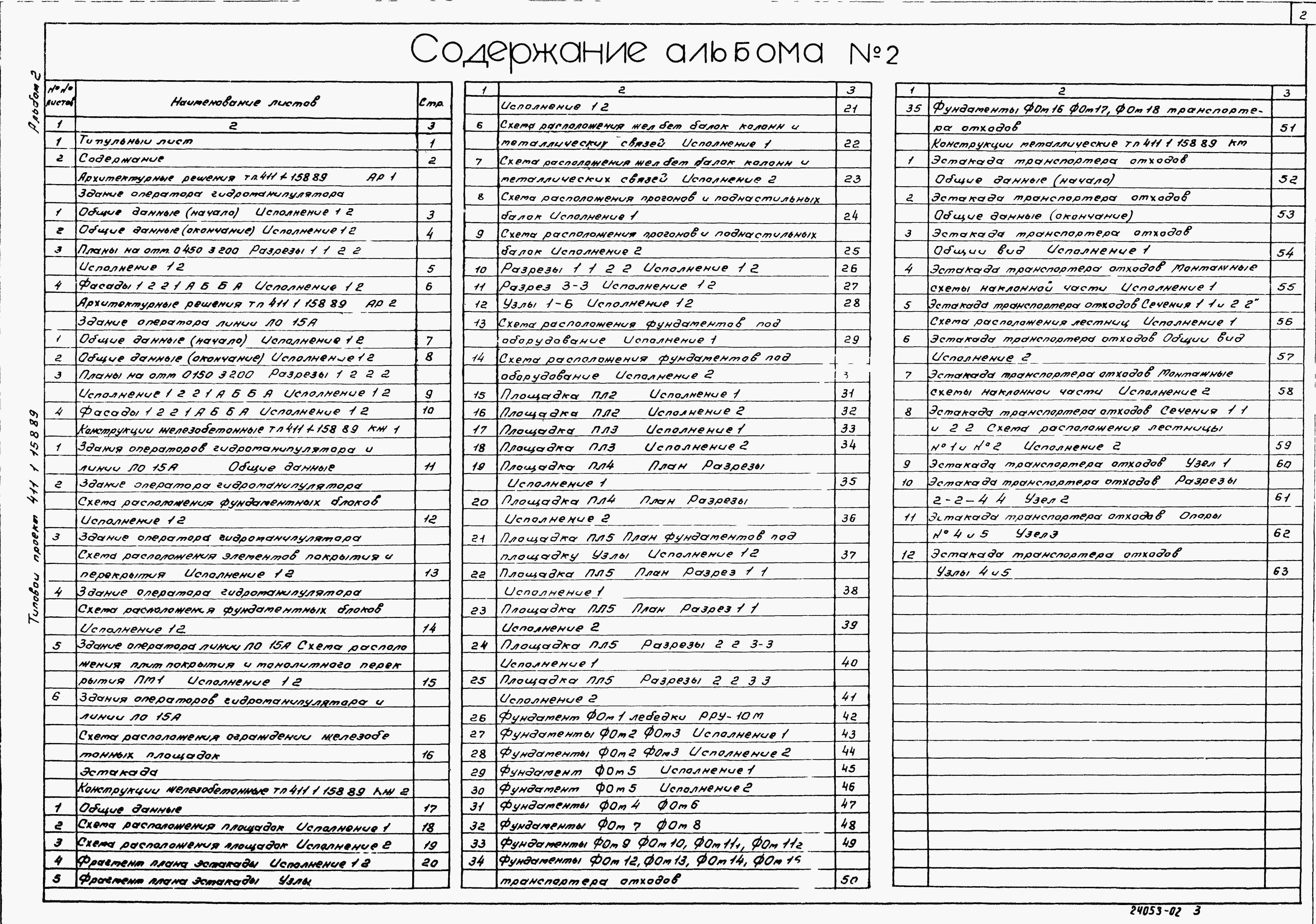

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

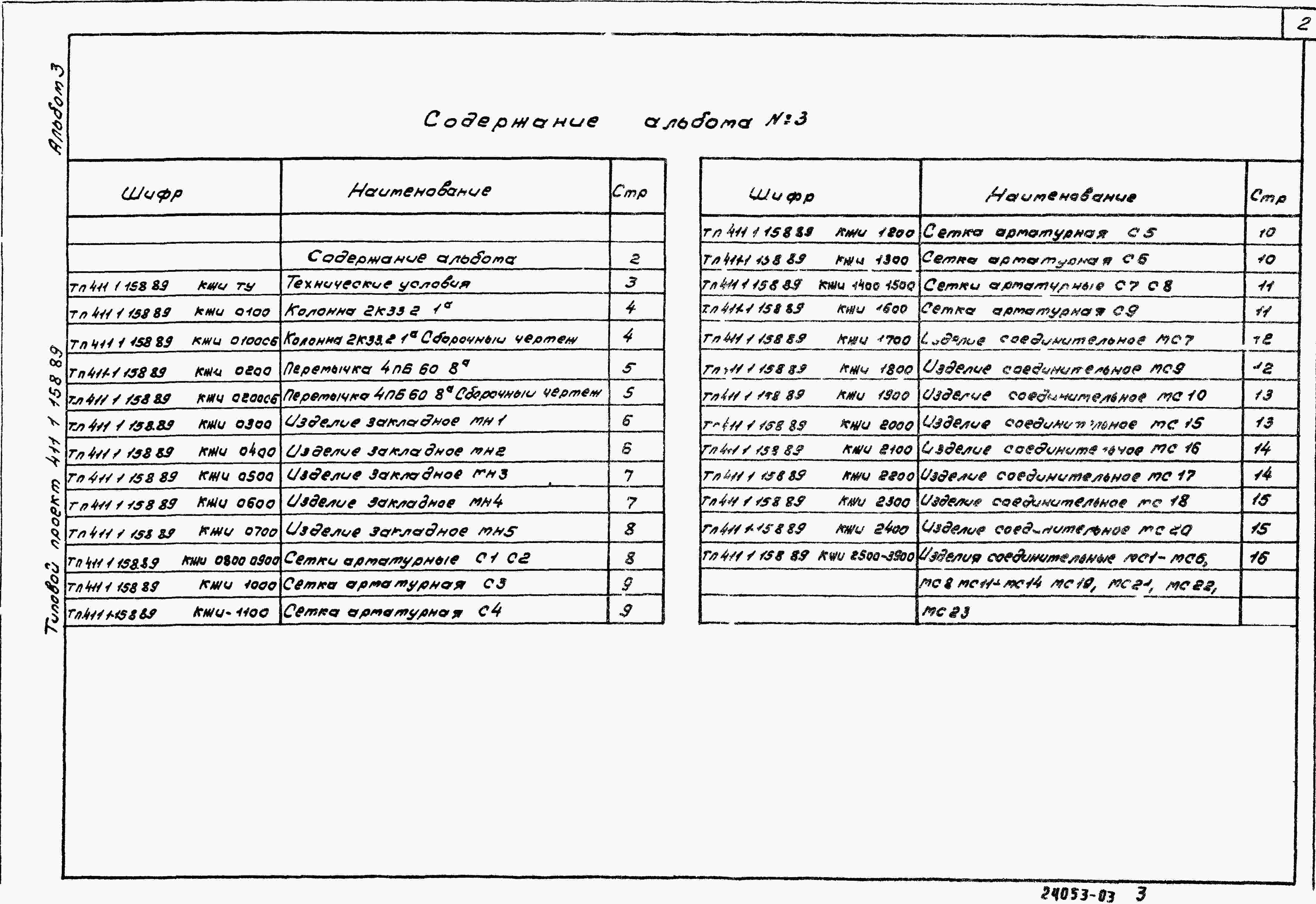

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

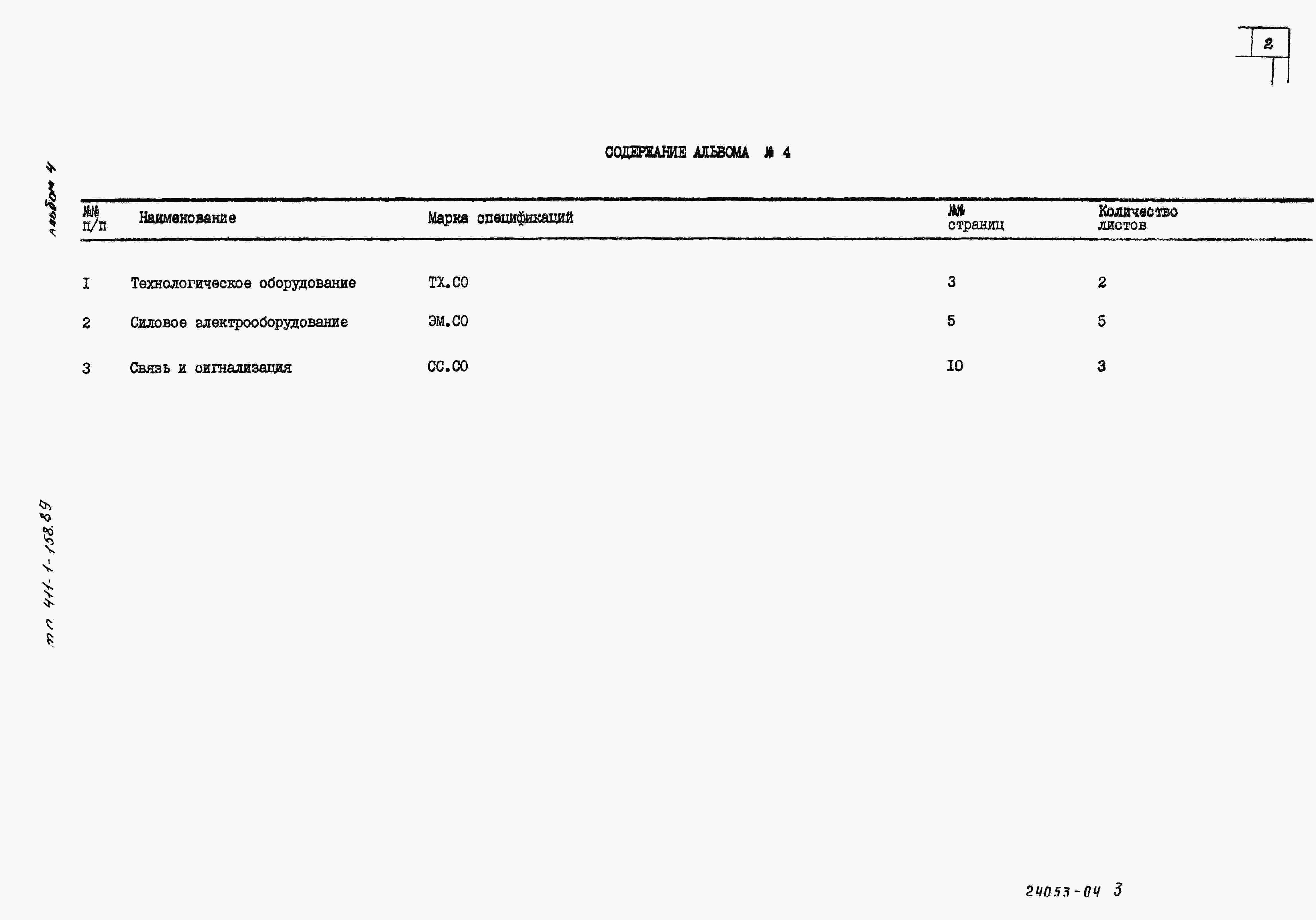

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

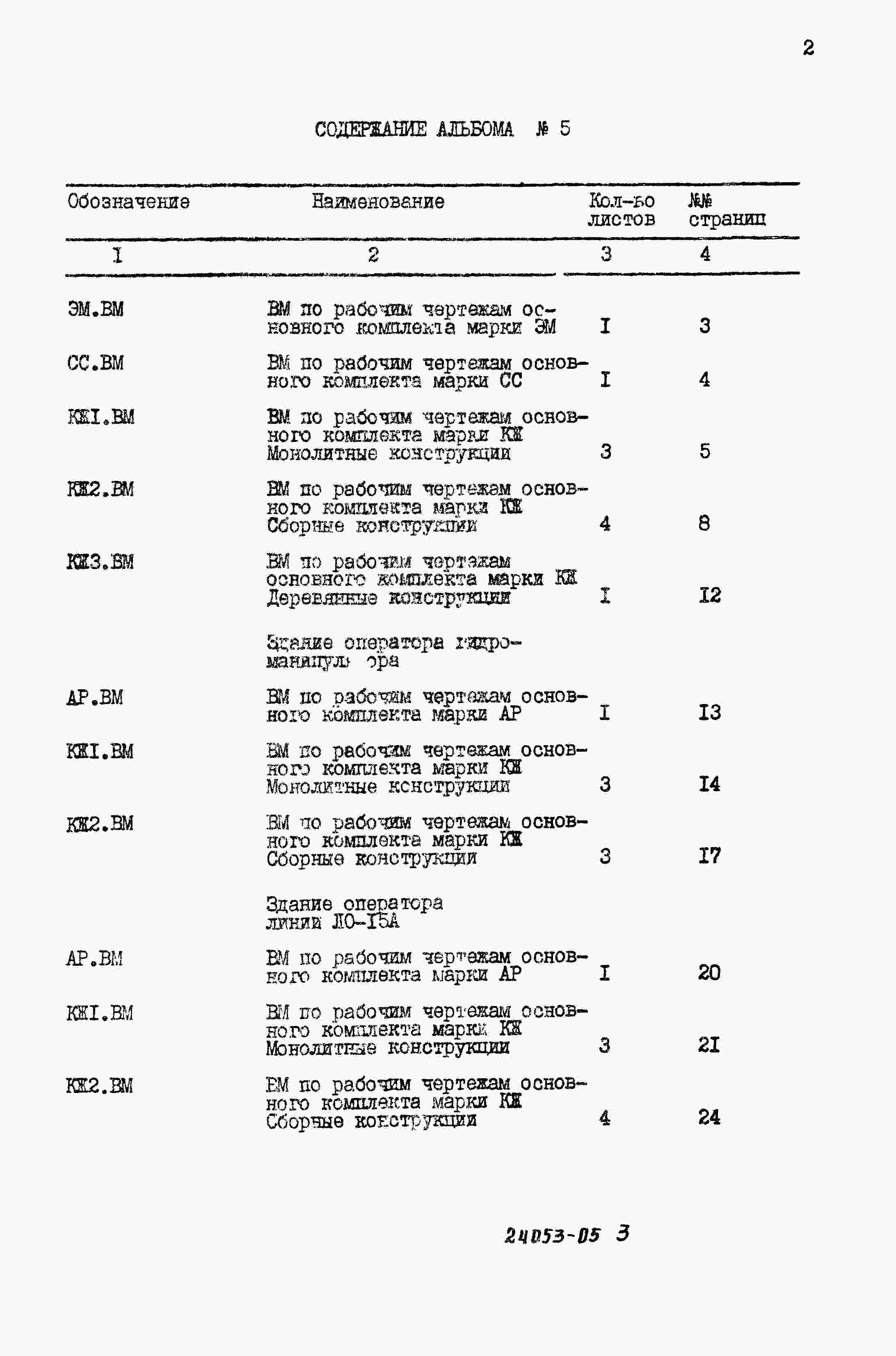

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

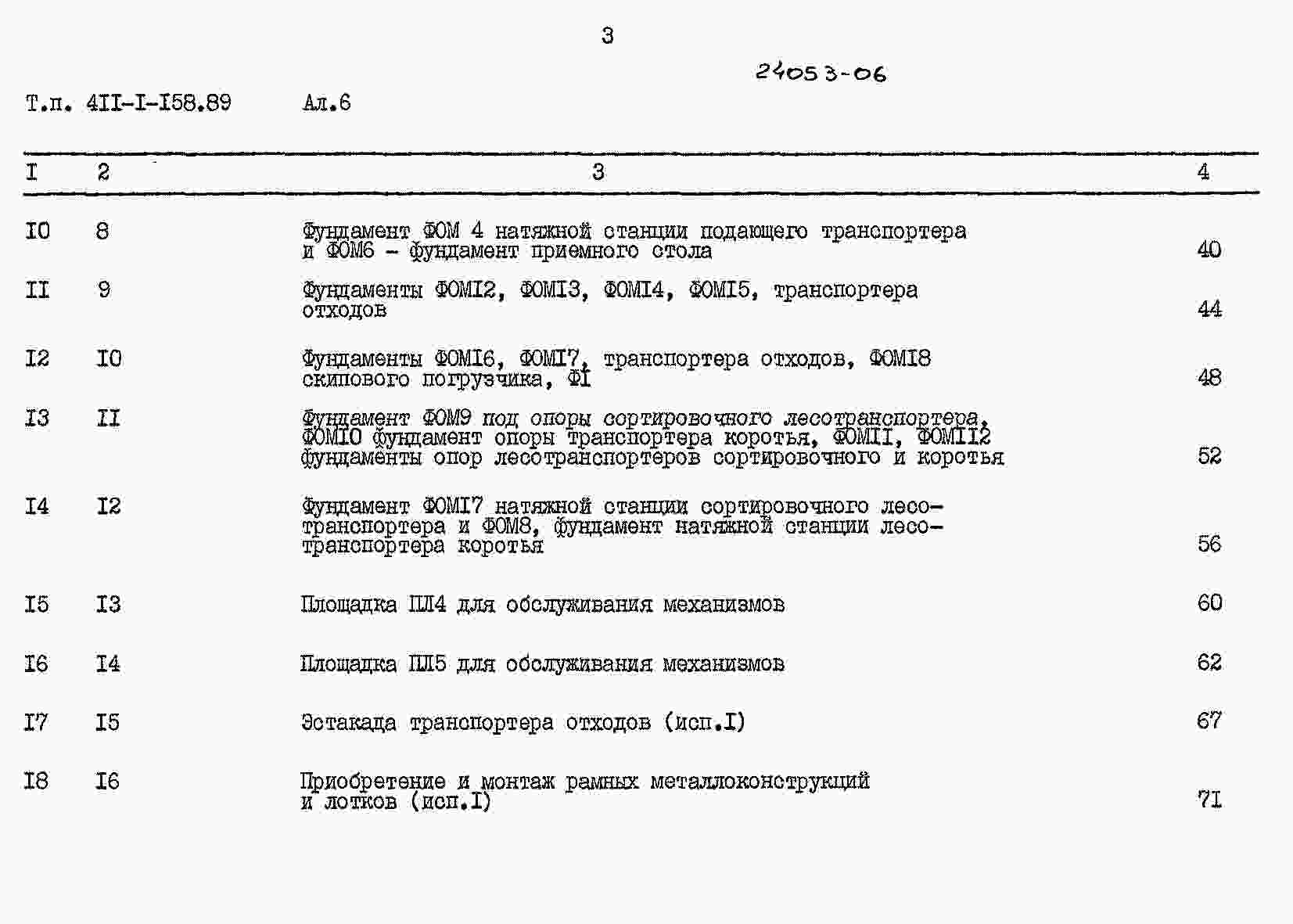

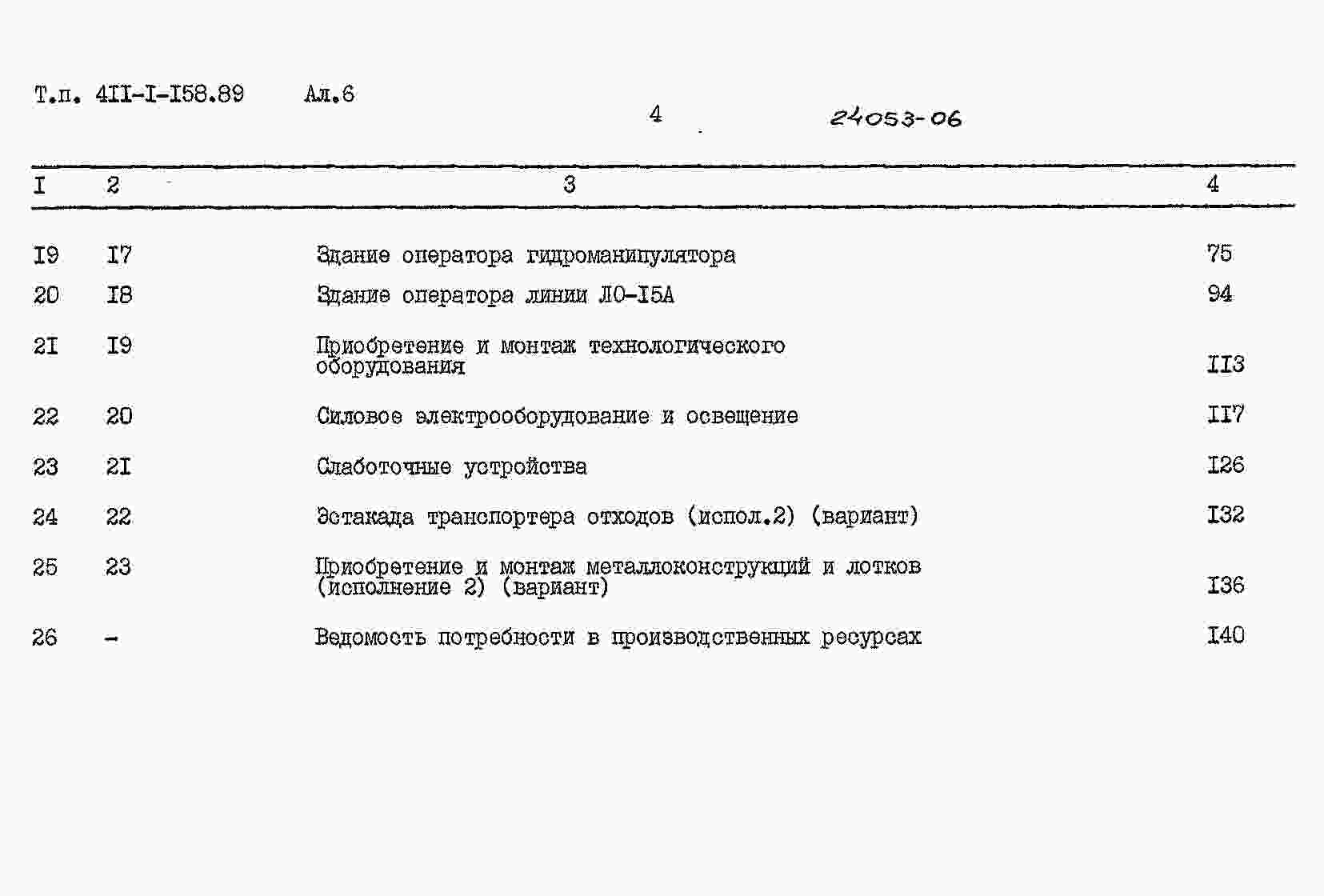

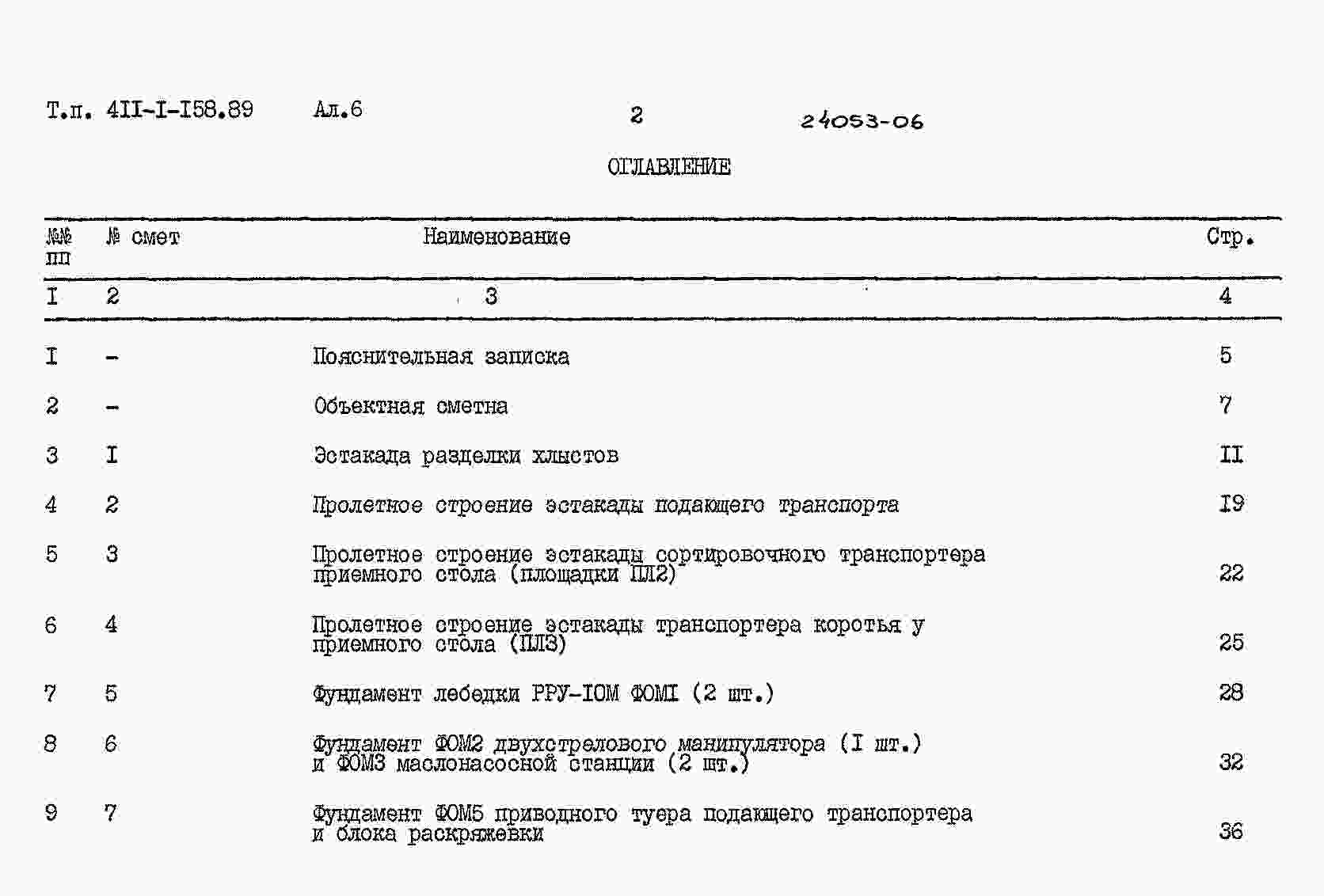

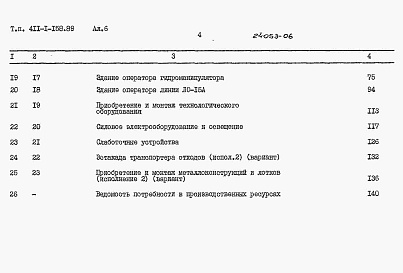

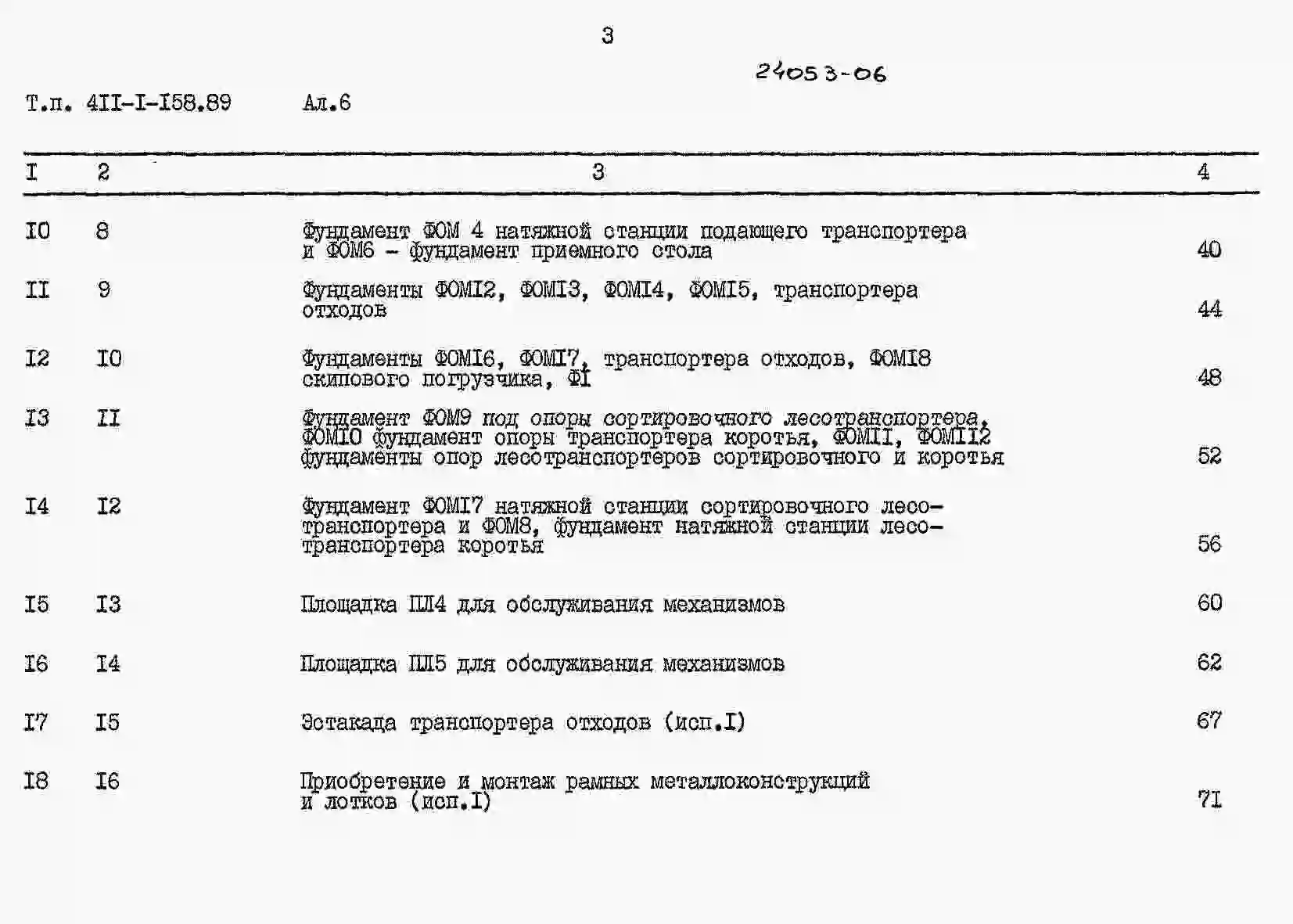

Альбом 6
Сметы.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Линия полуавтоматическая ЛО-15А для разделки

хлыстов на нижних лесоскладах для лесхозов

на железобетонных стойках

Дополнительные данные

Проект разработан взамен типового проекта 413 1- 1-100.

За расчетный показатель принята 1000 м³ сырья (всего 122 расчетных единицы).

Сметная документация составлена в нормах и ценах 1984 года. В типовом проекте разработаны два исполнения расположения полуавтоматической линии.

Экспликация оборудования

Разгрузочно-растаскивающее устройство РРУ-10М – 1;

Эстакада поточной линии ЛО-15А – 1;

Манипулятор двухстреловой ЛО-15А.10 – 1;

Блок раскряжевки ЛО-15А.20 – 1;

Стол приемный ЛО-15А.30 – 1;

Транспортер отходов ЛО-15А.50;

Кабина оператора гидроманипулятора ЛО-15А.10 – 1;

Кабина оператора блока раскряжевки ЛО-15А.30 – 1;

Погрузчик скиповый ЛВ-175 – 1;

Лесотранспортер сортировочный – 1;

Лесотранспортер для коротья – 1.

Строительные конструкции и изделия

Полуавтоматической линии ЛО-15А (эстакады и транспортеров)

Фундаменты – сборные железобетонные плиты по ГОСТ 240-22-80, типоразмеров - 1.

Опоры эстакады – сборные железобетонные стойки по серии 1.823.1-2, вып. 1, 2; типоразмеров – 1.

Прогоны - сборные железобетонные перемычки по серии 1.038.1-1, вып. 1, типоразмеров – 1.

Фундаменты – на оборудовние – монолитные из бетона класса В10, В15.

Зданий операторов гидроманипулятора и блока раскряжевки.

Фундаменты – ленточные из сборных блоков по ГОСТ 13579-78, типоразмеров – 2.

Стены – кирпичные.

Покрытие – сборные железобетонные плиты по серии 3.006.1-2.87, вып. 1-2, типоразмеров – 1.

Кровля – рулонная из 4-х слойная, рубероид на битумной мастике.

Полы – бетонные и дощатые.

Окна – деревянные по ГОСТ 11214-86, типоразмеров – 3.

Двери – по серии 1.136.5-19, типоразмеров -1.

Наибольшая масса монтажного элемента (фундаментный башмак)– 0,9 т..

Инженерное оборудование

Электроснабжение – от наружных сетей напряжением 380/220В.

Электроосвещение – люминесцентное.

Устройства связи – телефонная связь, охранная сигнализация, радиотрансляционная связь.

Отопление – электрическое, печами типа ПЭТ.

Техническая характеристика

Линия полуавтоматическая ЛО-15А предназначена для раскряжевки хлыстов на круглые лесоматериалы по ГОСТ 9463-72 и ГОСТ 9462-71 с размещением на нижних лесоскладах предприятий лесного хозяйства. Годовая производительность минимальная – 71,0 тыс.м³ при среднем объеме хлыста 0,14 м³; максимальная – 135 тыс. м³ при среднем объеме хлыста 0,75 м³.

Технологический процесс

Пачка хлыстов выгружается с лесовозного автопоезда и укладывается на эстакаду полуавтоматической линии ЛО-15А выгрузочным механизмом.

Разобщение пачки на отдельные хлысты и перемещение их в зону работы гидроманипулятора производится разгрузочно-растаскивающим устройством РРУ-10М. Двухстреловой гидроманипулятор ЛО-15А.10 поштучно выдает хлысты на продольный транспортер, перемещающий их к пильному блоку ЛО-15А.20. Оператор пильного блока, осматривая хлыст, определяет программу его раскряжевки на сортименты. Все операции выполняются в полуавтоматическом режиме. Отпиленные сортименты в зависимости от назначения по заказу оператора с приемного стола ЛО-15А.30 сбрасываются на правую или левую сторону. Отходы с эстакады и от механизмов убираются транспортером отходов ЛО-15А.30, который подает в скиповый погрузчик ЛВ-175.

Управление всеми механизмами осуществляют два оператора с пультов управления, размещаемых в кабинах операторов.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры (не действует на территории РФ)
