Типовой проект 409-28-61.92 Бетонорастворный узел с участком по производству сборных железобетонных изделий до 1000 м3 в год

Общие данные

Номер проекта

409-28-61.92

Наименование проекта

Бетонорастворный узел с участком по производству сборных железобетонных изделий до 1000 м3 в год

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

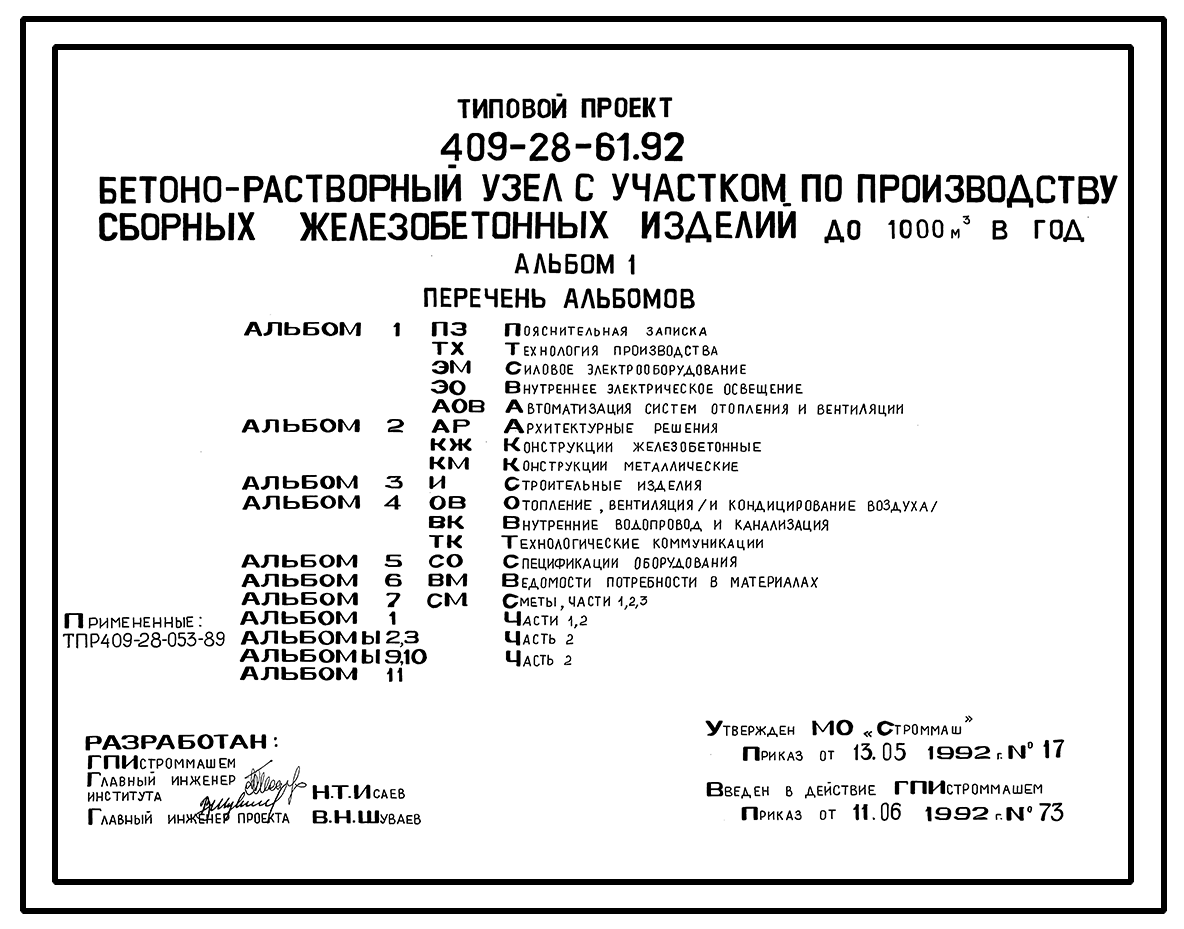

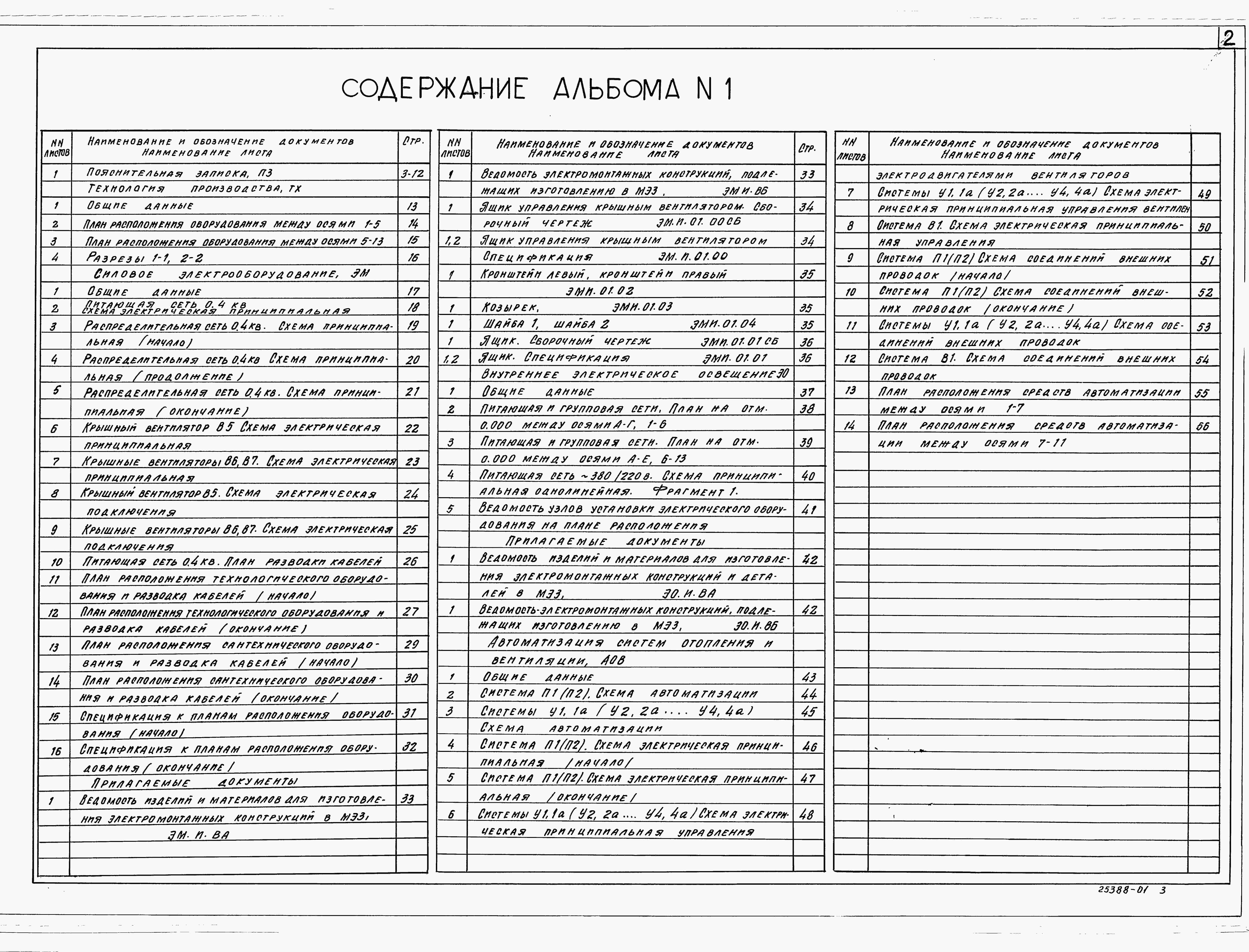

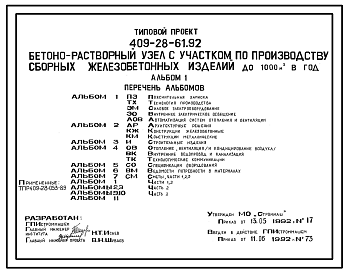

Состав проекта
Номер альбома
Наименование
Состав альбома

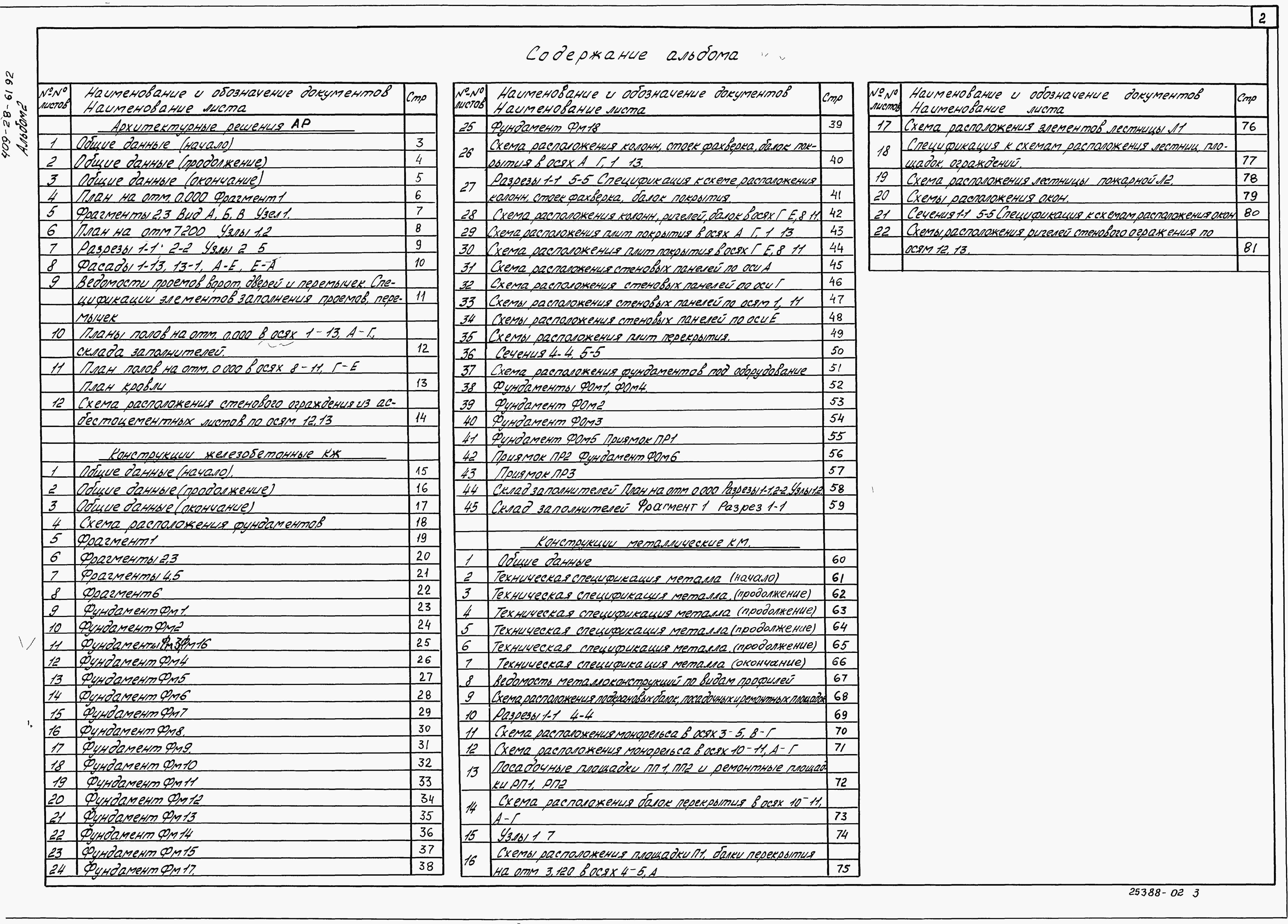

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

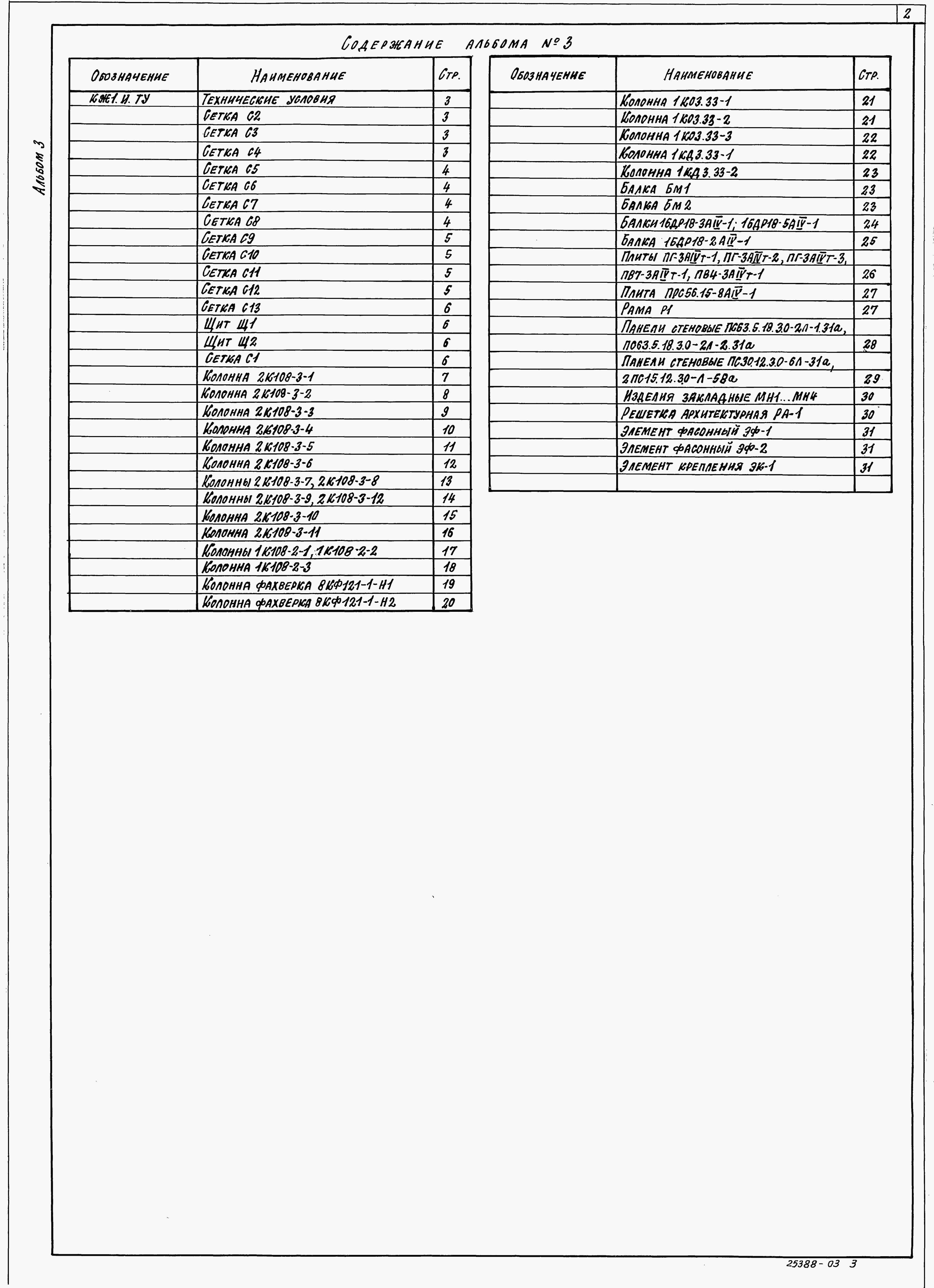

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

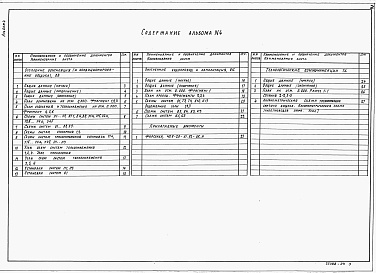

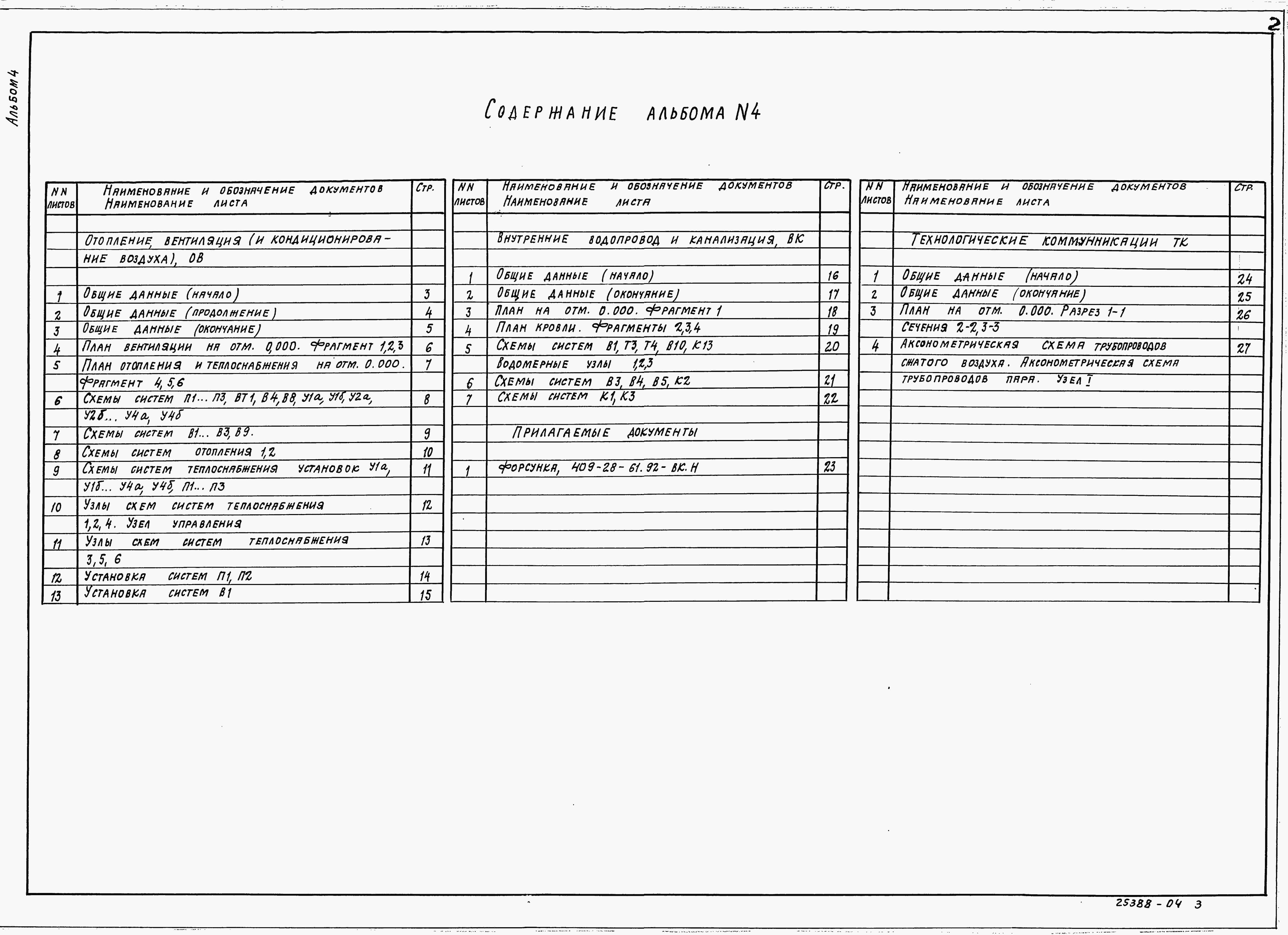

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

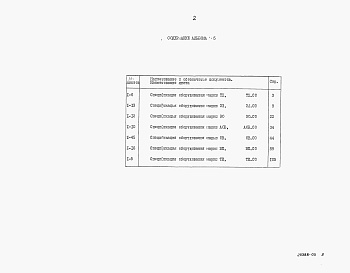

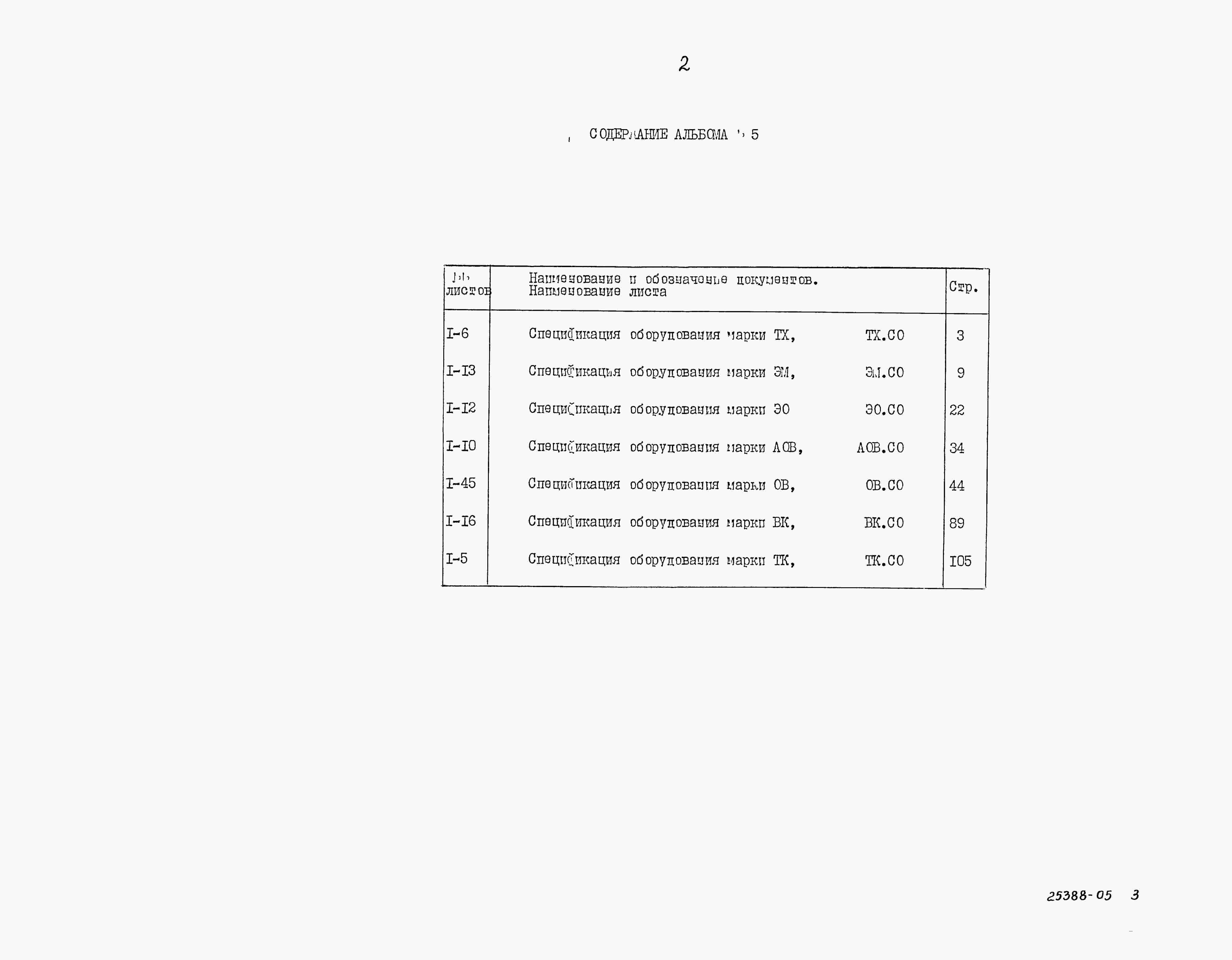

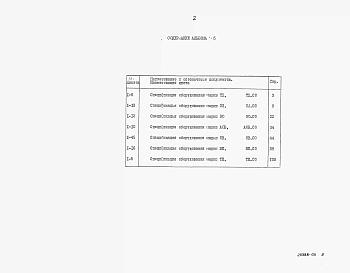

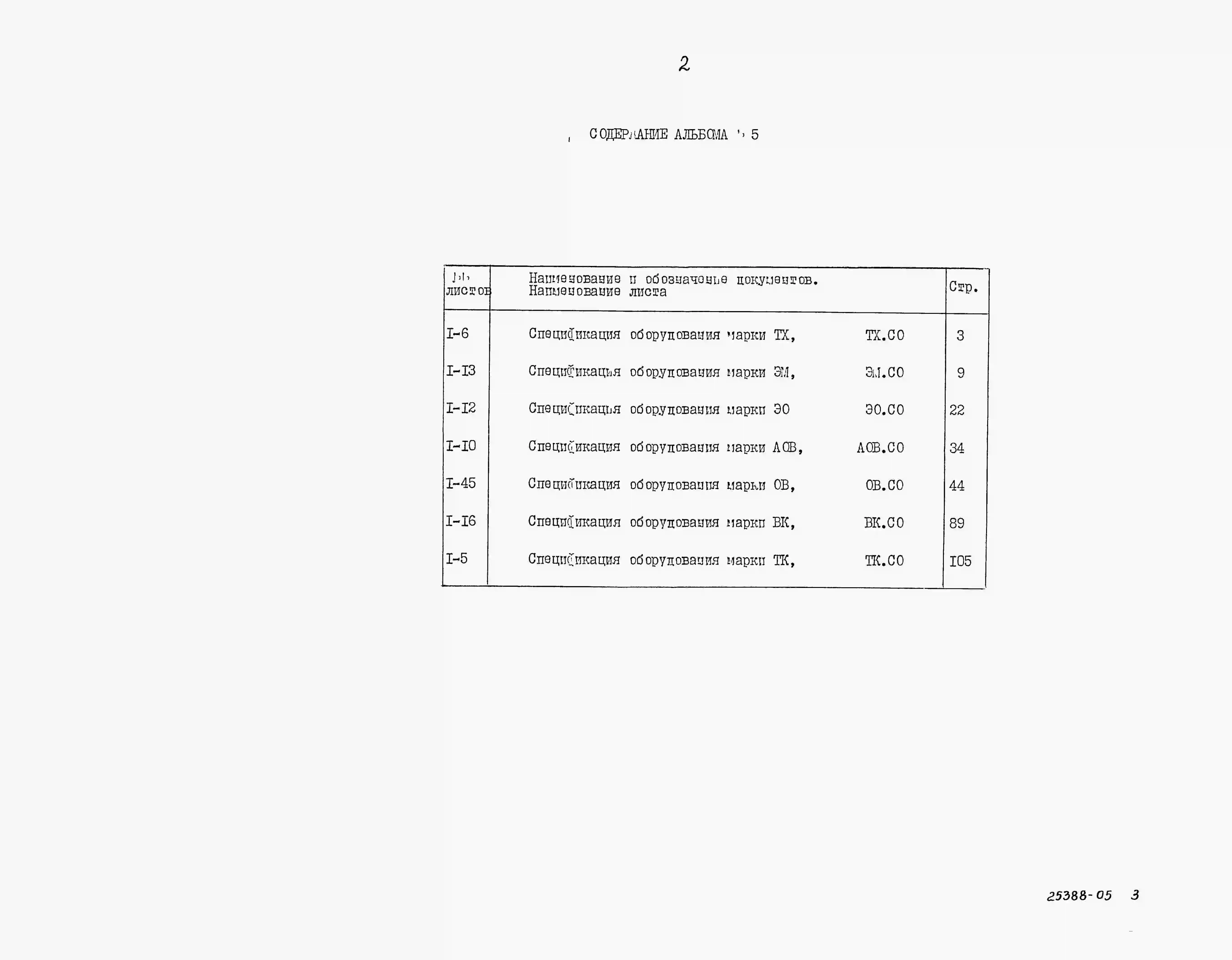

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

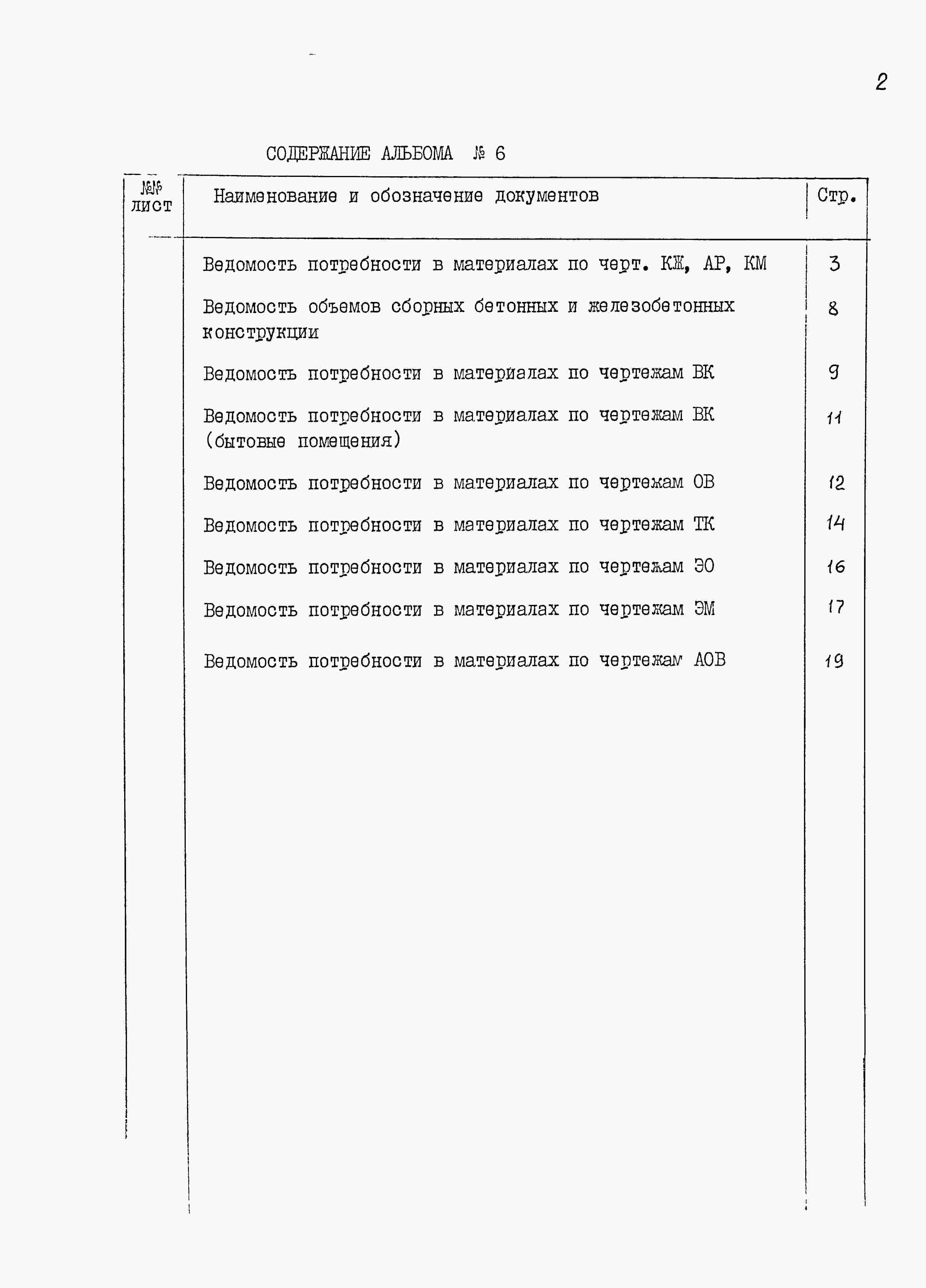

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

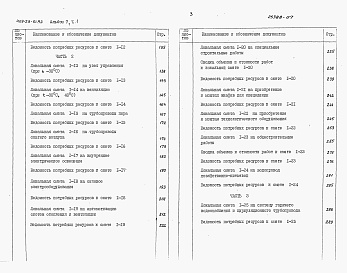

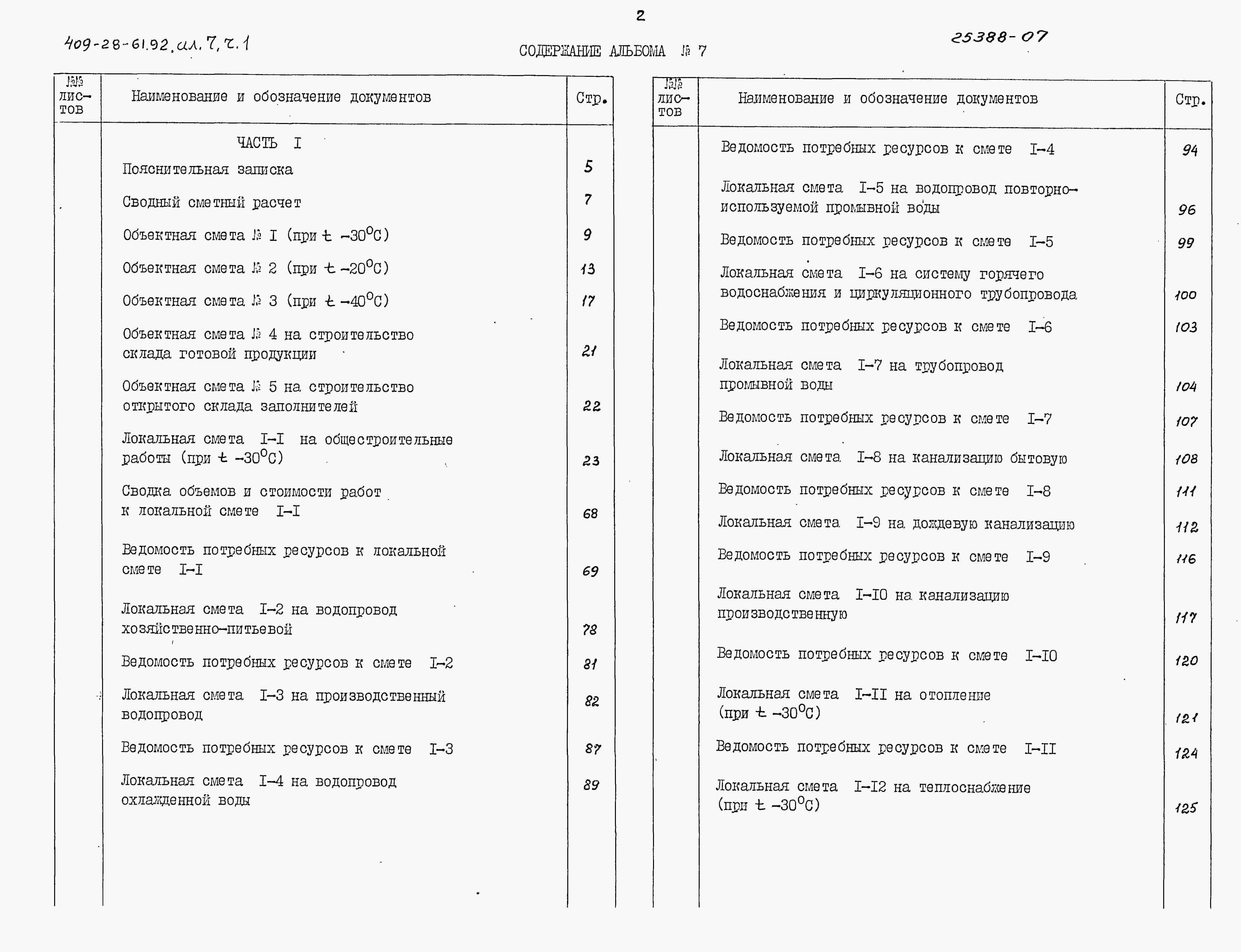

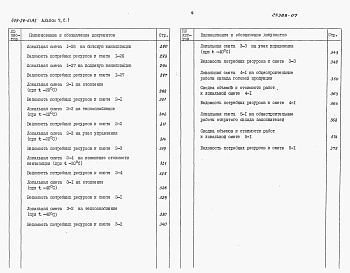

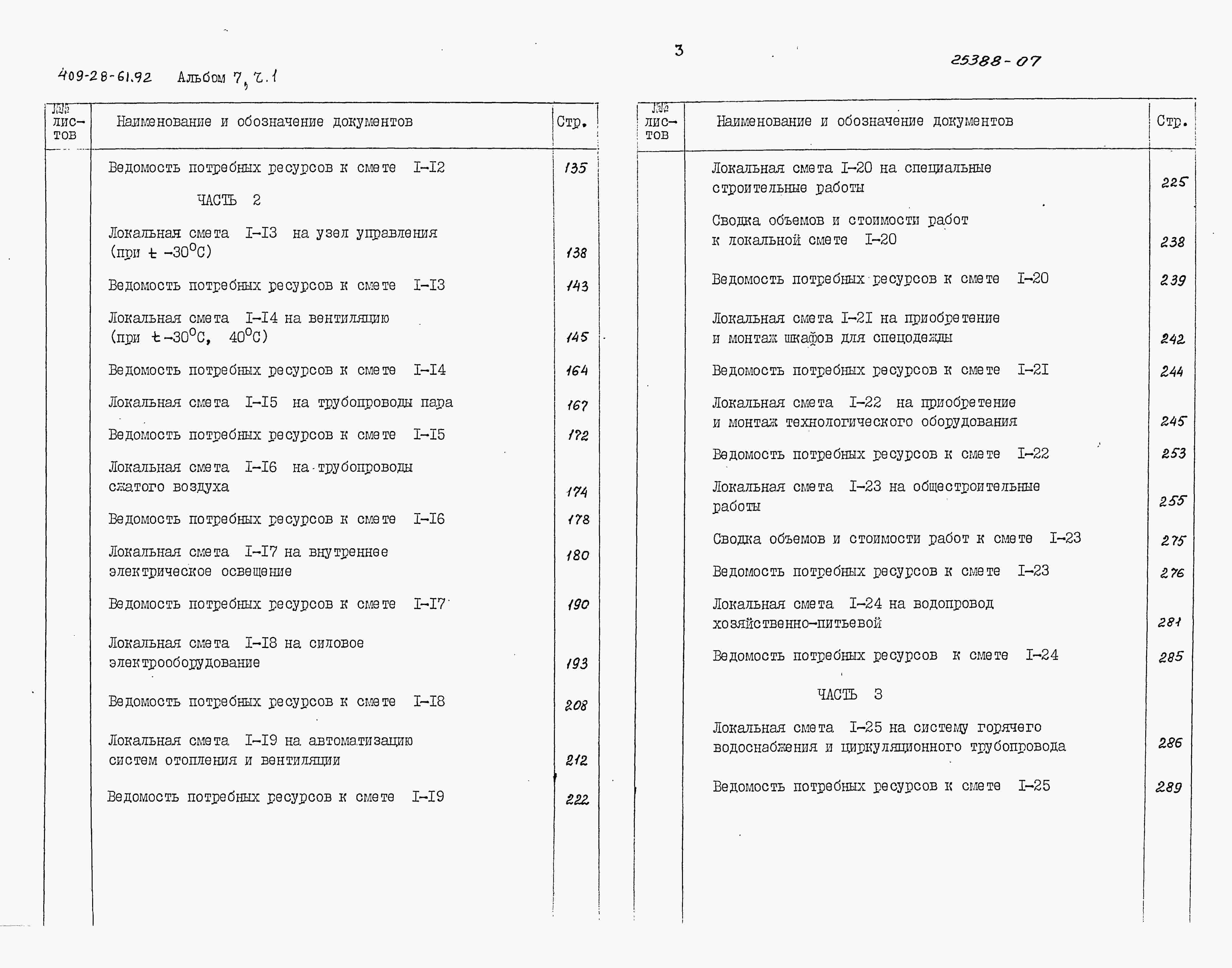

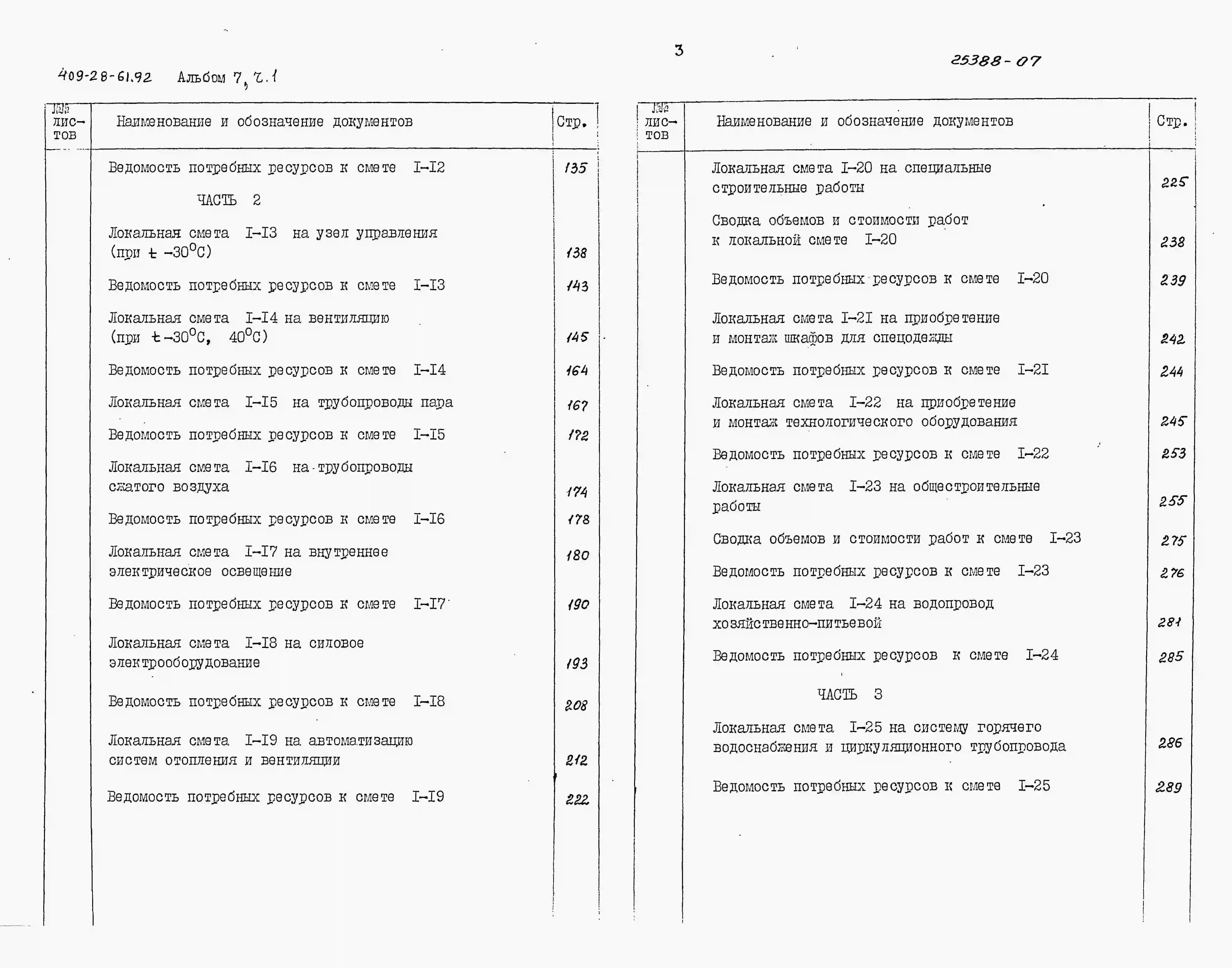

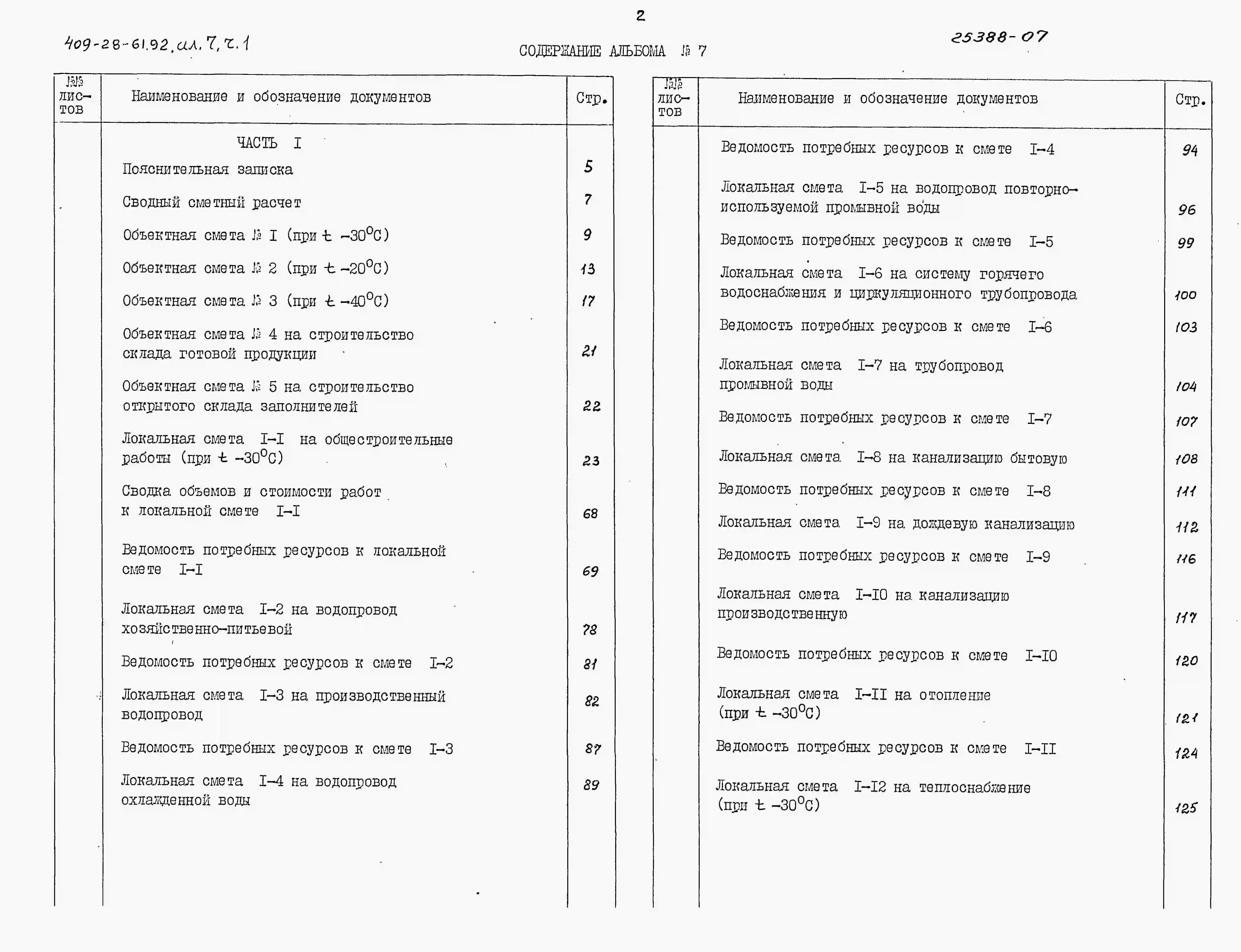

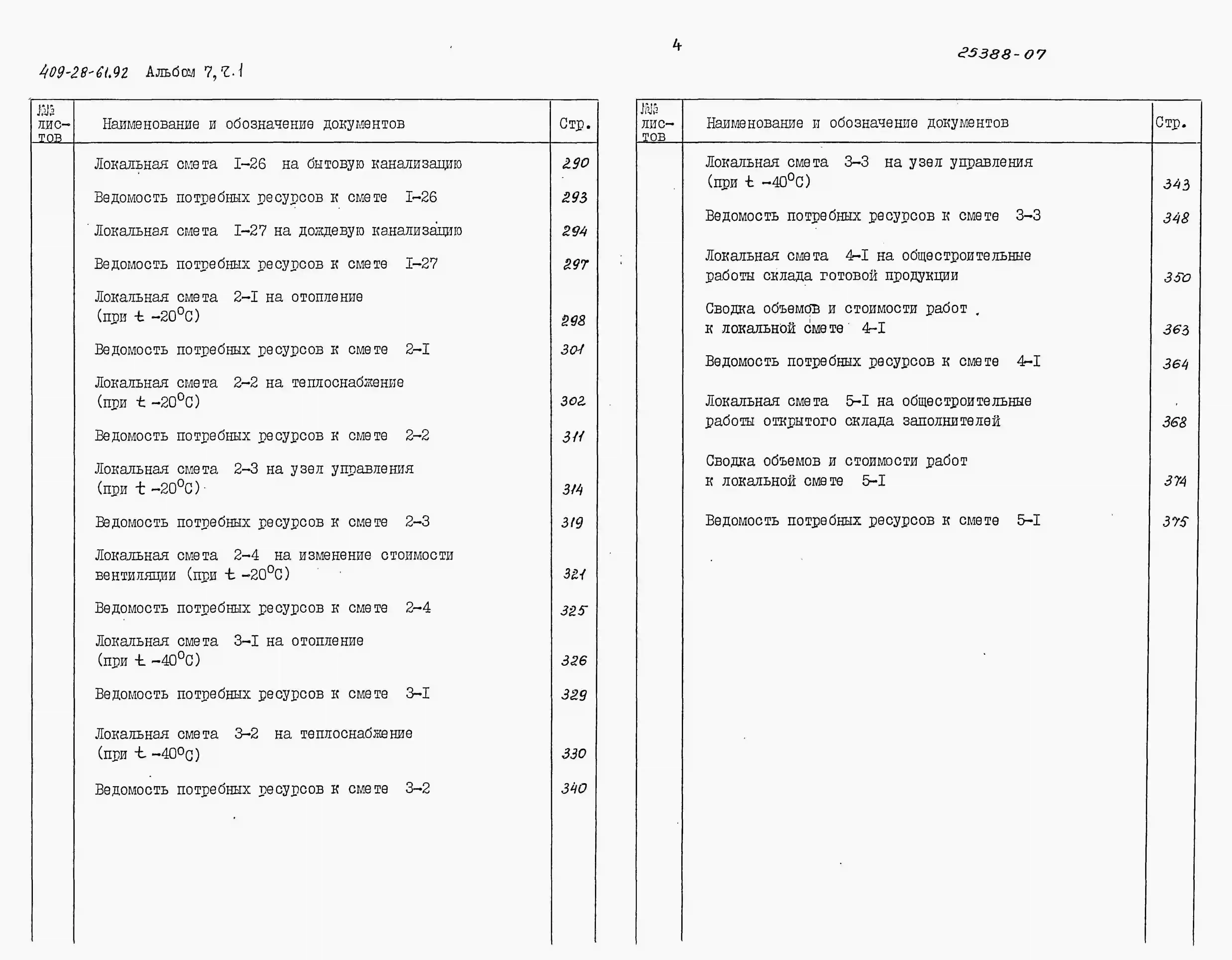

Альбом 7
Сметы. Часть 1, 2, 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

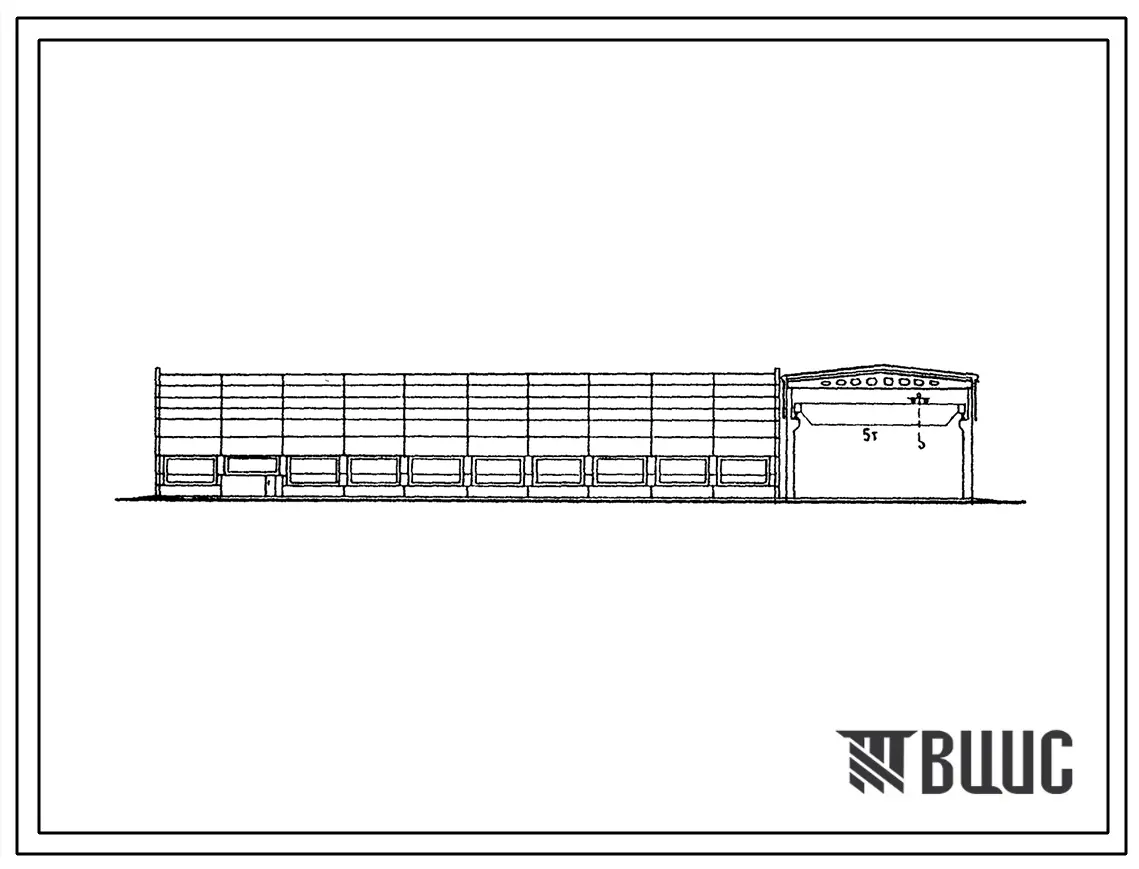

Описание проекта

Бетоно-растворный узел с участком

по производству сборных железобетонных

изделий до 1000 м³ в год

Дополнительные данные

Сметная документация составлена в нормах и ценах 1984 года с пересчетом в цены 1991 года по индексам.

За расчетную единицу принят 1 м³ продукции.

Всего расчетных единиц — 7500.

Технологический процесс

Бетоно-растворный узел с участком по производству сборных железобетонных изделий предназначен для изготовления изделий из железобетона, получения строительного раствора, товарного бетона и известкового молока. Изготовление бетона производится на бетоносмесительной установке СБ 140, формирование изделий — на виброплощадке с механизированной подачей бетона бетоноукладчиком СМЖ-528.

Для тепловой обработки железобетоных изделий принята камера периодического действия с автоматическим регулированием процесса. После тапловой обработки поддоны с формами поступают на площадку выдержки изделий, где производится распалубка форм, очистка поддонов и подготовка их к дальнейшей эксплуатации.

Изготовление арматурных сеток, пространственных каркасов и закладных деталей предусматривается с использованием специального заготовительного оборудования.

Известковое молоко готовится в известегасилке СМ 1247 на известегасильном участке.

Строительные конструкции и изделия

Фундаменты — монолитные железобетонные плита из бетона В12,5; типоразмеров — 13.

Фундаментные блоки — по ГОСТ 13579-78, типоразмеров — 6.

Фундаментные балки — сборные железобетонные по серии 1.415.1-2, вып. 1, типоразмеров — 7.

Колонны — сборные железобетонные: по производственному корпусу — по серии 1.424.1-5, вып. 1/87, типоразмеров — 2; по бытовому корпусу по серии 1.020-1/83, вып.2-1, типоразмеров — 2; фахверковые — по серии 1.427.1-3, вып. 1, типоразмеров — 1.

Стены — легкобетонные панели по серии 1.030.1-1, вып. 1-1, типоразмеров — 17.

Перегородки — кирпичные.

Балки покрытия — сборные железобетонные по серии 1.462.1-3/89, вып. 1, типоразмеров — 1.

Плиты покрытия — сборные железобетонные по ГОСТ 22701.1-77, типоразмеров — 1; по бытовому корпусу по серии 1.014.1-3, вып. 1, типоразмеров — 2.

Кровля — рулонный ковер утеплителем из керамзитобетона γ=500 кг/м³.

Подкрановые балки — металлические по серии 1.426.2-7, вып. 3.

Лестницы и площадки — металлические по серии 1.450.3-6, вып.1.

Полы — сборные бетонные плиты, монолитные бетонные, цементно-песчаные, линолеум, керамическая плитка.

Окна — металлические по серии 1.436.3-21, вып.1, типоразмеров — 2, деревянные по ГОСТ 11214-86, типоразмеров — 1.

Двери — деревянные по ГОСТ 14624-80, типоразмеров — 1; по ГОСТ 6629-88, типоразмеров — 3; по ГОСТ 24698-81, типоразмеров — 1.

Ворота — откатные с полотном из различных материалов по серии 1.435.9-24, вып 0÷4, типоразмеров — 1.

Склад заполнителей: стойки-монолитные железобетонные из бетона класса В25; ограждение — сборные железобетонные панели по серии 3.400-2, вып. 1, типоразмеров — 4.

Инженерное оборудование

Водопровод — хозяйственно-питьевой от внешней сети с расходом 0,53 л/с и напором 11 м; производственный от внешней сети с расходом 5,15 л/с и напором 19 м.

Горячее водоснабжение — централизованное с расходом 0,52 л/с.

Оборотное водоснабжение — от внешних сетей с расходом 0,15 л/с.

Канализация — бытовая, производственная и дождевая во внешнюю сеть.

Отопление — водяное, совмещенное с приточной вентиляцией и местными нагревательными приборами.

Вентиляция — приточно-вытяжная с механическим побуждением. Воздухообмен рассчитан на разавление вредных выделений до предельно допустимых концентраций.

Электроснабжение — от внешней сети напряжением 380/220 В.

Электроосвещение — газоразрядными лампами, лампами накаливания и люминесцентные лампы.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры (не действует на территории РФ)
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
