Типовой проект 409-15-088.86 Производственно-технологические элементы (ПТЭЛ) баз комплектации строительных организаций. Участки раскроя обоев, сборки стволов мусоропроводов, раскроя линолеума, доводки и остекления столярных изделий, изготовления утеплительных пак

Общие данные

Номер проекта

409-15-088.86

Наименование проекта

Производственно-технологические элементы (ПТЭЛ) баз комплектации строительных организаций. Участки раскроя обоев, сборки стволов мусоропроводов, раскроя линолеума, доводки и остекления столярных изделий, изготовления утеплительных пак

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

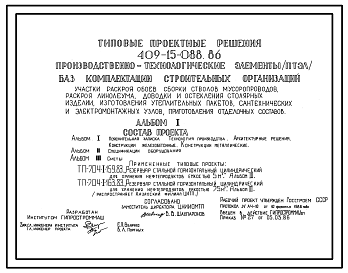

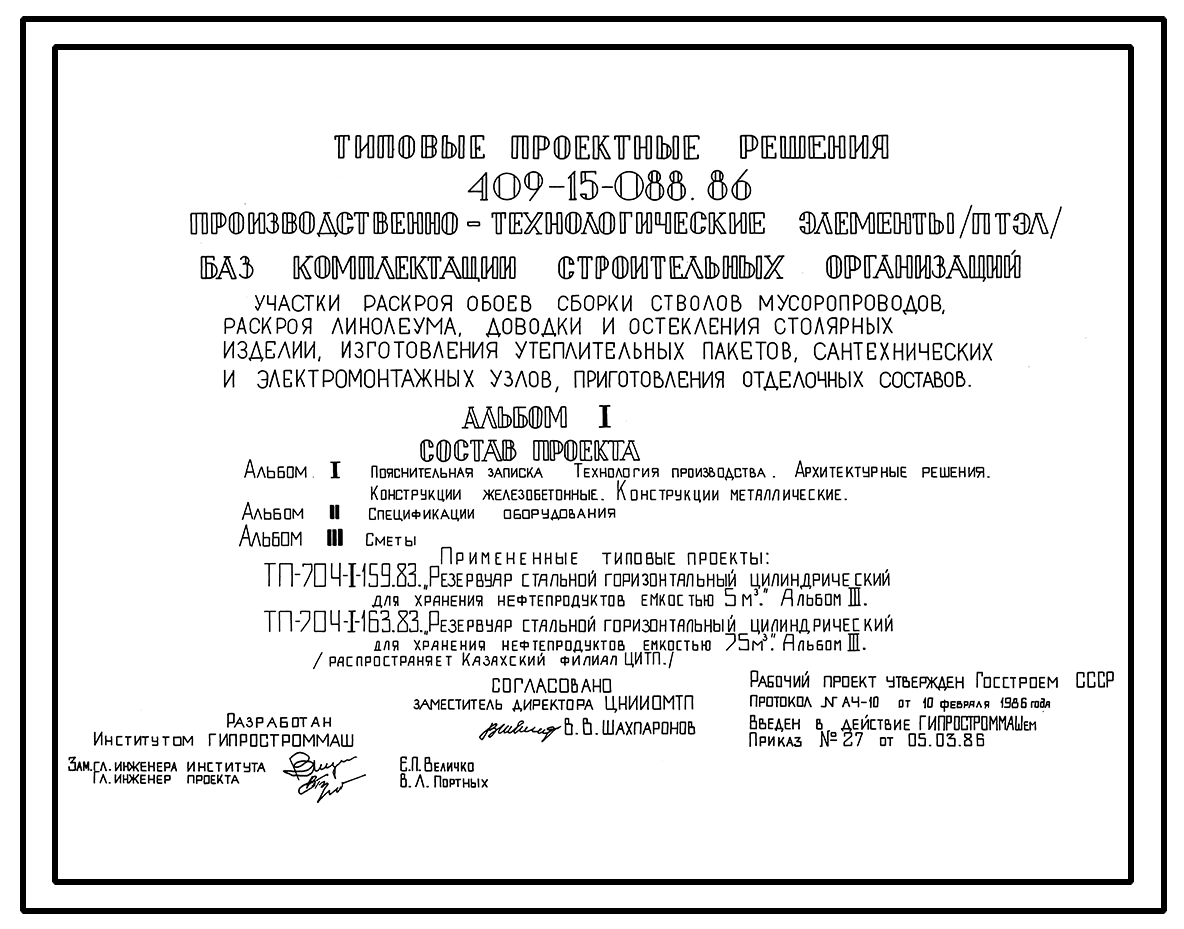

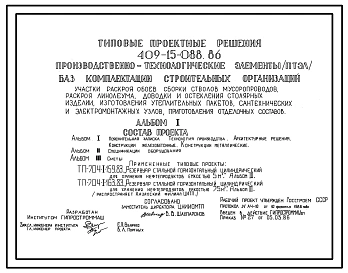

Альбом 1
Пояснительная записка. Технология производства. Архитектурные решения. Конструкции железобетонные. Конструкции металлические
Новое название альбома:
Альбом 2
Спецификации оборудования
Новое название альбома:
Альбом 3
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА.
Производственно-технологические элемента (ПТЭЛ) применяются при проектировании, расширении и реконструкции баз комплектации строительных организаций.
Участки раскроя обоев предназначены для заготовки обоев, комплектации их по расцветкам на комнату, заготовки технической ткани для приклейки стыков железобетонных изделий и раскроя на карты бумаги для склейки ковров керамической плитки на заводах КПД при поступлении туда плитки россыпью.
Участки сборки стволов мусоропроводов предназначены для вырезки отверстий в трубе под приемный клапан мусороводов, сборки трубы мусоропровода с приемным клапаном, раскроя асбоцементных плит на заданные размеры: резки асбестоцементных труб водостока на заданные размеры.
Участки раскроя линолеума предназначены для сверки ковров линолеума, а из отходов изготовления изделий ширпотреба (коврики, плитки).
Участки доводки и остекления столярных изделий предназначены для резки стекла на заготовки требуемых размеров, осмотра и доводки столярных изделий и их остекления.
Участки изготовления утеплительных пакетов предназначены для изготовления пакетов утеплителя, используемых для заделки стыков между панелями наружных стен на строительной площадке.
Участок изготовления сантехнических узлов предназначен для заготовки, сборки и испытания узлов трубопроводов систем отопления, холодного и горячего водоснабжения, газоснабжения, канализации; подготовки, ревизии к опрессовки трубопроводной арматуры, группировки радиаторов.
В состав данного участка входит отделения:
- изготовления типовой трубной заготовки из труб диаметром 2»;
- сборки канализационных узлов из чугунных труб диаметром 50мм и 100мм;
- группировки радиаторов и их обвязки трубопроводами;
- ревизии крановой арматуры.
Участки приготовления отделочных составов предназначены для выпуска материалов и полуфабрикатов, необходимых для отделки ж/б изделий на заводах КПД и на строительной площадке.
Участок изготовления электромонтажных узлов предназначен для изготовления крупных узлов электропроводки из отдельных проводов, подготовки к монтажу, комплектации электроаппаратуры (сборки плит с розетками и выключателями, датчиков пожарной сигнализации и т.д.).

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Сметная документация составлена в нормах и ценах 1984г.
