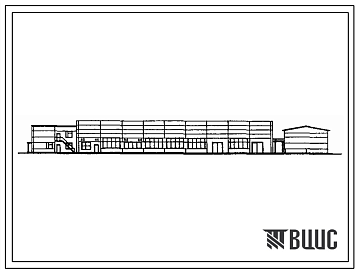

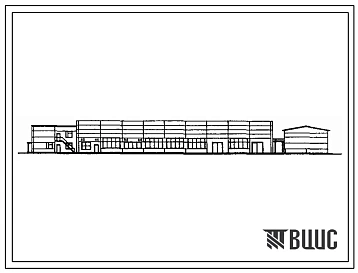

Типовой проект 409-15-93с.86 Главный корпус со складом заполнителей производственной базы ремстройучастка с годовой программой 200 тыс.руб. Сейсмичность 7, 8, 9 баллов

Общие данные

Номер проекта

409-15-93с.86

Наименование проекта

Главный корпус со складом заполнителей производственной базы ремстройучастка с годовой программой 200 тыс.руб. Сейсмичность 7, 8, 9 баллов

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

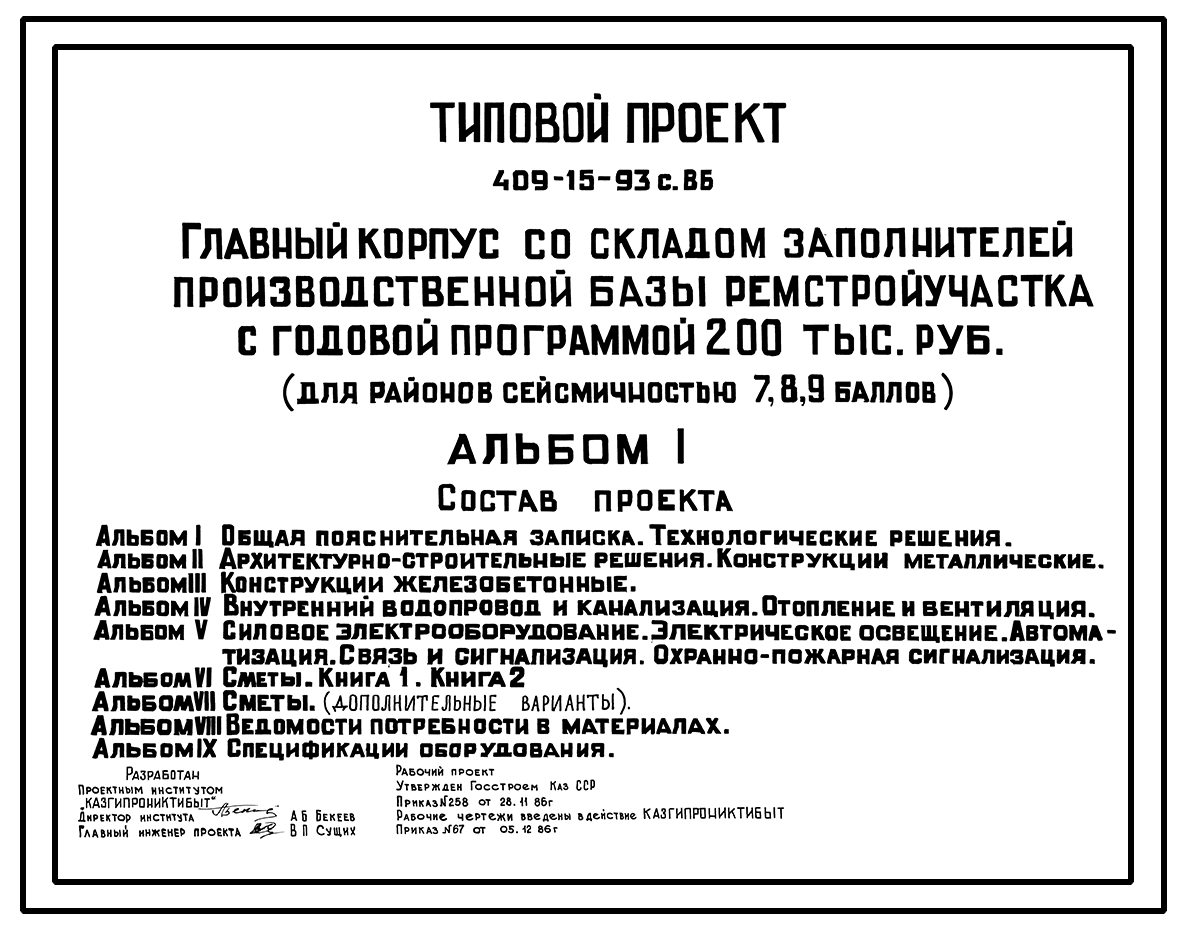

Состав проекта
Номер альбома
Наименование
Состав альбома

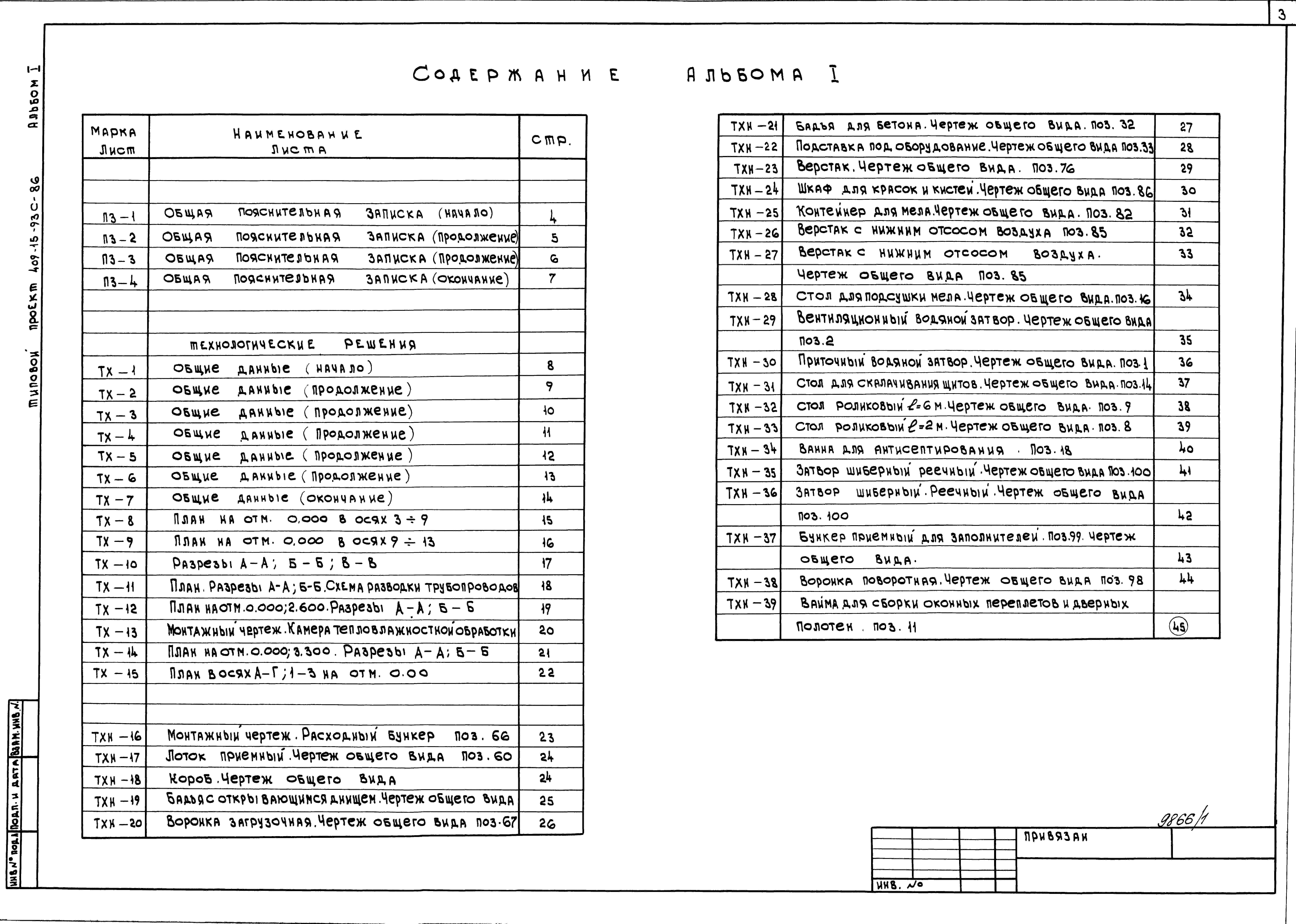

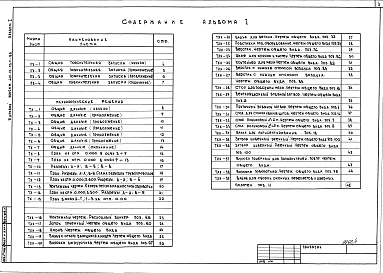

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

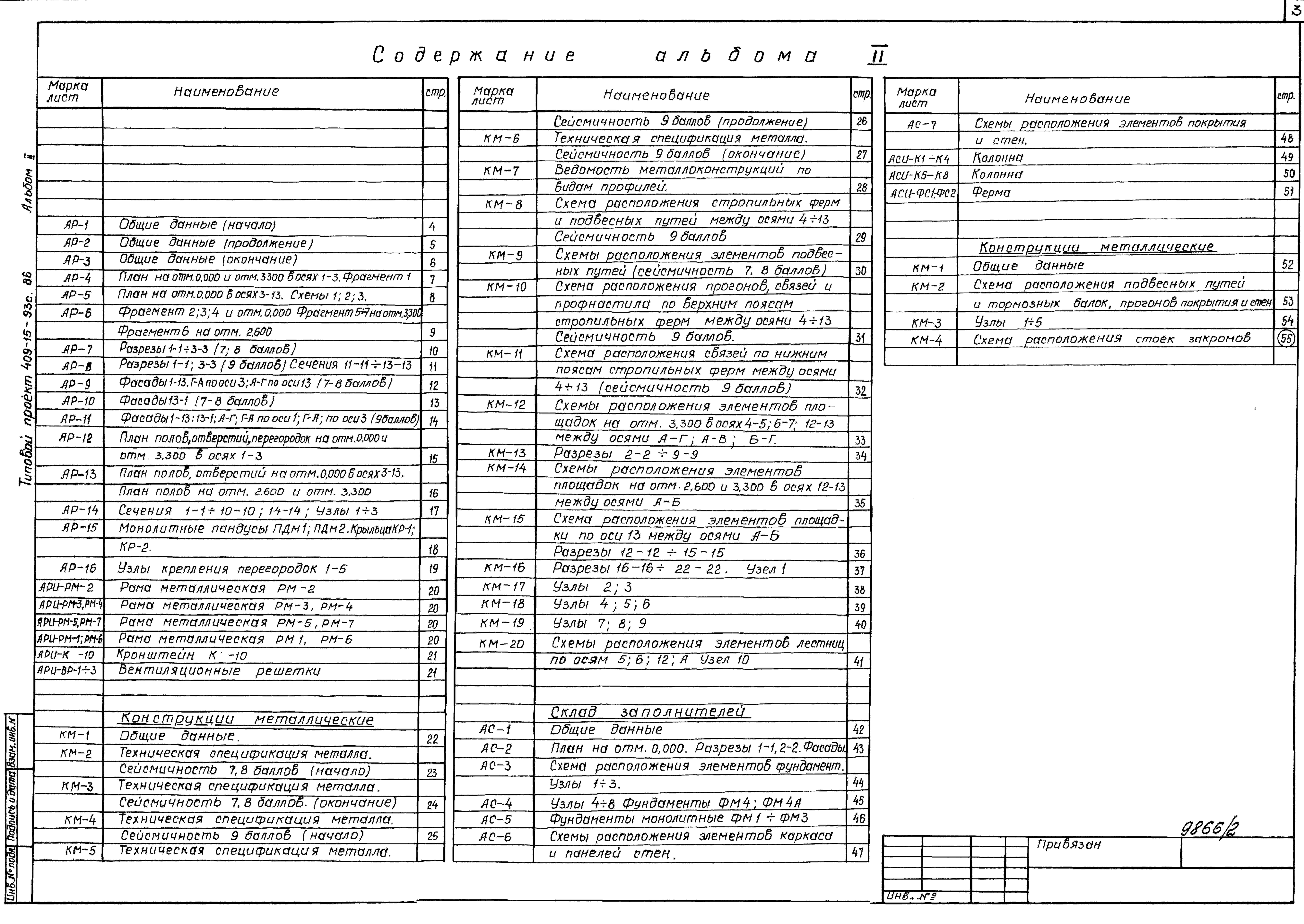

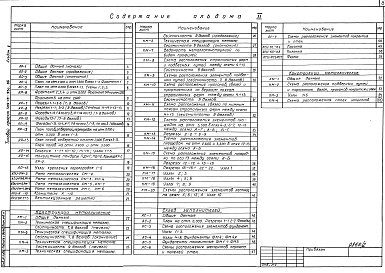

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

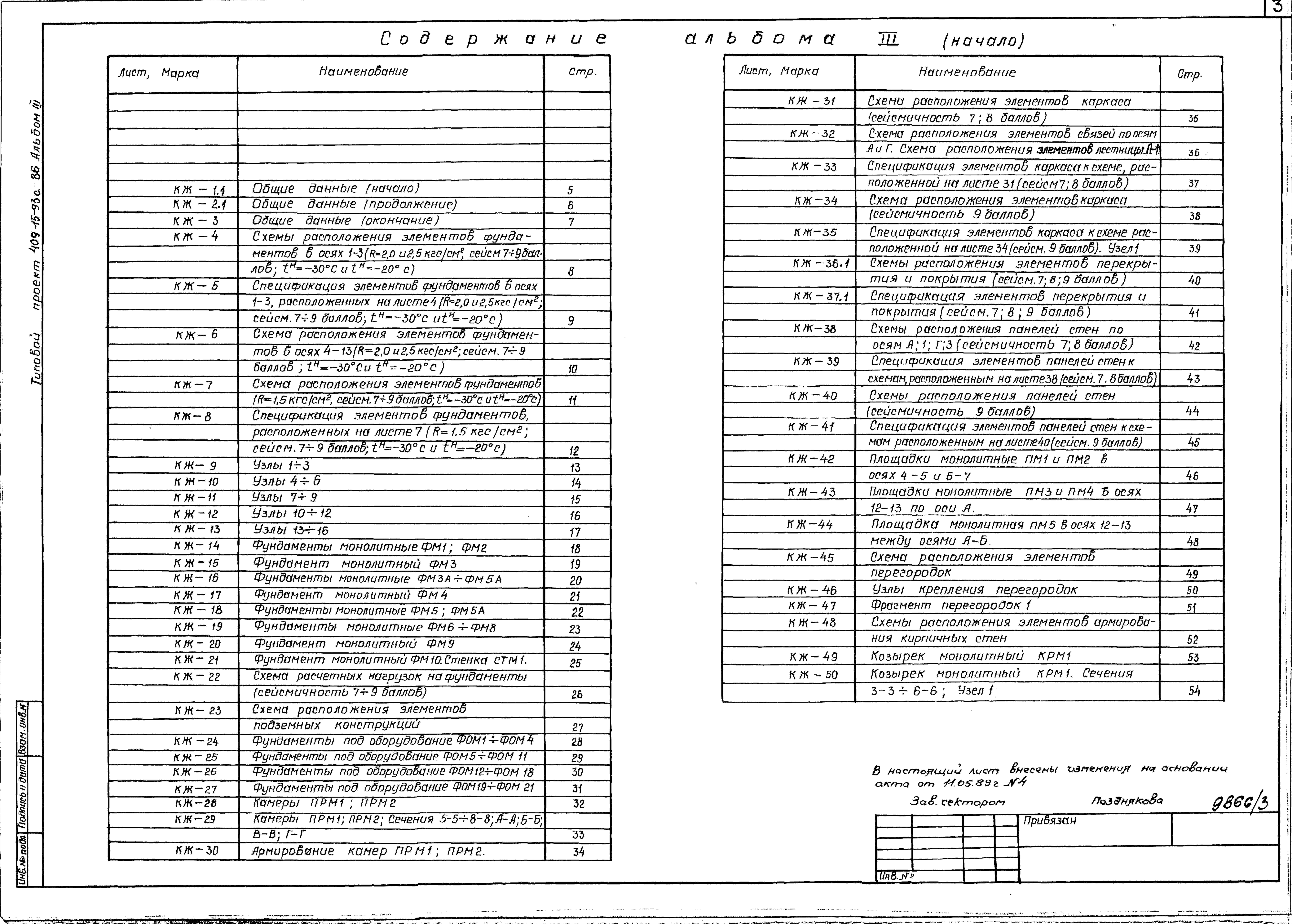

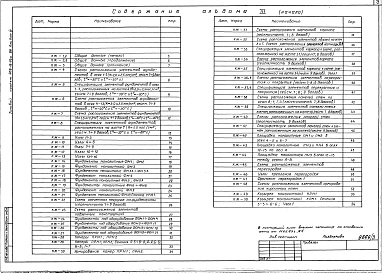

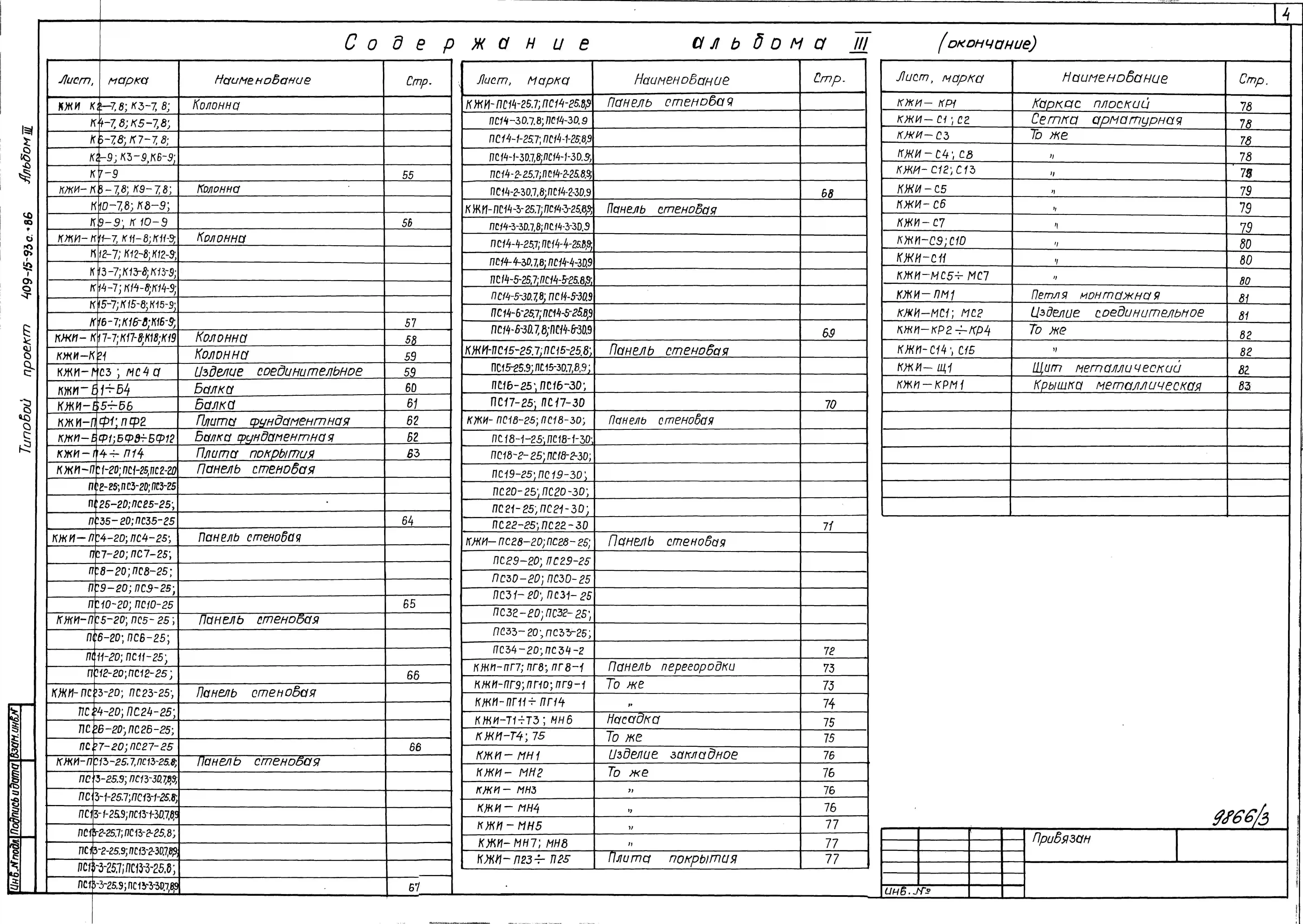

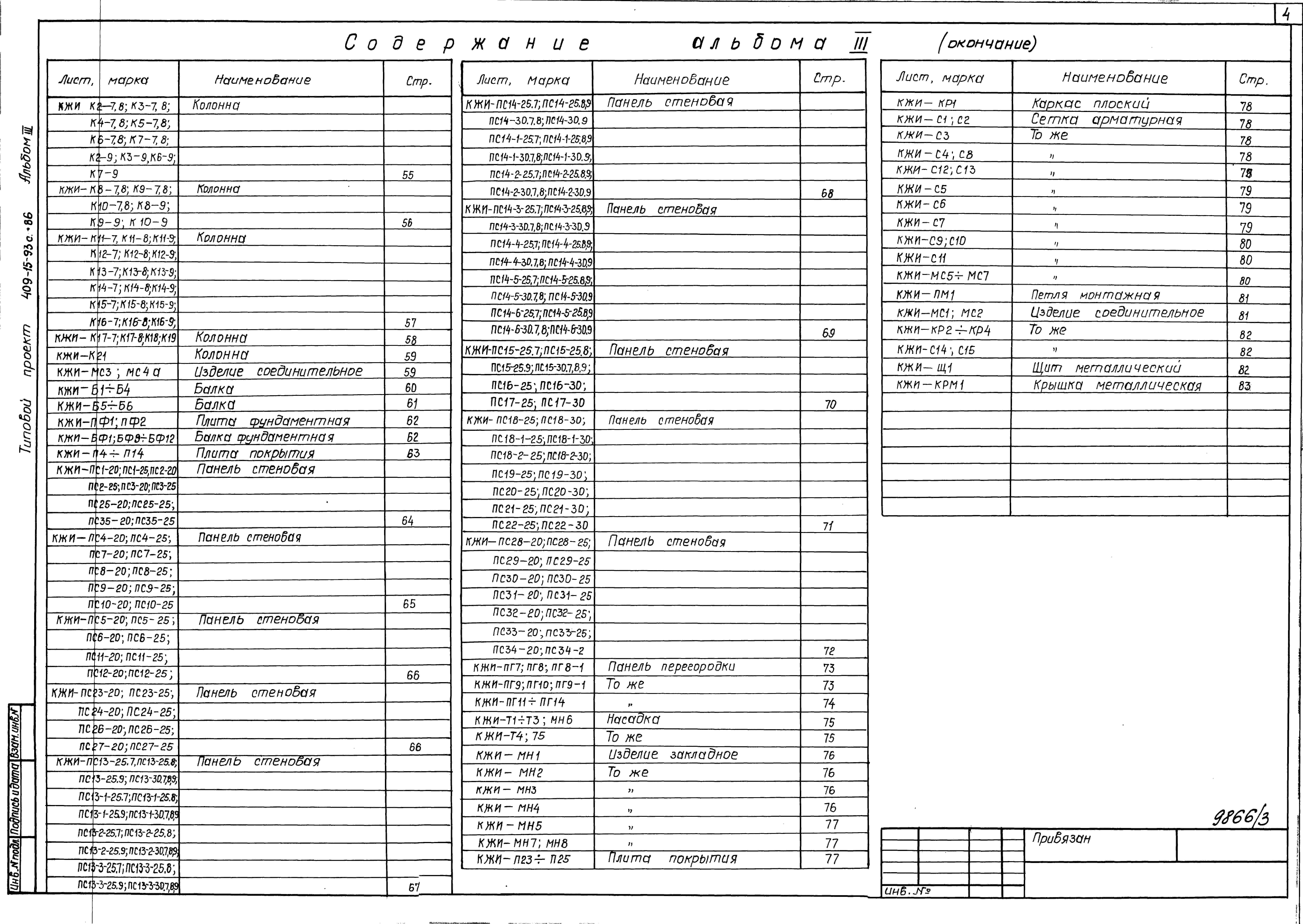

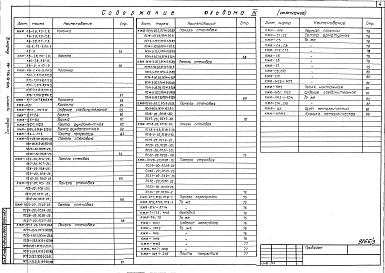

Альбом 3
Конструкции железобетонные
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

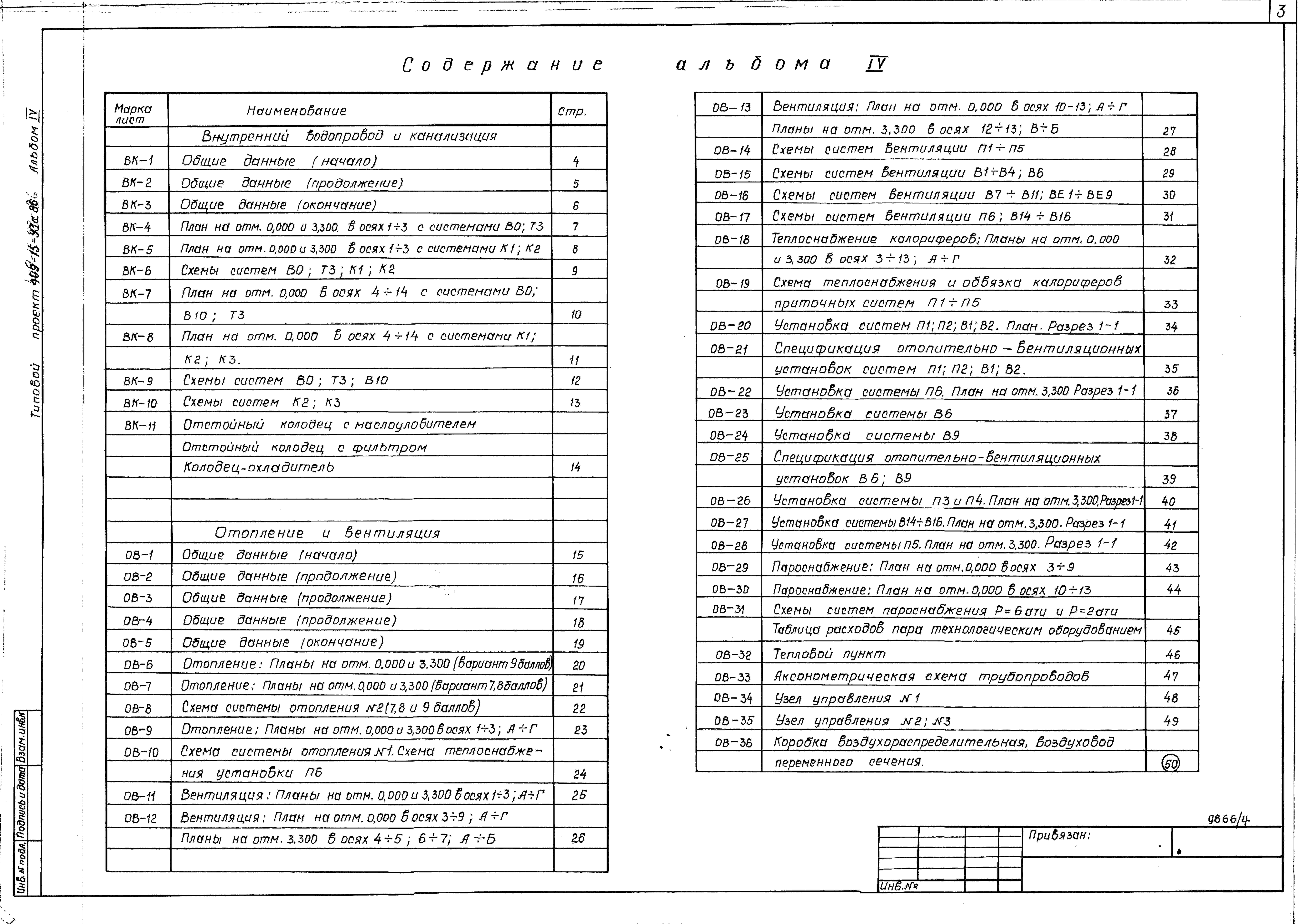

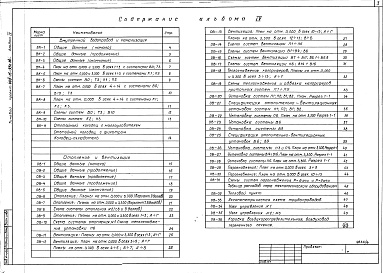

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

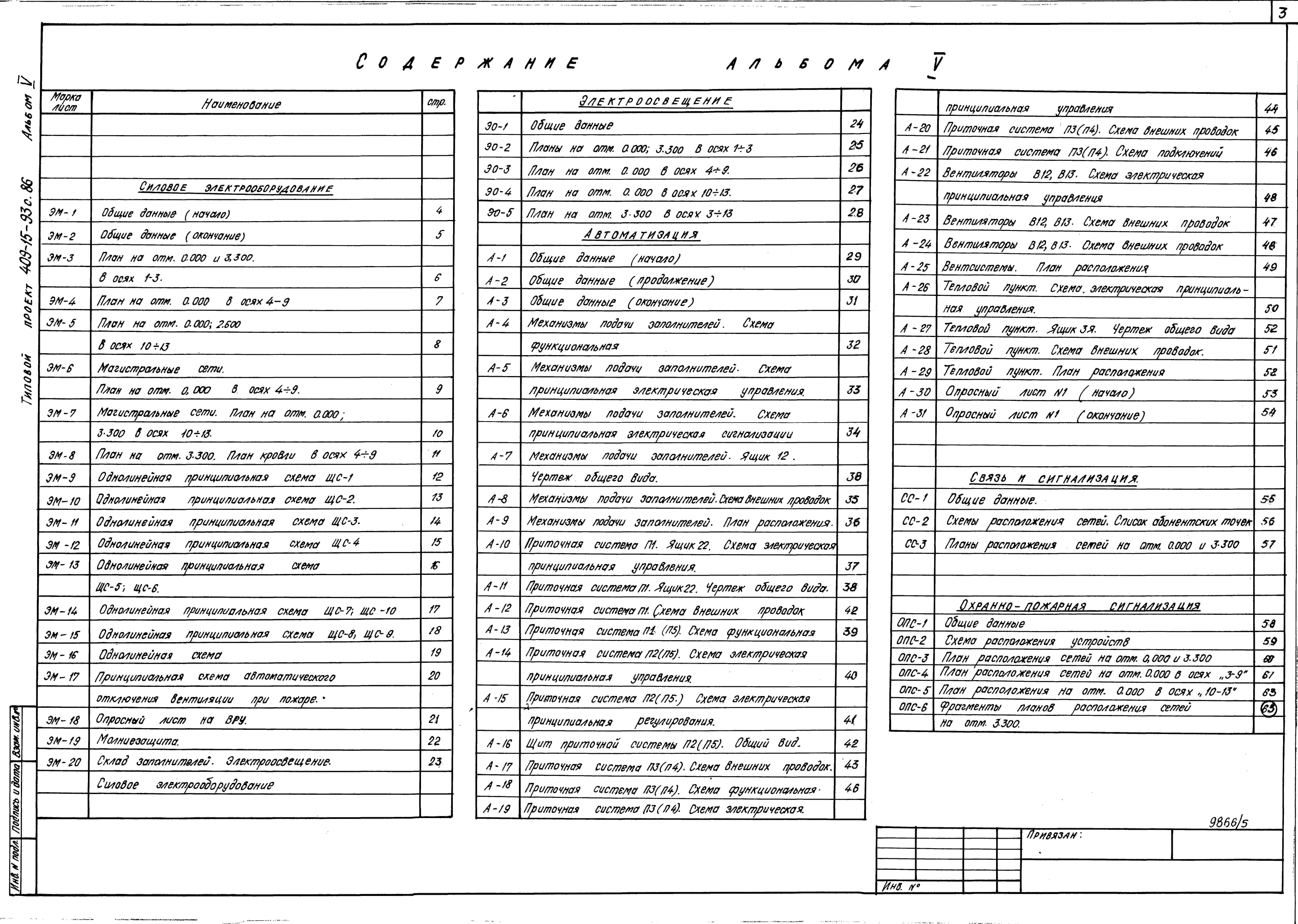

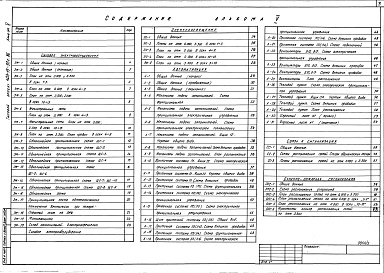

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

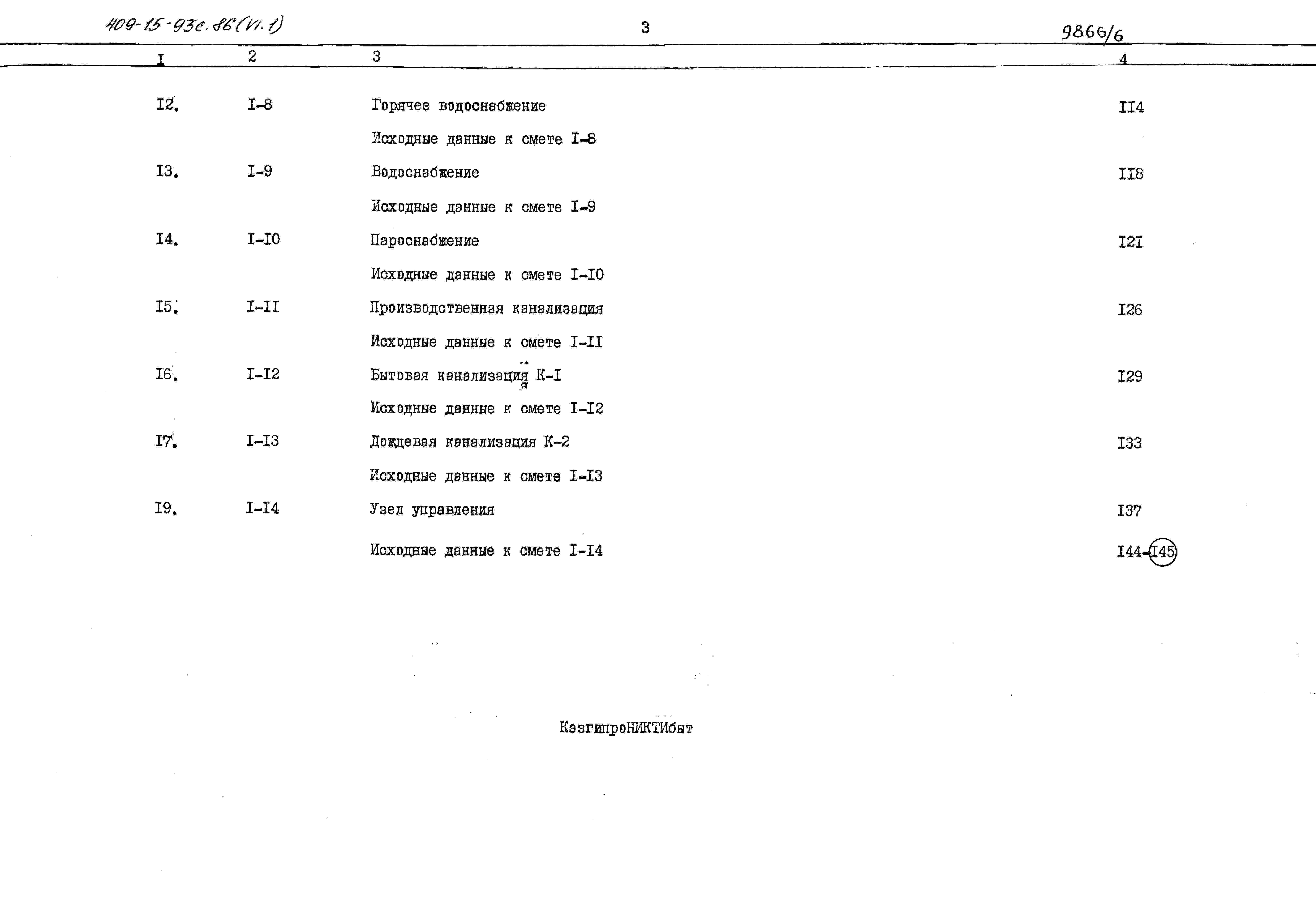

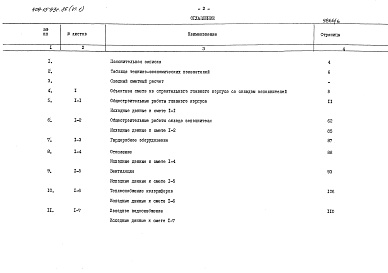

Альбом 6

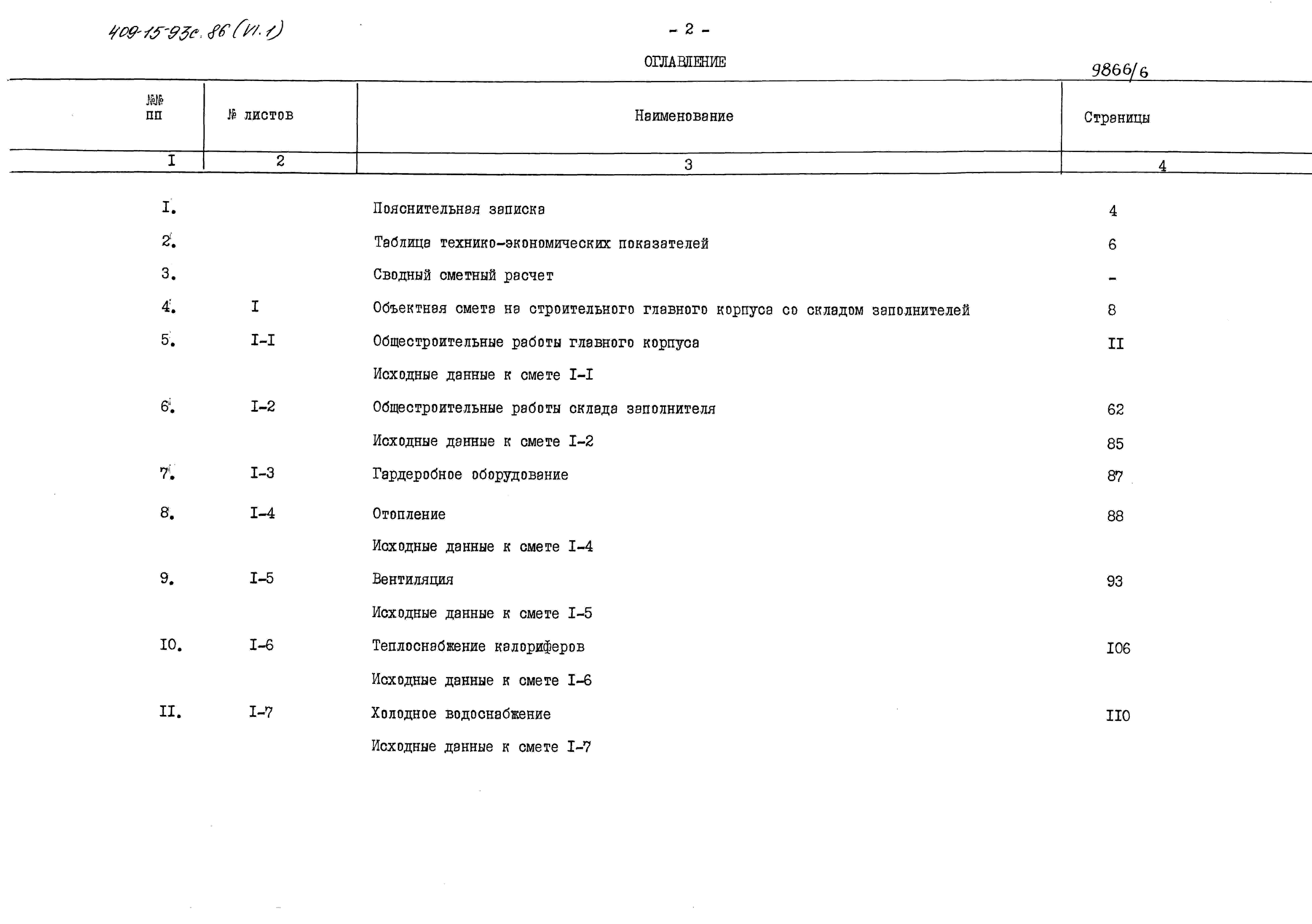

Сметы. Книги 1, 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

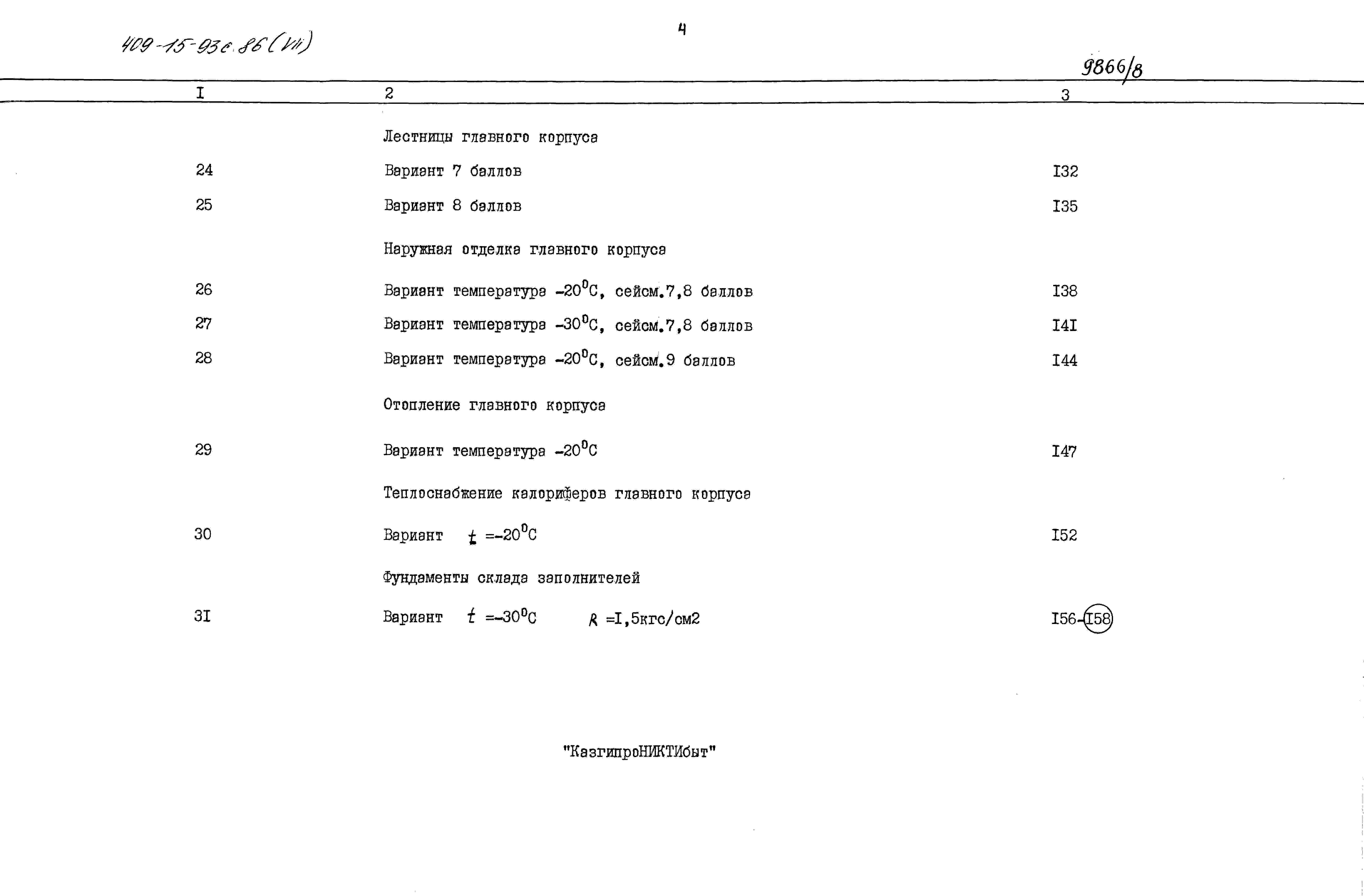

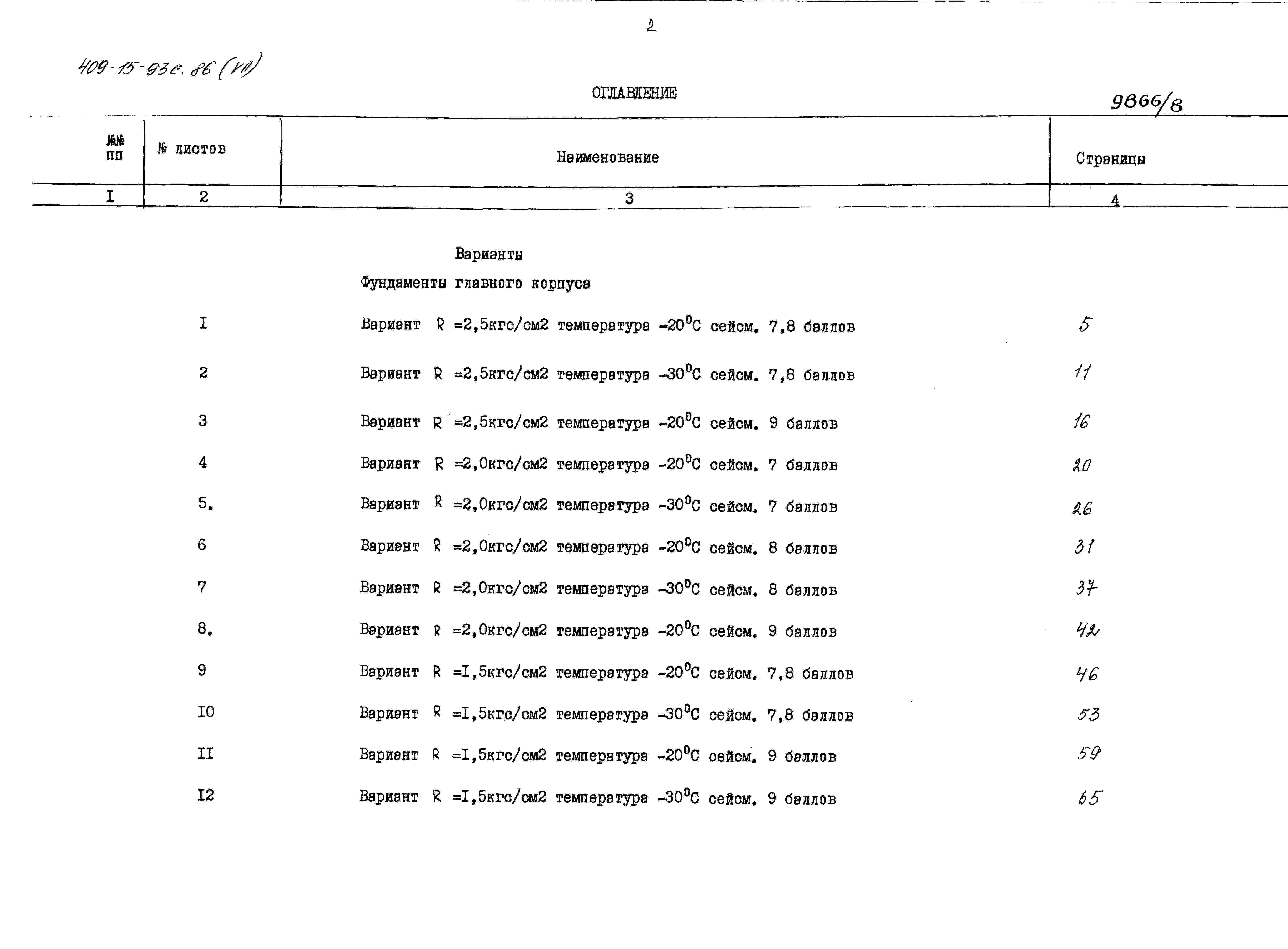

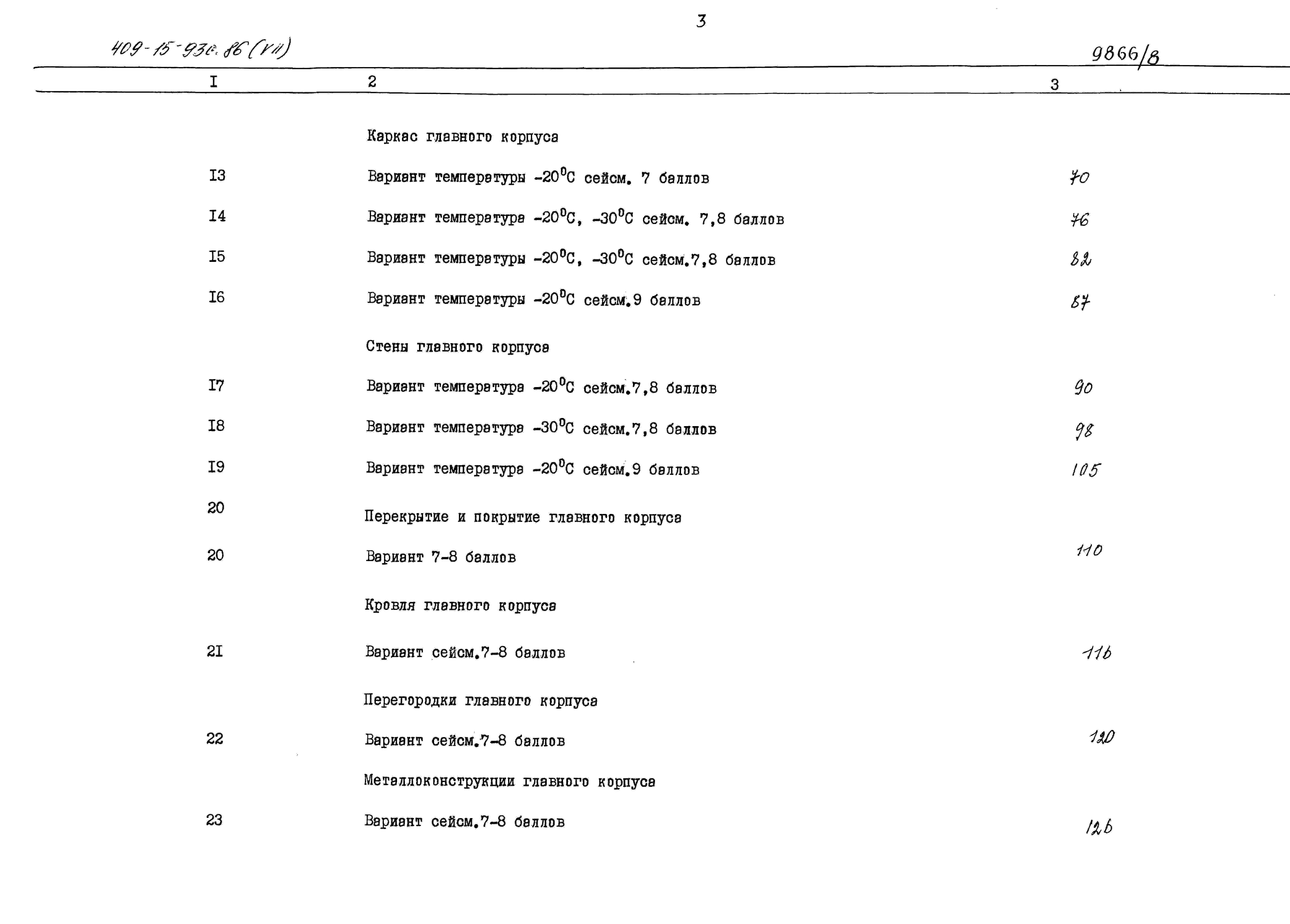

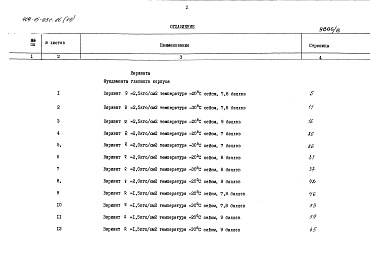

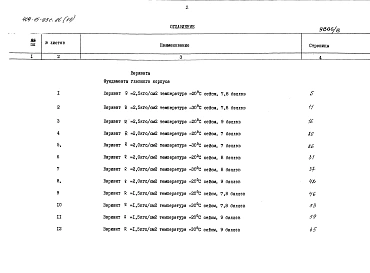

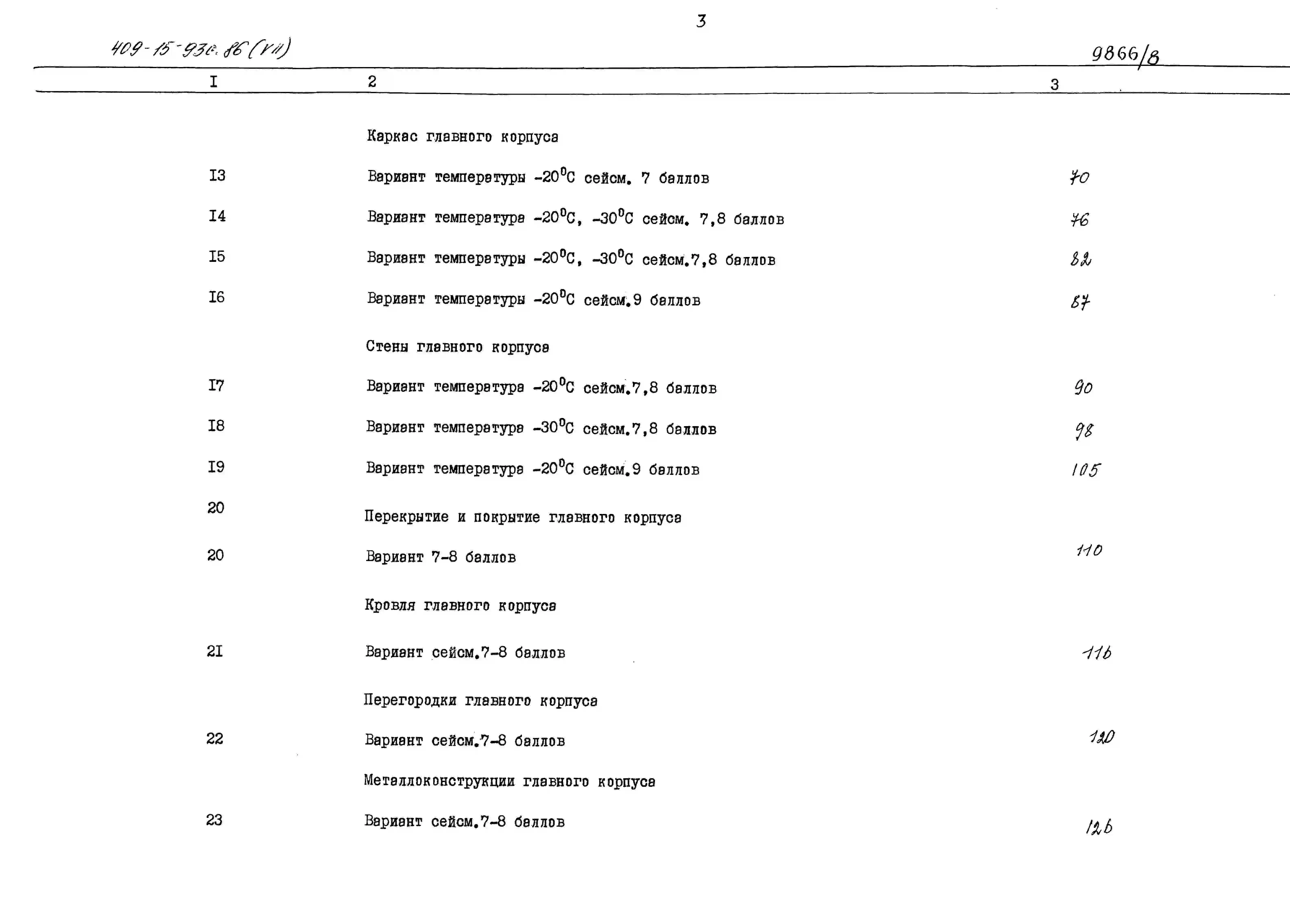

Альбом 7

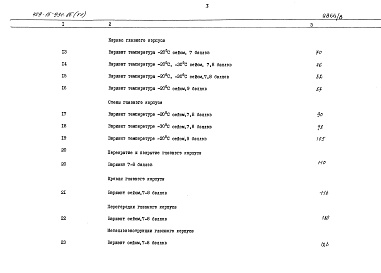

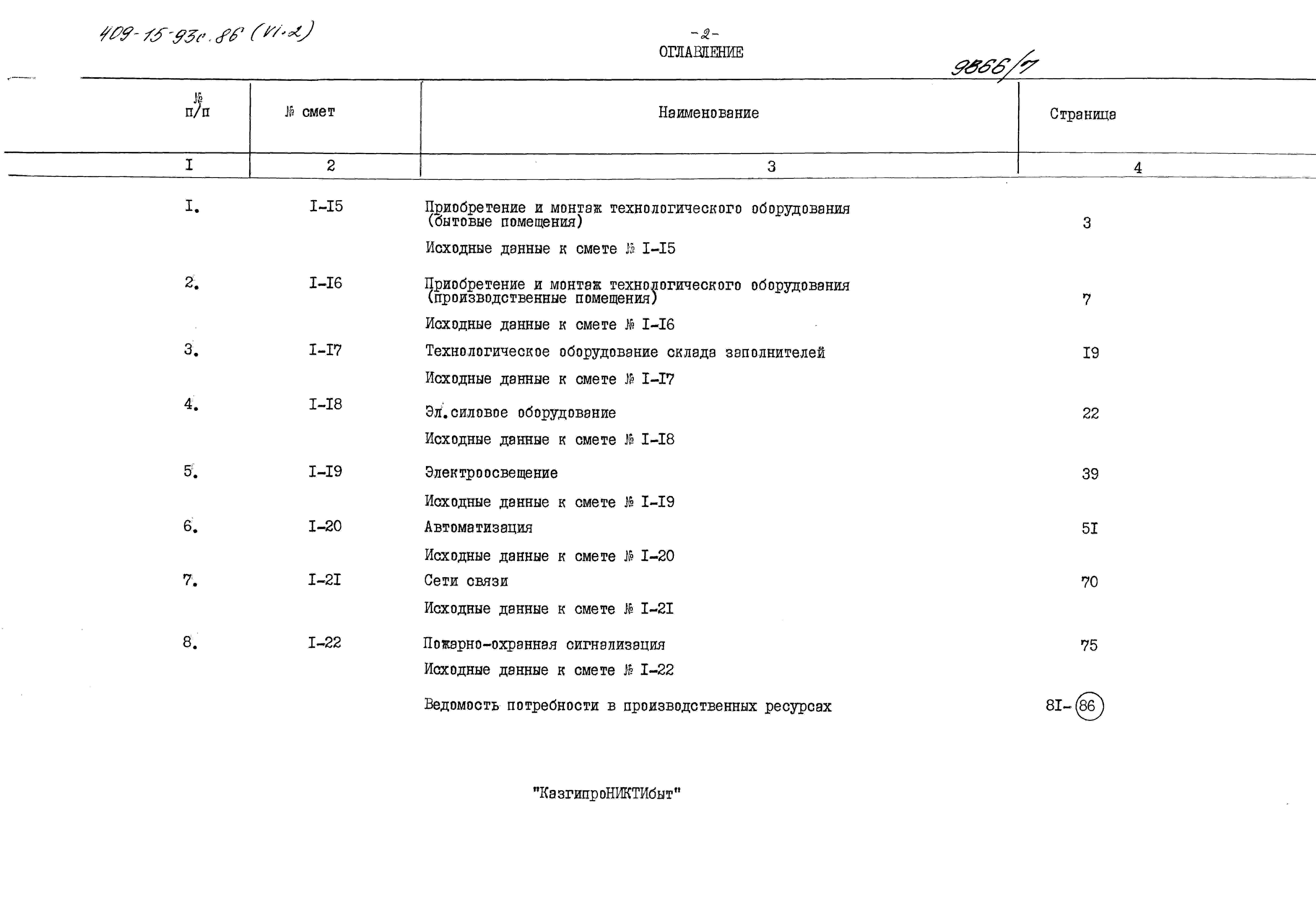

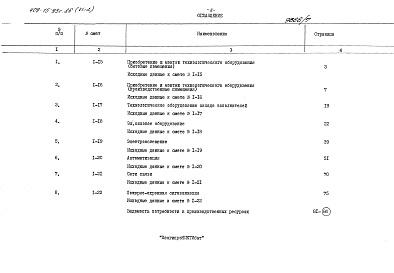

Сметы (дополнительные варианты)
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

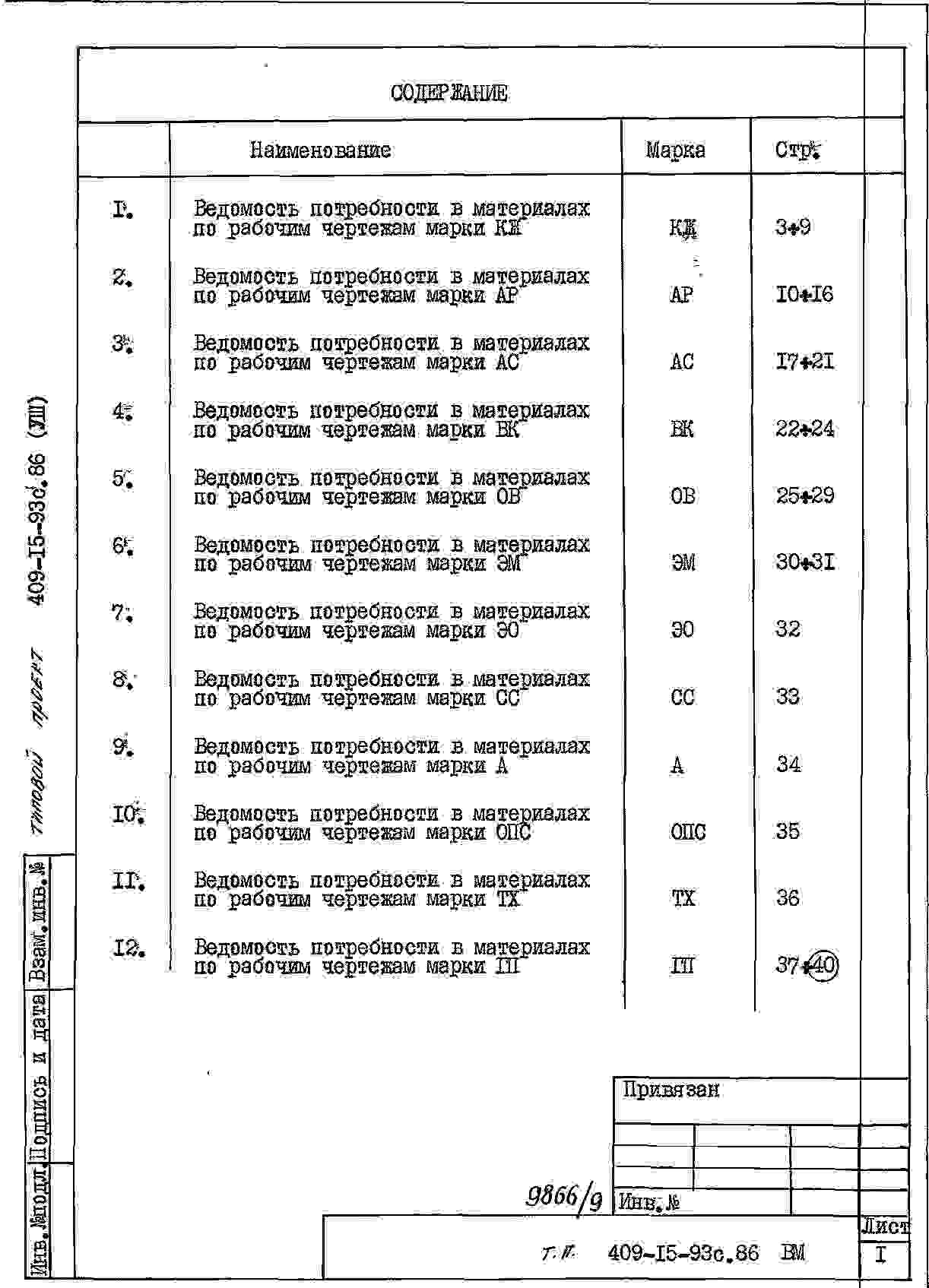

Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

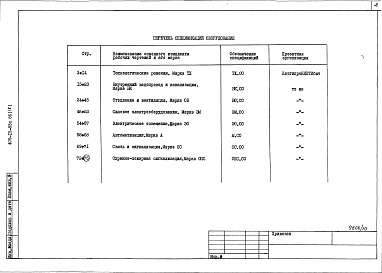

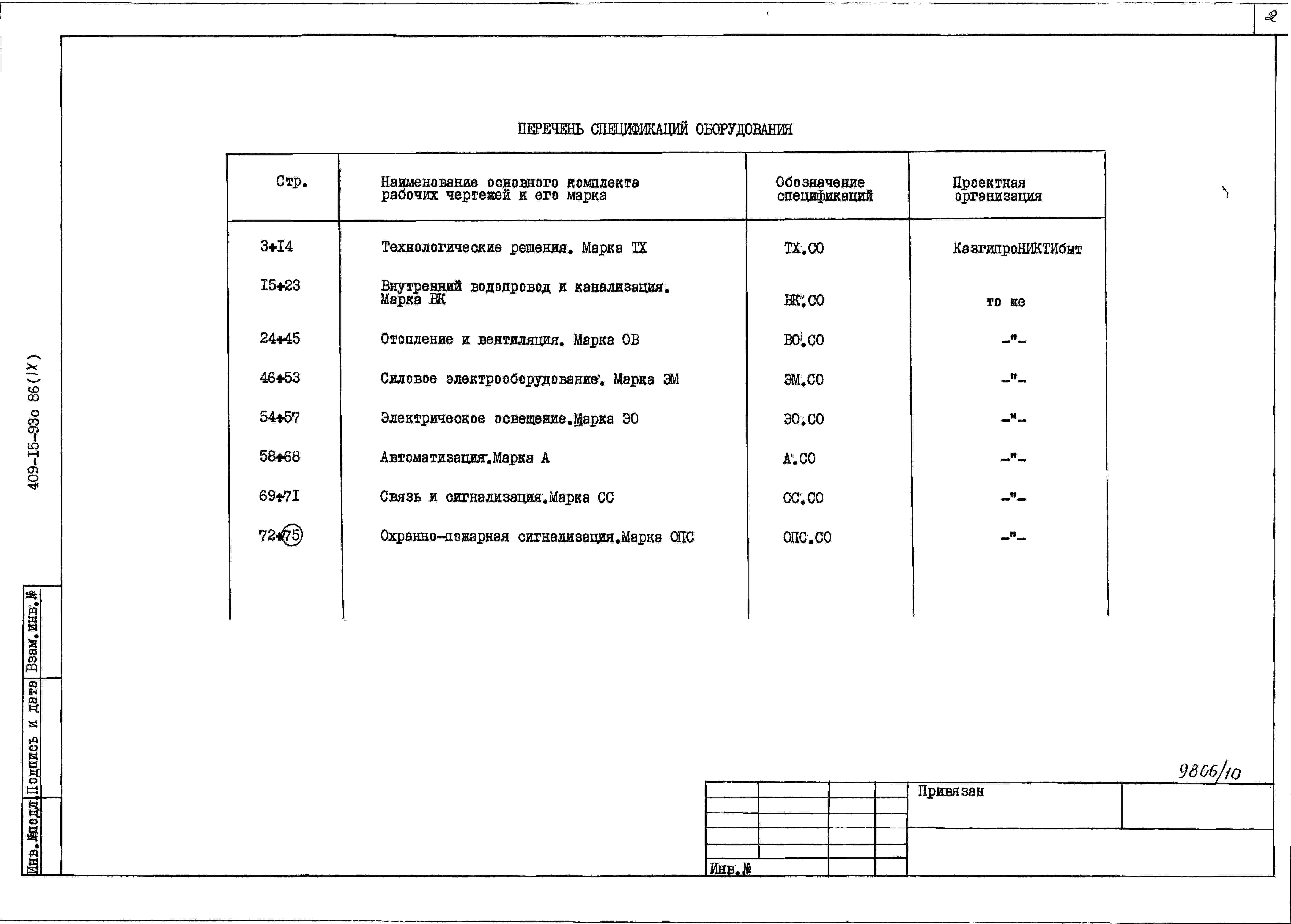

Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
1. Вестибюль – 44,5 м2.
2. Охранно-пожарная сигнализация – 11,8 м2.
3. Кладовая белья – 6,3 м2.
4. Гардеробная для спец. одежды – 8,6 м2.
5. Мужской санузел – 4,0 м2.
6. Женский санузел – 4,0 м2.
7. Кладовая уборочного инвентаря – 5,2 м2.
8. Тепловой пункт – 25,7 м2.
9. Подсобная – 10,1 м2.
10. Моечная – 5,0 м2.
11. Буфет на 12 мест – 22,6 м2.
12. Красный уголок – 20,1 м2.
13. Распираторная – 14,5 м2.
14. Тамбур – 6,6 м2.
15. Коридор – 58,8 м2.
16. Комната общественных организаций – 13,7 м2.
17. Венткамера – 160,1 м2.
18. Женский гардероб – 8,97 м2.
19. Комната гигиены женщины – 2,8 м2.
20. Душевые – 7,3 м2.
21. Мужской гардероб – 29,9 м2.
22. Бухгалтерия – 18,2 м2.
23. Приемная – 18,0 м2.
24. Кабинет зав. строй двора – 18,0 м2.
25. Комната мастера нормировщика – 18,2 м2.
26. Электрощитовая – 26,1 м2.
27. Инструментально-раздаточная кладовая – 10,2 м2.
28. Деревообрабатывающее отделение с участком антисептирования – 352,9 м2.
29. Лаборатория – 28,1 м2.
30. Сушильный участок – 57,2 м2.
31. Известегасильный участок – 25,8 м2.
32. Бетоносмесительный участок – 35,9 м2.
33. Отделение изготовления железобетонных изделий – 134,5 м2.
34. Ремонтно-механическое отделение – 135,3 м2.
35. Кузнечный участок – 52,4 м2.
36. Окрасочный участок – 36,0 м2.
37. Клееприготовительный участок – 8,9 м2.
38. Краскоприготовительное отделение – 36,5 м2.
39. Заточный участок – 14,9 м2.
40. Уголок по технике безопасности, место для курения – 41,6 м2.
41. Склад – 216,0 м2.
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ.
ГЛАВНЫЙ КОРПУС.
1. Станок универсальный УП-1 – 1 шт.
2. Станок строгальный С-25-1А – 1 шт.
3. Станок фуговальный СФ6-1 – 1 шт.
4. Станок торцовочный ЦКБ-40 – 1 шт.
5. Станок комбинированный К-25 – 1 шт.
6. Лесосушильная камера ВА-2 – 1 шт.
7. Стол роликовый ТХН-33 – 7 шт.
8. Стол роликовый ТХН-32 – 3 шт.
9. Вайма для сборки оконных переплетов и дверных полотен ТХН-39 – 1 шт.
10. Устройства вайм для сборки форточек К 874 – 1 шт.
11. Ванна для антисептирования ТХН-43 – 1 шт.
12. Трек сушильный К 363 – 12 шт.
13. Лебедка реверсивная ТЛ-9А-1 – 2 шт.
14. Вертикально-сверлильный станок 2Н-125 – 1 шт.
15. Стенд для гидравлических испытаний К 877 – 1 шт.
16. Токарно-комбинированный станок 1Е-95 – 1 шт.
17. Станок трубогибочный СТД-439 – 1 шт.
18. Зигмашина Ц-27-14 – 1 шт.
19. Отрезной станок с ножовочной пилой 8725 – 1 шт.
20. Трубонарезной механизм ВМС-2А – 1 шт.
21. Точильно-шлифовальный 2-х сторонний станок 3К631 – 1 шт.
22. Сварочный трансформатор ТД-300 – 1 шт.
23. Стол для электросварочных работ ОКС-7523 – 1 шт.
24. Горн на один огонь К 267 – 1 шт.
25. Наковальня двурогая ГОСТ 11398-75 – 1 шт.
26. Пресс гидравлический Р 324 – 1 шт.
27. Кран подвесной однобалочный ГОСТ 7890-73 – 2 шт.; кран подвесной электрический однобалочный ГОСТ 7890-1 шт.
28. Бадья для бетона ТХН-21 – 2 шт.
29. Известегасилка СМ-1247 – 1 шт.
30. Таль электрическая передвижная ТЭ-0,25-311 – 1 шт.
31. Бункер расходный – 1 шт.
32. Бетоносмеситель СБ-80А – 1 шт.
33. Склад цемента автомеханический СБ-33ВВ – 1 шт.
34. Станок для правки и резки СМЖ-357 – шт.
35. Станок для резки арматурной стали СМЖ-172А – 1 шт.
36. Машина для точечной сварки МТ-1222 – 1 шт.
37. Пилоножеточильный станок ТчП6-4 – 1 шт.
38. Универсальный заточный станок ЗД641Е – 1 шт.
39. Мешалка для красящих составов СО-140 – 1 шт.
40. Мешалка двухвальная СО-137 – 1 шт.
41. Верстак с нижним откосом ТХН-26 – 1 шт.
42. Шкаф для красок и кистей ТХН-24 – 1 шт.
43. Пресс гидравлический П-10 – 1 шт.
44. Прибор для испытания образцов 2035П-0,5 – 1 шт.
45. Стол для лабораторных работ К 288 – 1 шт.
СКЛАД ЗАПОЛНИТЕЛЕЙ.
46. Бункер приемный для заполнителей ТХН-36 – 1 шт.
47. Ленточный конвейер передвижной ТХ-12А – 1 шт.
ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС.
Производственная база ремстройучастка предназначена для обеспечения столярно-строительными изделиям, ж.б. изделиями, товарным бетоном, клееными и масляными малярными ставами, малогабаритными металлоконструкциями, сантехническими и кровельными заготовками и др. для ремонта и строительства жилья по индивидуальным заказам населения.
Основные технологические процессы скомпонованы в главном корпусе со складом заполнителей.
1. Деревообрабатывающий участок. Пиломатериал поступают автотранспортом и складируются на открытой площадке. Пиломатериалы формируются в штабель на вагонетку и подаются в сушильную камеру. Высушенные пиломатериалы подаются в деревообрабатывающее отделение для переработки. На участке установлены станки, позволяющие производить поперечный и продольный раскрой материала, строжку и фуговку. Сборка изделий производится в ваймах и на верстаках. Окраска изделий осуществляется в окрасочном отделении.
2. Отделение изготовления железобетонных изделий. Заполнители (песок, щебень) поступают автотранспортом и складируются на складе заполнителе, отсюда с помощью грейфера и передвижного конвейера подаются в расходные бункера бетоносмесительного участка. Цемент хранится в автоматизированном складе емкостью 25 т. Бетоносмесительный участок оборудован бетоносмесителем СБ-80.
Дозирование составляющих производится на весовом устройстве с гидравлическим датчиком, на котором устанавливается скиповый подъемник. Подача бетона в цех производится в бадье, установленной на тележке.
Формование изделий – в формах, уплотнение – поверхностными и глубинными вибраторами. Изготовление каркасов производится на специализированном оборудовании. Тепловлажностная обработка железобетонных изделий осуществляется в камере ямного типа габаритом 4,2х2; 5х1,7 в течении 10-12 часов.
Получение известкового молока производится в известегасилке СМ-1247. Из известегасилки молоко поступает в две гасильные ямы, где выдерживается 5-6 дней.
Товарные смеси (бетон товарный, раствор товарный цементный, раствор товарный известковый) поступают на стройучастки автотранспортом.
3. Ремонтно-механическое отделение предназначено для производства сантехнических работ и изготовления мелких поковок и металлоконструкций, ремонта оборудования. В отделении установлен комплект металлорежущих станков, обеспечивающий выполнение токарных, фрезерных и сверлильных работ.
4. Краскоприготовительное отделение с окрасочным участком предназначено для производства красящих составов, шпаклевки, замазки.
5. Склад заполнителей. В складе заполнителей, состоящих из трех отсеков, хранится песок, щебень фр.5-10 10-20. Емкость склада 300 м3. С помощью транспортера заполнители поступают в главный корпус.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты – монолитные железобетонные из бетона М150, типоразмеров – 4, сборные железобетонные по серии 1.020-1/83, вып.1-1, типоразмеров – 2.
Колонны – сборные железобетонные по серии 1.020.1-2С вып.2-5, часть 1, типоразмер – 1; по серии 1.423-3, вып.1, типоразмер – 1, по серии 1.427.1-3, вып.1, типоразмеров – 3.
Ригели – сборные железобетонные по серии 1.020.1-2С вып.3-1, типоразмеров – 3.
Перекрытия – сборные железобетонные плиты по серии 1.041.1-2, вып.1, типоразмеров – 3.
Стены – сборные панели из легкого бетона по серии 1.030.1-1, вып.1-1, типоразмеров – 12, по серии 1.432-15, вып.1, 2, типоразмеров – 2.
Перегородки – сборные панели из легкого бетона и железобетонные по серии 1.030.9-2, вып.1, типоразмеров – 5; гипсобетонные по серии 1.030.9-2, вып.0, армокирпичные.
Покрытия – сборные железобетонные плиты по серии 1.041.1-2, вып.1, типоразмеров – 3.
Лестница – сборная железобетонная по серии 1.050.1-2, вып.1, 2.
Фермы – металлические по серии 1.460.3-17, вып.1, типоразмер – 1.
Фермы – сборные железобетонные по серии 1.063.1-1, вып.1, типоразмер – 1.
Кровля – рулонная.
Утеплитель административно-бытовой части – пенобетон γ=200 кг/м3.
Окна – деревянные по ГОСТ 12506-81, типоразмеров – 2; по ГОСТ 11214-86, типоразмеров -3.
Двери – деревянные по ГОСТ 6629-74, типоразмеров – 4; по ГОСТ 14624-84, типоразмеров – 6; по серии 2.435-6, вып.1, типоразмеров – 2.
Ворота – по серии 1.435.9-17.
Полы – линолеум, мозаичные плитки, керамическая плитка, бетон, цемент.
Наибольшая масса монтажного элемента (фундамент) – 5,30 т.
Отделка наружная – цементно-песчаный раствор с мраморной крошкой.
Внутренняя отделка – затирка, частичная штукатурка, покраска, керамическая плитка.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – объединенный: хозяйственно-питьевой, производственно-противопожарный; напор на вводе – 16 м, при пожаротушении – 29 м.
Канализация – раздельная: хозяйственно-бытовая и производственная в наружную сеть.
Отопление – центральное водяное, теплоноситель с параметрами 95-700С.
Вентиляция – приточно-вытяжная с механическим побуждением.
Горячее водоснабжение – от скоростного водоподогревателя.
Электроснабжение – от низковольтных сетей напряжением 380/220 В от трансформаторной подстанции.
Электроосвещение – лампами накаливания и люминесцентное.
Устройства связи – городская телефонная связь, городская радиофикация, охранно-пожарная сигнализация.
ДОПОЛНТЕЛЬНЫЕ ДАННЫЕ.
Сметная документация выполнена в нормах и ценах 1984 г. для территориального района. Расчетный показатель – 1000 руб. производственной программы.
Количество расчетных единиц – 200.


Нормативные документы

Номер документа
Наименование
Инструмент кузнечный для ручных и молотовых работ. Наковальни двурогие. Конструкция и размеры (с Изменением N 1)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры (не действует на территории РФ)
Двери деревянные для производственных зданий. Типы, конструкция и размеры
