Типовой проект 407-0-173.88 Схемы и низковольтные комплектные устройства релейной защиты и линейной автоматики ВЛ 500–750 кВ

Общие данные

Номер проекта

407-0-173.88

Наименование проекта

Схемы и низковольтные комплектные устройства релейной защиты и линейной автоматики ВЛ 500–750 кВ

История изменений

407-0-173.88
является заменой
является заменой
407-0-49, 407-0-111, 407-0-112

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

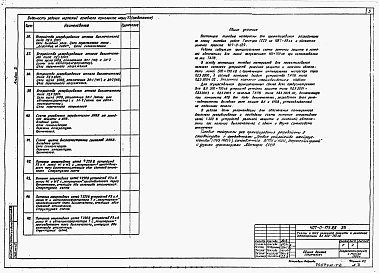

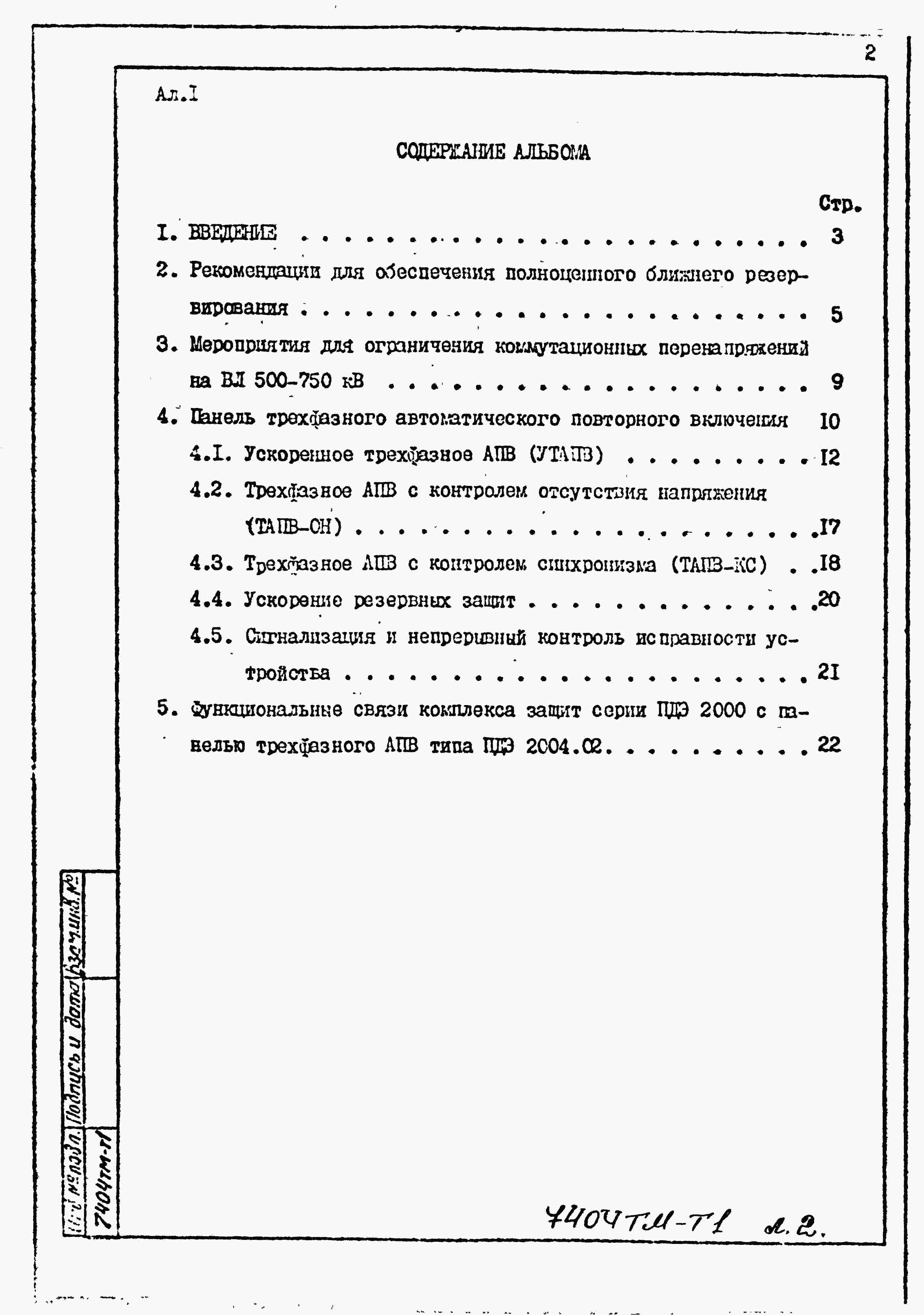

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

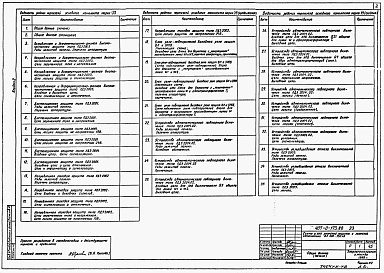

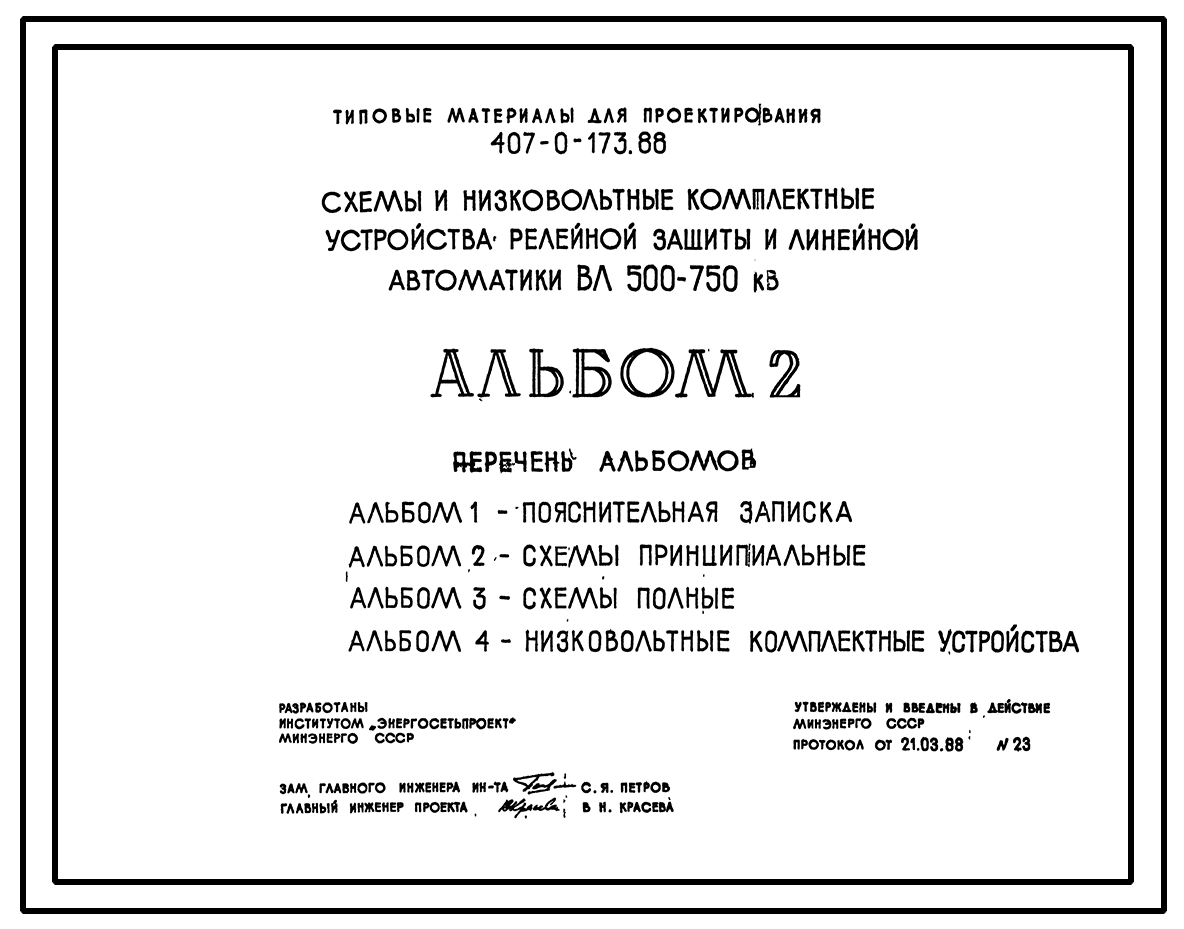

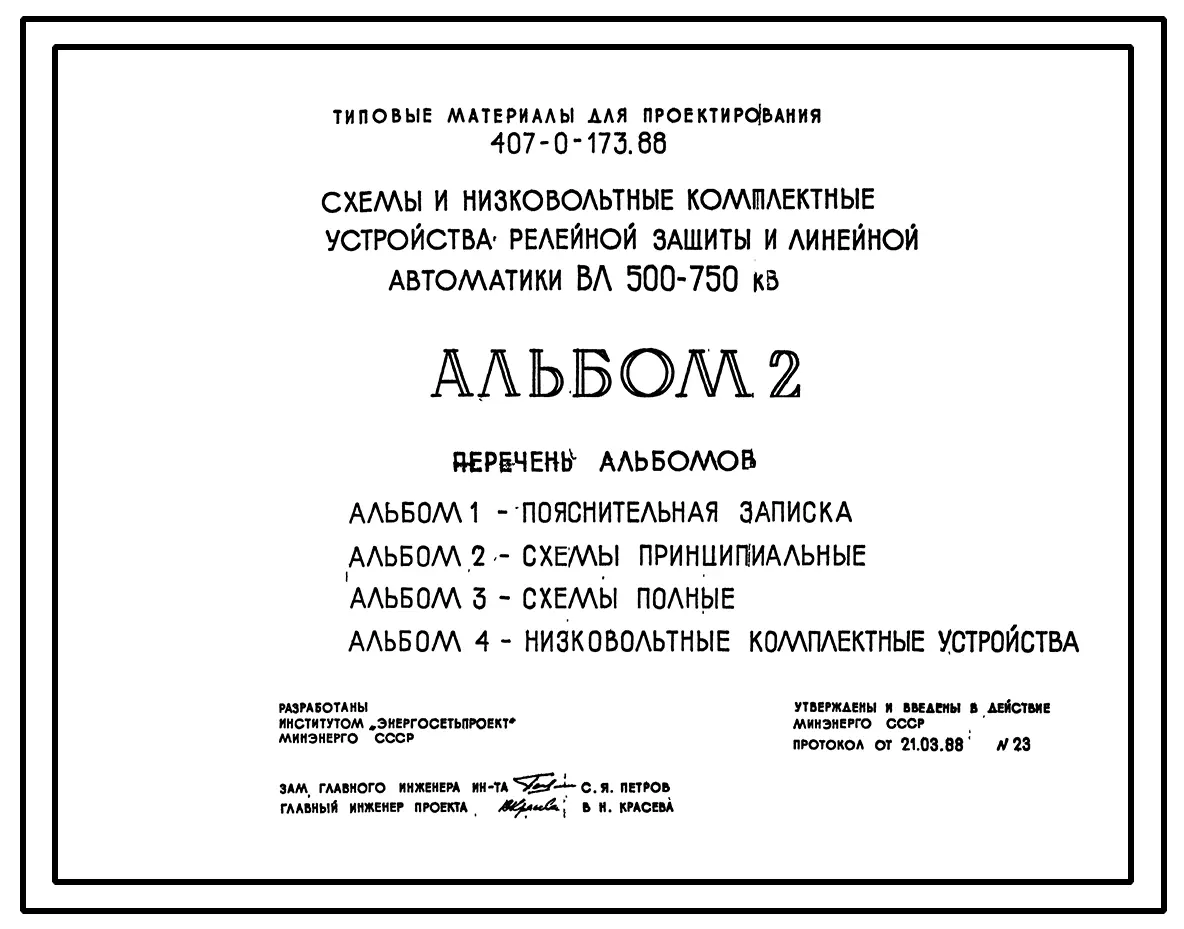

Альбом 2
Схемы принципиальные.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

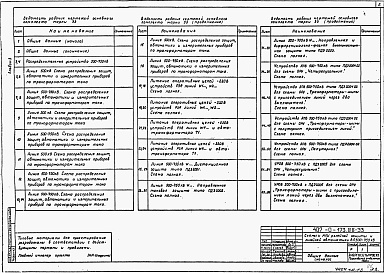

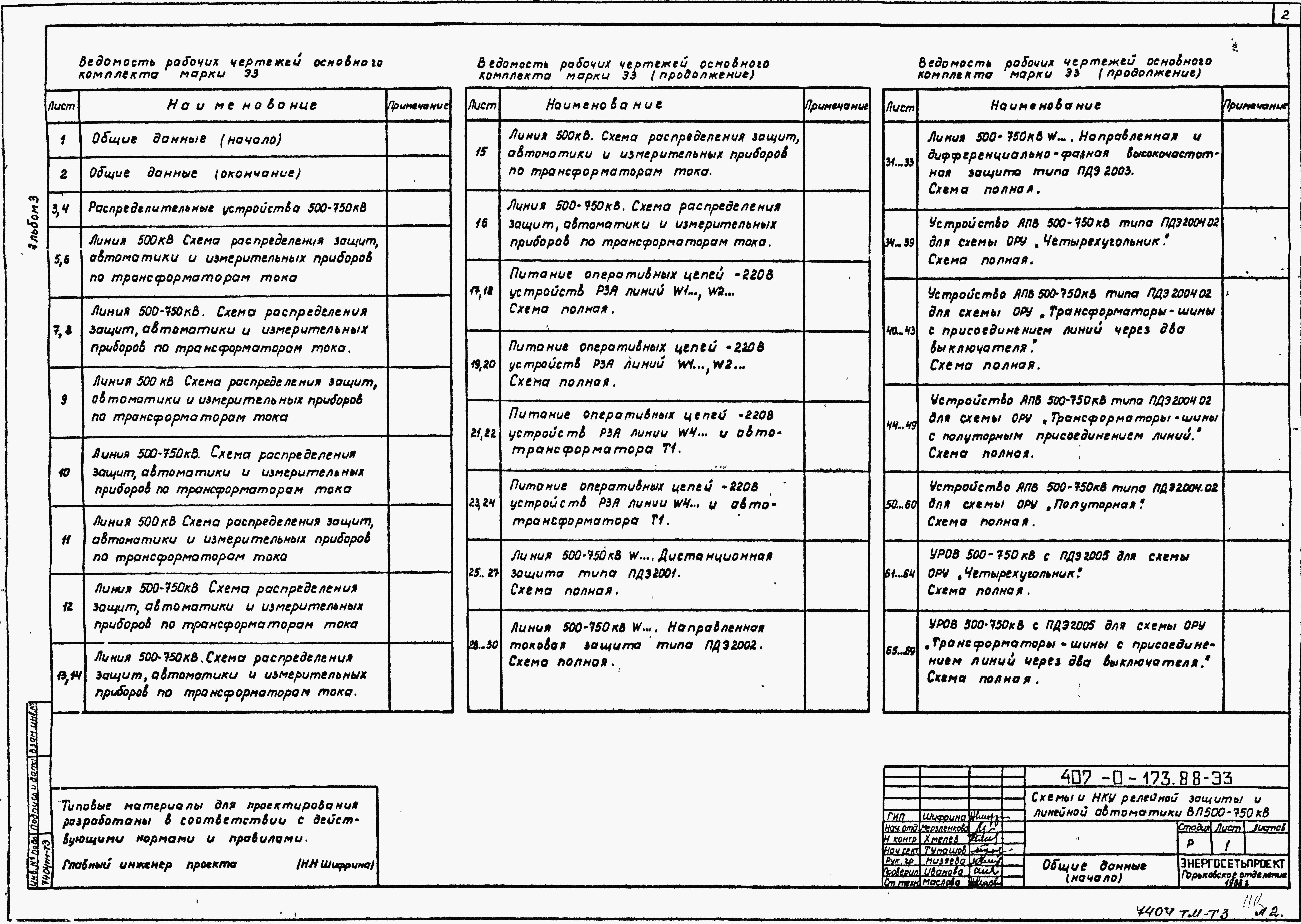

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

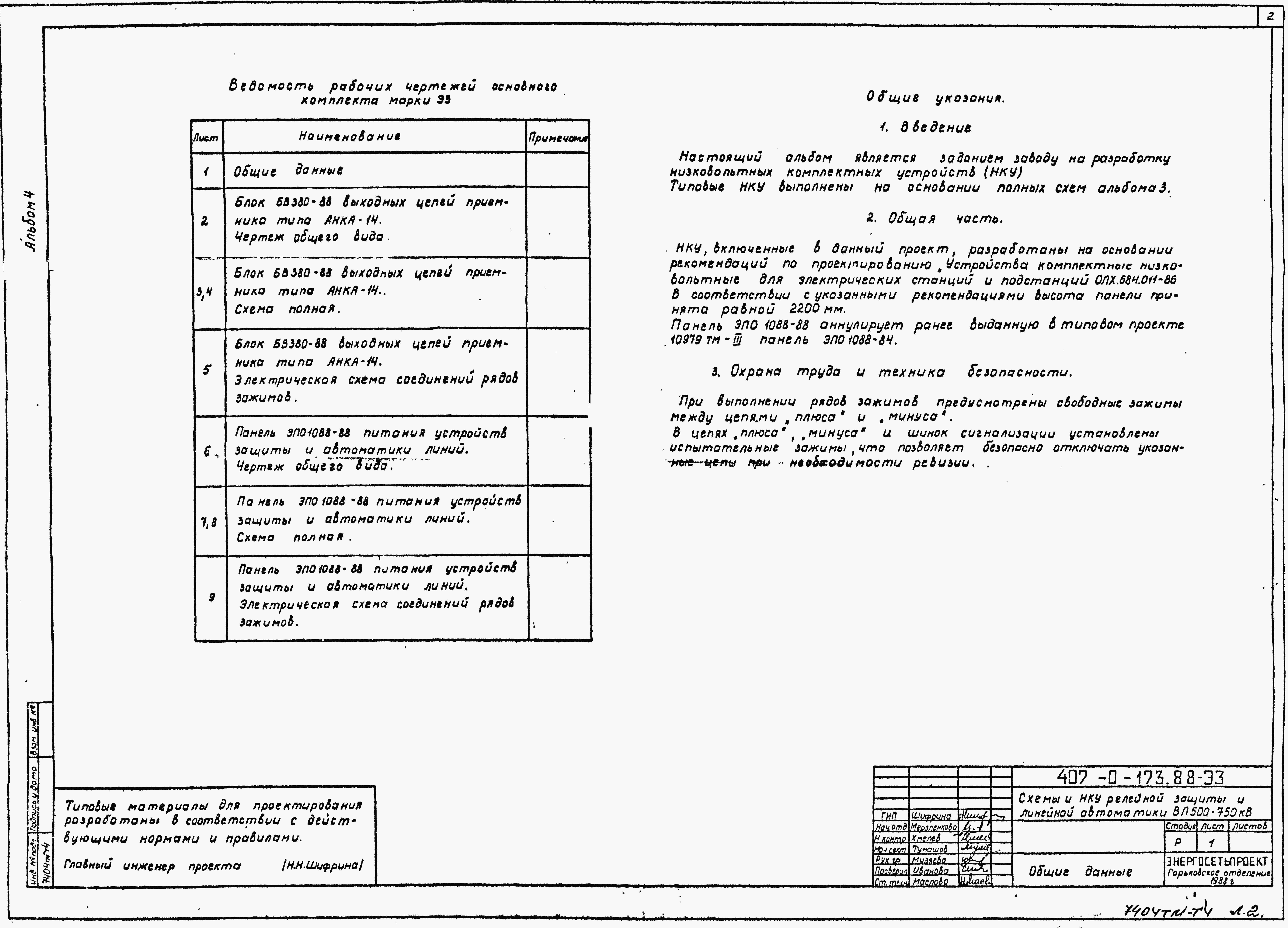

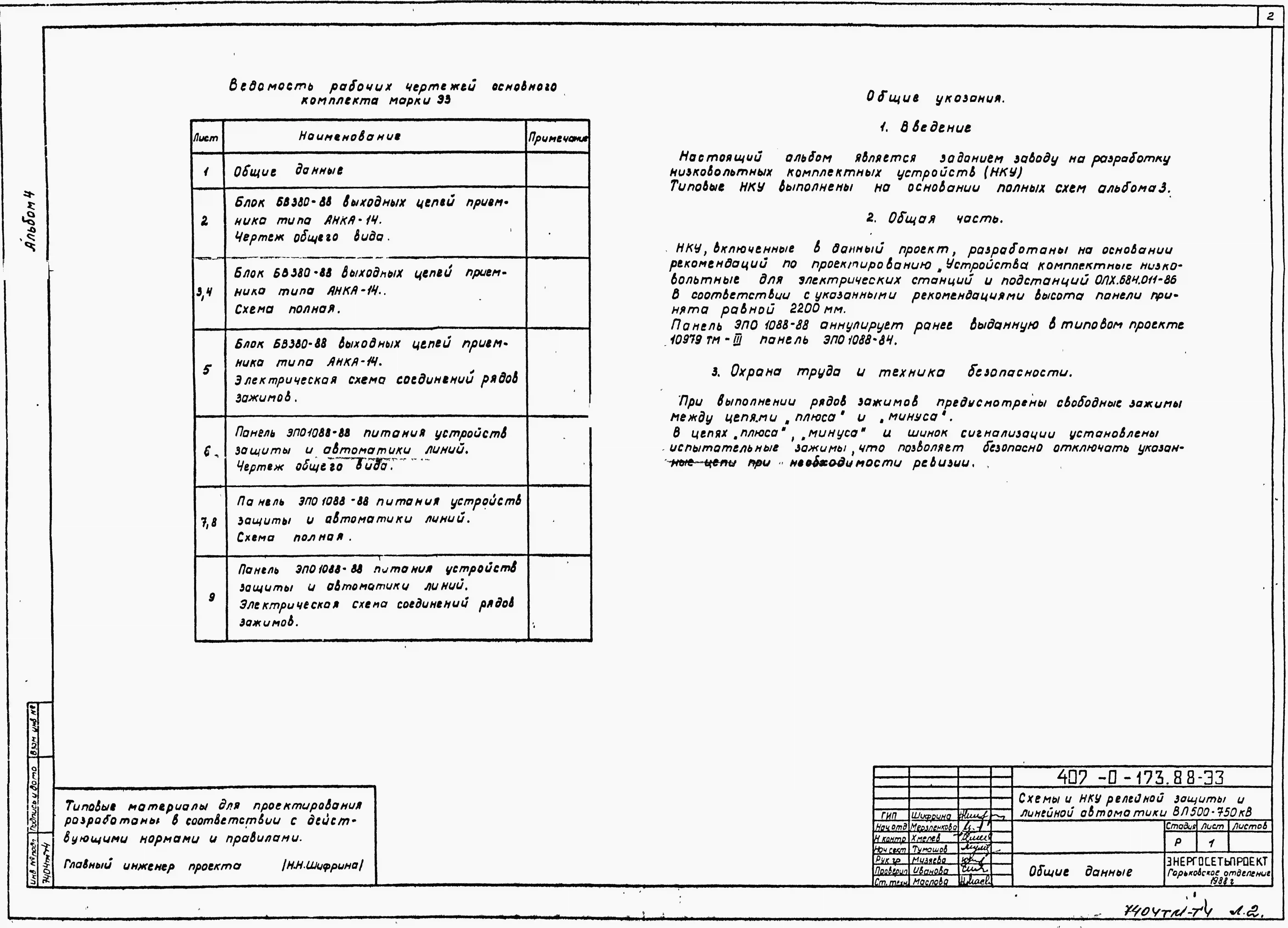

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Схемы и низковольные комплектные устройства релейной защиты и линейной автоматики ВЛ 500-750 кВ.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

В работе содержатся принципиальные, полные схемы и НКУ релейной защиты и линейной автоматики для линий напряжением 500÷750 кВ при использовании на них ТАПВ. Работа выполнена с применением комплекса устройств релейной защиты и автоматики линий 500÷750 кВ на интегральных микросхемах серии ПДЭ 2000, в состав которого входит новое устройство ТАПВ типа ПДЭ 2004.02.

Разработаны принципиальные схемы защит типа ПДЭ 2001, ПДЭ 2002, ПДЭ 2003, утройства АПВ типа ПДЭ 2004.02, УРОВ типа ПДЭ 2005, схема управления передатчиком АНКА от релейной защиты и АПВ, схема приема в.ч. сигналов АНКА.

Для осуществления функционаьных связей всех вышеуказанных устройств с панелью ТАПВ типа ПДЭ 2004.02, включающую три комплекта АПВ для трех выключателей, разработан блок реле-повторителей выходных резе защит ВЛ и УРОВ, устанавливаемый на отдельной панели. На основании принципиальных схем выполнены полные схемы и соответствующие НКУ.

Разработаны мероприятия, обеспечивающие повышение надежности всей системы релейной защиты и линейной автоматики, в частности, по повышению эффективности ближнего резервирования. Схемы выполнены для выключателей с одним или двумя соленоидами отключения.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Типовые материалы для проектирования разработаны взамен407- 0-129.

Снижение трудозатрат на проектирование от разового применения типовых материалов для проектирования составляет 138 чел.дн.
