Серия 1.862.1-8.94 Балки железобетонные односкатные пролетом 6; 7,5; 9 и 10,5 м для покрытий сельскохозяйственных зданий с уклоном кровли 1.4. Выпуск 1 Балки. Технические условия. Рабочие чертежи

Общие данные

Номер серии

1.862.1-8.94

Наименование серии

Балки железобетонные односкатные пролетом 6; 7,5; 9 и 10,5 м для покрытий сельскохозяйственных зданий с уклоном кровли 1.4. Выпуск 1 Балки. Технические условия. Рабочие чертежи

История изменений

1.862.1-8.94
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

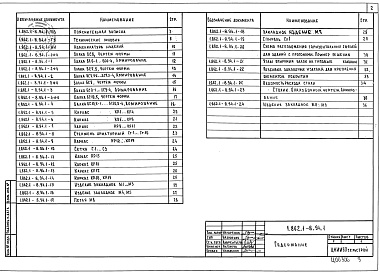

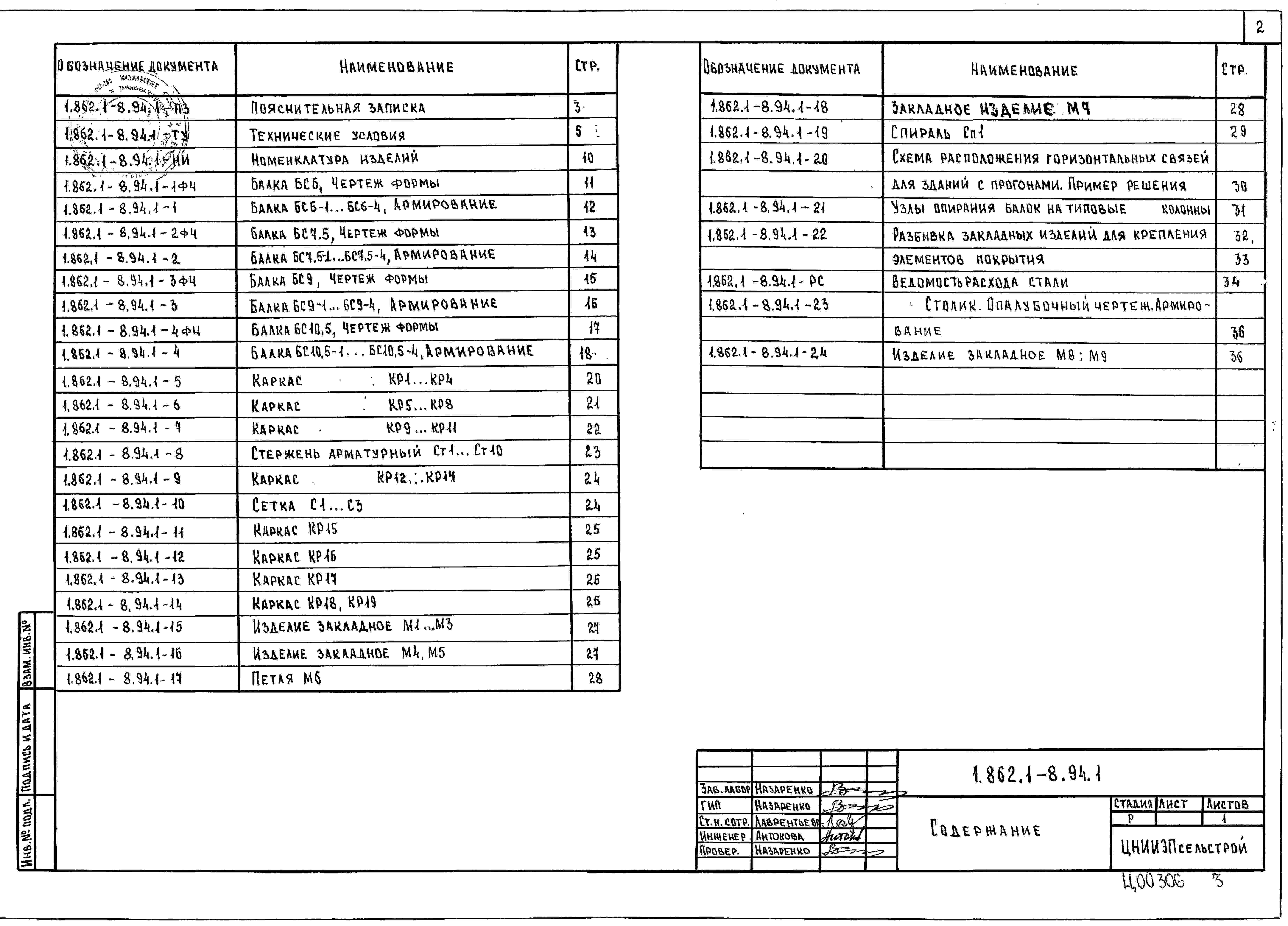

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Балки пролетом 6; 7,5 и 9 м запроектированы без предварительного напряжения арматуры, балки пролетом 10,5 м – предварительно напряженные.

Балки выполняются из тяжелого бетона классов по прочности на сжатие от В15 до В25.



В качестве напрягаемой арматуры принята:

а) стержневая горячекатаная арматура класса Ат-IVк по ГОСТ 10884-81;

б) стержневая горячекатаная арматура класса А-IIIа по ГОСТ 5781-82.

В качестве арматуры сварных каркасов и сеток предусмотрена стержневая арматура класса А-III по ГОСТ 5781-82.





МАРКИ ИЗДЕЛИЙ:



БС6-1; БС6-2; БС6-3; БС6-4; БС7,5-1; БС7,5-2; БС7,5-3; БС7,5-4; БС9-1; БС9-2; БС9-3; БС9-4; БС10,5-1АIIIв; БС10,5-2АIIIв; БС10,5-3АIIIв; БС10,5-4АIIIв; БС10,5-1АтIVк; БС10,5-2АтIVк; БС10,5-3АтIVк; БС10,5-4АтIVк.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Балки предназначены для покрытий сельскохозяйственных зданий с кровлей из асбестоцементных листов при уклоне 25%:

– возводимых в IIV географических районах по весу снегового покрова;

– для обычных условий строительства и для районов с расчетной сейсмичностью до 9 баллов.



Балки могут быть применены в покрытии с крышными вентиляторами, установленными на типовые железобетонные плиты.

Предел огнестойкости балок – 0,5 часа.



Расчетная температура наружного воздуха – минус 40оС.



Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.



Вес снегового покрова – 1,47 кПа / 150 кгс/м2.





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Расшифровка марки изделия БС10,5-2АIIIв:

БС – наименование конструкции – балка;

10,5 – пролет балки;

2 – порядковый номер балки, характеризующий ее несущую способность;

АIIIв – класс напрягаемой арматуры.



Настоящий выпуск разработан взамен выпуска 1 серии 1.862.1-2/88.
