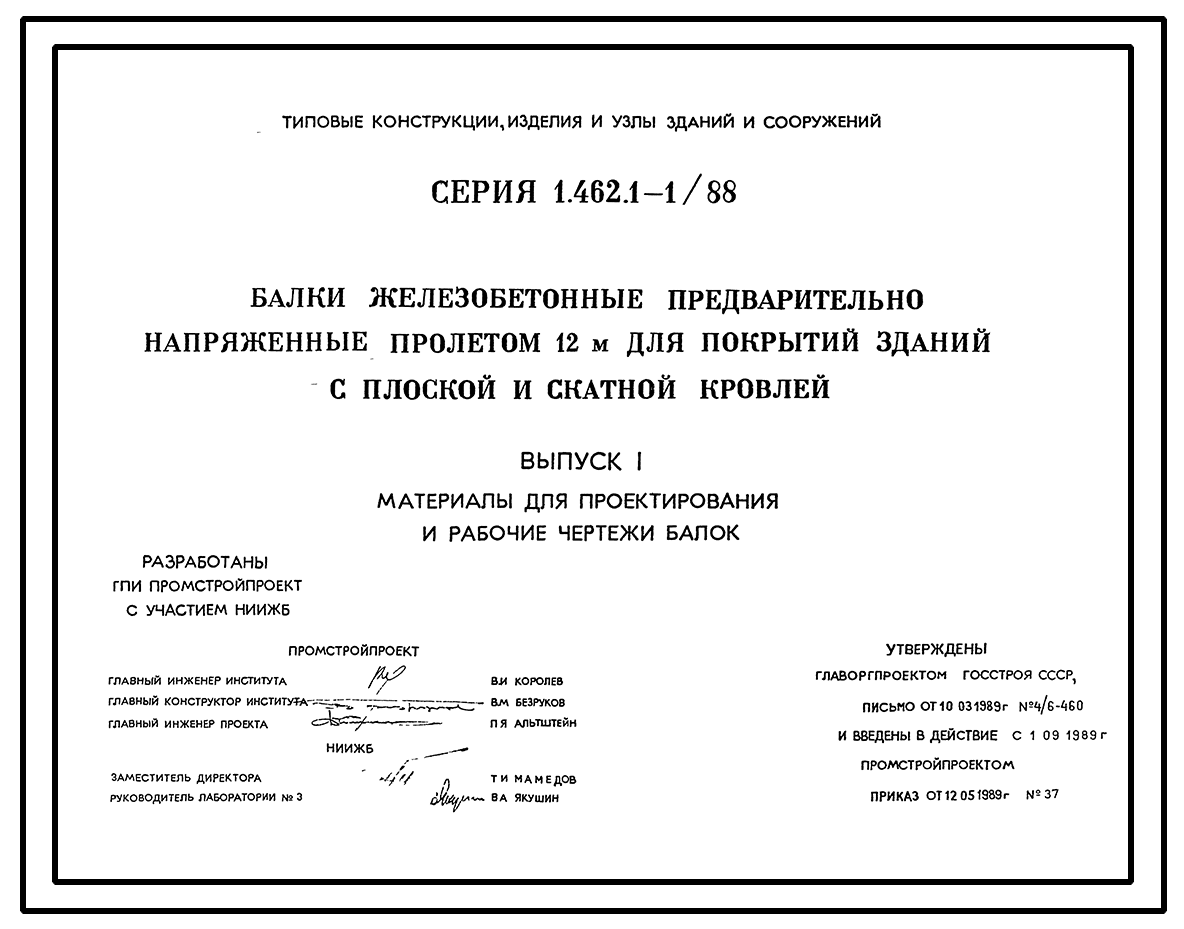

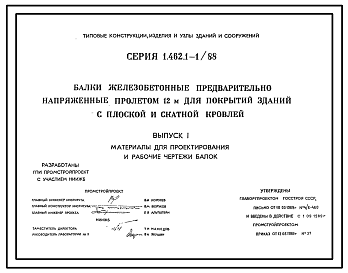

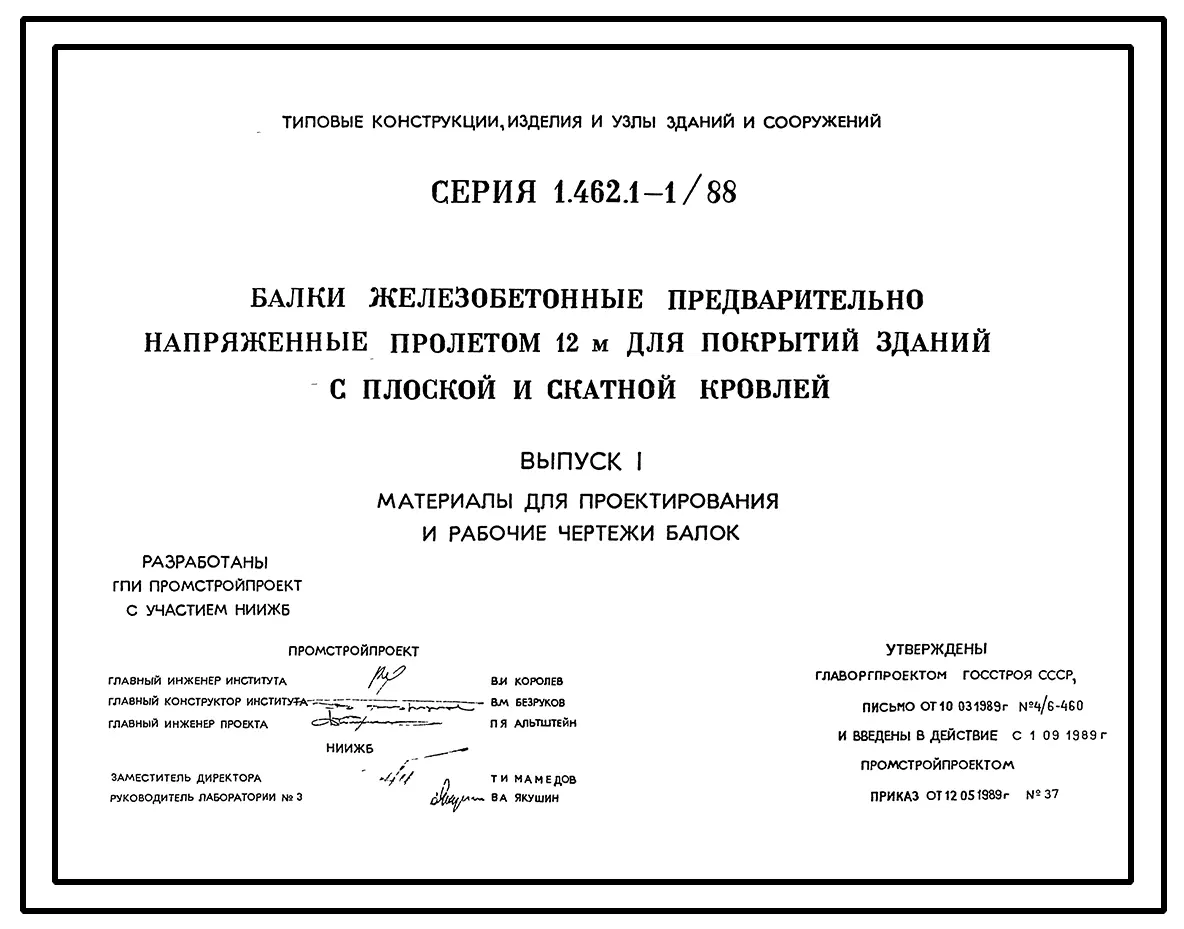

Серия 1.462.1-1/88 Балки железобетонные предварительно напряженные пролетом 12 м для покрытий зданий с плоской и скатной кровлей. Выпуск 1 Материалы для проектирования и рабочие чертежи балок

Общие данные

Номер серии

1.462.1-1/88

Наименование серии

Балки железобетонные предварительно напряженные пролетом 12 м для покрытий зданий с плоской и скатной кровлей. Выпуск 1 Материалы для проектирования и рабочие чертежи балок

История изменений

1.462.1-1/88
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

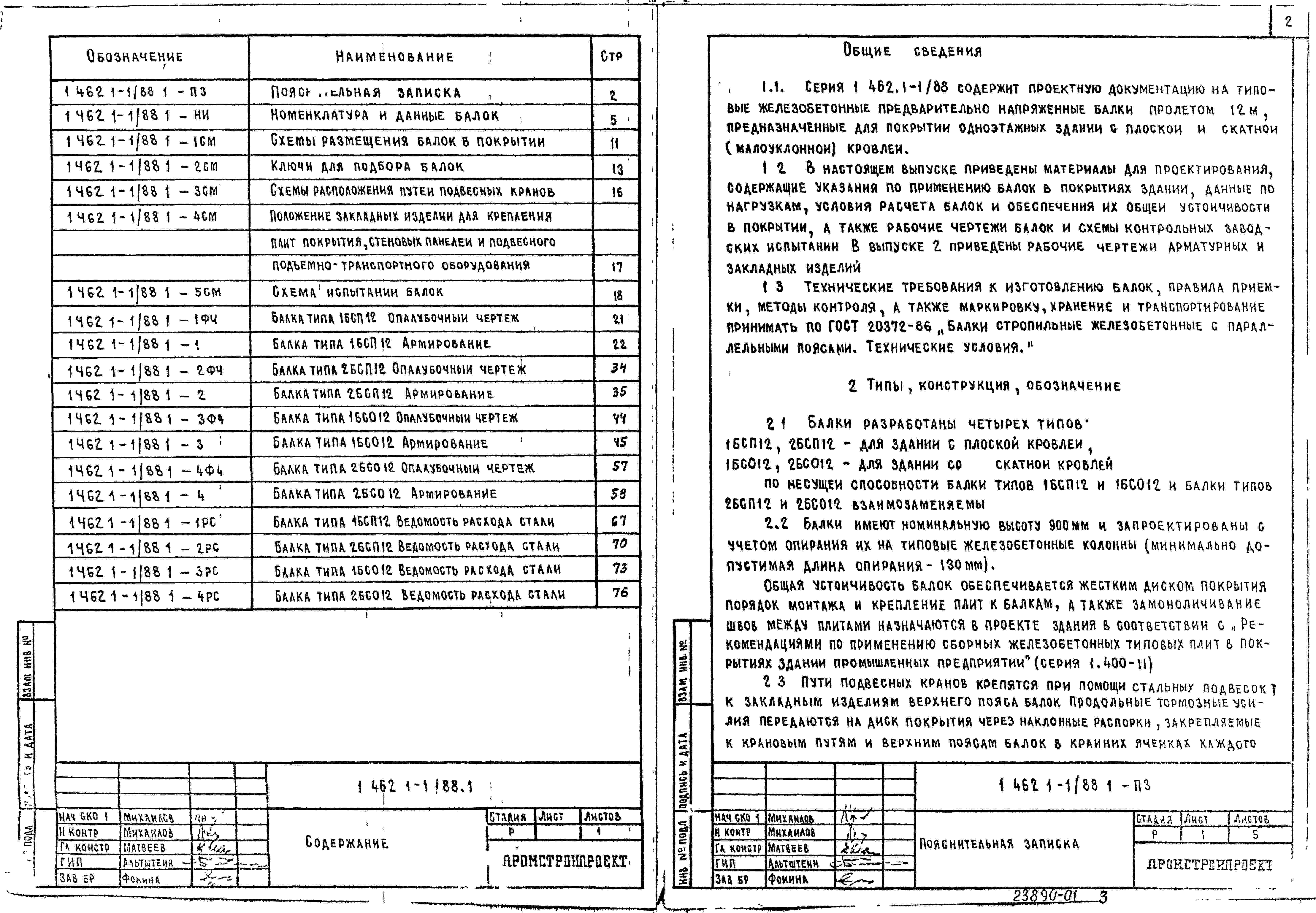

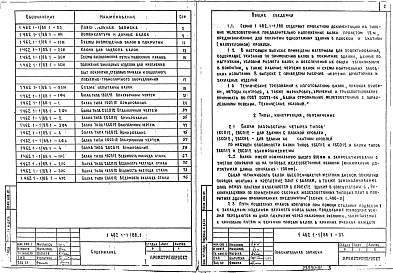

Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

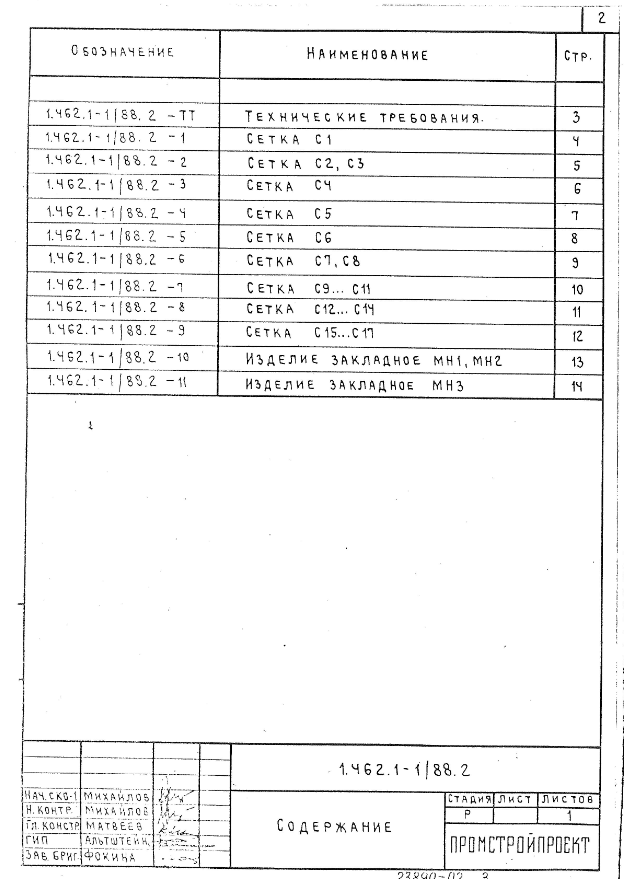

Выпуск 2
Арматурные и закладные изделия. Рабочие чертежи
Новое название альбома:
Описание проекта



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Бетон тяжелый классов (марок) В20 (М250) – В50 (М700).

Напрягаемая арматура нижнего пояса балок – из стали классов К7, А-IV, А-V, А-VI, Ат-V, Ат-VI, Ат-IVС, Ат-IVК, Ат-VСК, Ат-VIК.

Поперечная арматура – из стали классов Вр-I и А-III.

Рабочая арматура верхнего пояса – из стали класса А-III и Ат-IVС.

Балки армированы отдельными сетками.





МАРКИ БАЛОК



Здания с неагрессивной средой:



1БСП12-1К7; 1БСП12-1АIIIв; 1БСП12-1АIV; 1БСП12-1АтIVС; 1БСП12-1АV; 1БСП12-1АтV; 1БСП12-1АVI; 1БСП12-1АтVI; 1БСП12-2К7; 1БСП12-2АIIIв; 1БСП12-2АIV; 1БСП12-2АтIVС; 1БСП12-2АV; 1БСП12-2АтV; 1БСП12-2АVI; 1БСП12-2АтVI; 1БСП12-3К7; 1БСП12-3АIIIв; 1БСП12-3АIV; 1БСП12-3АтIVС; 1БСП12-3АV; 1БСП12-3АтV; 1БСП12-3АVI; 1БСП12-3АтVI; 1БСП12-4К7; 1БСП12-4АIIIв; 1БСП12-4АIV; 1БСП12-4АтIVС; 1БСП12-4АV; 1БСП12-4АтV; 1БСП12-4АVI; 1БСП12-4АтVI; 1БСП12-5К7; 1БСП12-5АIIIв; 1БСП12-5АIV; 1БСП12-5АтIVС; 1БСП12-5АV; 1БСП12-5АтV; 1БСП12-5АVI; 1БСП12-5АтVI; 2БСП12-4К7; 2БСП12-4АIIIв; 2БСП12-4АIV; 2БСП12-4АтIVС; 2БСП12-4АV; 2БСП12-4АтV; 2БСП12-4АVI; 2БСП12-4АтVI; 2БСП12-5К7; 2БСП12-5АIIIв; 2БСП12-5АIV; 2БСП12-5АтIVС; 2БСП12-5АV; 2БСП12-5АтV; 2БСП12-5АVI; 2БСП12-5АтVI; 2БСП12-6К7; 2БСП12-6АIIIв; 2БСП12-6АIV; 2БСП12-6АтIVС; 2БСП12-6АV; 2БСП12-6АтV; 2БСП12-6АVI; 2БСП12-6АтVI; 2БСП12-7К7; 2БСП12-7АIIIв; 2БСП12-7АIV; 2БСП12-7АтIVС; 2БСП12-7АV; 2БСП12-7АтV; 2БСП12-7АVI; 2БСП12-7АтVI;



1БСО12-1К7; 1БСО12-1АIIIв; 1БСО12-1АIV; 1БСО12-1АтIVС; 1БСО12-1АV; 1БСО12-1АтV; 1БСО12-1АVI; 1БСО12-1АтVI; 1БСО12-2К7; 1БСО12-2АIIIв; 1БСО12-2АIV; 1БСО12-2АтIVС; 1БСО12-2АV; 1БСО12-2АтV; 1БСО12-2АVI; 1БСО12-2АтVI; 1БСО12-3К7; 1БСО12-3АIIIв; 1БСО12-3АIV; 1БСО12-3АтIVС; 1БСО12-3АV; 1БСО12-3АтV; 1БСО12-3АVI; 1БСО12-3АтVI; 1БСО12-4К7; 1БСО12-4АIIIв; 1БСО12-4АIV; 1БСО12-4АтIVС; 1БСО12-4АV; 1БСО12-4АтV; 1БСО12-4АVI; 1БСО12-4АтVI; 1БСО12-5К7; 1БСО12-5АIIIв; 1БСО12-5АIV; 1БСО12-5АтIVС; 1БСО12-5АV; 1БСО12-5АтV; 1БСО12-5АVI; 1БСО12-5АтVI; 2БСО12-4К7; 2БСО12-4АIIIв; 2БСО12-4АIV; 2БСО12-4АтIVС; 2БСО12-4АV; 2БСО12-4АтV; 2БСО12-4АVI; 2БСО12-4АтVI; 2БСО12-5К7; 2БСО12-5АIIIв; 2БСО12-5АIV; 2БСО12-5АтIVС; 2БСО12-5АV; 2БСО12-5АтV; 2БСО12-5АVI; 2БСО12-5АтVI; 2БСО12-6К7; 2БСО12-6АIIIв; 2БСО12-6АIV; 2БСО12-6АтIVС; 2БСО12-6АV; 2БСО12-6АтV; 2БСО12-6АVI; 2БСО12-6АтVI; 2БСО12-7К7; 2БСО12-7АIIIв; 2БСО12-7АIV; 2БСО12-7АтIVС; 2БСО12-7АV; 2БСО12-7АтV; 2БСО12-7АVI; 2БСО12-7АтVI.





Здания с агрессивной средой:



1БСП12-1АIIIв-Н; 1БСП12-1АIIIв-П; 1БСП12-1АIV-Н; 1БСП12-1АIV-П; 1БСП12-1АтIVК-Н; 1БСП12-1АтIVК-П; 1БСП12-1АтIVС-Н; 1БСП12-1АтVСК-Н; 1БСП12-1АтVIК-Н; 1БСП12-2АIIIв-Н; 1БСП12-2АIIIв-П; 1БСП12-2АIV-Н; 1БСП12-2АIV-П; 1БСП12-2АтIVК-Н; 1БСП12-2АтIVК-П; 1БСП12-2АтIVС-Н; 1БСП12-2АтVСК-Н; 1БСП12-2АтVIК-Н; 1БСП12-3АIIIв-Н; 1БСП12-3АIIIв-П; 1БСП12-3АIV-Н; 1БСП12-3АIV-П; 1БСП12-3АтIVК-Н; 1БСП12-3АтIVК-П; 1БСП12-3АтIVС-Н; 1БСП12-3АтVСК-Н; 1БСП12-3АтVIК-Н; 1БСП12-4АIIIв-Н; 1БСП12-4АIIIв-П; 1БСП12-4АIV-Н; 1БСП12-4АIV-П; 1БСП12-4АтIVК-Н; 1БСП12-4АтIVК-П; 1БСП12-4АтIVС-Н; 1БСП12-4АтVСК-Н; 1БСП12-4АтVIК-Н; 1БСП12-5АIIIв-Н; 1БСП12-5АIIIв-П; 1БСП12-5АIV-Н; 1БСП12-5АIV-П; 1БСП12-5АтIVК-Н; 1БСП12-5АтIVК-П; 1БСП12-5АтIVС-Н; 1БСП12-5АтVСК-Н; 1БСП12-5АтVIК-Н; 2БСП12-4АIIIв-Н; 2БСП12-4АIIIв-П; 2БСП12-4АIV-Н; 2БСП12-4АIV-П; 2БСП12-4АтIVК-Н; 2БСП12-4АтIVК-П; 2БСП12-4АтIVС-Н; 2БСП12-4АтVСК-Н; 2БСП12-4АтVIК-Н; 2БСП12-5АIIIв-Н; 2БСП12-5АIIIв-П; 2БСП12-5АIV-Н; 2БСП12-5АIV-П; 2БСП12-5АтIVК-Н; 2БСП12-5АтIVК-П; 2БСП12-5АтIVС-Н; 2БСП12-5АтVСК-Н; 2БСП12-5АтVIК-Н; 2БСП12-6АIIIв-Н; 2БСП12-6АIIIв-П; 2БСП12-6АIV-Н; 2БСП12-6АIV-П; 2БСП12-6АтIVК-Н; 2БСП12-6АтIVК-П; 2БСП12-6АтIVС-Н; 2БСП12-6АтVСК-Н; 2БСП12-6АтVIК-Н; 2БСП12-7АIIIв-Н; 2БСП12-7АIIIв-П; 2БСП12-7АIV-Н; 2БСП12-7АIV-П; 2БСП12-7АтIVК-Н; 2БСП12-7АтIVК-П; 2БСП12-7АтIVС-Н; 2БСП12-7АтVСК-Н; 2БСП12-7АтVIК-Н;



1БСО12-1АIIIв-Н; 1БСО12-1АIIIв-П; 1БСО12-1АIV-Н; 1БСО12-1АIV-П; 1БСО12-1АтIVК-Н; 1БСО12-1АтIVК-П; 1БСО12-1АтIVС-Н; 1БСО12-1АтVСК-Н; 1БСО12-1АтVIК-Н; 1БСО12-2АIIIв-Н; 1БСО12-2АIIIв-П; 1БСО12-2АIV-Н; 1БСО12-2АIV-П; 1БСО12-2АтIVК-Н; 1БСО12-2АтIVК-П; 1БСО12-2АтIVС-Н; 1БСО12-2АтVСК-Н; 1БСО12-2АтVIК-Н; 1БСО12-3АIIIв-Н; 1БСО12-3АIIIв-П; 1БСО12-3АIV-Н; 1БСО12-3АIV-П; 1БСО12-3АтIVК-Н; 1БСО12-3АтIVК-П; 1БСО12-3АтIVС-Н; 1БСО12-3АтVСК-Н; 1БСО12-3АтVIК-Н; 1БСО12-4АIIIв-Н; 1БСО12-4АIIIв-П;1БСО12-4АIV-Н; 1БСО12-4АIV-П; 1БСО12-4АтIVК-Н; 1БСО12-4АтIVК-П; 1БСО12-4АтIVС-Н; 1БСО12-4АтVСК-Н; 1БСО12-4АтVIК-Н; 1БСО12-5АIIIв-Н; 1БСО12-5АIIIв-П; 1БСО12-5АIV-Н; 1БСО12-5АIV-П; 1БСО12-5АтIVК-Н; 1БСО12-5АтIVК-П; 1БСО12-5АтIVС-Н; 1БСО12-5АтVСК-Н; 1БСО12-5АтVIК-Н; 2БСО12-4АIIIв-Н; 2БСО12-4АIIIв-П; 2БСО12-4АIV-Н; 2БСО12-4АIV-П; 2БСО12-4АтIVК-Н; 2БСО12-4АтIVК-П; 2БСО12-4АтIVС-Н; 2БСО12-4АтVСК-Н; 2БСО12-4АтVIК-Н; 2БСО12-5АIIIв-Н; 2БСО12-5АIIIв-П; 2БСО12-5АIV-Н; 2БСО12-5АIV-П; 2БСО12-5АтIVК-Н; 2БСО12-5АтIVК-П; 2БСО12-5АтIVС-Н; 2БСО12-5АтVСК-Н; 2БСО12-5АтVIК-Н; 2БСО12-6АIIIв-Н; 2БСО12-6АIIIв-П; 2БСО12-6АIV-Н; 2БСО12-6АIV-П; 2БСО12-6АтIVК-Н; 2БСО12-6АтIVК-П; 2БСО12-6АтIVС-Н; 2БСО12-6АтVСК-Н; 2БСО12-6АтVIК-Н; 2БСО12-7АIIIв-Н; 2БСО12-7АIIIв-П; 2БСО12-7АIV-Н; 2БСО12-7АIV-П; 2БСО12-7АтIVК-Н; 2БСО12-7АтIVК-П; 2БСО12-7АтIVС-Н; 2БСО12-7АтVСК-Н; 2БСО12-7АтVIК-Н.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Балки предназначаются для применения в покрытиях отапливаемых одноэтажных зданий с пролетом 12 м, с плоской или скатной кровлей и железобетонными плитами длиной 6 м с неагрессивной, слабо- и среднеагрессивной степенью воздействия газовой среды, без подвесного и с подвесным подъемно-транспортным оборудованием грузоподъемностью до 5 т.



Допускается применение балок на открытом воздухе и в неотапливаемых зданиях при соблюдении требований СНиП 2.03.01-84 по выбору классов и марок сталей для арматурных и закладных изделий.

Балки могут применяться в покрытиях зданий в несейсмических районах и в районах с расчетной сейсмичностью до 9 баллов включительно.



Выбор типа балок (БСП или БСО) зависит от конкретных условий, в том числе от способа отвода воды с кровли (наличия на площадке ливневой канализации) и ширины здания; ширину зданий с плоской кровлей рекомендуется назначать не более 48 м.

Предел огнестойкости балок согласно СНиП 2.01.02-85 – 0,5 часа.



Расчетная температура наружного воздуха – минус 40оС.



Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.



Вес снегового покрова – 150 кгс/м2 / 1,5 кПа.



Инженерно-геологические условия – обычные.





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Расшифровка марки изделия:



1БСП12-5АIV

1 – тип опалубки;

БС – наименование изделия – балка стропильная;

П – для плоской кровли;



2БСО12-5АIV

2 – тип опалубки;

БС – наименование изделия – балка стропильная;

О – для скатной кровли;



12 – пролет балки;

5 – несущая способность балки;

АIV – класс напрягаемой арматуры;

Н, П – индексы, характеризующие водонепроницаемость бетона (Н – нормальной проницаемости; П – пониженной проницаемости).



Настоящая серия разработана взамен серии 1.462.1-1/81 вып. 1, 2.
