Типовой проект 406-09-111 Печь термическая с выкатным подом размерами 3,0х6,3 м на газе с отбором продуктов горения под зонт

Общие данные

Номер проекта

406-09-111

Наименование проекта

Печь термическая с выкатным подом размерами 3,0х6,3 м на газе с отбором продуктов горения под зонт

История изменений

406-09-111
является заменой
является заменой
4-06-226

Последующие изменения

406-09-111
заменен на

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

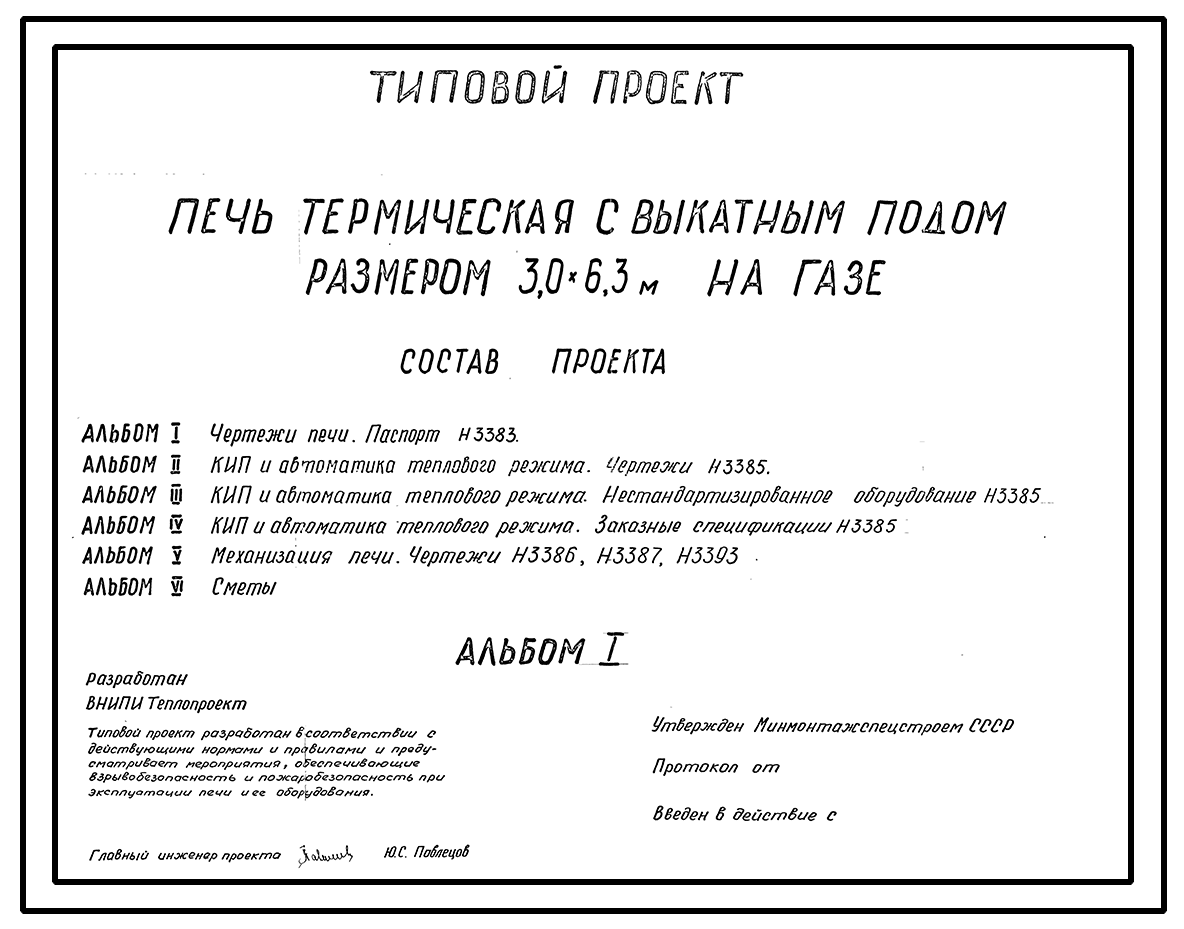

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
КИП и автоматика теплового режима Н3385
Новое название альбома:
Альбом 3
КИП и автоматика теплового режима. Нестандартизированное оборудование Н3385
Новое название альбома:
Альбом 4
КИП и автоматика теплового режима. Заказные спецификации Н3385
Новое название альбома:
Альбом 5
Механизация печи Н3386, Н3387, Н3393
Новое название альбома:
Альбом 6
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Экспликация оборудования:

1) Печь;

2) Механизм подъема заслонки;

3) Механизм выкатки пола;

4) Щит КИП и автоматики.

Дополнительная информация

Настоящий проект разработан взамен типового проекта 406-9-11. Сметная стоимость строительства определена по нормам и ценам, установленным с 01.01.73 года.

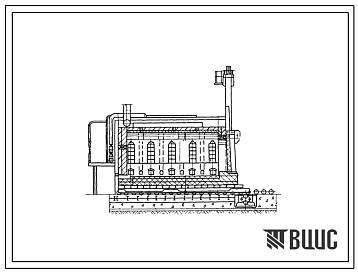

Описание сооружения.

Термическая каменная печь размерами пола 3,0х6,3 м. предназначена для различных видов термообработки металла. Для повышения точности выполнения задаваемого температурного режима, тепловая схема печи предусматривает внутреннюю рециркуляцию продуктов горения ( авторское свидетельство № 235799). Рециркуляция осуществляется при помощи инженерных устройств, активными струями в которых является факел, выходящий из горелочного туннеля и дополнительный воздух, вводимый через специальные сопла.

Сжигание газа производится с помощью горелок типа ТНП с пилотно-запальным устройством (ПЗУ)

Продукты горения удаляются из печи через вертикальные каналы в борова, расположенные над печью. После разбавления цеховым воздухом они направляются под зонт и в цеховую систему дымоудаления.

Кладка печи, выполненная из огнеупорного и изоляционного кирпича, заключена в жесткий каркас из ластового и профилированного проката. В печи предусмотрено автоматическое регулирование давления и температуры в рабочем пространстве, а также соотношение «газ-воздух». Механизм подъема заслонки и выкатки пола – с электрическим приводом.
