Типовой проект У.400-043.92 Полносборное здание универсального назначения размером 18х48м

Общие данные

Номер проекта

У.400-043.92

Наименование проекта

Полносборное здание универсального назначения размером 18х48м

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

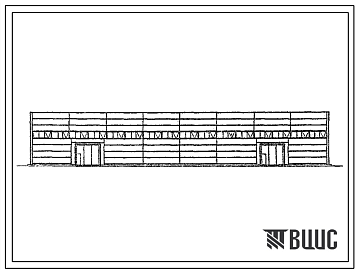

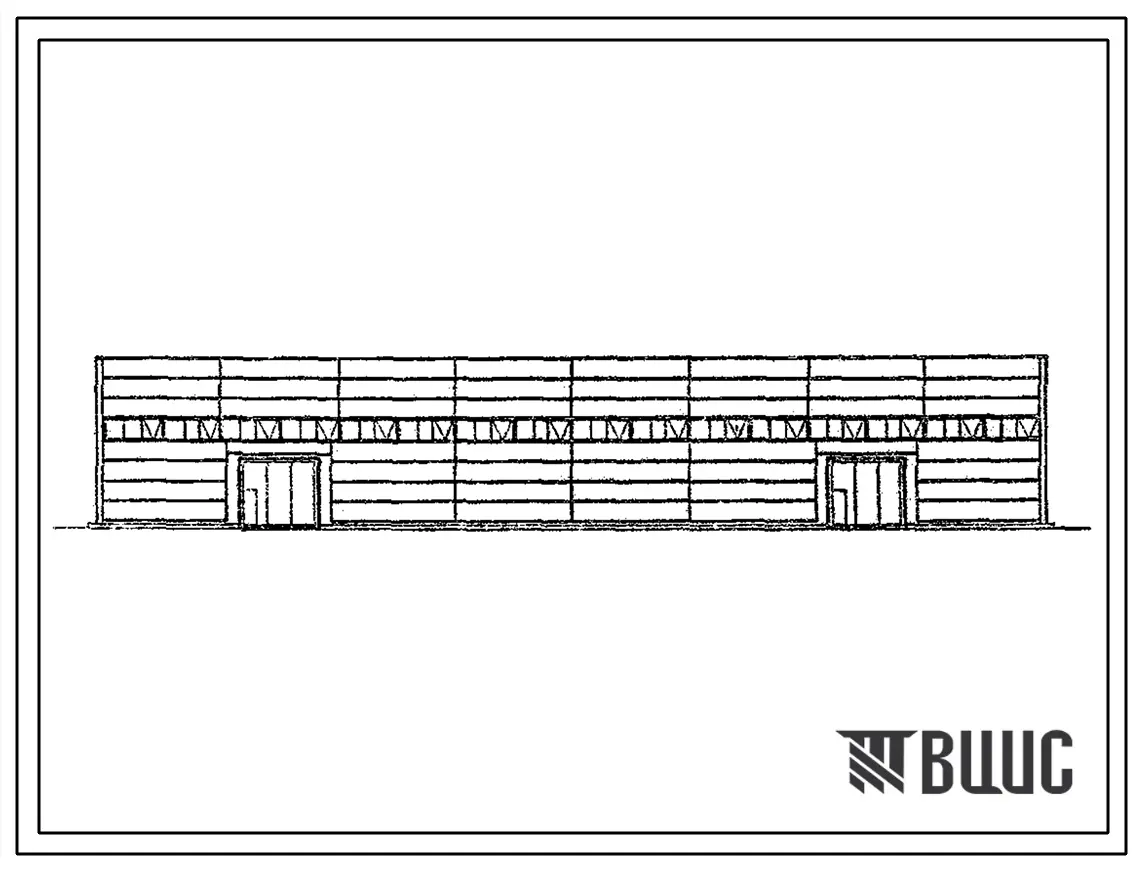

Полносборное здание универсального назначения размером 18х48 м.

Техническая характеристика.

Проект полносборного здания универсального назначения размером 18х48 м и разработан для размещения в них различных производств промышленности и сельского хозяйства, складов, мастерских, павильонов различного назначения, спортивно-оздоровительных комплексов и т.д., для которых не представляются специальные требования и техническим процессам.

Строительные конструкции и изделия.

Вариант 1.

Колонны и стойки фахверка – стальные, гнутосварные – полка из гнутого швеллера по ГОСТ 8276-83 ; стенка из листа толщиной 4 мм, типоразмеров – 2.

Фермы – стальные, малоэлементные комбинированной системы, состоят из двух наклонных элементов верхнего пояса (сечение аналогично сечению колонны),затяжки – из двух гнутых швеллеров по ГОСТ 8278-83 и подвески из гнутого уголка по ГОСТ 19771-74, типоразмер – 1.

Вариант 2.

Колонны и стойки фахверка – стальные из двутавров с параллельными гранями полок типа Б по ГОСТ 26020-83, типоразмеров – 2.

Фермы – стальные, малоэлементные комбинированной системы, состоят из двух наклонных элементов верхнего пояса (сечение аналогично сечению колонн), затяжки – из двух гнутых швеллеров по ГОСТ В278-83 и подвески из гнутого уголка по ГОСТ 19771-74, типоразмер – 1.

Подкрановые балки – стальные из двутавров с параллельными гранями полок типа III по ГОСТ 26020-83, типоразмер – 1.

Кровля – полносборная трехслойная металлическая. Верхних оцинкованный профилированный настил марки Н57-7500-0,7, нижний оцинкованный настил марки Н57-750-0,7, нижний оцинкованный профилированный настил марки С15-800-0,7. Между верхним и нижним настилами укладывается упакованный в полиэтиленовом утеплителем из минераловатных плит марки П175 (ГОСТ 9573-82), типоразмеров – 2.

Стены – панели трехслойные с обшивками из стальных профилированных листов толщиной 0,7 мм и минераловатным утеплителем по шифру 172КМ5, типоразмеров – 3.

Ворота – распашные складчатые с ручным открыванием по серии 1.435.2-20. типоразмер – 1.

Окна – переплеты стальные по серии 1.436.2-17 для производственных зданий, типоразмер – 1.

Наибольшая масса монтажного элемента – 2,0 т (пространственный блок покрытия).

Отделка и внутренняя окраска каркаса и ограждающих металлоконструкций: грунт ГФ20, эмаль ПФ-133. Защитные покрытия наносятся на заводах изготовителях эмалями светло-серых типов.

Дополнительные данные.

В проекте выполнены чертежи стальных несущих и ограждающих конструкций. Остальные части проекта (фундаменты, технологическая часть, отопление, вентиляция, водоснабжение, канализация, электрическая часть и т.д.) должны выполняться при привязке проекта применительно к конкретной технологии и местности.

Принято конструктивные особенности проекта:

- горизонтальное расположение стеновых панелей с непосредственным крепление и колоннам и стойкам фехверка;

- панели покрытия могут поставляться заводом-изготовителем полной заводской готовности, а также россыпью с последующей сборкой на монтажной площадке;

- здание может быть оборудовано двумя мостовыми кранами грузоподъемностью Q=3,2 тс или одним краном грузоподъемностью Q=50 тс.

Сметная документация составлена в ценах 1984г.
