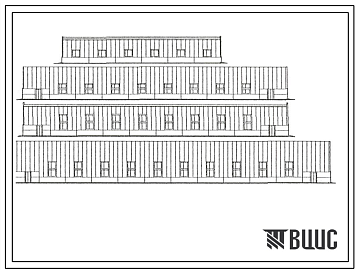

Типовой проект 400-041.91 Унифицированные здания (модули) производственного назначения пролетом 6, 9, 12 и 15 м из ЛМК. Стены из трехслойных металлических панелей с утеплителем из пенополиуретана

Общие данные

Номер проекта

400-041.91

Наименование проекта

Унифицированные здания (модули) производственного назначения пролетом 6, 9, 12 и 15 м из ЛМК. Стены из трехслойных металлических панелей с утеплителем из пенополиуретана

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

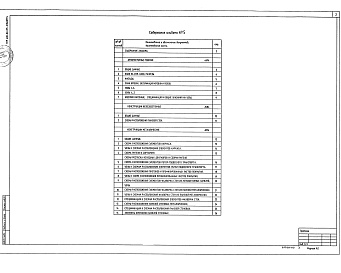

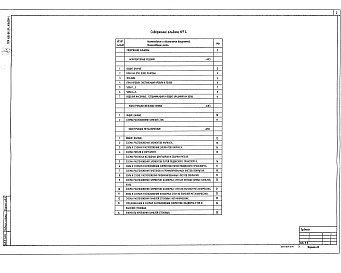

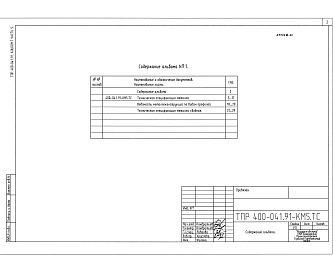

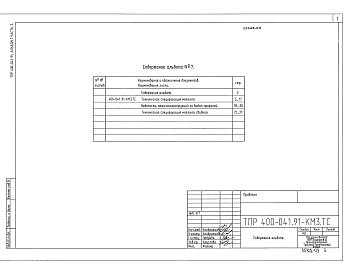

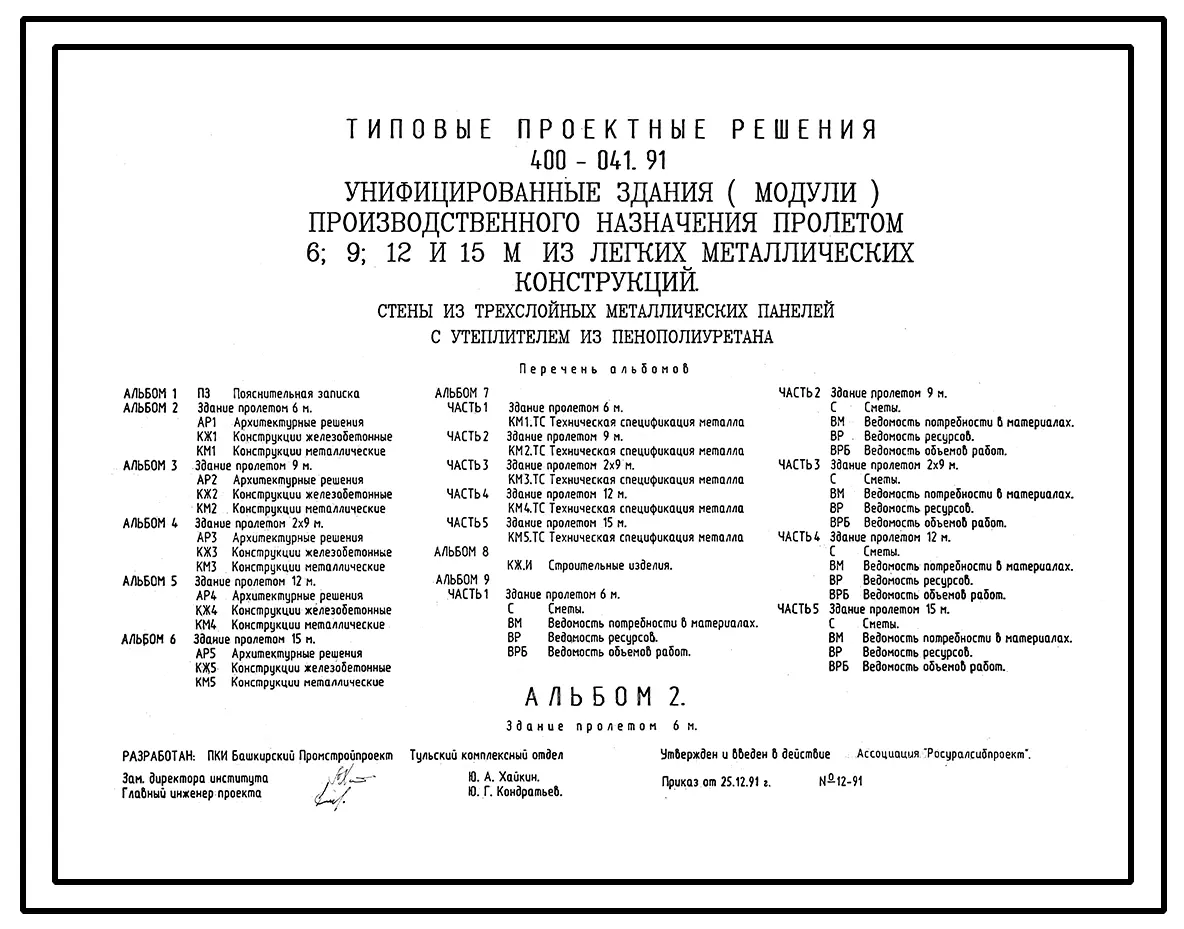

Состав проекта
Номер альбома
Наименование
Состав альбома

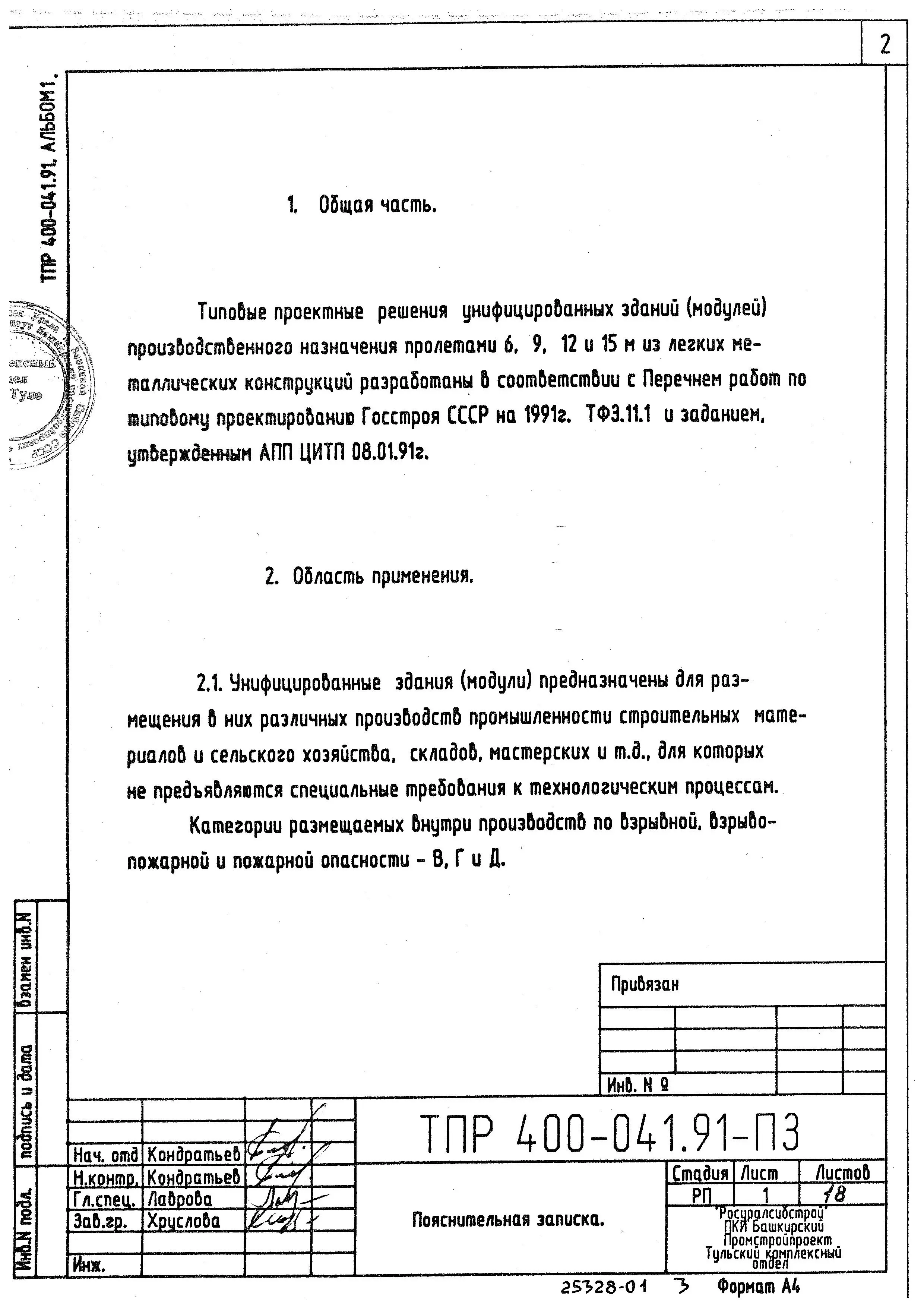

Альбом 1
Пояснительная записка
Новое название альбома:

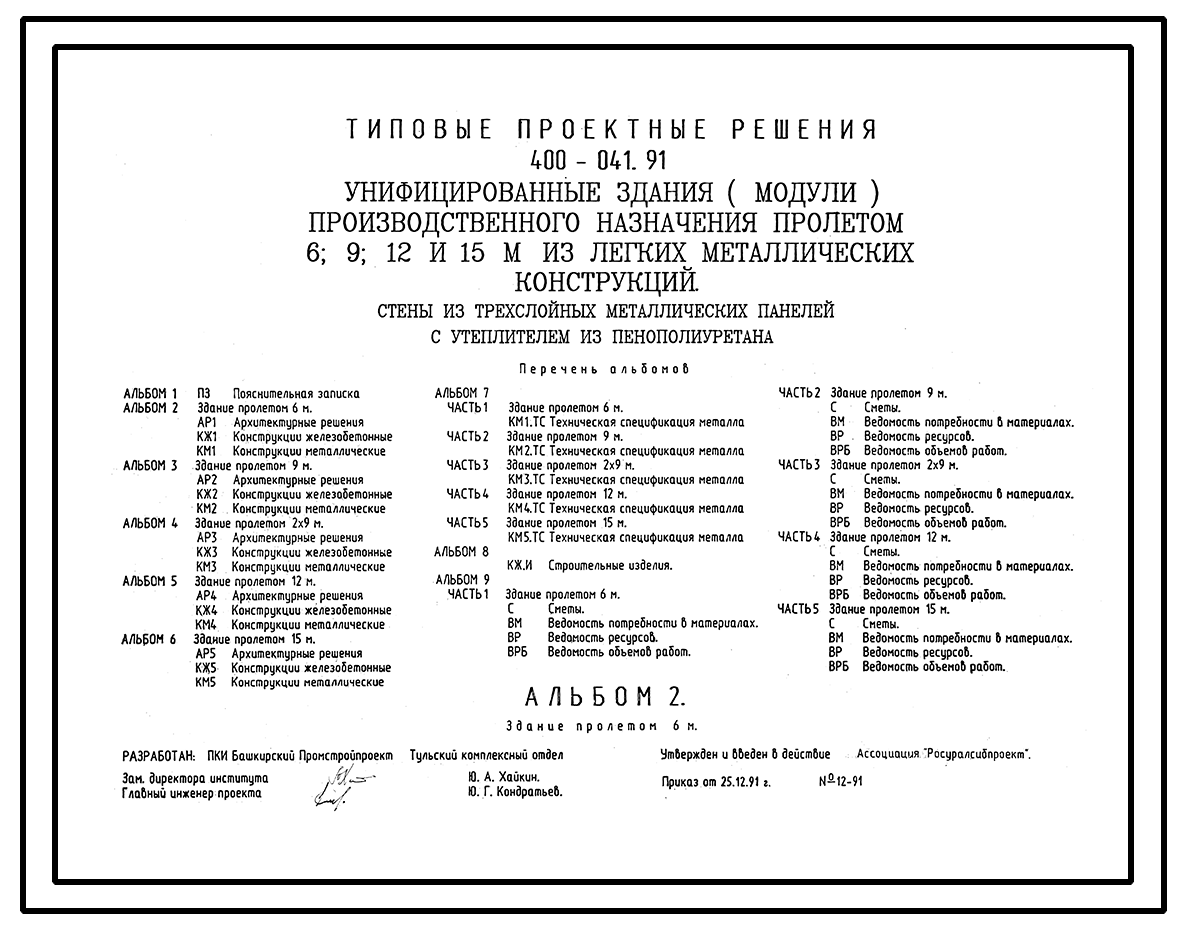

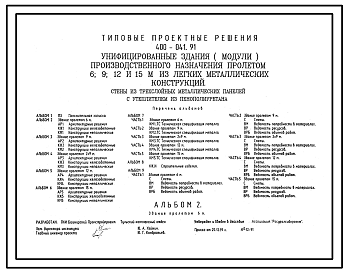

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

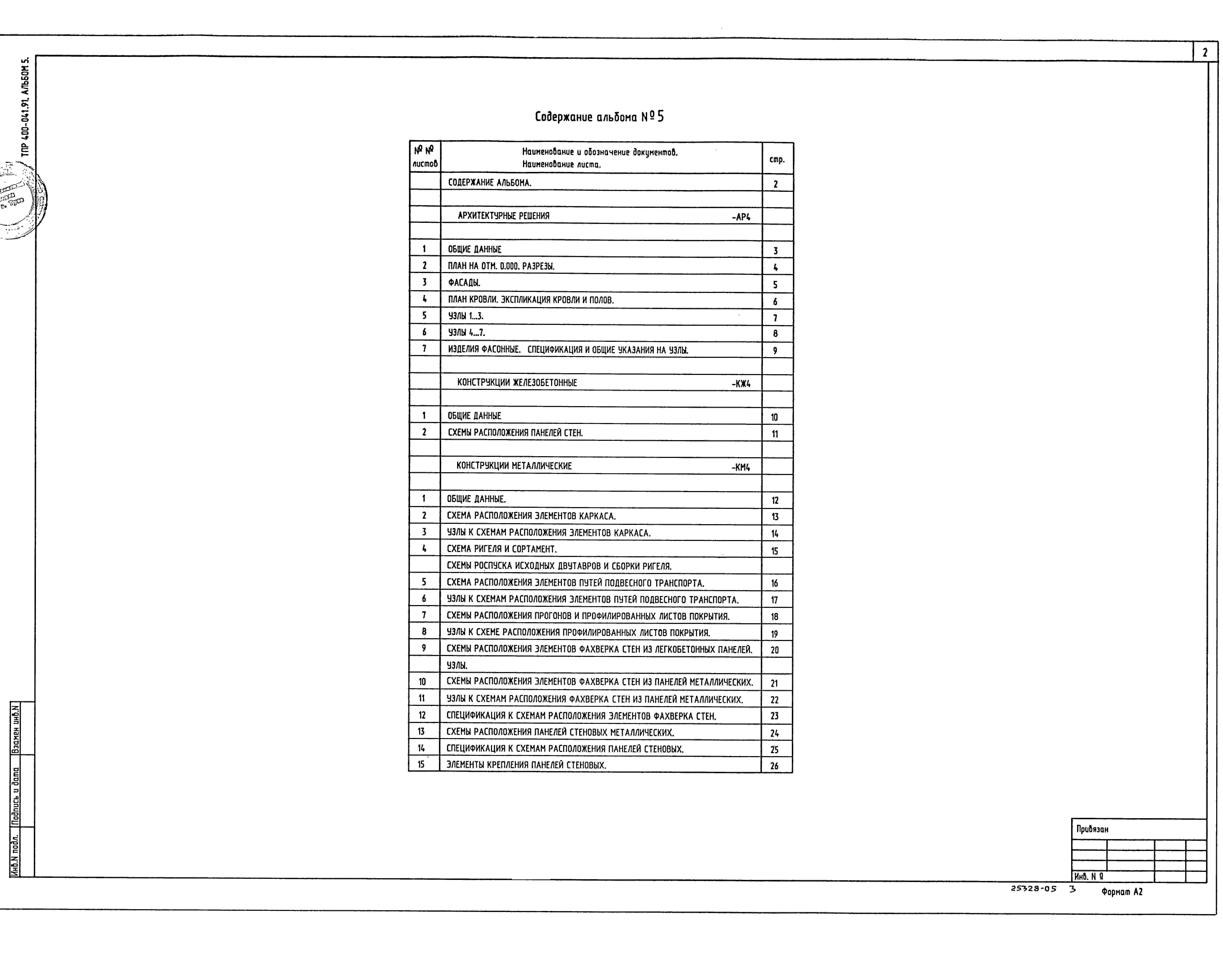

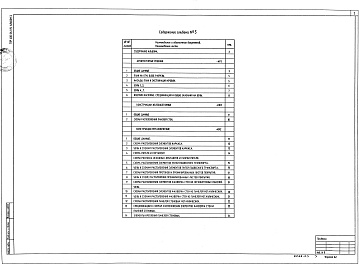

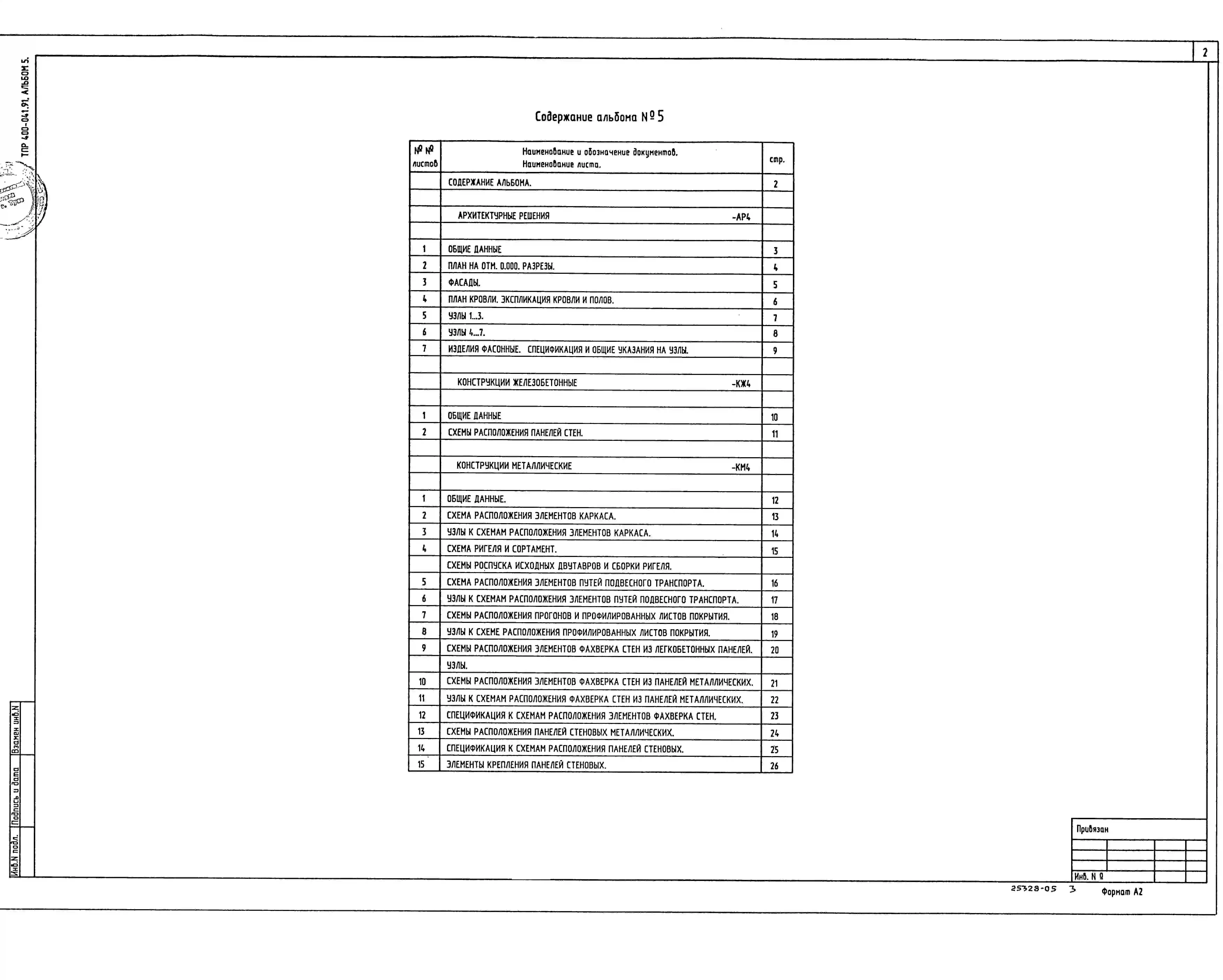

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

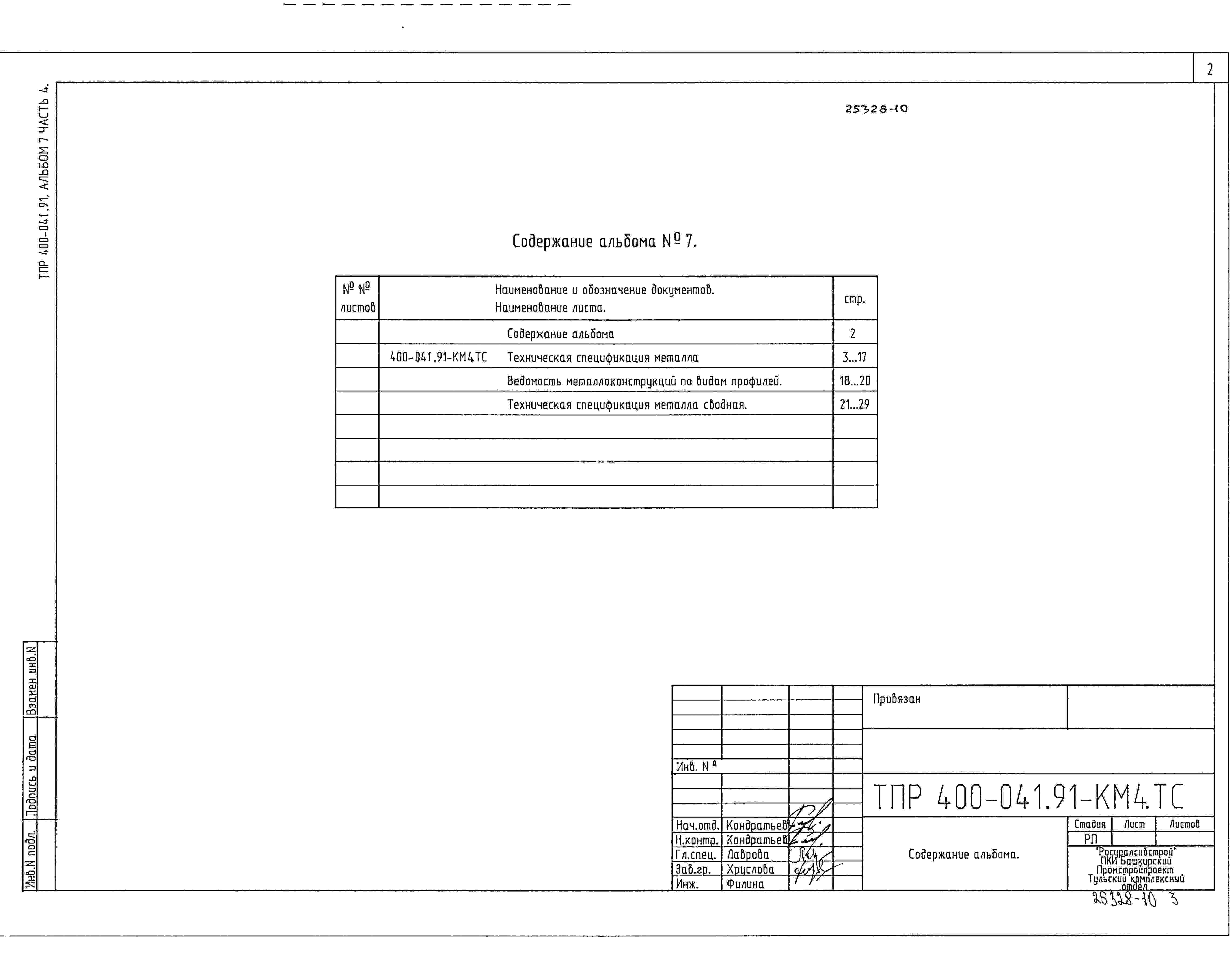

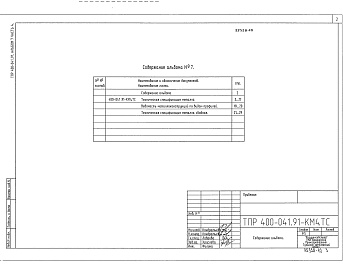

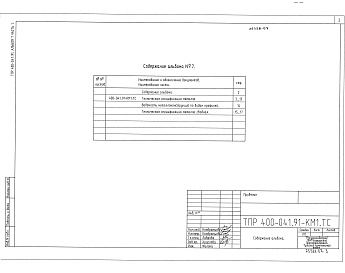

Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

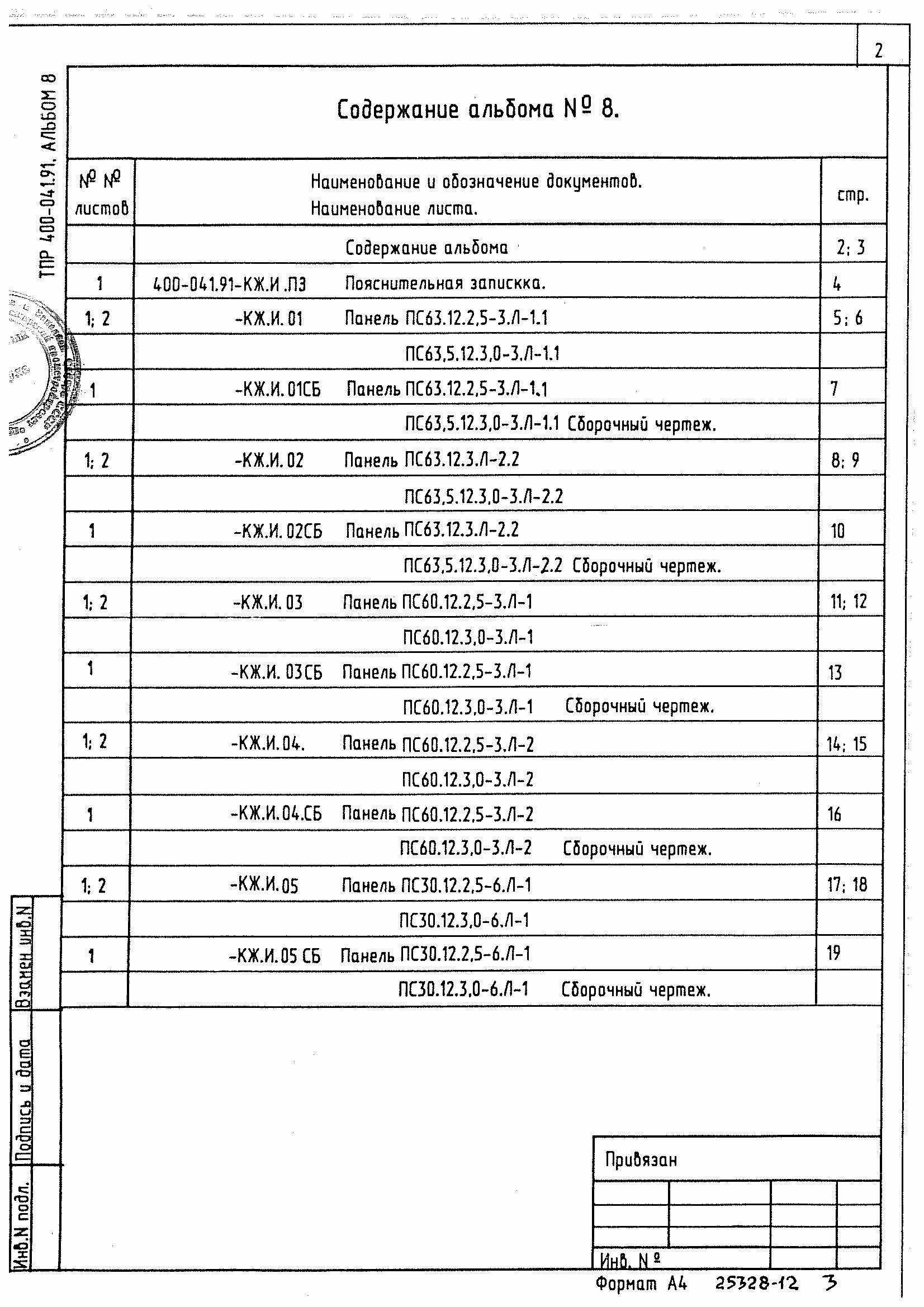

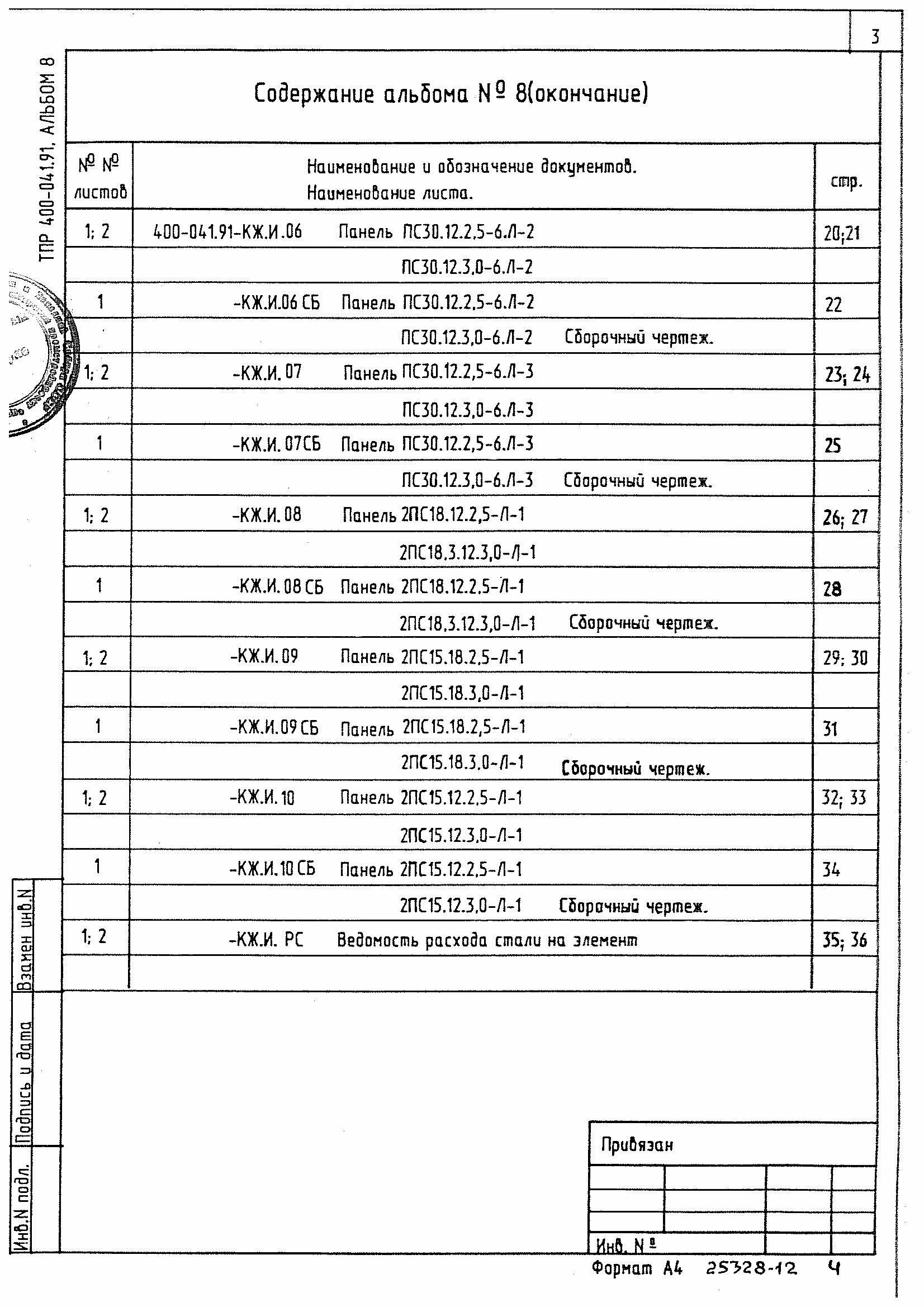

Альбом 8
Строительные изделия
Новое название альбома:

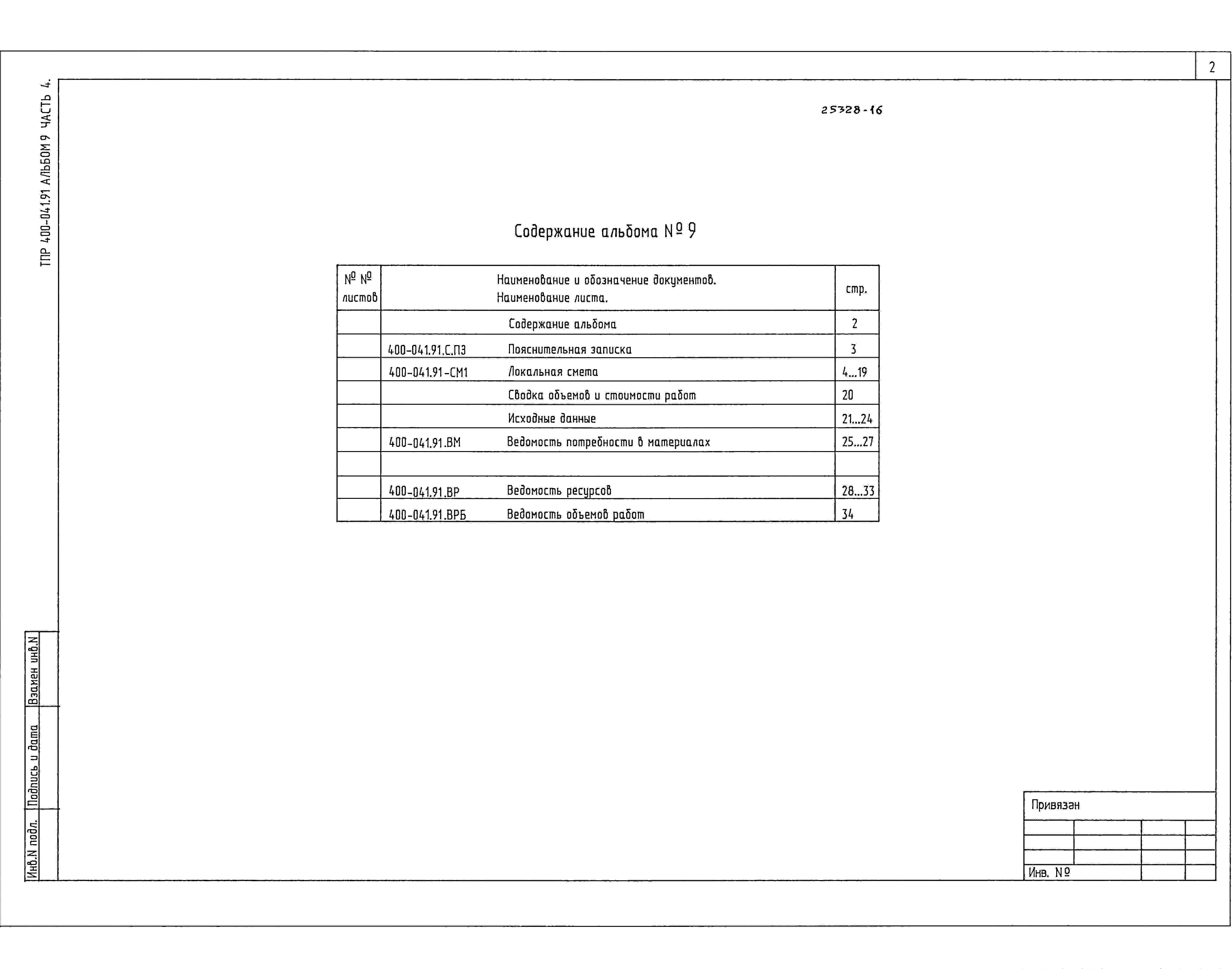

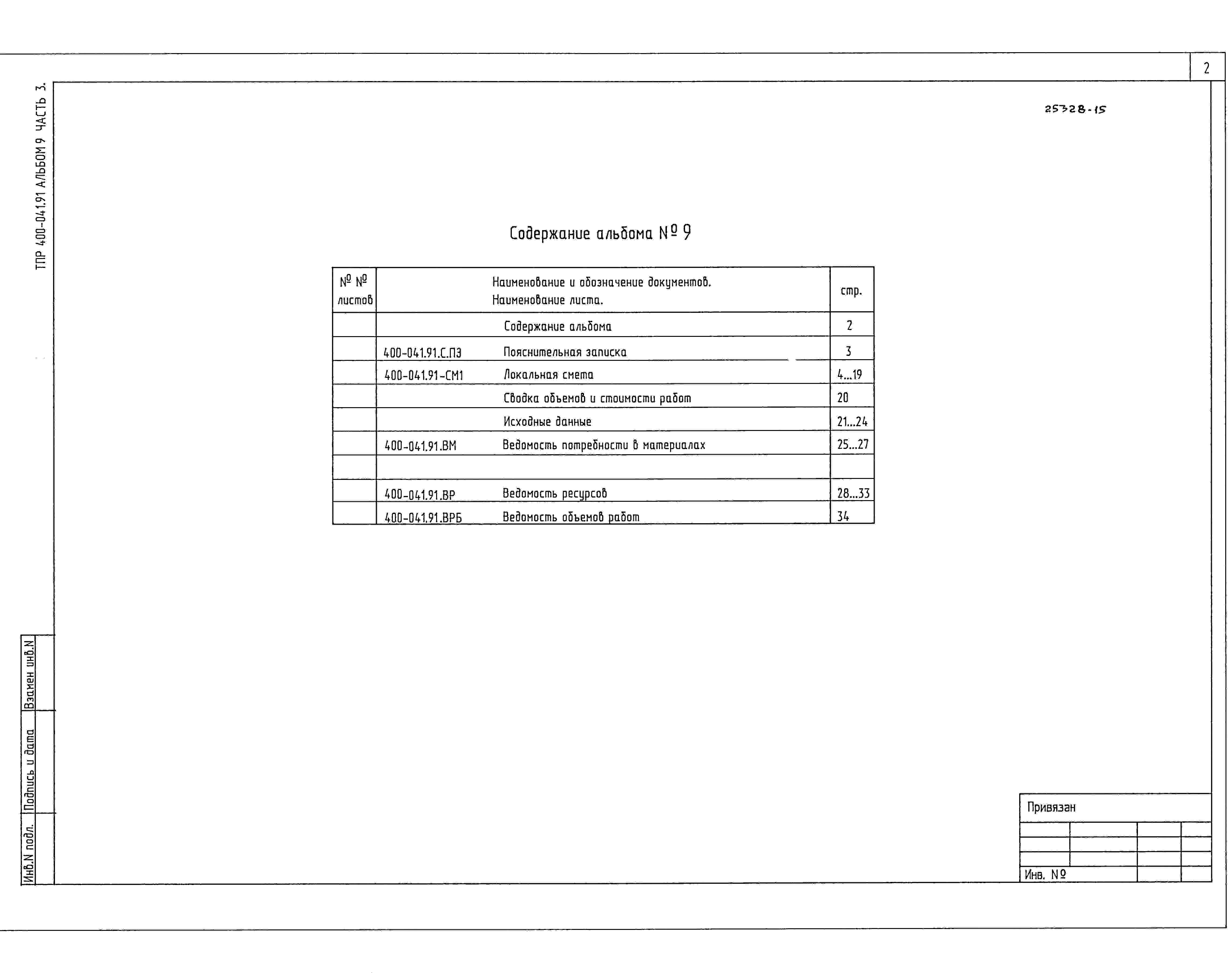

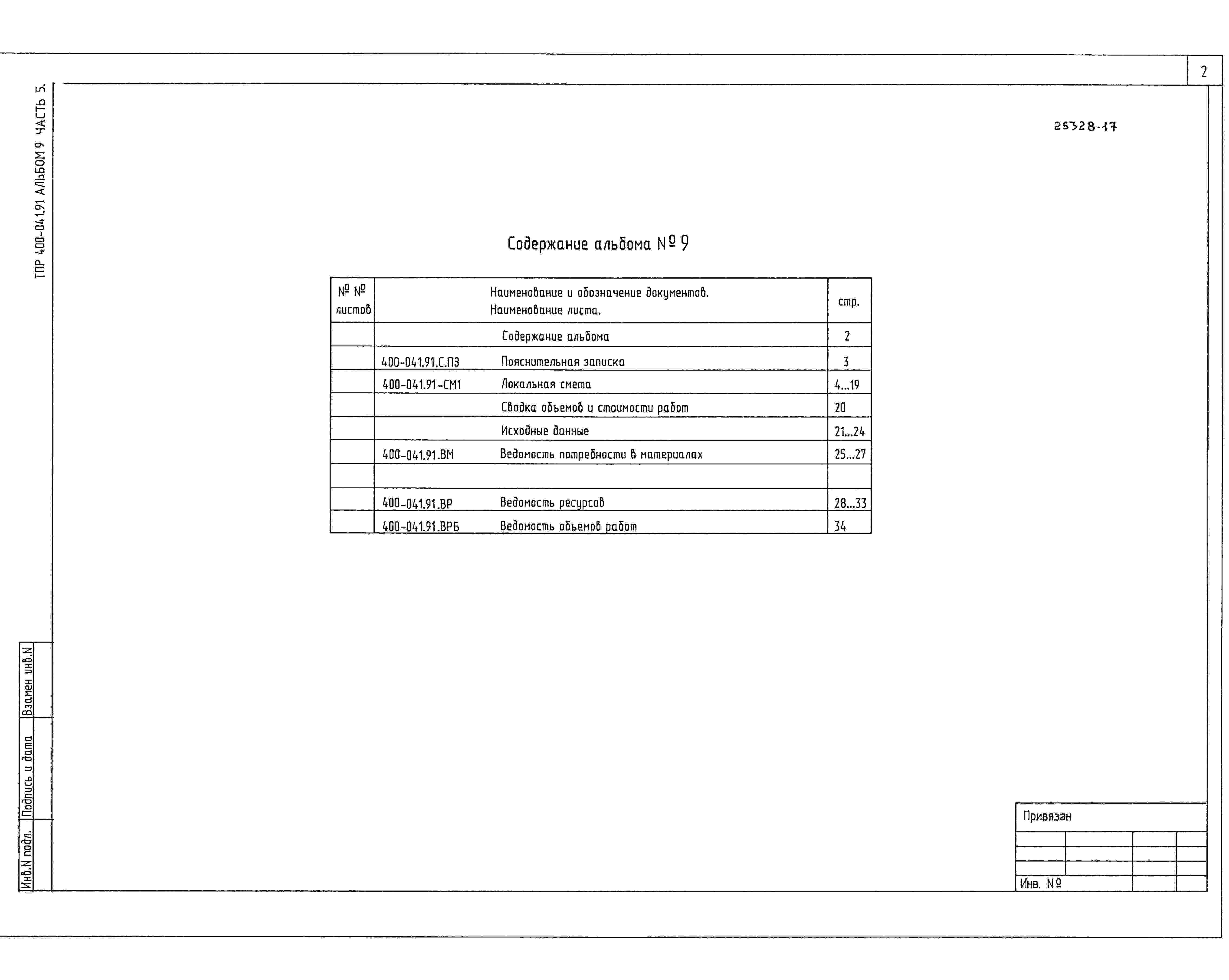

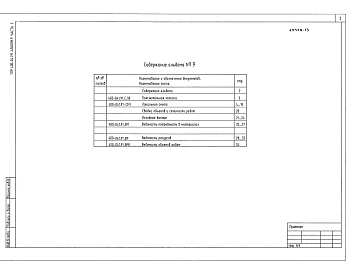

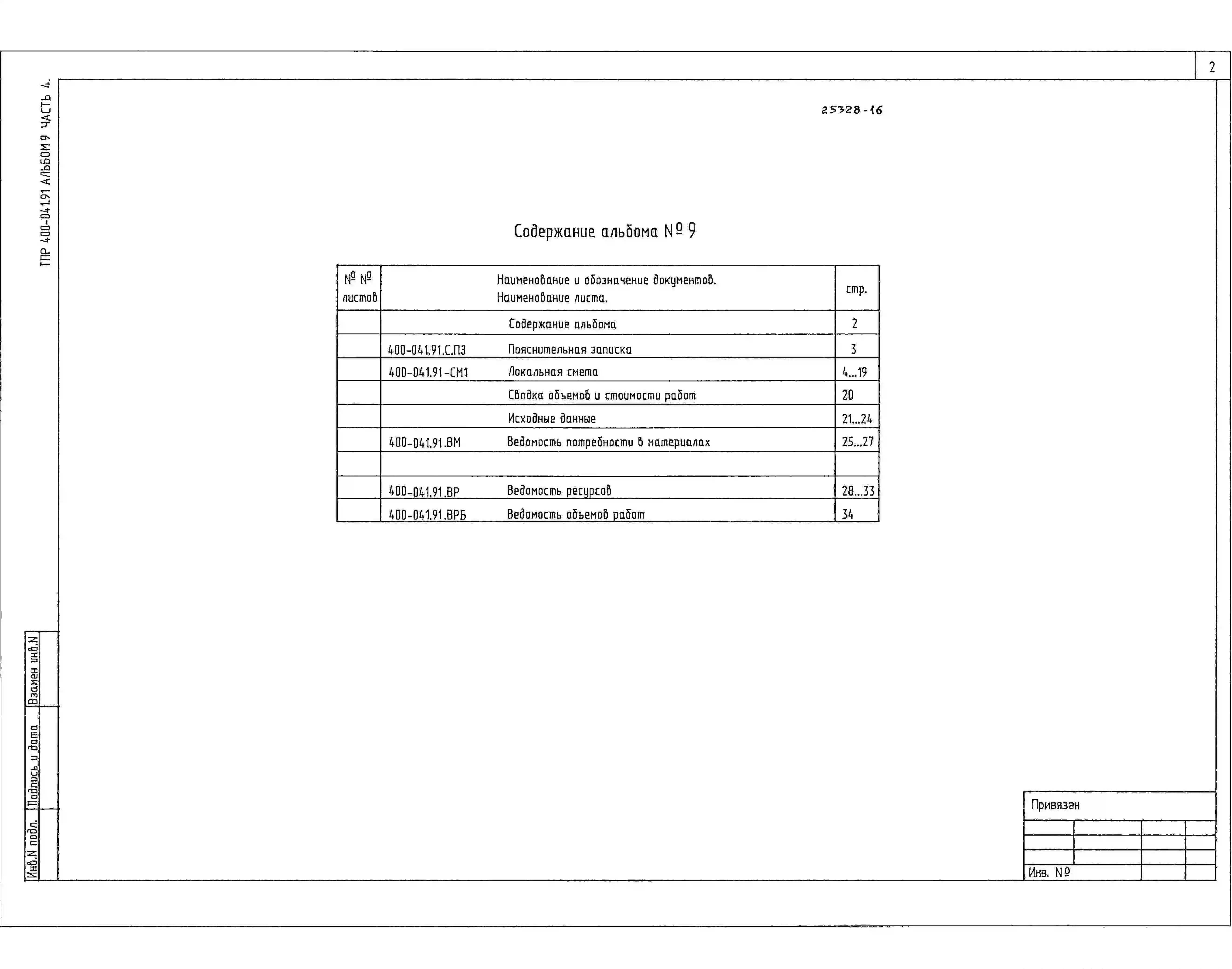

Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА


Проект унифицированных зданий (модулей) разработан для размещения в них различных производств промышленности строительных материалов и сельского хозяйства, складов, мастерских и т.д., для которых не предъявляются специальные требования к технологическим процессам с категорией производств по взрывной, взрыво-пожарной и пожарной опасности В, Г и Д.


СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ


Колонны – стальные из двутавров с параллельными гранями полок типа К и Ш по3 9>ГОСТ 26020-83 (типоразмер-1).

Балки покрытия – стальные с перфорированной стенкой сварные из двутавров с параллельными гранями полок типа Б по ГОСТ 26020-83 (типоразмер-1).

Стены наружные – сборные стеновые панели из керамзитобетона по серии 1.030.1- 1, вып. 1-1 (типоразмеров-6), трехслойные стеновые панели из металлических профилированных листов и утеплением из пенополиуретана по серии 1.432.2-17, вып. 1 и шифру 143-83 для здания пролетом 6 м (типоразмеров-7), для здания пролетом 9 м (типоразмеров-7), для здания пролетом 2х9 м (типоразмеров-6), для здания пролетом 12 м (типоразмеров-8), для здания пролетом 15 м (типоразмеров-8).

Фахверк стен – стальные ригели по серии 1.432.2-17, вып. 2 и шифру 143-83 из гнутых швеллеров для здания пролетом 6 м (типоразмеров-6), для здания пролетом 9 м (типоразмеров-9), для здания пролетом 2х9 м (типоразмеров-6), для здания пролетом 12 м (типоразмеров-6), для здания пролетом 15 м (типоразмеров-8).

Покрытие – стальной профилированный лист по ГОСТ 24045-86 по стальным прогонам из тонкостенных холодноформованных С-образных швеллеров по шифру 144-79 (типоразмеров-2).

Пути подвесного транспорта – стальные по серии 1.426.2-6, вып. 1.

Кровля – рулонная из четырех слоев рубероида, утеплитель – плиты минераловатные повышенной жесткости на синтетическом связующем по ГОСТ 22950-78*.

Полы – бетонные.

Наибольшая масса монтажного элемента – 2,43 т (панель стеновая).


ОТДЕЛКА


НАРУЖНАЯ


Окраска керамзитобетонных стеновых панелей цементно-перхлорвиниловой краской ЦПХВ. Металлический профилированный лист стеновых трехслойных панелей окрашивается на заводе-изготовителе эмалью МЛ 1202 (ТУ6-10-88-6-78) по грунтовке ЭП-0200 (ТУ6-10-12-83-76).


ВНУТРЕННЯЯ


Известковая побелка керамзитобетонных стеновых панелей. Металлический профилированный лист стеновых панелей и профилированный лист покрытия окрашиваются на заводе-изготовителе эмалью МЛ 1202 (ТУ6-10-88-6-78) по грунтовке ЭП-0200 (ТУ6-19-12-83-76).

Стальные конструкции каркаса здания и элементы подвесных путей имеют антикоррозийные покрытия из грунтовки ПФ-020 (ТУ6-10-19-48-84) и эмали ПФ-133 (ГОСТ 926-82*).


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ


В проекте выполнены чертежи архитектурных решений, железобетонных и стальных конструкций. Остальные части проекта (технологическая часть, отопление и вентиляция, водоснабжение и канализация, электрическая часть и т.д.) должны выполняться при привязке проекта применительно к конкретной технологии.

Сметная документация составлена в ценах 1991 года.

Удельные показатели приведены на 1 м2 площади здания.


Нормативные документы

Номер документа
Наименование
Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент
Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент
Эмаль ПФ-133. Технические условия (с Изменениями N 1, 2, 3)
