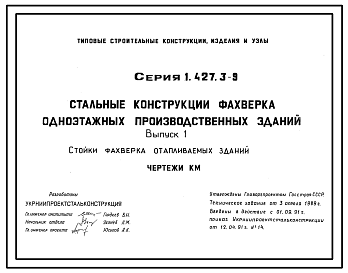

Серия 1.427.3-9 Стальные конструкции фахверка одноэтажных производственных зданий. Выпуск 1 Стойки фахверка отапливаемых зданий. Чертежи КМ

Общие данные

Номер серии

1.427.3-9

Наименование серии

Стальные конструкции фахверка одноэтажных производственных зданий. Выпуск 1 Стойки фахверка отапливаемых зданий. Чертежи КМ

История изменений

1.427.3-9
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


Состав проекта
Номер альбома
Наименование
Состав альбома

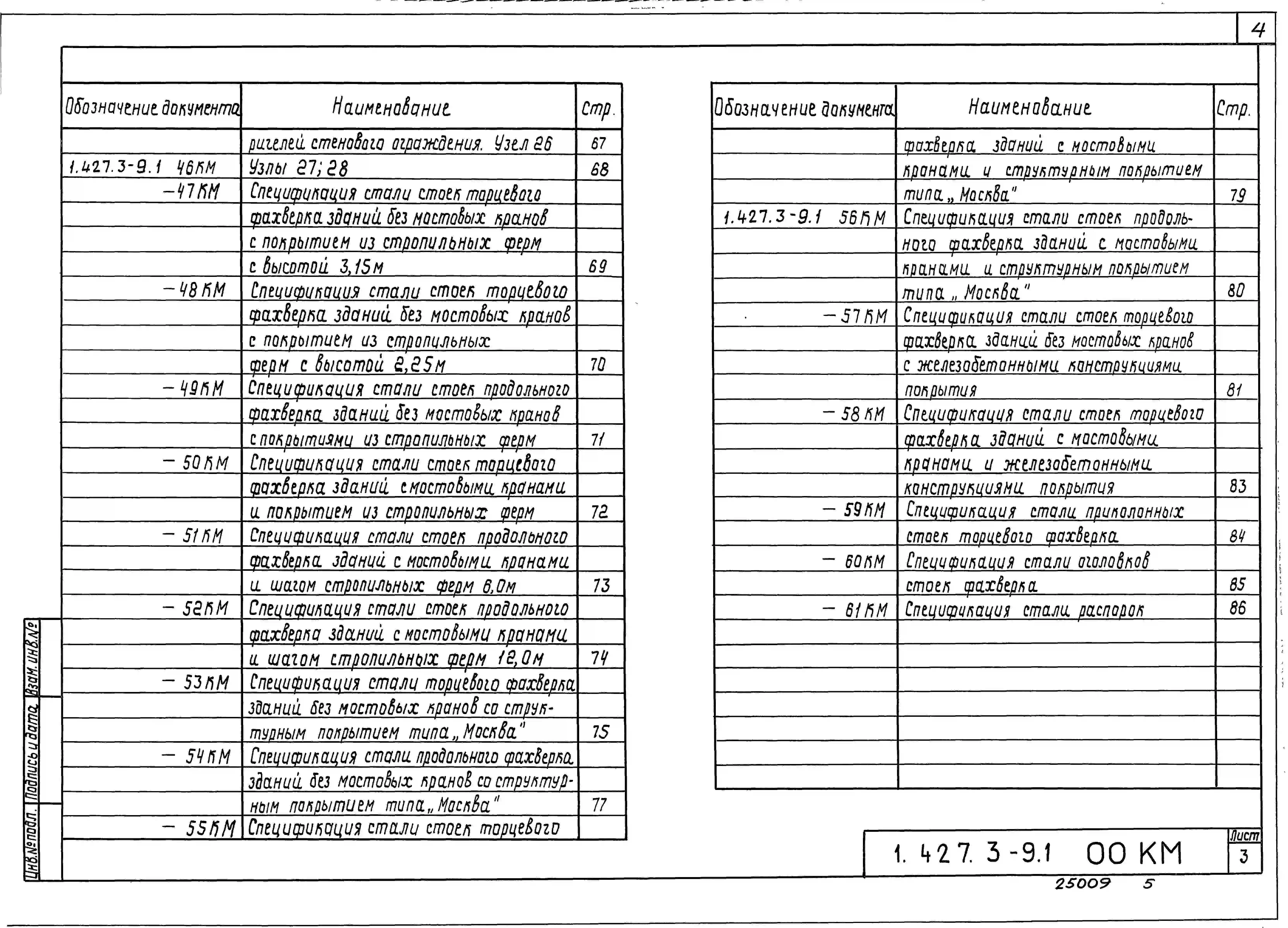

Выпуск 1
Стойки фахверка отапливаемых зданий. Чертежи КМ
Новое название альбома:
Имеющиеся картинки:

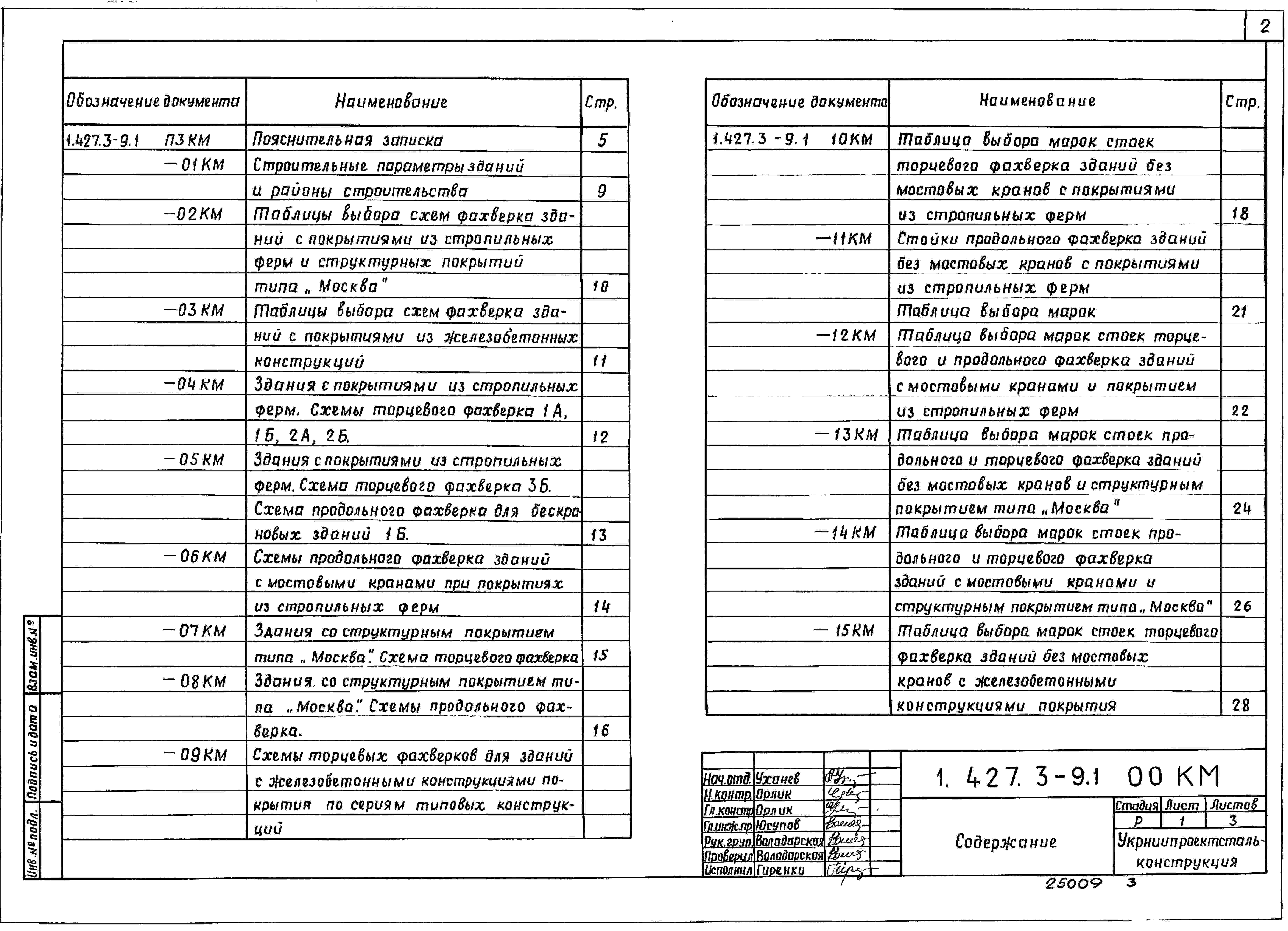

1 картинка альбома:     Alt для картинки:

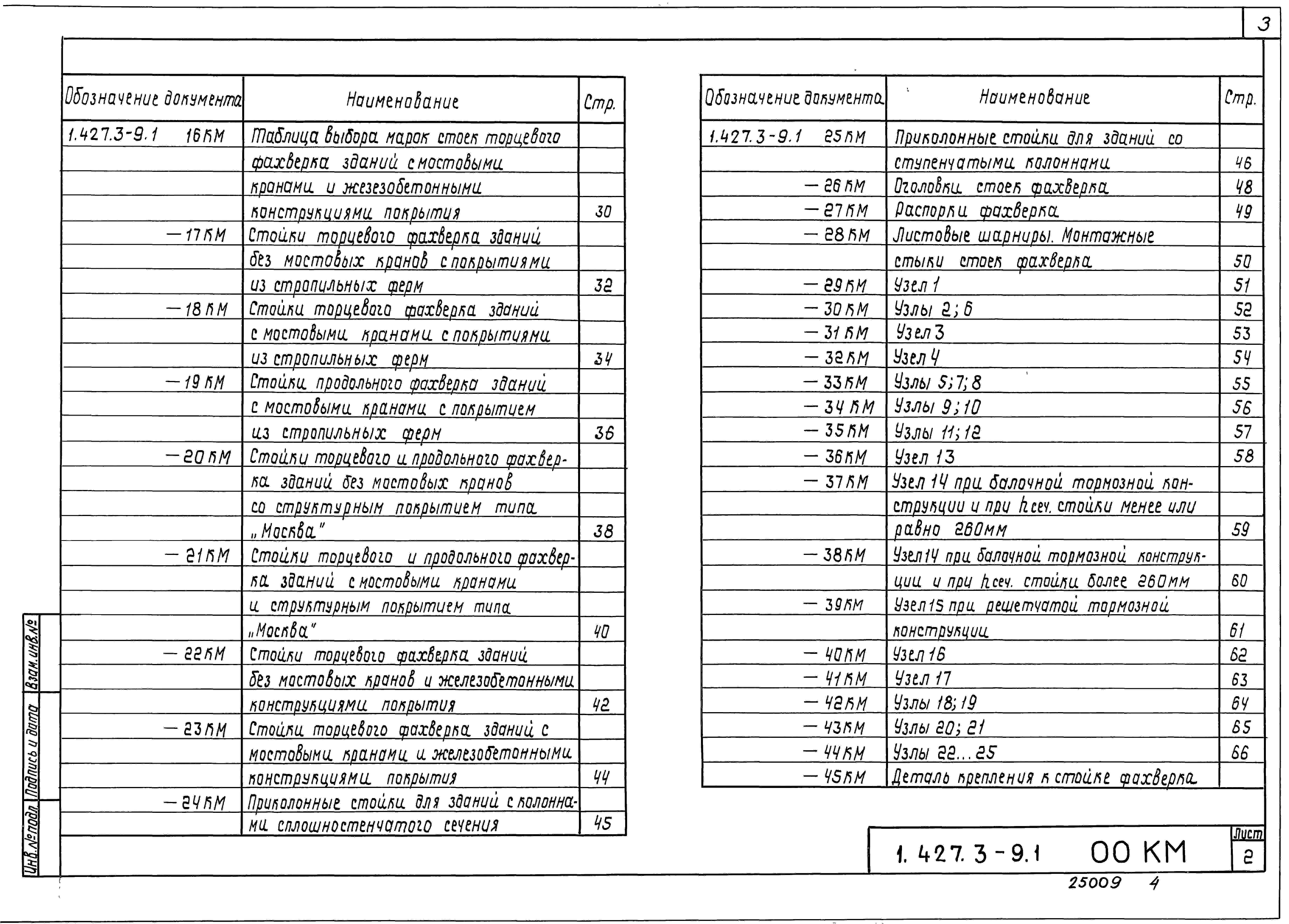

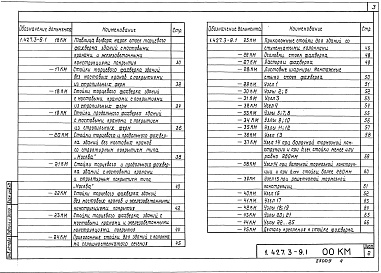

2 картинка альбома:     Alt для картинки:

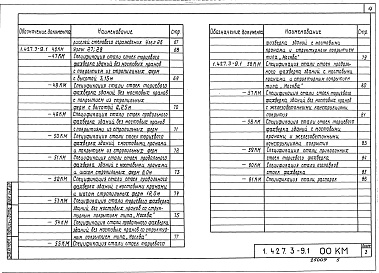

3 картинка альбома:     Alt для картинки:

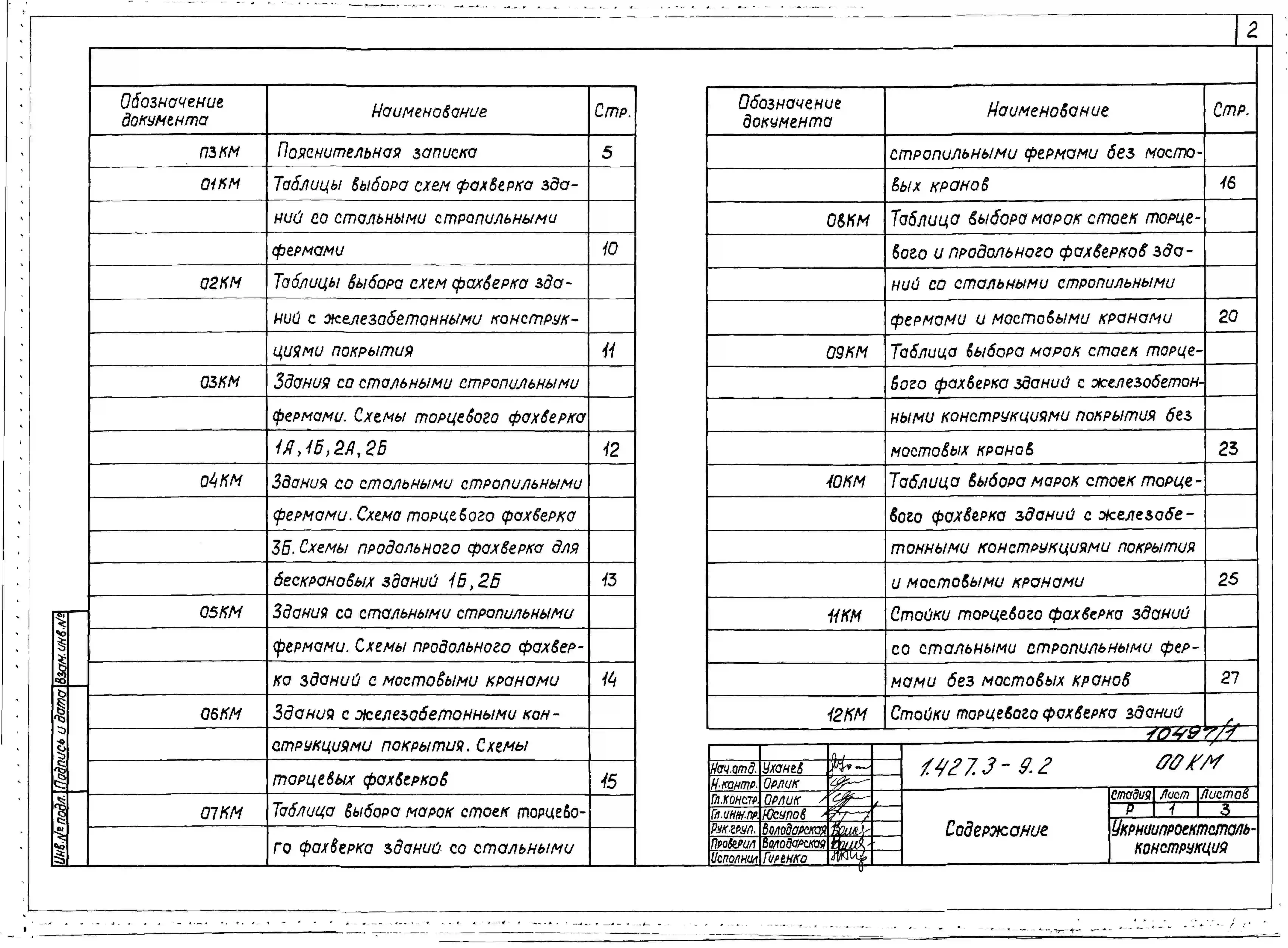

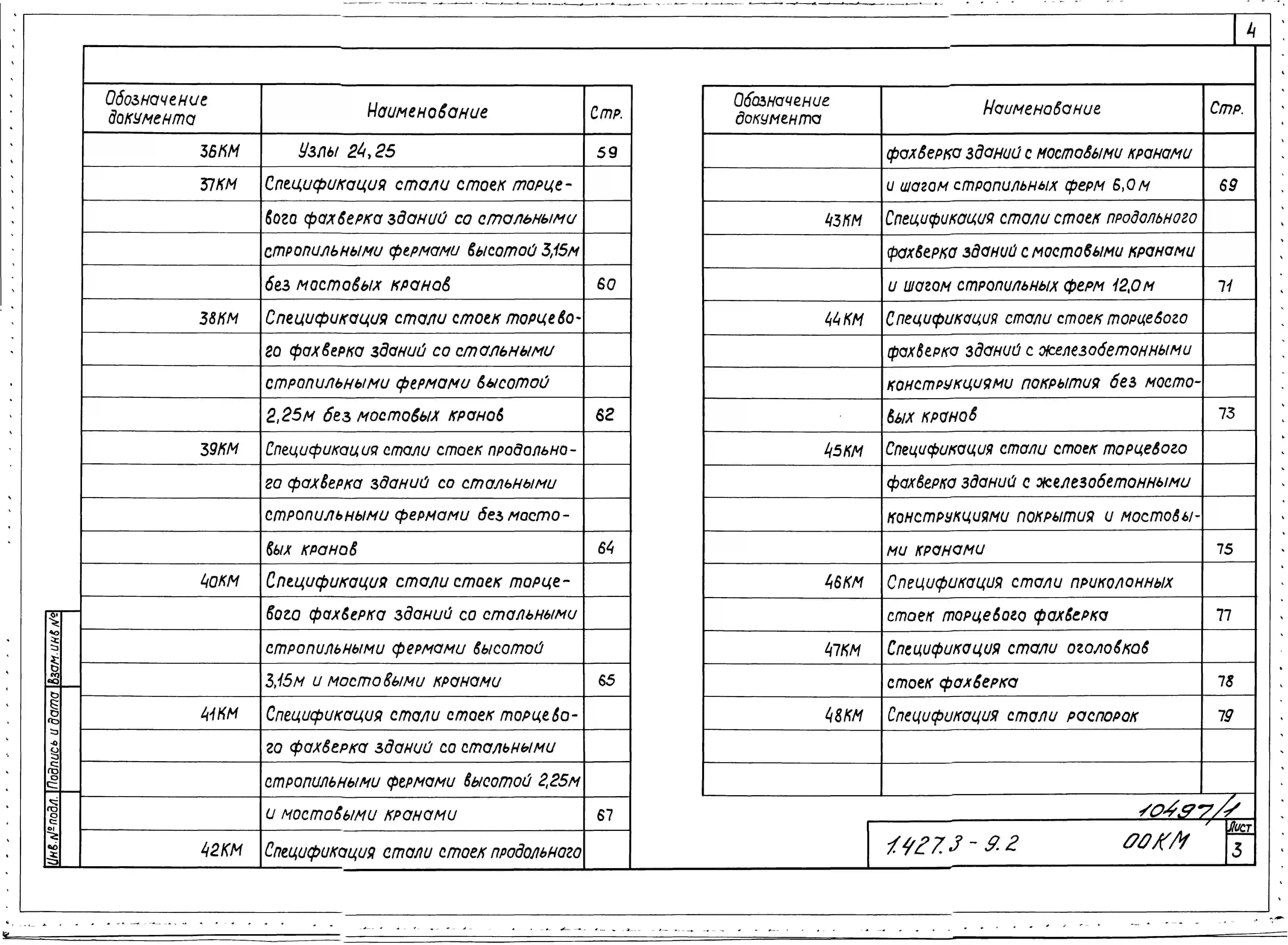

Выпуск 2
Конструкции фахверка с использованием проката металлургических заводов Украины
Новое название альбома:
Имеющиеся картинки:

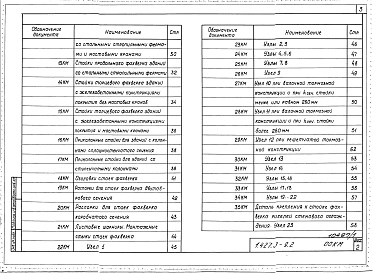

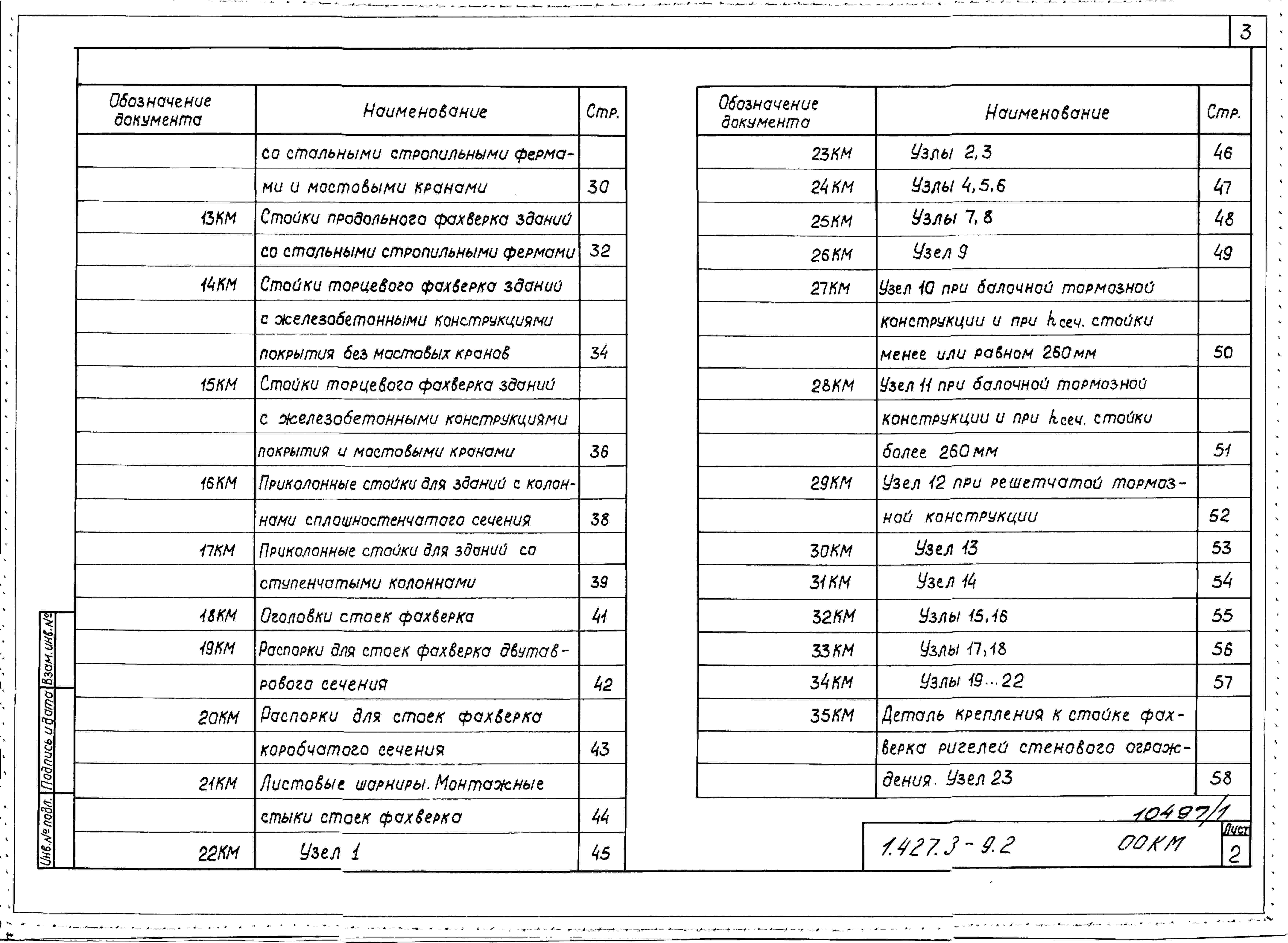

1 картинка альбома:     Alt для картинки:

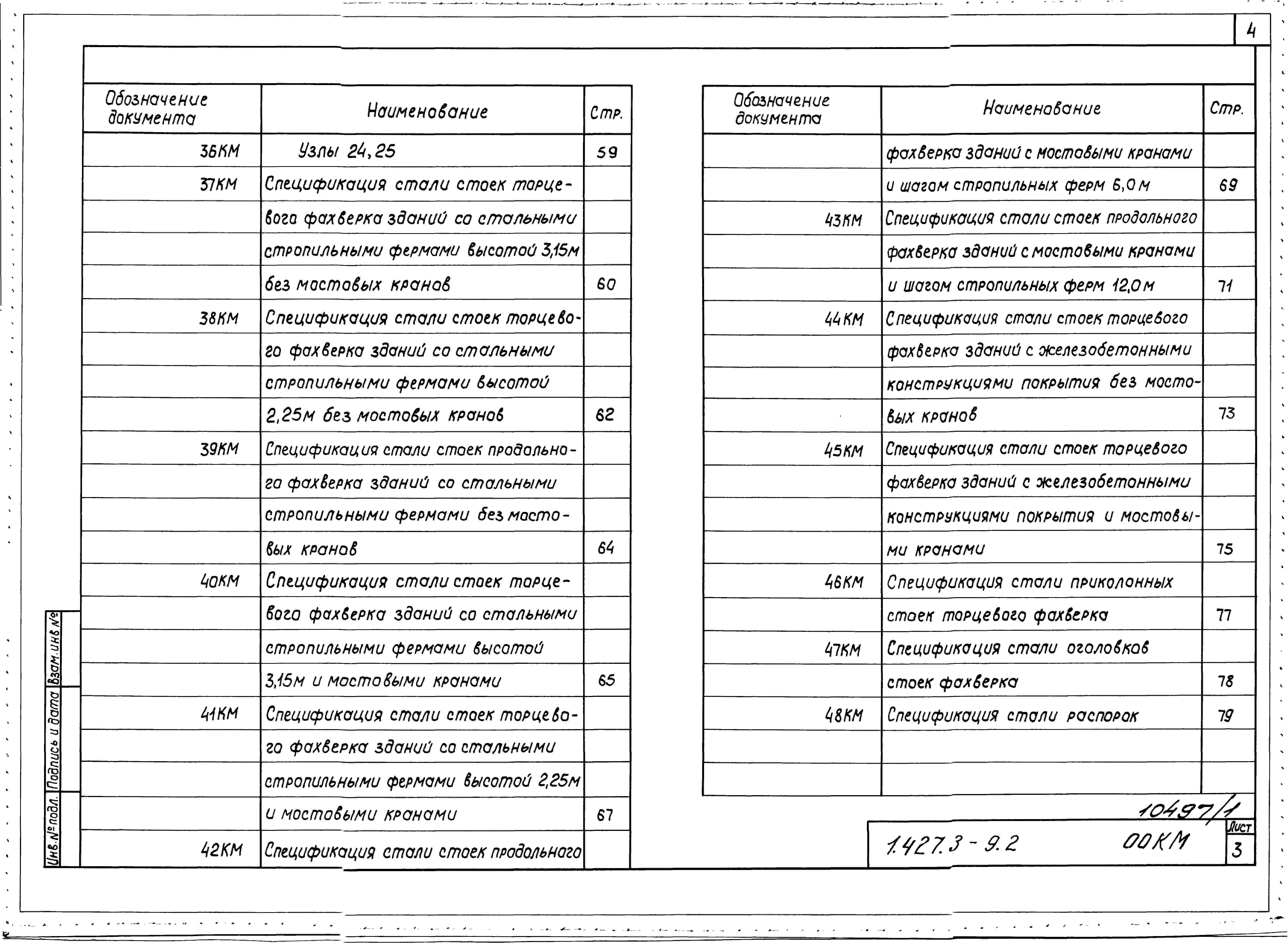

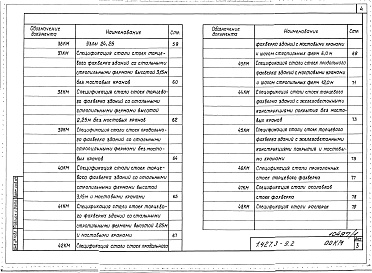

2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Описание проекта



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Стойки фахверка разработаны трех типов:

– тип А – стоки постоянного сечения по всей высоте;

– тип Б – стойки составные, включают основной ствол и оголовок, соединенные между собой шарнирно;

– тип В – стойки ступенчатые, с изменением сечения в уровне низа конструкций покрытия.



Соединение стоек с конструкциями здания – шарнирное.

Сечения стоек выполняются:

– двутавровыми по ГОСТ 26020-83;

– коробчатыми из гнутосварных профилей по ТУ 36-2287-80, из горячекатаных швеллеров по ГОСТ 8240-89.





МАРКИ СТОЕК:



Стойки торцевого фахверка зданий без мостовых кранов с покрытиями из стропильных ферм:

Т1; Т2; Т3…Т6; Т7…Т10; Т11…Т16; Т17…Т21; Т22…Т25; Т26…Т28; Т29; Т30…Т33; Т34…Т36; Т37…Т39; Т40…Т44.



Стойки торцевого фахверка зданий с мостовыми кранами с покрытиями из стропильных ферм:

Т1…Т4; Т5…Т9; Т10…Т14; Т15…Т18; Т19…Т21; Т22…Т24; Т25; Т26; Т27; Т29; Т28; Т30; Т31; Т33; Т32.



Стойки продольного фахверка зданий без мостовых кранов с покрытиями из стропильных ферм:

Т1…Т4; Т5…Т9; Т10…Т14; Т15…Т18; Т19…Т21; Т22; Т24; Т25; Т26; Т27; Т30; Т31; Т33.



Стойки торцевого и продольного фахверка зданий без мостовых кранов со структурным покрытием типа «Москва»:

Т1…Т5; Т6…Т10; Т11; Т12; Т13…Т16; Т17…Т20; Т21; Т22; Т23…Т26; Т27…Т29; Т30; Т31; Т32…Т34; Т35…Т37; Т38…Т40.



Стойки торцевого и продольного фахверка зданий с мостовыми кранами и структурным покрытием типа «Москва»:

Т1…Т4; Т5…Т8; Т9…Т11; Т12…Т15; Т16; Т17; Т18…Т20; Т21…Т24; Т25…Т29; Т30…Т33.



Стойки торцевого фахверка зданий без мостовых кранов и железобетонными конструкциями покрытия:

Т1…Т3; Т4…Т6; Т7; Т8; Т9…Т12; Т10; Т13; Т14…Т16; Т17; Т18; Т19; Т20…Т23; Т22; Т24…Т26; Т27…Т29; Т30…Т33; Т34…Т36; Т37…Т39.



Стойки торцевого фахверка зданий с мостовыми кранами и железобетонными конструкциями покрытия:

Т1…Т5; Т6…Т9; Т10…Т13; Т14…Т17; Т18; Т19; Т20…Т22; Т23…Т26; Т24; Т27; Т29; Т28; Т30; Т31; Т32.



Приколонные стойки для зданий с колоннами сплошностенчатого сечения:

ТП1; ТП2; ТП3; ТП4; ТП5.



Приколонные стойки для зданий со ступенчатыми колоннами:

ТП6; ТП13; ТП7; ТП14; ТП8; ТП15; ТП9; ТП16; ТП10; ТП17; ТП11; ТП18; ТП12; ТП19.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Стойки фахверка разработаны для применения в одноэтажных производственных зданиях со стальными и железобетонными каркасами, бескрановых или оборудованных мостовыми кранами.



Стойки фахверка могут применяться при самонесущих и навесных железобетонных панелях с массами стеновых заполнений 100 кг/м2; 200 кг/м2; 300 кг/м2; 400 кг/м2; 500 кг/м2 при асбестоцементных и металлических панелях с массами стеновых заполнений 20 кг/м2 и 100 кг/м2.

Конструкции стоек разработаны для обычных условий строительства и для строительства в районах с сейсмичностью 7, 8 и 9 баллов.



Нормативное ветровое давление – 48 кгс/м2 / 0,48 кПа.



Расчетная температура наружного воздуха – минус 65оС.





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Маркировка элементов конструкций фахверка: Т1; Т25.

Т1 – стойки фахверка для соответствующих серий типовых конструкций покрытия;

1, 25 – порядковый номер типоразмера стойки;

ТП1 – приколонные стойки.



Настоящая серия разработана взамен серии 1.427.3-4 вып. 1.

Нормативные документы

Номер документа
Наименование
Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент
