Серия 1.424.1-6/89 Колонны железобетонные прямоугольного сечения с проходами в уровне крановых путей для одноэтажных производственных зданий высотой 10,8-14,4 м, оборудованных мостовыми опорными кранами грузоподъемностью до 32 т. Выпуск 7с Стальные связи

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Бетон тяжелый классов В15; В22,5; В30.
Продольная арматура – из стали класса А-III диаметром 22…40 мм ГОСТ 5781-82. Допускается замена на арматуру диаметром до 32 мм включительно класса Ат-IIIС, ГОСТ 10884-81либо Ат-IVС, ГОСТ 10884-81 в соответствии с указаниями, приведенными в выпусках 0-1с, 5с, 6с.
Поперечная арматура – из стали класса Вр-I, ГОСТ 6727-80 и А-III, А-I ГОСТ 5781-82.


МАРКИ КОЛОНН

<i>Колонны крайних рядов:</i>

1ККП108-1.3-С; 1ККП108-2.3-С; 1ККП108-3.3-С; 1ККП108-4.3-С; 1ККП108-5.3-С; 2ККП108-1.3-С; 2ККП108-2.3-С; 3ККП108-1.3-С; 3ККП108-2.3-С; 3ККП108-3.3-С; 4ККП108-1.3-С; 4ККП108-2.3-С; 4ККП108-3.3-С; 6ККП108-1.3-С; 6ККП108-2.3-С; 6ККП108-3.3-С; 6ККП108-4.3-С; 7ККП108-1.3-С; 7ККП108-2.3-С; 8ККП108-1.2-С; 8ККП108-2.3-С; 8ККП108-3.4-С; 1ККП120-1.3-С; 1ККП120-2.3-С; 1ККП120-3.3-С; 1ККП120-4.3-С; 1ККП120-5.4-С; 1ККП120-6.4-С; 2ККП120-2.3-С; 2ККП120-3.3-С; 2ККП120-4.4-С; 2ККП120-1.3-С; 3ККП120-1.3-С; 3ККП120-2.3-С; 3ККП120-3.3-С; 3ККП120-4.4-С; 4ККП120-1.3-С; 4ККП120-2.4-С; 6ККП120-1.3-С; 6ККП120-2.3-С; 6ККП120-3.3-С; 6ККП120-4.4-С; 6ККП120-5.4-С; 6ККП120-6.4-С; 7ККП120-1.4-С; 7ККП120-2.3-С; 7ККП120-3.3-С; 7ККП120-4.3-С; 7ККП120-5.4-С; 7ККП120-6.4-С; 8ККП120-1.3-С; 8ККП120-2.3-С; 8ККП120-3.4-С; 8ККП120-4.4-С;

1ККП132-1.3-С; 1ККП132-2.3-С; 1ККП132-3.3-С; 1ККП132-4.4-С; 1ККП132-5.4-С; 2ККП132-1.3-С; 2ККП132-2.3-С; 2ККП132-3.3-С; 2ККП132-4.3-С; 2ККП132-5.4-С; 2ККП132-6.4-С; 3ККП132-1.3-С; 3ККП132-2.3-С; 3ККП132-3.3-С; 3ККП132-4.4-С; 3ККП132-5.4-С; 3ККП132-6.4-С; 4ККП132-1.3-С; 4ККП132-2.4-С; 4ККП132-3.4-С; 6ККП132-1.3-С; 6ККП132-2.3-С; 6ККП132-3.4-С; 6ККП132-4.4-С; 7ККП132-1.4-С; 7ККП132-2.3-С; 7ККП132-3.3-С; 7ККП132-4.4-С; 7ККП132-5.4-С; 7ККП132-6.4-С; 8ККП132-1.3-С; 8ККП132-2.3-С; 8ККП132-3.3-С; 8ККП132-4.4-С; 8ККП132-5.4-С; 8ККП132-6.4-С; 8ККП132-7.4-С;

1ККП144-1.3-С; 1ККП144-2.4-С; 1ККП144-3.4-С; 1ККП144-4.4-С; 2ККП144-1.3-С; 2ККП144-2.3-С; 2ККП144-3.3-С; 2ККП144-4.4-С; 2ККП144-5.4-С; 2ККП144-6.4-С; 3ККП144-1.3-С; 3ККП144-2.3-С; 3ККП144-3.3-С; 3ККП144-4.3-С; 3ККП144-5.4-С; 3ККП144-6.4-С; 3ККП144-7.4-С; 3ККП144-8.4-С; 4ККП144-1.4-С; 4ККП144-2.4-С; 4ККП144-3.4-С; 6ККП144-1.3; 6ККП144-2.3; 6ККП144-3.3; 6ККП144-4.4; 6ККП144-5.4; 6ККП144-6.4; 7ККП144-1.4-С; 7ККП144-2.4-С; 7ККП144-3.4-С; 7ККП144-4.4-С; 7ККП144-5.4-С; 7ККП144-6.4-С; 8ККП144-1.4-С; 8ККП144-2.3-С; 8ККП144-3.3-С; 8ККП144-4.4-С; 8ККП144-5.4-С; 8ККП144-6.4-С; 8ККП144-7.4-С.


<i>Колонны средних рядов:</i>

9ККП108-1.3-С; 9ККП108-2.3-С; 9ККП108-3.3-С; 9ККП108-4.3-С; 10ККП108-1.3-С; 10ККП108-2.3-С; 10ККП108-3.4-С; 11ККП108-1.3-С; 11ККП108-2.3-С; 11ККП108-3.4-С; 11ККП108-4.4-С; 12ККП108-1.3-С; 13ККП108-1.3-С; 13ККП108-2.3-С; 14ККП108-1.3-С; 14ККП108-2.3-С; 14ККП108-3.3-С; 9ККП120-1.3-С; 9ККП120-2.3-С; 9ККП120-3.3-С; 9ККП120-4.4-С; 9ККП120-5.4-С; 9ККП120-6.4-С; 10ККП120-1.3-С; 10ККП120-2.3-С; 10ККП120-3.4-С; 10ККП120-4.4-С; 11ККП120-1.3-С; 11ККП120-2.4-С; 11ККП120-3.4-С; 11ККП120-4.4-С; 12ККП120-1.4-С; 12ККП120-2.4-С; 12ККП120-3.4-С; 12ККП120-4.4-С; 13ККП120-1.3-С; 13ККП120-2.3-С; 13ККП120-3.4-С; 13ККП120-4.4-С; 14ККП120-1.3-С; 14ККП120-2.4-С;

9ККП132-1.3-С; 9ККП132-2.3-С; 9ККП132-3.3-С; 9ККП132-4.3-С; 9ККП132-5.3-С; 9ККП132-6.4-С; 9ККП132-7.4-С; 10ККП132-1.4; 10ККП132-2.4; 10ККП132-3.3; 10ККП132-4.3; 10ККП132-5.3; 10ККП132-6.4; 10ККП132-7.4; 11ККП132-1.4-С; 11ККП132-2.3-С; 11ККП132-3.4-С; 11ККП132-4.4-С; 11ККП132-5.4-С; 12ККП132-1.3-С; 12ККП132-2.4-С; 13ККП132-1.3-С; 13ККП132-2.3-С; 13ККП132-3.4-С; 14ККП132-1.3-С; 14ККП132-2.3-С; 14ККП132-3.4-С; 9ККП144-1.4-С; 9ККП144-2.3-С; 9ККП144-3.3-С; 9ККП144-4.3-С; 9ККП144-5.4-С; 9ККП144-6.4-С; 9ККП144-7.4-С; 9ККП144-8.4-С; 9ККП144-9.4-С; 10ККП144-1.4-С; 10ККП144-2.3-С; 10ККП144-3.3-С; 10ККП144-4.3-С; 10ККП144-5.4-С; 10ККП144-6.4-С; 10ККП144-7.4-С; 10ККП144-8.4-С; 11ККП144-1.4-С; 11ККП144-2.4-С; 11ККП144-3.3-С; 11ККП144-4.4-С; 11ККП144-5.4-С; 11ККП144-6.4-С; 11ККП144-7.4-С; 11ККП144-8.5-С; 12ККП144-1.4-С; 12ККП144-2.4-С; 12ККП144-3.4-С; 12ККП144-4.4-С; 13ККП144-1.3-С; 13ККП144-2.4-С; 13ККП144-3.4-С; 14ККП144-1.3-С; 14ККП144-2.4-С; 14ККП144-3.4-С.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Колонны предназначаются для применения в одноэтажных производственных зданиях с расчетной сейсмичностью 7 и 8 баллов для обычных условий строительства.

Расположение зданий предусмотрено в I–IV ветровых и снеговых районах. Здания – отапливаемые, без ограничения расчетной зимней температуры наружного воздуха либо неотапливаемые при расчетной зимней температуре не ниже минус 40^оС.

Покрытие зданий предусмотрено из железобетонных плит по железобетонным или стальным несущим конструкциям и с применением стального настила по стальным фермам.

Наибольшее допустимое расстояние между продольными антисейсмическими швами равно 150 м. Расстояние между поперечными  антисейсмическими швами устанавливается в конкретном проекте и не должно превышать 144 и 120 м для зданий с расчетной сейсмичностью соответственно 7 и 8 баллов. Наименьшая длина зданий принята равной 60 м, кроме однопролетных зданий, для которых она составляет 36 м.

Стальные вертикальные связи в пределах высоты подкрановой части колонн предусмотрены  по всем продольным рядам в середине каждого температурного блока. Стальные вертикальные связи в надкрановой части колонн предусмотрены при расчетной сейсмичности зданий 8 баллов, а также в ряде случаев при расчетной сейсмичности 7 баллов.

Предел огнестойкости колонн равен 2,5 часам.

Ветровое давление – 48 кгс/м² / 0,48 кПа.

Расчетная температура наружного воздуха – минус 40^оС.

Инженерно-геологические условия – обычные.

Вес снегового покрова – 150 кгс/м² / 1,5 кПа.

Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.

Сейсмичность – 7, 8 баллов.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расшифровка марки изделия: 1ККП108-1.3-С-аН.
1 – номер типоразмера колонны;
ККП – колонна крановая с проходом;
108 – высота этажа здания в дециметрах;
1 – порядковый номер, характеризующий армирование колонны;
3 – условный цифровой индекс, обозначающий класс (марку) бетона колонны;
С – индекс, характеризующий сейсмостойкость колонны;
а – индекс, характеризующий наличие в колонне закладных изделий по чертежу КЖИ;
Н – индекс, характеризующий, в случае необходимости, показатель проницаемости бетона колонны (Н – нормальная, П – пониженная).

Примечание: буквенные индексы «а», и «Н» добавляются в марке колонны при разработке чертежей КЖИ, поэтому в номенклатуре марки колонн приведены в сокращенной записи.

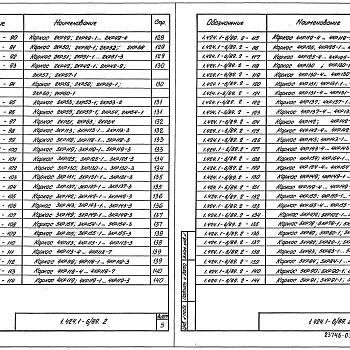

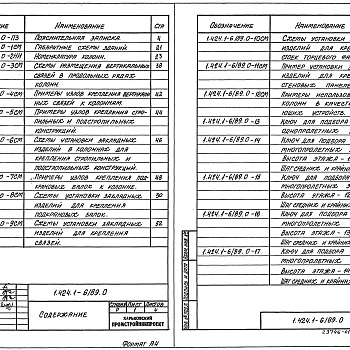

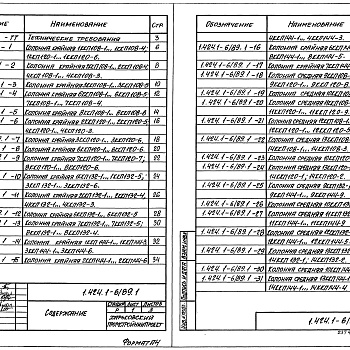

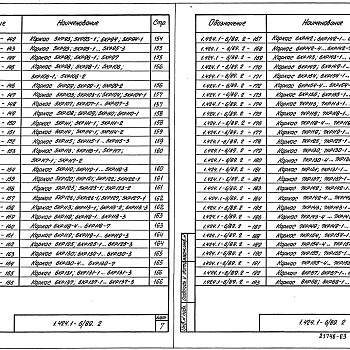

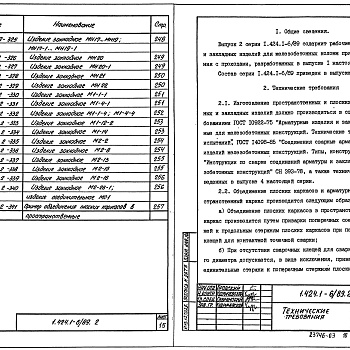

Выпуск 0-1с следует применять совместно с выпуском 0 настоящей серии. Рабочие чертежи колонн для зданий с расчетной сейсмичностью 7 баллов содержатся в выпусках 1 и 5с, арматурные изделия указанных колонн – в выпусках 2 и 6с (ч. 1 и 2). Для зданий с расчетной сейсмичностью 8 баллов рабочие чертежи колонн и их арматурные изделия содержатся  соответственно в выпусках 5с и 6с (ч. 1 и 2). Рабочие чертежи закладных изделий колонн содержатся в выпусках 2 и 6с (ч. 1 и 2). Рабочие чертежи стальных связей по колоннам содержатся в выпуске 7с.

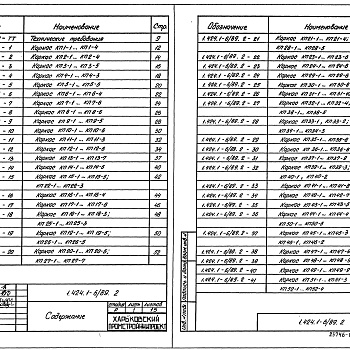

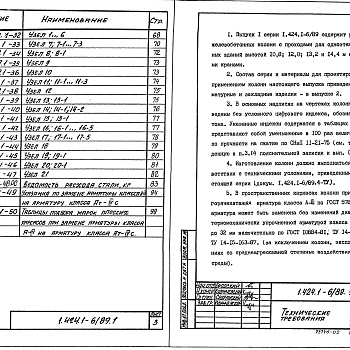

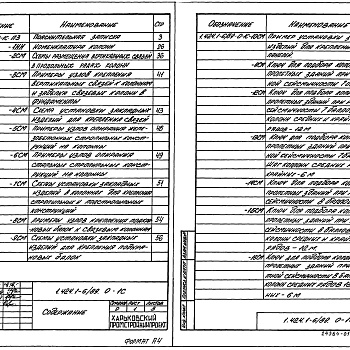

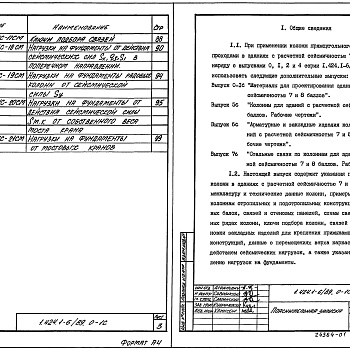

Выпуск 0-1с. Материалы для проектирования зданий с расчетной сейсмичностью 7 и 8 баллов.

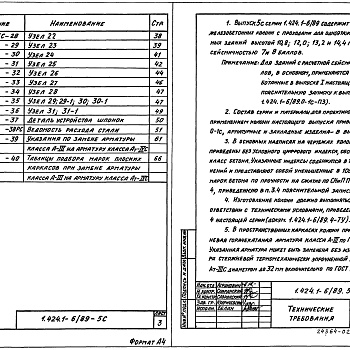

Выпуск 5с. Колонны для зданий с расчетной сейсмичностью 7 и 8 баллов. Рабочие чертежи.

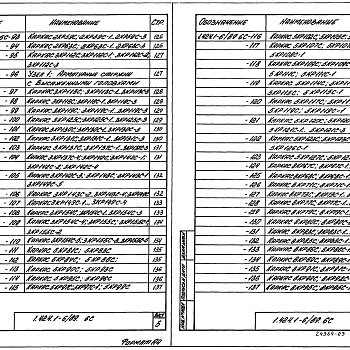

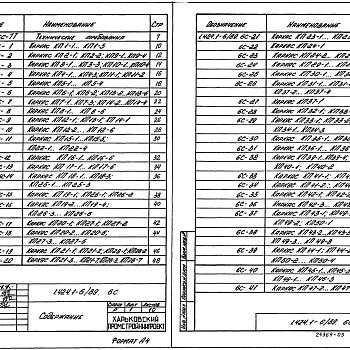

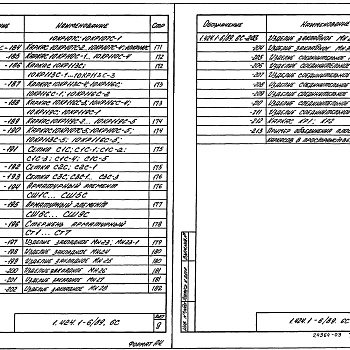

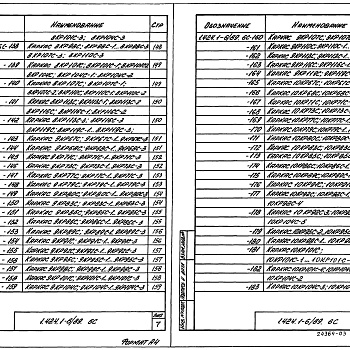

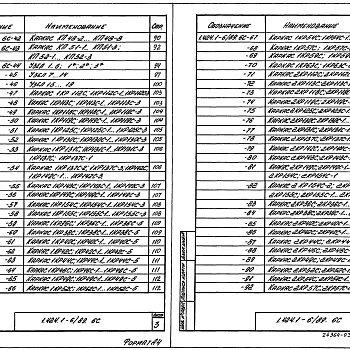

Выпуск 6с. Арматурные и закладные изделия колонн для зданий с расчетной сейсмичностью 7 и 8 баллов. Рабочие чертежи. Части 1, 2.

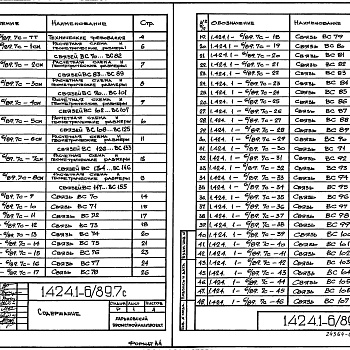

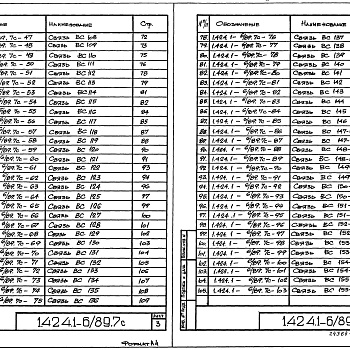

Выпуск 7с. Стальные связи по колоннам для зданий с расчетной сейсмичностью 7 и 8 баллов. Рабочие чертежи.

Объем проектных материалов, приведенных к формату А4, – 1006 форматок.
