Серия 1.424.1-6/89 Колонны железобетонные прямоугольного сечения с проходами в уровне крановых путей для одноэтажных производственных зданий высотой 10,8-14,4 м, оборудованных мостовыми опорными кранами грузоподъемностью до 32 т. Выпуск 0 Материалы для пр

Общие данные

Номер серии

1.424.1-6/89

Наименование серии

Колонны железобетонные прямоугольного сечения с проходами в уровне крановых путей для одноэтажных производственных зданий высотой 10,8-14,4 м, оборудованных мостовыми опорными кранами грузоподъемностью до 32 т. Выпуск 0 Материалы для пр

История изменений

1.424.1-6/89
является заменой
Состав проекта
Номер альбома
Наименование
Состав альбома

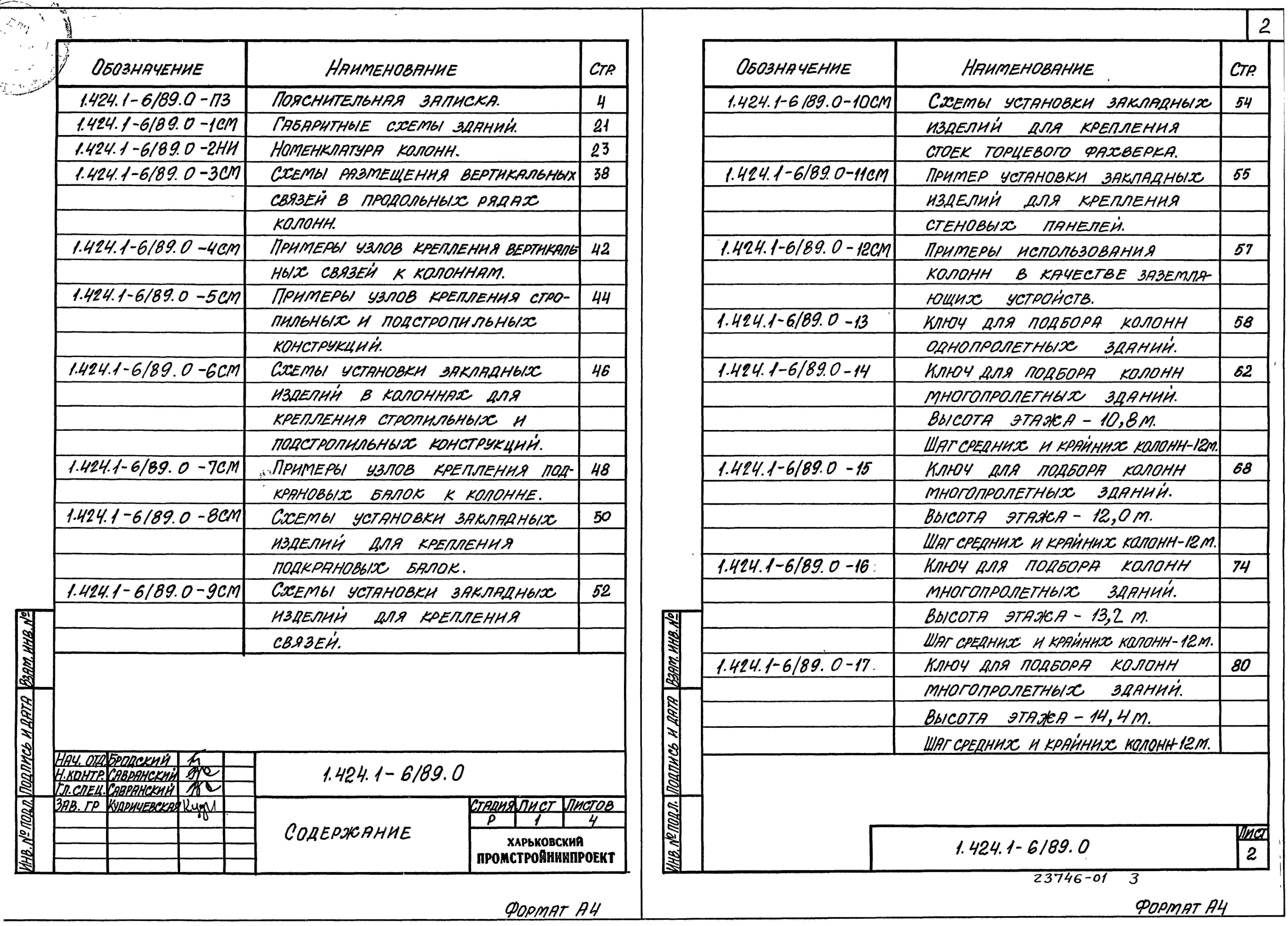

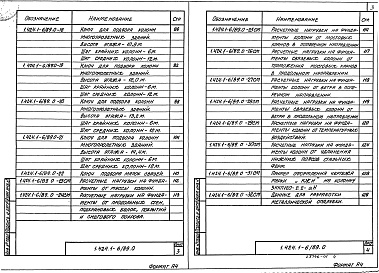

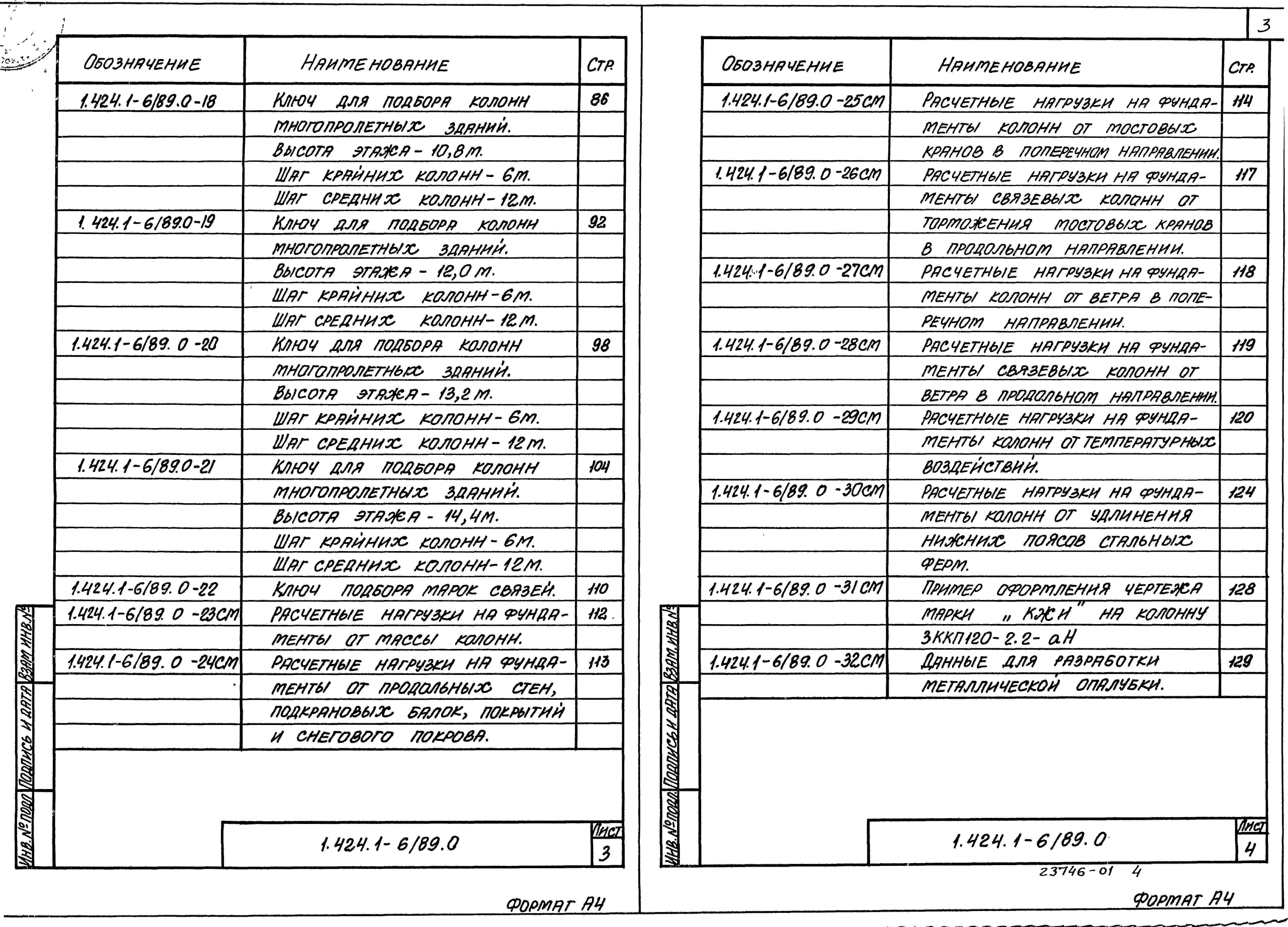

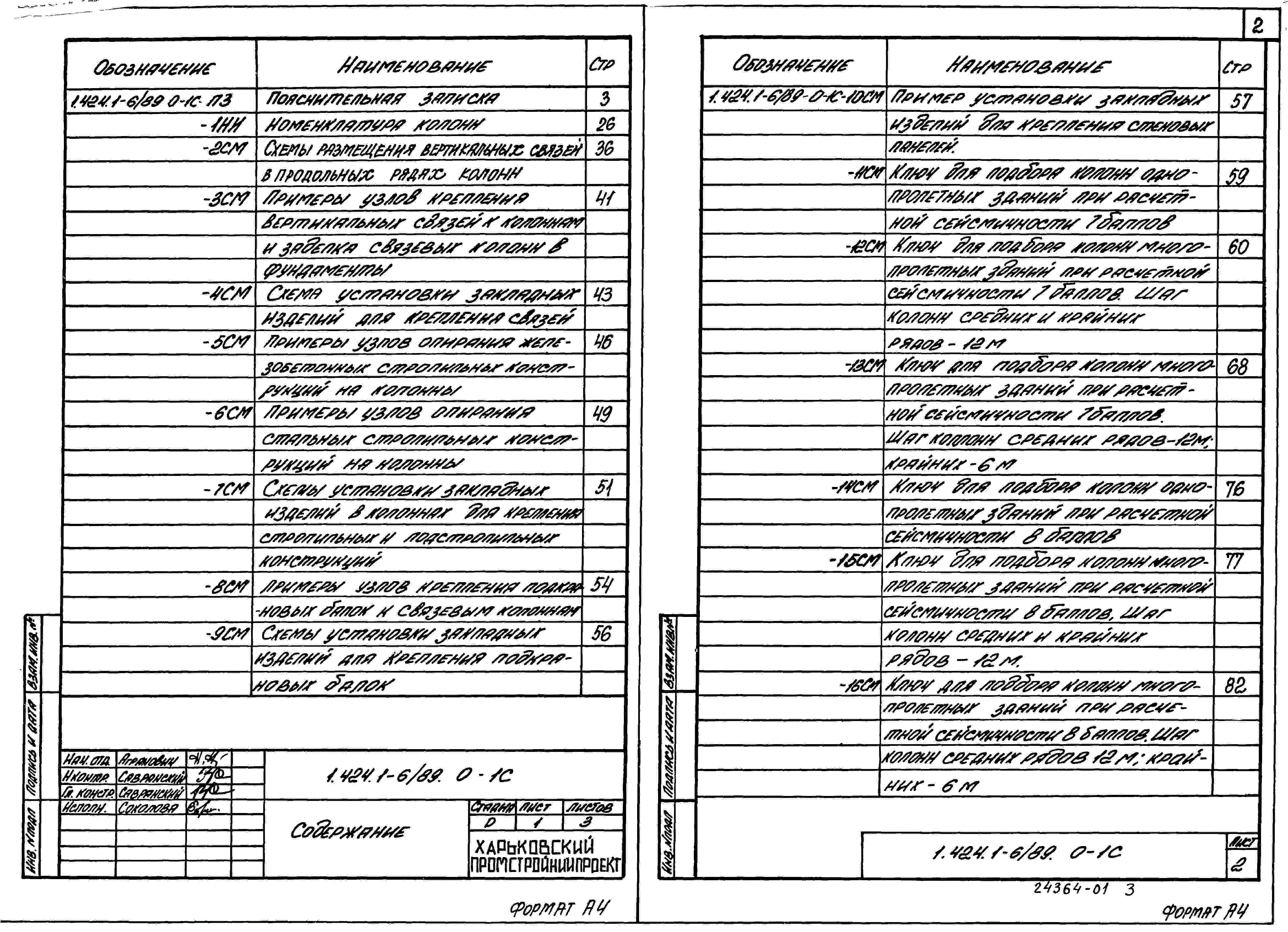

Выпуск 0
Материалы для проектирования
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

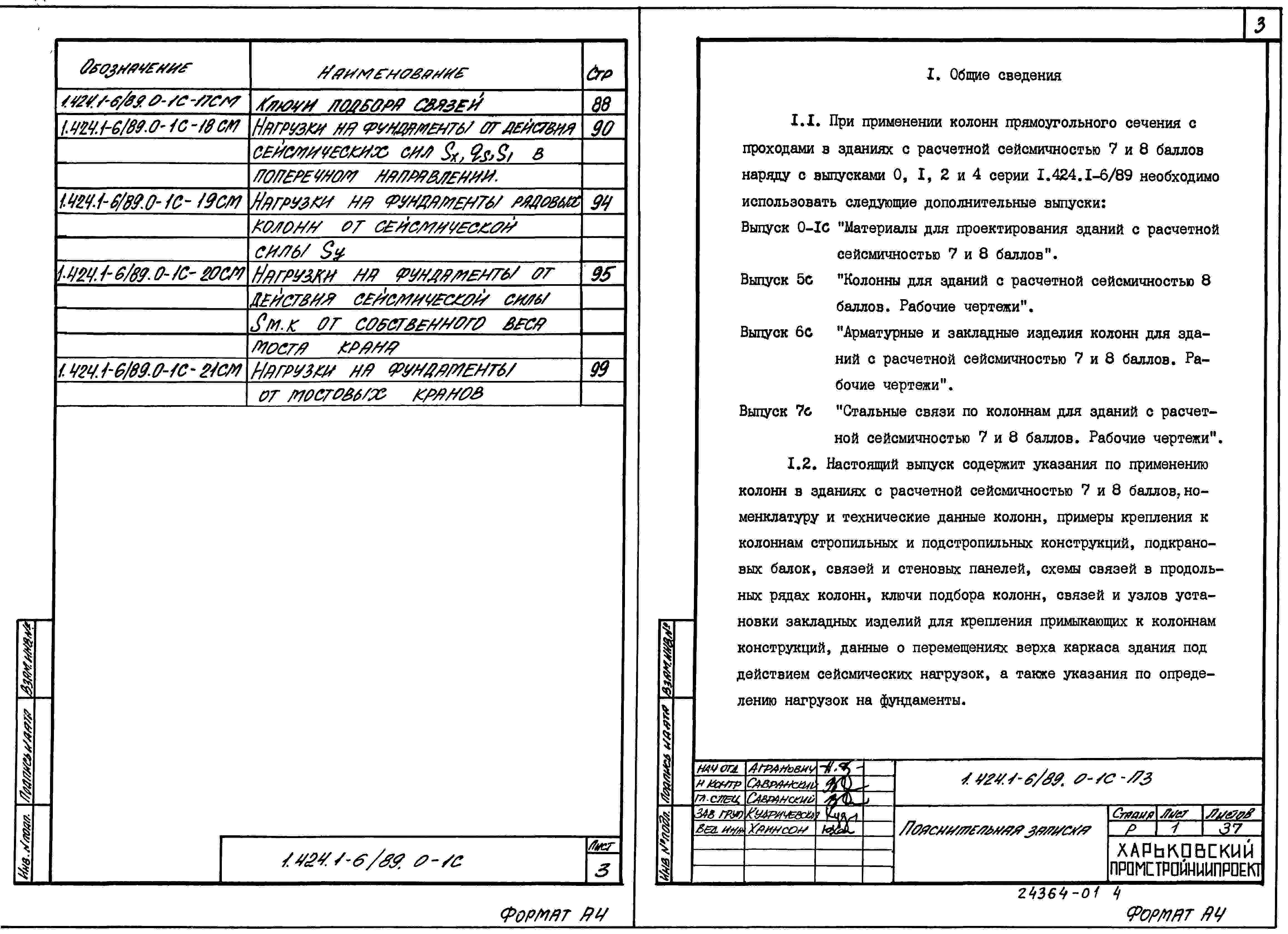

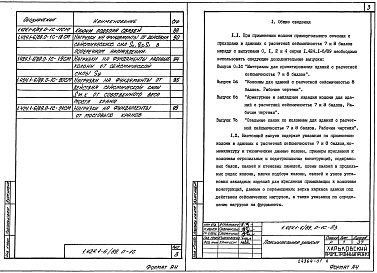

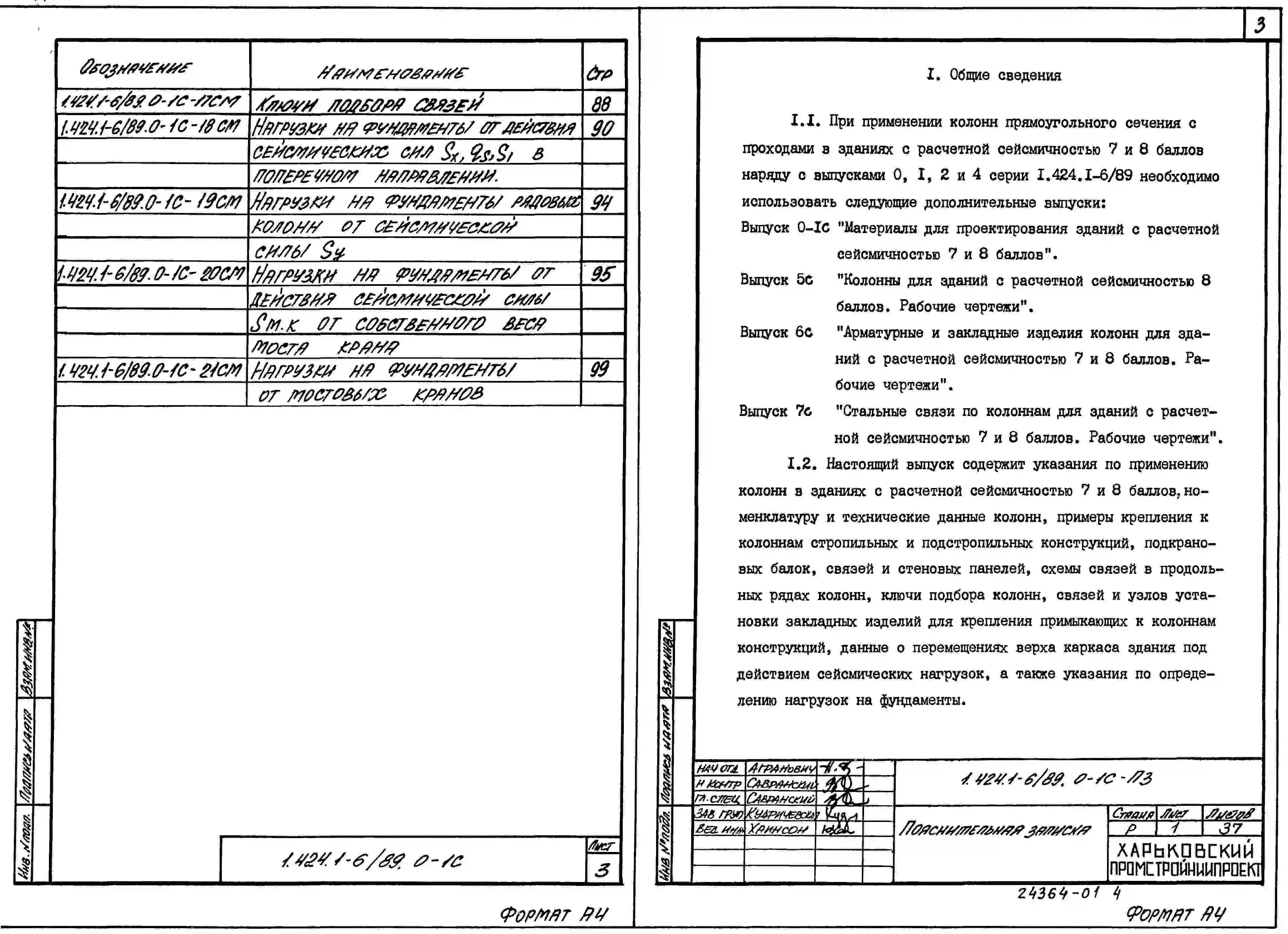

Выпуск 0-1
с Материалы для проектирования зданий с расчетной сейсмичностью 7 и 8 баллов
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

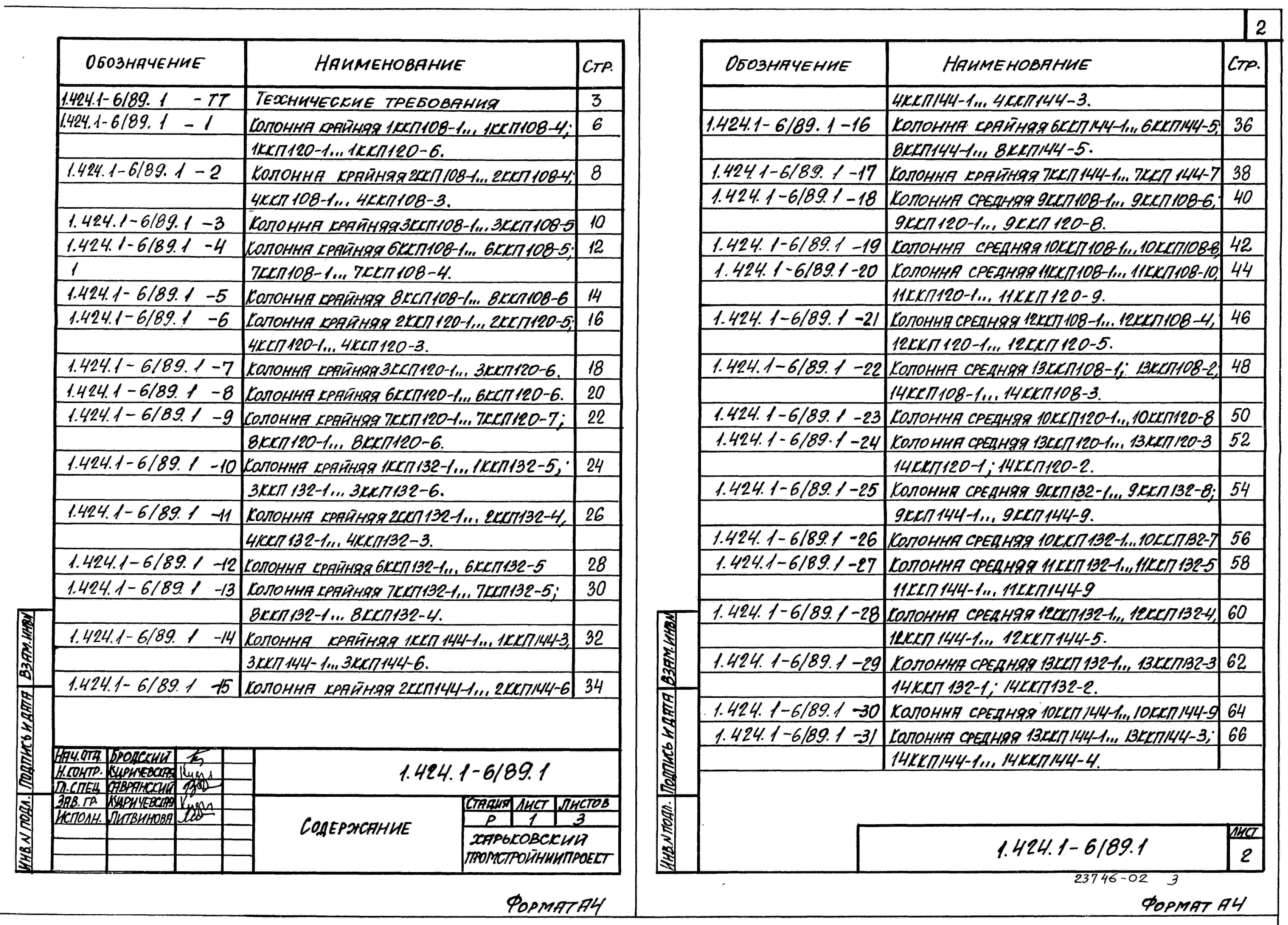

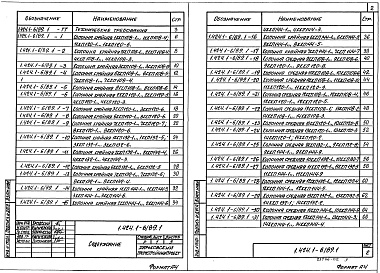

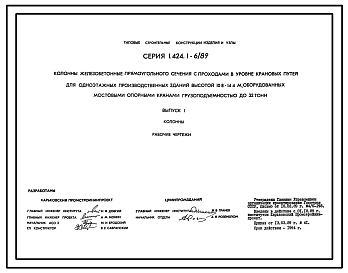

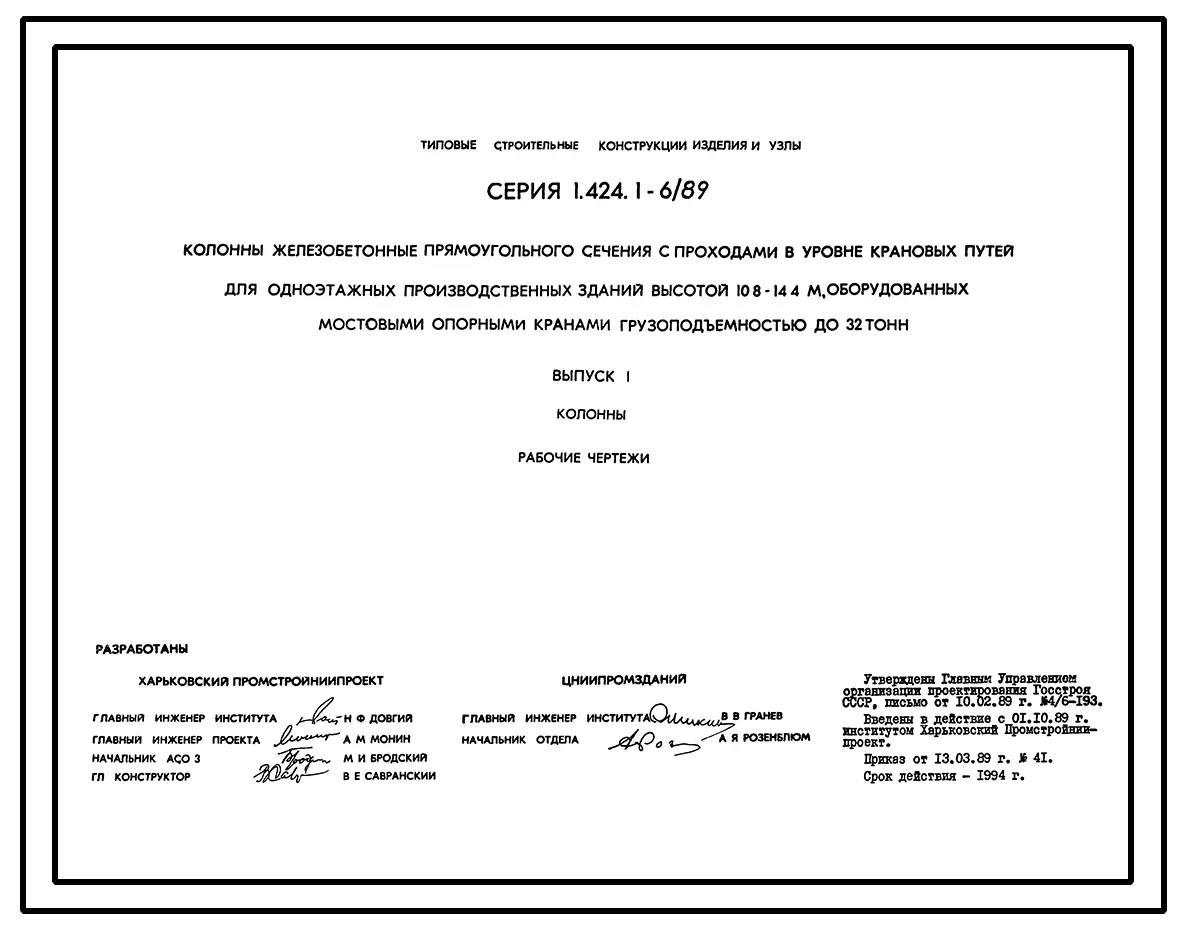

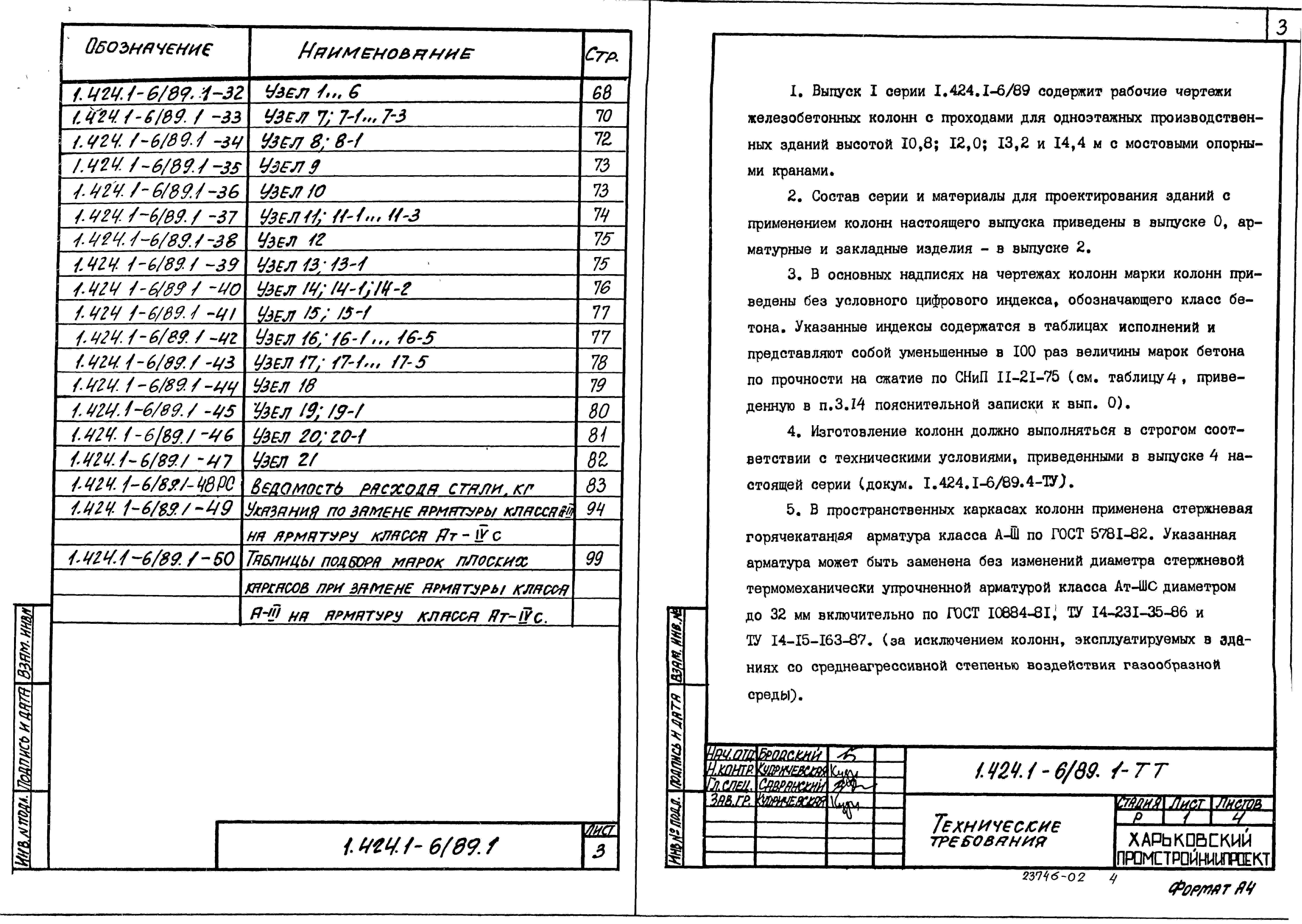

Выпуск 1
Колонны. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

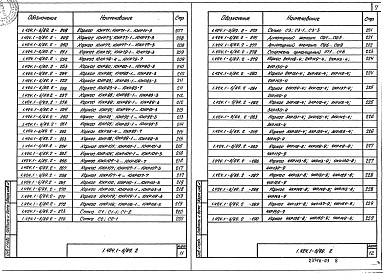

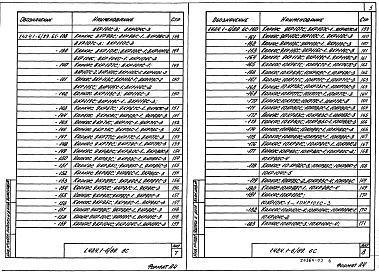

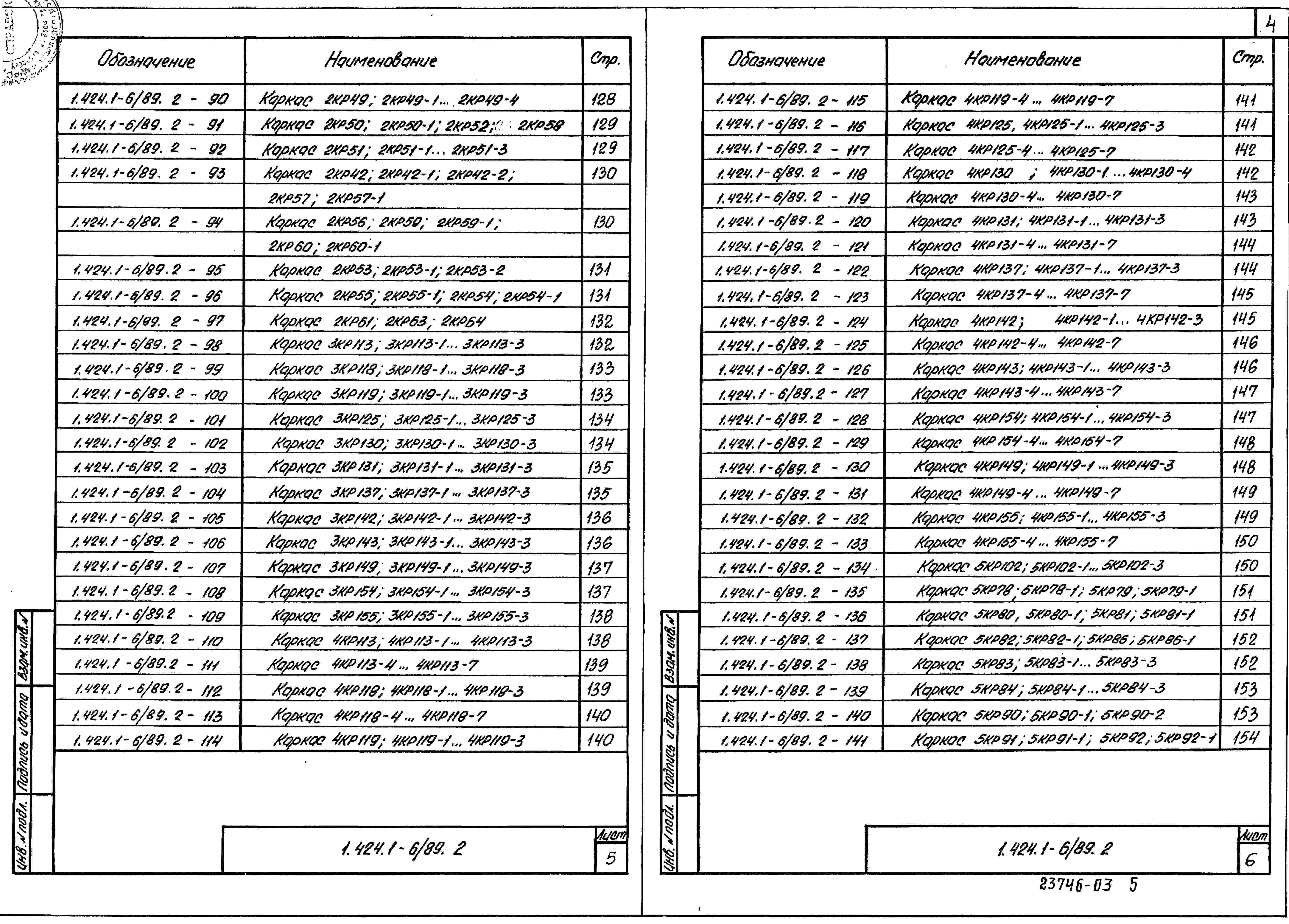

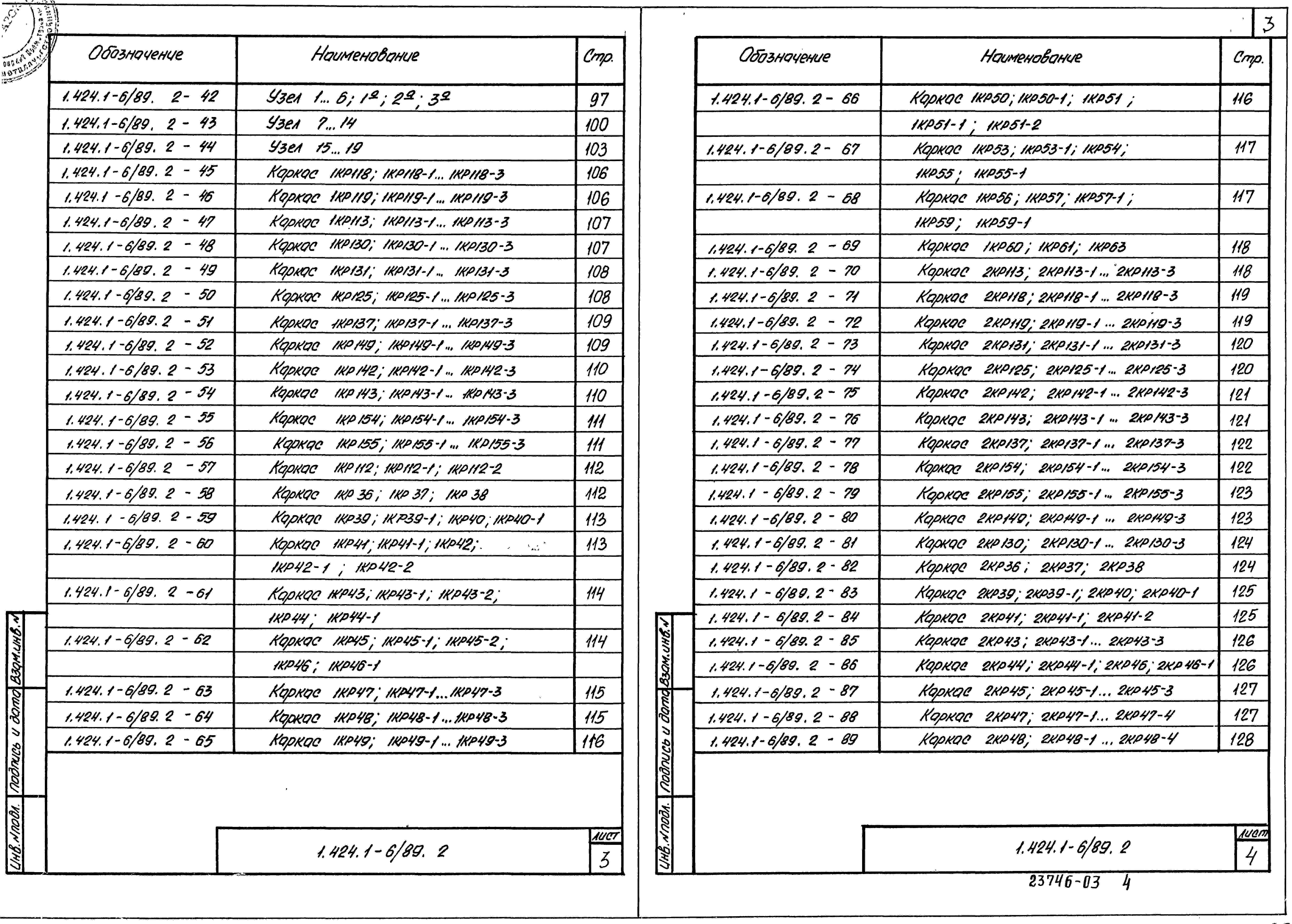

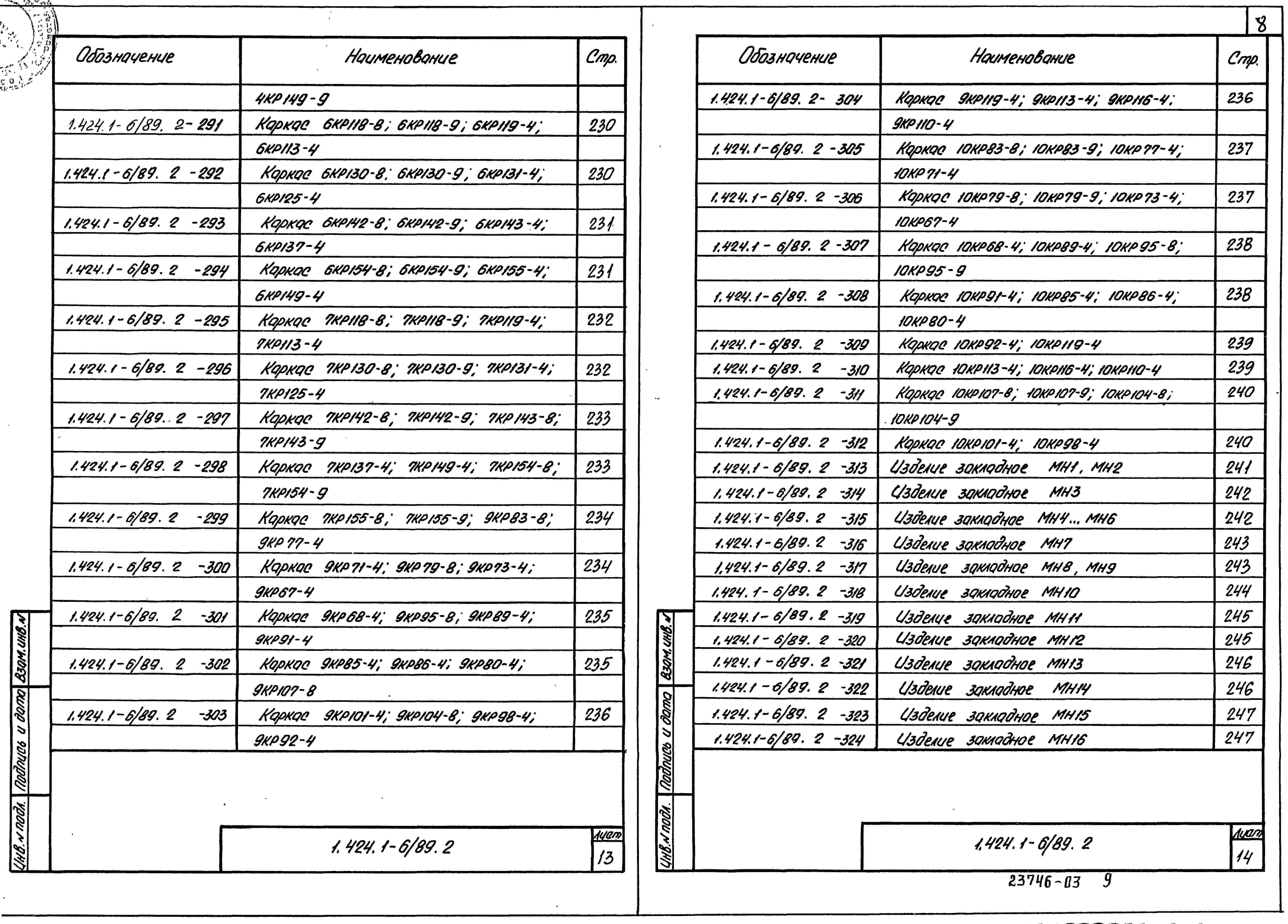

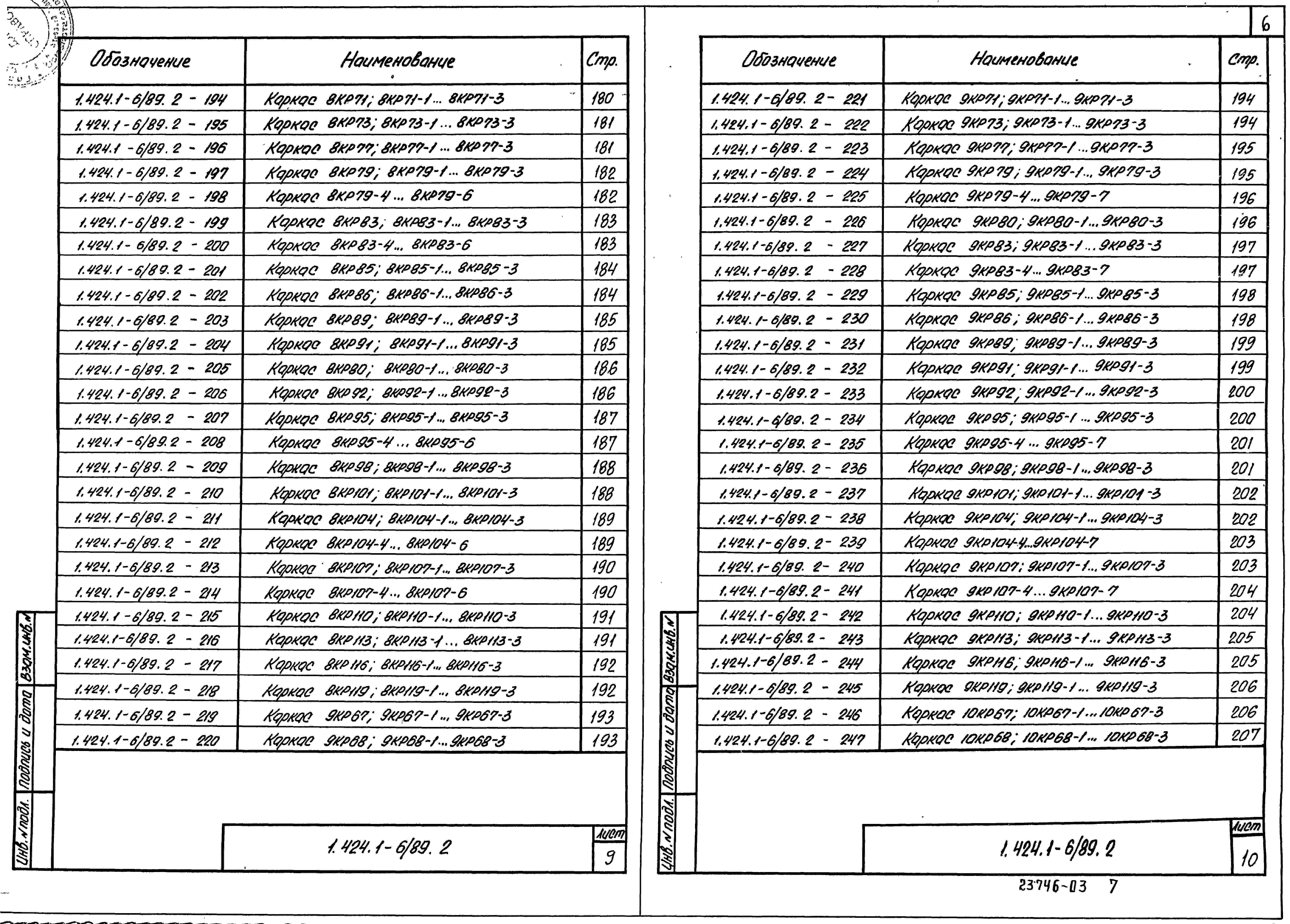

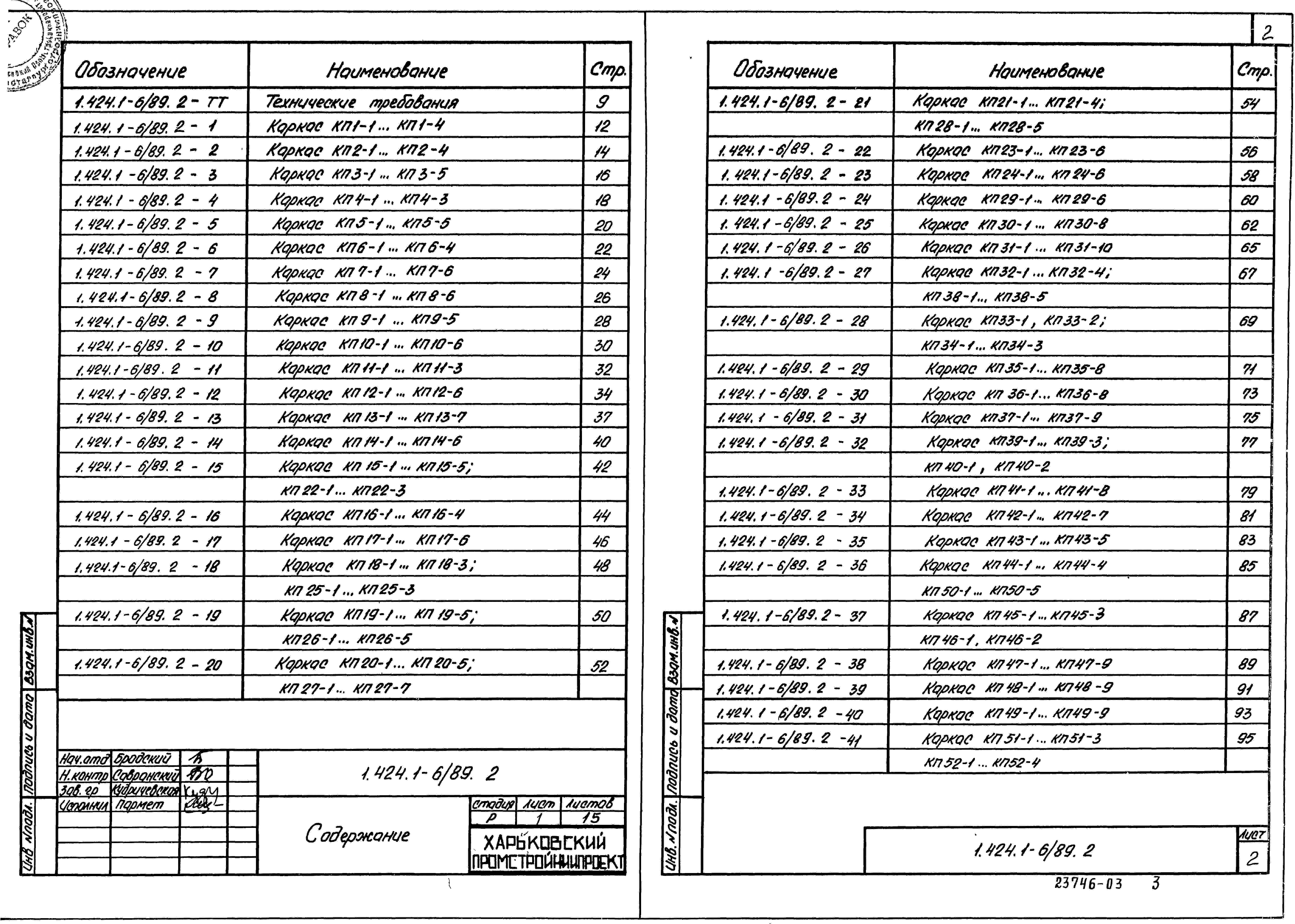

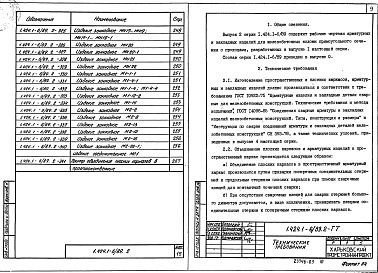

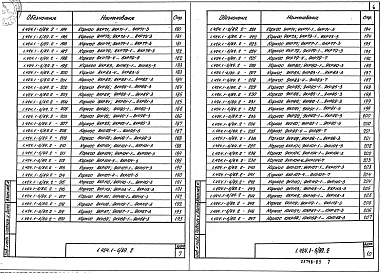

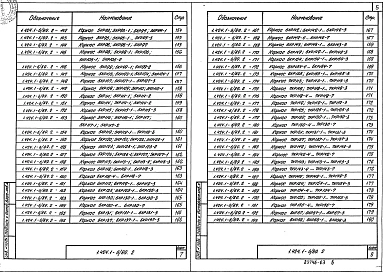

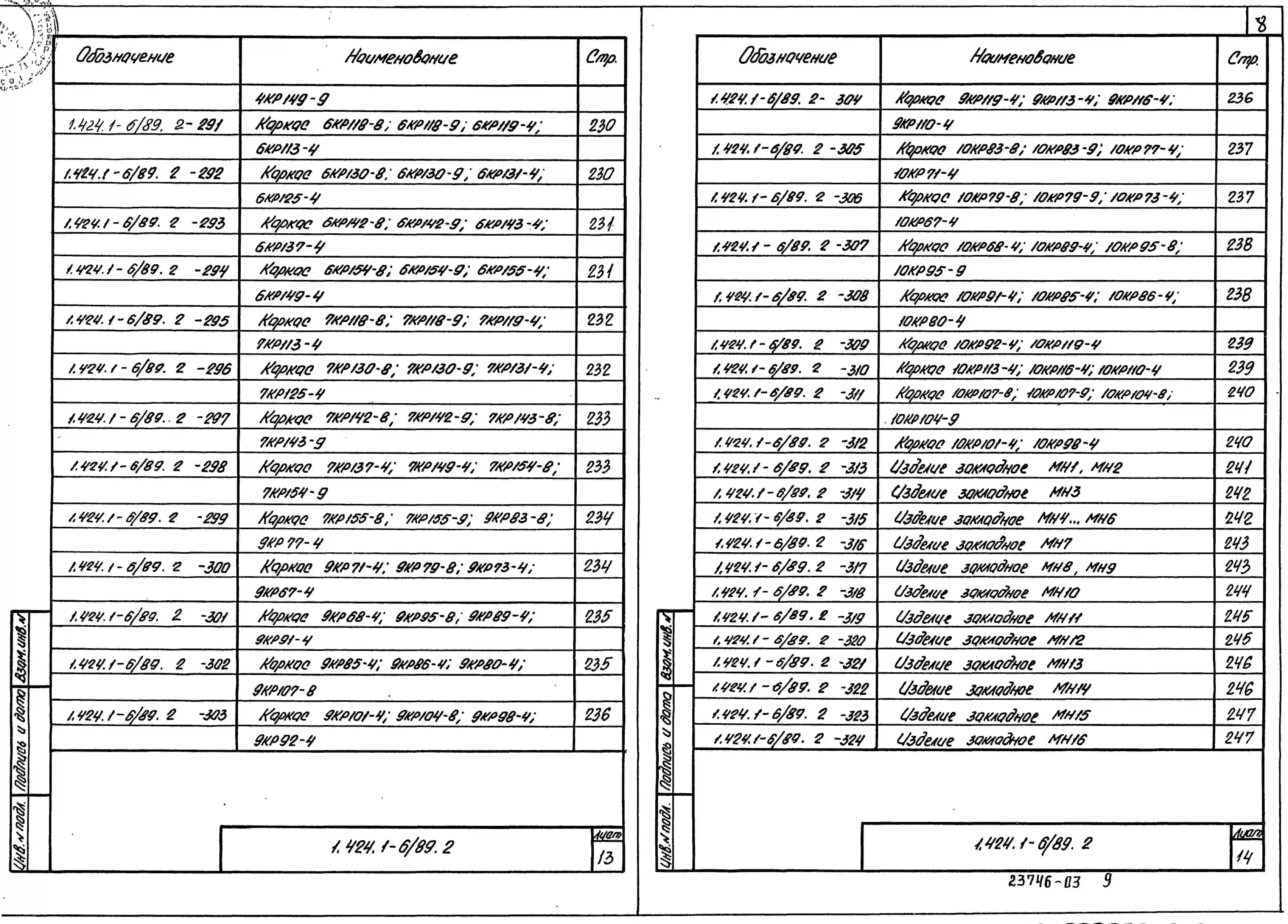

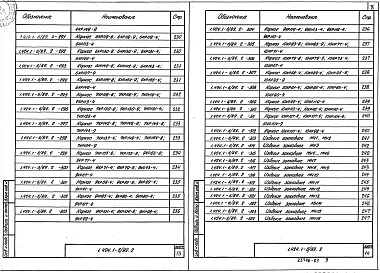

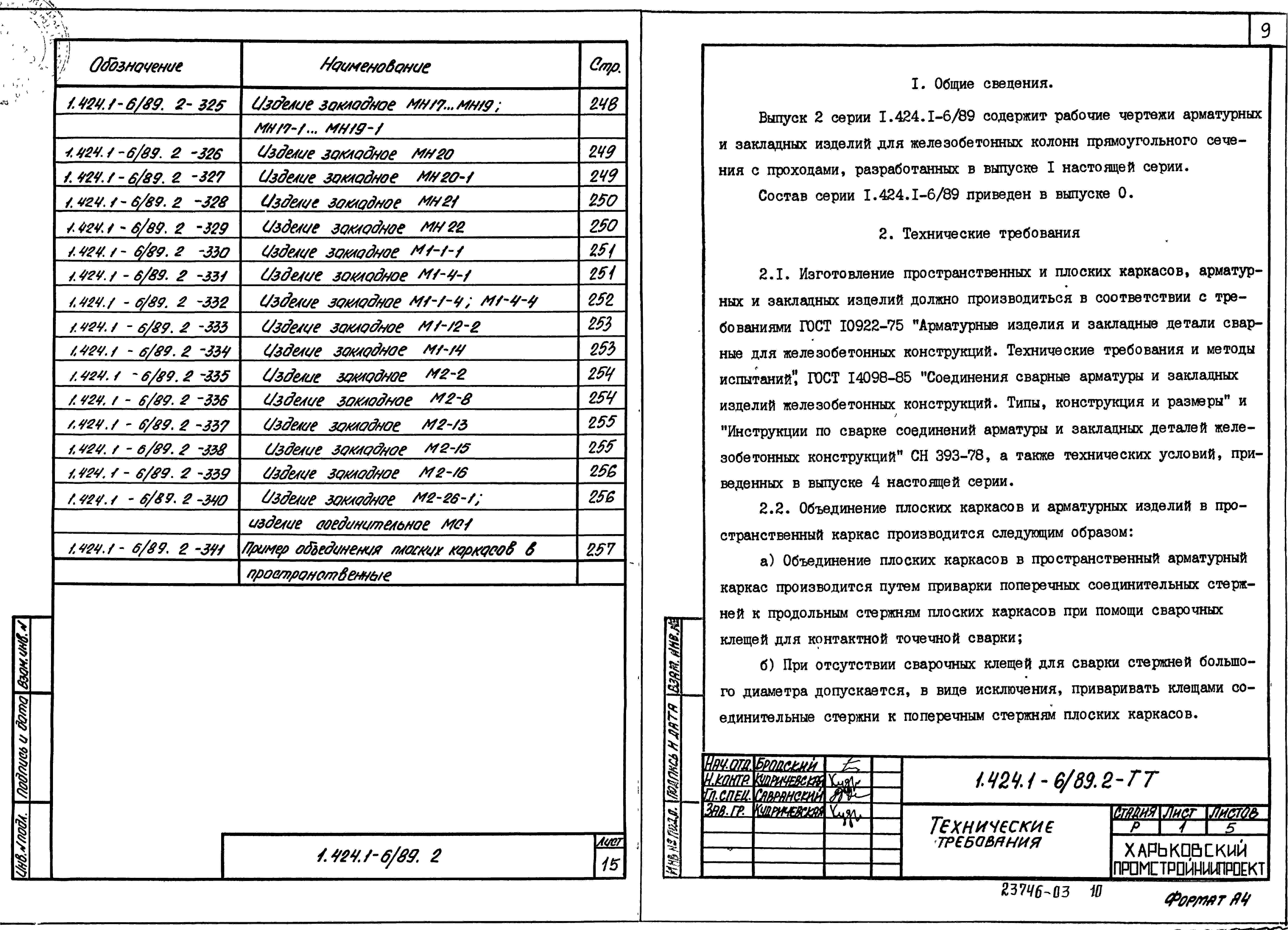

Выпуск 2
Части 1, 2 Арматурные и закладные изделия. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:

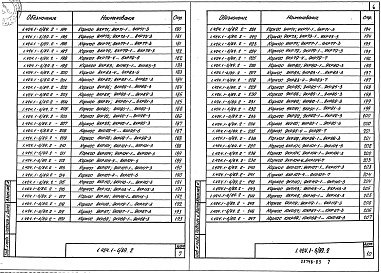

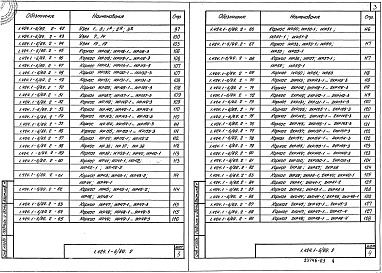

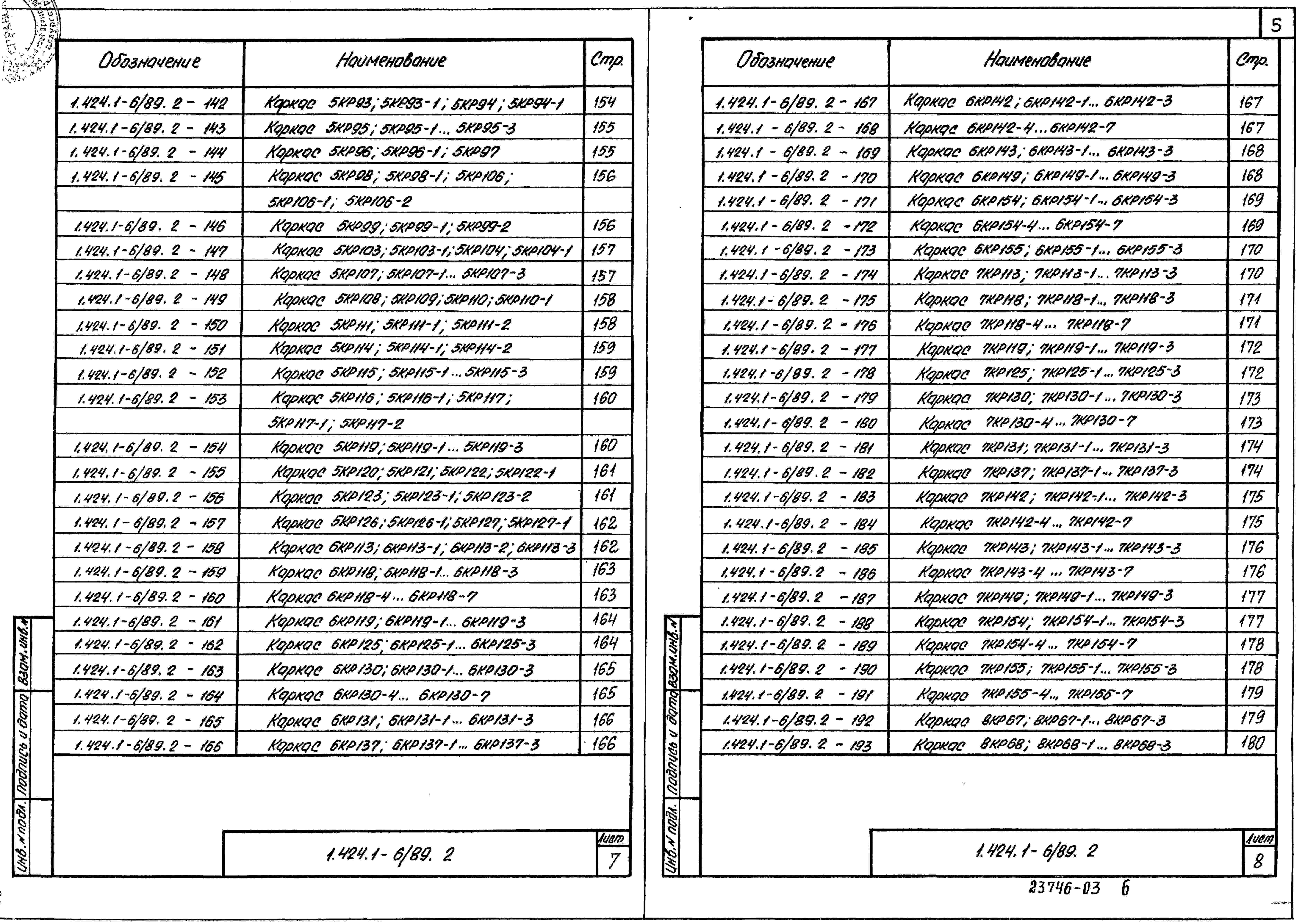

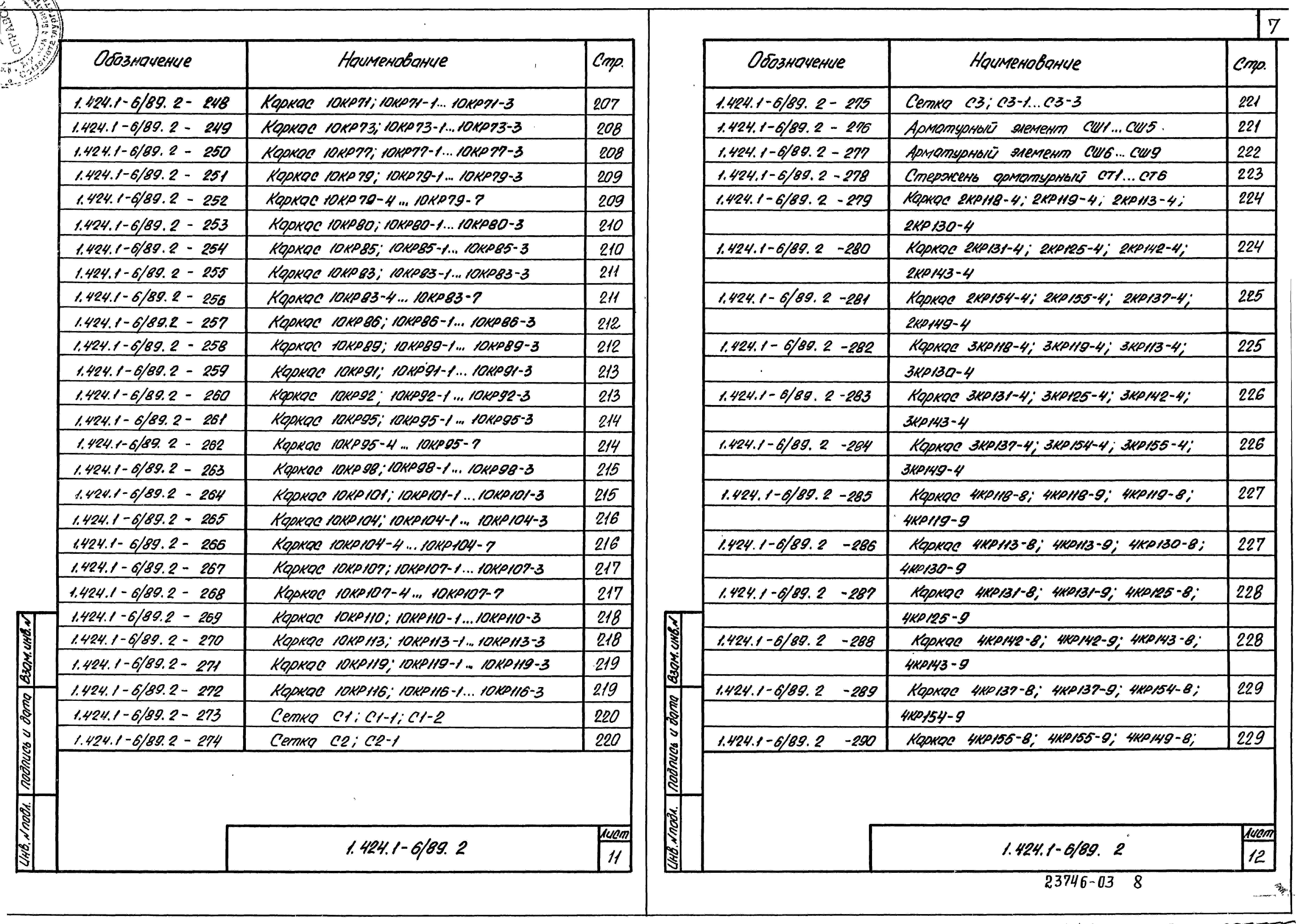

1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
6 картинка альбома:     Alt для картинки:
7 картинка альбома:     Alt для картинки:
8 картинка альбома:     Alt для картинки:

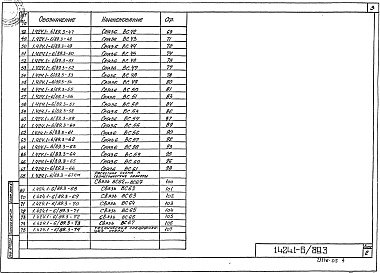

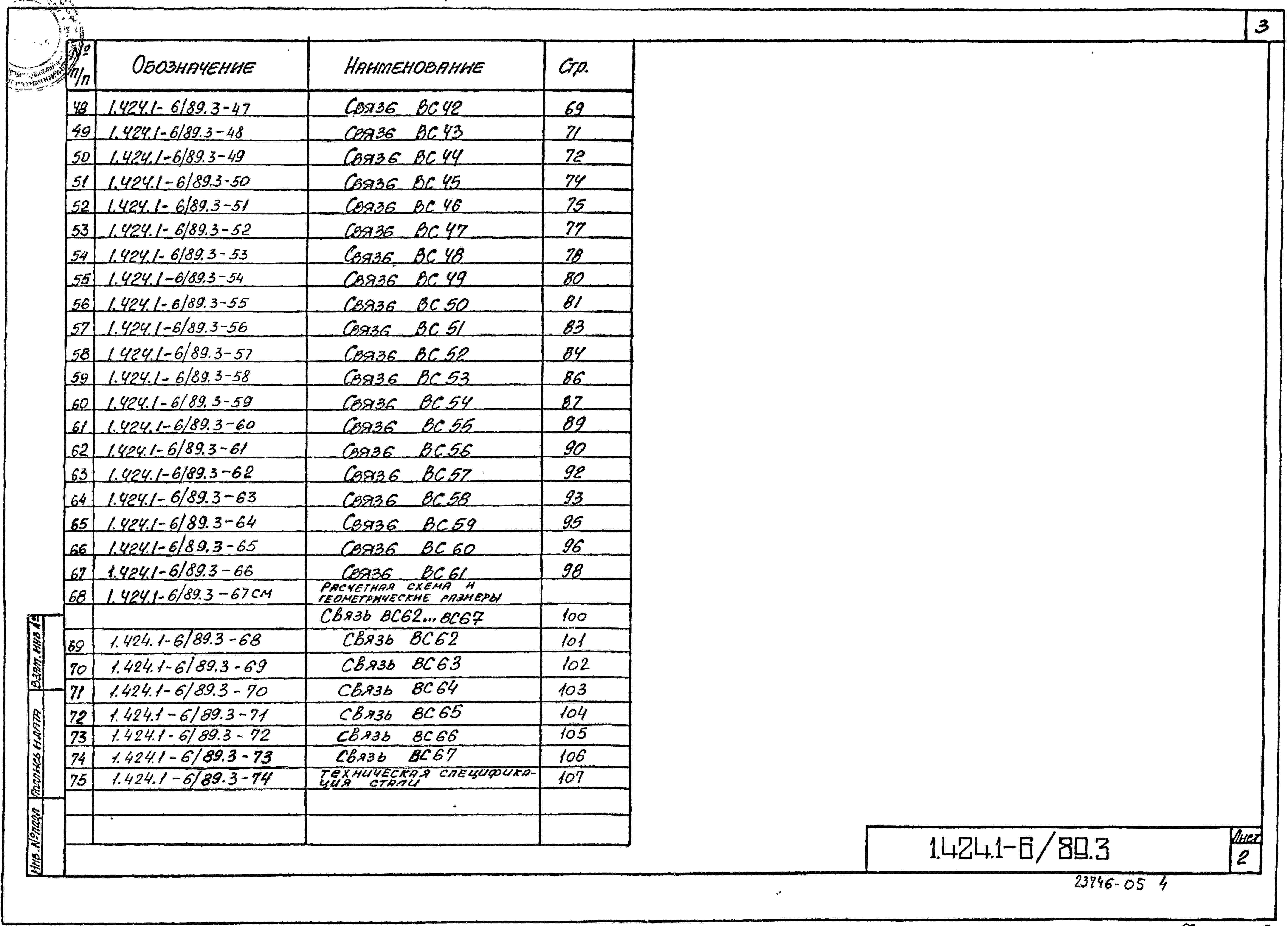

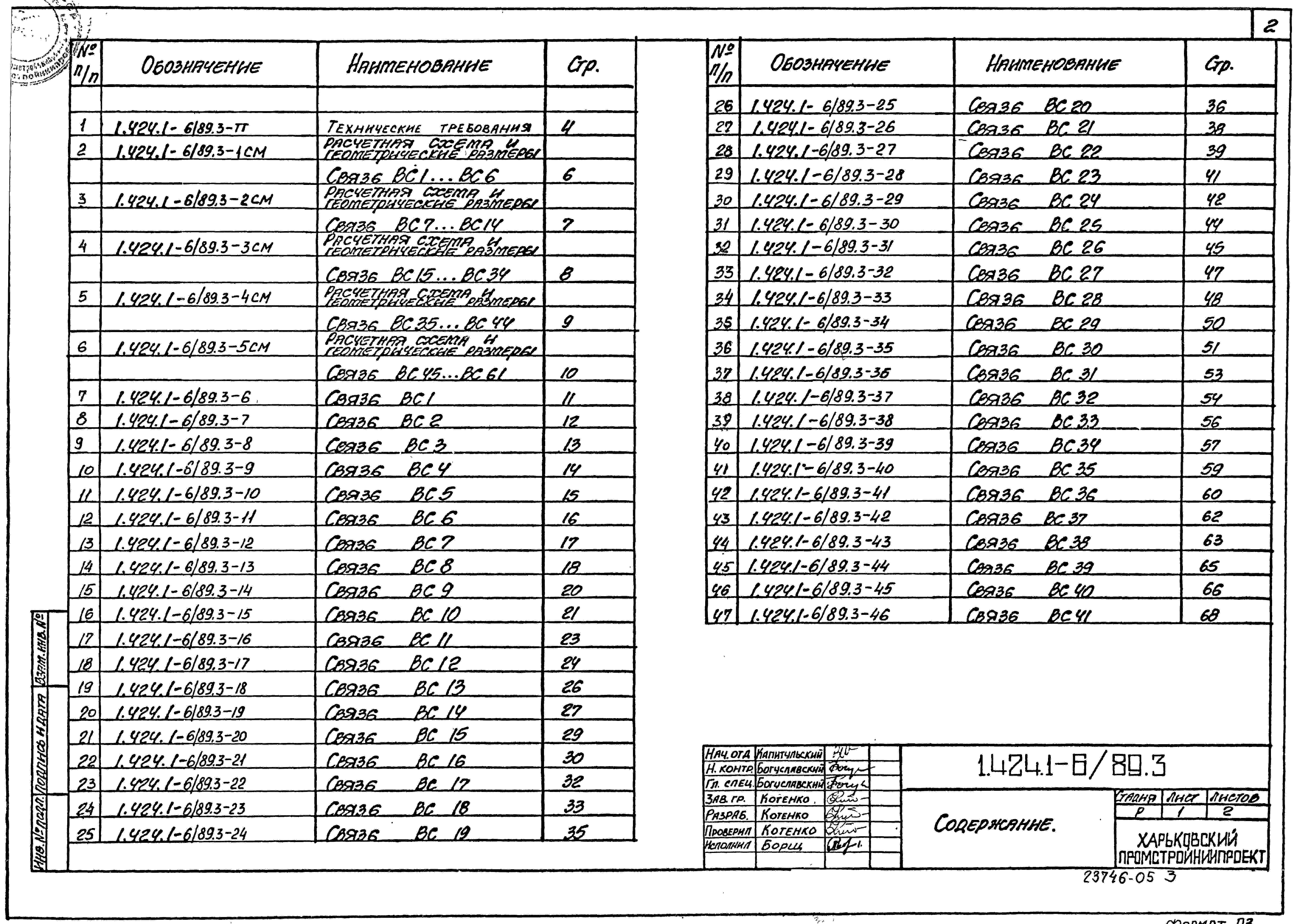

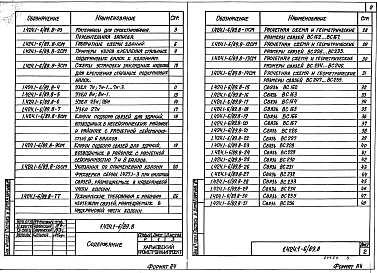

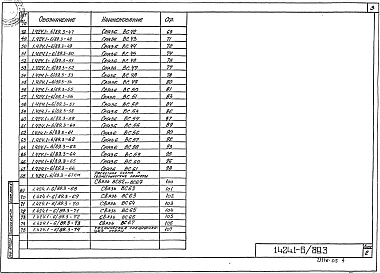

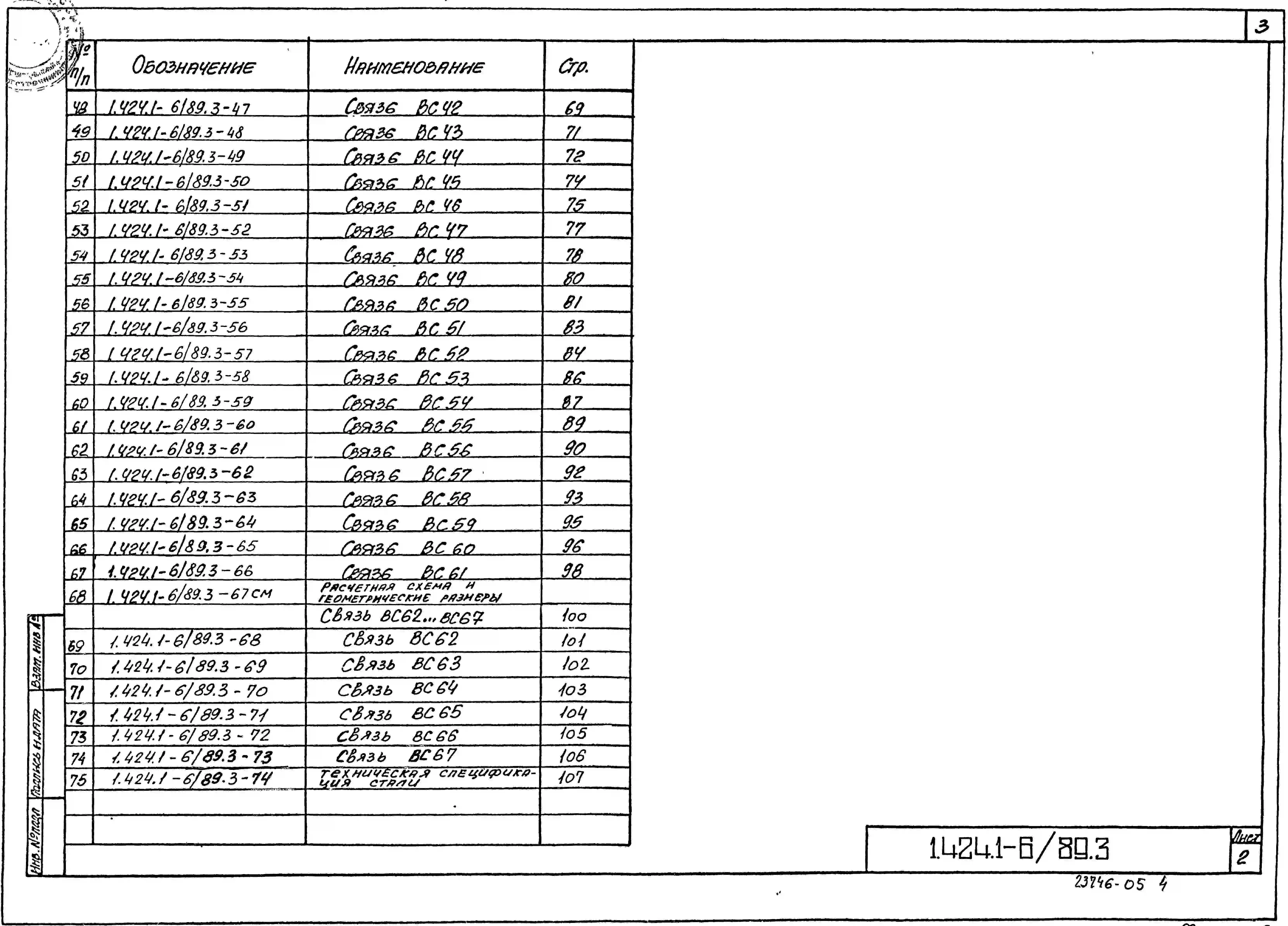

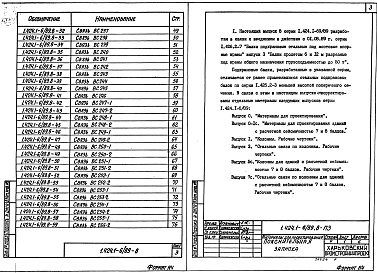

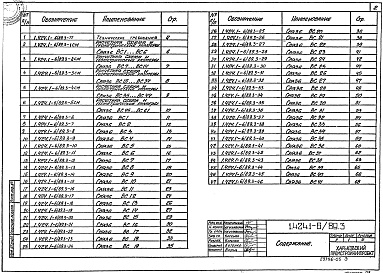

Выпуск 3
Стальные связи по колоннам. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:

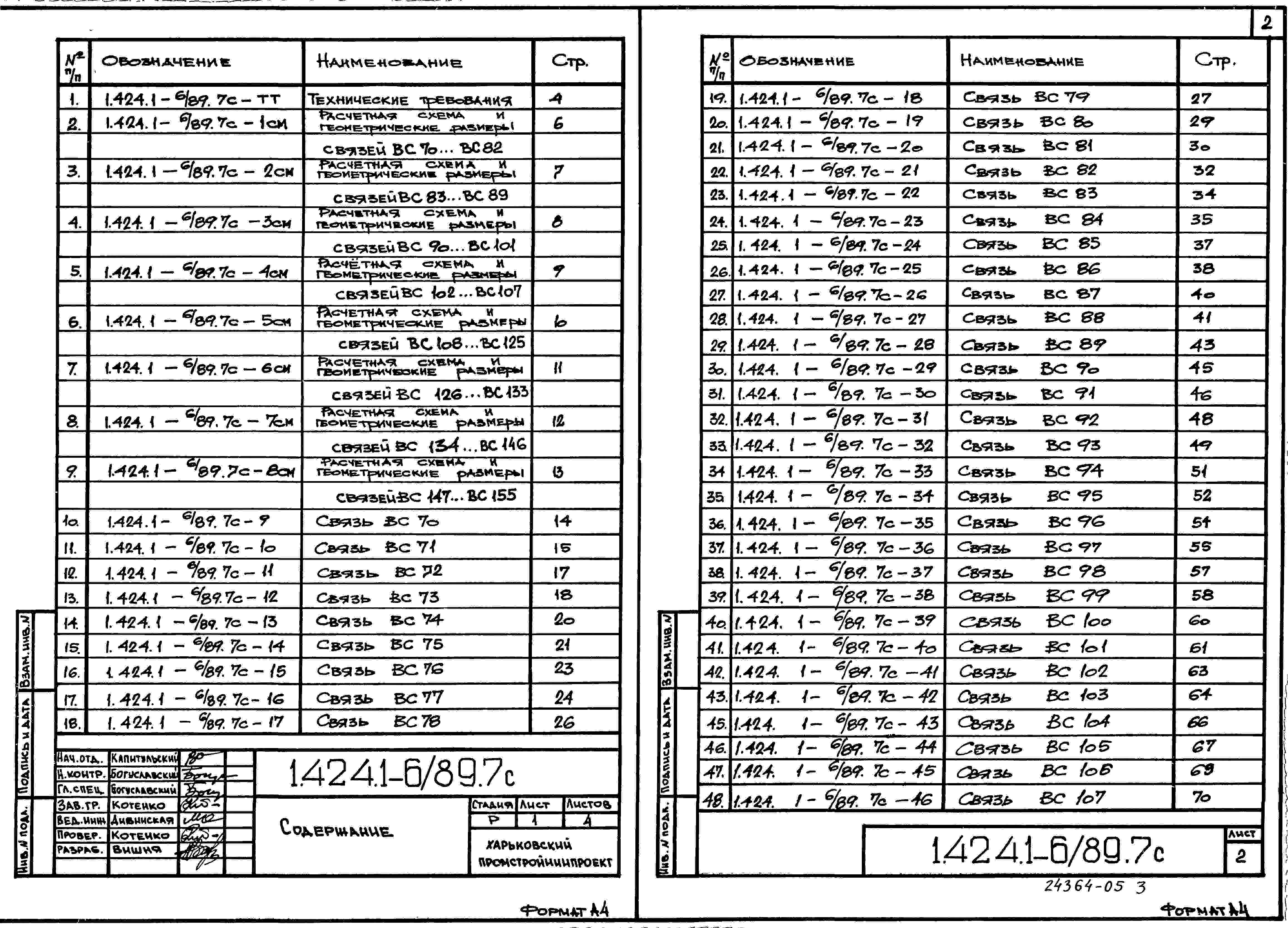

1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Выпуск 4
Технические условия
Новое название альбома:

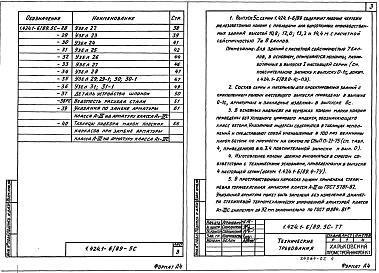

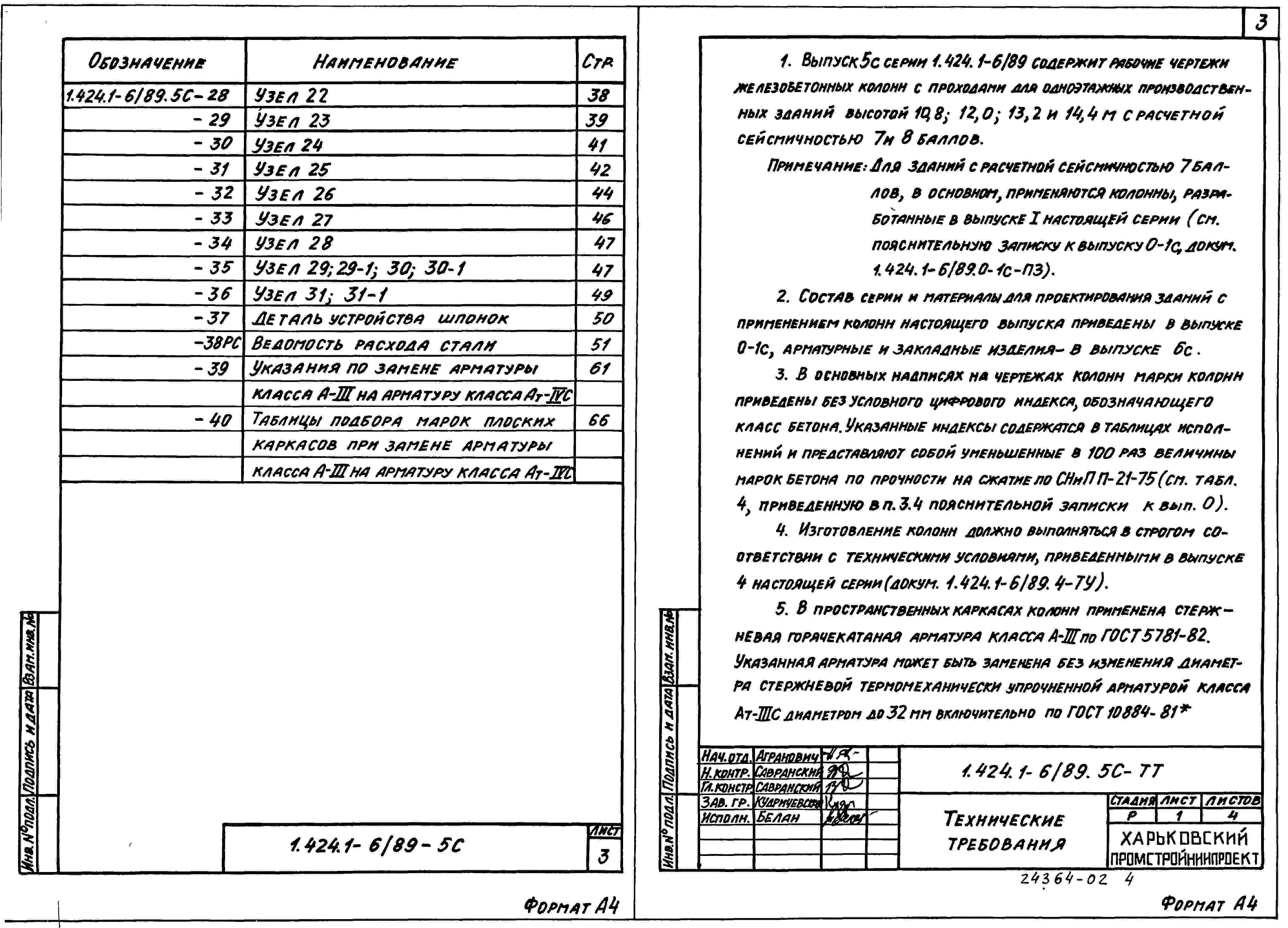

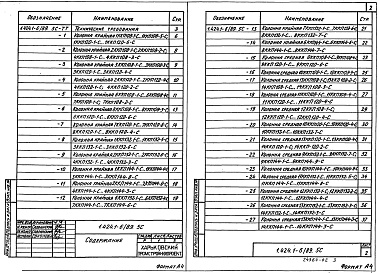

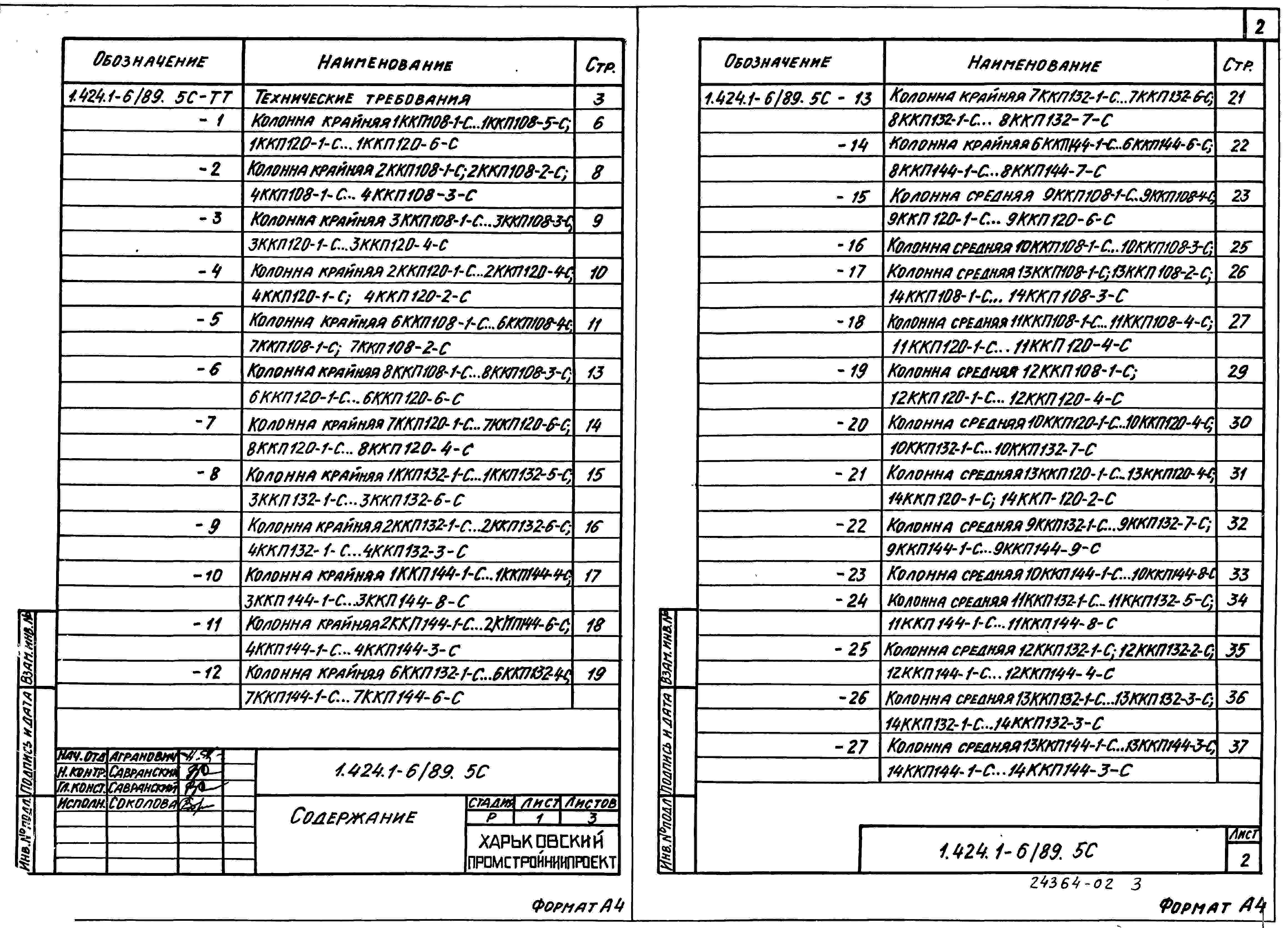

Выпуск 5
с Колонны для зданий с расчетной сейсмичностью 7 и 8 баллов. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

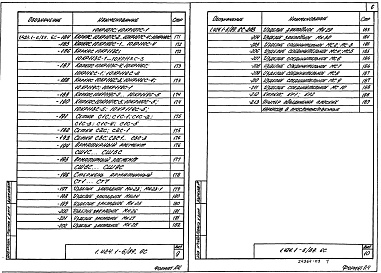

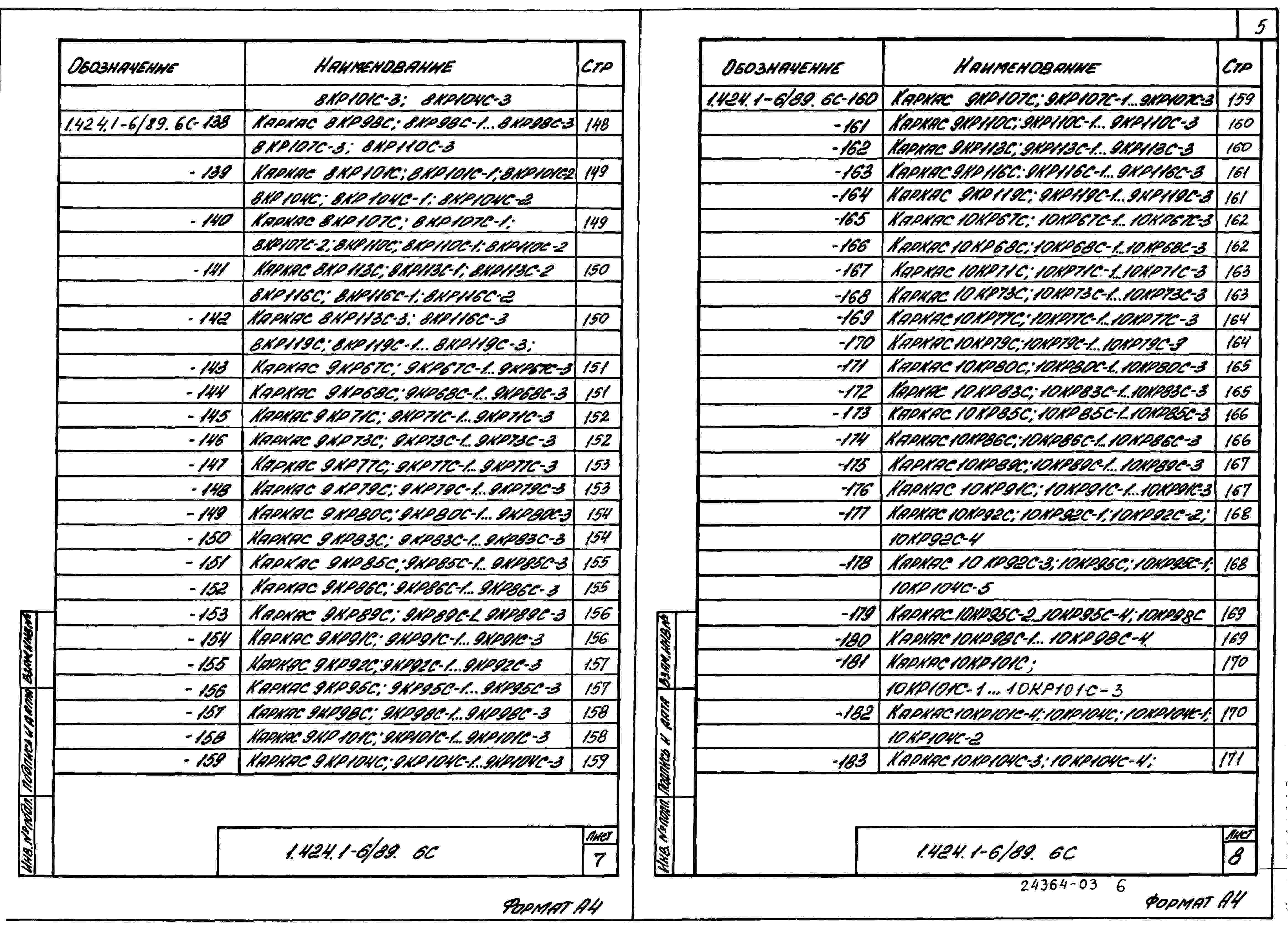

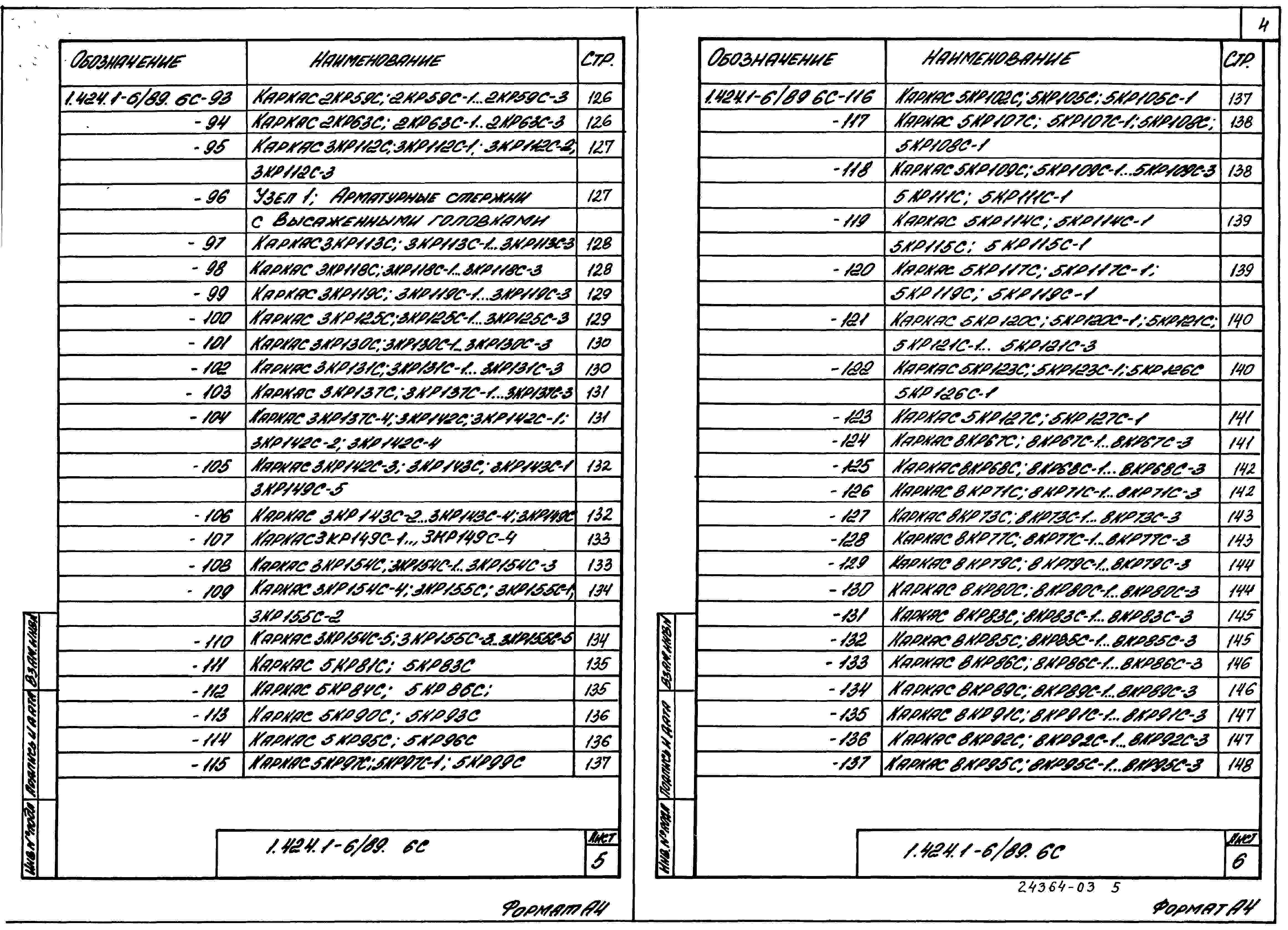

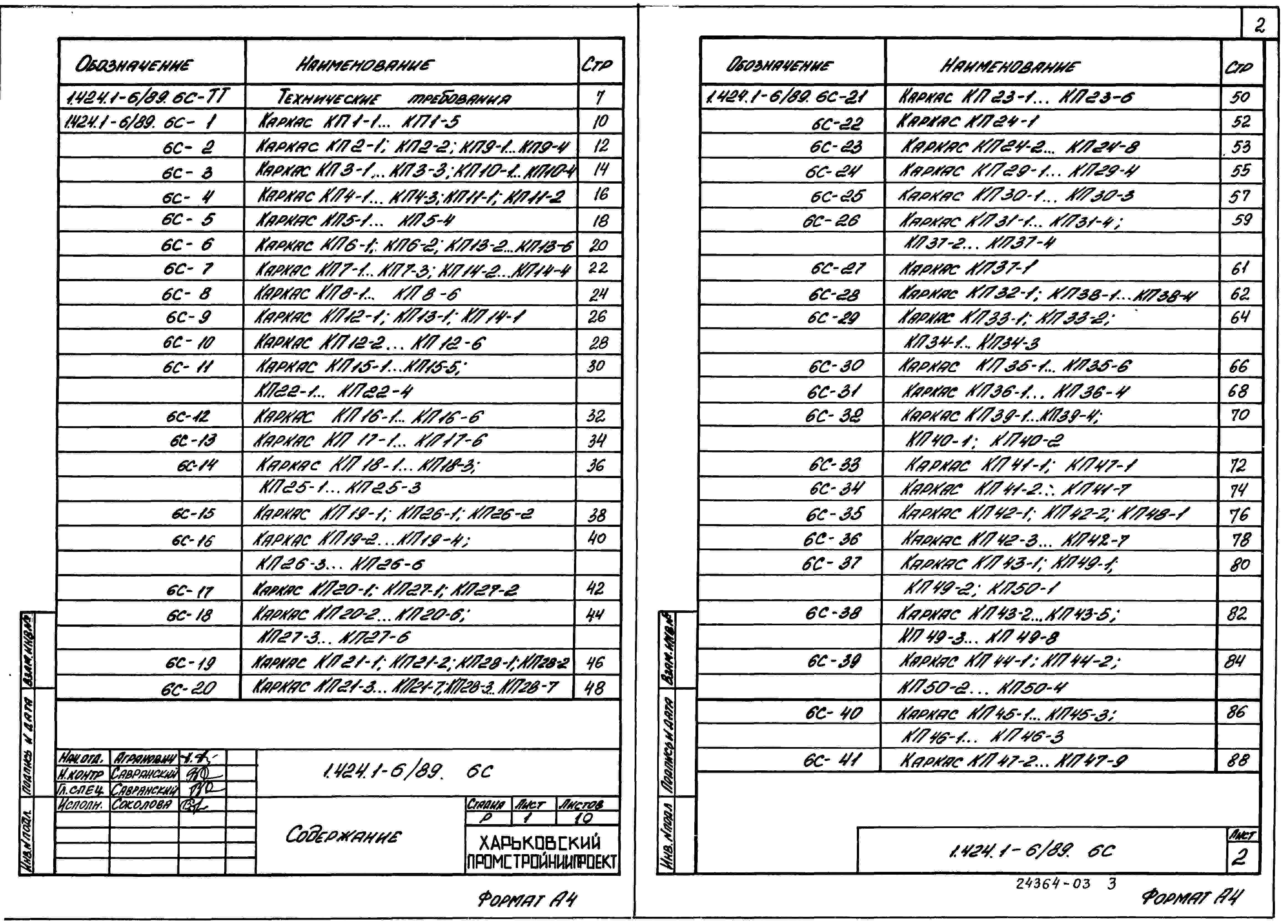

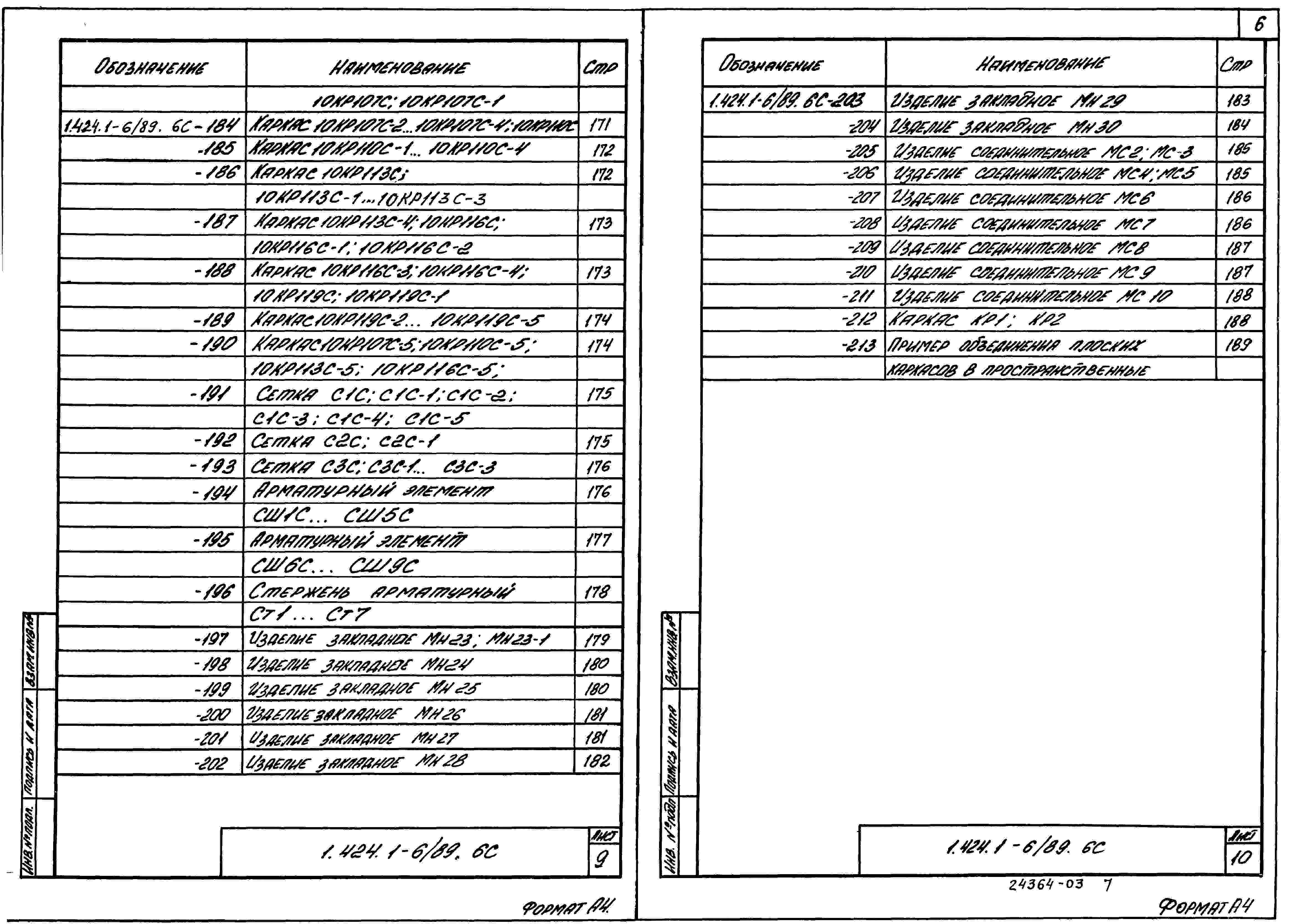

Выпуск 6
с Части 1, 2 Арматурные и закладные изделия колонн для зданий с расчетной сейсмичностью 7, 8 баллов. Рабочие чережи
Новое название альбома:
Имеющиеся картинки:

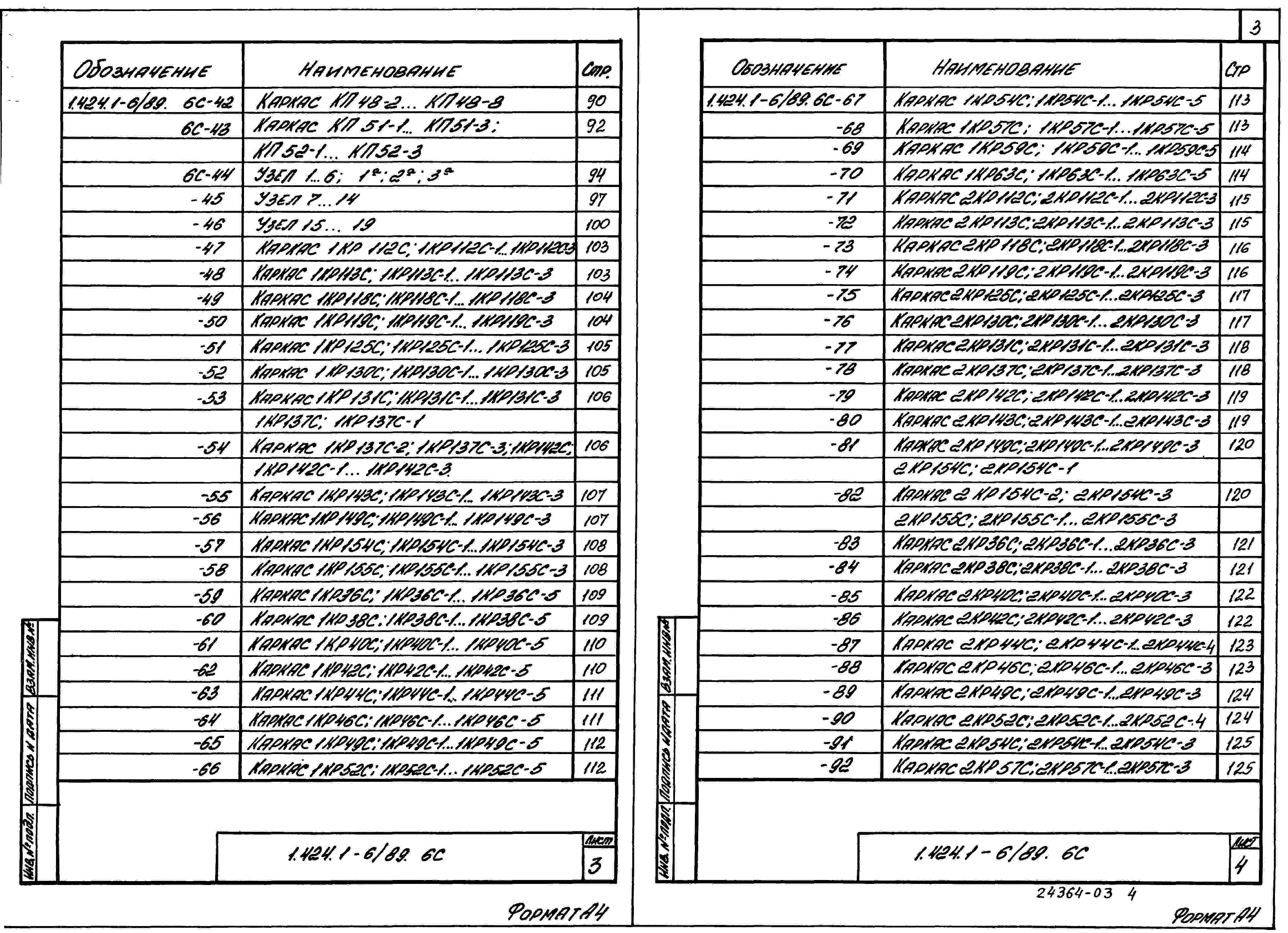

1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:

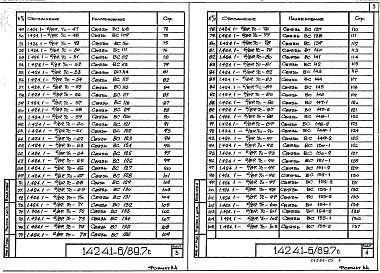

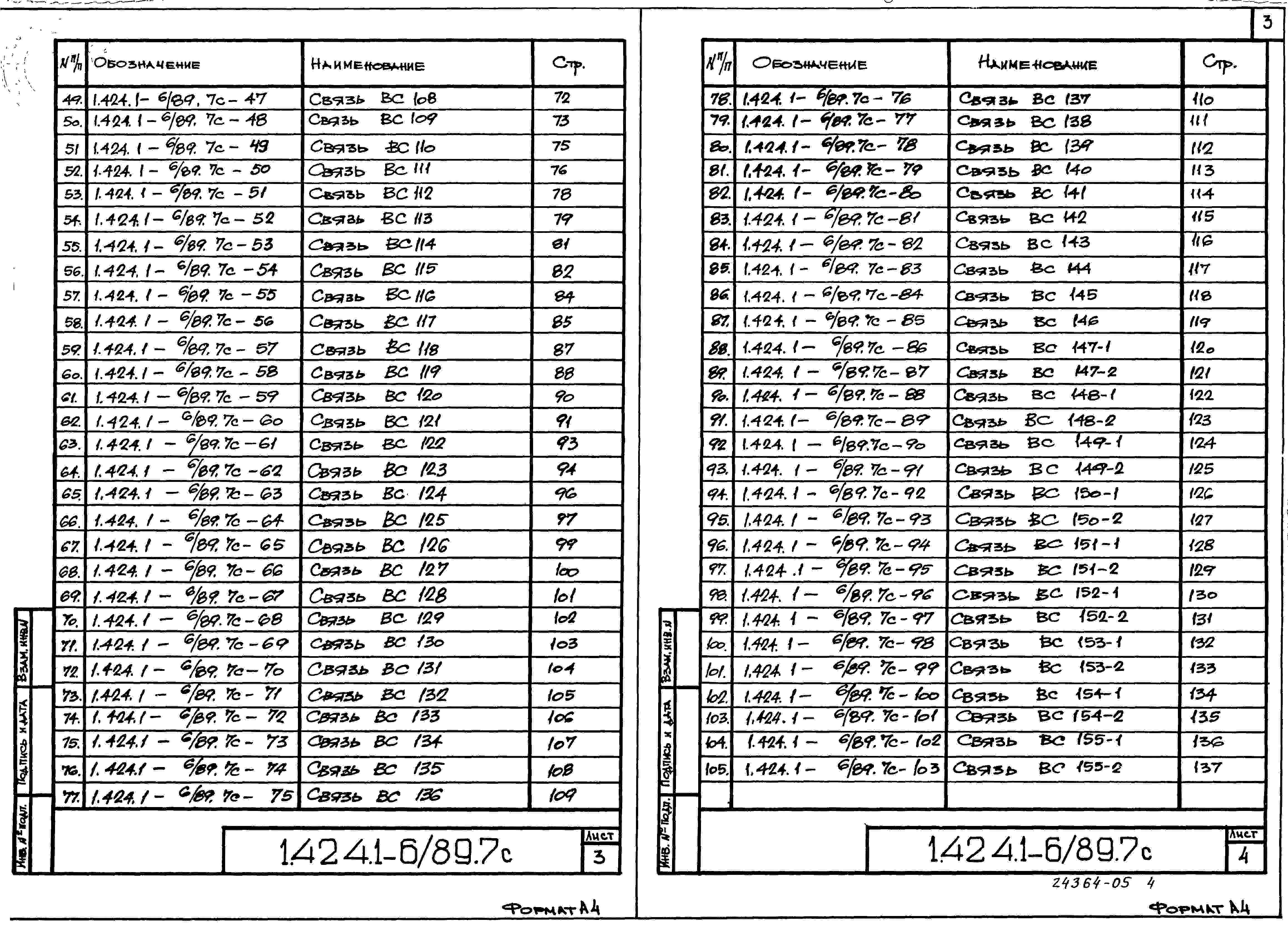

Выпуск 7
с Стальные связи по колоннам для зданий с расчетной сейсмичностью 7, 8 баллов. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Выпуск 8
Указания по применению стальных подкрановых балок серии 1.426.2-7. Материалы для проектирования. Стальные связи, размещаемые в надкрановой части колонн. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Бетон тяжелый классов В15; В22,5; В30 (марок М200, М300, М400).
Продольная арматура – из стали класса А-III диаметром 22…36 мм ГОСТ 5781-82. Допускается замена на арматуру диаметром до 32 мм включительно класса Ат-IIIС, ГОСТ 10884-81, ТУ 14-231-35-86 и ТУ 14-15-163-87 либо Ат-IVС, ГОСТ 10884-81 в соответствии с указаниями, приведенными в выпусках 0, 1, 2.
Поперечная арматура – из стали класса Вр-I, ГОСТ 6727-80 и А-III, ГОСТ 5781-82.


МАРКИ КОЛОНН

Колонны крайних рядов:

1ККП108-1.2; 1ККП108-1.3; 1ККП108-2.2; 1ККП108-3.2; 1ККП108-3.3; 1ККП108-4.3; 2ККП108-1.2; 2ККП108-1.3; 2ККП108-2.2; 2ККП108-2.3; 2ККП108-3.2; 2ККП108-3.3; 2ККП108-4.3; 2ККП108-4.4; 3ККП108-1.3; 3ККП108-2.2; 3ККП108-2.3; 3ККП108-3.3; 3ККП108-3.4; 3ККП108-4.2; 3ККП108-5.2; 3ККП108-5.3; 4ККП108-1.2; 4ККП108-2.3; 4ККП108-3.3; 6ККП108-1.2; 6ККП108-1.3; 6ККП108-2.3; 6ККП108-3.3; 6ККП108-4.3; 6ККП108-5.3; 7ККП108-1.2; 7ККП108-1.3; 7ККП108-1.4; 7ККП108-2.2; 7ККП108-2.3; 7ККП108-2.4; 7ККП108-3.3; 7ККП108-3.4; 7ККП108-4.3; 7ККП108-4.4; 8ККП108-1.3; 8ККП108-2.3; 8ККП108-3.3; 8ККП108-3.4; 8ККП108-4.3; 8ККП108-4.4; 8ККП108-5.4; 8ККП108-6.3; 8ККП108-6.4;

1ККП120-1.2; 1ККП120-1.3; 1ККП120-2.3; 1ККП120-3.2; 1ККП120-4.3; 1ККП120-5.2; 1ККП120-5.3; 1ККП120-6.2; 1ККП120-6.3; 2ККП120-1.2; 2ККП120-1.3; 2ККП120-2.2; 2ККП120-2.3; 2ККП120-3.2; 2ККП120-3.3; 2ККП120-4.3; 2ККП120-5.2; 2ККП120-5.3; 3ККП120-1.2; 3ККП120-2.2; 3ККП120-2.3; 3ККП120-3.3; 3ККП120-3.4; 3ККП120-4.3; 3ККП120-5.2; 3ККП120-5.3; 3ККП120-6.3; 4ККП120-1.2; 4ККП120-2.2; 4ККП120-3.2; 6ККП120-1.2; 6ККП120-1.3; 6ККП120-2.3; 6ККП120-3.3; 6ККП120-4.3; 6ККП120-5.3; 6ККП120-6.3; 7ККП120-1.3; 7ККП120-2.2; 7ККП120-2.3; 7ККП120-2.4; 7ККП120-3.3; 7ККП120-3.4; 7ККП120-4.3; 7ККП120-4.4; 7ККП120-5.3; 7ККП120-5.4; 7ККП120-6.3; 7ККП120-7.4; 8ККП120-1.3; 8ККП120-2.3; 8ККП120-3.3; 8ККП120-3.4; 8ККП120-4.3; 8ККП120-5.3; 8ККП120-5.4; 8ККП120-6.3; 8ККП120-6.4;

1ККП132-1.3; 1ККП132-2.2; 1ККП132-3.3; 1ККП132-4.2; 1ККП132-4.3; 1ККП132-5.2; 1ККП132-5.3; 2ККП132-1.2; 2ККП132-1.3; 2ККП132-2.2; 2ККП132-2.3; 2ККП132-3.3; 2ККП132-3.4; 2ККП132-4.2; 2ККП132-4.3; 3ККП132-1.2; 3ККП132-2.2; 3ККП132-2.3; 3ККП132-3.3; 3ККП132-3.4; 3ККП132-4.2; 3ККП132-5.2; 3ККП132-5.3; 3ККП132-6.3; 4ККП132-1.2; 4ККП132-2.2; 4ККП132-3.2; 6ККП132-1.3; 6ККП132-2.3; 6ККП132-3.3; 6ККП132-4.3; 6ККП132-5.3; 7ККП132-1.2; 7ККП132-1.3; 7ККП132-1.4; 7ККП132-2.3; 7ККП132-2.4; 7ККП132-3.3; 7ККП132-3.4; 7ККП132-4.3; 7ККП132-4.4; 7ККП132-5.3; 7ККП132-5.4; 8ККП132-1.3; 8ККП132-2.3; 8ККП132-3.3; 8ККП132-3.4; 8ККП132-4.4;

1ККП144-1.2; 1ККП144-1.3; 1ККП144-2.2; 1ККП144-2.3; 1ККП144-3.2; 1ККП144-3.3; 2ККП144-1.2; 2ККП144-1.3; 2ККП144-2.2; 2ККП144-2.3; 2ККП144-3.2; 2ККП144-3.3; 2ККП144-3.4; 2ККП144-4.3; 2ККП144-.2; 2ККП144-5.3; 2ККП144-6.3; 2ККП144-6.4; 3ККП144-1.2; 3ККП144-1.3; 3ККП144-2.3; 3ККП144-3.2; 3ККП144-3.3; 3ККП144-3.4; 3ККП144-4.3; 3ККП144-5.2; 3ККП144-5.4; 3ККП144-6.4; 4ККП144-1.2; 4ККП144-2.2; 4ККП144-3.2; 6ККП144-1.3; 6ККП144-2.3; 6ККП144-3.3; 6ККП144-4.3; 6ККП144-4.4; 6ККП144-5.4; 7ККП144-1.3; 7ККП144-1.4; 7ККП144-2.3; 7ККП144-2.4; 7ККП144-3.3; 7ККП144-3.4; 7ККП144-4.3; 7ККП144-4.4; 7ККП144-5.4; 7ККП144-6.3; 7ККП144-6.4; 7ККП144-7.4; 8ККП144-1.3; 8ККП144-2.3; 8ККП144-2.4; 8ККП144-3.3; 8ККП144-3.4; 8ККП144-4.3; 8ККП144-4.4; 8ККП144-5.4.


Колонны средних рядов:

9ККП108-1.3; 9ККП108-2.2; 9ККП108-2.3; 9ККП108-3.2; 9ККП108-3.3; 9ККП108-4.3; 9ККП108-5.3; 9ККП108-6.3; 10ККП108-1.3; 10ККП108-2.3; 10ККП108-2.4; 10ККП108-3.3; 10ККП108-3.4; 10ККП108-4.3; 10ККП108-4.4; 10ККП108-5.4; 10ККП108-6.3; 10ККП108-6.4; 10ККП108-7.4; 10ККП108-8.3; 10ККП108-8.4; 11ККП108-1.3; 11ККП108-2.3; 11ККП108-3.4; 11ККП108-4.3; 11ККП108-5.3; 11ККП108-6.3; 11ККП108-6.4; 11ККП108-7.3; 11ККП108-7.4; 11ККП108-8.3; 11ККП108-8.4; 11ККП108-9.4; 11ККП108-10.4; 12ККП108-1.3; 12ККП108-2.3; 12ККП108-2.4; 12ККП108-3.4; 12ККП108-4.4; 13ККП108-1.4; 13ККП108-2.4; 14ККП108-1.4; 14ККП108-2.4; 14ККП108-3.4;

9ККП120-1.3; 9ККП120-2.4; 9ККП120-3.3; 9ККП120-3.4; 9ККП120-4.3; 9ККП120-5.3; 9ККП120-5.4; 9ККП120-6.3; 9ККП120-7.4; 9ККП120-8.3; 9ККП120-8.4; 10ККП120-1.3; 10ККП120-2.3; 10ККП120-2.4; 10ККП120-3.3; 10ККП120-3.4; 10ККП120-4.3; 10ККП120-4.4; 10ККП120-5.3; 10ККП120-5.4; 10ККП120-6.3; 10ККП120-6.4; 10ККП120-7.3; 10ККП120-7.4; 10ККП120-8.4; 11ККП120-1.3; 11ККП120-2.4; 11ККП120-3.3; 11ККП120-4.4; 11ККП120-5.3; 11ККП120-6.3; 11ККП120-6.4; 11ККП120-7.4; 11ККП120-3.4; 11ККП120-9.3; 12ККП120-1.3; 12ККП120-1.4; 12ККП120-2.3; 12ККП120-3.4; 12ККП120-4.4; 12ККП120-5.4; 13ККП120-1.4; 13ККП120-2.3; 13ККП120-3.4; 14ККП120-1.4; 14ККП120-2.4;

9ККП132-1.3; 9ККП132-2.4; 9ККП132-3.2; 9ККП132-3.3; 9ККП132-4.3; 9ККП132-5.3; 9ККП132-5.4; 9ККП132-6.3; 9ККП132-7.4; 9ККП132-8.3; 9ККП132-8.4; 10ККП132-1.3; 10ККП132-1.4; 10ККП132-2.3; 10ККП132-2.4; 10ККП132-3.2; 10ККП132-3.3; 10ККП132-3.4; 10ККП132-4.2; 10ККП132-4.3; 10ККП132-4.4; 10ККП132-5.3; 10ККП132-5.4; 10ККП132-6.4; 10ККП132-7.3; 11ККП132-1.3; 11ККП132-1.4; 11ККП132-2.3; 11ККП132-2.4; 11ККП132-3.3; 11ККП132-4.3; 11ККП132-4.4; 11ККП132-3.3; 11ККП132-5.4; 12ККП132-1.4; 12ККП132-2.3; 12ККП132-2.4; 12ККП132-3.4; 12ККП132-4.4; 13ККП132-1.4; 13ККП132-2.4; 13ККП132-3.4; 14ККП132-1.4; 14ККП132-2.4;

9ККП144-1.3; 9ККП144-1.4; 9ККП144-2.3; 9ККП144-2.4; 9ККП144-3.4; 9ККП144-4.3; 9ККП144-4.4; 9ККП144-5.4; 9ККП144-6.3; 9ККП144-6.4; 9ККП144-7.4; 9ККП144-8.3; 9ККП144-8.4; 9ККП144-9.4; 10ККП144-1.3; 10ККП144-1.4; 10ККП144-2.3; 10ККП144-2.4; 10ККП144-3.3; 10ККП144-3.4; 10ККП144-4.4; 10ККП144-5.3; 10ККП144-5.4; 10ККП144-6.4; 10ККП144-7.3; 10ККП144-7.4; 10ККП144-8.4; 10ККП144-9.3; 10ККП144-9.4; 11ККП144-1.4; 11ККП144-2.3; 11ККП144-2.4; 11ККП144-3.3; 11ККП144-3.4; 11ККП144-4.3; 11ККП144-4.4; 11ККП144-5.4; 11ККП144-6.3; 11ККП144-7.4; 11ККП144-8.3; 11ККП144-8.4; 11ККП144-9.3; 11ККП144-9.4; 12ККП144-1.3; 12ККП144-1.4; 12ККП144-2.3; 12ККП144-3.4; 12ККП144-4.4; 12ККП144-5.3; 12ККП144-5.4; 13ККП144-1.3; 13ККП144-2.4; 13ККП144-3.4; 14ККП144-1.4; 14ККП144-2.4; 14ККП144-3.4; 14ККП144-4.4.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Колонны предназначаются для применения в одноэтажных производственных зданиях, оборудованных мостовыми опорными кранами грузоподъемностью до 32 тонн среднего и тяжелого режимов работы с проходами в уровне подкрановых балок.

Габаритные схемы зданий приняты по ГОСТ 23837-79. Здания – отапливаемые, без ограничения расчетной зимней температуры наружного воздуха либо неотапливаемые, при расчетной зимней температуре не ниже минус 40оС.

Расположение зданий предусмотрено в I–IV ветровых и снеговых районах на площадках строительства с расчетной сейсмичностью до 6 баллов включительно.

Покрытие зданий предусмотрено из железобетонных плит по железобетонным или стальным фермам и с применением стального настила по стальным фермам.

Наибольшее расстояние между продольными температурными швами принято равным 150 м, между поперечными температурными швами – 156 м. Наименьшая длина зданий принята равной 60 м, кроме однопролетных зданий, для которых она принята 36 м.

Стальные вертикальные связи в пределах высоты подкрановой части колонн предусматриваются по всем продольным рядам в середине каждого температурного блока. В ряде случаев предусмотрены связи на всю высоту колонн.

Предел огнестойкости колонн равен 2,5 часам.

Ветровое давление – 48 кгс/м2 / 0,48 кПа.

Инженерно-геологические условия – обычные.

Вес снегового покрова – 150 кгс/м2 / 1,5 кПа.

Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расшифровка марки изделия: 1ККП108-1.3-аП.
1 – номер типоразмера колонны;
ККП – колонна крановая с проходом;
108 – высота этажа здания в дециметрах;
1 – порядковый номер, характеризующий армирование колонны;
3 – условный цифровой индекс, обозначающий класс (марку) бетона колонны;
а – индекс, характеризующий наличие в колонне закладных изделий по чертежу КЖИ;
П – индекс, характеризующий в случае необходимости показатель проницаемости бетона колонны (Н – нормальная, П – пониженная).

Примечание: буквенные индексы типа «а», «Н» и «П» добавляются к марке колонны при разработке чертежей КЖИ.

Серия 1.424.1-6/89 вып. 0, 1, 2 (ч. 1 и 2), 3, 4 выпущена взамен серии 1.424.1-6 вып. 0, 1, 2, 3, 4, 0-1.
