Серия 1.423.1-3/88 Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой до 9,6 м без мостовых опорных кранов. Выпуск 0-1 Материалы для проектирования зданий, возводимых в несейсмических районах

Общие данные

Номер серии

1.423.1-3/88

Наименование серии

Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой до 9,6 м без мостовых опорных кранов. Выпуск 0-1 Материалы для проектирования зданий, возводимых в несейсмических районах

История изменений

1.423.1-3/88
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

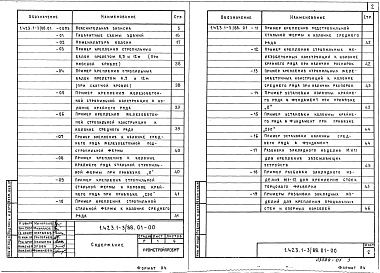

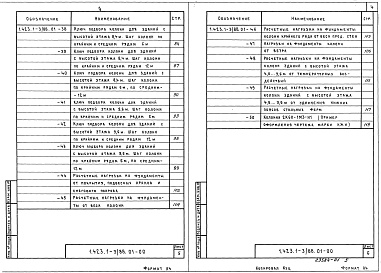

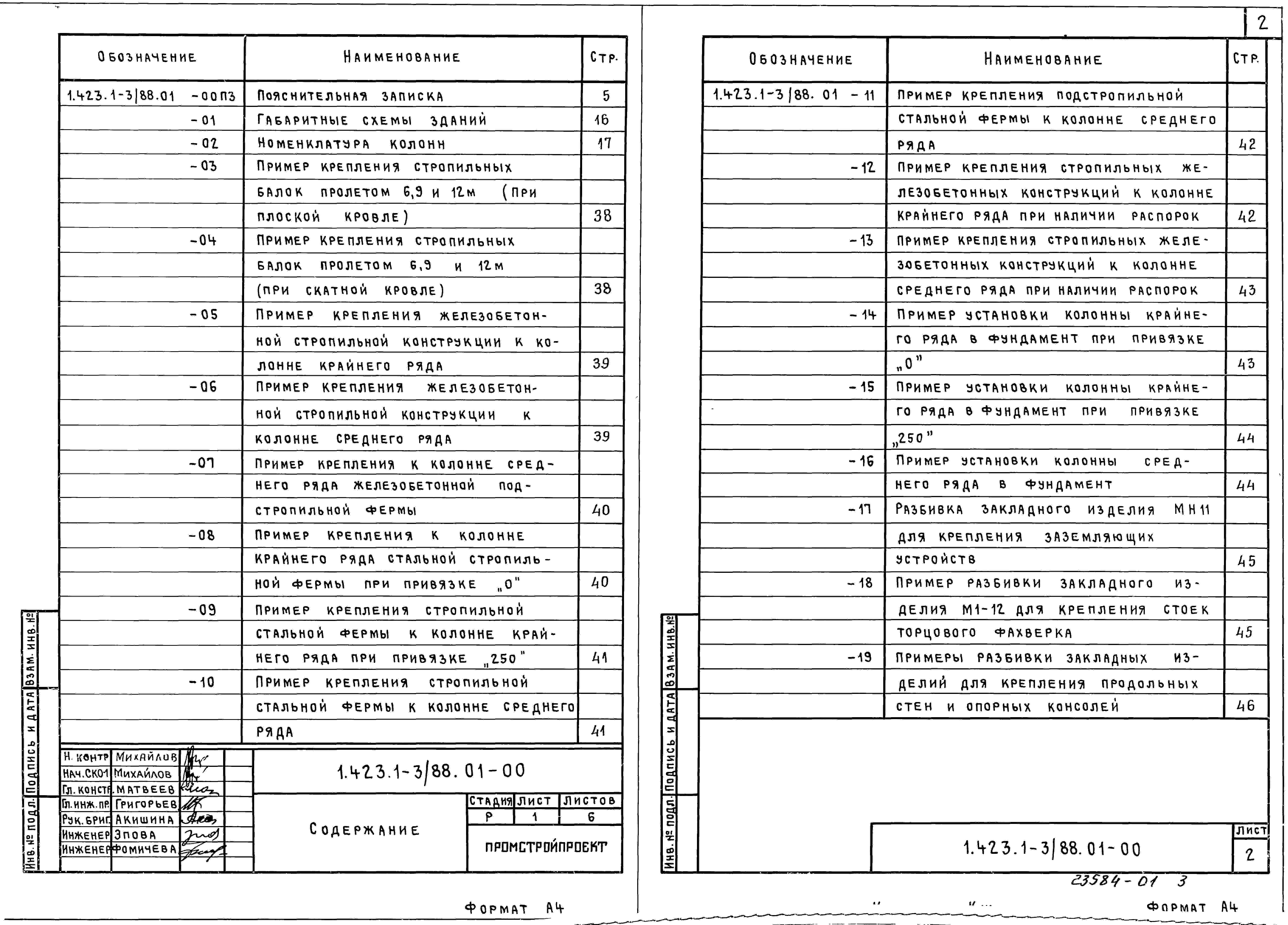

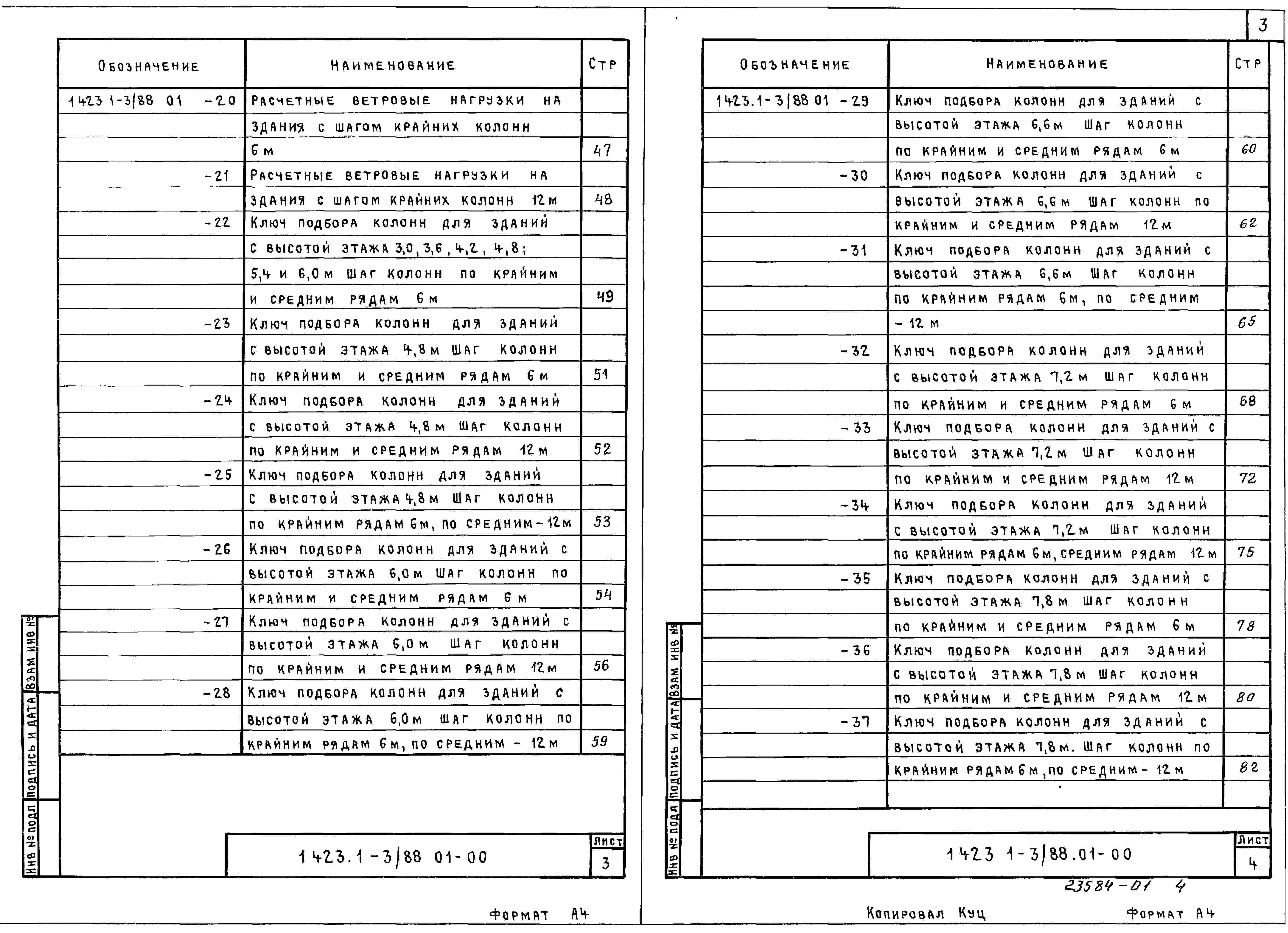

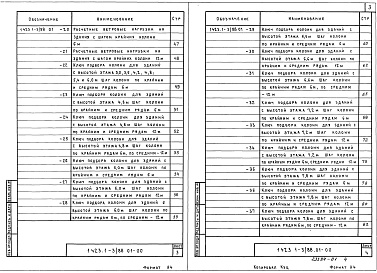

Выпуск 0-1
Материалы для проектирования зданий, возводимых в несейсмических районах
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

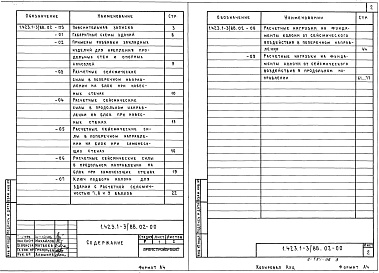

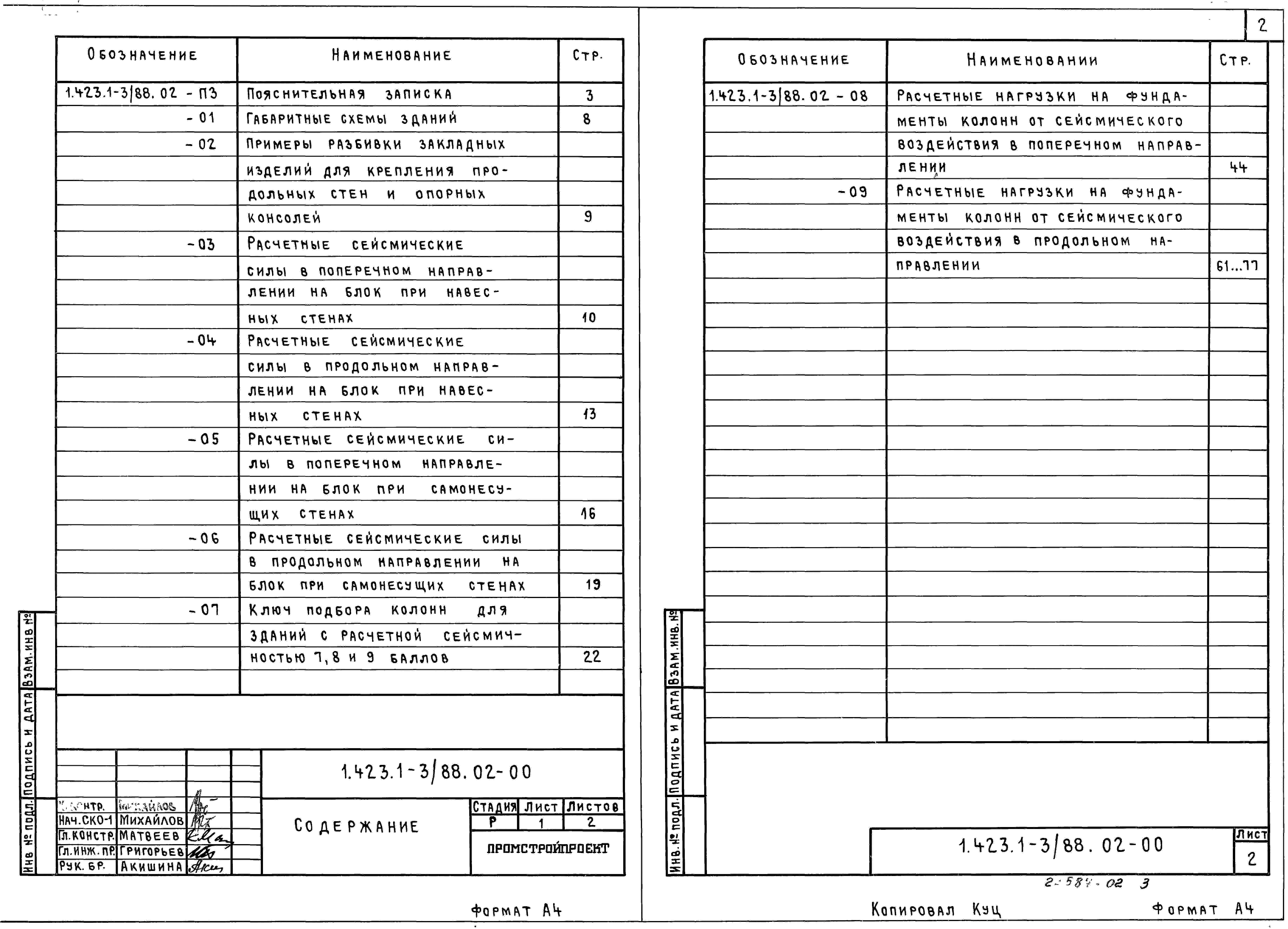

Выпуск 0-2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

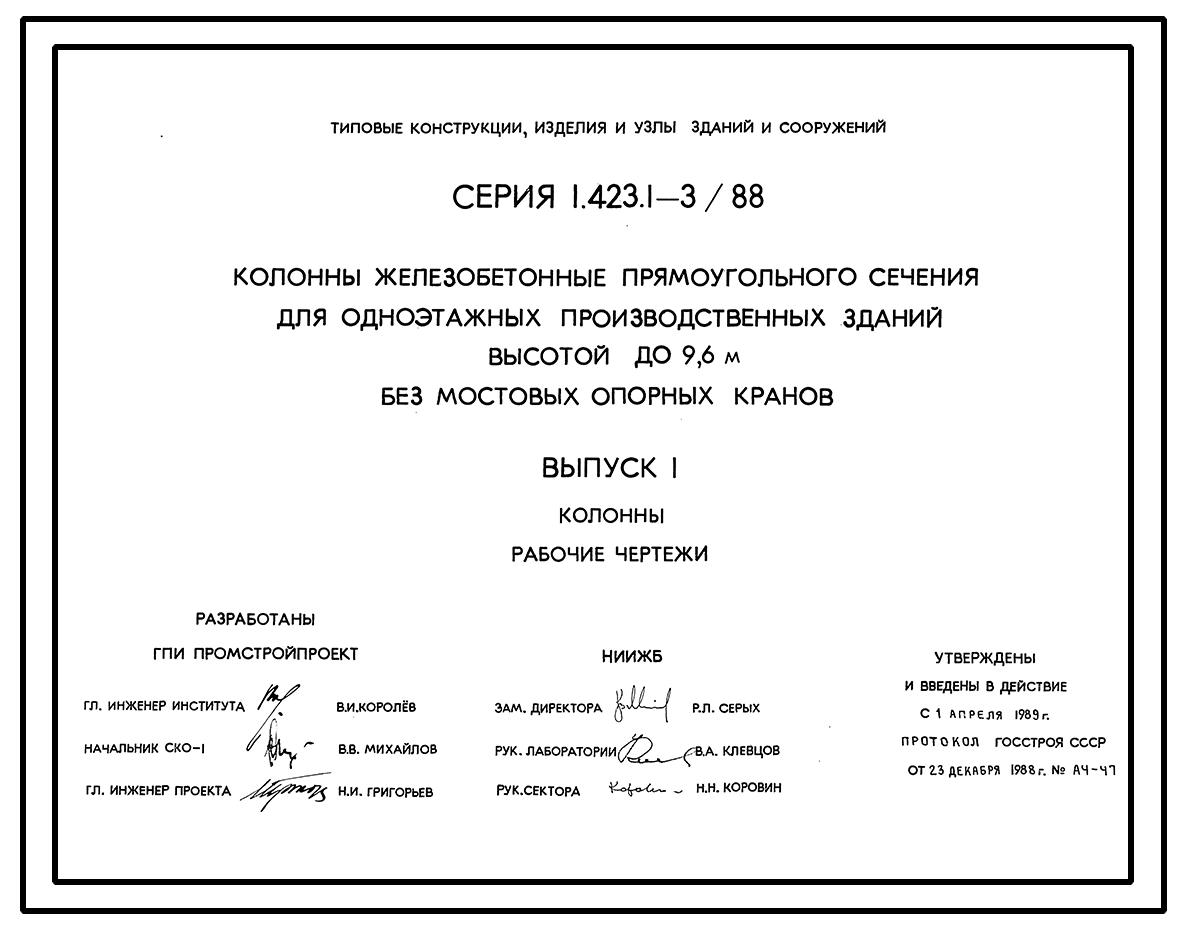

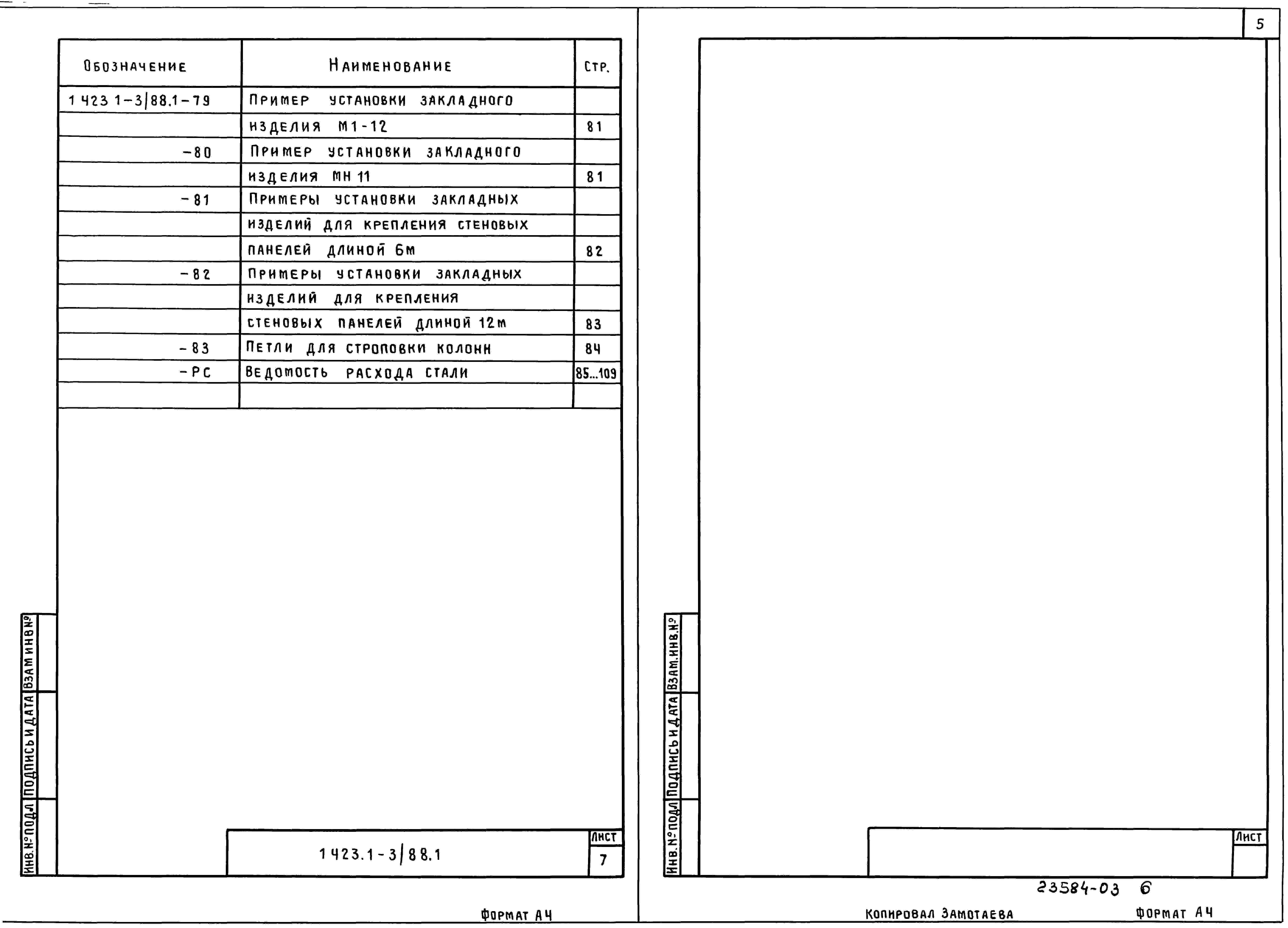

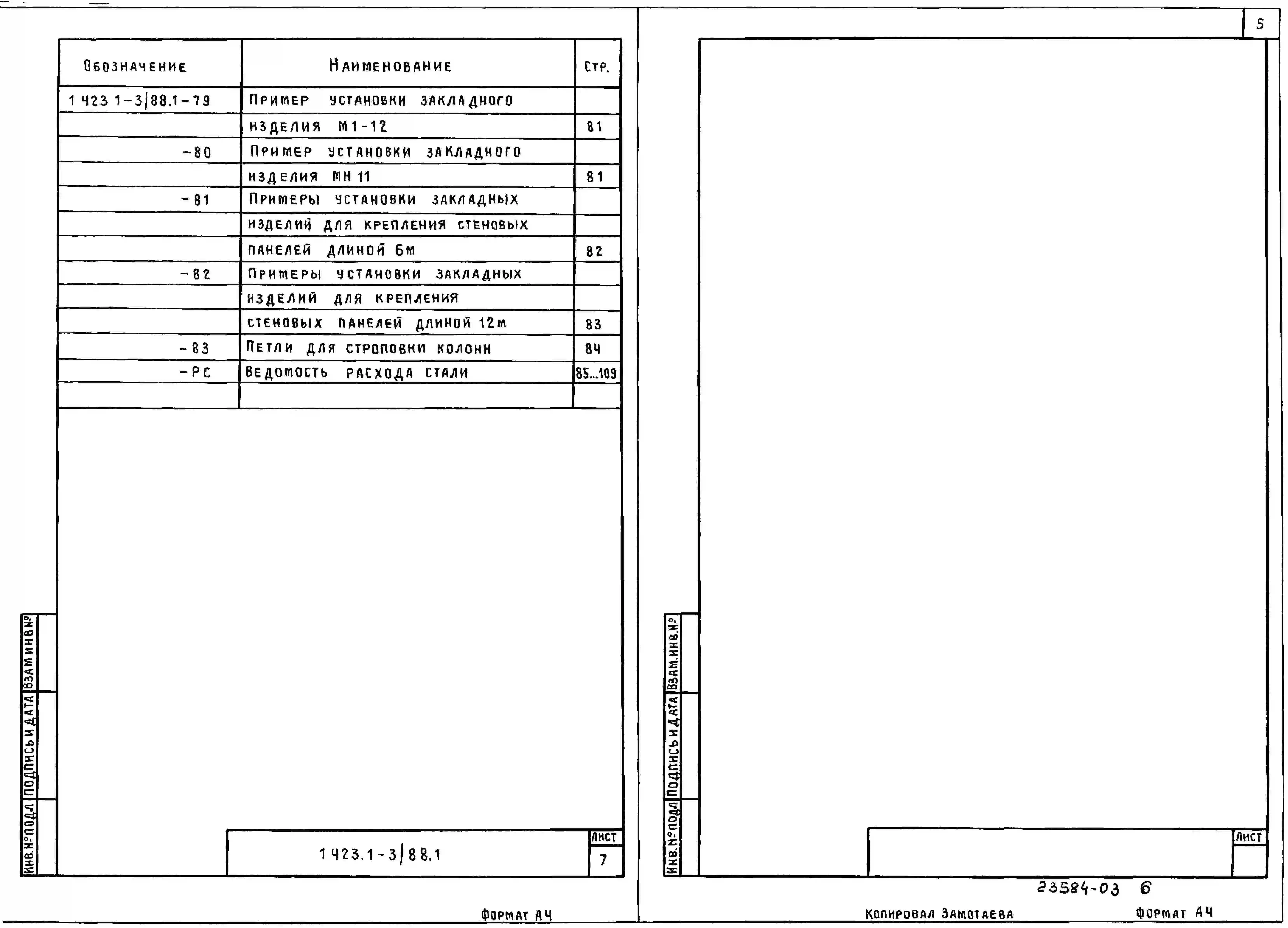

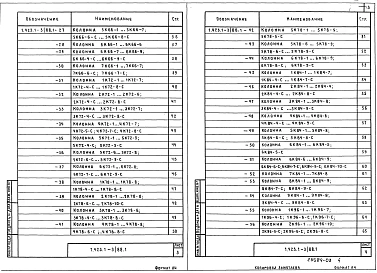

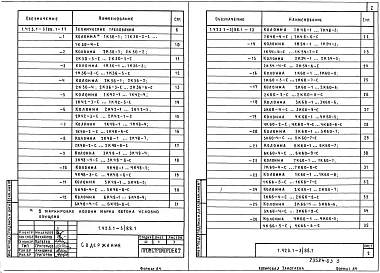

Выпуск 1
Колонны. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:

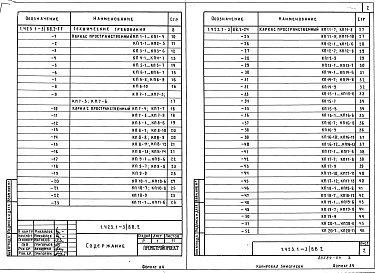

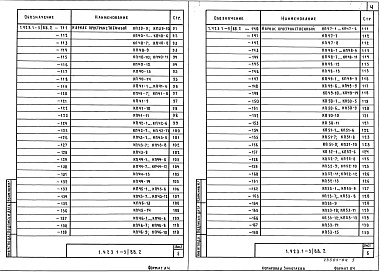

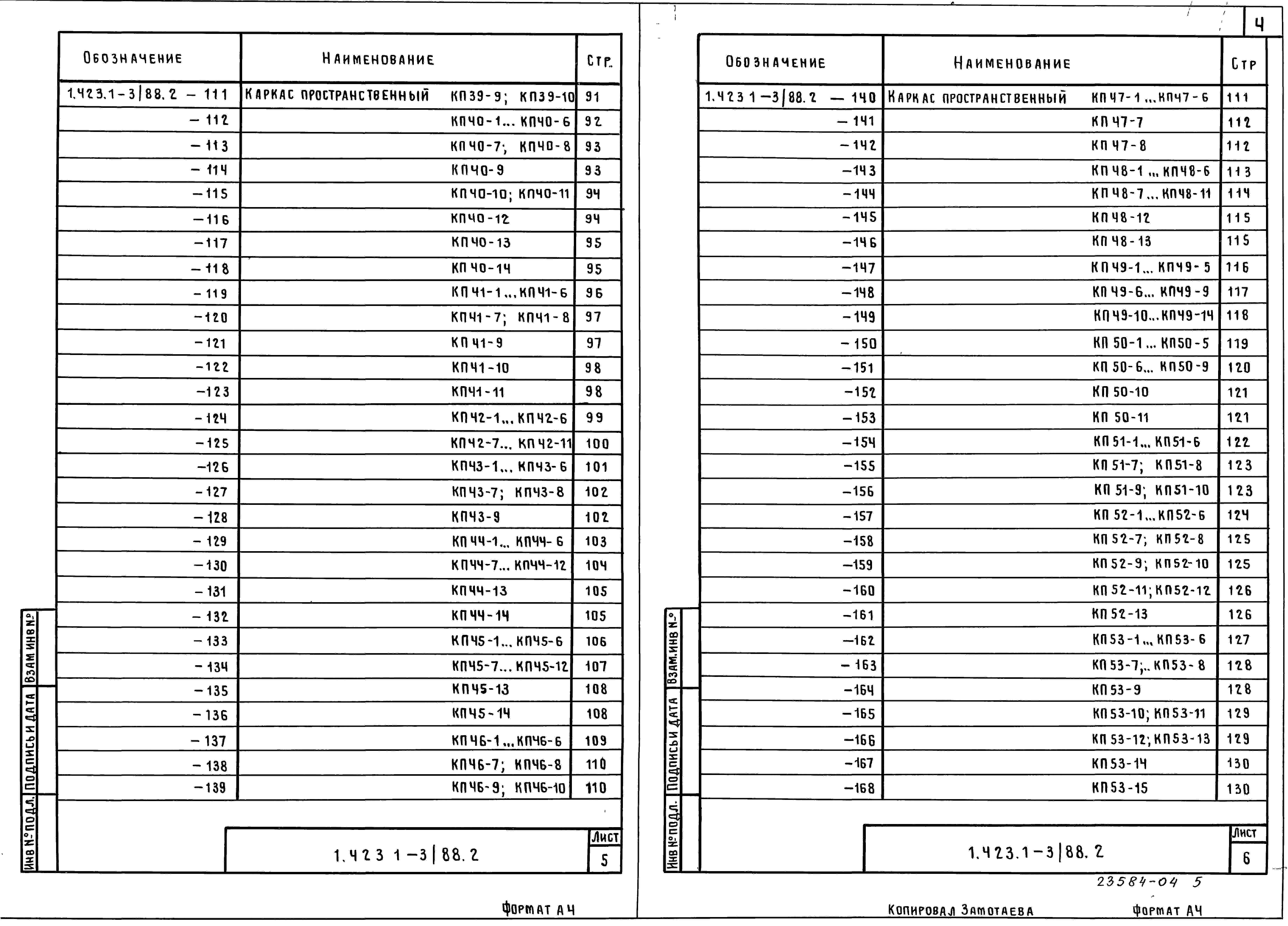

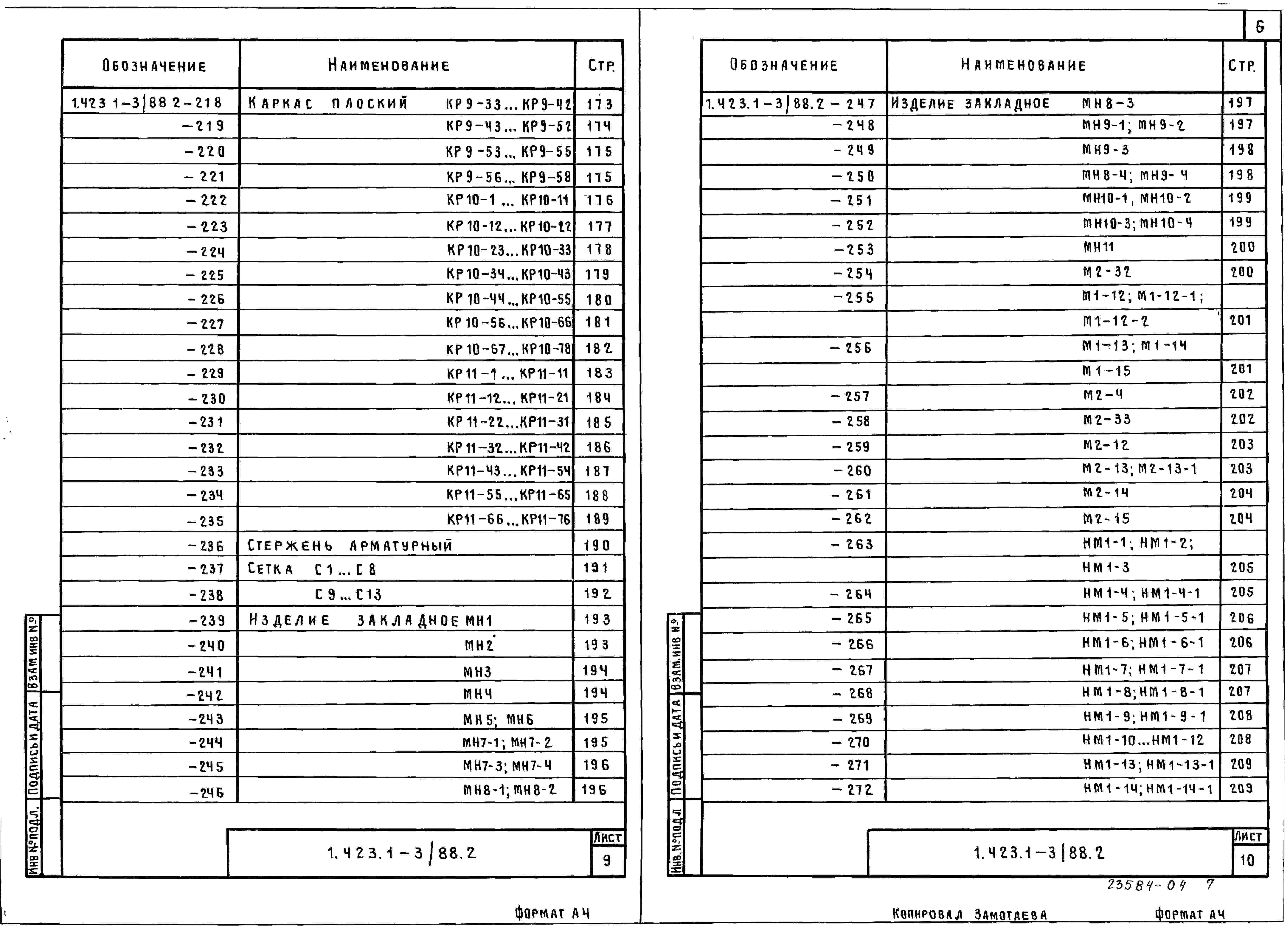

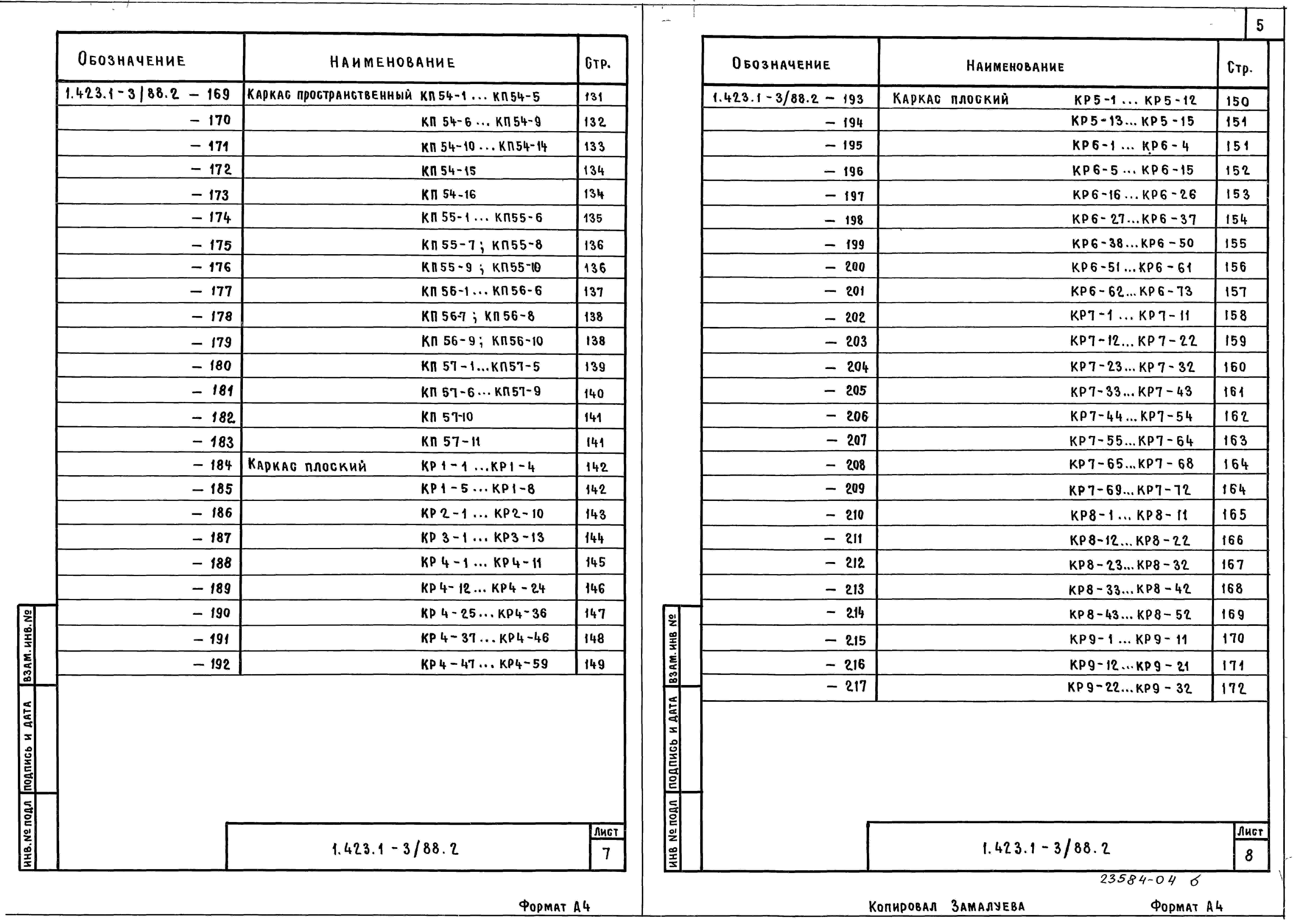

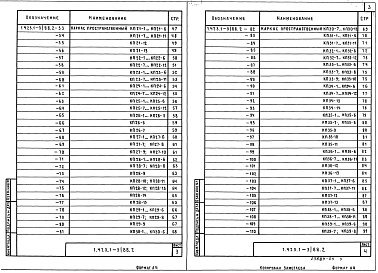

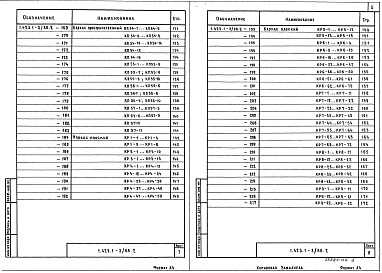

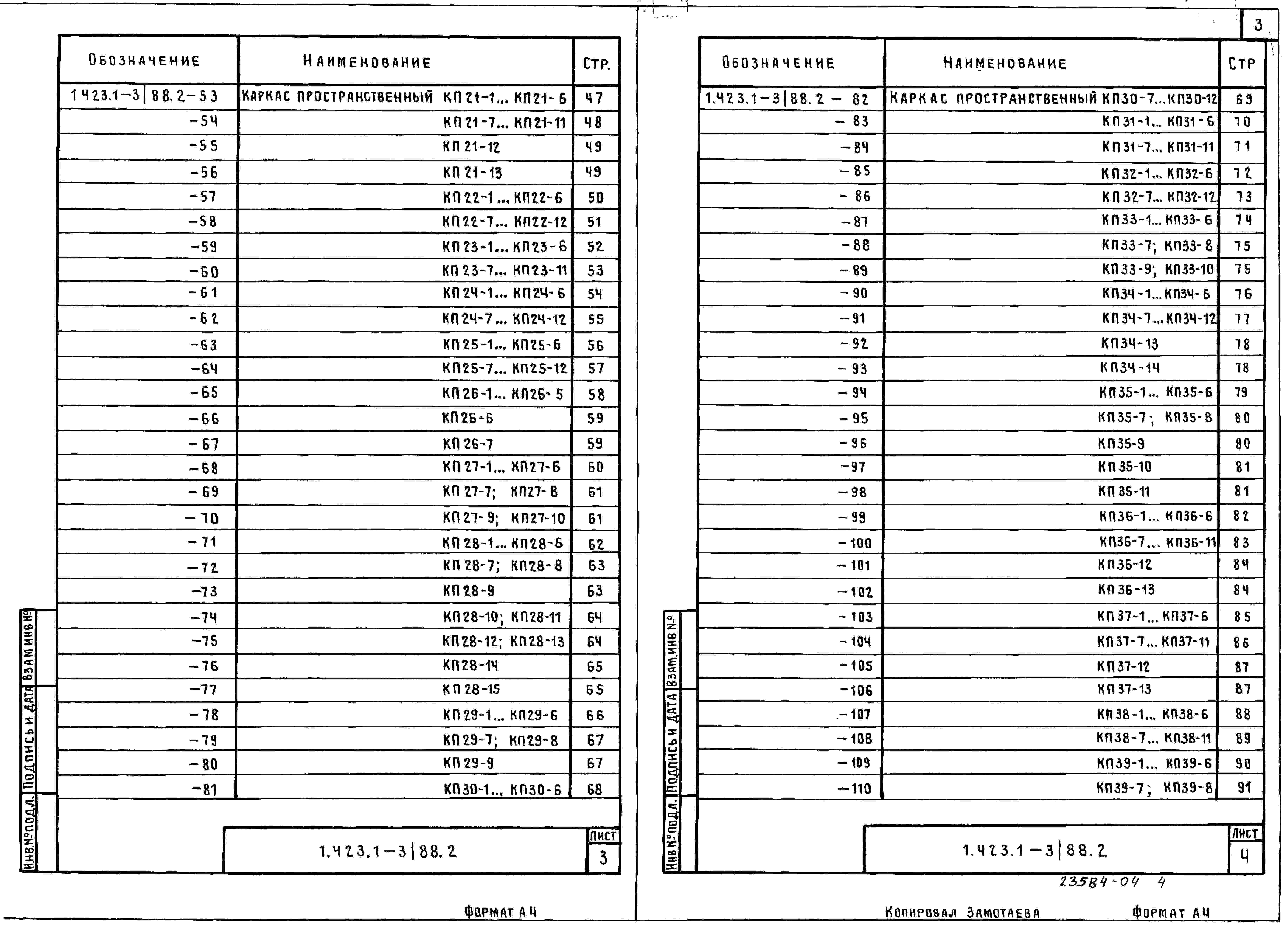

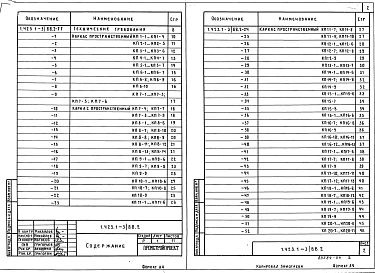

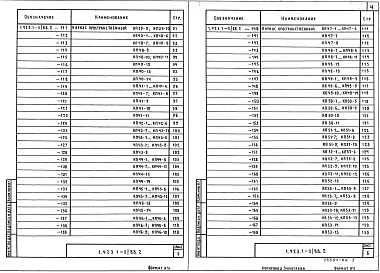

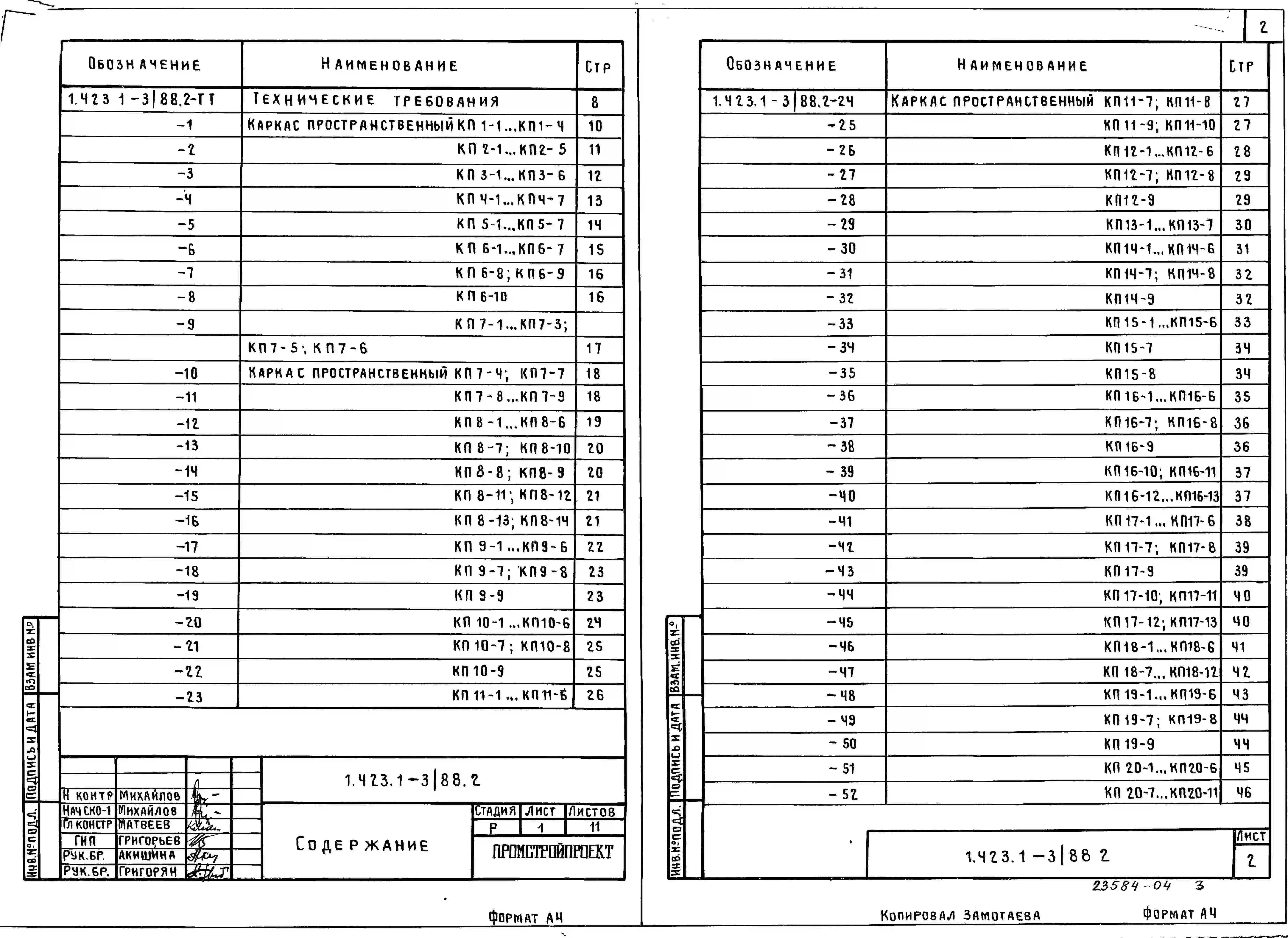

Выпуск 2
Части 1, 2 Арматурные и закладные изделия. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
6 картинка альбома:     Alt для картинки:
Выпуск 3
Колонны из мелкозернистого бетона. Материалы для проектирования
Новое название альбома:

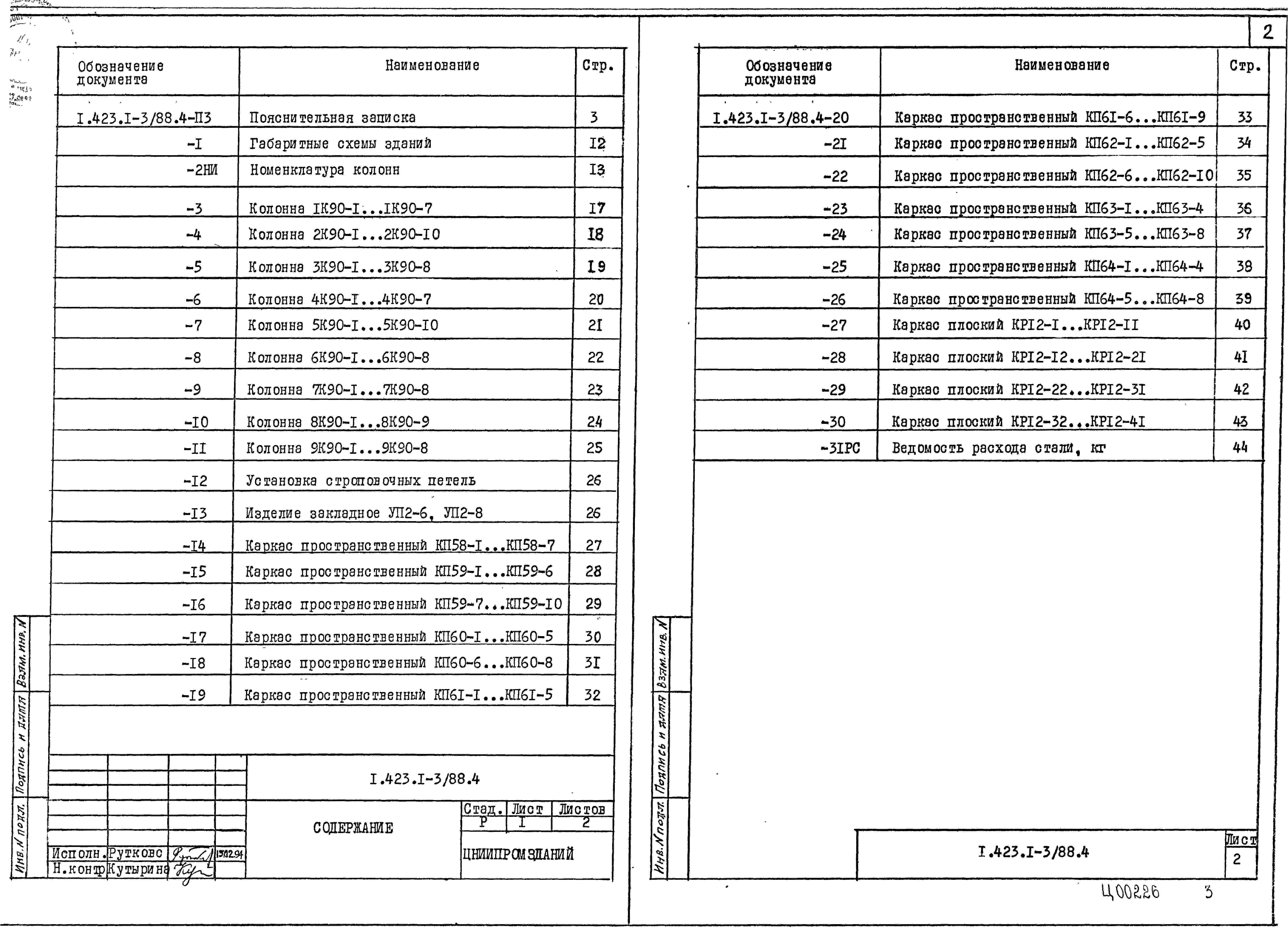

Выпуск 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Бетон классов В15; В22,5; В30.
Продольная арматура – из стали класса А-III диаметром 12..36 мм ГОСТ 5781-82.
Поперечная арматура – из стали класса Вр-I и класса А-I, ГОСТ 6727-80 и ГОСТ 5781-82 соответственно.
Колонны армированы пространственными арматурными каркасами.


МАРКИ КОЛОНН

Колонны средних рядов, шаг 6 м:
1К30-1М2; 1К30-2М3-С…1К30-4М3-С; 1К36-1М2…1К36-3М2; 1К36-3М3-С…1К36-5М3-С; 1К42-1М2…1К42-4М2; 1К42-3М3-С…1К42-5М3-С; 1К48-1М2…1К48-4М2; 1К48-2М3-С…1К48-6М3-С; 1К54-1М2…1К54-5М2; 1К54-3М3; 1К54-4М3; 1К54-4М3-С…1К54-7М3-С; 1К60-1М2…1К60-6М2; 1К60-1М3…1К60-8М3; 1К60-1М4; 1К60-3М3-С…1К60-7М3-С; 1К66-1М2…1К66-6М2; 1К66-1М3…1К66-8М3; 1К66-1М4; 1К66-5М3-С…1К66-7М3-С; 1К84-1М2…1К84-7М2; 1К84-1М3…1К84-7М3; 1К84-1М4…1К84-7М4; 1К84-4М3-С…1К84-7М3-С; 2К84-1М2…2К84-4М2; 2К84-1М3…2К84-4М3; 2К84-4М3-С…2К84-8М3-С; 1К96-1М2…1К96-6М2; 1К96-1М3…1К96-7М3; 1К96-2М4…1К96-5М4; 1К96-4М3-С; 1К96-6М3-С; 1К96-7М3-С; 2К96-1М2…2К96-6М2; 2К96-1М3…2К96-8М3; 2К96-10М3; 2К96-2М4…2К96-10М4; 2К96-5М3-С; 2К96-6М3-С; 2К96-8М3-С.

Колонны крайних рядов, шаг 6 м средних 12:
2К48-1М2…2К48-6М2; 2К48-1М3…2К48-4М3; 2К48-7М3; 2К48-1М4; 2К48-2М3-С…2К48-8М3-С; 2К48-4М4-С…2К48-6М4-С; 2К60-1М2…2К60-6М2; 2К60-1М3…2К60-5М3; 2К60-2М3-С…2К60-8М3-С; 2К66-1М2…2К66-6М2; 2К66-1М3…2К66-5М3; 2К66-7М3; 2К66-4М4; 2К66-5М4; 2К66-4М3-С…2К66-8М3-С.

Колонны крайних рядов, шаг 6 и 12 м:
1К72-1М2…1К72-7М2; 1К72-1М3…1К72-7М3; 1К72-1М4; 1К72-3М4…1К72-7М4; 1К72-4М3-С…1К72-8М3-С; 2К72-1М2…2К72-6М2; 2К72-3М3…2К72-5М3; 2К72-4М3-С…2К72-8М3-С; 1К78-1М2…1К78-7М2; 1К78-1М3…1К78-8М3; 1К78-3М4; 1К78-5М4…1К78-7М4; 1К78-4М3-С…1К78-8М3-С; 1К78-7М4-С; 1К78-8М4-С; 3К84-1М2…3К84-6М2; 3К84-1М3…3К84-8М3; 3К84-4М4; 3К84-6М4; 3К84-7М4; 3К84-4М3-С…3К84-9М3-С; 3К84-5М4-С…3К84-8М4-С; 3К96-1М2…3К96-3М2; 3К96-5М2; 3К96-2М3…3К96-7М3; 3К96-2М4…3К96-8М4; 3К96-3М3-С…3К96-9М3-С.

Колонны крайних рядов, шаг 12 м:
3К48-1М2; 3К48-2М2; 3К48-4М2; 3К48-1М3…3К48-4М3; 3К48-1М4…3К48-3М4; 3К48-4М3-С…3К48-8М3-С; 3К60-1М2…3К60-6М2; 3К60-1М3…3К60-6М3; 3К60-1М4…3К60-5М4; 3К60-4М3-С…3К60-9М3-С; 3К66-1М2…3К66-6М2; 3К66-1М3…3К66-6М3; 3К66-1М4…3К66-4М4; 3К66-4М3-С…3К66-9М3-С; 3К72-1М2…3К72-6М2; 3К72-1М3…3К72-7М3; 3К72-1М4…3К72-6М4; 3К72-4М3-С…3К72-8М3-С; 2К78-1М2; 2К78-5М2; 2К78-6М2; 2К78-1М3…2К78-8М3; 2К78-7М4; 2К78-8М4; 2К78-6М3-С…2К78-10М3-С; 3К78-1М2…3К78-5М2; 3К78-1М3…3К78-6М3; 3К78-1М4; 3К78-2М4; 3К78-4М4; 3К78-6М4; 3К78-4М3-С…3К78-8М3-С; 4К84-1М2…4К84-6М2; 4К84-1М3…4К84-8М3; 4К84-1М4…4К84-5М4; 4К84-4М3-С…4К84-9М3-С; 4К96-1М2…4К96-6М2; 4К96-1М3; 4К96-3М3…4К96-6М3; 4К96-3М4; 4К96-4М4; 4К96-7М4; 4К96-6М3-С…4К96-9М3-С; 4К96-8М4-С; 4К96-9М4-С; 5К96-1М2…5К96-6М2; 5К96-1М3…5К96-8М3; 5К96-2М4…5К96-5М4; 5К96-7М4…5К96-10М4; 6К96-1М2…6К96-5М2; 6К96-2М3…6К96-8М3; 6К96-6М4; 6К96-7М4; 6К96-3М3-С…6К96-9М3-С; 6К96-9М4-С.

Колонны средних рядов, шаг 6 м:
2К30-1М2; 2К30-2М2; 2К30-3М3-С…2К30-5М3-С; 2К36-1М2; 2К36-2М2; 2К36-4М2; 2К36-3М3-С…2К36-6М3-С; 2К42-1М2…2К42-5М2; 2К42-3М3-С…2К42-7М3-С; 4К48-1М2…4К48-5М2; 4К48-3М3; 4К48-3М3-С…4К48-6М3-С; 5К48-1М2…5К48-5М2; 5К48-1М3…5К48-5М3; 5К48-1М4; 5К48-2М4; 2К48-5М4; 5К48-4М3-С…5К48-8М3-С; 5К48-8М4-С; 2К54-1М2…2К54-5М2; 2К54-1М3…2К54-5М3; 2К54-4М3-С…2К54-6М3-С; 2К54-5М4-С; 2К54-6М4-С; 4К60-1М2…4К60-5М2; 4К60-1М3…4К60-3М3; 4К60-2М3-С; 4К60-1М2…4К60-6М3-С; 5К60-1М2…5К60-7М2; 5К60-1М3…5К60-7М3; 5К60-4М3-С…5К60-7М3-С; 4К66-1М2…4К66-5М2; 4К66-1М3…4К66-3М3; 4К66-5М3; 4К66-5М4-С; 4К66-6М4-С; 5К66-1М2…5К66-7М2; 5К66-1М3…5К66-7М3; 5К66-6М3-С; 5К66-7М3-С; 5К66-7М4-С; 5К66-8М4-С; 4К72-1М2…4К72-7М2; 4К72-1М3…4К72-7М3; 4К72-1М4; 4К72-3М4…4К72-7М4; 4К72-5М3-С; 4К72-7М3-С; 4К72-8М3-С; 4К72-8М4-С; 4К78-1М2…4К78-7М2; 4К78-1М3…4К78-8М3; 4К78-1М4; 4К78-3М4…4К78-8М4; 4К78-6М3-С; 4К78-8М3-С; 4К78-8М4-С; 5К84-1М2…5К84-6М2; 5К84-1М3…5К84-7М3; 5К84-1М4…5К84-8М4; 5К84-6М3-С; 5К84-8М3-С; 7К96-1М2…7К96-6М2; 7К96-1М3…7К96-8М3; 7К96-3М4…7К96-8М4; 7К96-6М3-С; 7К96-8М3-С.

Колонны средних рядов, шаг 12 м:
6К48-1М2…6К48-4М2; 6К48-1М3…6К48-4М3; 6К48-1М4; 6К48-2М4; 6К48-4М4; 6К48-4М3-С…6К48-8М3-С; 6К48-5М4-С; 6К48-7М4-С; 6К48-8М4-С; 7К48-1М3…7К48-5М3; 7К48-4М4; 7К48-4М4-С; 7К48-6М4-С; 6К60-1М2…6К60-6М2; 6К60-1М3…6К60-7М3; 6К60-1М4…6К60-4М4; 6К60-4М3-С…6К60-9М3-С; 6К60-6М4-С; 6К60-7М4-С; 6К60-9М4-С; 7К60-1М2…7К60-4М2; 7К60-6М2; 7К60-1М3…7К60-7М3; 7К60-1М4…7К60-3М4; 7К60-4М3-С…7К60-7М3-С; 7К60-6М4-С…7К60-8М4-С; 6К66-1М2…6К66-6М2; 6К66-1М3…6К66-9М3; 6К66-1М4…6К66-9М4; 6К66-4М3-С…6К66-9М3-С; 6К66-3М4-С; 6К66-8М4-С; 6К66-3М4-С; 7К66-1М2…7К66-4М2; 7К66-6М2; 7К66-1М3…7К66-7М3; 7К66-6М3-С; 7К66-7М4-С; 5К72-1М2…5К72-6М2; 5К72-1М3…5К72-8М3; 5К72-1М4…5К72-8М4; 5К72-4М3-С…5К72-9М3-С; 5К72-7М4-С…5К72-9М4-С; 6К72-1М2…6К72-6М2; 6К72-1М3…6К72-8М3; 6К72-7М3-С; 6К72-8М3-С; 6К72-8М4-С; 6К72-9М4-С; 5К78-1М2…5К78-6М2; 5К78-1М3…5К78-9М3; 5К78-1М4…5К78-9М4; 5К78-5М3-С…5К78-9М3-С; 5К78-9М4-С; 6К78-1М2…6К78-6М2; 6К78-1М3…6К78-9М3; 6К78-2М4…6К78-9М4; 6К78-8М4-С; 6К78-9М4-С; 6К84-1М2…6К84-5М2; 6К84-1М3…6К84-9М3; 6К84-1М4…6К84-7М4; 6К84-5М3-С…6К84-7М3-С; 6К84-9М3-С; 6К84-10М3-С; 6К84-7М4; 6К84-9М4-С; 6К84-10М4-С; 7К84-1М2; 7К84-2М2; 7К84-4М2; 7К84-1М3…7К84-7М3; 7К84-1М4…7К84-8М4; 8К84-1М2…8К84-6М2; 8К84-6М3…8К84-9М3; 8К84-7М3-С; 8К84-9М3-С; 8К84-7М4-С; 8К84-9М4-С; 9К84-1М2…9К84-6М2; 9К84-1М3…9К84-8М3; 9К84-1М4…9К84-8М4; 9К84-4М3-С; 9К84-3М4-С…9К84-8М4-С; 8К96-1М2…8К96-5М2; 8К96-1М3…8К96-9М3; 8К96-1М4; 8К96-3М4…8К96-9М4; 8К96-4М3-С…8К96-7М3-С; 8К96-9М3-С; 8К96-10М3-С; 8К96-6М4-С; 8К96-7М4-С; 8К96-9М4-С; 8К96-10М4-С; 9К96-1М2…9К96-3М2; 9К96-1М3…9К96-8М3; 9К96-3М4…9К96-8М4; 9К96-8М3-С; 9К96-7М4-С…9К96-9М4-С.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Колонны предназначены для применения в одноэтажных производственных зданиях без мостовых опорных кранов, возводимых в несейсмических районах и в районах с расчетной сейсмичностью 7, 8 и 9 баллов с подвесным подъемно-транспортным оборудованием, грузоподъемностью до 5 тс;
для неотапливаемых зданий с минимальной расчетной температурой наружного воздуха до минус 40о;
для отапливаемых зданий без ограничения минимальной температуры наружного воздуха.

Колонны рассчитаны на вертикальные нагрузки от веса покрытия, навесных стен, собственного веса колонн, веса снега, подвесного транспорта.
Колонны рассчитаны на горизонтальные ветровые нагрузки, нагрузки от температурных перемещений и удлинений нижних поясов стропильных и подстропильных ферм.

Для зданий, расположенных в сейсмических районах, учтены горизонтальные сейсмические нагрузки. Колонны рассчитаны для применения в районах сейсмичностью 7, 8, 9 баллов и в несейсмических районах.

Ветровое давление – 48 кгс/м2 / 0,48 кПа.

Расчетная температура наружного воздуха – минус 40оС.

Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.

Вес снегового покрова – 150 кгс/м2 / 1,5 кПа.

Инженерно-геологические условия – обычные.

Сейсмичность – 7, 8 и 9 баллов.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расшифровка марки изделия: 3К96-3М3-С.
3 – условное обозначение типоразмера колонны;
К – наименование конструкции (колонна);
96 – длина колонны в дециметрах;
3 – индекс, характеризующий несущую способность колонны;
М3 – индекс, характеризующий марку бетона (М3 – марка 300);
С – индекс, обозначающий, что колонна предназначена для зданий с расчетной сейсмичностью 8, 9 баллов.

Серия 1.423.1-3/88 вып. 0-1, 0-2, 1, 2 ч. 1 и 2 разработана взамен серии 1.423-3 вып. 0-1, 0-2, 0-3, 1, 2, 3, 4 и дополнение к вып. 1.

Нормативные документы

Номер документа
Наименование
Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия (с Изменениями N 1-4)
Сталь горячекатаная для армирования железобетонных конструкций. Технические условия (с Изменениями N 1, 2, 3, 4, 5)
