Серия 1.435.9-17 Ворота распашные. Выпуск 0 Материалы для проектирования

Внимание!
Выпуск 1 серии 1.435.9-17 исключен из числа действующих без замены (И-12-91).
Выпуск 2 серии 1.435.9-17 исключен из числа действующих. Заменен на выпуски 0-4 серии 1.435.2-28 (И-12-88).


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

В состав выпуска 0 – «Материалы для проектирования» входит пояснительная записка со схемой расположения ворот и нагрузками от них на элементы здания, примеры сопряжения стойки и ригеля рамы ворот со стенами зданий из кирпича, железобетонных и металлических панелей.

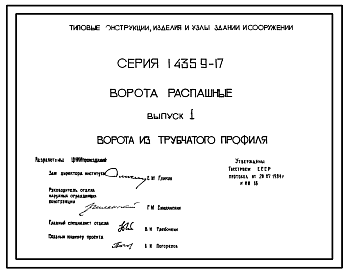

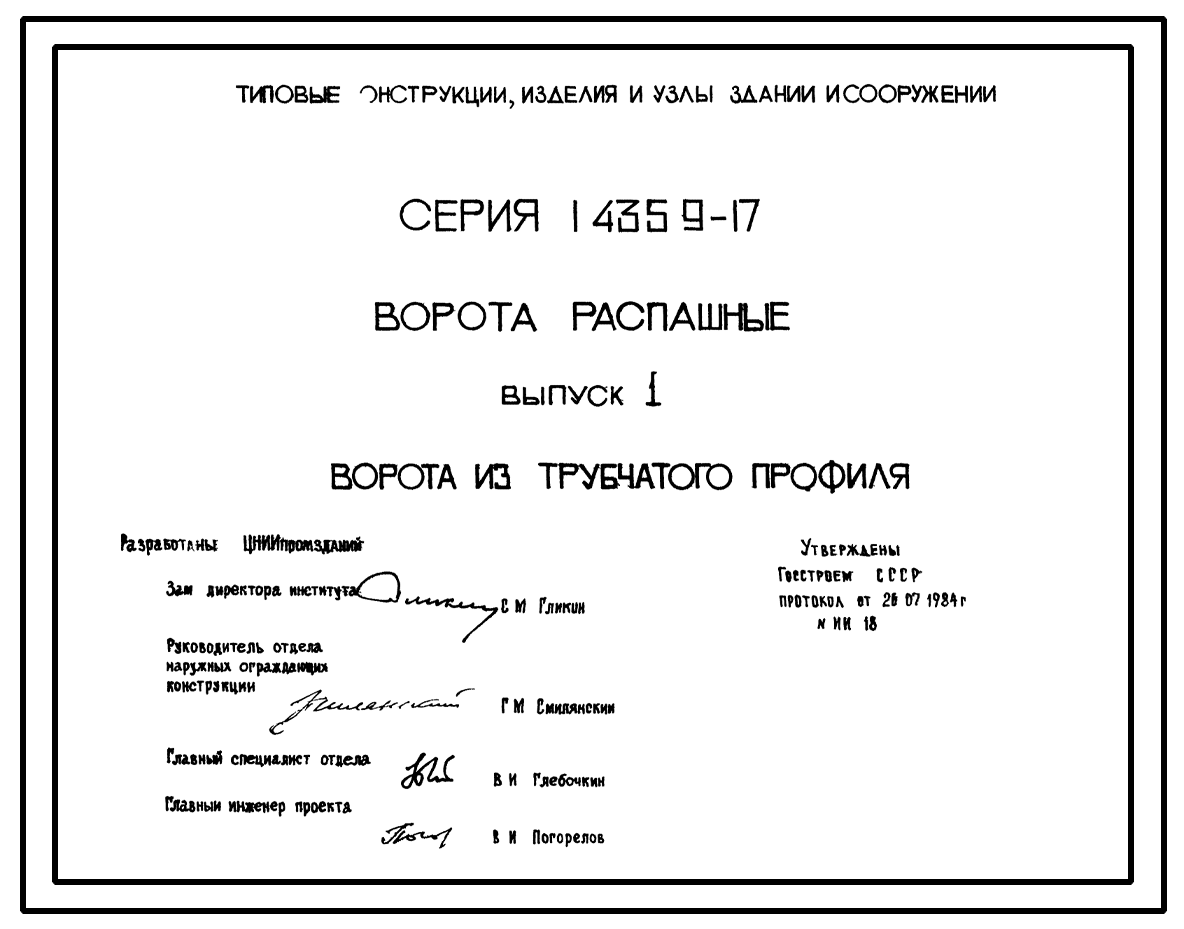

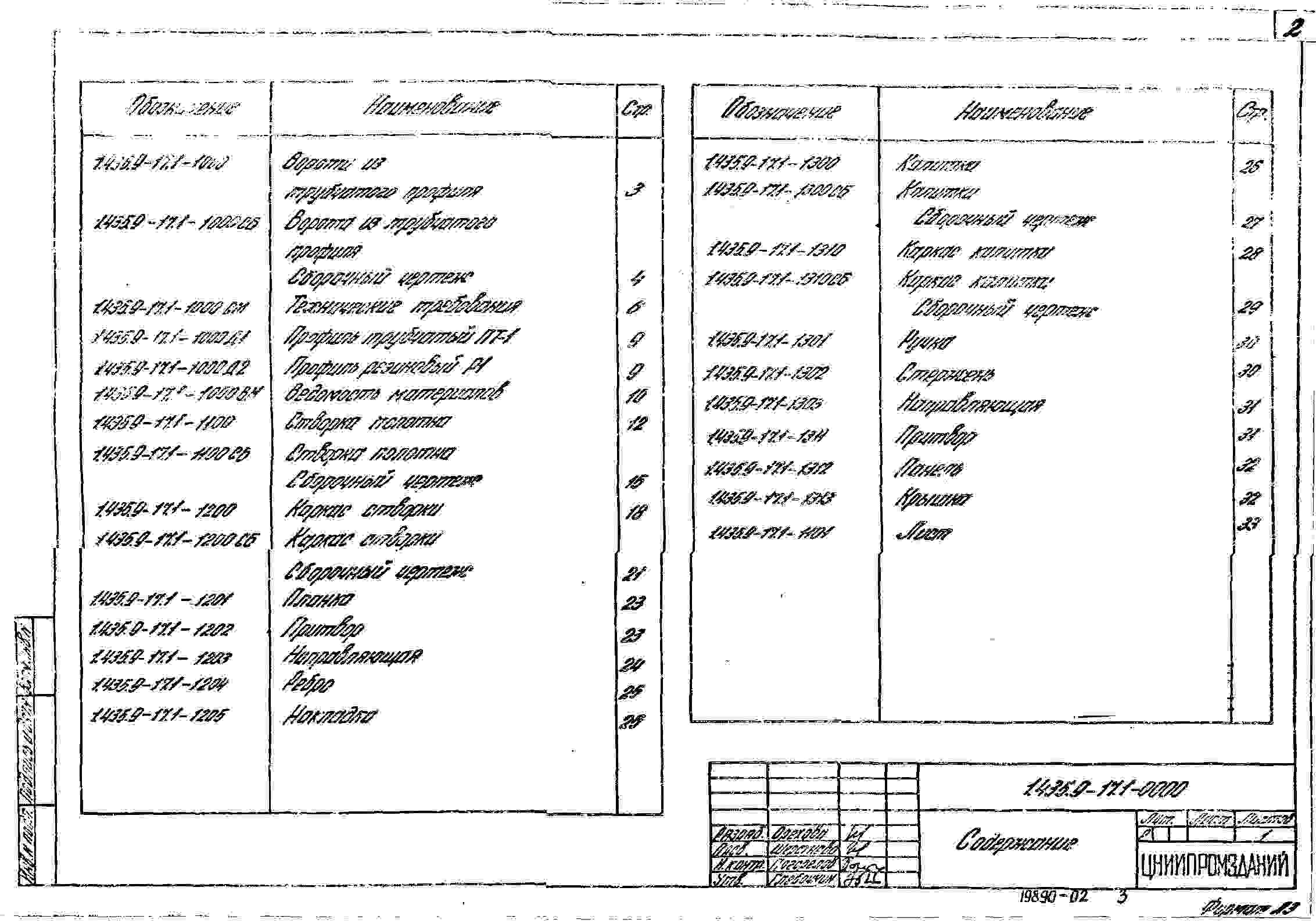

В состав выпуска 1 – «Ворота из трубчатого профиля» входят: рабочие чертежи, технические требования, ведомость материалов.

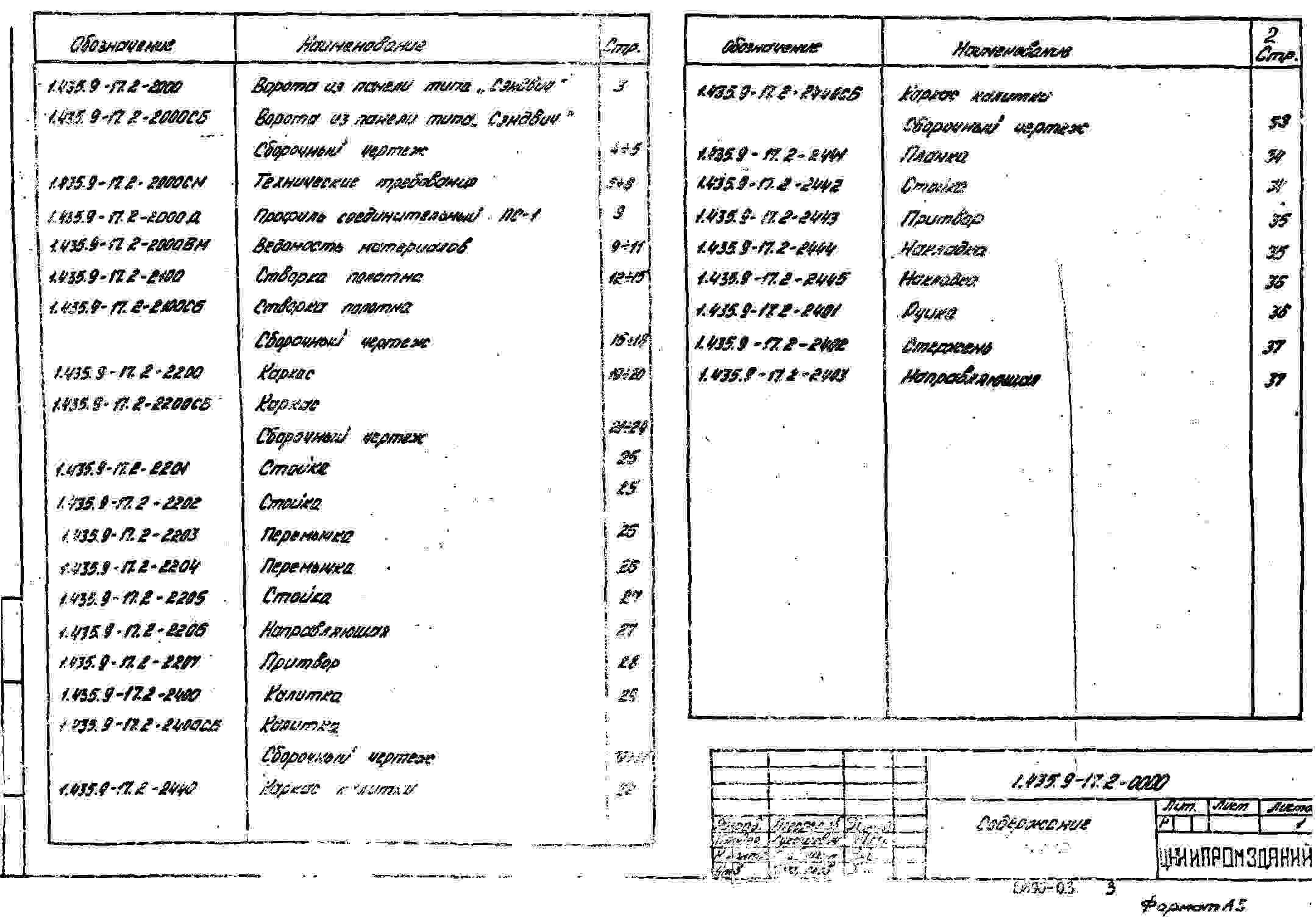

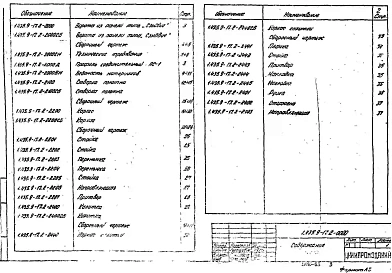

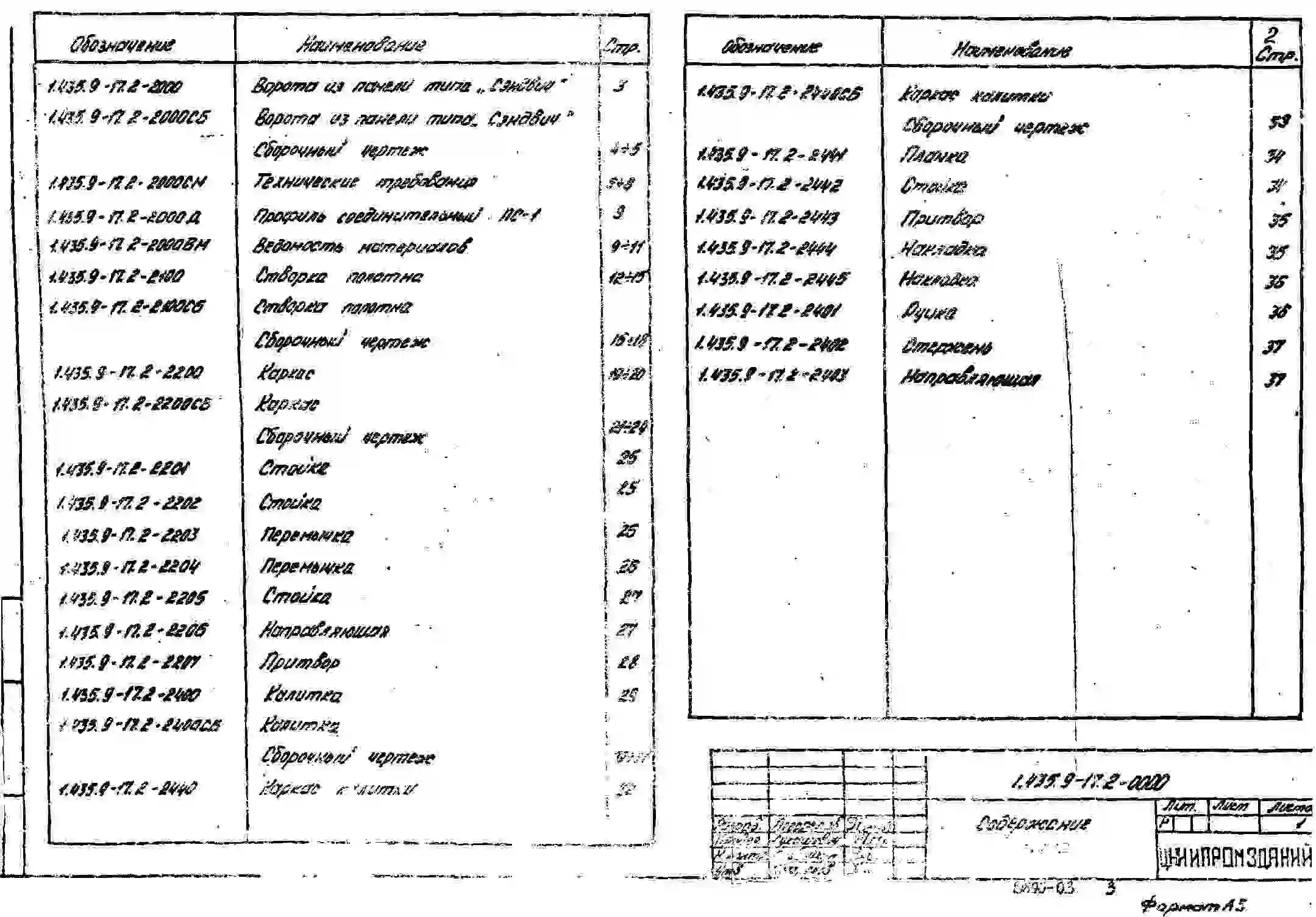

В состав выпуска 2 – «Ворота из панели типа "Сэндвич"» входят: рабочие чертежи, технические требования, ведомость материалов.

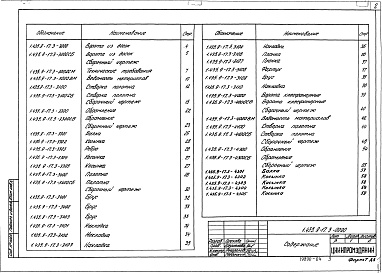

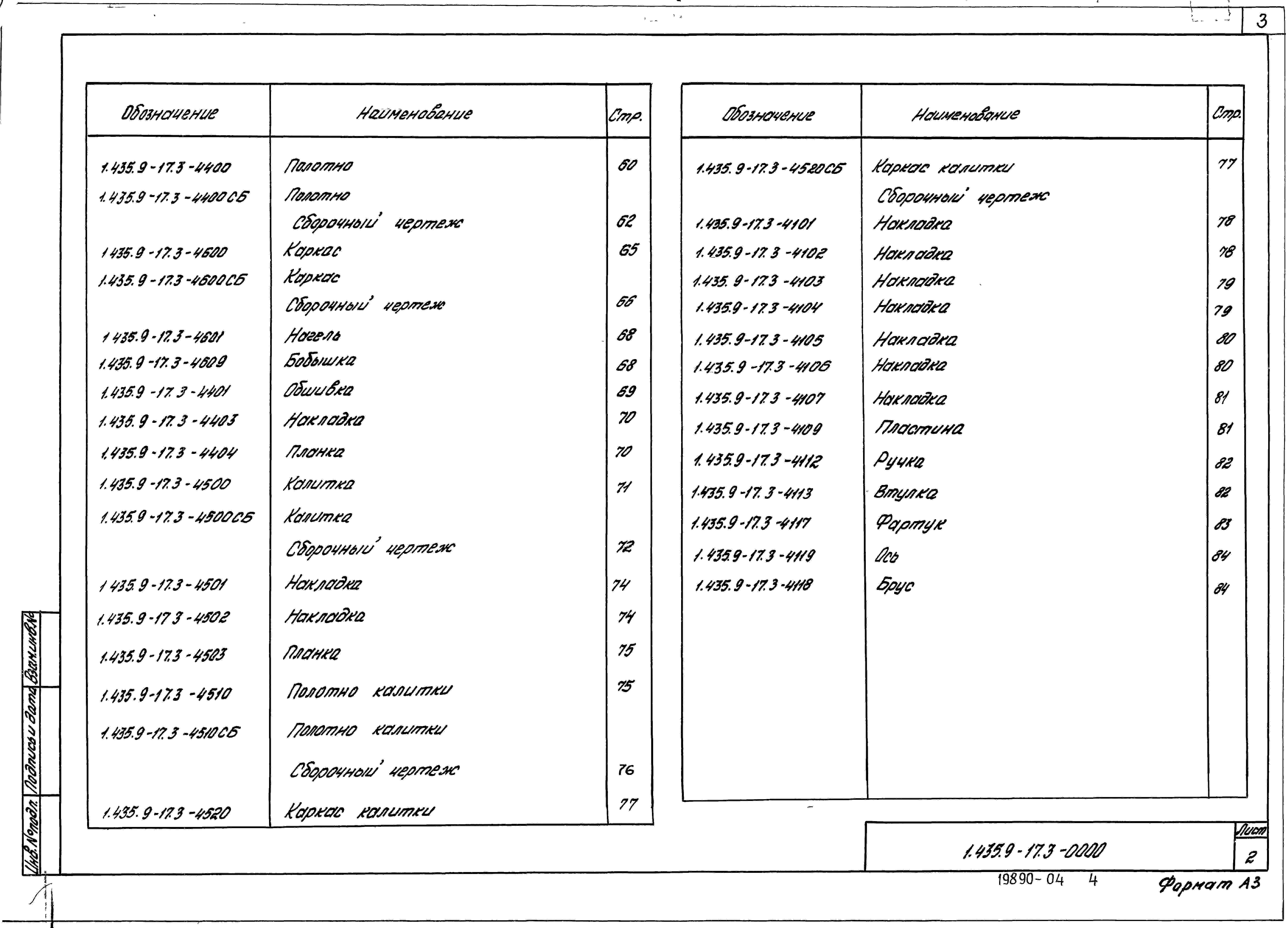

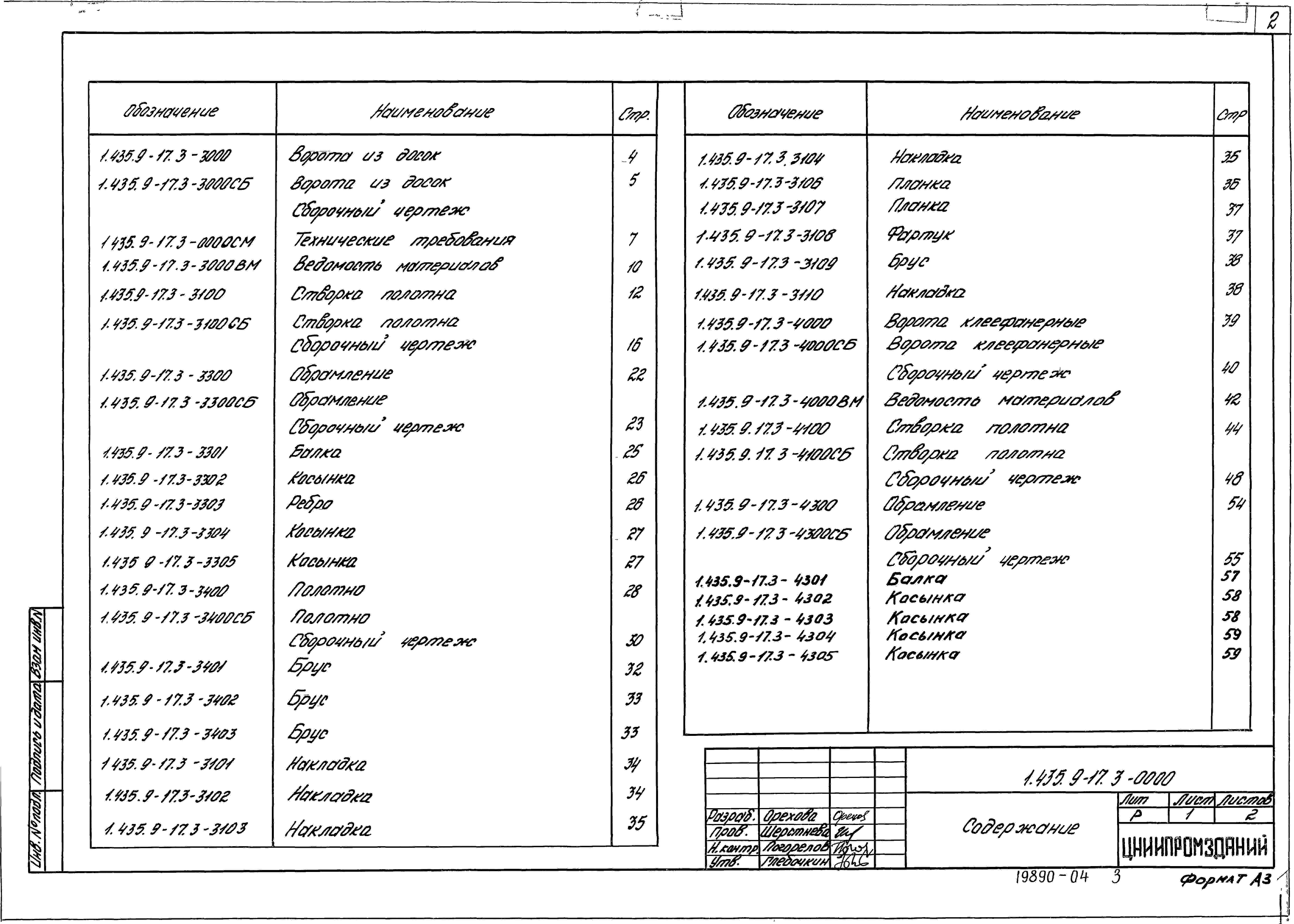

В состав выпуска 3 – «Ворота из дерева» входят: рабочие чертежи на ворота из досок, технические требования, ведомость материалов; рабочие чертежи на ворота клеефанерные, технические требования, ведомость материалов.

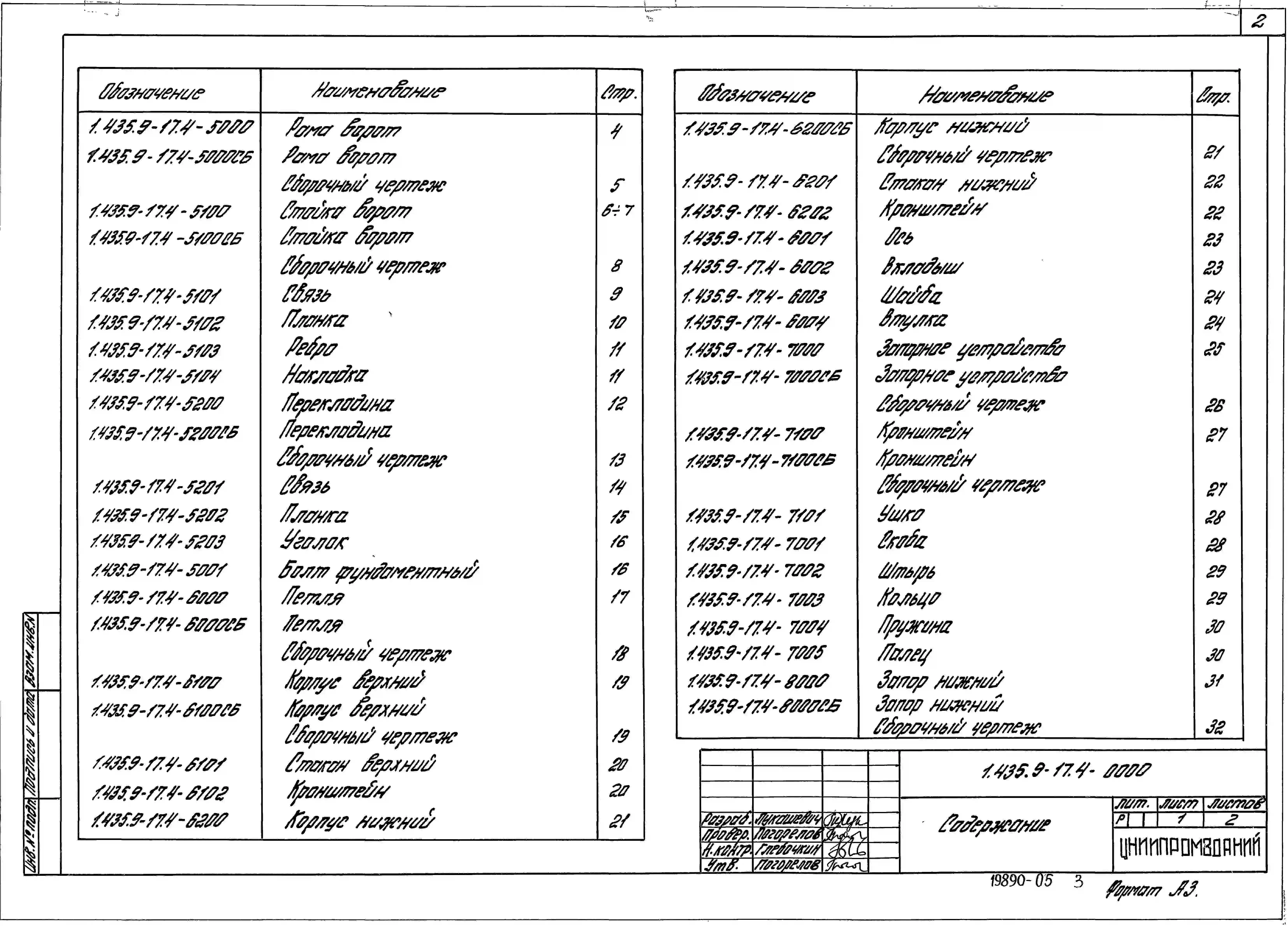

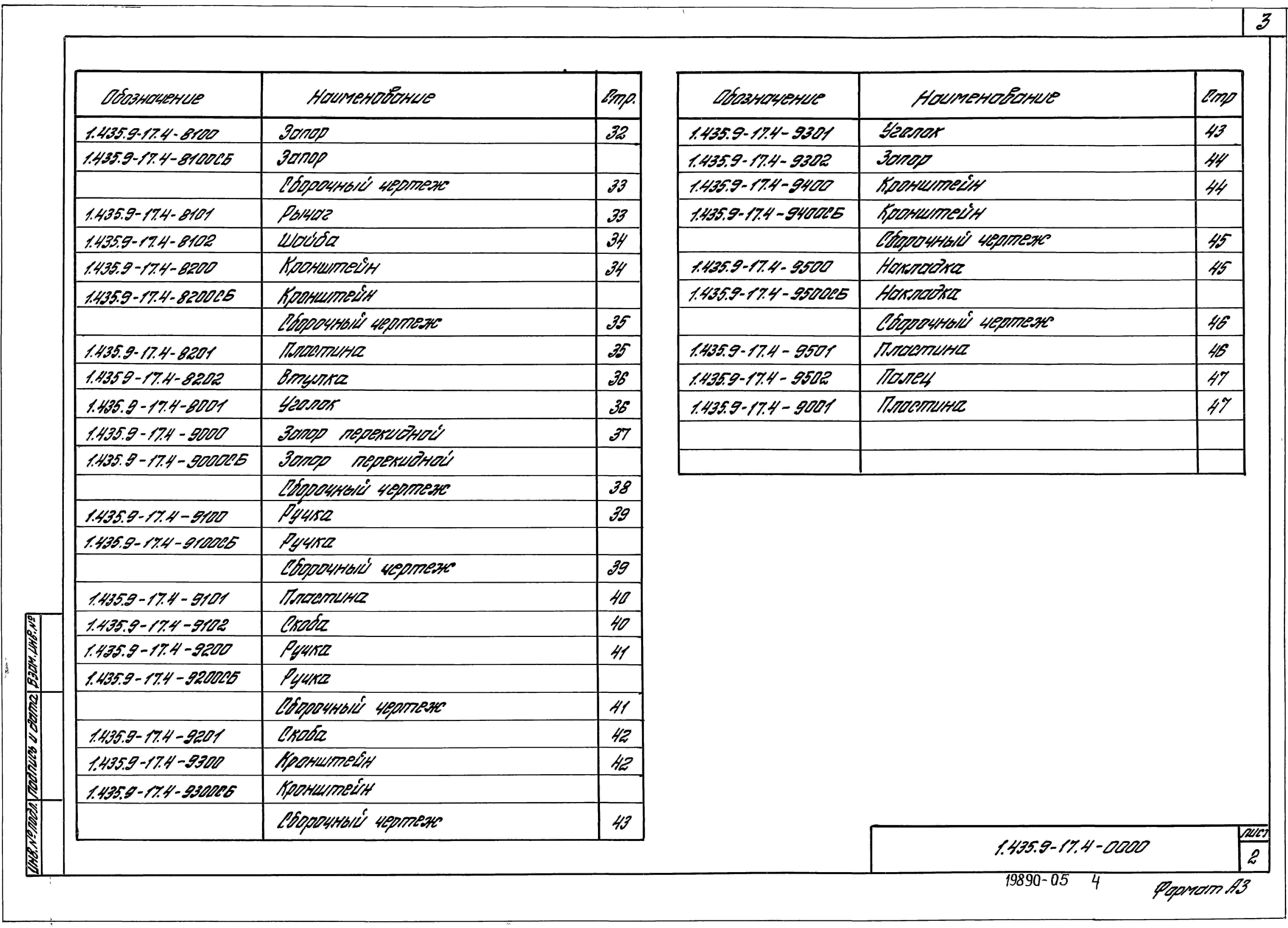

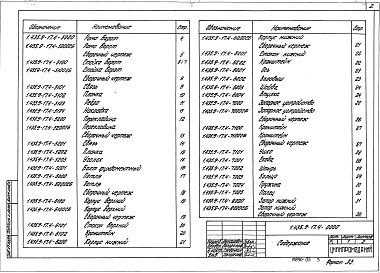

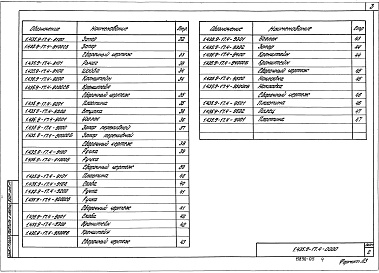

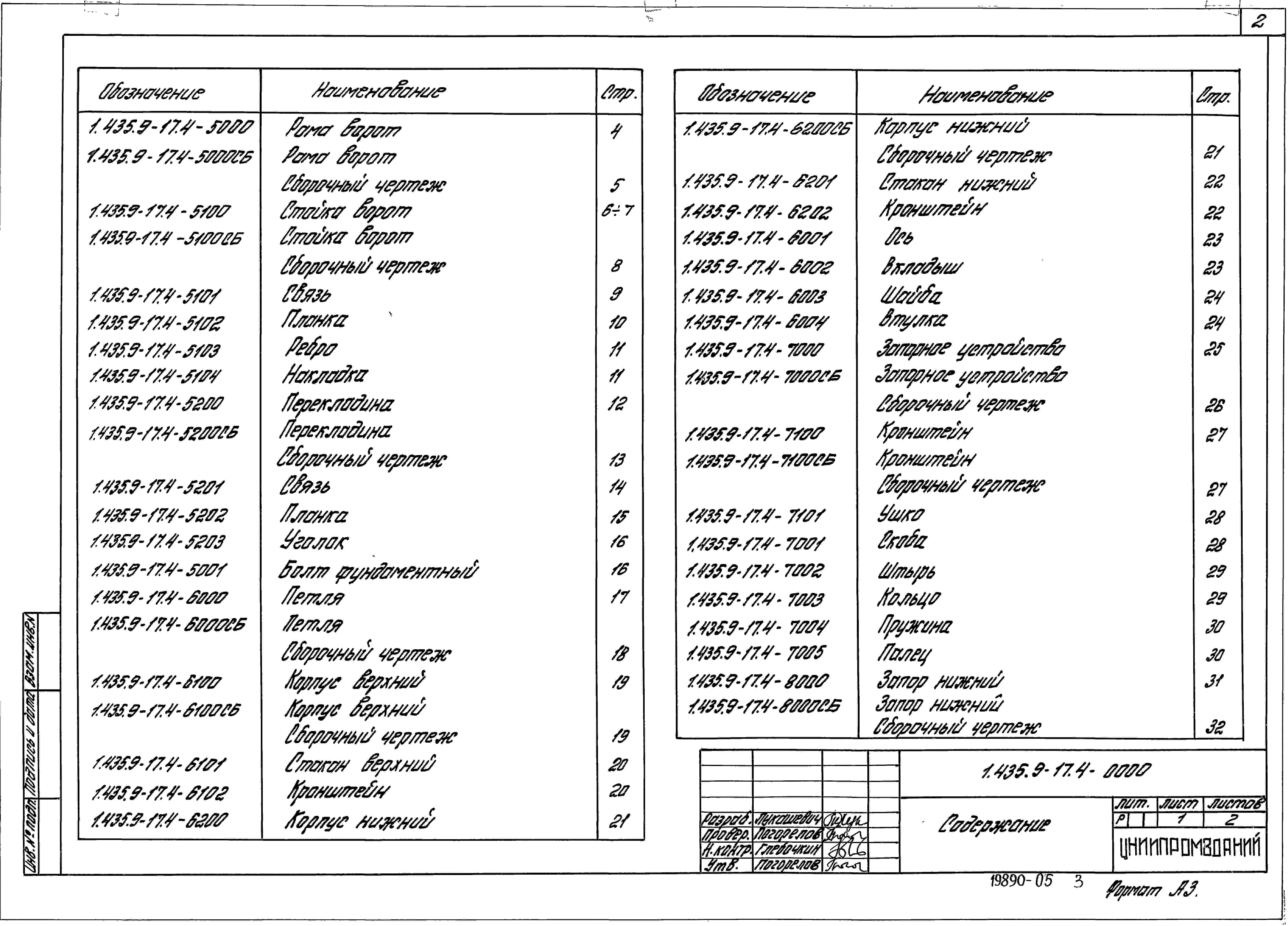

В состав выпуска 4 – «Рама. Петля. Приборы для открывания» входят рабочие чертежи.

Ворота состоят из рамы, петель и полотна с приборами для открывания.

Полотно ворот разработано: из трубчатого профиля с заполнением филенками; из панелей типа «Сэндвич»; из деревянных брусков, обшитых водостойкой фанерой и полистирольным заполнителем внутри; из деревянных досок. В левой створке полотна, кроме ворот и досок, предусмотрена калитка.

Рама ворот состоит из ригеля и двух стоек, установленных на фундамент и закрепленных к нему анкерными болтами. Рама устанавливается с наружной стороны стены здания, стойки и ригель ее посредством пластин крепятся к закладным деталям стены. На раму с помощью шарнирных петель навешены створки полотна. Фиксация полотна в закрытом и открытом положениях осуществляется верхним и нижним запорными устройствами.


МАРКИ ВОРОТ

Ворота из трубчатого профиля:
ВР 48х54-Т; ВР 42х42-Т; ВР 36х36-Т; ВР 30х30-Т.

Ворота из панели типа «Сэндвич»:
ВР 42х42-С; ВР 36х36-С; ВР 30х30-С.

Ворота из досок:
ВР 48х54-Д; ВР 42х42-Д; ВР 36х36-Д.

Ворота клеефанерные:
ВР 30х30-К; ВР 24х24-К.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Ворота предназначены в качестве ограждения проемов для проезда безрельсового и рельсового транспорта и устанавливаются в наружных стенах помещений с категориями производств «В», «Г» и «Д».
Ворота не разрешается применять в зданиях с агрессивной средой и в качестве противопожарных.

Скоростной напор ветра – 55 кгс/м² / 0,54 кПа.

Расчетная температура наружного воздуха – минус 40^оС.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

С утверждением выпусков 0, 1 и 4 настоящей серии исключается из числа действующей документация на ворота распашные, шифр 41-74, вып. 1 и 2.
