Типовой проект 813-4-1.93 Комбинированное хранилище картофеля, плодов и овощей вместимостью 150 т из ЛМК. Предназначено для приемки, хранения, товарной обработки и отправки на реализацию свежих продовольственного картофеля, плодов и овощей.Размеры здания - 18,5x24

Общие данные

Номер проекта

813-4-1.93

Наименование проекта

Комбинированное хранилище картофеля, плодов и овощей вместимостью 150 т из ЛМК. Предназначено для приемки, хранения, товарной обработки и отправки на реализацию свежих продовольственного картофеля, плодов и овощей.Размеры здания - 18,5x24

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка. Технология производства. Холодоснабжение. Автоматизация технологии производства. Силовое электрооборудование. Связь и сигнализация. Архитектурные решения. Конструкции железобетонные. Конструкции металлические. Отопление и вентиляция. Внутренние водопровод и канализация
Новое название альбома:
Альбом 2
Строительные изделия
Новое название альбома:
Альбом 3
Задание заводу-изготовителю щитов
Новое название альбома:
Альбом 4
Спецификации оборудования
Новое название альбома:
Альбом 5
Ведомости потребности в материалах
Новое название альбома:
Альбом 6
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

КОМБИНИРОВАННОЕ ХРАНИЛИЩЕ КАРТОФЕЛЯ, ПЛОДОВ И ОВОЩЕЙ ВМЕСТИМОСТЬЮ 150 ТОНН ИЗ ЛЕГКИХ МЕТАЛИЧЕСКИХ КОНСТРУКЦИЙ.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС.

Комбинированное хранилище предназначено для приемки, хранения товарной обработки и отправки на реализацию свежих продовольственного картофеля, плодов и овощей.

Хранение картофеля принято в условиях общеобменной вентиляции в поддонах, овощей и яблок в ящиках в условиях общеобменной вентиляции и искусственного охлаждения.

Картофель из поддонов выгружается с помощью контейнероопрокидывателя КО-8, морковь и лук вручную из ящиков в приемный бункер машины для переработки МП-5, на который продукция перебирается вручную, а затем расфасовывается: Картофель – в мешки льняные ГОСТ 19317-73 по 40 кг, закрепленные в мешкодержатели, морковь и лук – в ящики № 3-2, тип У-2 ГОСТ 13359-84 по 30 кг.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – монолитные ж.б. индивидуального изготовления, типоразмеров – 2 и сборные из бетонных блоков по ГОСТ 13579-78, типоразмеров – 3.

Колонны – металлические, индивидуального изготовления, типоразмеров – 3.

Балки покрытия – металлические, индивидуального изготовления, типоразмеров – 3.

Покрытие – профнастил по ГОСТ 24045-86 по металлическим прогонам.

Стены и перегородки из 3-х слойных панелей типа «эндвич» по ТУТО.15.165-93 типоразмеров – 7, из кирпича по ГОСТ 379-79.

Перекрытие – 3-х слойные панели типа «Сэндвич» по ТУ 10.15.165-93, типоразмеров – 2.

Полы – бетонные.

Окна – металлические по серии 1.436.3-21, вып.1, типоразмеров – 2.

Двери – металлические по серии 1.436.3-19, вып.1, типоразмеров – 2.

Перемычки – сборные железобетонные ГОСТ 94884, типоразмеров – 3.

Наибольшая масса монтажного элемента (балка покрытия) – 0,17 т.

Отделка наружная – расшивка швов.

Отделка внутренняя – штукатурка, затирка, окраска эмалью, клеевая, известковая окраска.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Канализация – незагрязненных стоков в сеть дождевой канализации.

Отопление – электронагревательными приборами.

Вентиляция – приточно-вытяжная механическая.

Электроснабжение – от низковольтных сетей напряжением 380/220 В.

Слаботочные устройства – телефонная и радиотрансляционная связь.

Электроосвещение – лампами накаливания и люминесцентное.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

За расчетную единицу принята 1 тонна хранимой продукции. Всего рабочих единиц 163,2. Сметная документация составлена в нормах и ценах 1984 года и пересчитана в цены 1991 года по индексам.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)

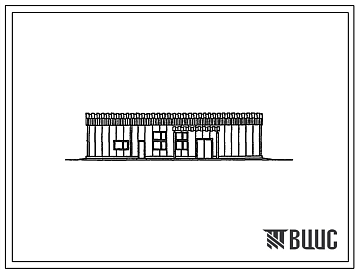

Изображения
