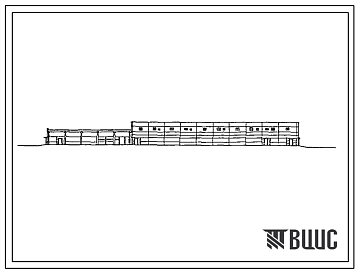

Типовой проект 813-2-33.87 Комплекс по послеуборочной, предреализационной обработке и хранению продовольственного картофеля емкостью 10000 т. Предназначен для приемки, послеуборочной обработки, хранения продовольственного картофеля в условиях активной вентиляции.

Общие данные

Номер проекта

813-2-33.87

Наименование проекта

Комплекс по послеуборочной, предреализационной обработке и хранению продовольственного картофеля емкостью 10000 т. Предназначен для приемки, послеуборочной обработки, хранения продовольственного картофеля в условиях активной вентиляции.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


Состав проекта
Номер альбома
Наименование
Состав альбома

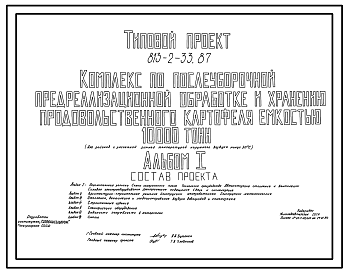

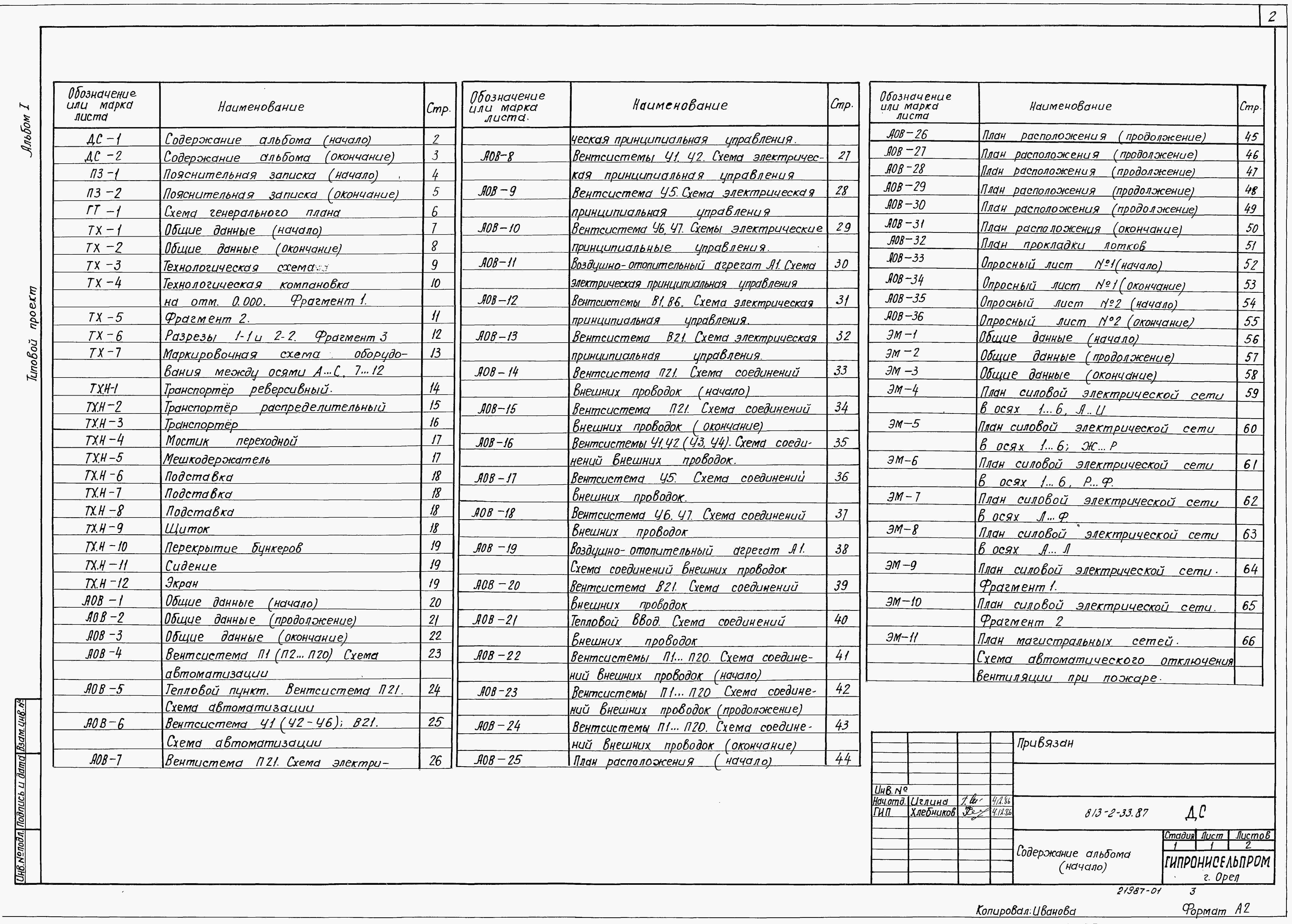

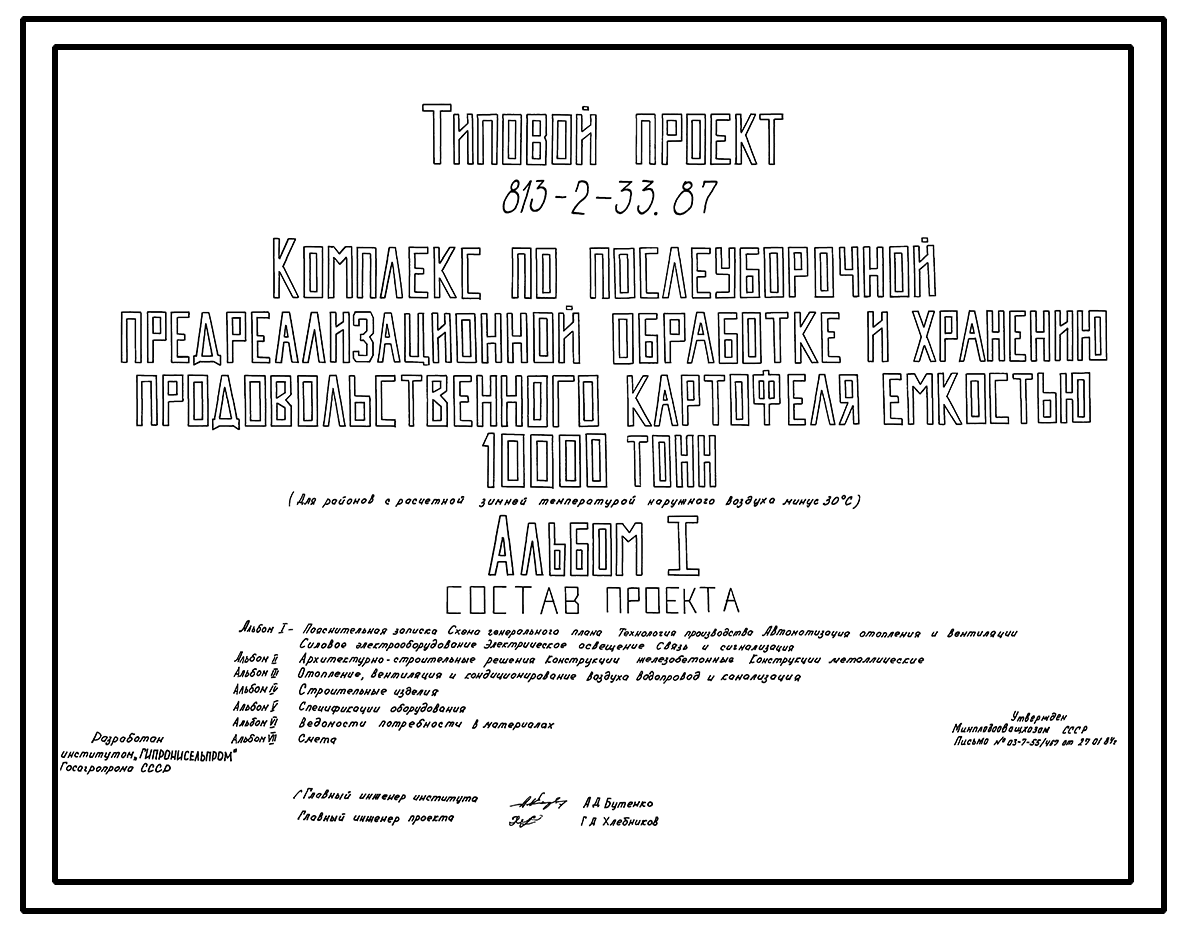

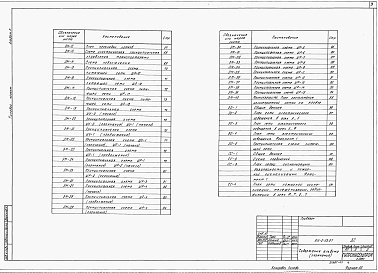

Альбом 1
Пояснительная записка. Схема генерального плана. Технология производства. Автоматизация. Отопление и вентиляция. Силовое электрооборудование. Электрическое освещение. Связь и сигнализация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

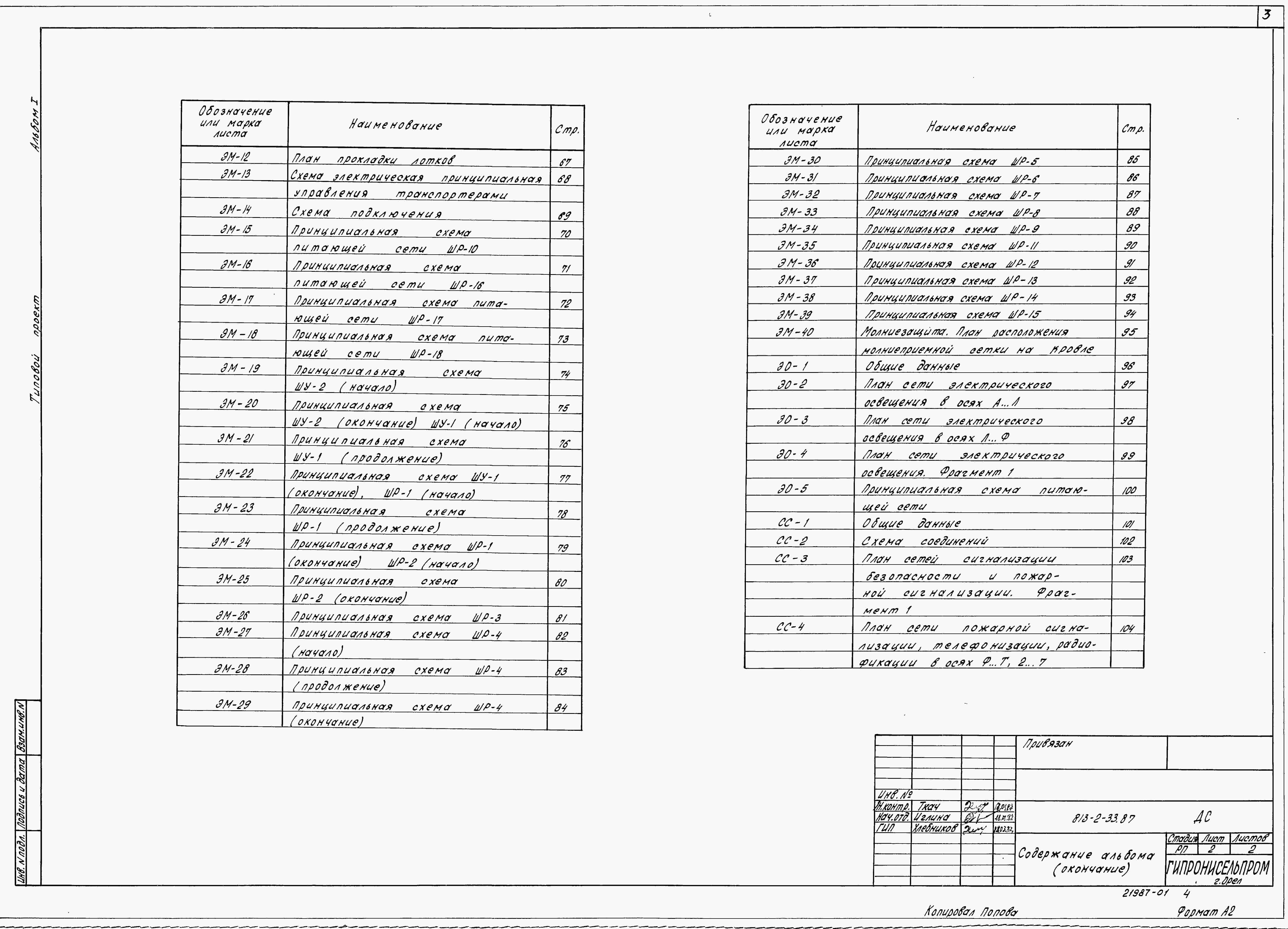

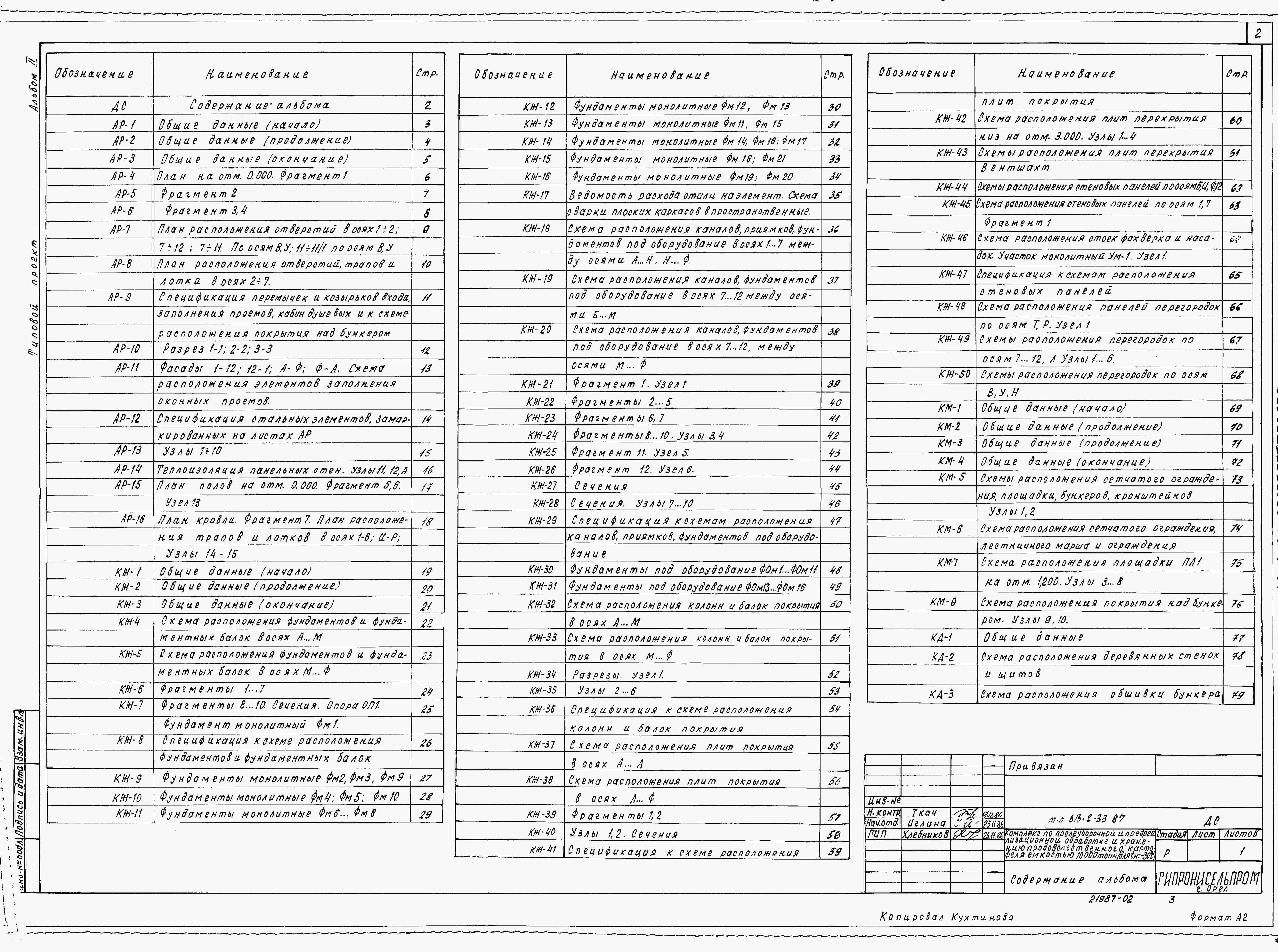

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

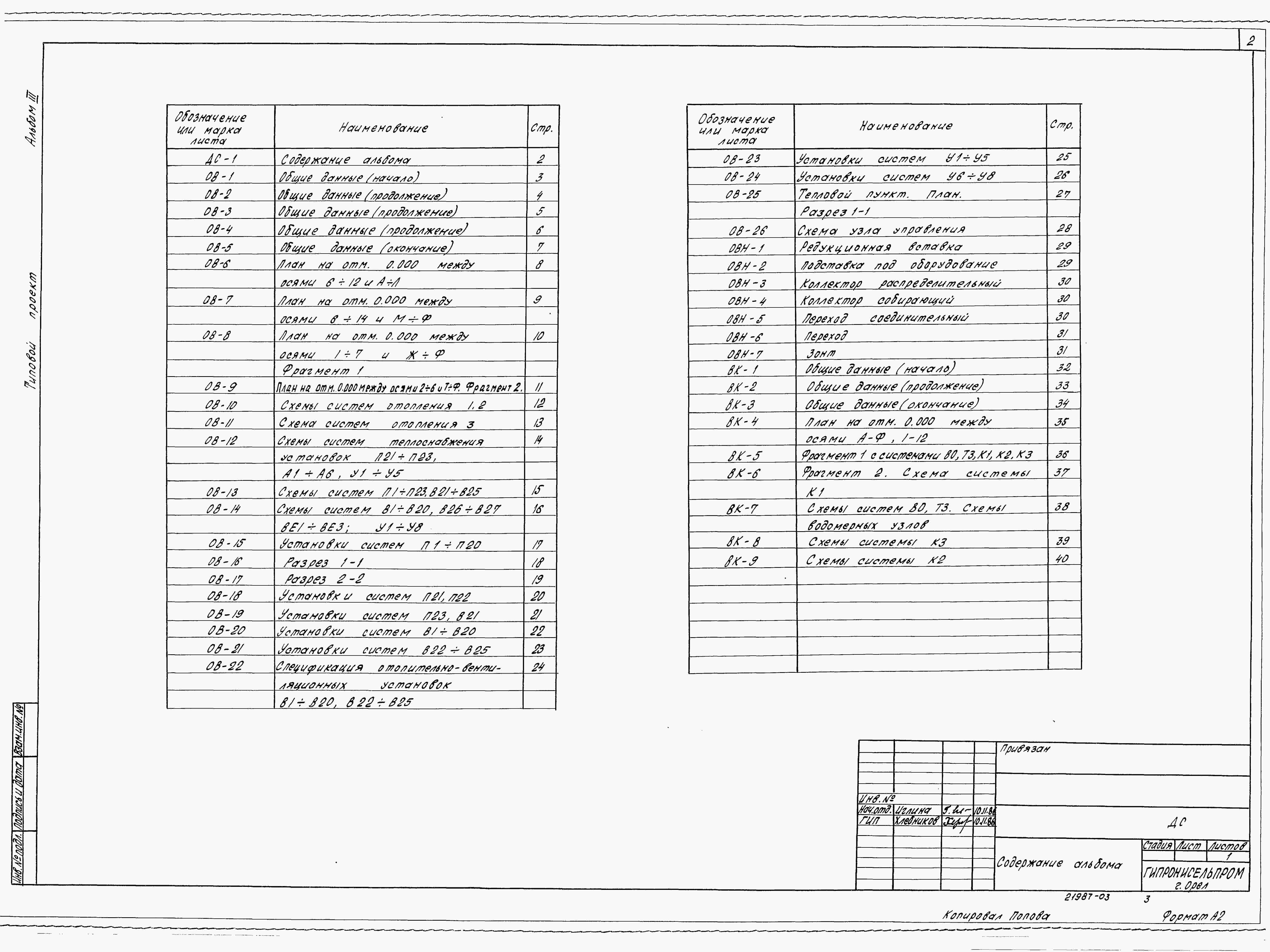

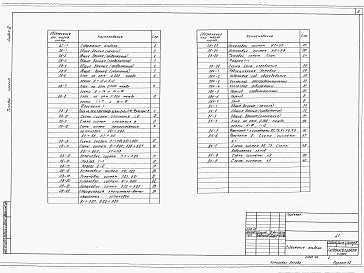

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

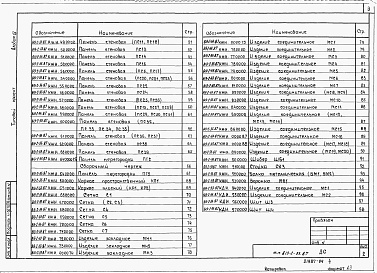

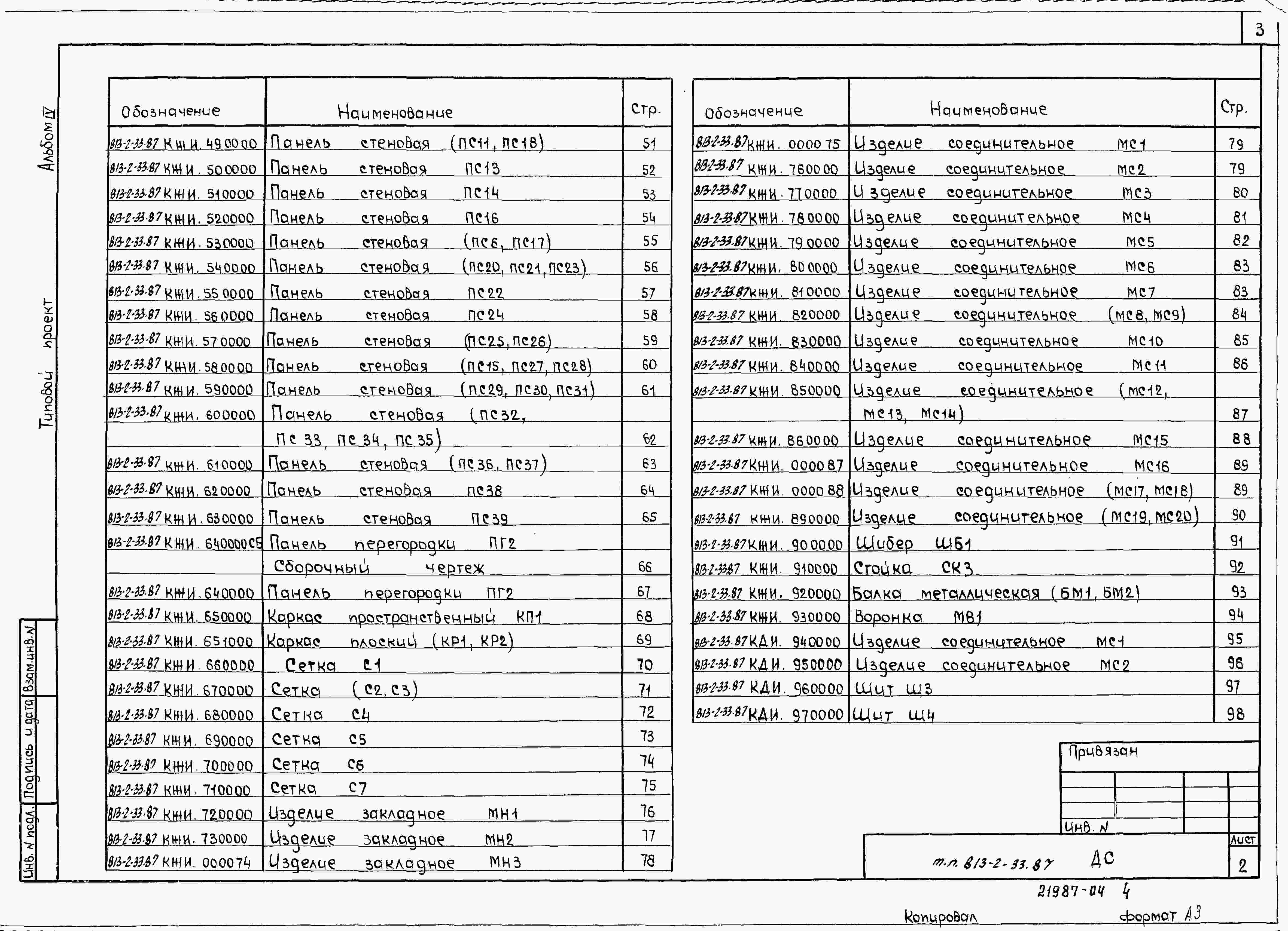

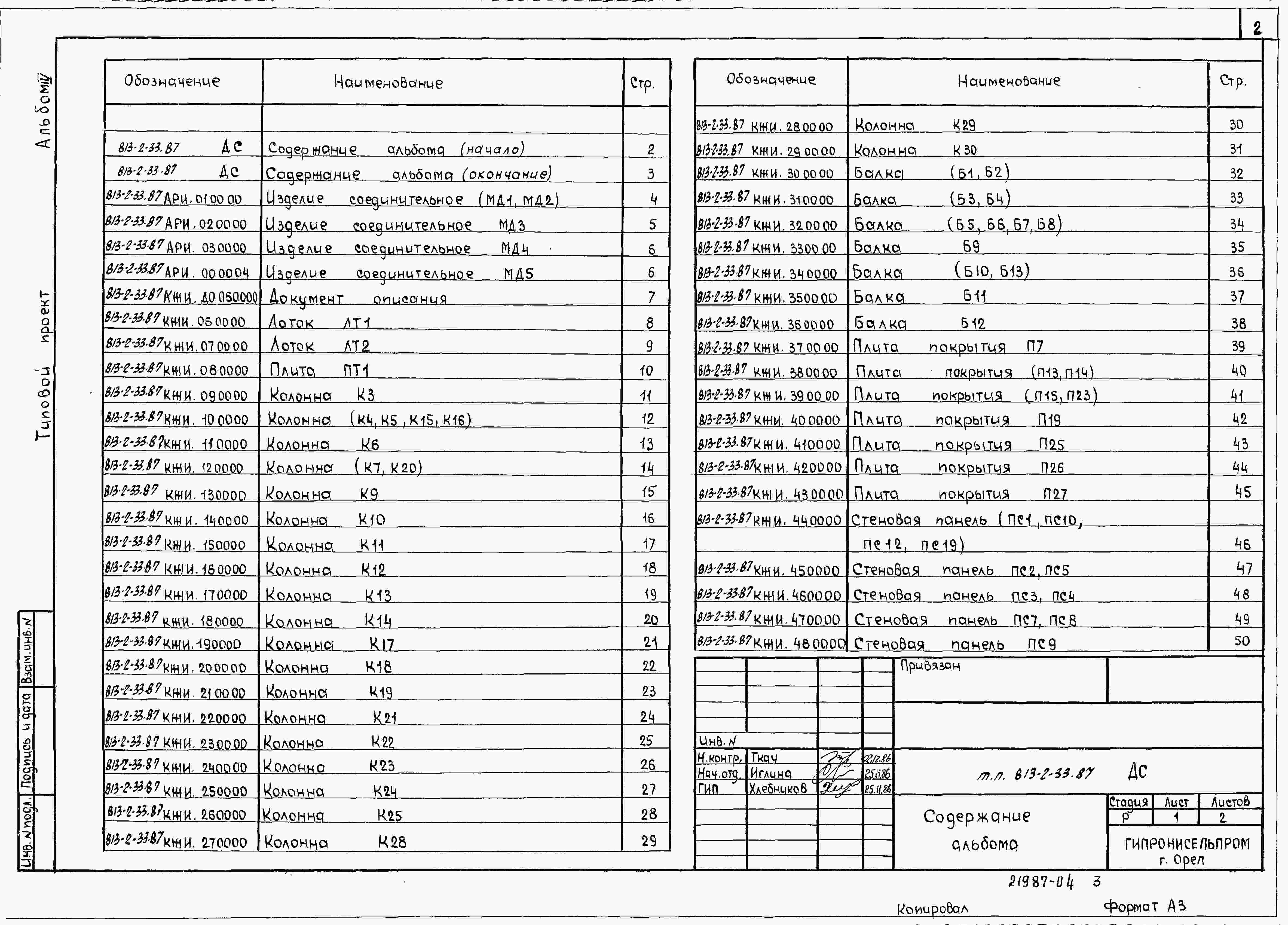

Альбом 4
Строительные изделия
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

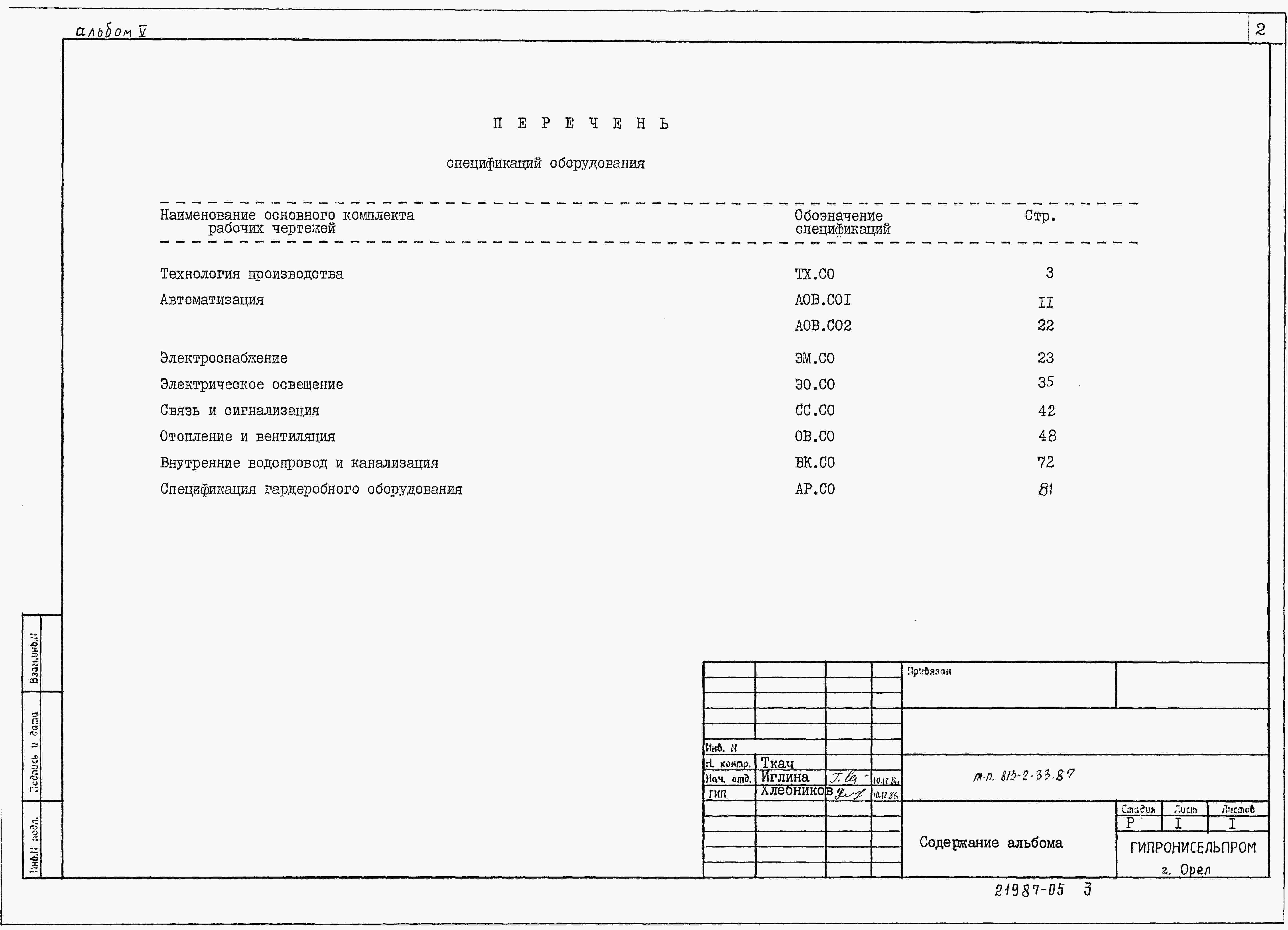

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

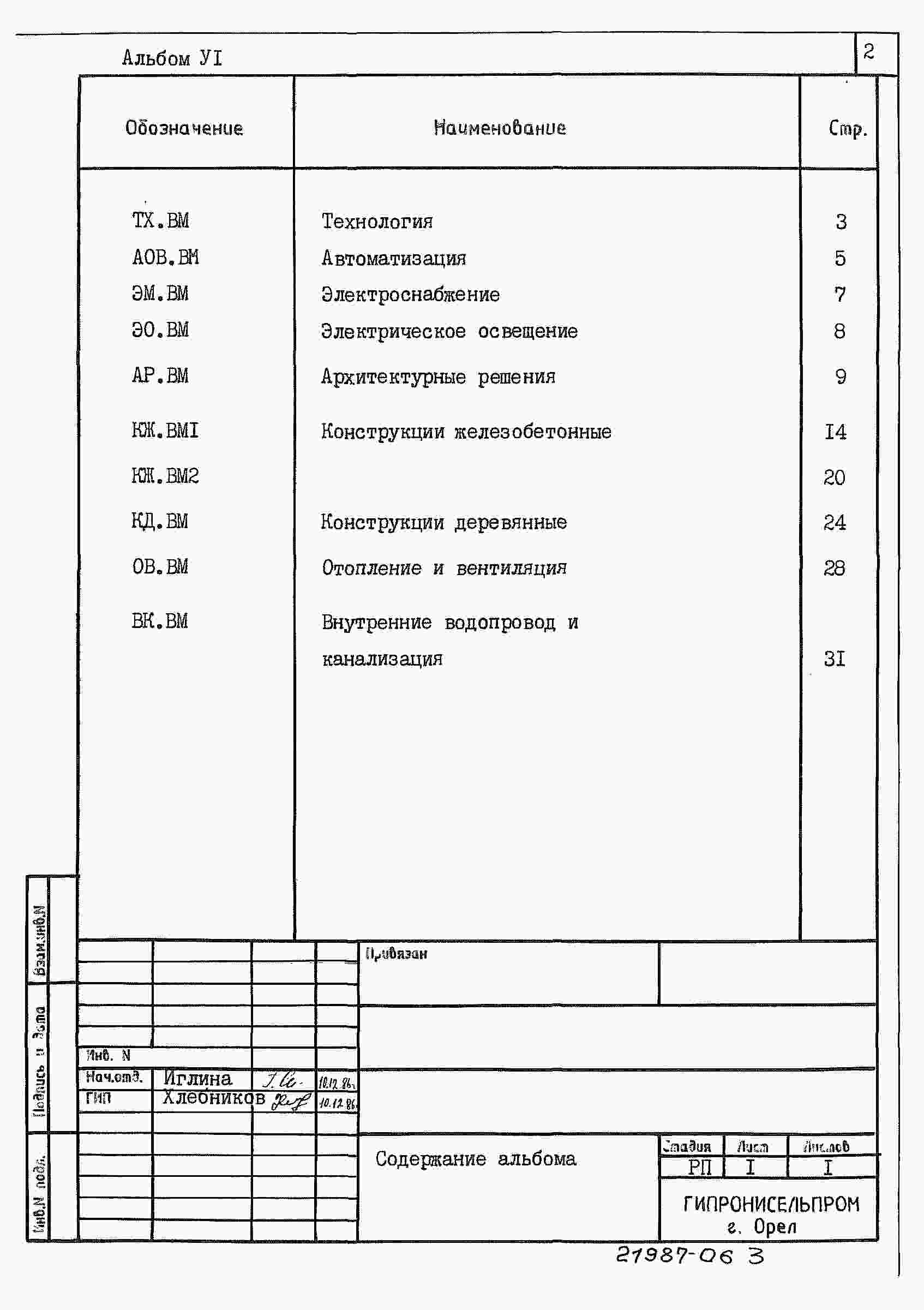

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

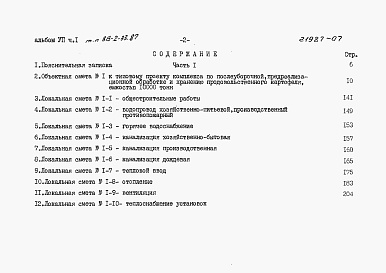

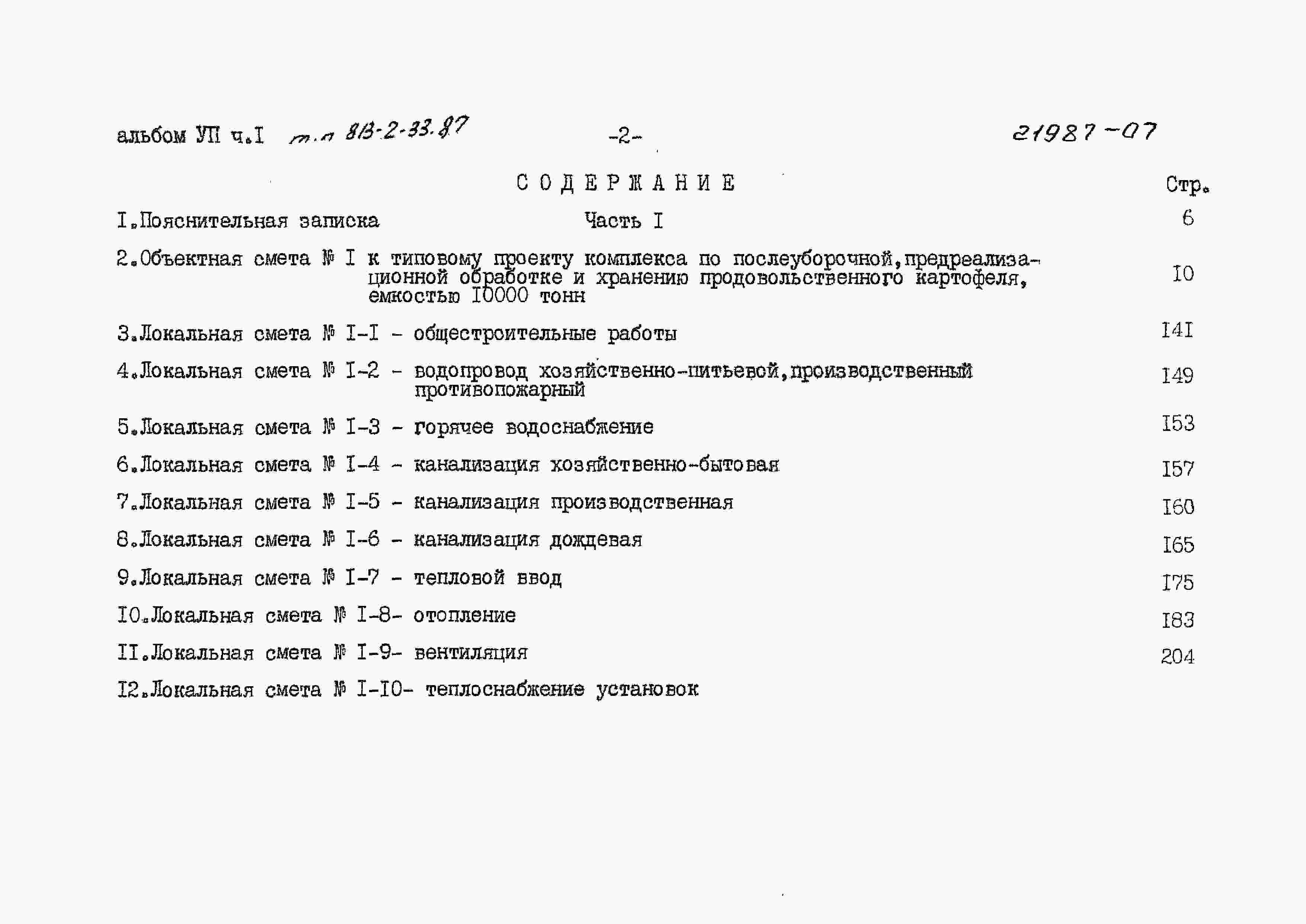

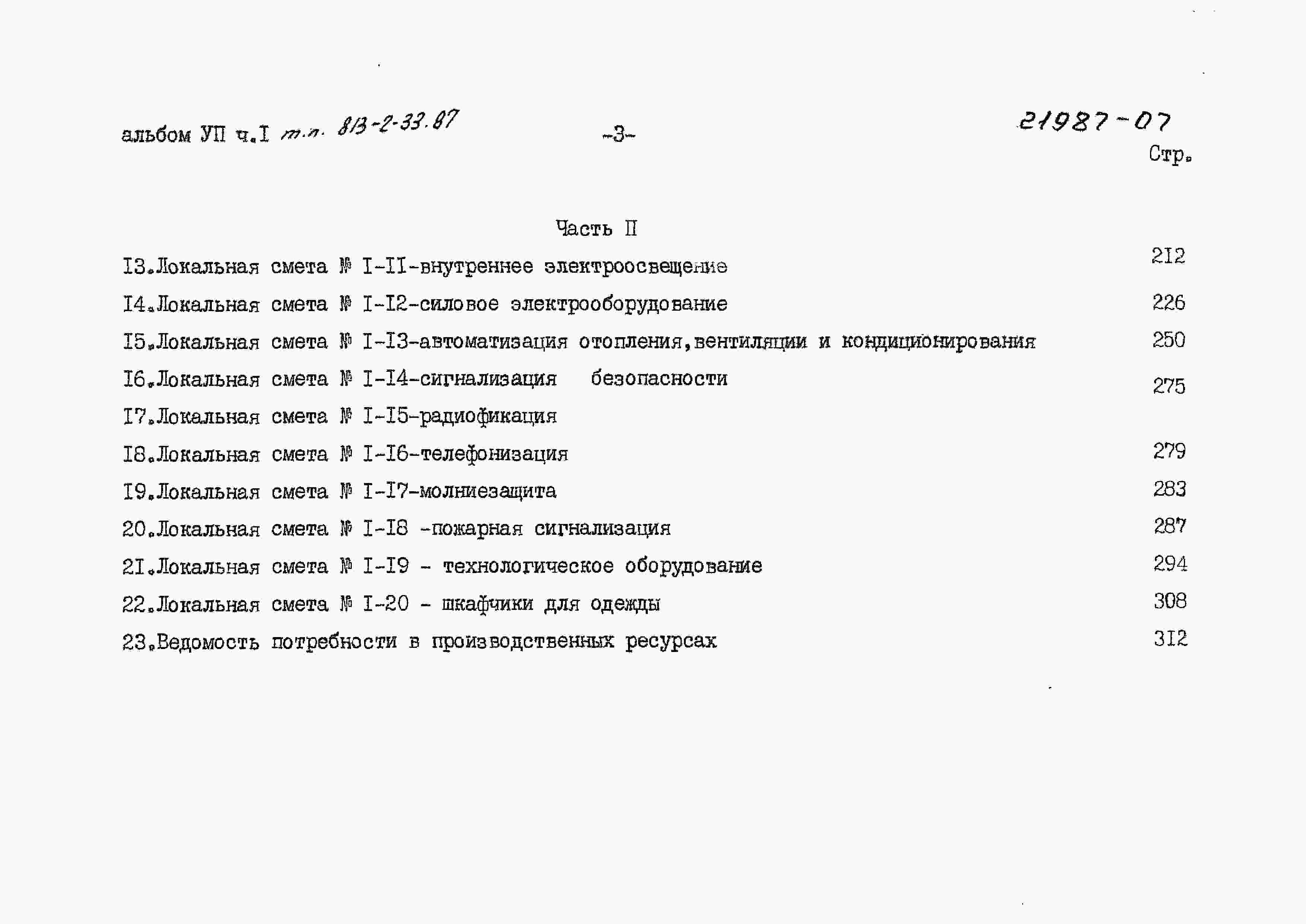

Альбом 7
Сметы, часть 1 и 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Комплекс по послеуборочной, предреализационной обработке и хранению продовольственного картофеля емкостью

10000 тонн ( для районов с расчетной зимней температурой

наружного воздуха минус 30º )

Дополнительные данные

Расчетный показатель 1 т хранимой продукции (всего расчетных единиц 10725).

Сметная документация составлена в нормах и ценах 1984 г.

Строительные конструкции и изделия

Фундаменты – монолитные железобетонные по серии 1.412-1/77, вып. 1; сборные железобетонные по ГОСТ 24022-80, типоразмеров – 2.

Фундаментные балки - сборные железобетонные по серии 1.415-1, вып. 1, типоразмеров – 9.

Фундаментные блоки - сборные по ГОСТ 13579-78, типоразмеров – 8.

Каналы – сборные железобетонные по серии 3.006.1-2/82 вып. 1-1; типоразмеров – 6.

Перекрытие каналов – сборные железобетонные плиты по серии 3.006.1-2/82 вып. 1-2; типоразмеров – 6.

Колонны - сборные железобетонные по серии 1.823.1-2, вып. 1, типоразмеров – 6; фахверховые колонны – сборные железобетонные по серии1.427.1-3 вып. 1, типоразмеров – 3..

Балки - сборные железобетонные по серии 1.462.1-3/80 вып.1, типоразмеров – 1 и по серии 1.462.1-1/81 вып.1, типоразмеров - 2.

Стены - из керамзитобетонных панелей по серии 1.030.1-1, типоразмеров – 15.

Перегородки - сборные железобетонные панели по серии 2.870-1, вып.2-4, типоразмеров – 4 и по серии1.030.9-2, вып. 1; типоразмеров- 5.

Покрытия - сборные железобетонные по ГОСТ 22701.1-77, типоразмеров – 1; по ГОСТ 22701.2-77, типоразмеров – 2; по ГОСТ22701.3-77, типоразмеров – 1; по серии 1.465.1-3/80, вып. 1, типоразмеров – 2; по серии 1.465.1-7/84, вып. 1, типоразмеров - 3.

Перекрытие – из асбестоцементных плит по серии 1.000.8-1; типоразмеров – 7.

Лестницы – металлические по серии 1.450.3-3, вып. 2; типоразмеров – 1.

Ограждения – металлические по серии 1.450.3-3 вып. 2; типоразмеров – 4.

Перемычки - сборные железобетонные по ГОСТ 948-84; типоразмеров – 9.

Кровля – рулонная из 4-х слоев рубероида РКП-350 ГОСТ 10923-82 на антисептированной битумной мастике.

Полы – бетонные, керамическая плитка, линолеум, кислотоупорный бетон.

Окна – деревянные по ГОСТ 12506-81; типоразмеров - 2.

Двери – деревянные по ГОСТ 6629-74; ГОСТ 14624-84; типоразмеров - 5.

Подоконные доски – деревянные по ГОСТ 17280-79; типоразмер – 1.

Ворота – металлические с утеплителем по серии 1.435.9-17, вып. 0, 3; типоразмеров – 2. Деревянные по ГОСТ 18853-73; типоразмеров – 1.

Утеплитель – плиты теплоизоляционные из пенопласта полистирольного плотностью 40 кг/м³ по ГОСТ 15586-70.

Наибольшая масса монтажного элемента (балка покрытия) – 4,7 т.

Инженерное оборудование

Водопровод – объединенный: хозяйственно-питьевой, производственный и противопожарный от местной сети водопровода. Напор на вводе – 24 м.

Канализация – производственно-бытовая в наружную сеть.

Отопление – водяное с параметрами 150ºС от внешних сетей.

Вентиляция – приточно-вытяжная с механическим побуждением.

Горячее водоснабжение – от внешних сетей. Напор на вводе – 22 м.

Электроснабжение – от низковольтных сетей напряжением 380/220В.

Электроосвещение – лампами накаливания.

Слаботочные устройства – телефонизация связь, пожарная сигнализация, сигнализация безопасности, радиотрансляционная связь.

Технологический процесс

Комплекс предназначен для приемки, послеуборочной обработки, хранения и обработки перед реализацией продовольственного картофеля .

Хранение картофеля принято насыпью высотой 5 м в изолированных секциях в условиях активной вентиляции и искусственного охлаждения.

Доставка картофеля в хранилище предусматривается в необработанном виде россыпью самосвальным автотранспортом.

Картофель после загрузки проходит лечебный период в течение 15 суток при температуре 15-3º, затем охлаждается в течение 20-40 суток до температуры хранения и хранится при температуре 2…4ºС и относительной влажности 90…95%.

После хранения картофель моется, перебирается, расфасовывается в сетки по 3 кг (70%) или перебирается, затаривается в мешки по 40 кг (30%) и взвешивается. Картофель отправляется на реализацию сразу или после кратковременного хранения в складе готовой продукции.

Отходами при обработке и хранении картофеля является земля, мелкие и некондиционные клубни. Земля выделенная при обработке, вывозится на поля, мелкие и некондиционные клубни на корм скоту.

Запас тары, необходимой для работы, хранится в складе тары комплекса. Вопросы проектирования автовесов и ремонта тары решаются при привязке проекта.

Уровень механизации работ на комплексе составляет 89 %.

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Перемычки железобетонные для зданий с кирпичными стенами. Технические условия
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Ворота деревянные распашные для производственных зданий и сооружений. Технические условия (с Изменением N 1)
