Серия 1.436.3-19 Двери с применением гнутых профилей из тонколистовой стали. Выпуск 0 Материалы для проектирования

Общие данные

Номер серии

1.436.3-19

Наименование серии

Двери с применением гнутых профилей из тонколистовой стали. Выпуск 0 Материалы для проектирования

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 0
Новое название альбома:
Имеющиеся картинки:

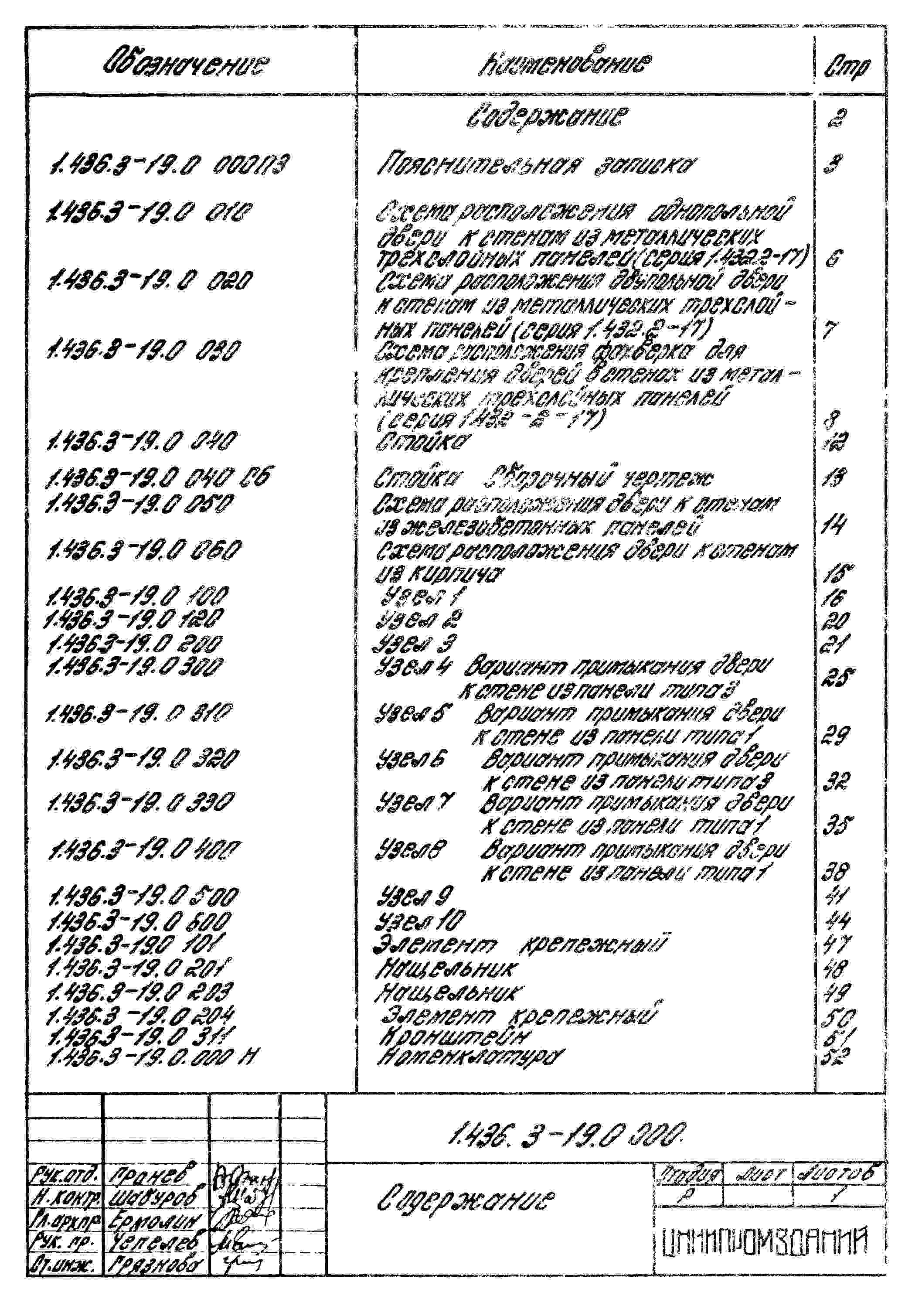

1 картинка альбома:     Alt для картинки:
Выпуск 1
Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:

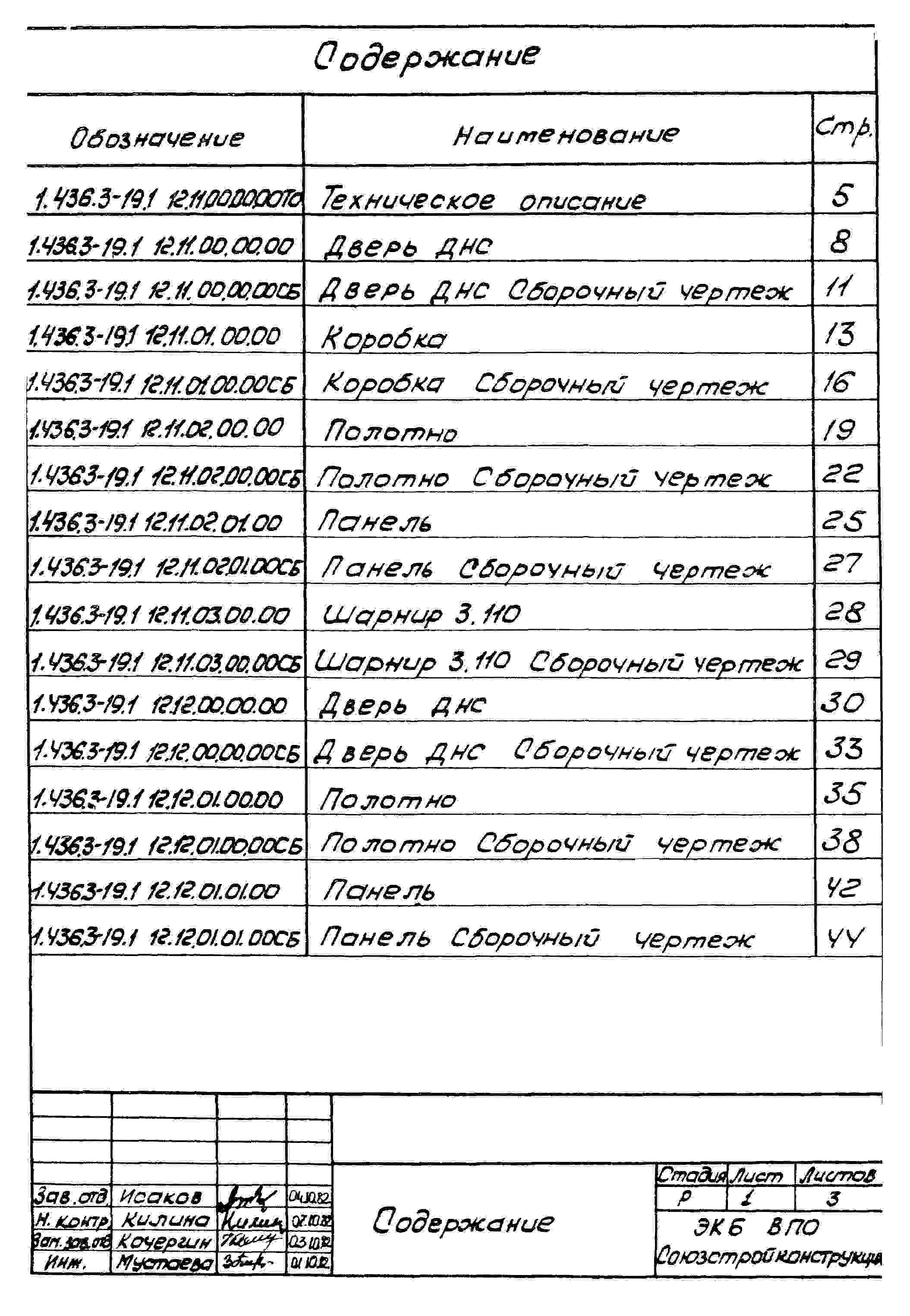

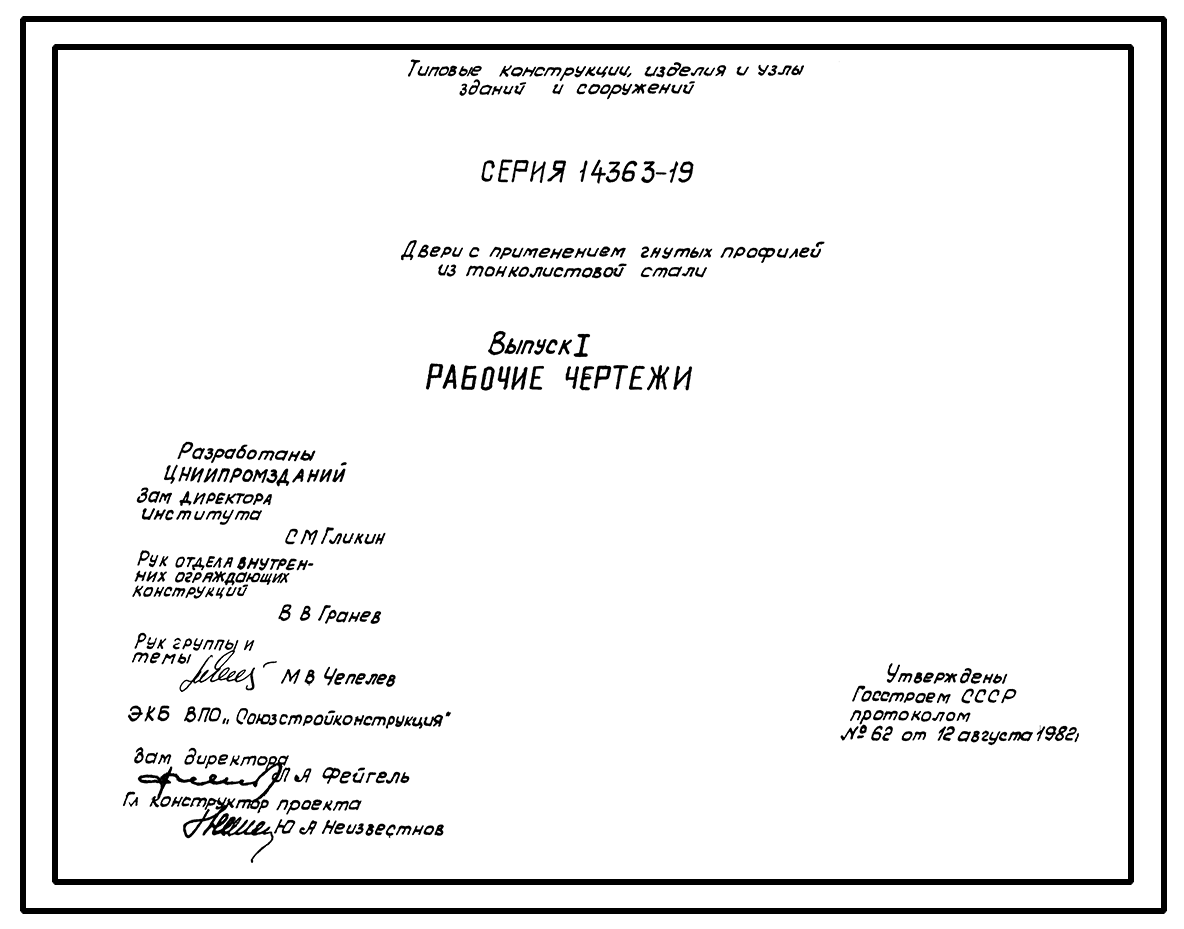

1 картинка альбома:     Alt для картинки:

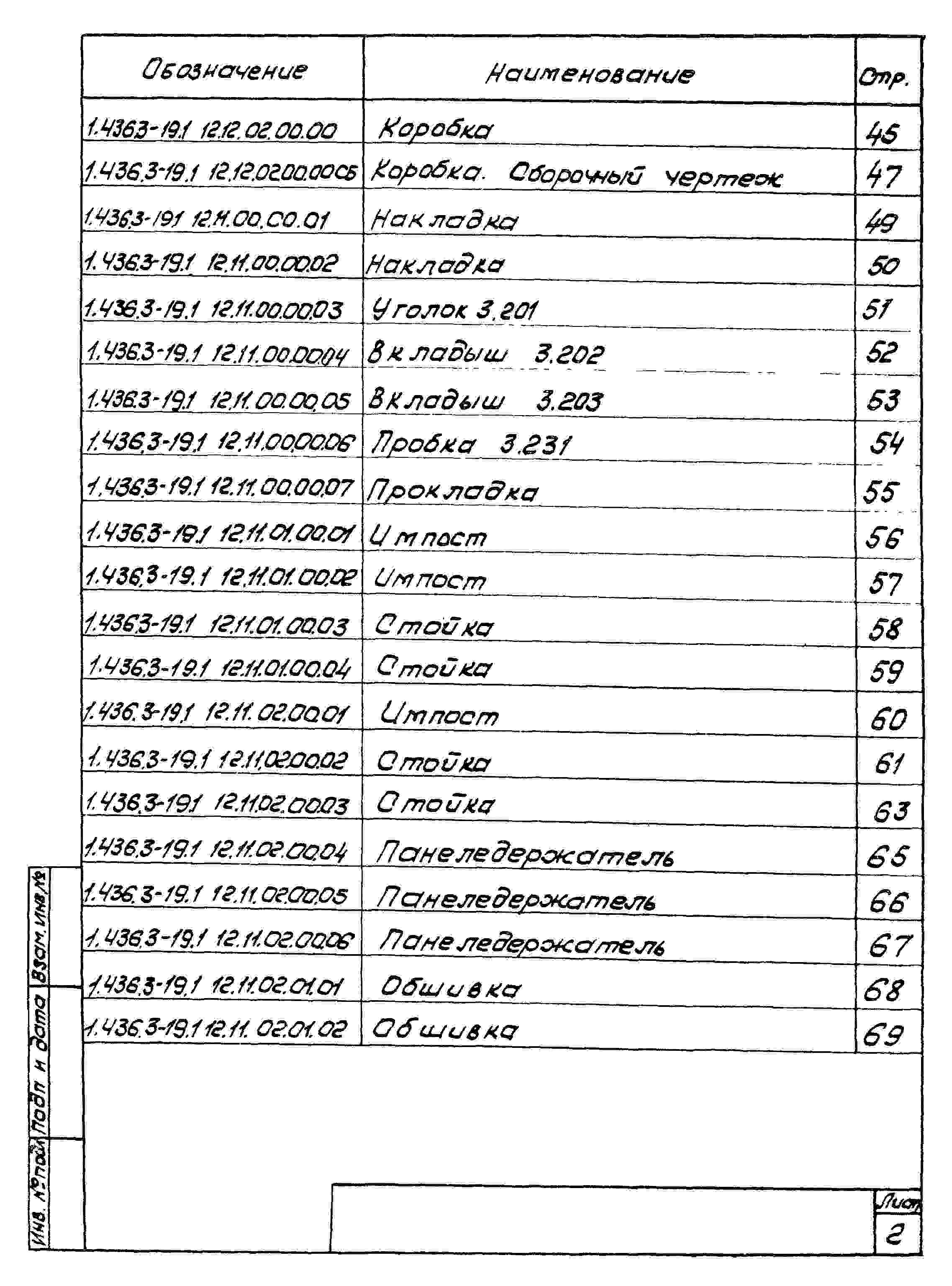

2 картинка альбома:     Alt для картинки:

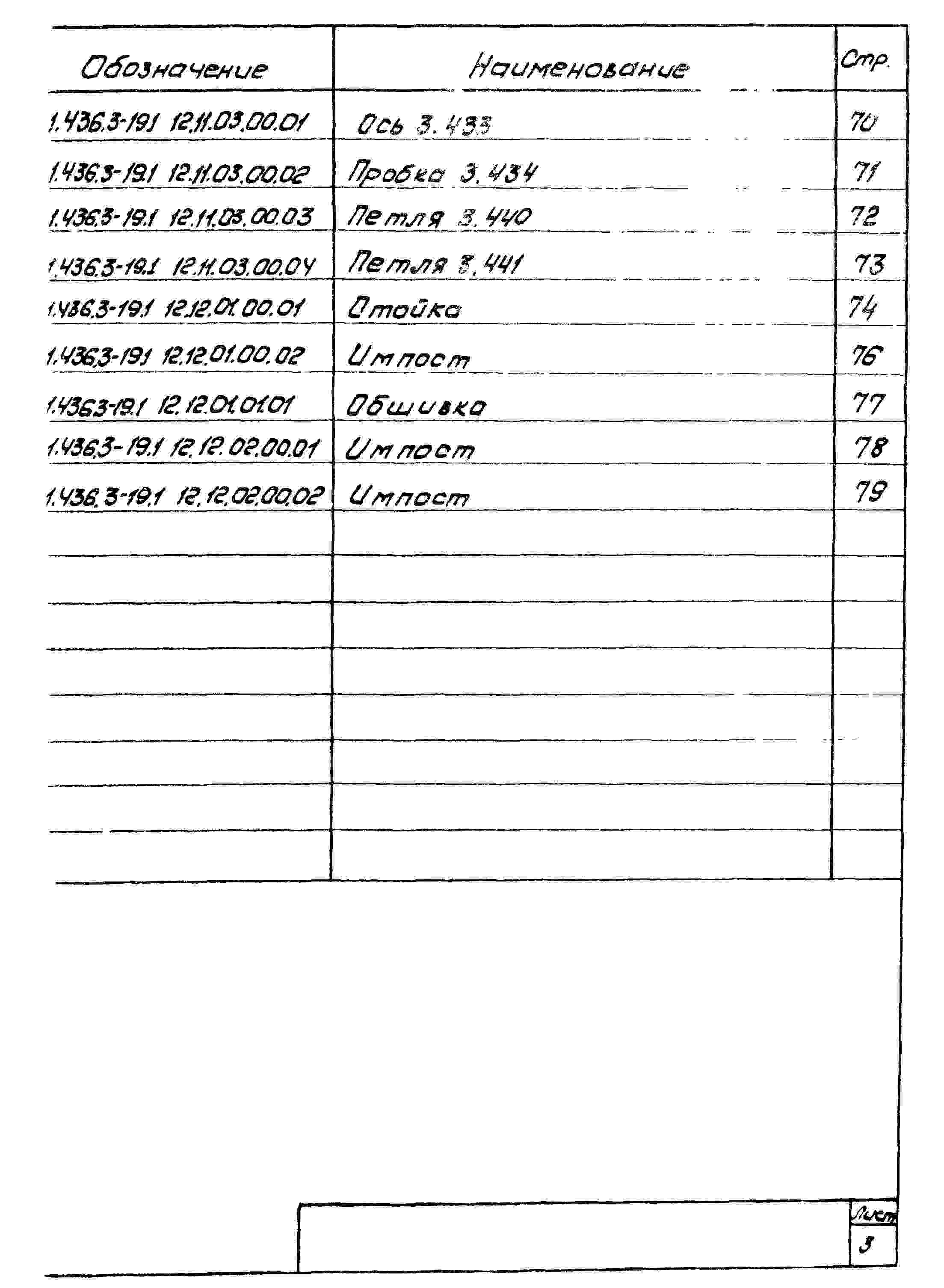

3 картинка альбома:     Alt для картинки:
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Двери состоят из коробки и полотен. Крепление полотна к коробке осуществляется при помощи петель. Для фиксации в закрытом положении одной из створок двухстворчатых дверей применены шпингалеты. Коробка и обвязка полотна выполнены из стальных холодногнутых оцинкованных и окрашенных профилей. В качестве заполнителей дверей применяются трехслойные вставки с наружными слоями из стальных листов и средним слоем из полужестких минераловатных плит на синтетическом связующем.


НОМЕНКЛАТУРА ДВЕРЕЙ

Масса дана для дверей, выполненных из стальных холодногнутых оцинкованных профилей толщиной 1 мм и листовой оцинкованной стали 0,8 мм.

Марки дверей:
ДНС 9-21Г (57,9 кг), ДНС 9-21ГЛ (57,9 кг), ДНС 9-21Г (65 кг), ДНС 9-21ГЛ (65 кг), ДНС 19-21 2Г (111 кг), ДНС 19-21 2ГЛ (111 кг), ДНС 19-24 2Г (125 кг), ДНС 19-24 2ГЛ (125 кг).


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Двери наружные металлические разработаны для применения в производственных зданиях со стенами из металлических панелей (серия 1.432.2-17), железобетонных панелей (серия 1.432-14/80) и кирпича.

Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расшифровка марки изделия:
ДНС 9-21Г; ДНС 9-21ГЛ; ДНС 9-24Г; ДНС 9-24ГЛ; ДНС 19-21 2Г; ДНС 19-21 2ГЛ; ДНС 19-24 2Г; ДНС 19-24 2ГЛ.

ДНС – дверь наружная стальная;
9; 19 – ширина двери в дм;
21; 24 – высота двери в дм;
Г – глухая, однопольная;
2Г – глухая, двупольная;
Л – левая.
