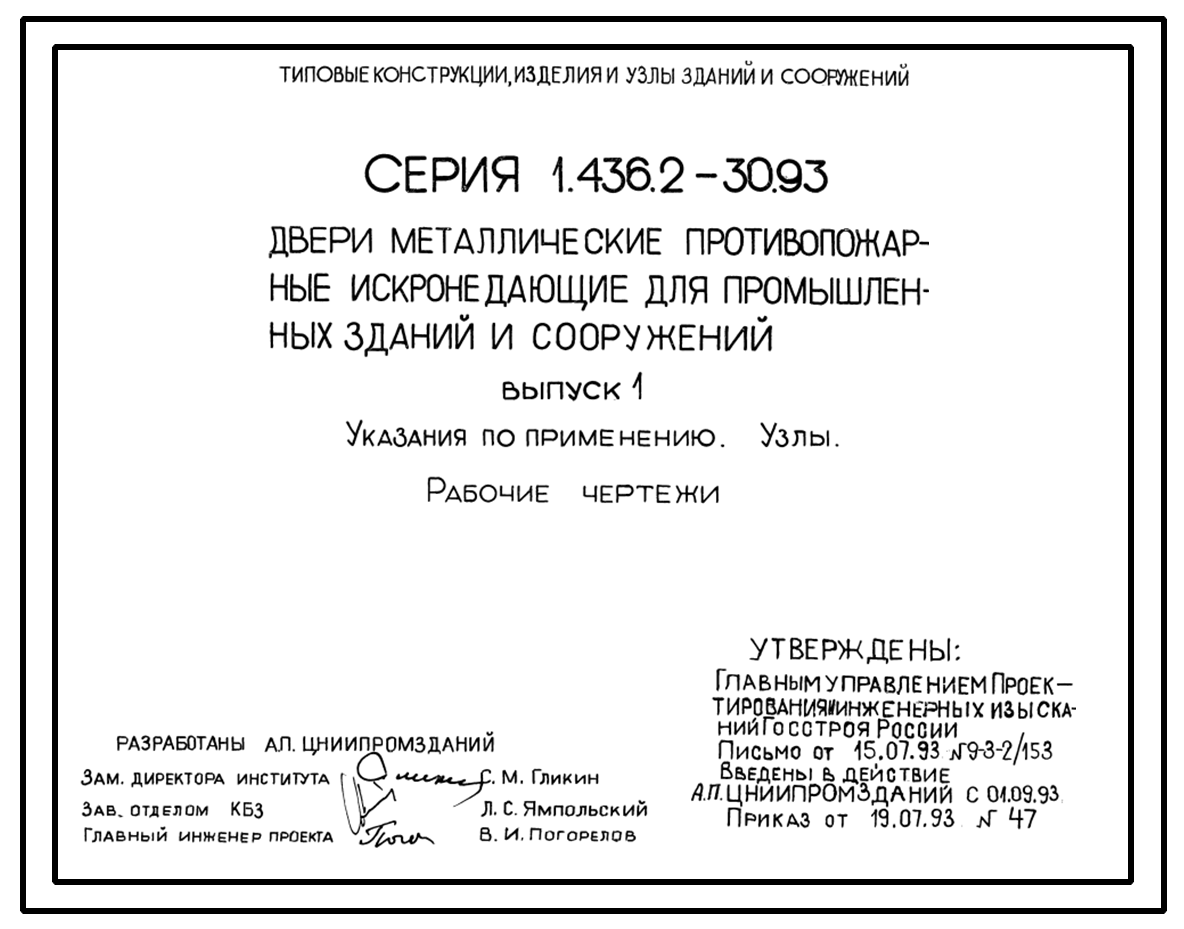

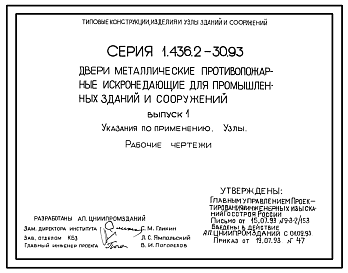

Серия 1.436.2-30.93 Двери металлические противопожарные искронедающие для промышленных зданий и сооружений. Выпуск 1 Указания по применению. Узлы. Рабочие чертежи
Общие данные
Главная
>> Конструкции, изделия и узлы зданий
>> Ограждающие конструкции
>> Двери, в том числе противопожарные
Номер серии
1.436.2-30.93
Наименование серии
Двери металлические противопожарные искронедающие для промышленных зданий и сооружений. Выпуск 1 Указания по применению. Узлы. Рабочие чертежи
На данный проект имеется

Стоимость чертежей и СКИДКИ
ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 до 1200 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)
8(495) 961-25-17 / zakaz@tipdoc.ru

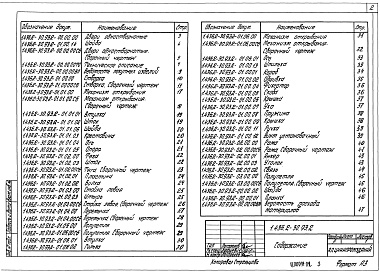

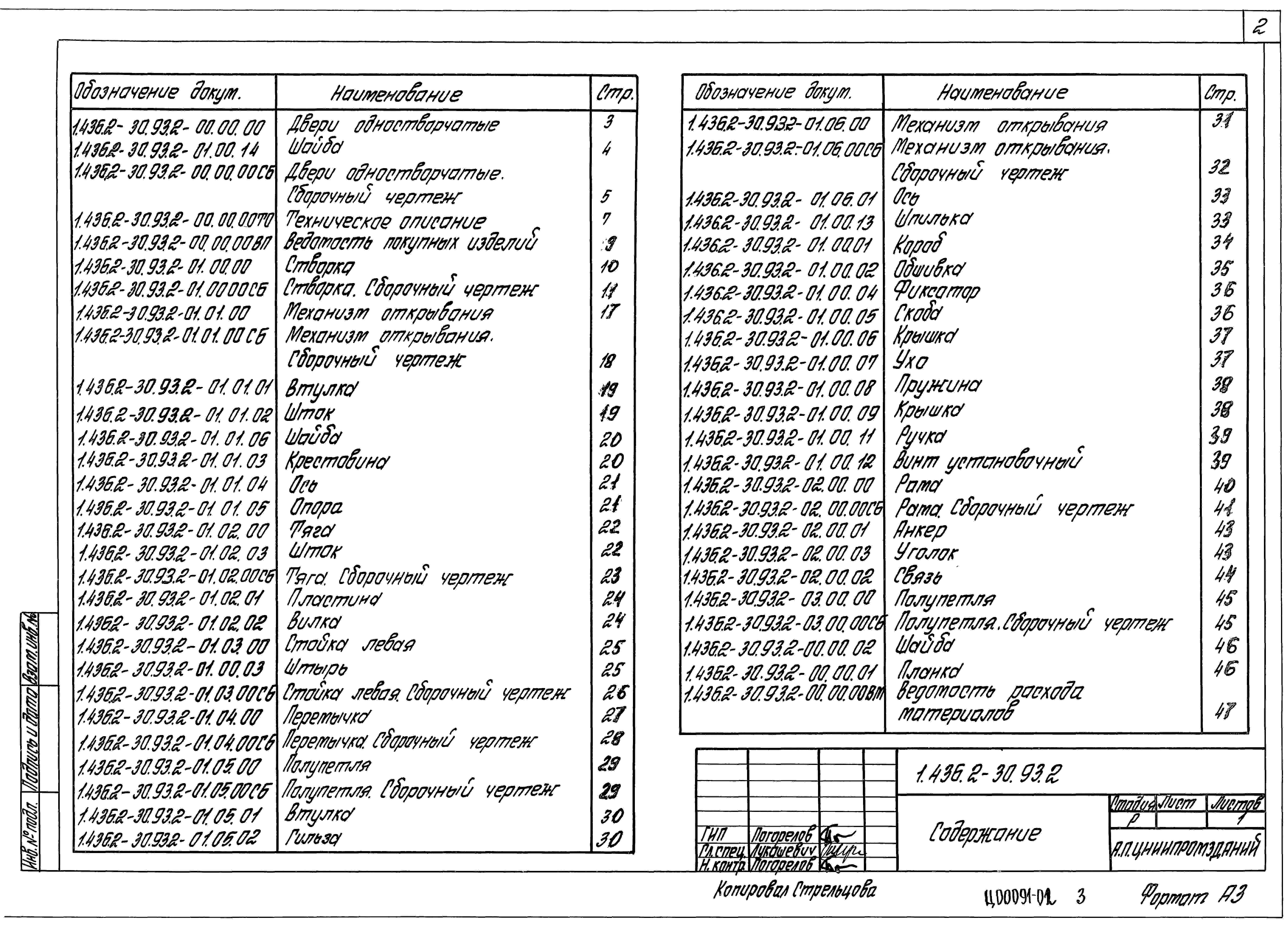

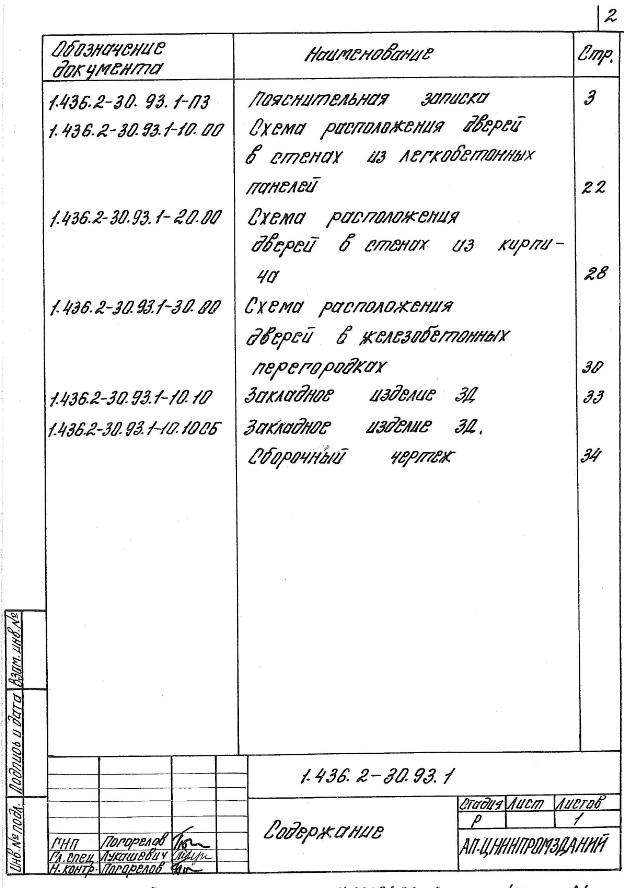

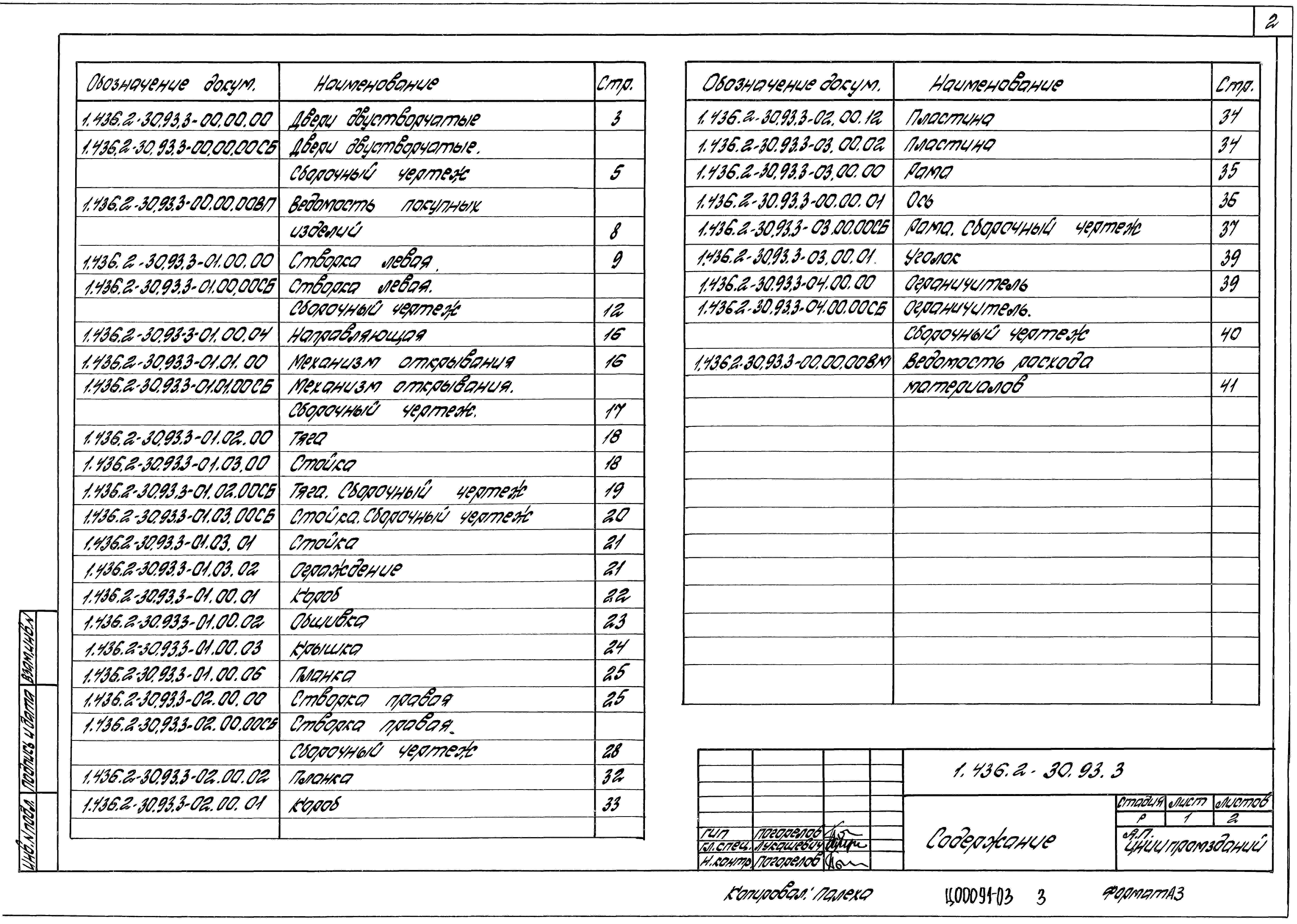

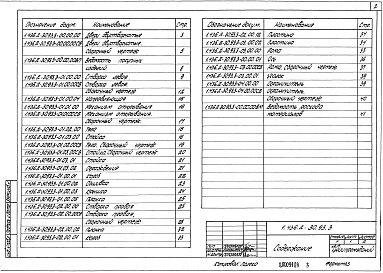

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Указания по применению. Узлы. Рабочие чертежи
Описание проекта
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Двери металлические противопожарные искронедающие выполнены из рамы и распашной створки (из двух створок в двустворчатой двери). Рама двери выполнена сварной из гнутого профиля. По периметру рамы приварены уголки и анкера для установки ее в стене. Створка двери состоит из стального короба, внутри которого по периметру через асботкань закреплены и сварены в каркас стойки и перемычки. Короб заполнен несгораемым теплоизоляционным материалом: либо базальтовым волокном, либо минераловатными плитами, уложенными с перекрытием стыков, либо муллитокремнеземистым материалом МКРР-130. Створка двери навешивается на раму с помощью специальных петель.
Для самозакрывания двери в верхней части каждой створки устанавливается закрыватель дверной, автоматически закрывающий дверь при эксплуатации, а в двустворчатой двери на середине верхней перемычки рамы установлен ограничитель, позволяющий поочередно закрывать каждую створку.
Способ открывания – ручной. Усилие ручного открывания – не более 70Н (кгс).
МАРКИ ДВЕРЕЙ:
ДМПИ 20х9/0,75-Б; ДМПИ 20х10/0,75-Б; ДМПИ 20х9/1,5-Б; ДМПИ 20х10/1,5-Б; ДМПИ 20х9/0,75-В; ДМПИ 20х10/0,75-В; ДМПИ 20х9/1,5-К; ДМПИ 20х10/1,5-К; ДМПИ 20х14/0,75-Б; ДМПИ 20х18/0,75-Б; ДМПИ 20х14/1,5-Б; ДМПИ 20х18/1,5-Б; ДМПИ 20х14/0,75-В; ДМПИ 20х18/0,75-В; ДМПИ 20х14/1,5-К; ДМПИ 20х18/1,5-К.
УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
Двери противопожарные искронедающие предназначены для установки в проемах противопожарных внутренних стен и перегородок производственных зданий с пожароопасными производствами в помещениях, в которых постоянно или периодически происходят выделение и образование взрывоопасных и горючих газов, пыли, воспламеняющихся от искры (помещения подзарядки аккумуляторов, отделения окраски, газораспределительные станции, помещения производств горючих жидких и газообразных материалов и т.д.).
Нормативное ветровое давление – 55 кгс/м2 / 0,54 кПа.
Степень агрессивности среды – неагрессивная.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Расшифровка марок:
ДМПИ 20х9/0,75-Б; ДМПИ 20х9/0,75-В; ДМПИ 20х9/1,5-К.
Д – двери;
М – материал двери (сталь);
ПИ – тип двери (противопожарные искронедающие);
20х9; 20х10; 20х14; 20х18 – размеры полотна в модулях (высота х ширина), в дм;
0,75; 1,5 – пределы огнестойкости в часах.
Материал заполнителя:
Б – базальтовое супертонкое волокно;
В – минераловатные плиты;
К – муллитокремнеземистый рулонный материал МКРР-130.
Серия 1.436.2-30.93 выпуски 1, 2, 3 разработана взамен серии 2.435-6 выпуск 4.
