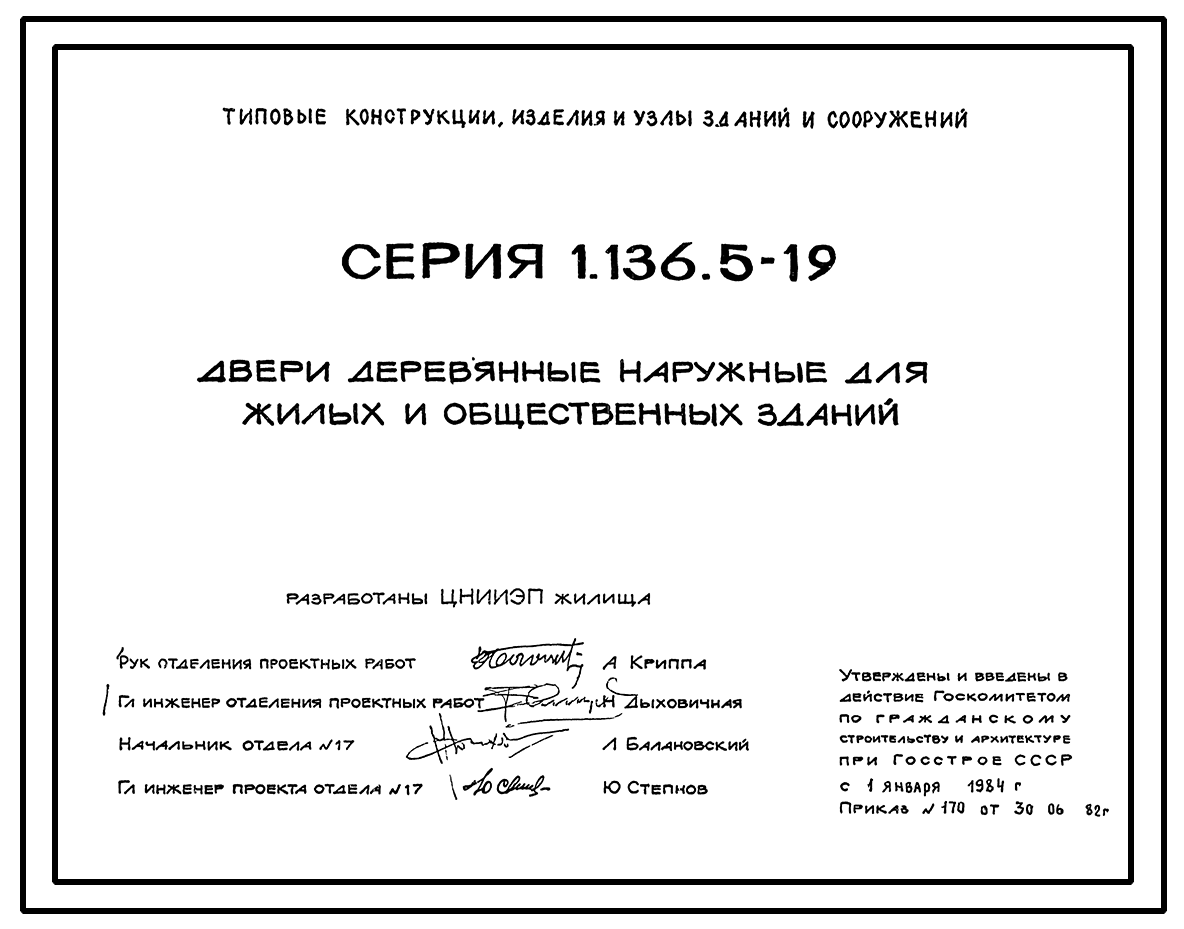

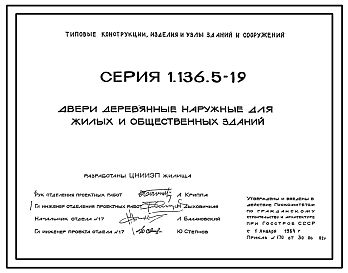

Серия 1.136.5-19 Двери деревянные наружные для жилых и общественных зданий

Общие данные

Номер серии

1.136.5-19

Наименование серии

Двери деревянные наружные для жилых и общественных зданий

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

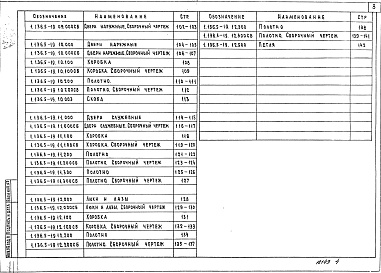

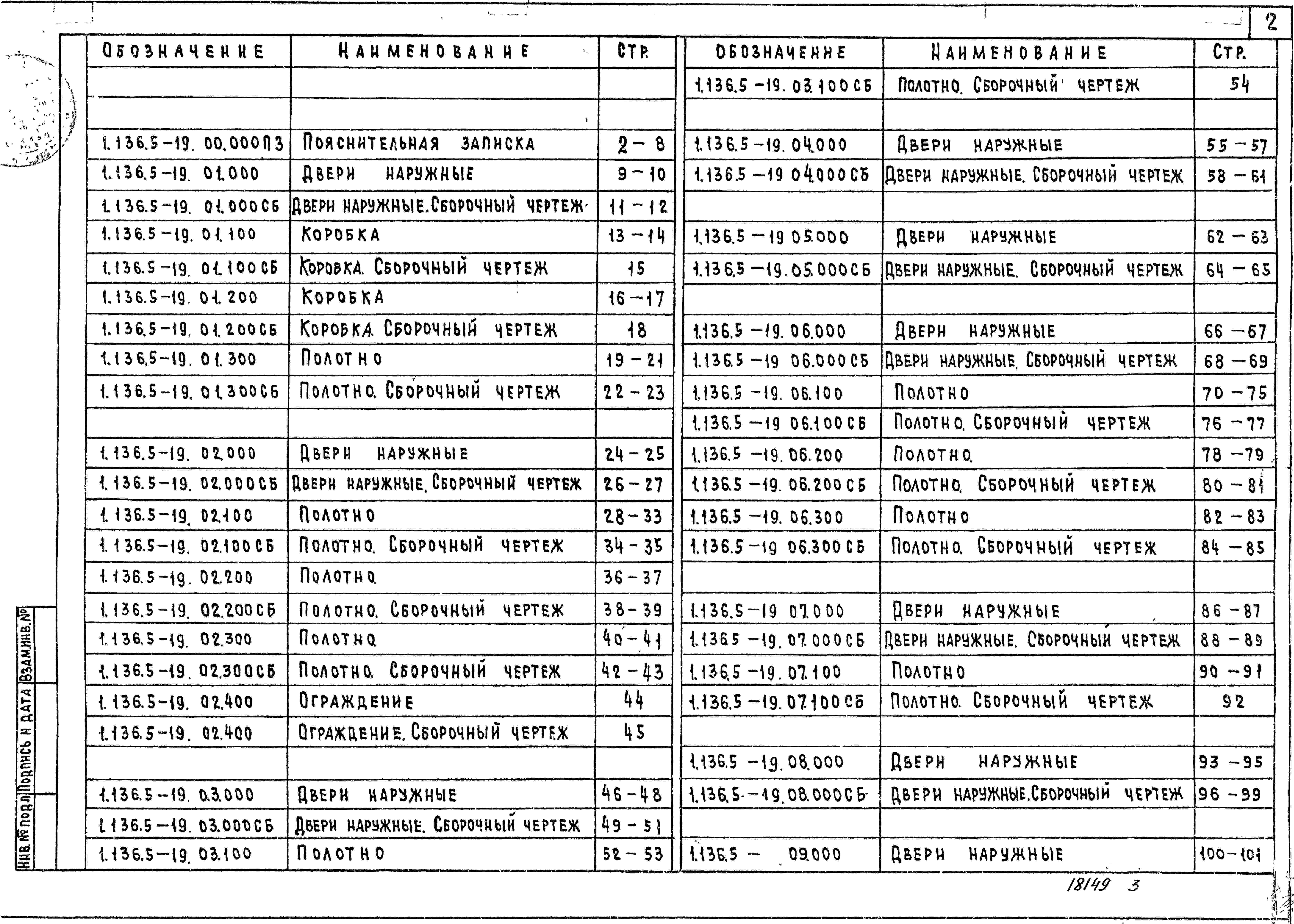

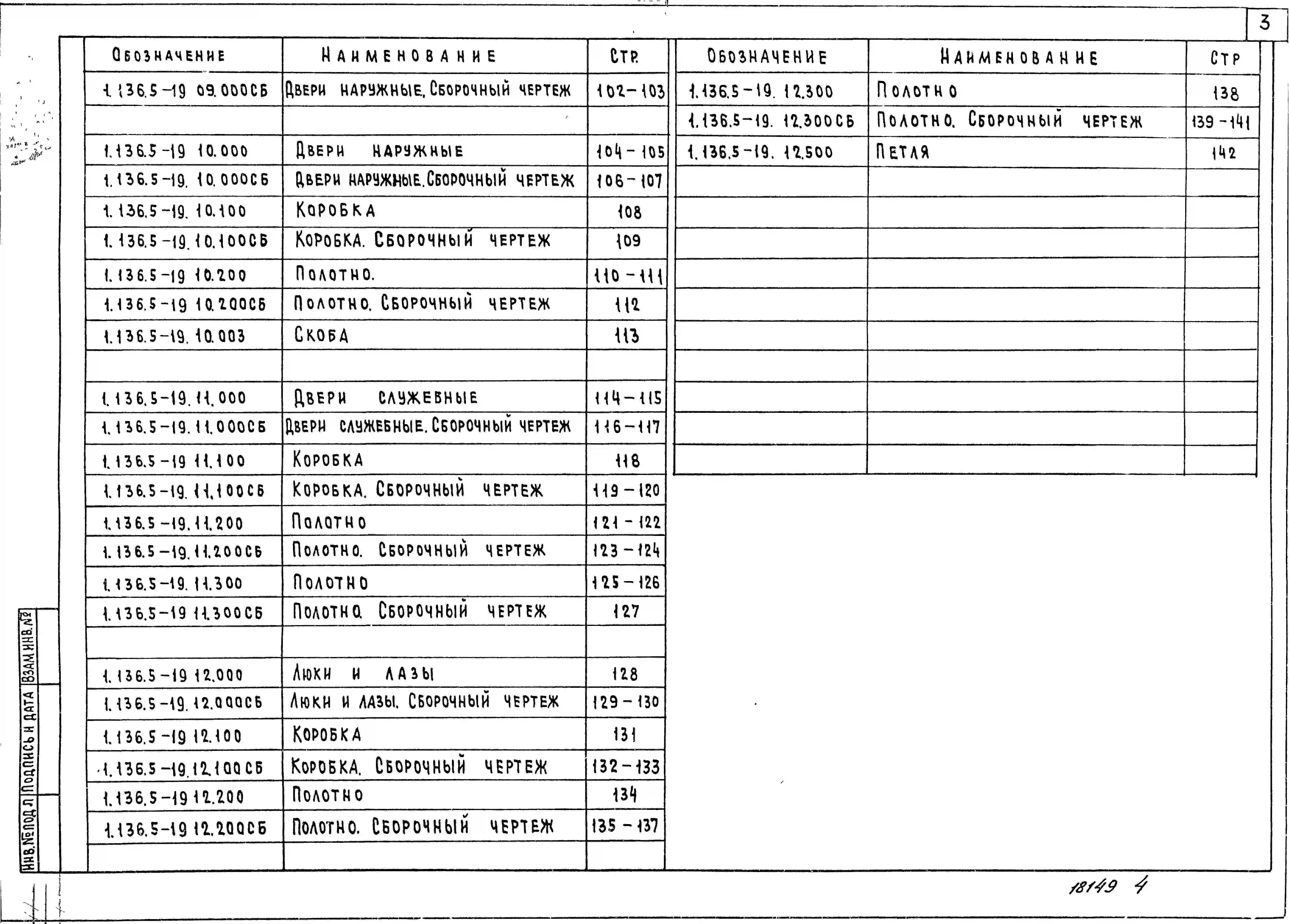

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Двери деревянные наружные для жилых и общественных зданий
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Двери должны поставляться заводами-изготовителями собранными в блоки, с навеской полотен на петли, с законченным отделочным покрытием, с установкой всех приборов, указанных в спецификациях и на рабочих чертежах, кроме выступающих приборов, которые должны быть упакованы в отдельную тару и поставляться в комплекте с дверным блоком.

Маркировка дверных блоков проставляется в спецификациях на издания, в заказах заводам-изготовителям и на нелицевых поверхностях самих изделий по ГОСТ 24698-81.
Внесение изменений в обозначение марок изделий не допускается.

Изготовление дверных блоков (включая окраску, остекление, установку приборов, защитных решеток и уплотняющих прокладок), их приемка, хранение и транспортировка должны производиться в соответствии с требованиями ГОСТ 475-78.

Полотна дверей щитовой конструкции должны облицовываться с обеих сторон твердыми древесно-волокнистыми плитами ГОСТ 4598-74, водостойкой фанерой толщиной 4 м ГОСТ 3916-69 или профильной реечной обшивкой.

Для остекления дверей следует применять прозрачное стекло ГОСТ 111-78, узорчатое ГОСТ 5533-79 или армированное ГОСТ 7481-78 стекло толщиной 4–5 мм с установкой его на двойной невысыхающей замазке, на резиновых прокладках или П-образного профиля с последующим креплением штапиками.

Двери с качающимися полотнами должны остекляться только прозрачным стеклом.
На дверных полотнах входных и тамбурных дверей, остекленных большеформатным стеклом, предприятием-изготовителем должны устанавливаться защитные решетки.

Нижние части полотен входных и тамбурных дверей с обеих сторон должны защищаться от загрязнения полосами из декоративного бумажно-слоистого пластика, а служебных дверей – кровельной сталью.

Для предохранения от механических повреждений, снижения уровня шума и теплопотерь в зданиях поставляемые предприятием-изготовителем входные и тамбурные дверные блоки должны быть укомплектованы приборами автоматического закрывания дверей типа СД-1 и СД-2 по ГОСТ 5091-78.

Все размеры в выпуске указаны в миллиметрах для некрашеных изделий и деталей.
Установка и крепление дверных блоков в проемах должна производиться согласно СНиП 111-19-76.


МАРКИ ДВЕРЕЙ

Двери входные и тамбурные (марки с порогом):
ДН21-9ЩП; ДН21-9ЩР1П; ДН21-9ЩР2П; ДН21-10ЩП; ДН21-9АП; ДН21-10П; ДН21-13АЩП; ДН21-13АЩР1П; ДН21-13АЩР2П; ДН21-13ЩП; ДН21-13ЩР1П; ДН21-13ЩР2П; ДН21-13БП; ДН21-15ЩП; ДН21-15ЩР1П; ДН21-15ЩР2П; ДН21-15АЩП; ДН21-15АЩР1П; ДН21-15АЩР2П; ДН21-15АП; ДН21-15БП; ДН21-15ВП; ДН21-19ШП; ДН21-19ЩР1П; ДН21-19ЩР2П; ДН21-19П; ДН21-19ВП; ДН24-10ЩП; ДН24-10ЩР1П; ДН24-10ЩР2П; ДН21-10П; ДН24-10АП; ДН24-13ЩП; ДН24-13ЩР1П; ДН24-13ЩР2П; ДН24-13БП; ДН24-15ЩП; ДН24-15ЩР1П; ДН24-15ЩР2П; ДН24-15ЩАП; ДН24-15ЩР1АП; ДН24-15ЩР2АП; ДН24-15АП; ДН24-15БП; ДН24-15ВП; ДН24-19ЩП; ДН24-19ЩР1П; ДН24-19ЩР2П; ДН24-19П; ДН24-19ВП.

Двери входные и тамбурные (марки без порога):
ДН21-9Щ; ДН21-9ЩР1; ДН21-9ЩР2; ДН21-10Щ; ДН21-9А; ДН21-10; ДН21-13АЩ; ДН21-13АЩР1; ДН21-13АЩР2; ДН21-13Щ; ДН21-13ЩР1; ДН21-13ЩР2; ДН21-13Б; ДН21-15Щ; ДН21-15ЩР1; ДН21-15ЩР2; ДН21-15АЩ; ДН21-15АЩР1; ДН21-15АЩР2; ДН21-15А; ДН21-15Б; ДН21-15В; ДН21-19Ш; ДН21-19ЩР1; ДН21-19ЩР2; ДН21-19; ДН21-19В; ДН24-10Щ; ДН24-10ЩР1; ДН24-10ЩР2; ДН21-10; ДН24-10А; ДН24-13Щ; ДН24-13ЩР1; ДН24-13ЩР2; ДН24-13Б; ДН24-15Щ; ДН24-15ЩР1; ДН24-15ЩР2; ДН24-15ЩА; ДН24-15ЩР1А; ДН24-15ЩР2А; ДН24-15А; ДН24-15Б; ДН24-15В; ДН24-19Щ; ДН24-19ЩР1; ДН24-19ЩР2; ДН24-19; ДН24-19В.

Двери входные с качающимися полотнами:
ДН21-15К; ДН21-19К; ДН24-15К; ДН24-19К.

Двери служебные:
ДС16-9ГТ; ДС18-9ГТ; ДС21-13ГТ; ДС16-9ГУ; ДС18-9ГУ; ДС21-9ГУ.

Люки и лазы:
ДЛ10-10; ДЛ10-10А; ДЛ13-10; ДЛ13-15.

Буква «П» в марке входных и тамбурных дверей обозначает двери с порогом.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

В настоящий выпуск включены рабочие чертежи дверей, разработанные в соответствии с ГОСТ 24698-81 «Двери деревянные наружные для жилых и общественных зданий».

Содержащиеся в выпуске рабочие чертежи дверей предназначены для применения при проектировании жилых и общественных зданий и производства этих изделий деревообрабатывающими предприятиями.

Двери, входящие в состав данного выпуска, могут применяться в зданиях и помещениях промышленного и сельскохозяйственного назначения.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

С вводом в действие настоящей серии исключается из числа действующих серия 1.136-11.

Нормативные документы

Номер документа
Наименование
Стекло армированное листовое. Технические условия
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
