Номер серии
2.436-20
Наименование серии
Узлы окон со стальными переплетами по серии 1.436.3-16/88. Выпуск 0 Материалы для проектирования
История изменений
На данный проект имеется

Документация в электронном виде
Чертежи
формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ
ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 до 1200 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)
8(495) 961-25-17 / zakaz@tipdoc.ru

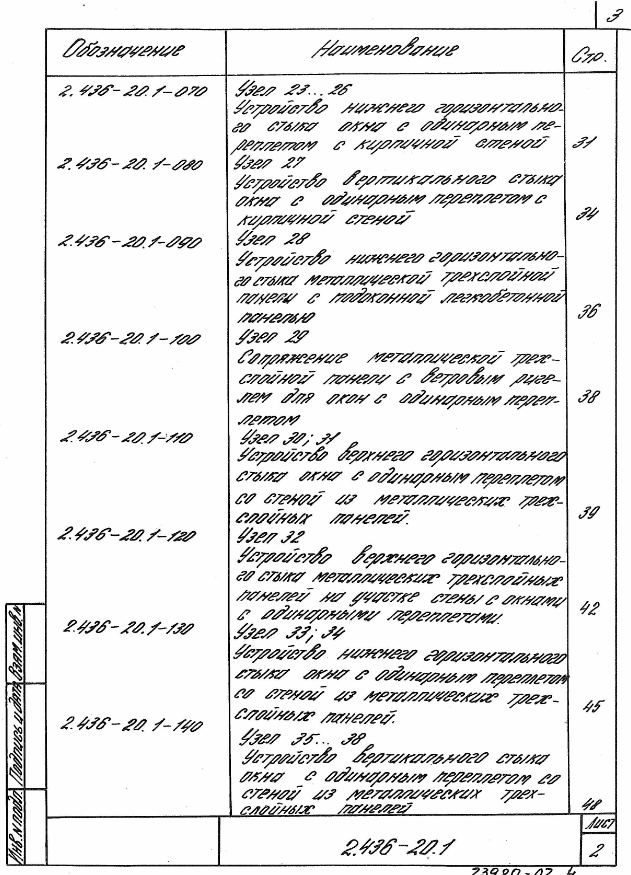

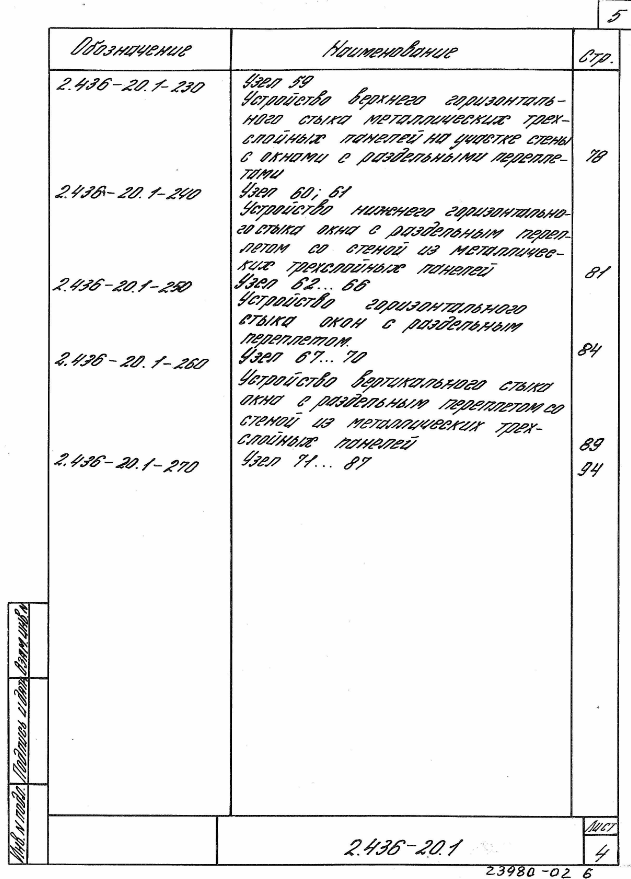

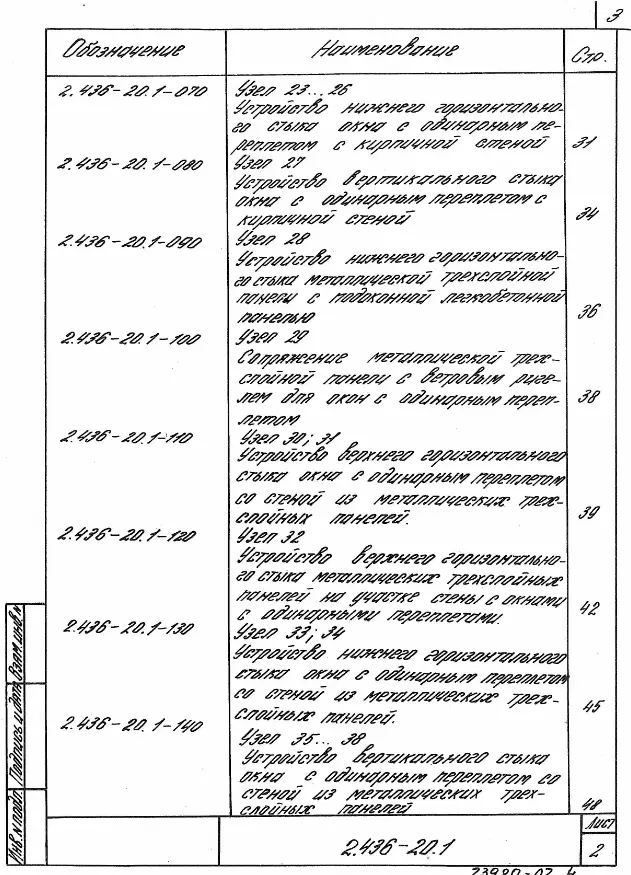

Состав проекта
Выпуск 0. Материалы для проектирования.

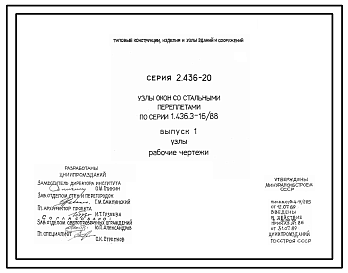

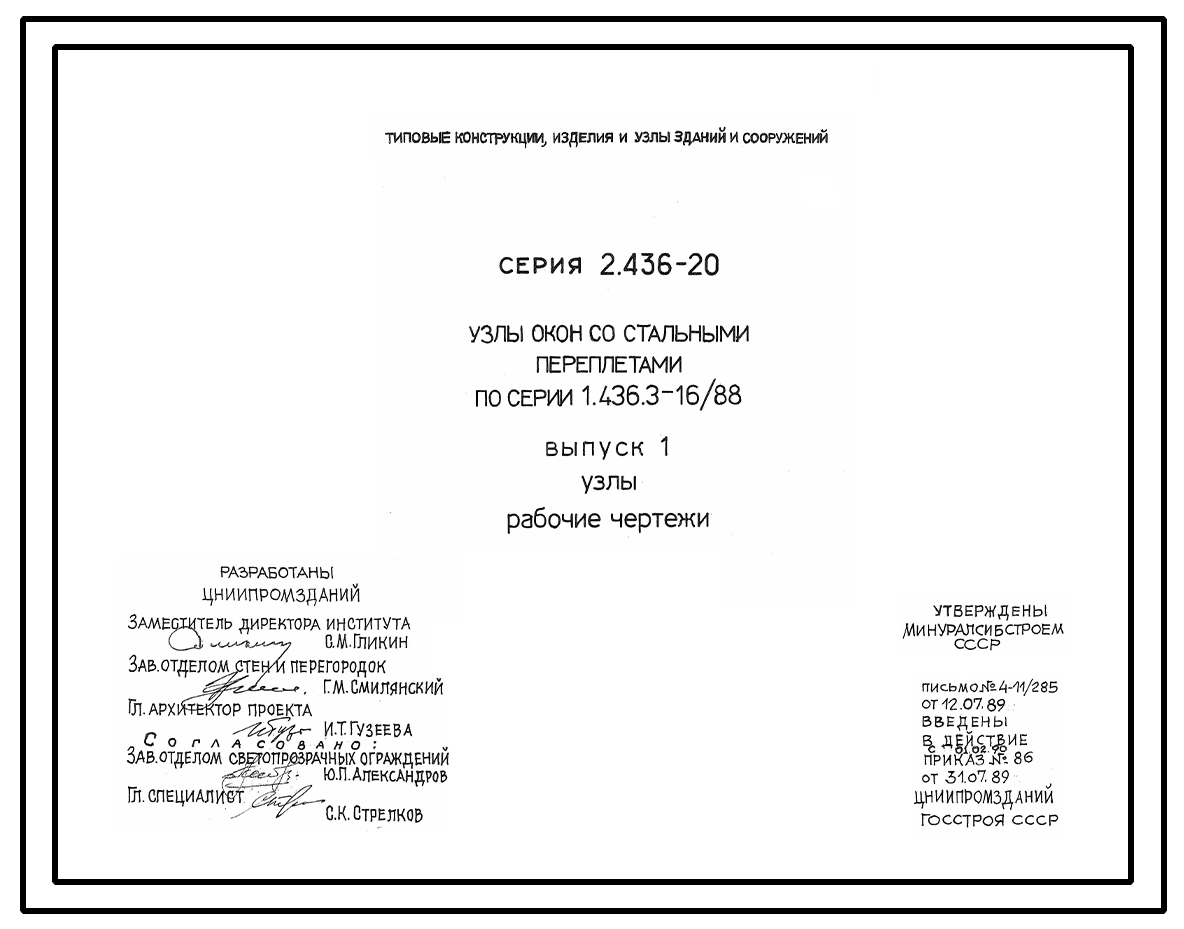

Выпуск 1. Узлы. Рабочие чертежи.
Выпуск 2. Комплектующие изделия.
Объем проектных материалов, приведенных к формату А4, – 189 форматок.
Выпуск 1. Узлы. Рабочие чертежи.
Выпуск 2. Комплектующие изделия.
Объем проектных материалов, приведенных к формату А4, – 189 форматок.
Описание проекта
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

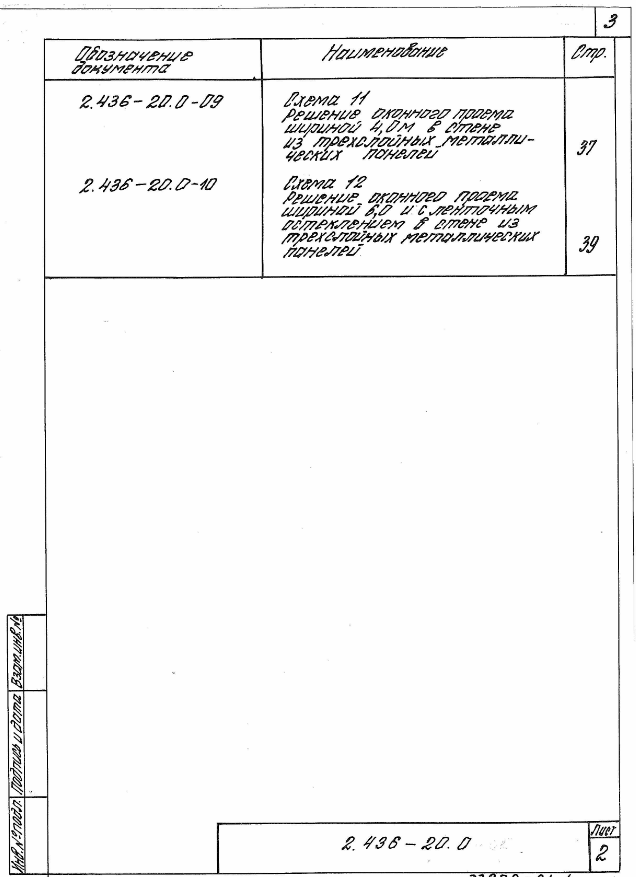

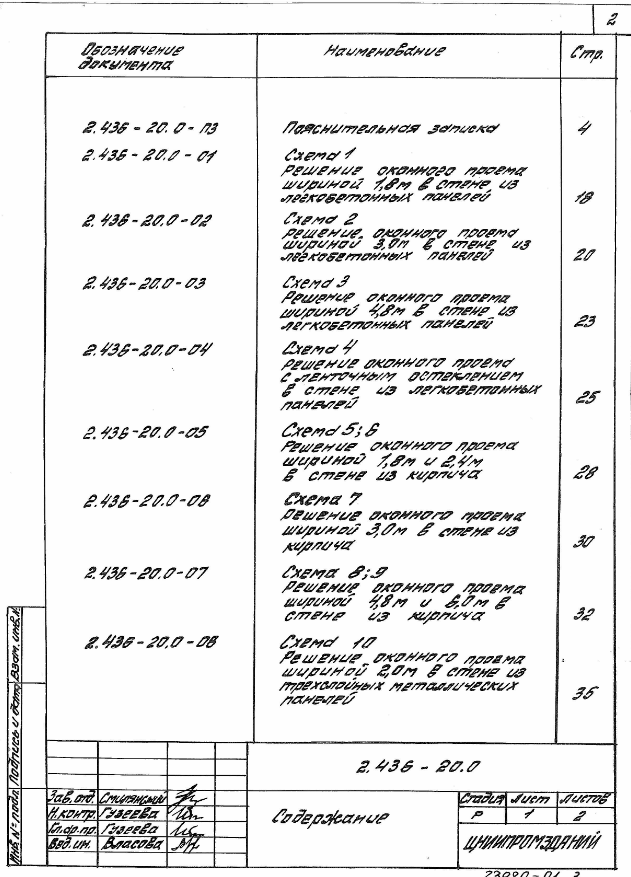

Выпуск 0 «Материалы для проектирования» включает пояснительную записку, содержит схемы с решением оконных проемов разной ширины и высоты, где дано расположение элементов крепления окон и замаркированы узлы установки окон и заделки швов между оконными переплетами и стеной.

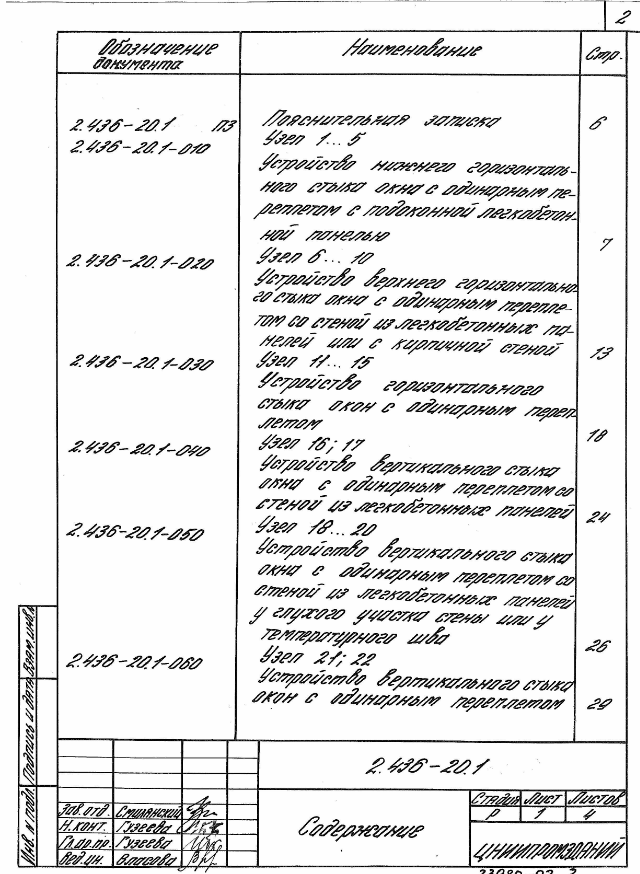

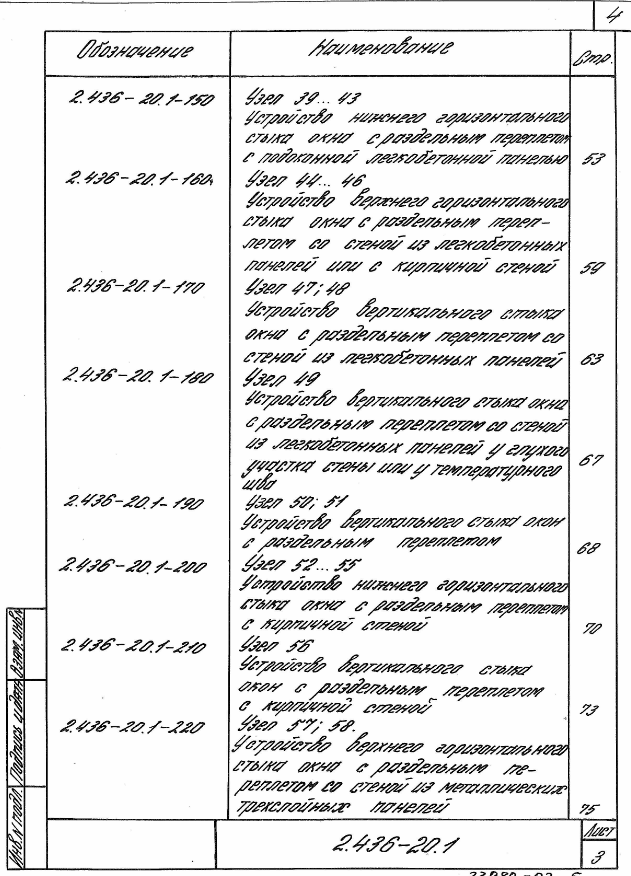

Выпуск 1 «Узлы. Рабочие чертежи» содержит узлы крепления и сопряжения стальных окон с одинарными и раздельными переплетами со стенами из легкобетонных панелей, металлических трехслойных панелей и со стенами из кирпича.

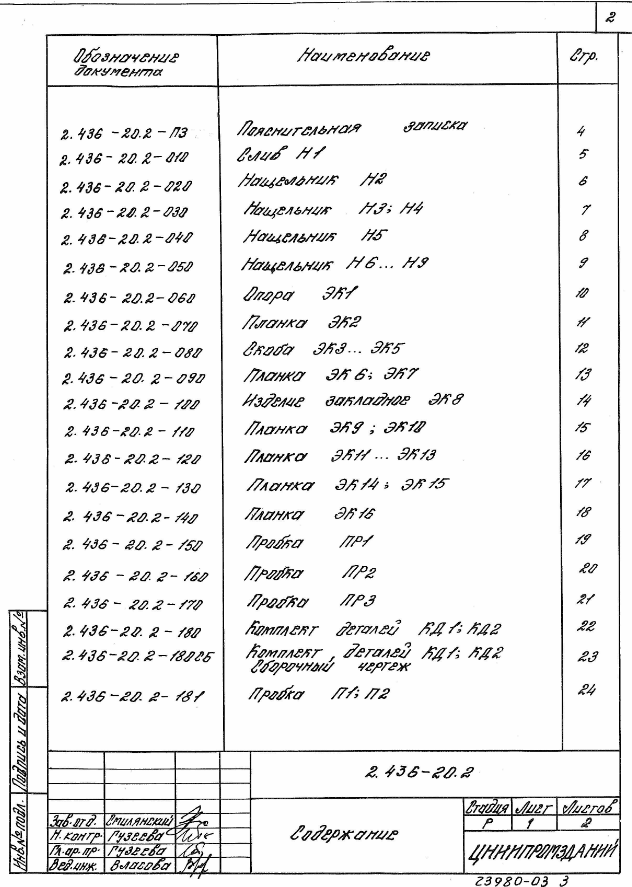

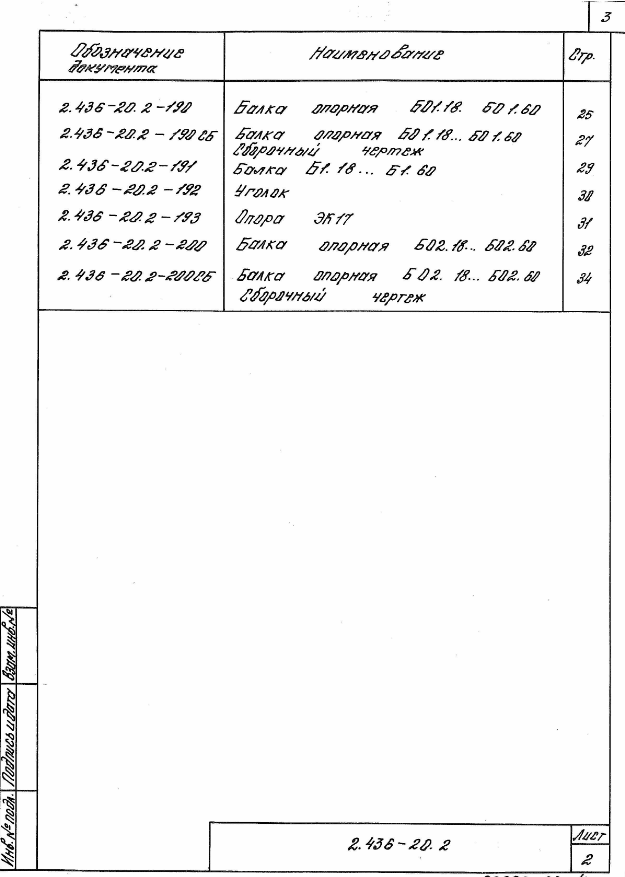

Выпуск 2 «Комплектующие изделия. Рабочие чертежи» содержит погонажные и крепежные изделия, не вошедшие в Нормали Первоуральского завода.
Крепление оконных переплетов осуществляется через крепежные изделия (опоры, планки) к закладным изделиям в легкобетонных панелях, в кирпичной кладке или несущим ригелям фахверка в металлических стенах.
При заполнении оконного проема несколькими переплетами по высоте опирание верхнего яруса окна на нижний осуществляется через опорную балку.
Узлы серии охватывают типовые изделия:
– окна с переплетами из гнутых профилей, изготавливаемых из тонколистовой стали, серия 1.436.3-16/88;
– стены наружные из однослойных панелей для каркасных общественных зданий, производственных и вспомогательных зданий промышленных предприятий, серия 1.030.1-1/88;
– стены одноэтажных промышленных зданий из металлических трехслойных панелей с утеплителем из пенополиуретана, серия 1.432.2-17;
– ограждающие конструкции производственных зданий, изготовление которых предусмотрено на Первоуральском заводе комплектных металлоконструкций Минтяжстроя СССР; прогоны и фахверк, шифр 144-79.
УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
Типовые узлы окон со стальными переплетами по серии 1.436.3-16/88 разработаны для проектирования и строительства отапливаемых одно- и многоэтажных промышленных зданий со стенами из легкобетонных панелей, трехслойных металлических панелей и со стенами из кирпича.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Настоящая серия разработана взамен серии 2.436-12.«Узлы окон со стальными переплетами по серии 1.436.3-16».
