Типовой проект 813-1-48.91 Склады для хранения зерна россыпью (концкормов в таре) вместимостью 150 (100), 250 (150) и 350 (200) т. Хранение – напольное. Размеры зданий: 12x12; 12x18 и 12x24 м. Расчетная температура: -30°С. Стены – кирпичные. Покрытие - асбестоцеме

Общие данные

Номер проекта

813-1-48.91

Наименование проекта

Склады для хранения зерна россыпью (концкормов в таре) вместимостью 150 (100), 250 (150) и 350 (200) т. Хранение – напольное. Размеры зданий: 12x12; 12x18 и 12x24 м. Расчетная температура: -30°С. Стены – кирпичные. Покрытие - асбестоцеме

История изменений

813-1-48.91
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

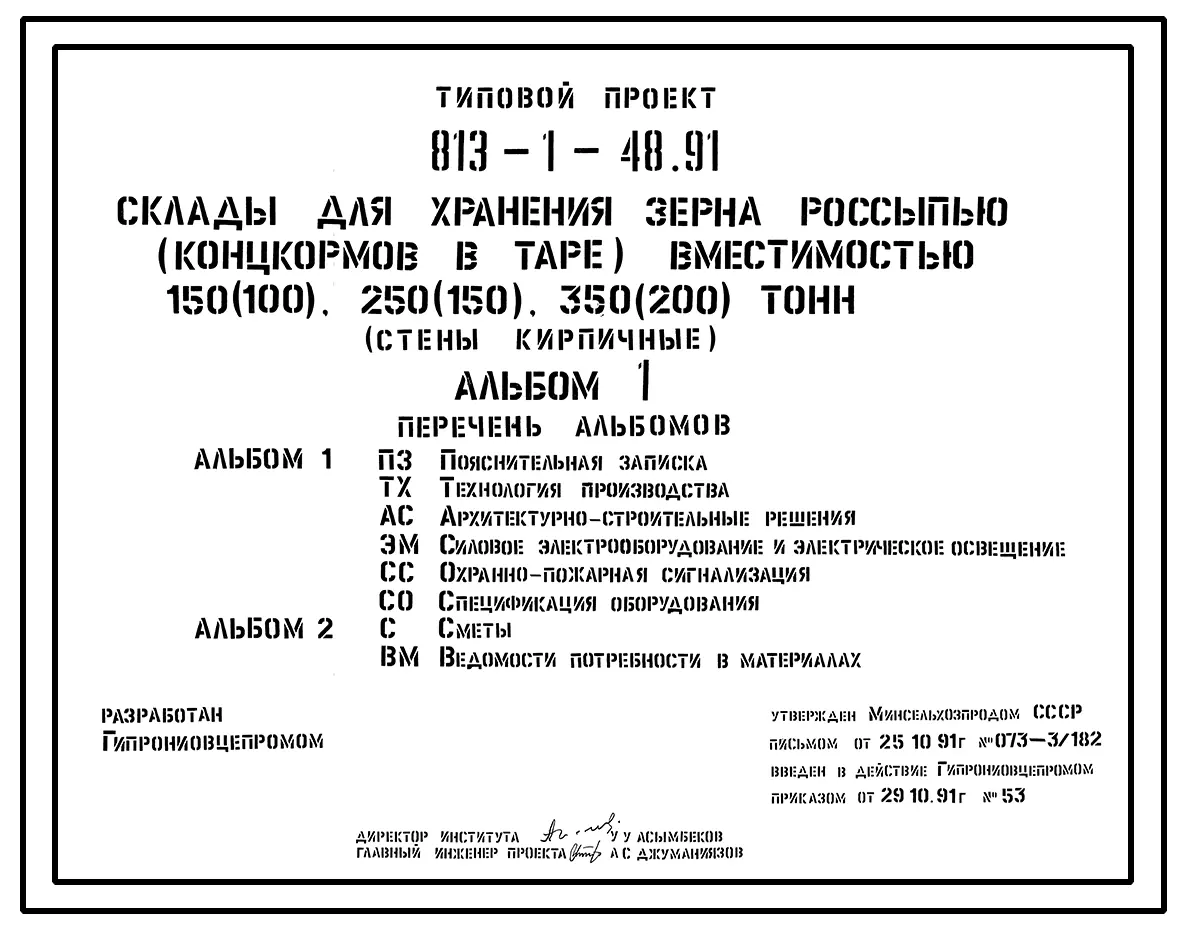

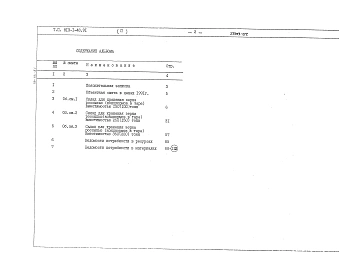

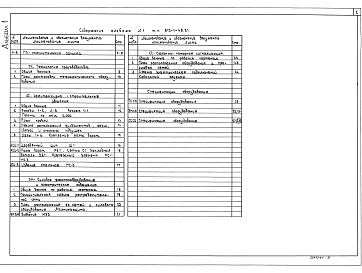

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СКЛАДЫ ДЛЯ ХРАНЕНИЯ ЗЕРНА РОССЫПЬЮ (КОНЦКОРМОВ В ТАРЕ) ВМЕСТИМОСТЬЮ 150(100), 250(150), 350(200) ТОНН (СТЕНЫ КИРПИЧНЫЕ).

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – монолитные из бетона класса В 3,5.

Стены – из кирпича КР75/1650/15 ГОСТ 530-80.

Фермы – металлодеревянные серии 1.063.9-2,типоразмеров-1

Покрытие – сплошной дощатый настил.

Кровля – асбестоцементные листы унифицированного профиля ГОСТ 16233-77*.

Полы – асфальтобетонные.

Ворота – ГОСТ 18853-73*, типоразмеров-1.

Наибольшая масса монтажного элемента (перемычка)-0,8т.

ОТДЕЛКА

Наружная – расшивка швов.

Внутренняя – подрезка швов, известковая окраска, окраска эмалью.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Электроснабжение – от низковольтных сетей напряжением 380/220 В.

Электроосвещение – лампами накаливания.

Слаботочные устройства – охранная и пожарная сигнализация.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Склады предназначены для хранения текущего запаса зерна или концкормов в таре на животноводческих предприятиях.

Для загрузки зерна в склад и погрузки его в транспортные средства предусмотрены самоподаватель шнековый передвижной и винтовой конвейер.

В проемах ворот предусмотрены деревянные щиты, устанавливаемые на высоту насыпи зерна, равной у стен 2м.

Концентрированные корма, затаренные в мешки, разгружаются и складываются в штабели с помощью тележки – штабелера ТШГ-800. Высота штабеля-2,5м.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Сметная документация разработана в ценах 1984 года и пересчитана по индексам в цены 1991 года. Проект разработан взамен т.п. 813-1-29.84.

Нормативные документы

Номер документа
Наименование
Ворота деревянные распашные для производственных зданий и сооружений. Технические условия (с Изменением N 1)
