Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 1 Перемычки брусковые для жилых и общественных зданий. Рабочие чертежи

Общие данные

Номер серии

1.038.1-1

Наименование серии

Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 1 Перемычки брусковые для жилых и общественных зданий. Рабочие чертежи

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


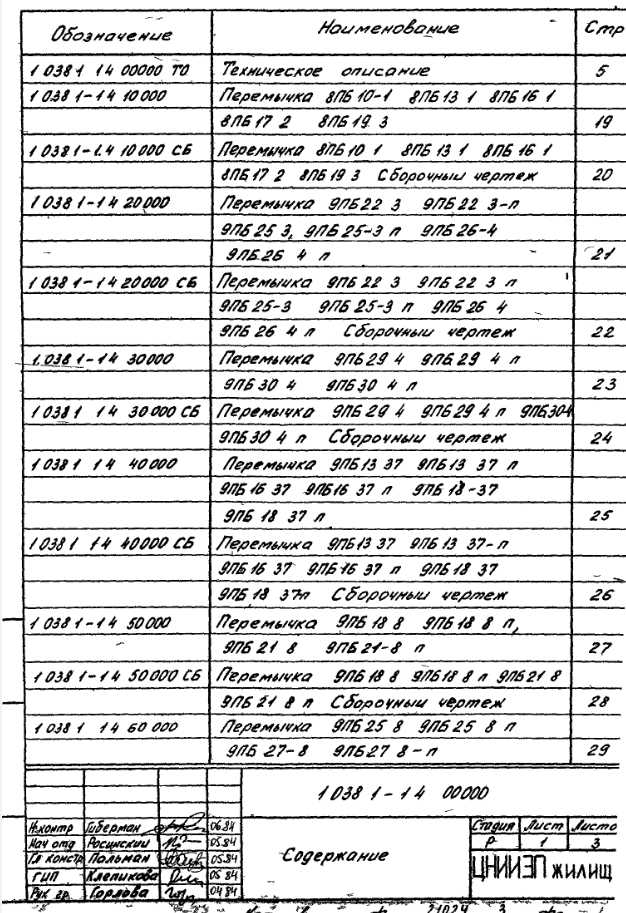

Состав проекта
Номер альбома
Наименование
Состав альбома

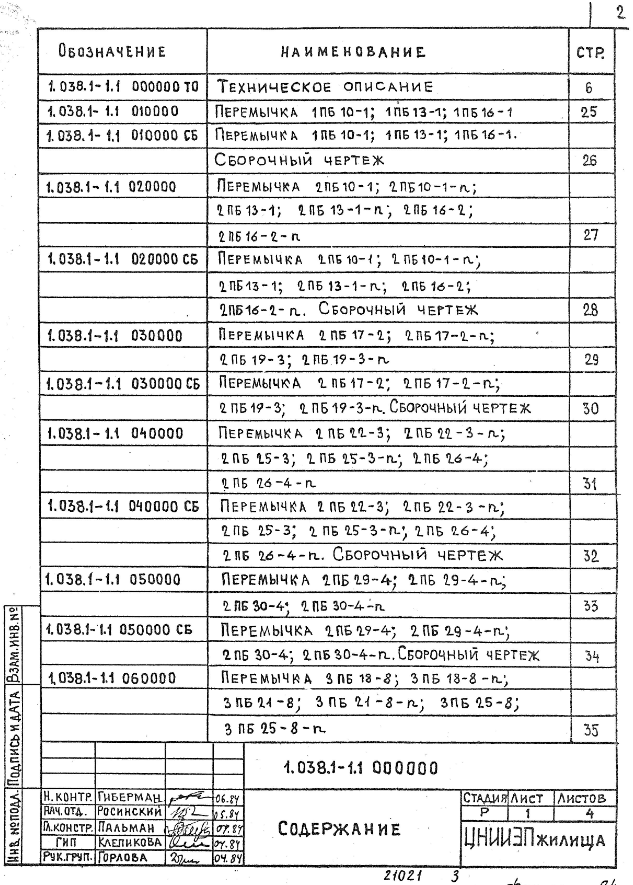

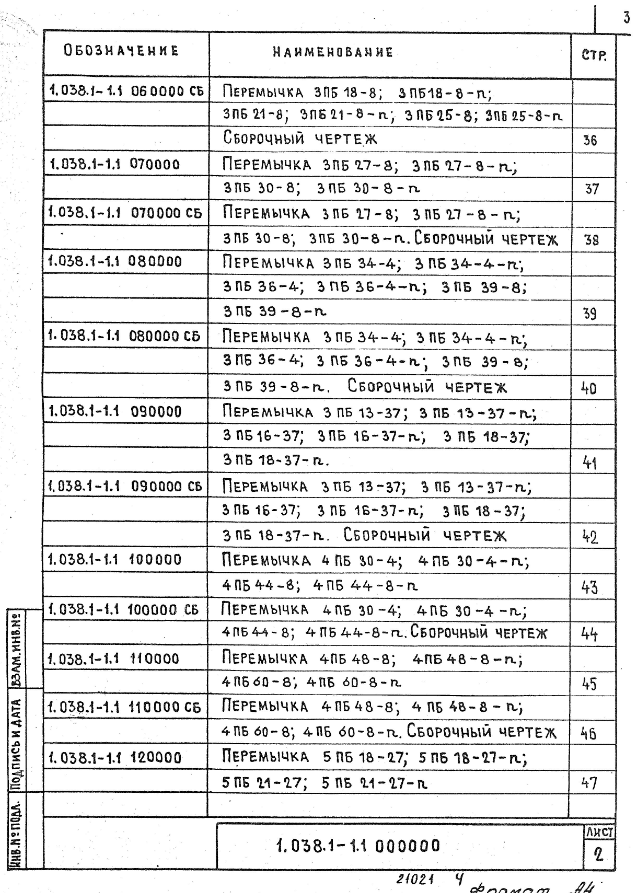

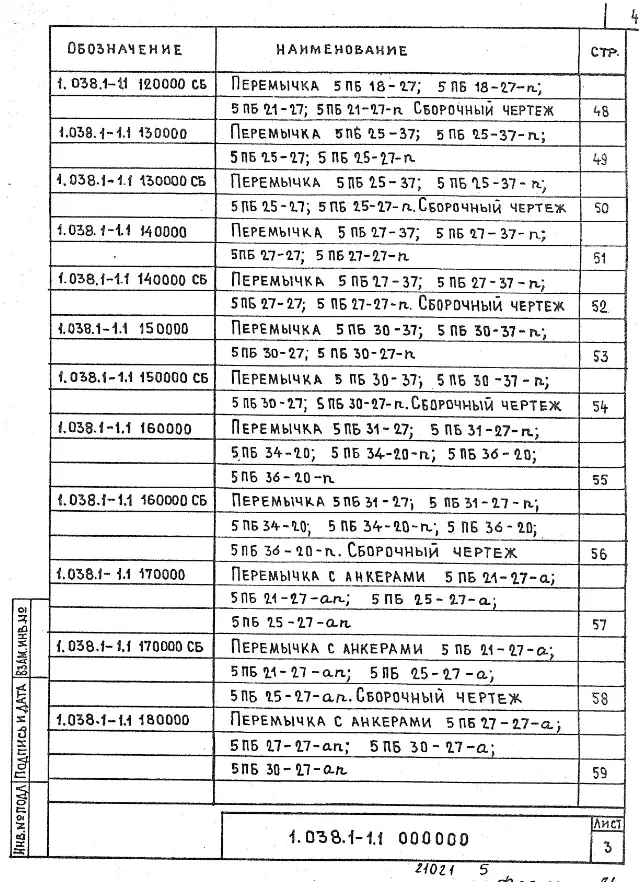

Выпуск 1
Перемычки брусковые для жилых и общественных зданий. Рабочие чертежи
Новое название альбома:
Выпуск 10
Перемычки брусковые и плитные предварительно напряженные с напрягаемой арматурой класса Aт-V для жилых и общественных зданий со стенами из кирпича толщиной 88 мм. Рабочие чертежи
Новое название альбома:
Выпуск 11
Перемычки брусковые и плитные предварительно напряженные с напрягаемой арматурой класса Aт-IVC для жилых и общественных зданий со стенами из кирпича толщиной 88 мм. Рабочие чертежи
Новое название альбома:

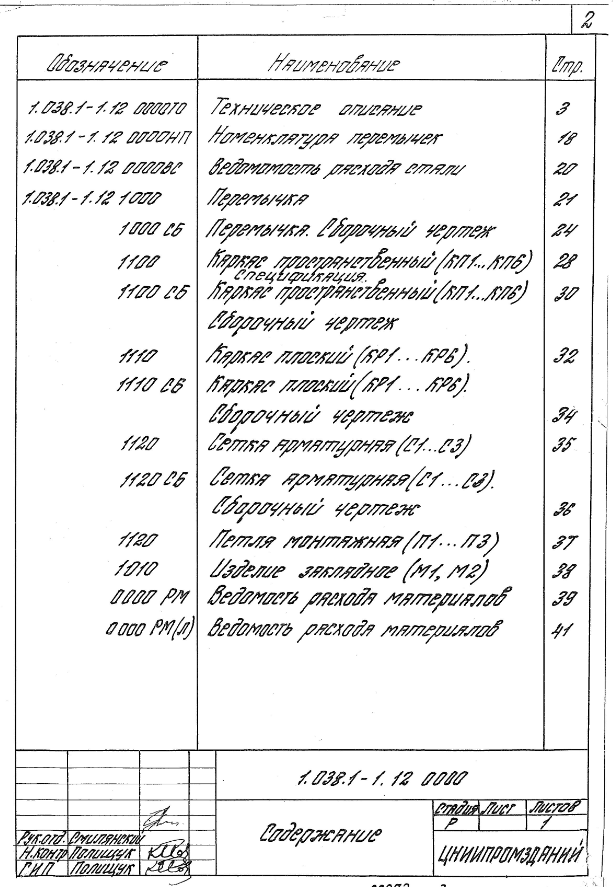

Выпуск 12
Перемычки брусковые и балочные для производственных зданий
Новое название альбома:

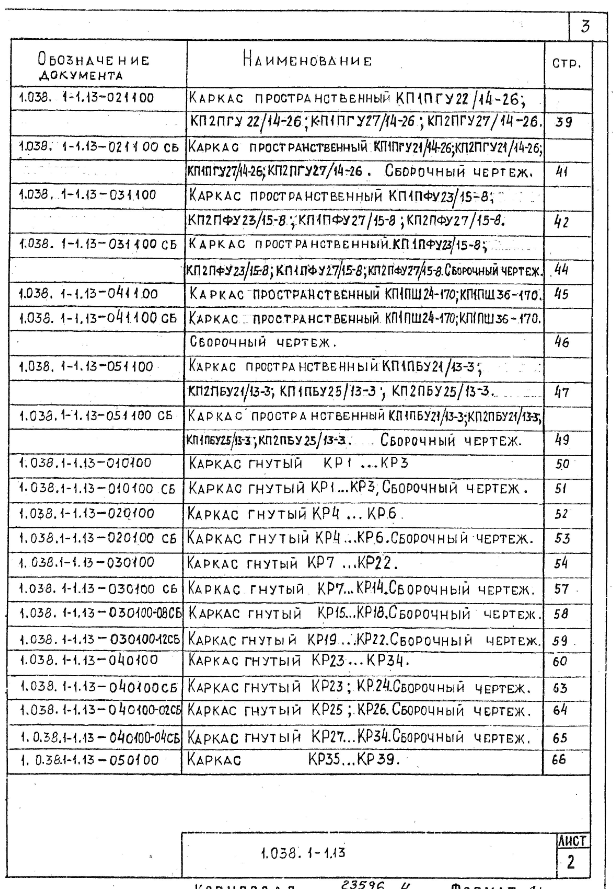

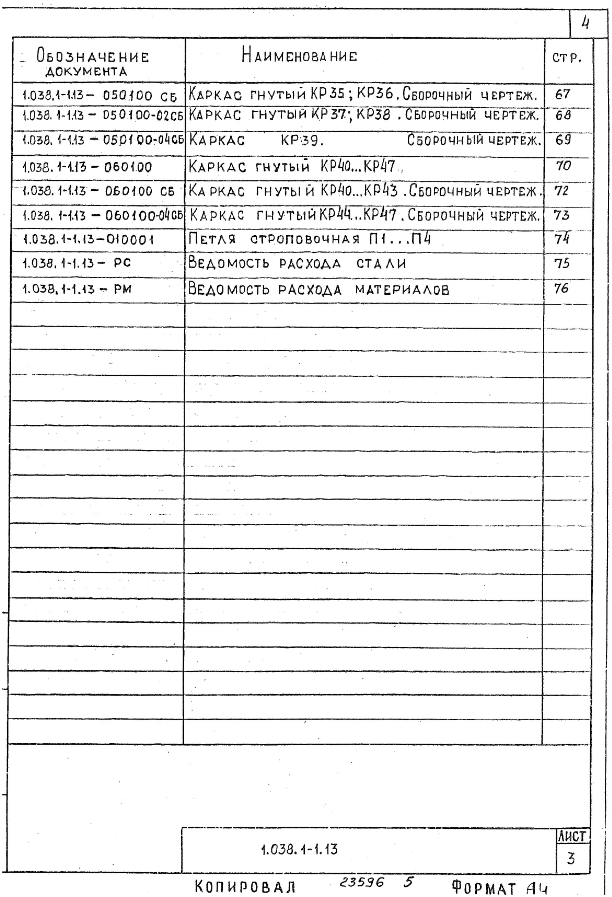

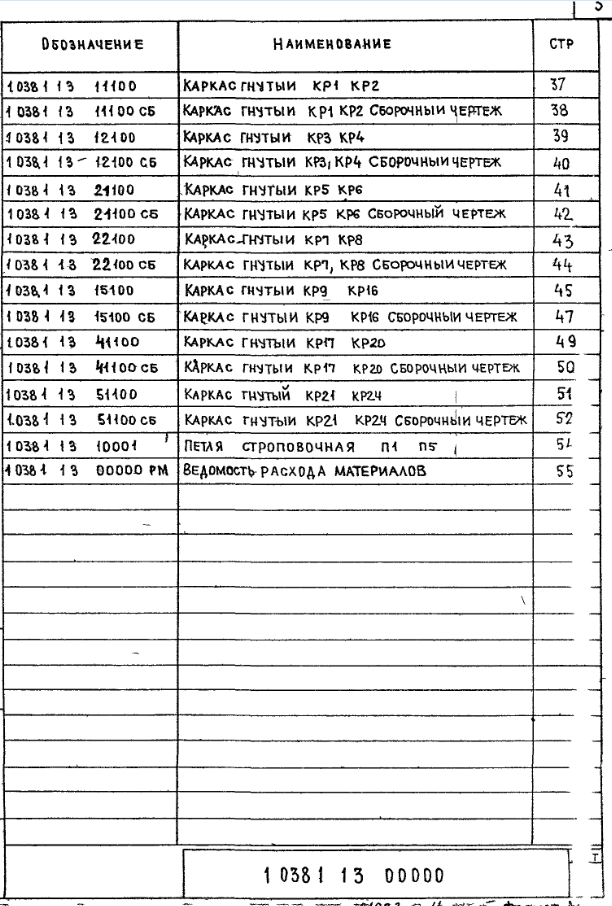

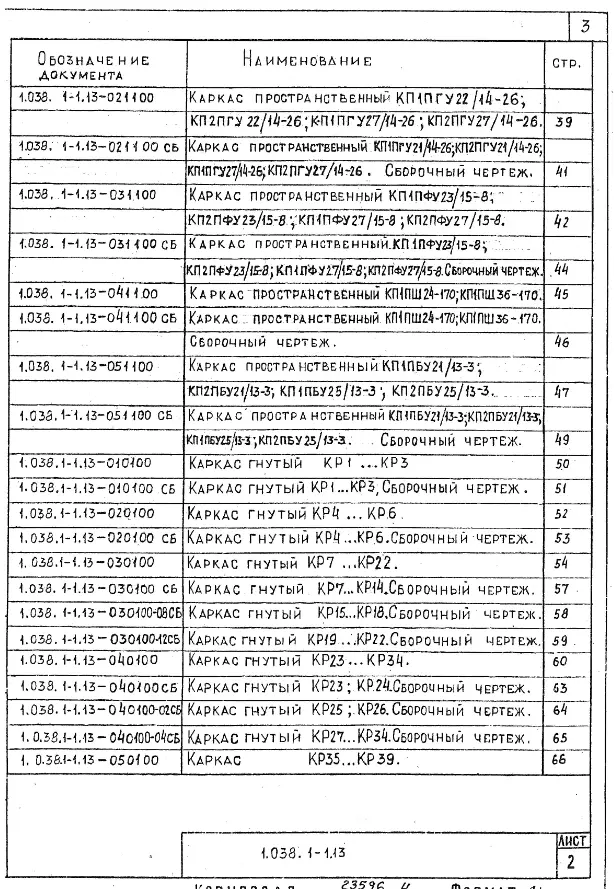

Выпуск 13
Перемычки брусковые и балочные, доборные для жилых и общественных зданий. Указания по применению и рабочие чертежи
Новое название альбома:

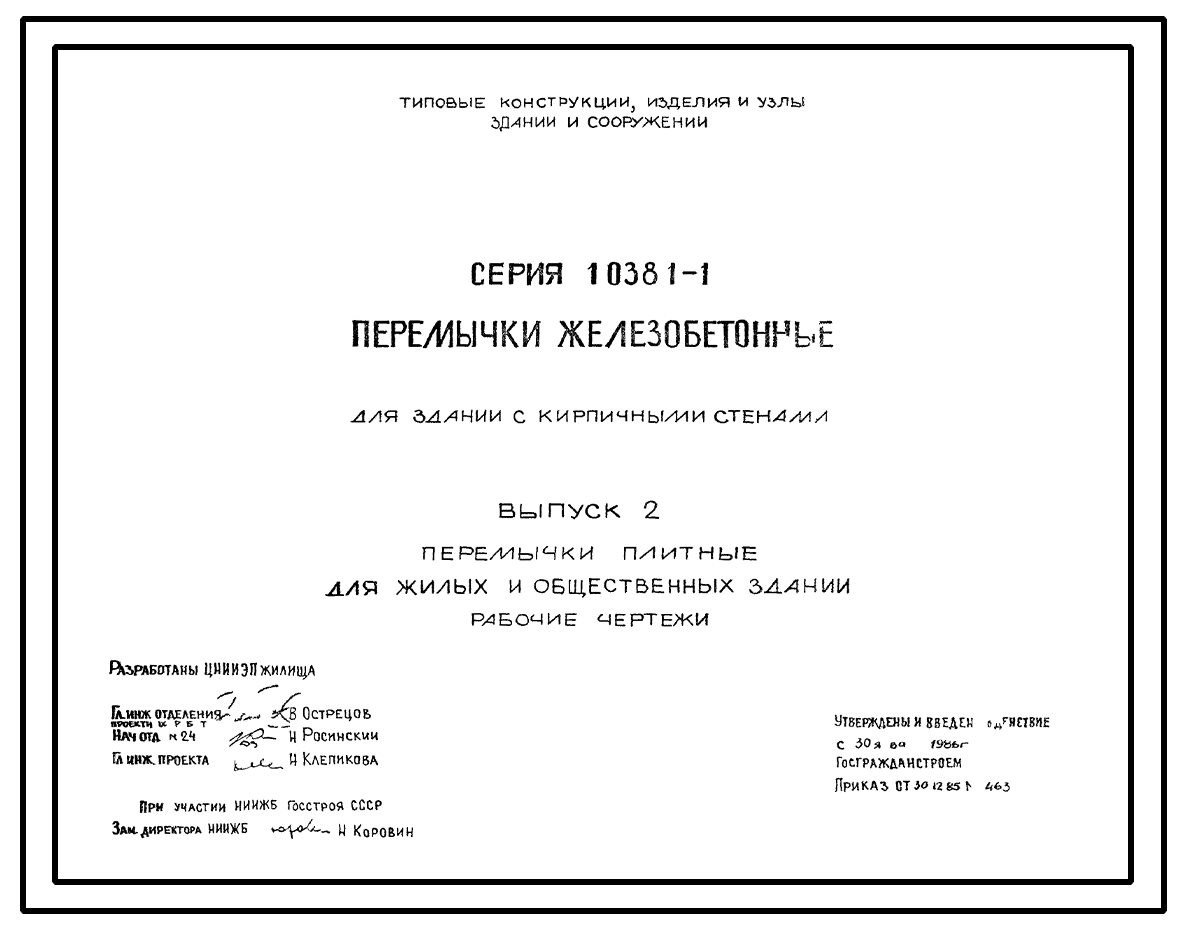

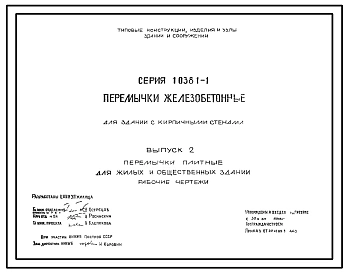

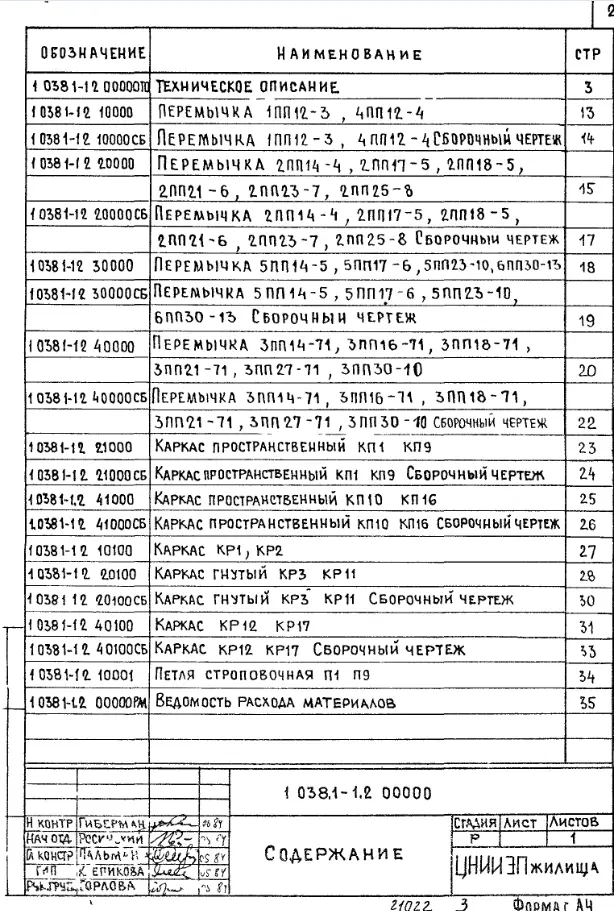

Выпуск 2
Перемычки плитные для жилых и общественных зданий. Рабочие чертежи
Новое название альбома:

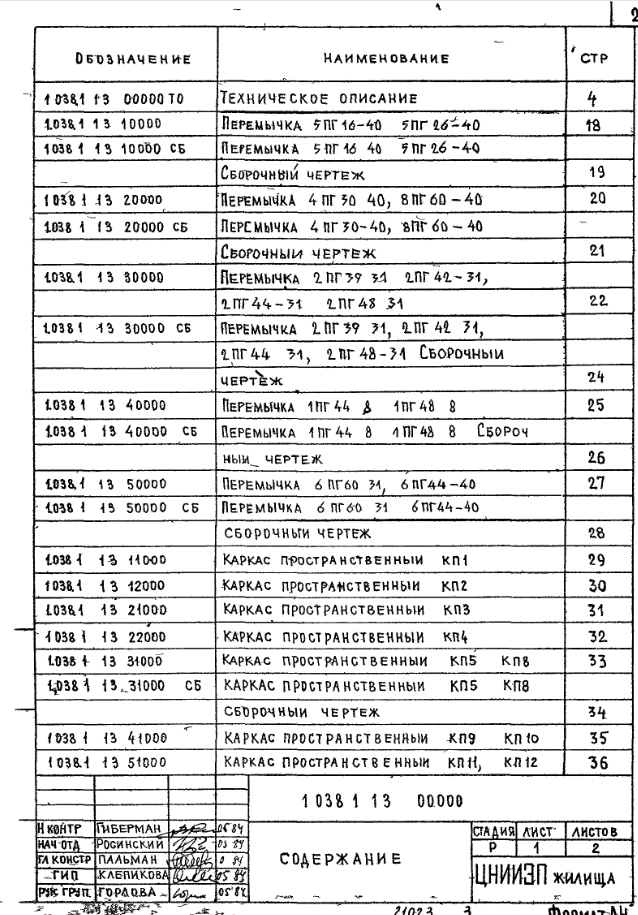

Выпуск 3
Перемычки балочные для жилых и общественных зданий. Рабочие чертежи
Новое название альбома:
Выпуск 4
Перемычки брусковые для жилых и общественных зданий со стенами из кирпича толщиной 88 мм. Рабочие чертежи
Новое название альбома:

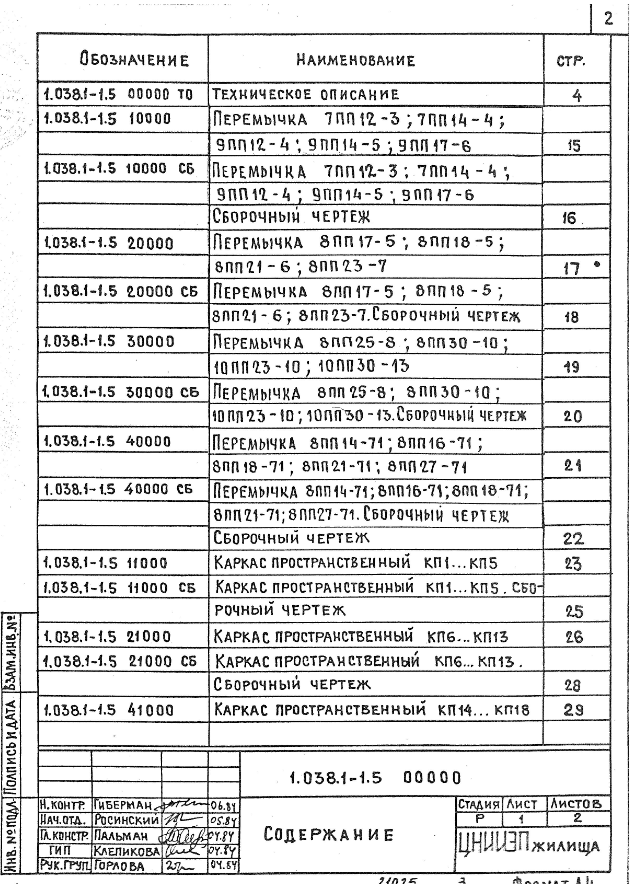

Выпуск 5
Перемычки плитные для жилых и общественных  зданий со стенами из кирпича толщиной 88мм. Рабочие чертежи
Новое название альбома:
Выпуск 6

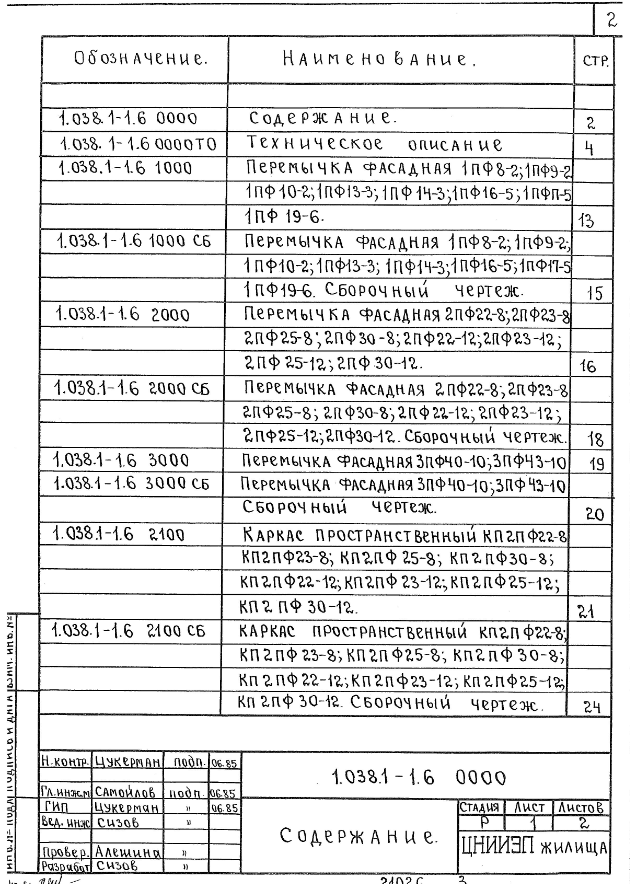

Перемычки фасадные для жилых и общественных зданий. Рабочие чертежи
Новое название альбома:
Выпуск 7
Перемычки фасадные для жилых и общественных зданий со стенами из кирпича толщиной 88 мм. Рабочие чертежи
Новое название альбома:
Выпуск 8
Перемычки брусковые и плитные предварительно напряженные с напрягаемой арматурой класса Aт-V для жилых и общественных зданий. Рабочие чертежи
Новое название альбома:

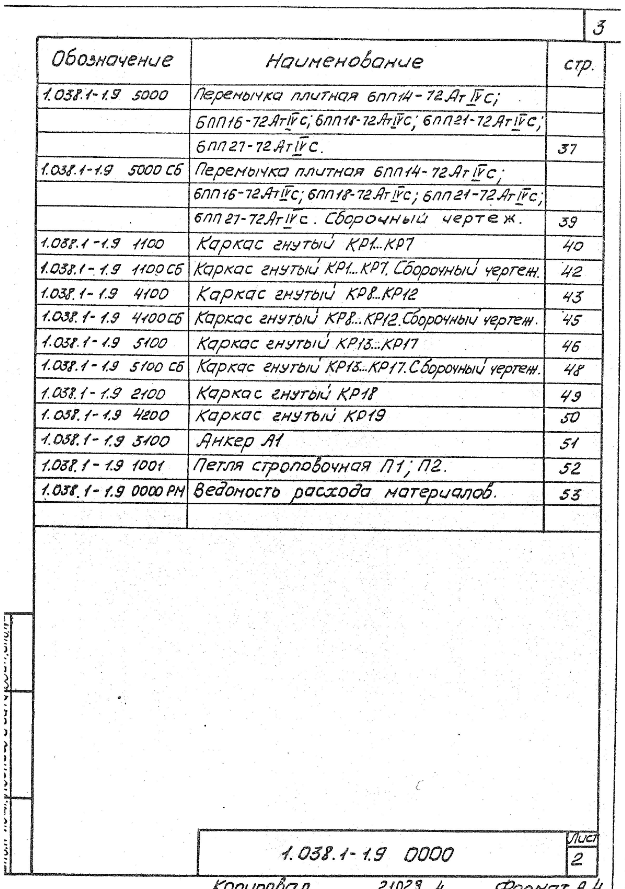

Выпуск 9
Перемычки брусковые и плитные предварительно напряженные с напрягаемой арматурой класса Aт-IVC для жилых и общественных зданий. Рабочие чертежи
Новое название альбома:
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Бетон тяжелый марки по прочности на сжатие М200.
Рабочая арматура – из стали класса А-III диаметрами 6…20 мм и класса Вр-I диаметрами 4 и 5 мм соответственно по ГОСТ 5781-82 и ГОСТ 6727-80.
Распределительная и поперечная арматура – из стали класса А-III диаметром 6 мм и класса Вр-I диаметрами 4 и 5 мм.
Перемычки шириной 120 мм армированы плоскими и гнутыми каркасами, шириной 250 мм – пространственными каркасами.


МАРКИ ПЕРЕМЫЧЕК:

1ПБ10-1, 1ПБ13-1, 1ПБ16-1, 2ПБ10-1, 2ПБ10-1-п, 2ПБ13-1, 2ПБ13-1-п, 2ПБ16-2, 2ПБ16-2-п, 2ПБ17-2, 2ПБ17-2-п, 2ПБ19-3, 2ПБ19-3-п, 2ПБ22-3, 2ПБ22-3-п, 2ПБ25-3, 2ПБ25-3-п, 2ПБ26-4, 2ПБ26-4-п, 2ПБ29-4, 2ПБ29-4-п, 2ПБ30-4, 2ПБ30-4-п, 3ПБ18-8, 3ПБ18-8-п, 3ПБ21-8, 3ПБ21-8-п, 3ПБ25-8, 3ПБ25-8-п, 3ПБ27-8, 3ПБ27-8-п, 3ПБ30-8, 3ПБ30-8-п, 3ПБ34-4, 3ПБ34-4-п, 3ПБ36-4, 3ПБ36-4-п, 3ПБ39-8, 3ПБ39-8-п, 3ПБ13-37, 3ПБ13-37-п, 3ПБ16-37, 3ПБ16-37-п, 3ПБ18-37, 3ПБ18-37-п, 4ПБ30-4, 4ПБ30-4-п, 4ПБ44-8, 4ПБ44-8-п, 4ПБ48-8, 4ПБ48-8-п, 4ПБ60-8, 4ПБ60-8-п, 5ПБ18-27, 5ПБ18-27-п, 5ПБ21-27, 5ПБ21-27-п, 5ПБ25-37, 5ПБ25-37-п, 5ПБ25-27, 5ПБ25-27-п, 5ПБ27-37, 5ПБ27-37-п, 5ПБ27-27, 5ПБ27-27-п, 5ПБ30-37, 5ПБ30-37-п, 5ПБ30-27, 5ПБ30-27-п, 5ПБ31-27, 5ПБ31-27-п, 5ПБ34-20, 5ПБ34-20-п, 5ПБ36-20, 5ПБ36-20-п, 5ПБ21-27-а, 5ПБ21-27-ап, 5ПБ25-27-а, 5ПБ25-27-ап, 5ПБ27-27-а, 5ПБ27-27-ап, 5ПБ30-27-а, 5ПБ30-27-ап.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Перемычки предназначены для перекрытия проемов в стенах из кирпича толщиной 65 мм жилых и общественных зданий, возводимых в обычных условиях строительства.

Инженерно-геологические условия – обычные.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расшифровка марки изделия: 5ПБ27-27-ап.
5 – номер сечения перемычки по табл. 1, черт. 1 ГОСТ 948-84;
ПБ – перемычка брусковая;
27 – длина перемычки 2720 мм (в дм с округлением);
27 – под расчетную нагрузку 27,5 кН/м (с округлением) с учетом собственного веса;
а – с анкерами для крепления плиты балкона;
п – со строповочными петлями.

Данный выпуск разработан взамен выпусков 1 и 4 серии 1.138-10.

Нормативные документы

Номер документа
Наименование
Сталь горячекатаная для армирования железобетонных конструкций. Технические условия (с Изменениями N 1, 2, 3, 4, 5)
Перемычки железобетонные для зданий с кирпичными стенами. Технические условия

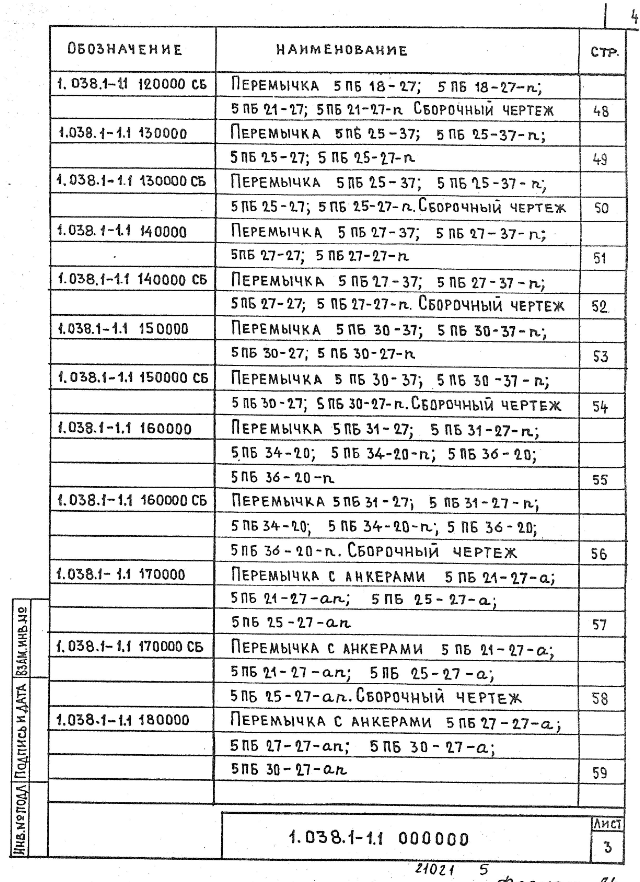

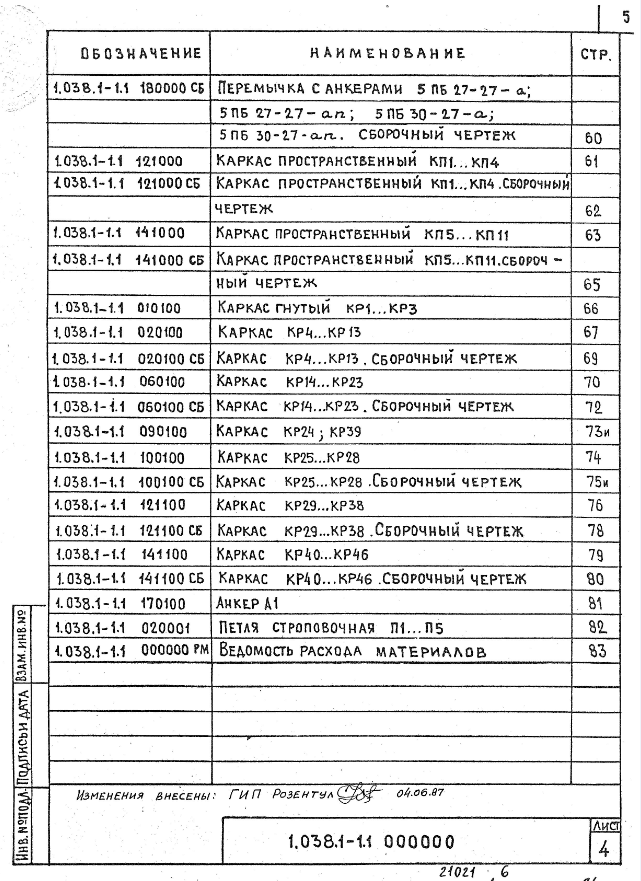

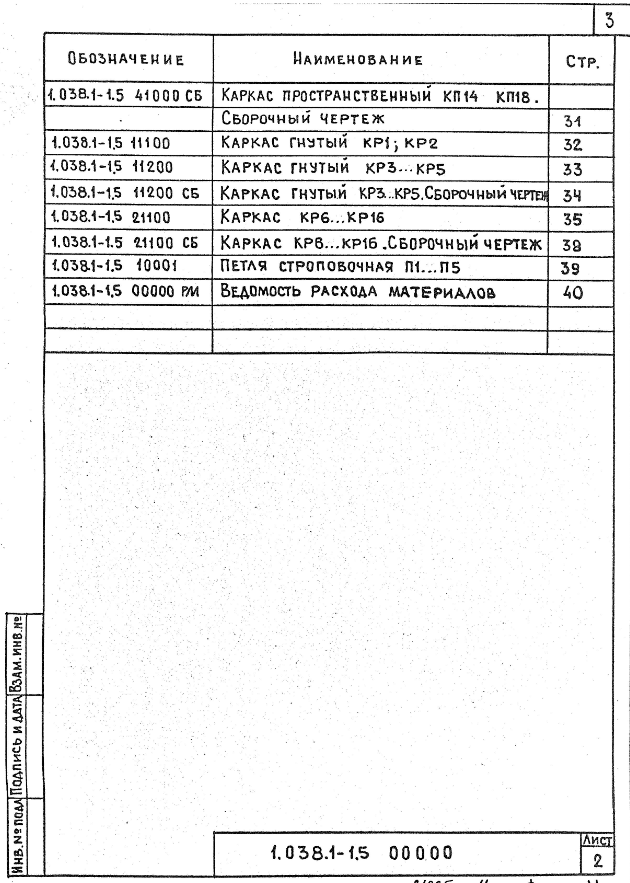

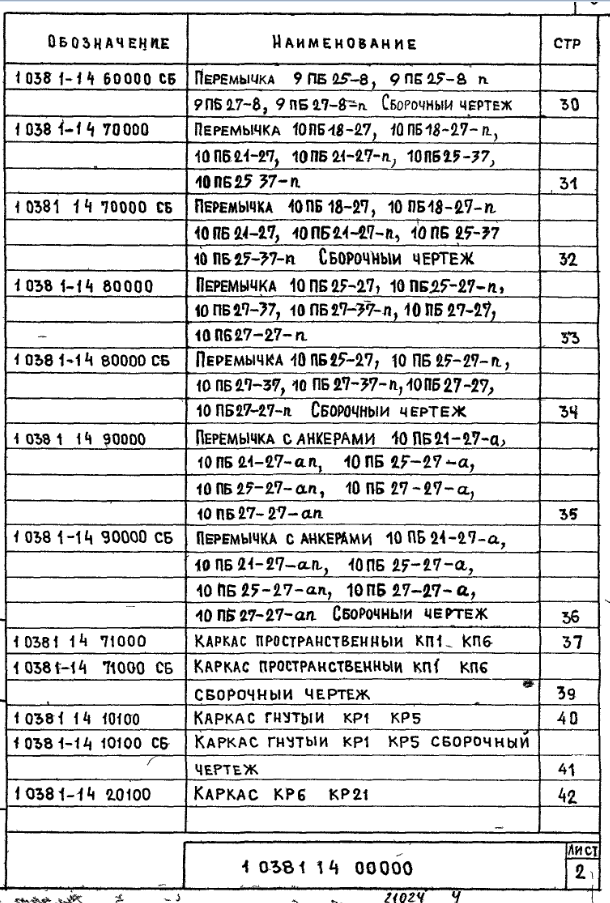

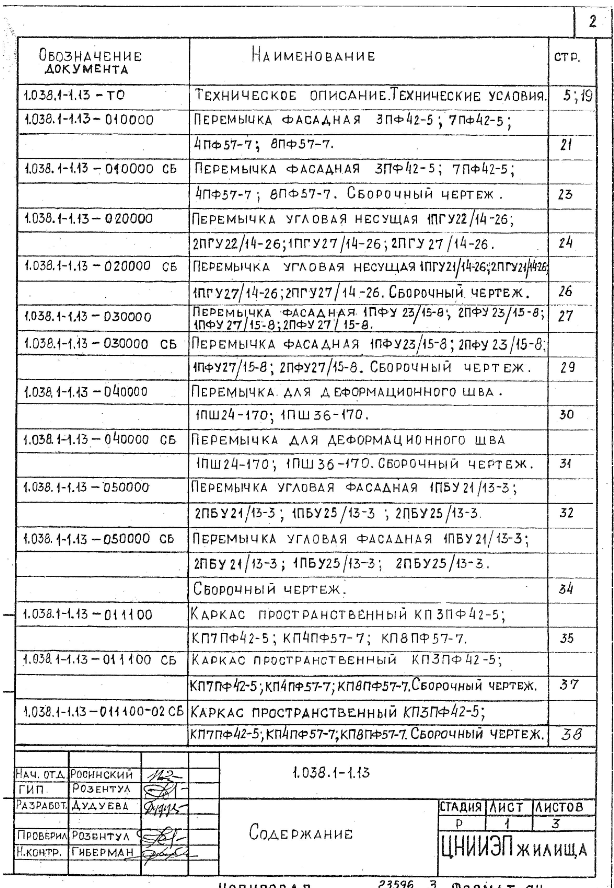

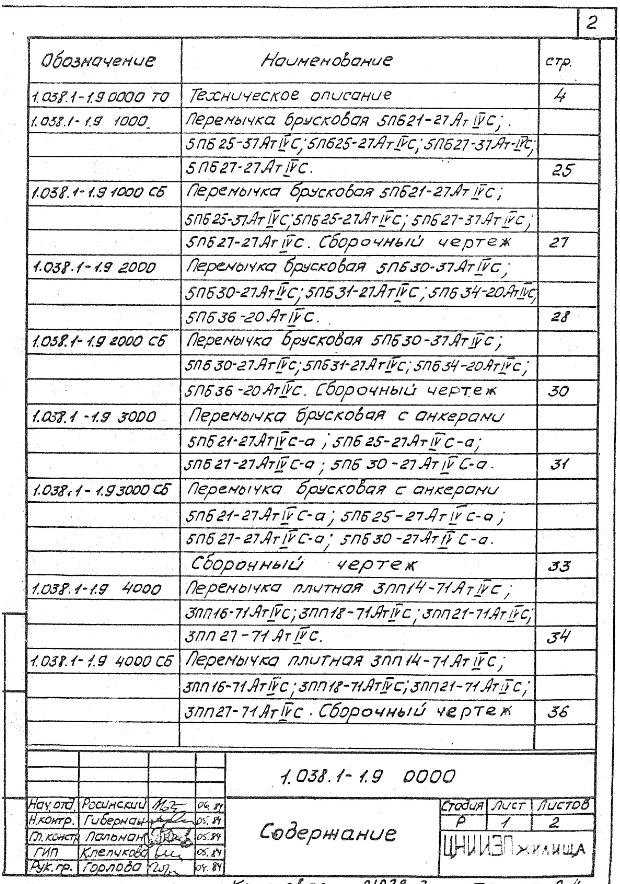

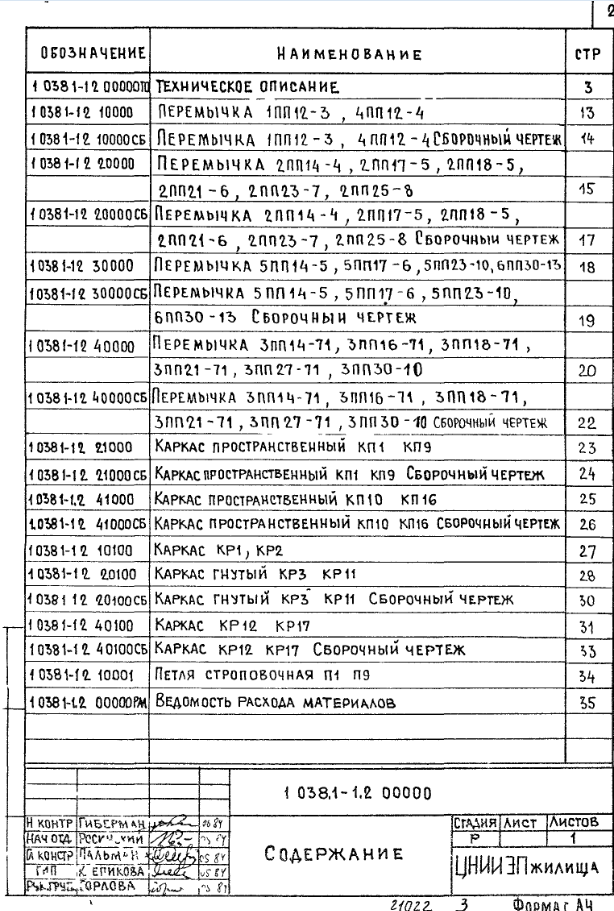

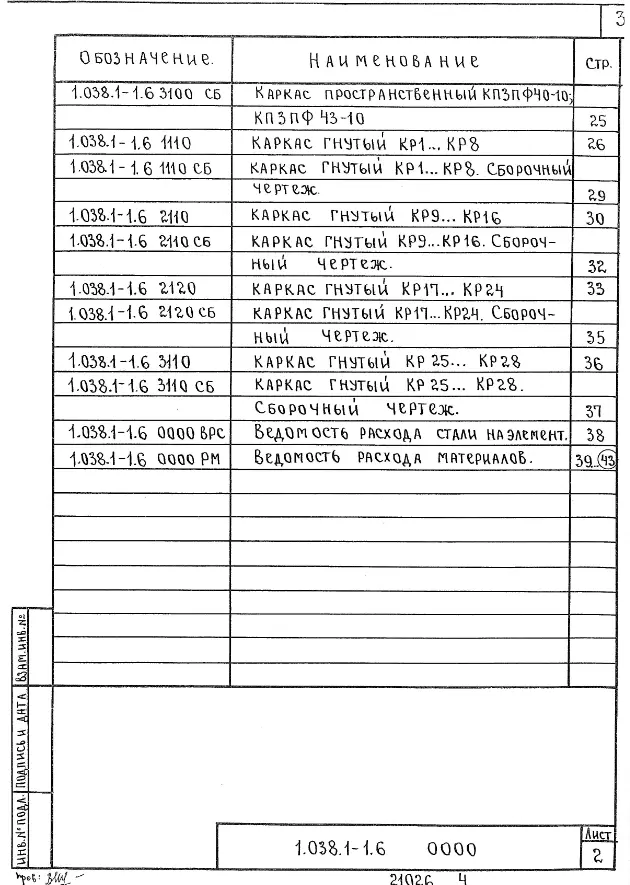

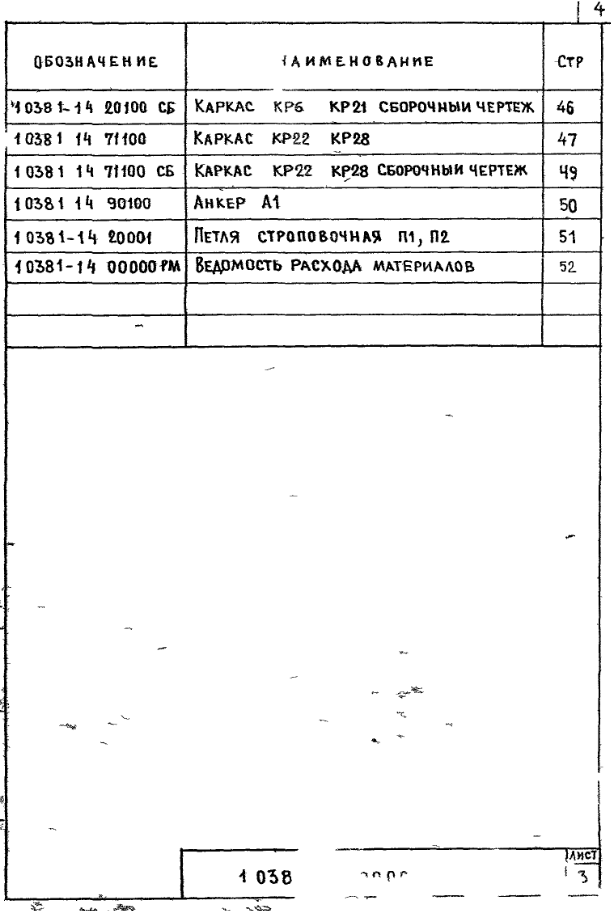

Изображения
