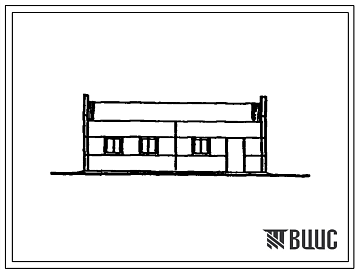

Типовой проект 807-13-5.84 Убойная площадка для животноводческих и птицеводческих ферм (полносборное здание). Размеры здания - 9x12 м. Расчетная температура: -20, -30, -40°С. Стены - панельные легкобетонные. Покрытие - железобетонные плиты по железобетонным фермам

Общие данные

Номер проекта

807-13-5.84

Наименование проекта

Убойная площадка для животноводческих и птицеводческих ферм (полносборное здание). Размеры здания - 9x12 м. Расчетная температура: -20, -30, -40°С. Стены - панельные легкобетонные. Покрытие - железобетонные плиты по железобетонным фермам

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

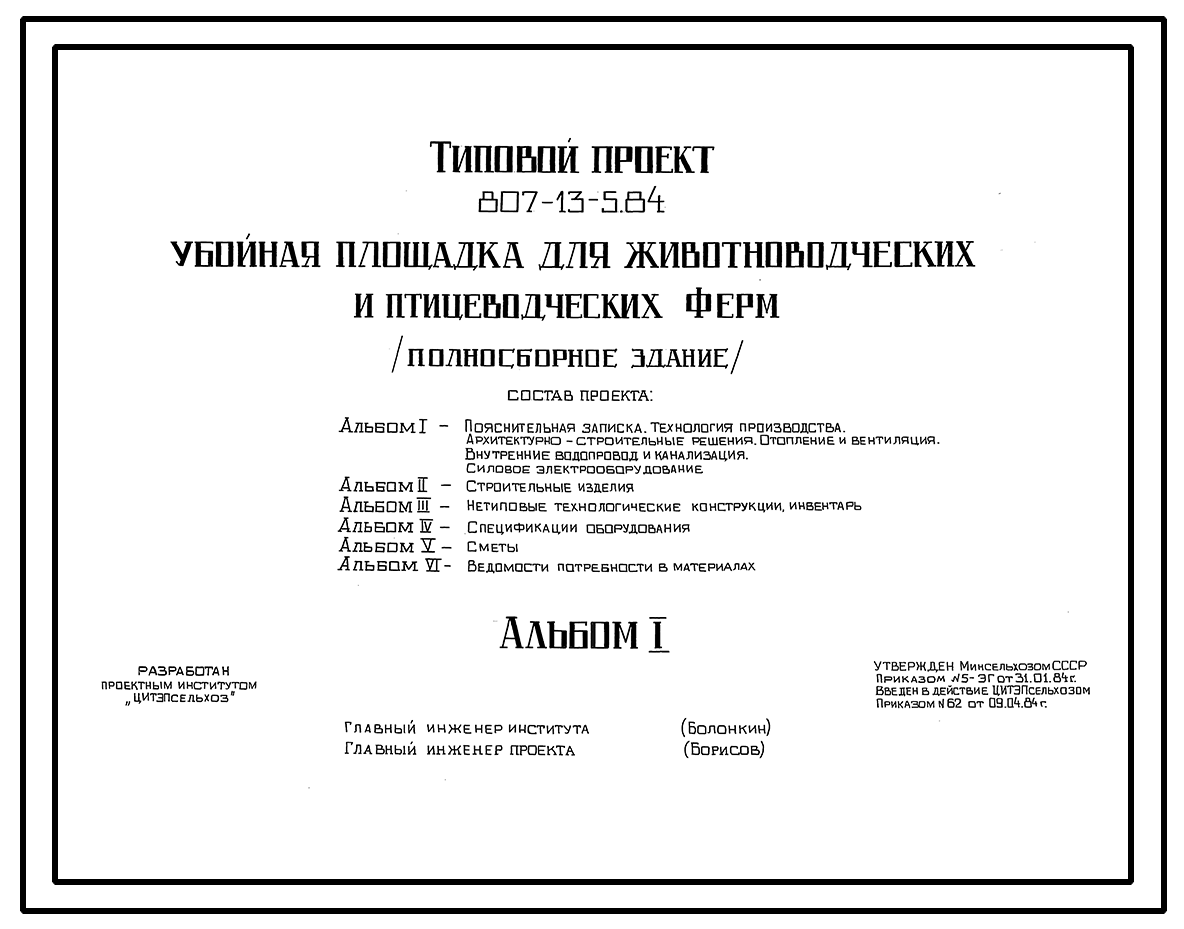

Состав проекта
Номер альбома
Наименование

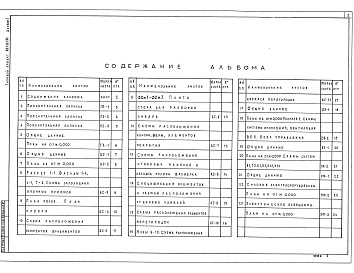

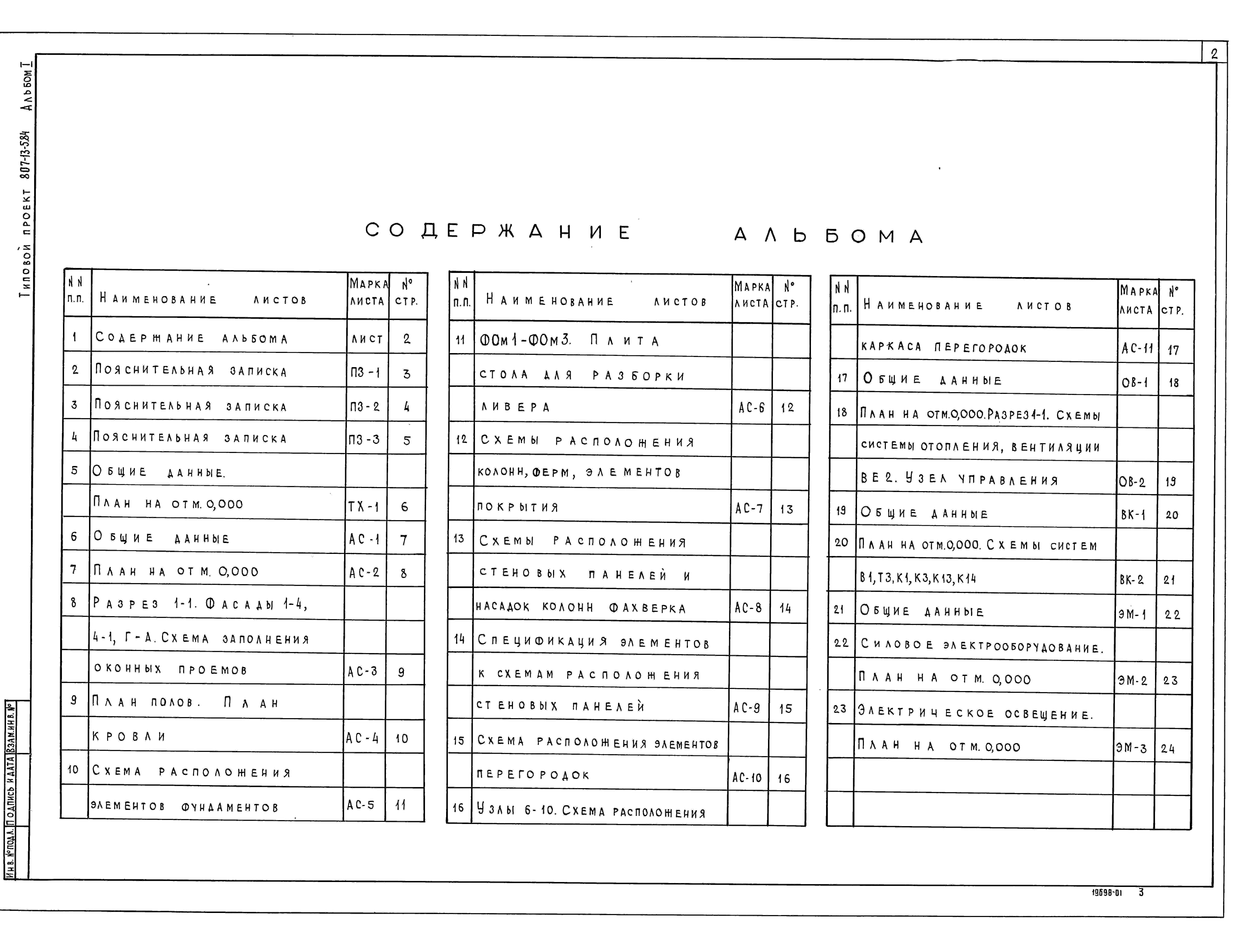

Состав альбома

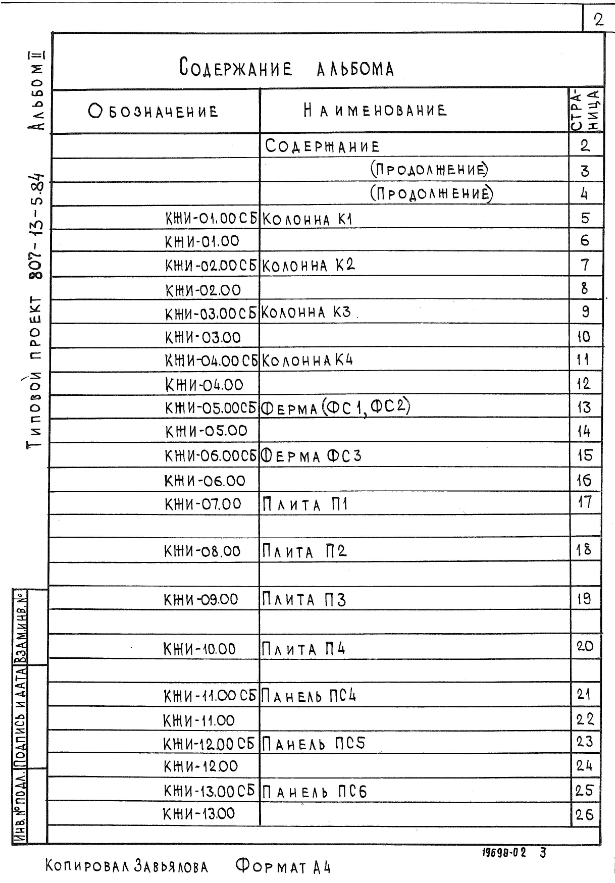

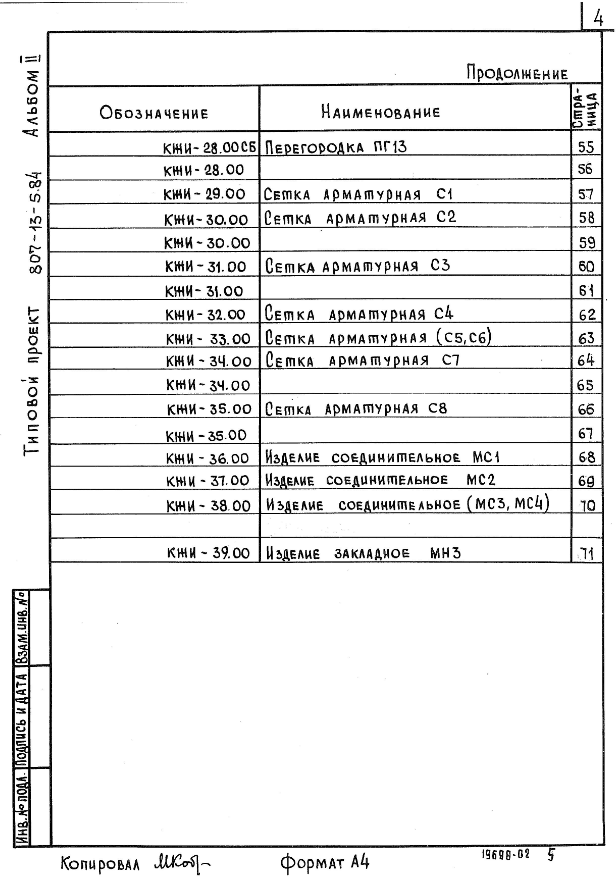

Альбом 2
Строительные изделия..
Новое название альбома:

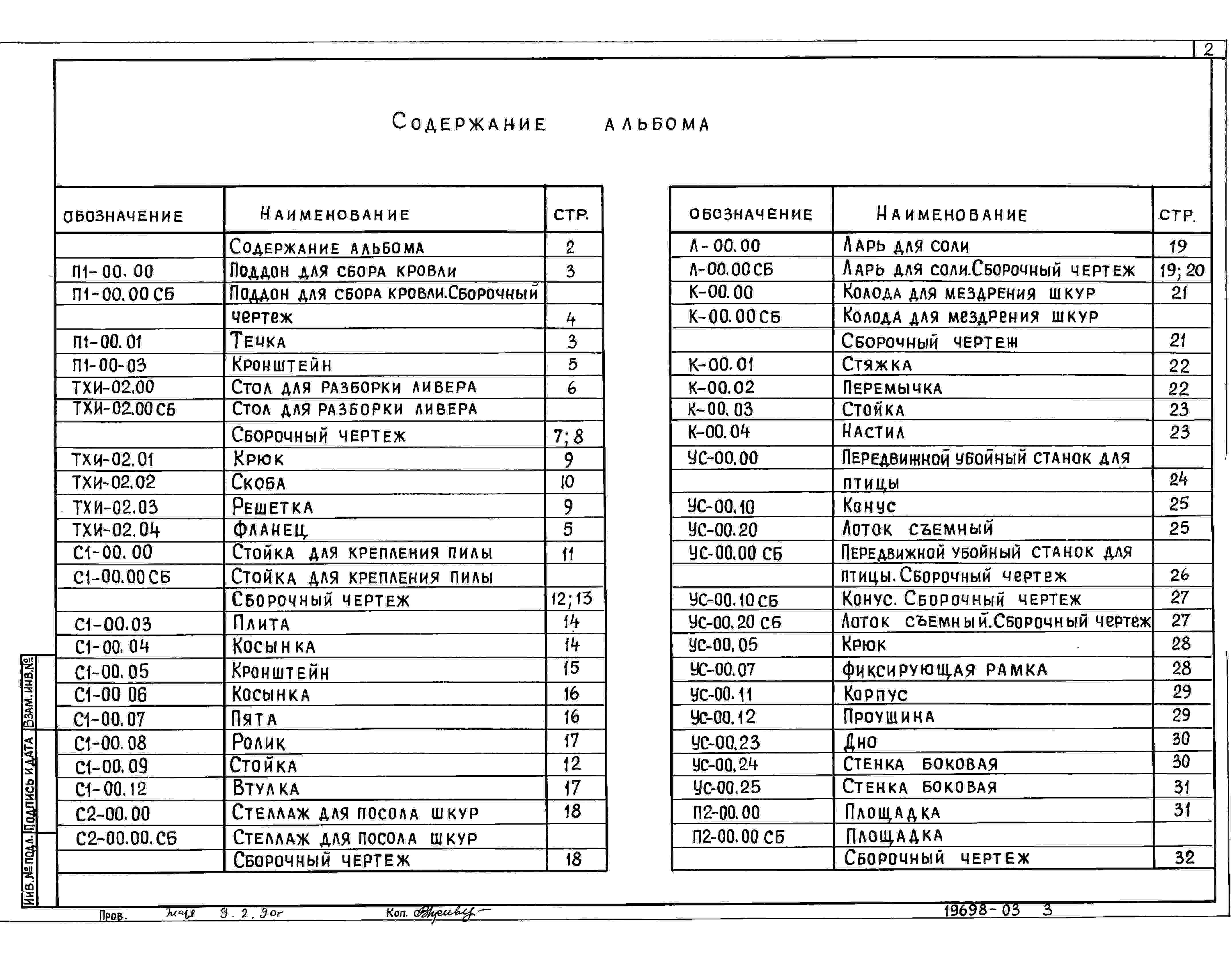

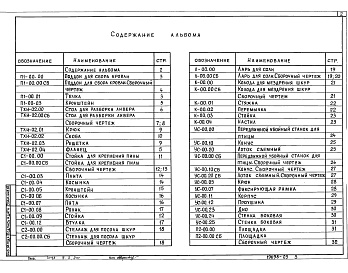

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

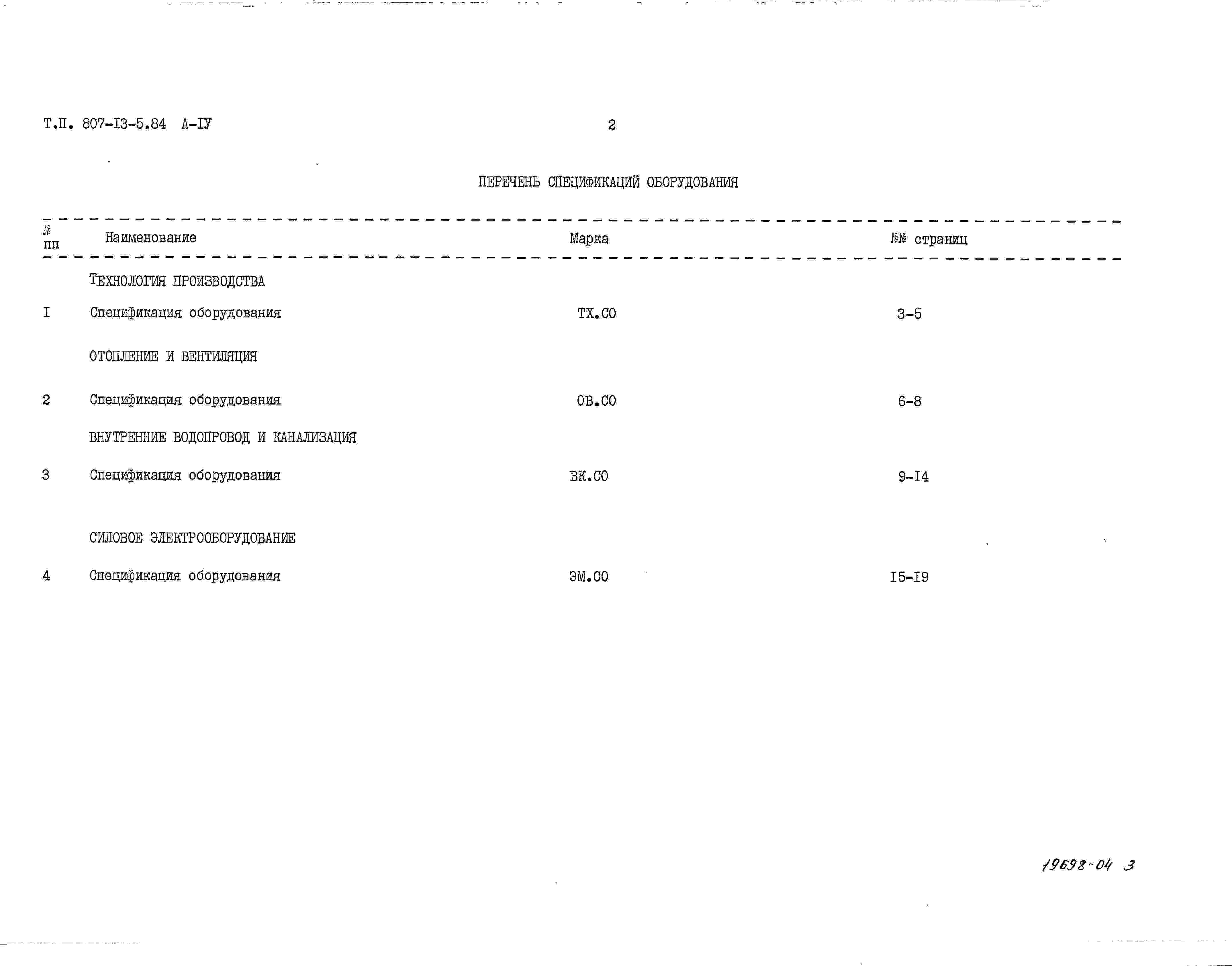

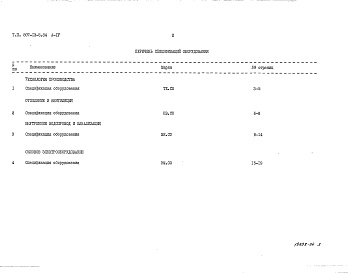

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Сметы.
Новое название альбома:
Альбом 6
Ведомости потребности в материалах
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

БОЙНЯ ДЛЯ ЖИВОТНОВОДЧЕСКИХ И ПТИЦЕВОДЧЕСКИХ ФЕРМ (ПОЛНОСБОРНОЕ ЗДАНИЕ).

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – сборные железобетонные по ГОСТ 24022-80,типоразмеров-2.

Фундаментные балки - сборные железобетонные по серии 1.415-1,вып.1,типоразмеров-2.

Колонны - сборные железобетонные по серии 1.823-1,вып.1,типоразмеров-2.

Фермы – сборные железобетонные по серии 1.063.1-1,вып.1,типоразмеров-2.

Стены – панели из керамзитбетона с γ=800 кг/м3 по серии 1.832.1-9,типоразмеров-3.

Перегородки – сборные железобетонные по серии 1.831-1,вып.1,типоразмеров-5;сборные железобетонные индивидуальные, типоразмеров-8.

Плиты покрытия – сборные железобетонные по серии 1.865.1-4/80,вып.3,типоразмеров-3.

Кровля – асбестоцементные листы унифицированного профиля по деревянной обрешетке.

Утеплитель – минераловатные плиты М-150 на битумном связующем γ=70 кг/м3.

Перемычки – сборные железобетонные по серии 1.138-10,вып.1,типоразмеров-2.

Полы – керамическая плитка, цементно-песчаный раствор.

Окна – деревянные, ГОСТ 12506-81,типоразмеров-1.

Двери – деревянные по ГОСТ 17324-71,типоразмеров-5.

Наибольшая масса монтажного элемента (стеновая панель)-3,6т.

ОТДЕЛКА

Наружная – откосы дверных и оконных проемов штукатурятся цементным раствором.

Внутренняя – штукатурка, окраска, облицовка глазурованной плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – объединенный: хозяйственно-питьевой и производственный. Напор на вводе 12 м. Расчетные расходы воды: хозяйственно-питьевые-0,72 л/с, производственные-0,6 л/с.

Канализация – раздельная: бытовая и производственная.

Отопление – водяное от внешнего источника. Теплоноситель – вода 950-700С.

Вентиляция – естественная, через вытяжные шахты. Приток неорганизованный.

Горячее водоснабжение – централизованное от внешних сетей.

Электроснабжение – от внутриплощадочных электросетей напряжением 380/220В.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Убойная площадка предназначена для убоя животных и птиц на фивотноводческих и птицеводческих фермах.

В составе здания убойной площадки предусмотрены следующие помещения: убоя животных и птицы, посола шкур, холодильной камеры, бытовые.

В помещении для убоя животное привязывают за кольцо, укрепленное в полу.

Оглушают животное проколом продолговатого мозга или ударом деревянного молота в лобную часть головы. С помощью ручной лебедки подвешивают на крюк над поддоном для сбора крови. Кровь из поддона переливают во флягу и передают в холодильную камеру. После обескровливания производится съемка шкуры и нутровка туши. Все операции производятся с площадки. Внутренности передают на стол для разборки. После туалета тушу распиливают электропилой и на тележке перевозят в помещение холодильной камеры, где полтуши взвешивают и хранят в холодильной камере КХС-2-6 в подвешенном состоянии.

Убой птицы производится на передвижном убойном станке. Перед убоем птица закладывается вниз головой в металлический конус. Убой птицы производят вручную подрезанием подъязычной вены ножницами. Дальнейшая обработка тушек (ощипка, потрошение и осмотр) производится на столе.

Рабочие для работы на убойной площадке привлекаются из животноводческих или птицеводческих хозяйств по мере необходимости.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

За расчетный показатель принят 1 м2 общей площади (всего расчетных показателей 102,47). Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Окна деревянные для производственных зданий. Типы, конструкция и размеры
