Серия 2.860-6 Узлы утепленных покрытий с железобетонными плитами и асбестоцементной кровлей для сельскохозяйственных производственных зданий. Выпуск 0 Материалы для проектирования

Общие данные

Номер серии

2.860-6

Наименование серии

Узлы утепленных покрытий с железобетонными плитами и асбестоцементной кровлей для сельскохозяйственных производственных зданий. Выпуск 0 Материалы для проектирования

История изменений

2.860-6
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

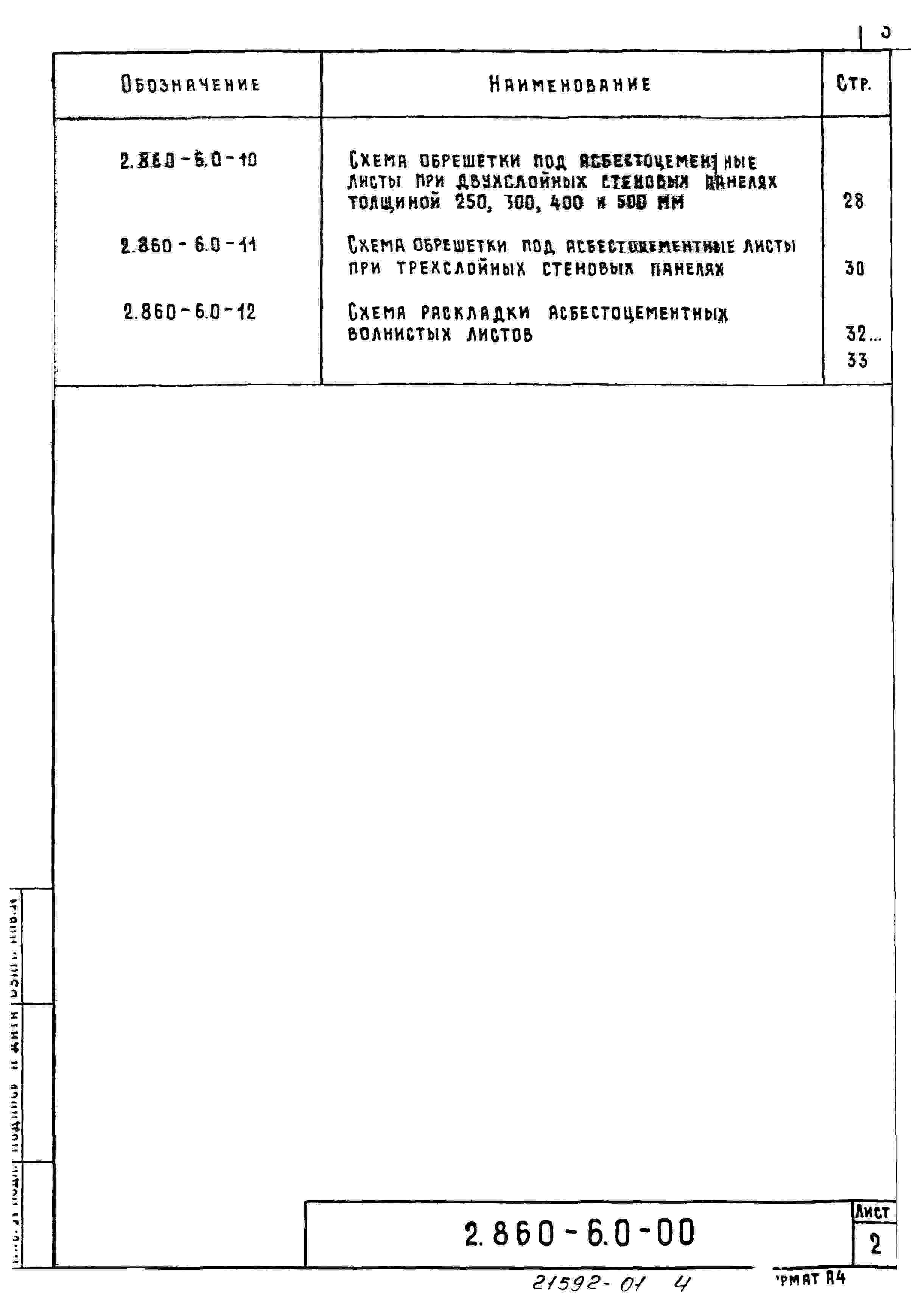

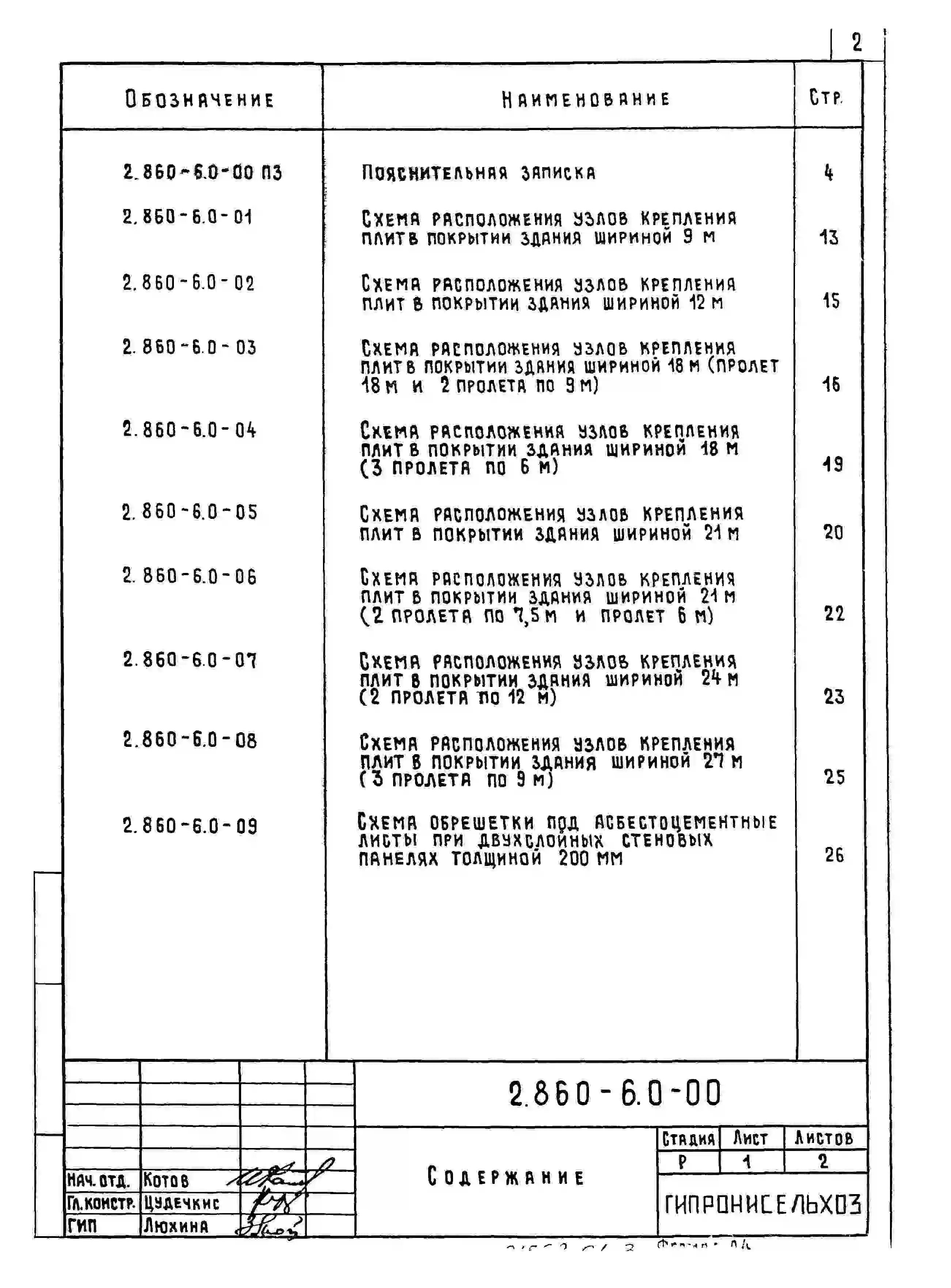

Выпуск 0
Материалы для проектирования.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

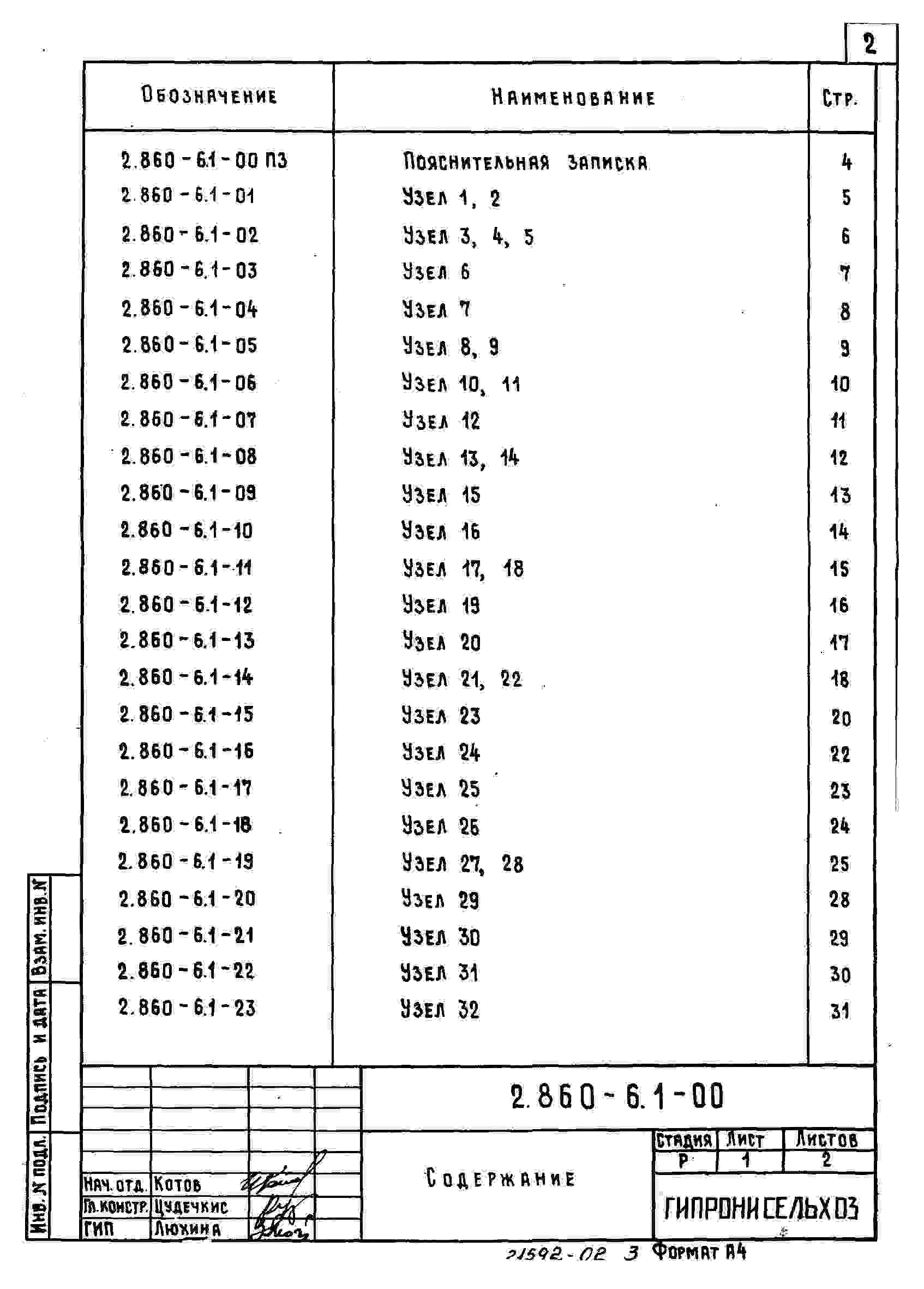

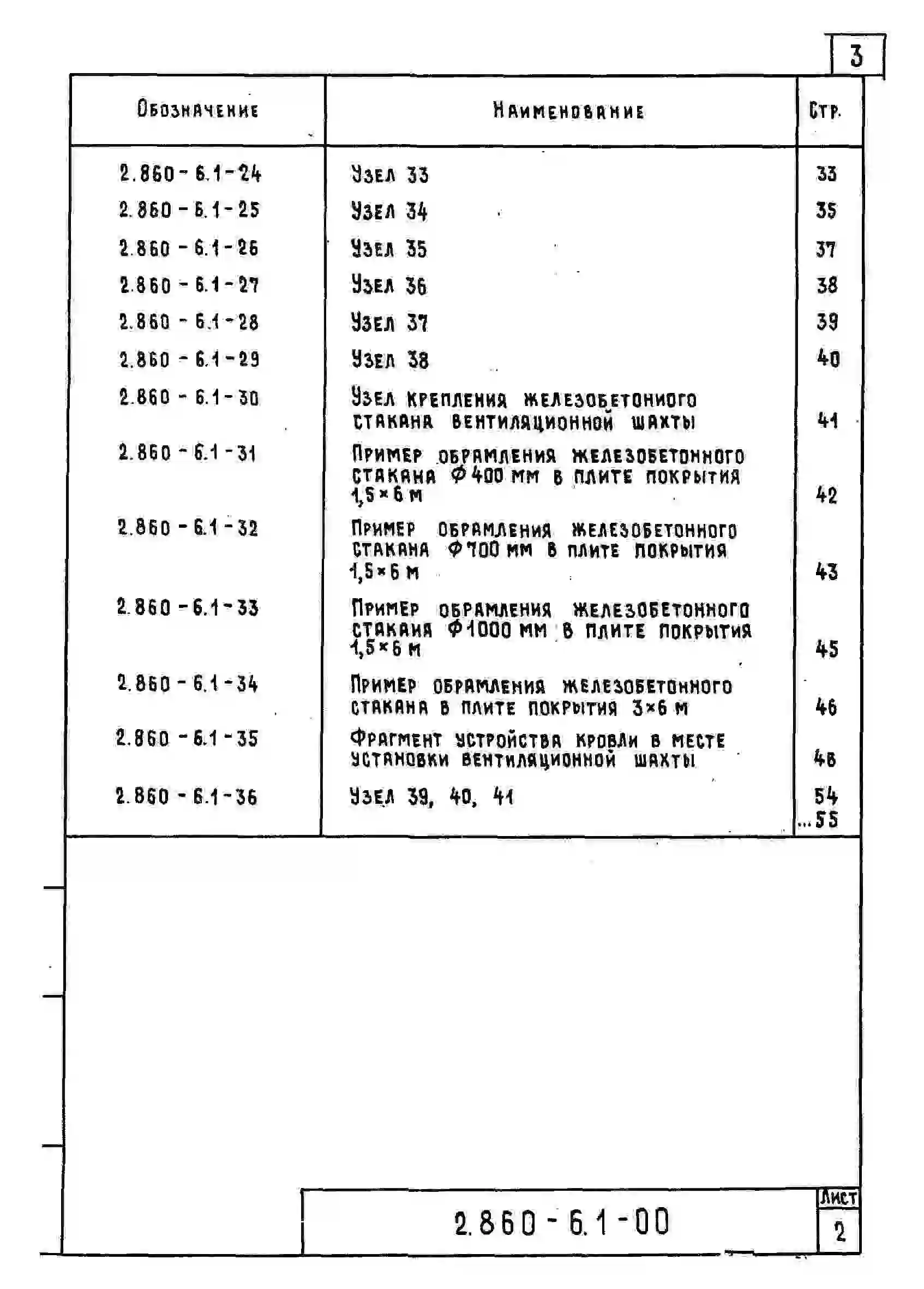

Выпуск 1
Узлы. Рабочие чертежи.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

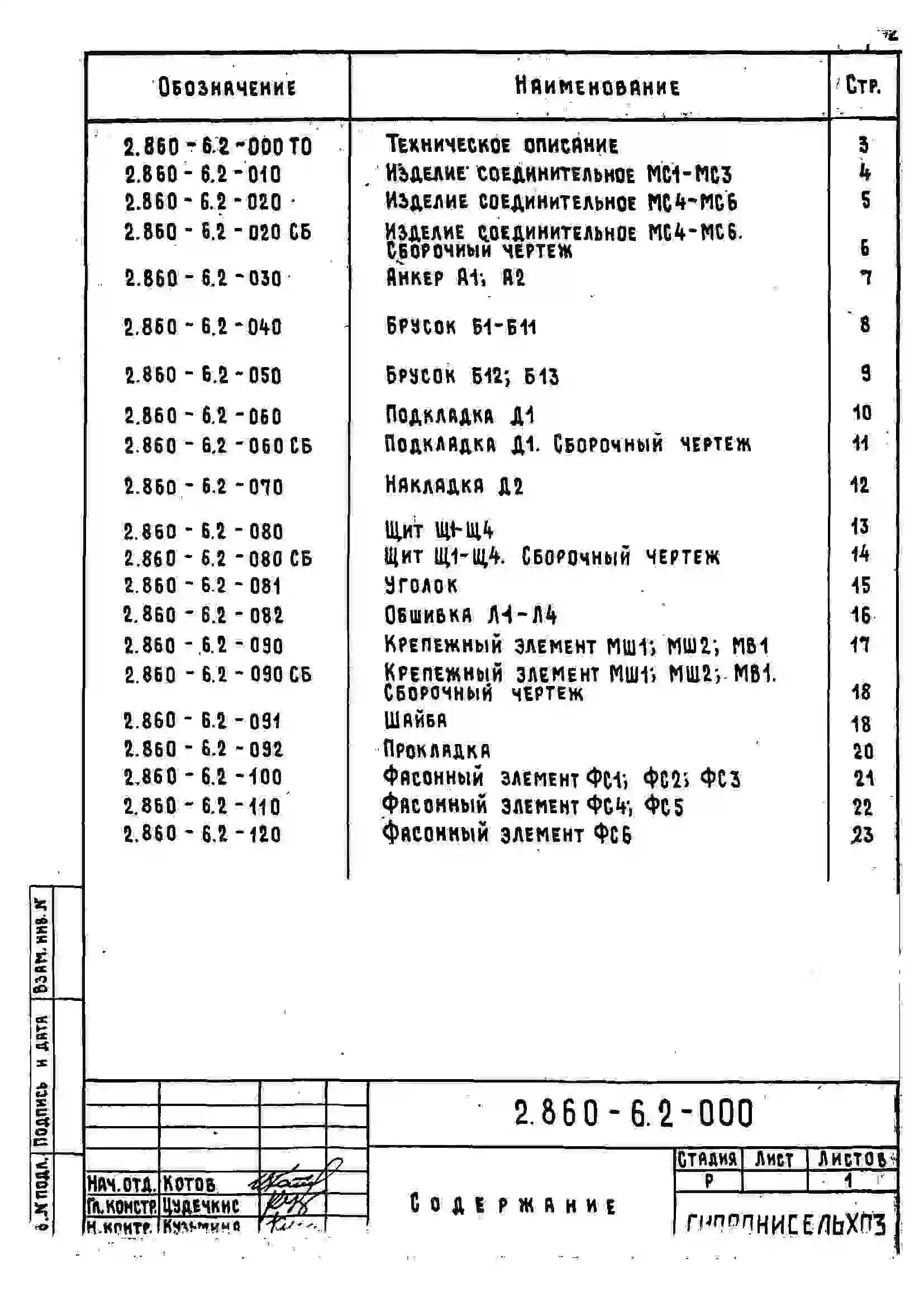

Выпуск 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Серия содержит рабочие чертежи узлов утепленных покрытий с железобетонными плитами и асбестоцементной кровлей.

Узлы серии разработаны применительно к следующим конструкциям и изделиям:
– железобетонные предварительно напряженные односкатные балки для покрытий сельскохозяйственных зданий с уклоном кровли 1:4, серия 1.862.1-5.
– железобетонные балки для покрытий сельских производственных зданий с асбестоцементной кровлей, серия 1.862-2;
– железобетонные рамы для однопролетных сельскохозяйственных зданий с уклоном кровли 1:4, серия 1.822.1-2/82;
– железобетонные стропильные фермы для покрытий зданий с уклоном асбестоцементной кровли 1:4, серия 1.063.1-1;
– железобетонные предварительно напряженные плиты покрытий длиной 6 м для сельскохозяйственных зданий, серия 1.865.1-4/80;
– железобетонные доборные плиты длиной 6 м для покрытий сельскохозяйственных зданий, серия 1.865.1-8.
– стеновые двухслойные панели из легких бетонов для сельскохозяйственных зданий, серия 1.832.1-9;
– трехслойные железобетонные стеновые панели на гибких связях с эффективным утеплителем для сельскохозяйственных зданий, серия 1.832.1-8.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Серия разработана применительно к покрытиям одноэтажных животноводческих и птицеводческих зданий с расчетной сейсмичностью не выше 6 баллов. Конструктивное решение принято в соответствии с ГОСТ 23839-79 «Здания сельскохозяйственных предприятий одноэтажные. Габаритные схемы».

Выпуск 0 настоящей серии содержит: указания по применению узлов при проектировании; схемы расположения плит с маркировкой узлов; схемы расположения обрешетки по плитам с маркировкой узлов; схему раскладки асбестоцементных волнистых листов.

Выпуск 1 серии содержит рабочие чертежи узлов покрытий. Плиты покрытия крепятся к несущим конструкциям покрытия с помощью стальных соединительных изделий на сварке. Асбестоцементная кровля устраивается по деревянной обрешетке.

Выпуск 2 серии содержит рабочие чертежи соединительных изделий, крепежных и фасадных элементов для покрытия сельскохозяйственных зданий.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Настоящая серия разработана взамен серии 2.860-1 вып. 1 и дополнения к вып. 1.


Скоростной напор ветра – 55 кгс/м2 / 0,54 кПа.

Расчетная температура наружного воздуха – минус 50оС.

Вес снегового покрова – 150 кгс/м2 / 1,47 кПа.

Инженерно-геологические условия – обычные.

Степень агрессивности среды – слабо- и среднеагрессивная.
