Типовой проект 805-2-87с.13.88 Птичник на 9,6 тыс. голов родительского стада кур мясного направления. Для южных районов. Птица содержится на глубокой подстилке с применением комплекта оборудования КМК-12А. Размеры здания - 25,5x96 м. Расчетная температура: -10, -

Общие данные

Номер проекта

805-2-87с.13.88

Наименование проекта

Птичник на 9,6 тыс. голов родительского стада кур мясного направления. Для южных районов. Птица содержится на глубокой подстилке с применением комплекта оборудования КМК-12А. Размеры здания - 25,5x96 м. Расчетная температура: -10,

История изменений

805-2-87с.13.88
является заменой

На данный проект имеется

Документация в электронном виде


Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
– Общая пояснительная записка. Технология производства. Архитектурные решения. Конструкции железобетонные.
Новое название альбома:
Альбом 2
– Отопление и вентиляция. Воздухоснабжение. Внутренние водопровод и канализация. Электрическое освещение и силовое электрооборудование. Автоматизация производства.
Новое название альбома:
Альбом 3
– Спецификации оборудования.
Новое название альбома:
Альбом 4
– Сметы.
Новое название альбома:
Альбом 5
– Ведомости потребности в материалах.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ПТИЧНИК НА 9,6 ТЫС. ГОЛОВ РОДИТЕЛЬСКОГО СТАДА КУР МЯСНОГО НАПРАВЛЕНИЯ

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты под колонны – сборные железобетонные башмаки стаканного типа, ГОСТ 24022-80, типоразмеров-4.

Фундаментные балки - сборные железобетонные, серии 1.415.1-2,вып.1,типоразмеров-1.

Колонны - сборные железобетонные, серии 1.823.1-2,вып.0-1,1,типоразмеров-4.

Балки – сборные железобетонные, серии 1.862.1-5,вып.3,типоразмеров-1,серии 1.462-14,вып1,типоразмеров-1.

Перекрытие – сборные железобетонные плиты серии ПК-01-88, типоразмеров-1.

Стены – керамзитобетонные панели, серии 1.832.1-9,вып.0-3,5,типоразмеров-16.

Перегородки - сборные железобетонные серии 1.030.9-2,вып.0,1,6,7,типоразмеров-17, кирпичные.

Покрытие - сборные железобетонные плиты, серии 1.865.1-4/84,вып.1-4,типоразмеров-2.

Кровля – волнистые асбестоцементные листы ГОСТ 16233-77х.

Окна – деревянные, ГОСТ 12506-81,типоразмеров-2.

Полы – бетонные, цементные, линолеумные, из керамической плитки, цементно-песчаные.

Двери – деревянные серии 1.136.5-19, типоразмеров-1,серии 1.136-10,типоразмеров-3,серии 2.435-6,вып.5,типоразмеров-2.

Ворота – деревянные распашные ГОСТ 18853-73х, типоразмеров-1.

Наибольшая масса монтажного элемента (стеновая панель)-3,6т.

ОТДЕЛКА

Наружная – панели с фактурным слоем заводского изготовления, кирпичные участки стен со штукатуркой под панель. Откосы проемов штукатурить.

Внутренняя – штукатурка бытовых; известковая, водоэмульсионная и эмалевая окраска, облицовка керамической плиткой. Окраска столярных изделий эмалями ПФ-223,ГОСТ 14923-78х и ПФ-115,ГОСТ 6465-76х, защита металлических конструкций перхлорвиниловыми эмалями ХВ-1100,ГОСТ6993-79х, по грунтовке ХС-010,ГОСТ 9355-81.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водоснабжение – объединенный хозяйственно-питьевой и производственный от наружных сетей. Потребный напор на вводе 12 м. Расчетный расход: на хозяйственно-питьевые нужды-0,22 л/с, на производственные нужды-0,44л/с.

Канализация – бытовая и производственная в наружную сеть.

Отопление – водяное от котельной. Параметры теплоносителя – вода 150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением.

Горячее водоснабжение – открытый водоразбор из тепловой сети.

Воздухоснабжение – местное от передвижного компрессора.

Электроснабжение – от электросети напряжением 380/220 В.

Электроосвещение – лампами накаливания и люминесцентными.

Устройства связи – радио, телефон.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Птичник предназначен для содержания 9,6 тыс. голов родительского стада кур.

Здание птичника состоит из 2-х помещений для птицы, отделяемых друг от друга вентиляционным отсеком, и подсобных помещений, расположенных в торце. Каждое помещение для птицы разделено на 3 секции. Вместимость секции 1600 голов. Плотность посадки птицы 5,09 головы на 1м2. Птица выращивается на подстилке при искусственном освещении с регулируемым по заданной программе световым режимом. Механизация технологических процессов в птичнике решена на базе двух комплектов оборудования КМК-12А с ограниченным кормлением.

Кормление птицы осуществляется сухими полнорационными комбикормами, которые доставляются к зданию птичника загрузчиком кормов ЗСК (ССК)-10 и загружаются в бункера БСК-10. Из бункеров корм подается спиральным транспортером к приемному бункеру кормораздатчика РКД-Ф-2А и далее по кормопроводам канатно-дисковым механизмом в бункерные кормушки. Фронт кормления 10,6 см на 1 голову. Минеральную подкормку птица получает из бункерной кормушки, загружаемой вручную. Поение птицы осуществляется из желобковых поилок. Фронт поения 6,8 см на 1 голову.

Яйца собираются вручную и перевозятся по проходу системой транспортирования яиц.

Для распыления лечебных, вакцинных и дезинфекционных аэрозолей в помещениях для птицы проложен стационарный трубопровод для подачи сжатого воздуха, к которому подсоединяются распылители РССЖ, САГ-1 или комплект ТАН. Для очистки и дезинфекции воздуха, облучения птицы в помещении для птицы подвешиваются облучатели КСО-3 («Кулон»).

При смене поголовья перед уборкой производится подготовка оборудования: снимаются кормушки, поддоны и кронштейны, кормораздатчик поднимается системой подъема кормопровода, поднимаются желобковые поилки. Загрязненная подстилка убирается машиной МГУ или трактором с навесным бульдозерным оборудованием. Птичник и все оборудование моются с помощью машины ОМ-22613 и дезинфицируются автодезустановкой УДС. Сточная вода от мытья оборудования и птичника поступает в горизонтальный отстойник непрерывного действия, расположенный под полом птичника, и далее по трубопроводу в канализационную сеть.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расчетный показатель-1000 голов птицы. Расчетных единиц-9,6. Показатели приведены для сейсмичности 8 баллов. Сметная документация составлена в нормах и ценах 1984 года. Разработан вариант трубопроводов канализации из полиэтиленовых труб. Проект разработан взамен ТП 805-2-50с.85.

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Ворота деревянные распашные для производственных зданий и сооружений. Технические условия (с Изменением N 1)
Эмали ПФ-223. Технические условия (с Изменениями N 1, 2, 3)
Эмали ПФ-115. Технические условия (с Изменениями N 1-5)

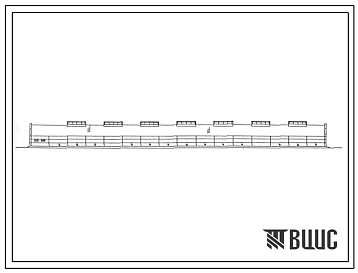

Изображения
