Типовой проект 803-9-98с.91 Пункт первичной обработки каракуля до 5 тыс. шкурок в сезон (стены кирпичные).

Общие данные

Номер проекта

803-9-98с.91

Наименование проекта

Пункт первичной обработки каракуля до 5 тыс. шкурок в сезон (стены кирпичные).

На данный проект имеется

Документация в электронном виде


Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
ПЗ Пояснительная записка
Новое название альбома:
Альбом 2
ТХ Технология производства АС Архитектурно-строительные решения ОВ Отопление и вентиляция ВК Внутренние водопровод и канализация ЭМ Силовое электрооборудование и электрическое освещение СС Охранно-пожарная сигнализация СО Спецификации оборудования
Новое название альбома:
Альбом 3
С Сметы ВМ Ведомости потребности в материалах
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – монолитные из бетона класса В 3,5

Стены и перегородки из кирпича КР75/1650/15 ГОСТ 530-80

Покрытие – сборные железобетонные плиты серии 1.865.1-4/89, вып. 1 (типоразмеров-1)

Кровля – рулонная 4-х слойная

Полы – линолеумные, бетонные и из керамической плитки

Окна – по ГОСТ 12506-81 (типоразмеров-2)

Двери – по ГОСТ 14624-84, ГОСТ 6629-88 (типоразмеров-5)

Наибольшая масса монтажного элемента (плита покрытия) – 2,9 т

ОТДЕЛКА

НАРУЖНАЯ

Расшивка IIIВов

ВНУТРЕННЯЯ

Штукатурка, окраска эмалями и известковая окраска

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – объединенный: хозяйственно-питьевой и производственный. Напор на вводе – 10,0 м

Канализация – раздельная: хозяйственно-бытовая и производственная

Отопление – электрообогревателями ЭОКС-2,0/1,5-И1

Вентиляция – приточная, механическая с подогревом воздуха в электрокалорифере, вытяжная – механическая и естественная

Горячее водоснабжение – децентрализованное от электроводонагревателя

Электроснабжение – от низковольтных сетей напряжением 380/220 В

Слаботочные устройства – охранно-пожарная сигнализация

СТЕПЕНЬ ОГНЕСТОЙКОСТИ – вторая

РАСЧЕТНАЯ ТЕМПЕРАТУРА НАРУЖНОГО ВОЗДУХА – минус 150С

КЛИМАТИЧЕСКИЕ РАЙОНЫ – Ш и 1У

ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ – обычные

СЕЙСМИЧНОСТЬ – 7 (основное решение) и 8 баллов

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Пункт первичной обработки каракуля является сезонным предприятием и предназначен для приема и убоя каракульских ягнят, обработки сычугов, павших и мертворожденных ягнят, обезжиривания и консервирования шкурок до 5 тысяч штук в сезон.

На пункт ягнята 1…3 дневного возраста поступают ежедневно с близлежащих овцеферм. Сменная производительность пункта 120 шкурок.

Убой, обескровливание, раскрой-забеловка шкурок на тушках, съемка шкурок, нутровка тушек, отделение сычуга проводится в убойном отделении на рабочих местах, состоящих из стола-накопителя М6-ФУН и стола-вешала СВ-1.

Обезжиривание шкурок, очистка их от прирезей мяса, жира, грязи и крови осуществляется на посту мездрения ПМ-1.

Засолка шкурок, укладка их в штабели на каждый ярус тары-оборудования Я1-ФТТ и выдержка в течение 3…4 дней проводится в консервировочном отделении. Очищенные от соли после консервирования шкурки вывозятся на площадку для естественной сушки, продолжительность которой составляет 1…2 суток.

После сушки производится механическая очистка шкурок на станке СЧС-2, их отлежка в штабелях в течение 3-х суток, последующая сортировка и укладка в штабели по сортам для временного хранения до отправки на завод.

Обработка сычугов осуществляется в сычужном отделении и заключается в удалении содержимого сычуга, надувании его, сушке, сортировке и упаковке.

Обработка павших и мертворожденных ягнят производится в конце смены.

Выпотрошенные кондиционные тушки ягнят загружаются в холодильные шкафы ШХ-0,4М для временного хранения их до реализации.

Некондиционные тушки, отходы убоя ягнят собираются в соответствующие контейнеры и ежедневно отправляются для дальнейшей переработки на мясо-костную муку.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Проектом предусмотрен вариант водопровода и канализации из пластмассовых труб.

Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
ГОСТ 24530-80 Упоры шаговые шарнирные. Конструкция и размеры (с Изменением N 1)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция

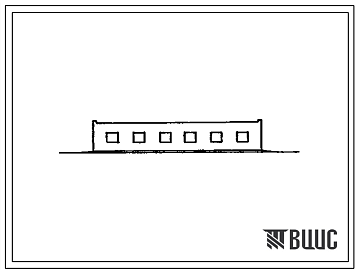

Изображения
