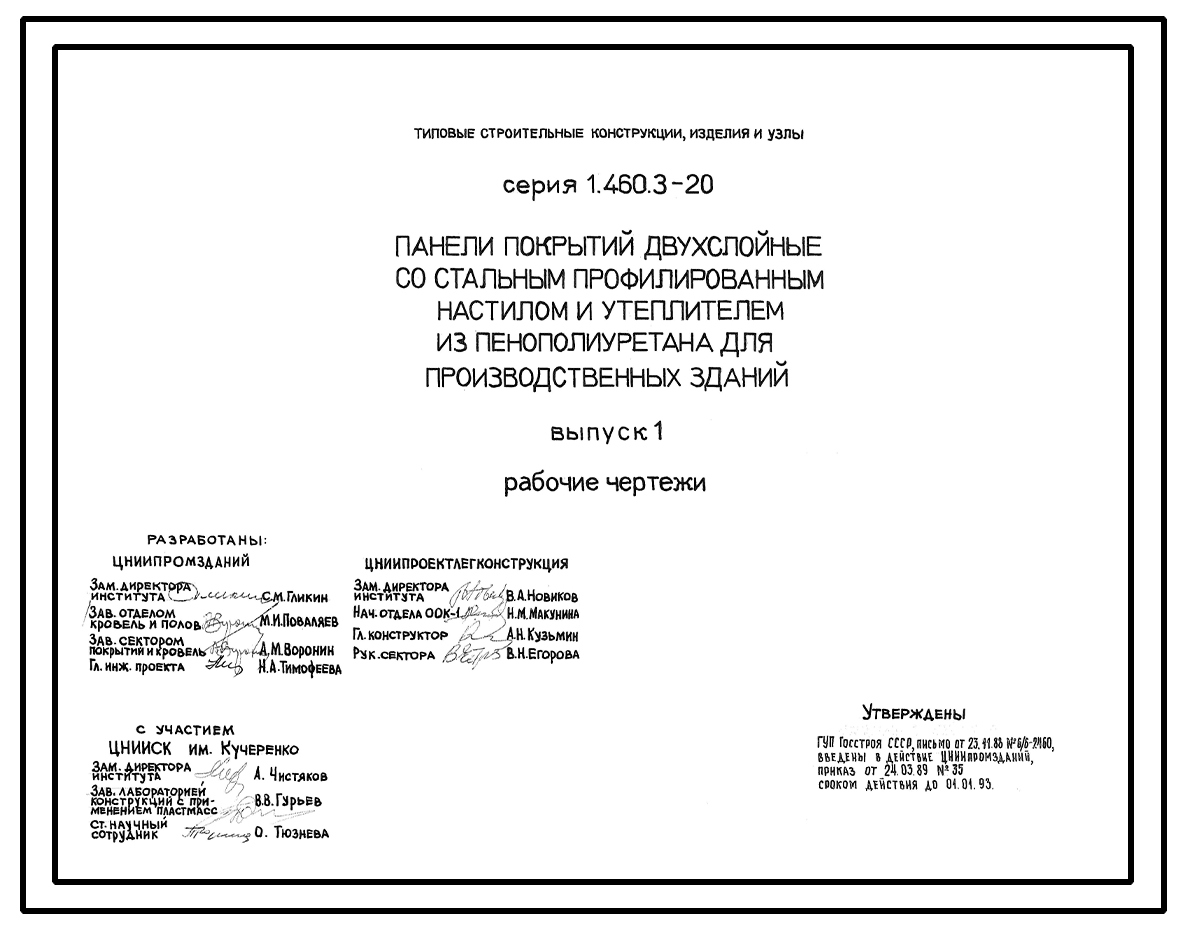

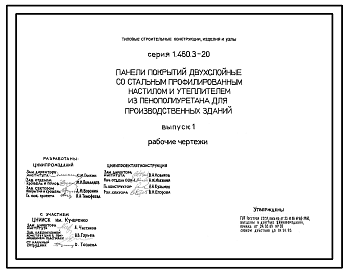

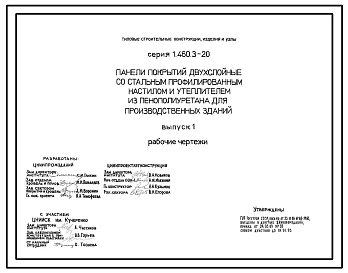

Серия 1.460.3-20 Панели покрытий двухслойные со стальным профилированным настилом и утеплителем из пенополиуретана для производственных зданий. Выпуск 1 Рабочие чертежи

Общие данные

Номер серии

1.460.3-20

Наименование серии

Панели покрытий двухслойные со стальным профилированным настилом и утеплителем из пенополиуретана для производственных зданий. Выпуск 1 Рабочие чертежи

На данный проект имеется

Документация в электронном виде


Чертежи

формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

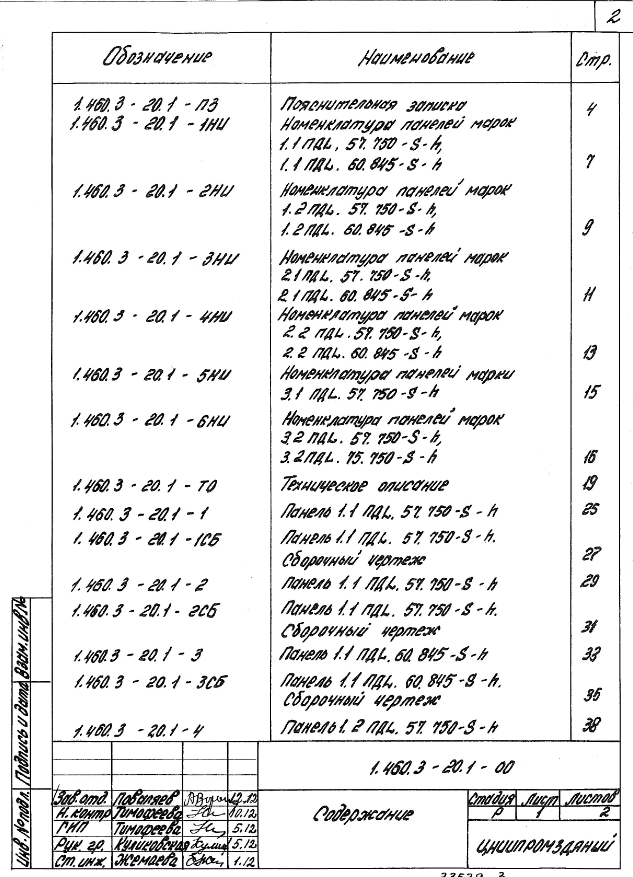

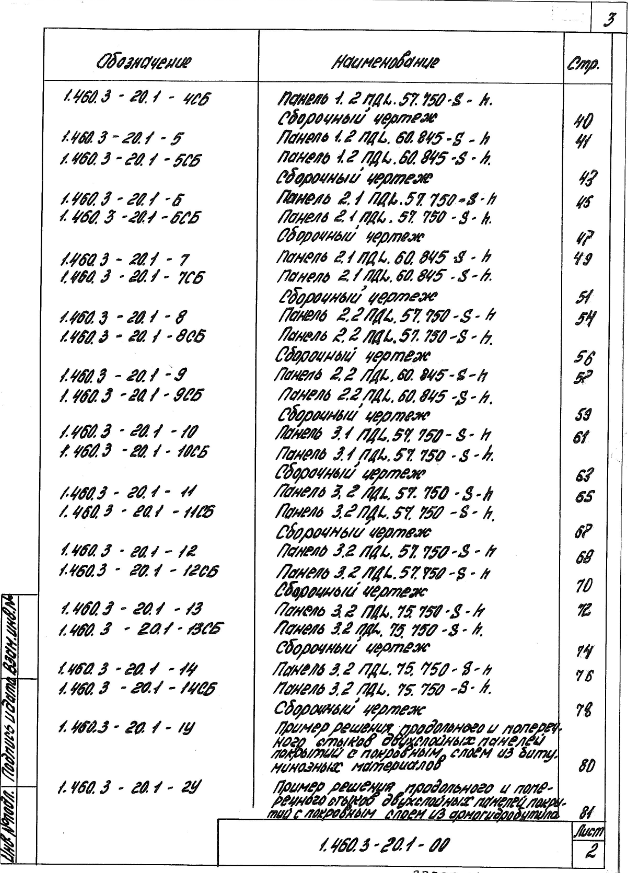

Состав проекта
Выпуск 1. Рабочие чертежи.

Объем проектных материалов, приведенных к формату А4, – 82 форматки.
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Выпуск 1 включает рабочие чертежи и номенклатуру двухслойных панелей покрытий, пояснительную записку, техническое описание, примеры решений продольных и поперечных стыков панелей.

Панели покрытий изготавливаются на механизированных линиях непрерывного действия или стендовым способом и представляют собой многослойную конструкцию, состоящую из несущего стального профилированного листа, покровного слоя и вспененного между ними заливочного пенополиуретана.

Для изготовления панелей применяются стальные оцинкованные, а также оцинкованные с защитно-декоративными лакокрасочными покрытиями холодногнутые листовые профили с трапециевидной формой гофра по ГОСТ 24045-86, толщина профилированных листов 0,7; 0,8; 0,9 мм. В качестве покровного слоя для двухслойных панелей приняты рулонные материалы, отвечающие требованиям главы СНиП П-26-76 «Кровли» – рубероид по ГОСТ 10923-82, пергамин по ГОСТ 2697-83, армогидробутил по ТУ 21-27-96-82.

Панели по очертанию поперечного сечения продольных кромок подразделяются на типы 1, 2, 3 (согласно черт. 1 ГОСТ 24524-80).

Размеры панелей, мм:
длина 3000…12400;
ширина – определяется маркой стального гнутого профиля панели, принятого по ГОСТ 24045-86;
высота (толщина с учетом профиля настилов) от 87 до 175.

Панели укладываются на прогоны, устанавливаемые с шагом 3 м, 4 м или 1,5 м у перепадов высот кровли (в местах возможного образования снеговых мешков), если это требуется по расчету, и крепятся к несущим элементам при помощи самонарезающих винтов, между собой – комбинированными заклепками.

Решения основных узлов покрытий с применением двухслойных панелей разработаны в серии 2.460-16 «Узлы покрытий одноэтажных производственных зданий из двухслойных панелей» выпуски 0, 1, 2. Кровли рулонные, отвод воды по внутренним водостокам.


НОМЕНКЛАТУРА ПАНЕЛЕЙ

Марки двухслойных панелей типа 1:
1.1ПДL.57.750-0,7-3; 1.1ПДL.57.750-0,8-3; 1.1ПДL.57.750-0,7-4; 1.1ПДL.57.750-0,8-4; 1.1ПДL.57.750-0,7-5; 1.1ПДL.57.750-0,8-5; 1.1ПДL.57.750-0,7-6; 1.1ПДL.57.750-0,8-6; 1.1ПДL.57.750-0,7-8; 1.1ПДL.57.750-0,8-8; 1.1ПДL.57.750-0,7-10; 1.1ПДL.57.750-0,8-10; 1.1ПДL.60.845-0,7-3; 1.1ПДL.60.845-0,8-3; 1.1ПДL.60.845-0,9-3; 1.1ПДL.60.845-0,7-4; 1.1ПДL.60.845-0,8-4; 1.1ПДL.60.845-0,9-4; 1.1ПДL.60.845-0,7-5; 1.1ПДL.60.845-0,8-5; 1.1ПДL.60.845-0,9-5; 1.1ПДL.60.845-0,7-6; 1.1ПДL.60.845-0,8-6; 1.1ПДL.60.845-0,9-6; 1.1ПДL.60.845-0,7-8; 1.1ПДL.60.845-0,8-8; 1.1ПДL.60.845-0,9-8; 1.1ПДL.60.845-0,7-10; 1.1ПДL.60.845-0,8-10; 1.1ПДL.60.845-0,9-10; 1.2ПДL.57.750-0,7-3; 1.2ПДL.57.750-0,8-3; 1.2ПДL.57.750-0,7-4; 1.2ПДL.57.750-0,8-4; 1.2ПДL.57.750-0,7-5; 1.2ПДL.57.750-0,8-5; 1.2ПДL.57.750-0,7-6; 1.2ПДL.57.750-0,8-6; 1.2ПДL.57.750-0,7-8; 1.2ПДL.57.750-0,8-8; 1.2ПДL.57.750-0,7-10; 1.2ПДL.57.750-0,8-10; 1.2ПДL.60.845-0,7-3; 1.2ПДL.60.845-0,8-3; 1.2ПДL.60.845-0,9-3; 1.2ПДL.60.845-0,7-4; 1.2ПДL.60.845-0,8-4; 1.2ПДL.60.845-0,9-4; 1.2ПДL.60.845-0,7-5; 1.2ПДL.60.845-0,8-5; 1.2ПДL.60.845-0,9-5; 1.2ПДL.60.845-0,7-6; 1.2ПДL.60.845-0,8-6; 1.2ПДL.60.845-0,9-6; 1.2ПДL.60.845-0,7-8; 1.2ПДL.60.845-0,8-8; 1.2ПДL.60.845-0,9-8; 1.2ПДL.60.845-0,7-10; 1.2ПДL.60.845-0,8-10; 1.2ПДL.60.845-0,9-10.

Марки двухслойных панелей типа 2:
2.1ПДL.57.750-0,7-3; 2.1ПДL.57.750-0,8-3; 2.1ПДL.57.750-0,7-4; 2.1ПДL.57.750-0,8-4; 2.1ПДL.57.750-0,7-5; 2.1ПДL.57.750-0,8-5; 2.1ПДL.57.750-0,7-6; 2.1ПДL.57.750-0,8-6; 2.1ПДL.57.750-0,7-8; 2.1ПДL.57.750-0,8-8; 2.1ПДL.57.750-0,7-10; 2.1ПДL.57.750-0,8-10; 2.1ПДL.60.845-0,7-3; 2.1ПДL.60.845-0,8-3; 2.1ПДL.60.845-0,9-3; 2.1ПДL.60.845-0,7-4; 2.1ПДL.60.845-0,8-4; 2.1ПДL.60.845-0,9-4; 2.1ПДL.60.845-0,7-5; 2.1ПДL.60.845-0,8-5; 2.1ПДL.60.845-0,9-5; 2.1ПДL.60.845-0,7-6; 2.1ПДL.60.845-0,8-6; 2.1ПДL.60.845-0,9-6; 2.1ПДL.60.845-0,7-8; 2.1ПДL.60.845-0,8-8; 2.1ПДL.60.845-0,9-8; 2.1ПДL.60.845-0,7-10; 2.1ПДL.60.845-0,8-10; 2.1ПДL.60.845-0,9-10; 2.2ПДL.57.750-0,7-3; 2.2ПДL.57.750-0,8-3; 2.2ПДL.57.750-0,7-4; 2.2ПДL.57.750-0,8-4; 2.2ПДL.57.750-0,7-5; 2.2ПДL.57.750-0,8-5; 2.2ПДL.57.750-0,7-6; 2.2ПДL.57.750-0,8-6; 2.2ПДL.57.750-0,7-8; 2.2ПДL.57.750-0,8-8; 2.2ПДL.57.750-0,7-10; 2.2ПДL.57.750-0,8-10; 2.2ПДL.60.845-0,7-3; 2.2ПДL.60.845-0,8-3; 2.2ПДL.60.845-0,9-3; 2.2ПДL.60.845-0,7-4; 2.2ПДL.60.845-0,8-4; 2.2ПДL.60.845-0,9-4; 2.2ПДL.60.845-0,7-5; 2.2ПДL.60.845-0,8-5; 2.2ПДL.60.845-0,9-5; 2.2ПДL.60.845-0,7-6; 2.2ПДL.60.845-0,8-6; 2.2ПДL.60.845-0,9-6; 2.2ПДL.60.845-0,7-8; 2.2ПДL.60.845-0,8-8; 2.2ПДL.60.845-0,9-8; 2.2ПДL.60.845-0,7-10; 2.2ПДL.60.845-0,8-10; 2.2ПДL.60.845-0,9-10.

Марки двухслойных панелей типа 3:
3.1ПДL.57.750-0,7-3; 3.1ПДL.57.750-0,8-3; 3.1ПДL.57.750-0,7-4; 3.1ПДL.57.750-0,8-4; 3.1ПДL.57.750-0,7-5; 3.1ПДL.57.750-0,8-5; 3.1ПДL.57.750-0,7-6; 3.1ПДL.57.750-0,8-6; 3.1ПДL.57.750-0,7-8; 3.1ПДL.57.750-0,8-8; 3.1ПДL.57.750-0,7-10; 3.1ПДL.57.750-0,8-10; 3.2ПДL.57.750-0,7-3; 3.2ПДL.57.750-0,8-3; 3.2ПДL.57.750-0,7-4; 3.2ПДL.57.750-0,8-4; 3.2ПДL.57.750-0,7-5; 3.2ПДL.57.750-0,8-5; 3.2ПДL.57.750-0,7-6; 3.2ПДL.57.750-0,8-6; 3.2ПДL.57.750-0,7-8; 3.2ПДL.57.750-0,8-8; 3.2ПДL.57.750-0,7-10; 3.2ПДL.57.750-0,8-10; 3.2ПДL.75.750-0,8-3; 3.2ПДL.75.750-0,9-3; 3.2ПДL.75.750-0,8-4; 3.2ПДL.75.750-0,9-4; 3.2ПДL.75.750-0,8-5; 3.2ПДL.75.750-0,9-5; 3.2ПДL.75.750-0,8-6; 3.2ПДL.75.750-0,9-6; 3.2ПДL.75.750-0,8-8; 3.2ПДL.75.750-0,9-8; 3.2ПДL.75.750-0,8-10; 3.2ПДL.75.750-0,9-10.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Панели двухслойные предназначены для устройства покрытий производственных зданий промышленных предприятий, эксплуатируемых в неагрессивных средах, слабоагрессивных и с относительной влажностью воздуха внутри помещений не более 60%, возводимых:
в I–V районах по весу снегового покрова;
в I–IV районах по ветровому давлению;
в районах несейсмических и с сейсмичностью до 7 баллов.

Допускаемые расчетные и нормативные нагрузки для двухслойных панелей покрытий с утеплителем из пенополиуретана приведены в таблице 1 технического описания серии 1.460.3-20, вып. 1.

Предельные разрушающие нагрузки для двухслойных панелей покрытий приведены в таблице 2 технического описания серии 1.460.3-20, вып. 1.

Двухслойные панели покрытий с утеплителем из пенополиуретана могут применяться в зданиях III, IV, IVа и V степеней огнестойкости согласно СНиП 2.01.02-85 «Противопожарные нормы» (п. 1.1, таблица 1).

Ветровое давление – 48 кгс/м2 / 0,48 кПа.

Вес снегового покрова – 200 кгс/м2 / 2,0 кПа.

Степень агрессивности среды – неагрессивная и слабоагрессивная.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Двухслойные панели обозначают марками в соответствии с приведенной схемой.

X.X1 X2 X3.X4.X5 –X6 X7* X8* –X9

X.X1 – тип панели (1, 2, 3); тип покровного слоя: 1 – рубероид или пергамин; 2 – армогидробутил;
X2 – обозначение вида конструкции (панель двухслойная – ПД);
X3.X4.X5 – условное обозначение профилированного листа (длина в см, высота в мм, ширина в мм);
X6 X7 X8 – толщина стального профилированного листа S в мм, материал исходной заготовки профилированного листа, наличие лакокрасочного покрытия профилированного листа в зависимости от степени воздействия среды;
X9 – толщина теплоизоляции h в см.

*) Материал исходной заготовки профилированного листа (п. 1.1.2 ГОСТ 24045-86) и наличие лакокрасочного покрытия по поверхностям С, Д (п. 1.1.3 ГОСТ 24045-86) в зависимости от степени воздействия среды (для неагрессивной – А, для слабоагрессивной – В) добавляются в конкретном проекте.

Пример обозначения двухслойных панелей:
1.2ПД1200.60.845-0,8-8 – панель двухслойная типа 1, с покровным слоем из армогидробутила с профилированным листом длиной 1200 см, высотой 60 мм, шириной 845 мм, толщиной листа 0,8 мм и толщиной теплоизоляционного слоя 8 см.

Нормативные документы

Номер документа
Наименование
Изменение N 1 Пергамин кровельный. Технические условия
Панели стальные двухслойные покрытий зданий с утеплителем из пенополиуретана. Технические условия
