Серия 1.465.1-20 Плиты железобетонные ребристые размером 1,5х6 м для покрытий одноэтажных производственных зданий. Выпуск 0 Материалы для проектирования

Общие данные

Номер серии

1.465.1-20

Наименование серии

Плиты железобетонные ребристые размером 1,5х6 м для покрытий одноэтажных производственных зданий. Выпуск 0 Материалы для проектирования

История изменений

1.465.1-20
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

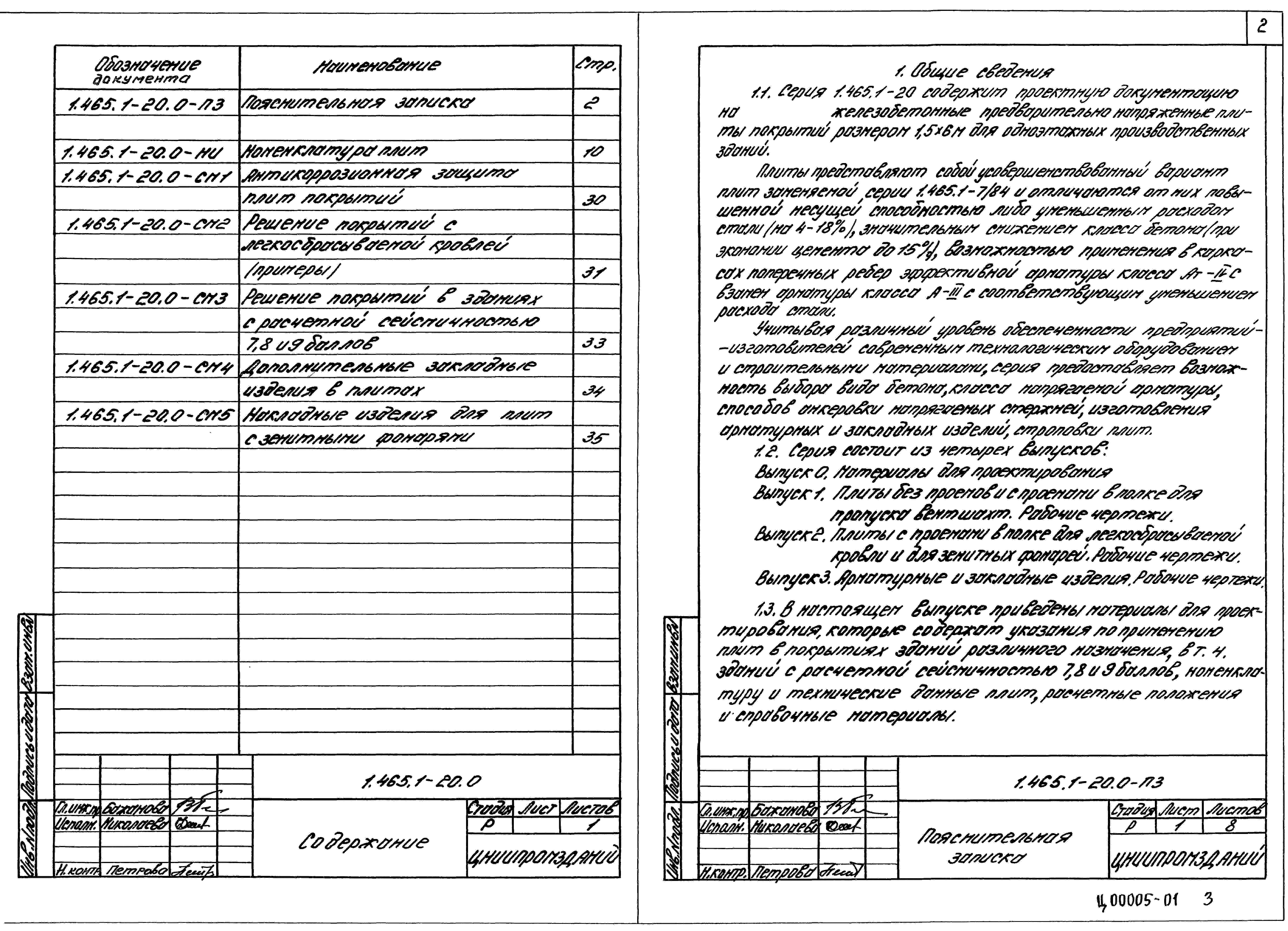

Выпуск 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

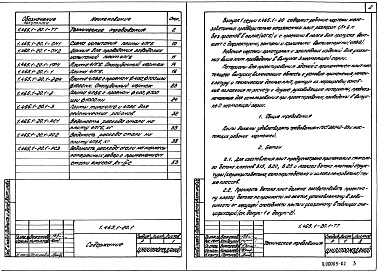

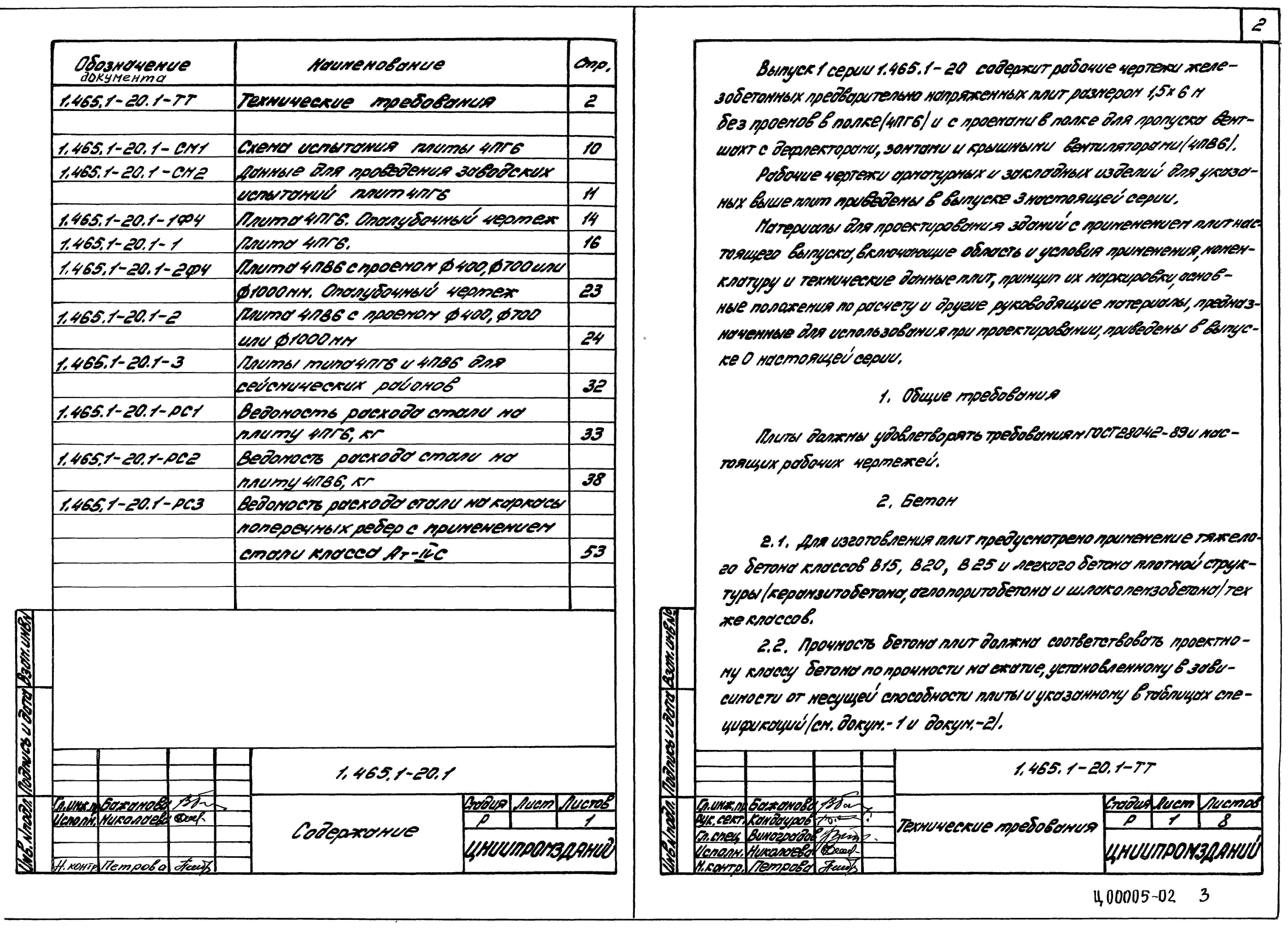

Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

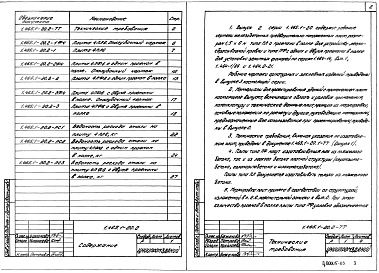

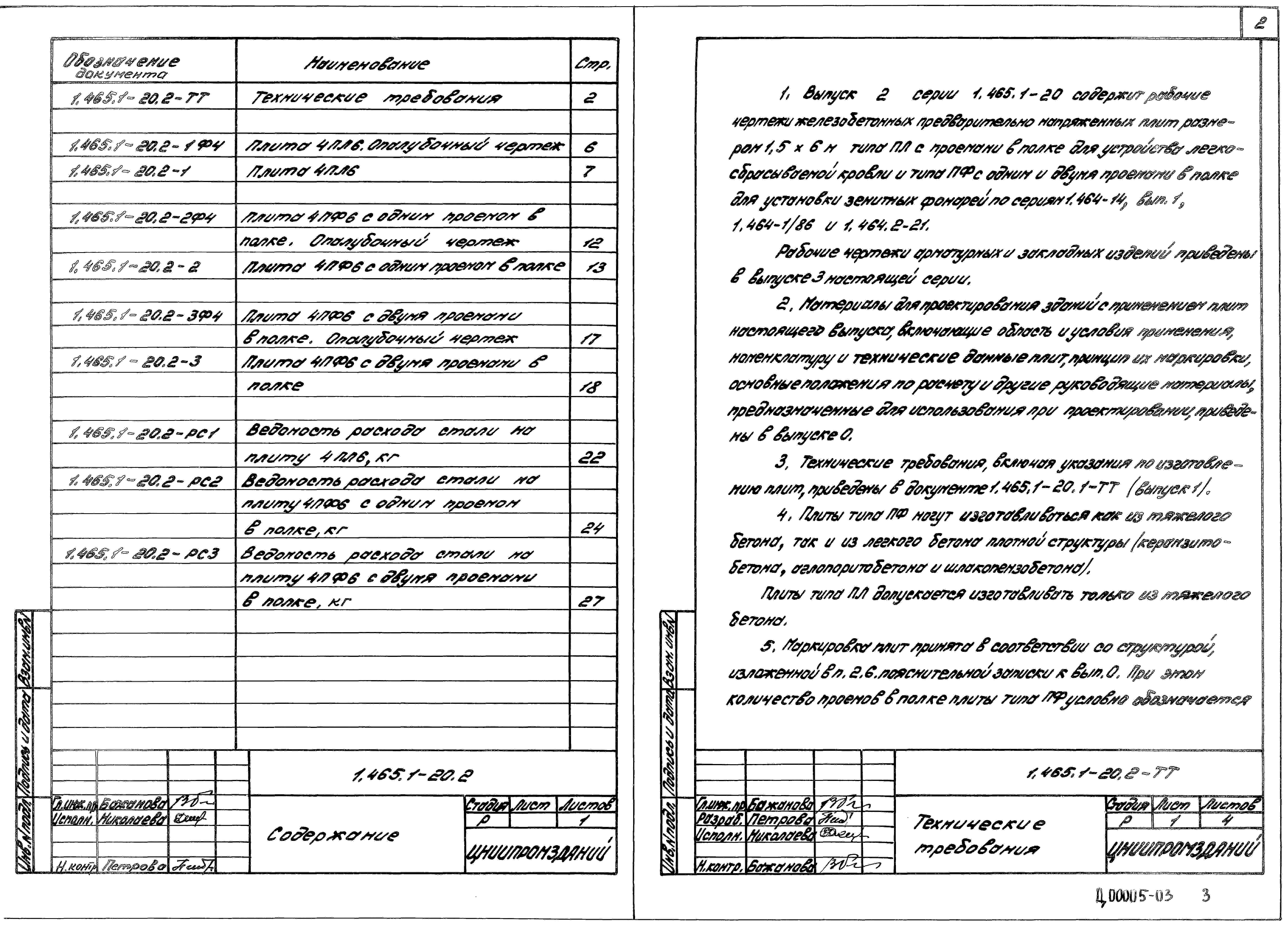

Выпуск 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

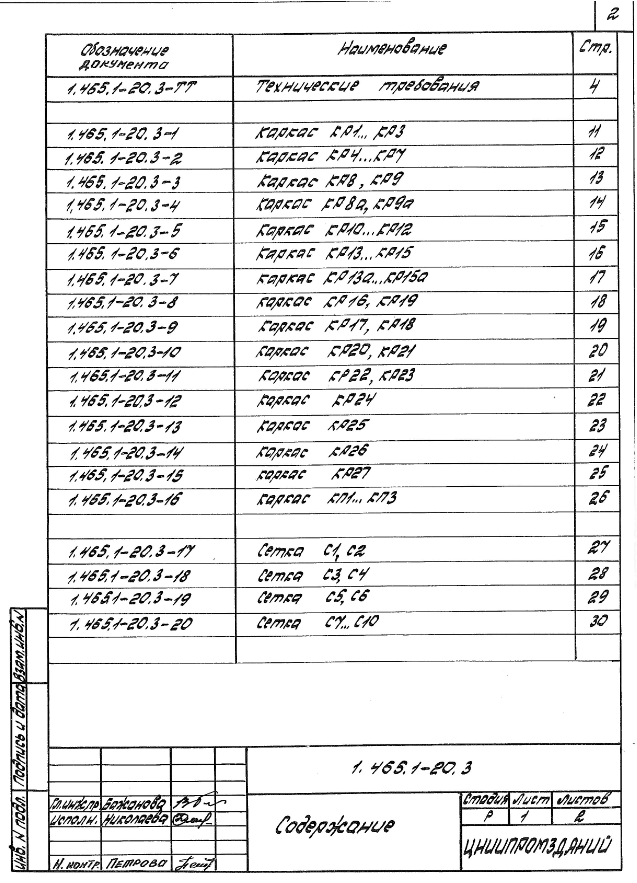

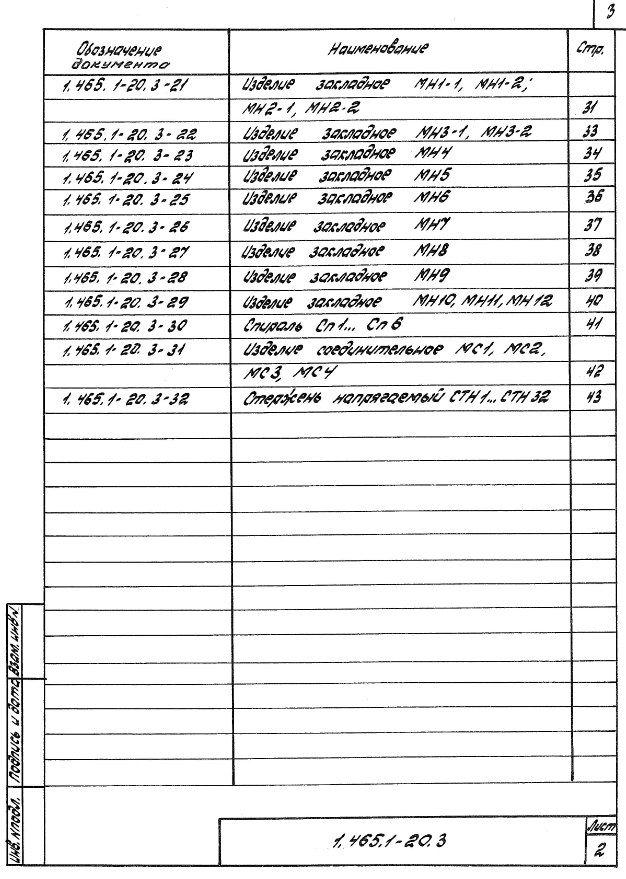

Выпуск 3
Арматурные и закладные изделия. Рабочие чертежи
Новое название альбома:
Выпуск 5
Плиты из мелкозернистого бетона. Материалы для проектирования
Новое название альбома:
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Бетон тяжелый классов В15, В20, В22,5, В25 и легкий (керамзитобетон, аглопоритобетон и глакопемзобетон) классов В15, В20, В25.
Напрягаемая арматура  из стали класса Ат-VI диаметром 10…16 мм, класса Ат-V диаметром 10…18 мм, класса Ат-VСК диаметром 10…18 мм, класса Ат-IVС диаметром 10…20 мм по ГОСТ 10884-81; класса А-IV диаметром 10…20 мм по ГОСТ 5781-82, класса А-IIIв диаметром 12…22 мм.
Ненапрягаемая арматура – из стали класса А-III диаметром 6…12 мм по ГОСТ 5781-82; класса Ат-IVС диаметром 10 мм по ГОСТ 10884-81; класса Вр-I диаметром 4 и 5 мм по ГОСТ 6727-80.
В закладных изделиях применяется прокат марки Ст3кп3-1 по ГОСТ 535-88 или марки С235 по ГОСТ 27772-88. Анкера из стали А-I и А-III по ГОСТ 5781-82.


МАРКИ ИЗДЕЛИЙ

Плиты типа 4ПГ из тяжелого бетона:
4ПГ6-1АтVI, 4ПГ6-2АтVI, 4ПГ6-3АтVI, 4ПГ6-4АтVI, 4ПГ6-1АтV, 4ПГ6-2АтV, 4ПГ6-3АтV, 4ПГ6-4АтV, 4ПГ6-5АтV, 4ПГ6-1АтIVС, 4ПГ6-2АтIVС, 4ПГ6-3АтIVС, 4ПГ6-4АтIVС, 4ПГ6-5АтIVС, 4ПГ6-6АтIVС, 4ПГ6-1АIIIв, 4ПГ6-2АIIIв, 4ПГ6-3АIIIв, 4ПГ6-4АIIIв, 4ПГ6-5АIIIв, 4ПГ6-6АIIIв.

Плиты типа 4ПГ из легкого бетона:
4ПГ6-1АтVIЛ, 4ПГ6-2АтVIЛ, 4ПГ6-3АтVIЛ, 4ПГ6-1АтVЛ, 4ПГ6-2АтVЛ, 4ПГ6-3АтVЛ, 4ПГ6-1АтIVСЛ, 4ПГ6-2АтIVСЛ, 4ПГ6-3АтIVСЛ, 4ПГ6-4АтIVСЛ, 4ПГ6-1АIIIвЛ, 4ПГ6-2АIIIвЛ, 4ПГ6-3АIIIвЛ, 4ПГ6-4АIIIвЛ.

Плиты типа 4ПФ из тяжелого бетона с одним проемом:
4ПФ6-1АтVI-1, 4ПФ6-2АтVI-1, 4ПФ6-1АтV-1, 4ПФ6-2АтV-1, 4ПФ6-3АтV-1, 4ПФ6-1АтIVС-1, 4ПФ6-2АтIVС-1, 4ПФ6-3АтIVС-1, 4ПФ6-4АтIVС-1, 4ПФ6-1АIIIв-1, 4ПФ6-2АIIIв-1, 4ПФ6-3АIIIв-1, 4ПФ6-4АIIIв-1.

Плиты типа 4ПФ из легкого бетона с одним проемом:
4ПФ6-1АтVIЛ-1, 4ПФ6-2АтVIЛ-1, 4ПФ6-1АтVЛ-1, 4ПФ6-2АтVЛ-1, 4ПФ6-3АтVЛ-1, 4ПФ6-1АтIVСЛ-1, 4ПФ6-2АтIVСЛ-1, 4ПФ6-3АтIVСЛ-1, 4ПФ6-4АтIVСЛ-1, 4ПФ6-1АIIIвЛ-1, 4ПФ6-2АIIIвЛ-1, 4ПФ6-3АIIIвЛ-1, 4ПФ6-4АIIIвЛ-1.

Плиты типа 4ПФ из тяжелого бетона с двумя проемами:
4ПФ6-1АтVI-2, 4ПФ6-2АтVI-2, 4ПФ6-1АтV-2, 4ПФ6-2АтV-2, 4ПФ6-3АтV-2, 4ПФ6-1АтIVС-2, 4ПФ6-2АтIVС-2, 4ПФ6-3АтIVС-2, 4ПФ6-4АтIVС-2, 4ПФ6-1АIIIв-2, 4ПФ6-2АIIIв-2, 4ПФ6-3АIIIв-2, 4ПФ6-4АIIIв-2.

Плиты типа 4ПФ из легкого бетона с двумя проемами:
4ПФ6-1АтVIЛ-2, 4ПФ6-2АтVIЛ-2, 4ПФ6-1АтVЛ-2, 4ПФ6-2АтVЛ-2, 4ПФ6-3АтVЛ-2, 4ПФ6-1АтIVСЛ-2, 4ПФ6-2АтIVСЛ-2, 4ПФ6-3АтIVСЛ-2, 4ПФ6-4АтIVСЛ-2, 4ПФ6-1АIIIвЛ-2, 4ПФ6-2АIIIвЛ-2, 4ПФ6-3АIIIвЛ-2, 4ПФ6-4АIIIвЛ-2.

Плиты типа 4ПЛ из тяжелого бетона:
4ПЛ6-1АтVI, 4ПЛ6-2АтVI, 4ПЛ6-1АтV, 4ПЛ6-2АтV, 4ПЛ6-3АтV, 4ПЛ6-4АтV, 4ПЛ6-1АтIVС, 4ПЛ6-2АтIVС, 4ПЛ6-3АтIVС, 4ПЛ6-4АтIVС, 4ПЛ6-1АIIIв, 4ПЛ6-2АIIIв, 4ПЛ6-3АIIIв, 4ПЛ6-4АIIIв.

В номенклатуре представлены плиты для неагрессивной среды без проемов в полке (тип 4ПГ), а также с проемами в полке для установки зенитных фонарей (тип 4ПФ) и для устройства легкосбрасываемой кровли (тип 4ПЛ).

В рабочих чертежах разработаны также плиты с проемами в полке диаметром 400, 700 и 1000 мм для пропуска вентиляционной шахты или воздуховода крышного вентилятора и плиты всех типов для слабо и среднеагрессивной газообразной среды.

В качестве напрягаемой арматуры плит для слабоагрессивной среды применяется сталь классов А-IV, Ат-VСК, А-IIIв, для среднеагрессивной среды – сталь классов А-IV и А-IIIв. В конце марки этих плит добавляется индекс «Н» (при слабоагрессивной среде) или «П» (при среднеагрессивной среде).


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Плиты предназначены для применения в отапливаемых и неотапливаемых производственных зданиях с несущими конструкциями, расположенными с шагом 6 м, без перепада и с перепадом профиля покрытия, бесфонарных, со светоаэрационными и зенитными фонарями, с легкосбрасываемой кровлей, с установкой дефлекторов, зонтов и крышных вентиляторов, для обычных условий строительства и для строительства в районах с расчетной сейсмичностью 7, 8 и 9 баллов; снеговая нагрузка принята для I…V районов по весу снегового покрова.
Предел огнестойкости плит равен 0,5 часа.

Расчетная температура наружного воздуха – минус 40оС.

Вес снегового покрова – 200 кгс/м2 / 1,96 кПа.

Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расшифровка марки изделия:

1. Плита без проемов в полке 4ПГ6-3АтV
4ПГ6 – типоразмер плиты;
3 – порядковый номер плиты по несущей способности;
АтV – класс напрягаемой арматуры.

2. Плита с проемами для пропуска вентшахт 4ПВ6-3АтV-7
4ПВ6 – типоразмер плиты;
7 – цифровой индекс, соответствующий диаметру проема в дм;
остальное – см. тип 4ПГ.

3. Плита с проемами для зенитных фонарей 4ПФ6-3АтV-2
4ПФ6 – типоразмер плиты;
2 – цифровой индекс, соответствующий двум проемам 1700х1200 мм;
остальное – см. тип 4ПГ.

4. Плита для легкосбрасываемой кровли 4ПЛ6-3АтV
4ПЛ6 – типоразмер плиты;
остальное – см. тип 4ПГ.

Плиты представляют собой усовершенствованный вариант плит серии 1.465.1-7/84 и отличаются от них повышенной несущей способностью (на 4–18%), значительным снижением класса бетона при экономии цемента до 15%, возможностью применения в каркасах поперечных ребер эффективной арматуры класса Ат-IVС взамен арматуры класса А-III с соответствующим уменьшением расхода стали.
Настоящая серия 1.465.1-20 вып. 0, 1, 2, 3 разработана взамен серии 1.465.1-7/84 вып. 0, 1, 2.

Нормативные документы

Номер документа
Наименование
Сталь горячекатаная для армирования железобетонных конструкций. Технические условия (с Изменениями N 1, 2, 3, 4, 5)
Сталь горячекатаная для армирования железобетонных конструкций. Технические условия (с Изменениями N 1, 2, 3, 4, 5)
Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия (с Изменениями N 1, 2, 3) (не действует на территории РФ)

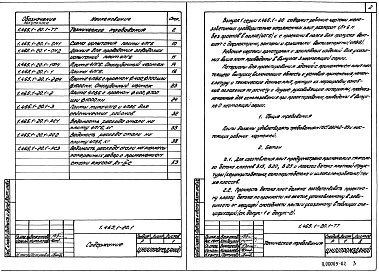

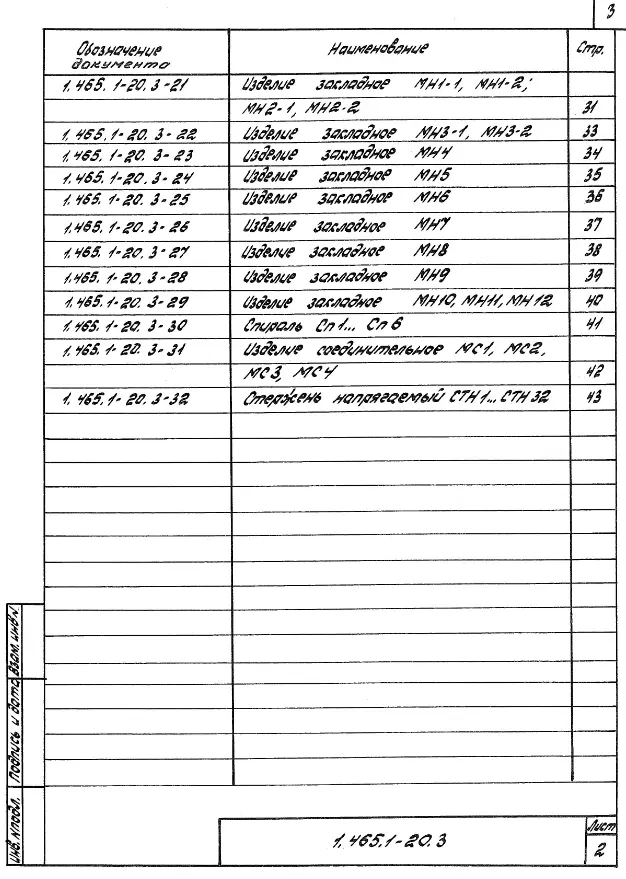

Изображения
