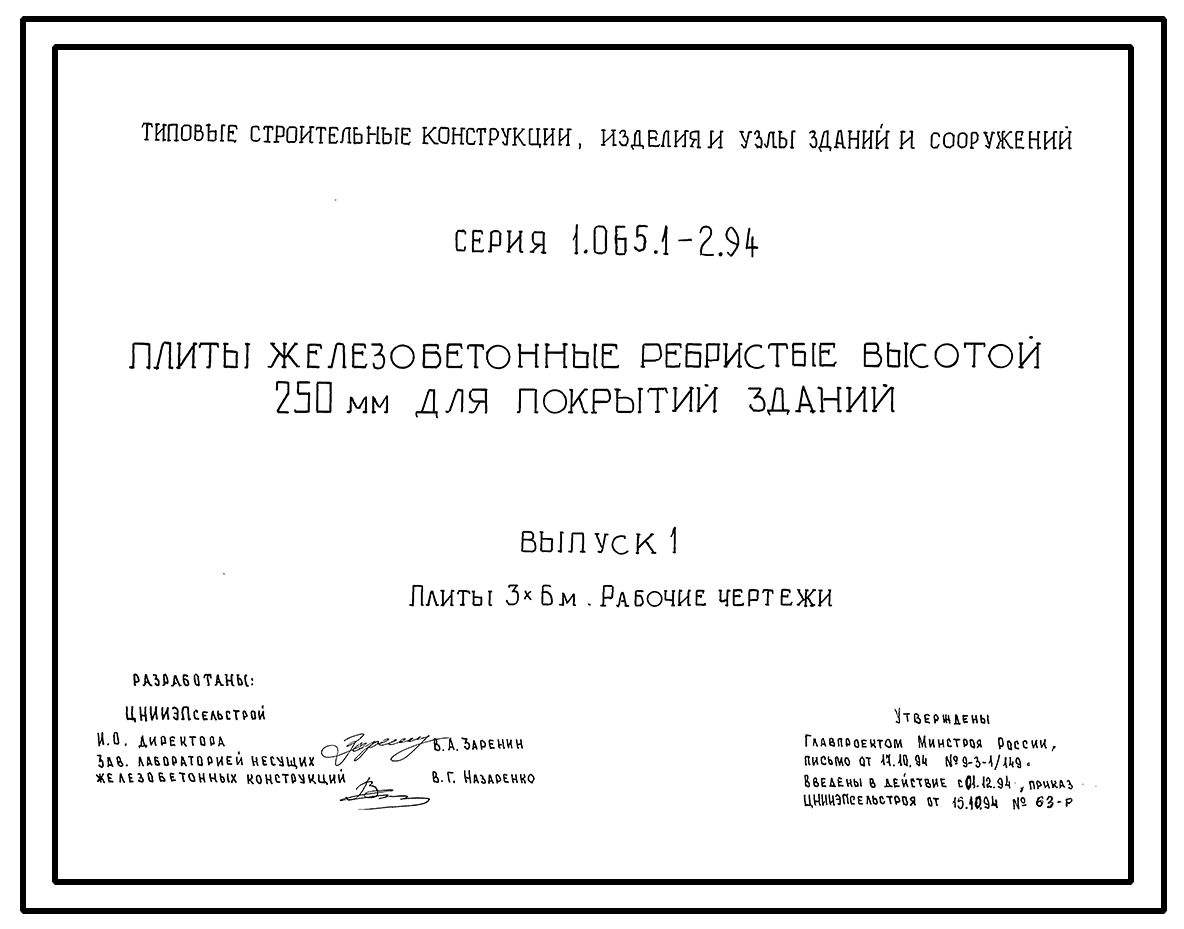

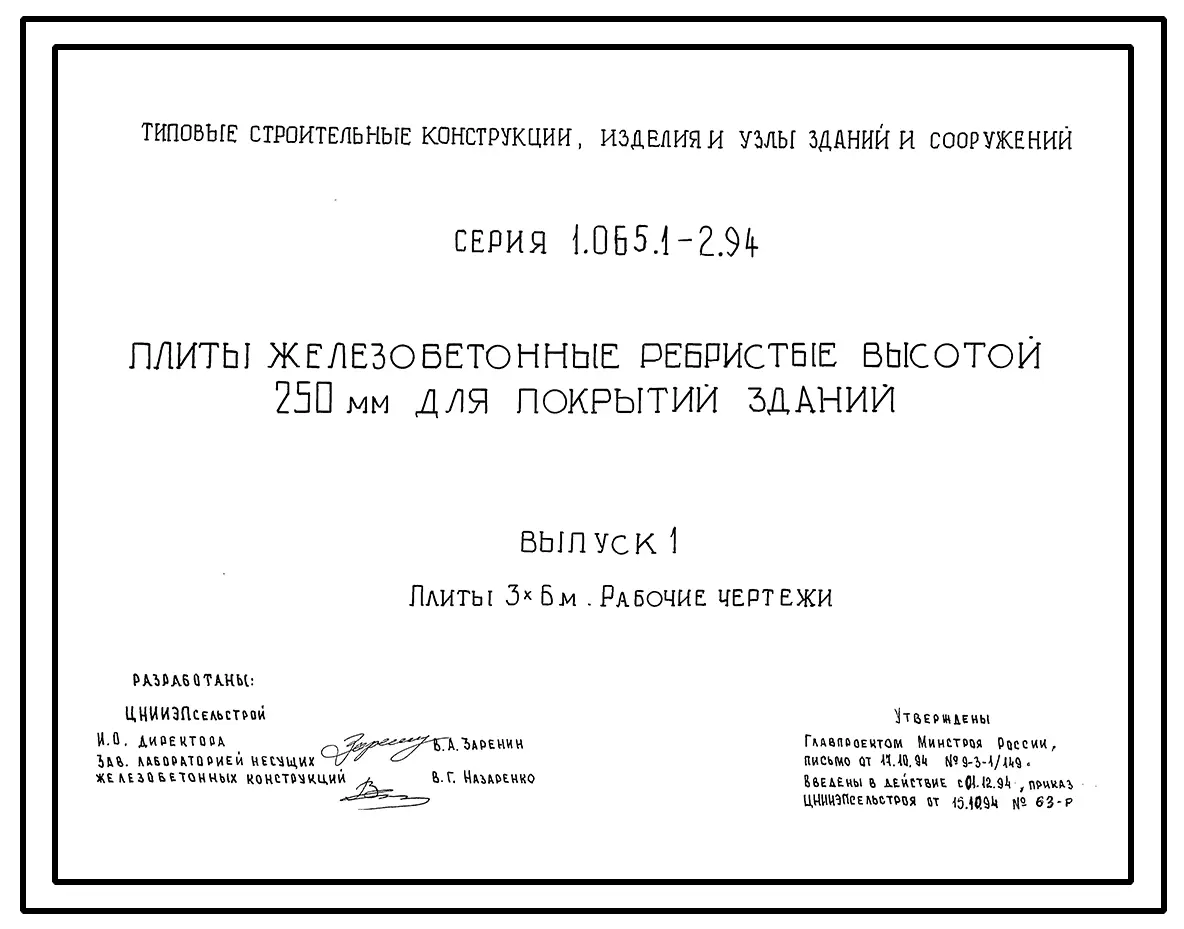

Серия 1.065.1-2.94 Плиты железобетонные ребристые высотой 250 мм для покрытий зданий. Выпуск 1 Плиты 3х6 м. Рабочие чертежи

Общие данные

Номер серии

1.065.1-2.94

Наименование серии

Плиты железобетонные ребристые высотой 250 мм для покрытий зданий. Выпуск 1 Плиты 3х6 м. Рабочие чертежи

История изменений

1.065.1-2.94
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

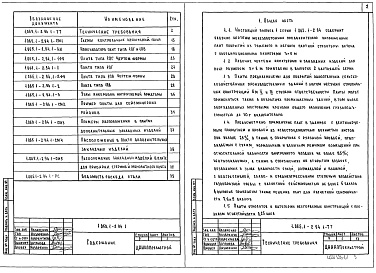

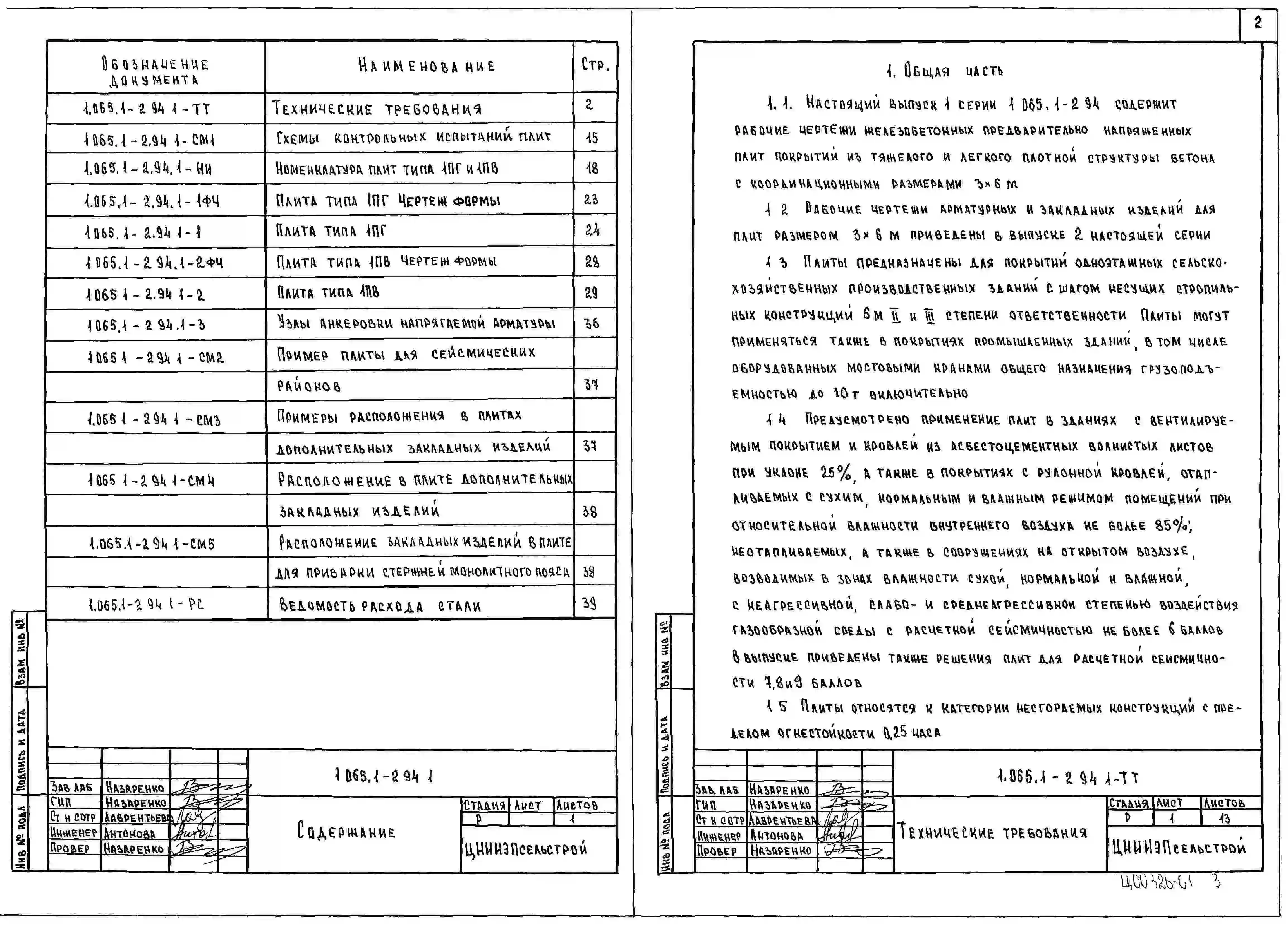

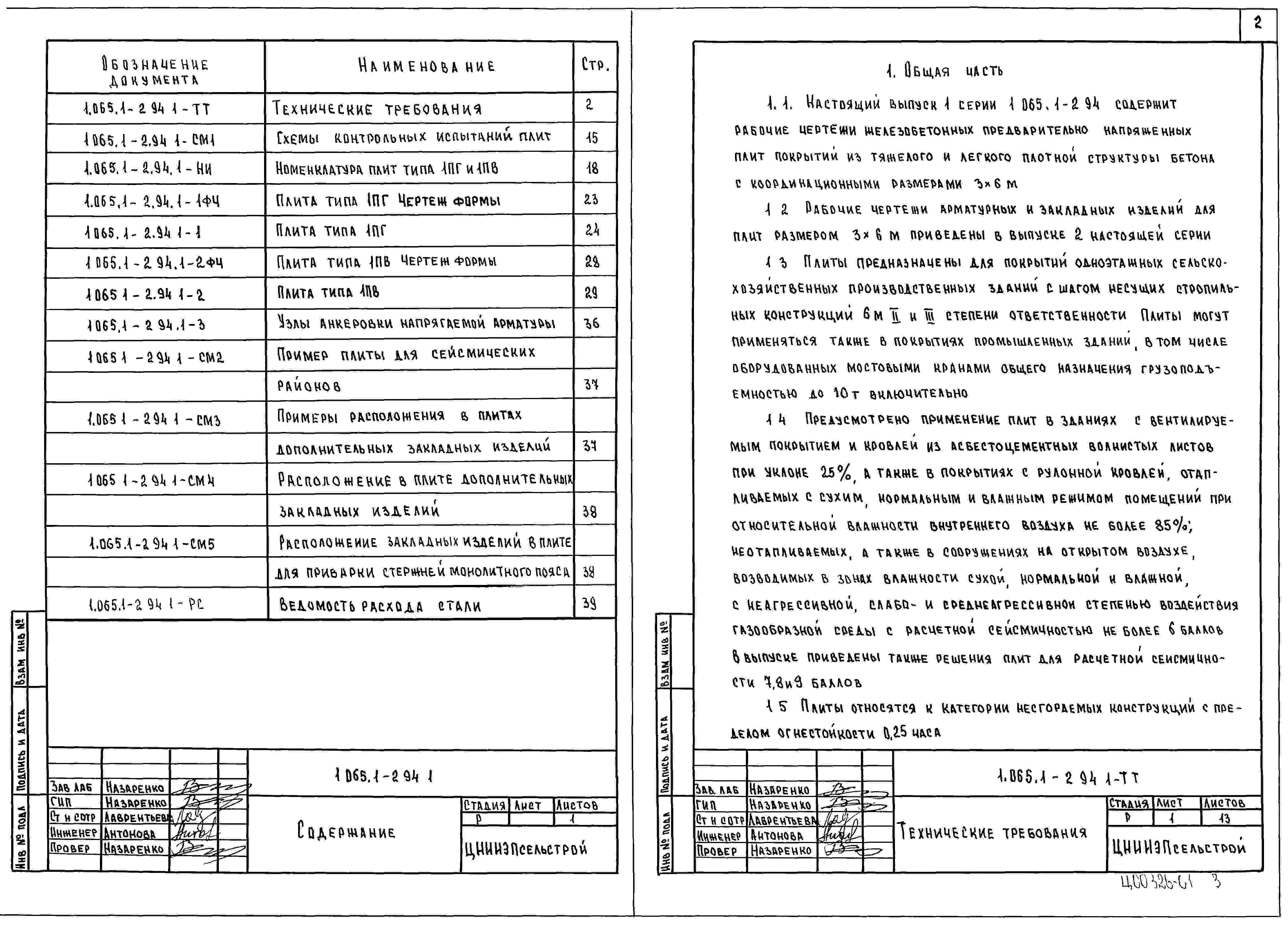

Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

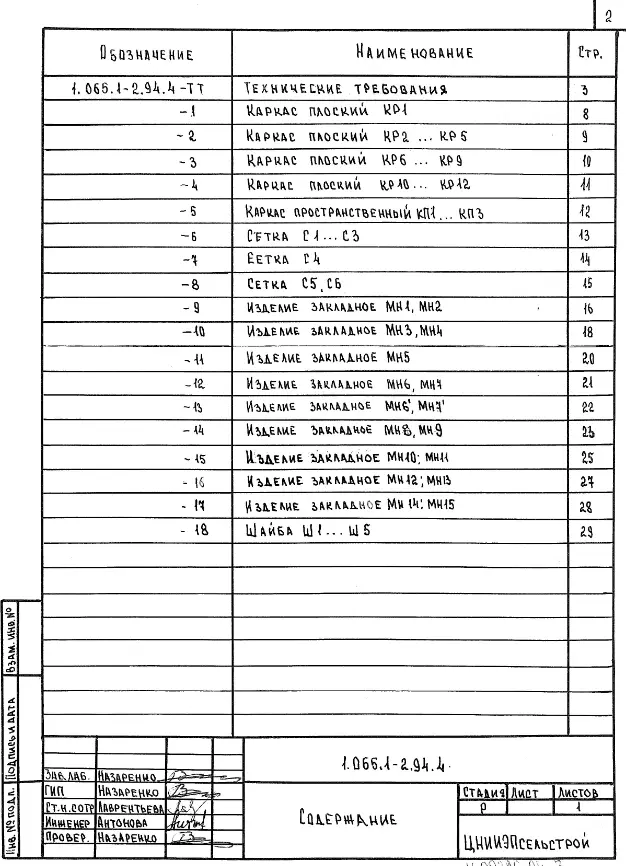

Выпуск 2

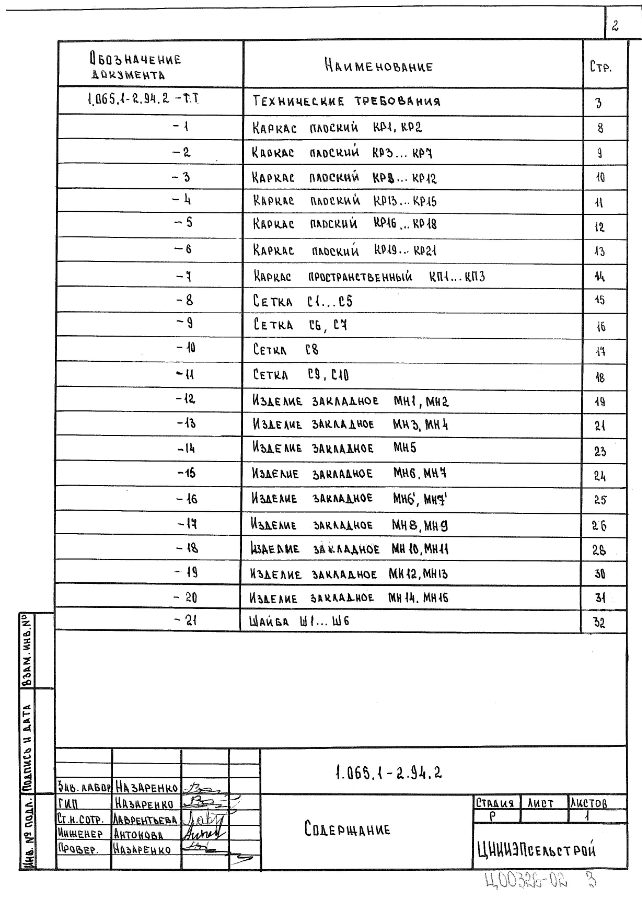

Плиты 3х6 м. Арматурные изделия. Рабочие чертежи
Новое название альбома:

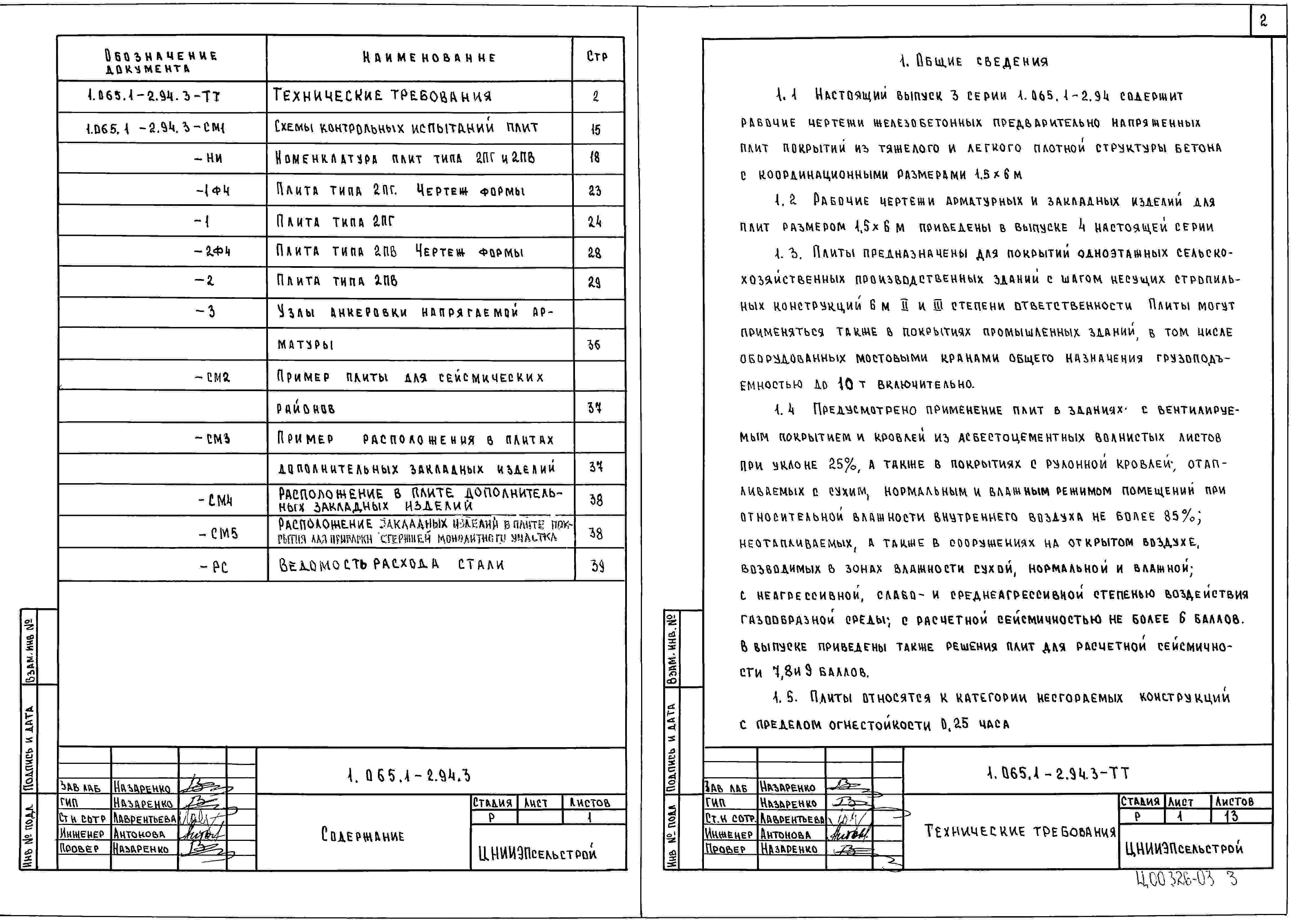

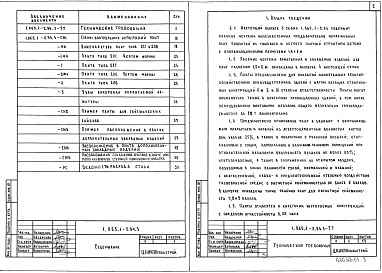

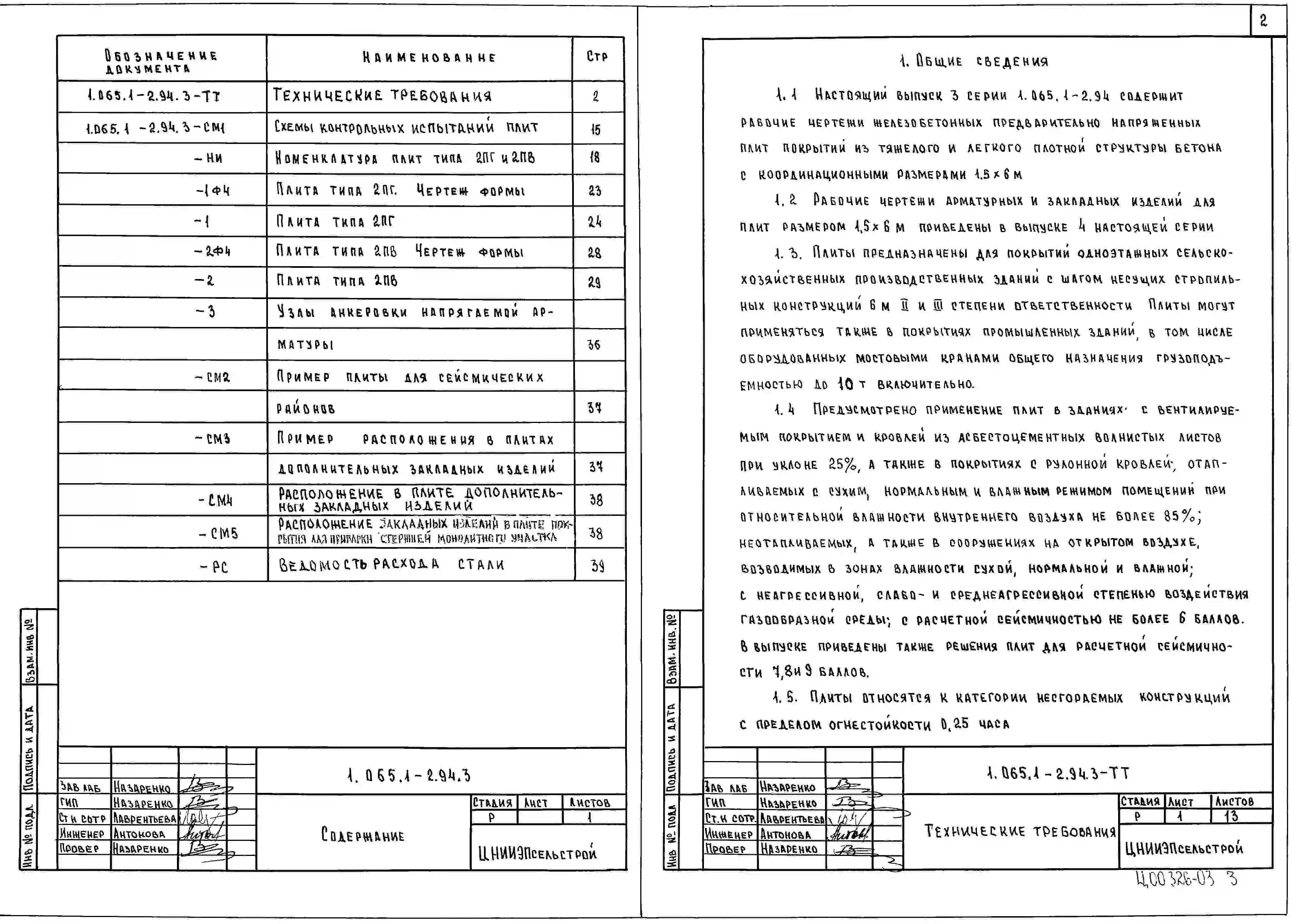

Выпуск 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Выпуск 4

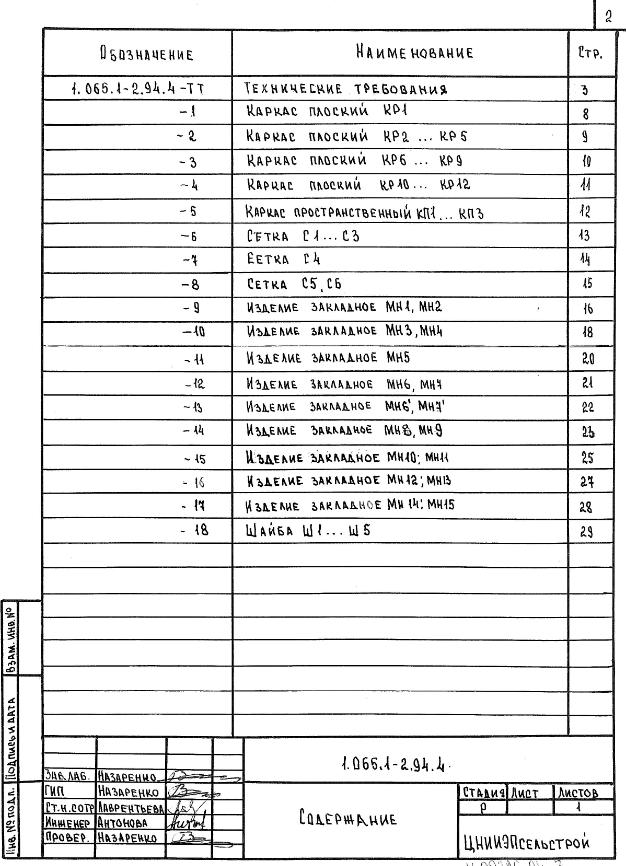

Плиты 1,5х6 м. Арматурные изделия. Рабочие чертежи
Новое название альбома:
Описание проекта

Серия 1.065.1-2.94  выпуски 1-4 действует взамен серии 1.865.1-4/89 выпуски 1, 2, 3, 4, 5, 6с, 7с, 10с (И-1-95).


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Плиты разработаны двух типоразмеров: 1,5х6,0 и 3,0х6,0 м и двух видов – с проемом в полке (ПВ) и без проема в полке (ПГ).
Размеры проемов в полке плиты составляют 400, 700 или 1000 мм.
Бетон тяжелый и на пористых заполнителях классов В15…В30.
Плотность бетона плит, эксплуатируемых в неагрессивной среде, должна быть нормальной (Н). Плотность бетона плит, эксплуатируемых в агрессивной среде, должна быть: для тяжелого бетона – повышенной (П), для бетона на пористых заполнителях – особо плотной (О).
В качестве напрягаемой арматуры принята стержневая горячекатаная и стержневая термомеханически упрочненная арматура: для плит, эксплуатируемых в неагрессивной среде, – классов А-IV, А-V по ГОСТ 5781-82 и Ат-IVС, Ат-V по ГОСТ 10884-81; для плит, эксплуатируемых в агрессивной среде, – классов А-IV по ГОСТ 5781-82 и Ат-IVК, Ат-УСК по ГОСТ 10884-81.
В сварных каркасах и сетках принята арматура класса А-III по ГОСТ 5781-82 и арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80*.


МАРКИ ИЗДЕЛИЙ:

1ПГ6-1АIV; 1ПГ6-2АIV; 1ПГ6-3АIV; 1ПГ6-4АIV; 1ПГ6-5АIV; 1ПГ6-6АIV; 1ПГ6-7АIV; 1ПГ6-2АV; 1ПГ6-3АV; 1ПГ6-4АV; 1ПГ6-5АV; 1ПГ6-6АV; 1ПГ6-7АV; 1ПГ6-2АIV-Н(П); 1ПГ6-3АIV-Н(П); 1ПГ6-4АIV-Н(П); 1ПГ6-5АIV-Н(П); 1ПГ6-6АIV-Н(П); 1ПГ6-7АIV-Н(П); 1ПГ6-2АтV-Н(П); 1ПГ6-3АтV-Н(П); 1ПГ6-4АтV-Н(П); 1ПГ6-5АтV-Н(П); 1ПГ6-6АтV-Н(П); 1ПГ6-7АтV-Н(П); 1ПВ6-2АIV-4; 1ПВ6-3АIV-4; 1ПВ6-4АIV-4; 1ПВ6-5АIV-4; 1ПВ6-6АIV-4; 1ПВ6-7АIV-4; 1ПВ6-2АV-4; 1ПВ6-3АV-4; 1ПВ6-4АV-4; 1ПВ6-5АV-4; 1ПВ6-6АV-4; 1ПВ6-7АV-4; 1ПВ6-2АIV-7; 1ПВ6-3АIV-7; 1ПВ6-4АIV-7; 1ПВ6-5АIV-7; 1ПВ6-6АIV-7; 1ПВ6-7АIV-7; 1ПВ6-2АV-7; 1ПВ6-3АV-7; 1ПВ6-4АV-7; 1ПВ6-5АV-7; 1ПВ6-6АV-7; 1ПВ6-7АV-7; 1ПВ6-2АIV-10; 1ПВ6-3АIV-10; 1ПВ6-4АIV-10; 1ПВ6-5АIV-10; 1ПВ6-6АIV-10; 1ПВ6-7АIV-10; 1ПВ6-2АV-10; 1ПВ6-3АV-10; 1ПВ6-4АV-10; 1ПВ6-5АV-10; 1ПВ6-6АV-10; 1ПВ6-7АV-10; 1ПВ6-3АIV-Н(П)-4; 1ПВ6-4АIV-Н(П)-4; 1ПВ6-5АIV-Н(П)-4; 1ПВ6-6АIV-Н(П)-4; 1ПВ6-7АIV-Н(П)-4; 1ПВ6-3АтVСК-Н(П)-4; 1ПВ6-4АтVСК-Н(П)-4; 1ПВ6-5АтVСК-Н(П)-4; 1ПВ6-6АтVСК-Н(П)-4; 1ПВ6-7АтVСК-Н(П)-4; 1ПВ6-3АIV-Н(П)-7; 1ПВ6-4АIV-Н(П)-7; 1ПВ6-5АIV-Н(П)-7; 1ПВ6-6АIV-Н(П)-7; 1ПВ6-7АIV-Н(П)-7; 1ПВ6-3АтVСК-Н(П)-7; 1ПВ6-4АтVСК-Н(П)-7; 1ПВ6-5АтVСК-Н(П)-7; 1ПВ6-6АтVСК-Н(П)-7; 1ПВ6-7АтVСК-Н(П)-7; 1ПВ6-3АIV-Н(П)-10; 1ПВ6-4АIV-Н(П)-10; 1ПВ6-5АIV-Н(П)-10; 1ПВ6-6АIV-Н(П)-10; 1ПВ6-7АIV-Н(П)-10; 1ПВ6-3АтVСК-Н(П)-10; 1ПВ6-4АтVСК-Н(П)-10; 1ПВ6-5АтVСК-Н(П)-10; 1ПВ6-6АтVСК-Н(П)-10; 1ПВ6-7АтVСК-Н(П)-10.

2ПГ6-1АIV; 2ПГ6-2АIV; 2ПГ6-3АIV; 2ПГ6-4АIV; 2ПГ6-5АIV; 2ПГ6-6АIV; 2ПГ6-7АIV; 2ПГ6-2АV; 2ПГ6-3АV; 2ПГ6-4АV; 2ПГ6-5АV; 2ПГ6-6АV; 2ПГ6-1АIV-Н(П); 2ПГ6-2АIV-Н(П); 2ПГ6-3АIV-Н(П); 2ПГ6-4АIV-Н(П); 2ПГ6-5АIV-Н(П); 2ПГ6-6АIV-Н(П); 2ПГ6-2АтVСК-Н(П); 2ПГ6-3АтVСК-Н(П); 2ПГ6-4АтVСК-Н(П); 2ПГ6-5АтVСК-Н(П); 2ПГ6-6АтVСК-Н(П); 2ПВ6-1АIV-4; 2ПВ6-2АIV-4; 2ПВ6-3АIV-4; 2ПВ6-4АIV-4; 2ПВ6-5АIV-4; 2ПВ6-6АIV-4; 2ПВ6-2АV-4; 2ПВ6-3АV-4; 2ПВ6-4АV-4; 2ПВ6-5АV-4; 2ПВ6-6АV-4; 2ПВ6-1АIV-7; 2ПВ6-2АIV-7; 2ПВ6-3АIV-7; 2ПВ6-4АIV-7; 2ПВ6-5АIV-7; 2ПВ6-6АIV-7; 2ПВ6-2АV-7; 2ПВ6-3АV-7; 2ПВ6-4АV-7; 2ПВ6-5АV-7; 2ПВ6-6АV-7; 2ПВ6-1АIV-10; 2ПВ6-2АIV-10; 2ПВ6-3АIV-10; 2ПВ6-4АIV-10; 2ПВ6-5АIV-10; 2ПВ6-6АIV-10; 2ПВ6-2АV-10; 2ПВ6-3АV-10; 2ПВ6-4АV-10; 2ПВ6-5АV-10; 2ПВ6-6АV-10; 2ПВ6-2АIV-Н(П)-4; 2ПВ6-3АIV-Н(П)-4; 2ПВ6-4АIV-Н(П)-4; 2ПВ6-5АIV-Н(П)-4; 2ПВ6-6АIV-Н(П)-4; 2ПВ6-2АтVСК-Н(П)-4; 2ПВ6-3АтVСК-Н(П)-4; 2ПВ6-4АтVСК-Н(П)-4; 2ПВ6-5АтVСК-Н(П)-4; 2ПВ6-6АтVСК-Н(П)-4; 2ПВ6-2АIV-Н(П)-7; 2ПВ6-3АIV-Н(П)-7; 2ПВ6-4АIV-Н(П)-7; 2ПВ6-5АIV-Н(П)-7; 2ПВ6-6АIV-Н(П)-7; 2ПВ6-2АтVСК-Н(П)-7; 2ПВ6-3АтVСК-Н(П)-7; 2ПВ6-4АтVСК-Н(П)-7; 2ПВ6-5АтVСК-Н(П)-7; 2ПВ6-6АтVСК-Н(П)-7; 2ПВ6-2АIV-Н(П)-10; 2ПВ6-3АIV-Н(П)-10; 2ПВ6-4АIV-Н(П)-10; 2ПВ6-5АIV-Н(П)-10; 2ПВ6-6АIV-Н(П)-10; 2ПВ6-2АтVСК-Н(П)-10; 2ПВ6-3АтVСК-Н(П)-10; 2ПВ6-4АтVСК-Н(П)-10; 2ПВ6-5АтVСК-Н(П)-10; 2ПВ6-6АтVСК-Н(П)-10.

В неагрессивной среде арматура классов А-IV и А-V может быть заменена термомеханически упрочненной арматурой соответственно классов Ат-IVС и Ат-V, Ат-VСК, а в агрессивной среде арматура класса А-IV – термически упрочненной арматурой класса Ат-IVК тех же диаметров.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Плиты предназначены для применения в зданиях с вентилируемым покрытием и кровлей из асбетоцементных волнистых листов, а также в покрытиях зданий с рулонной кровлей.
Шаг несущих конструкций (ферм, балок, стен) 6 м.
Плиты могут применяться в зданиях с расчетной сейсмичностью до 9 баллов включительно при условии выполнения соответствующих требований «Пособия по проектированию каркасных промзданий для строительства в сейсмических районах».
Предел огнестойкости плит 0,25 часа.

Расчетная температура наружного воздуха – минус 50оС.

Вес снегового покрова – 150 кгс/м2 / 1,47 кПа.

Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.

Инженерно-геологические условия – обычные.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расшифровка марки плиты: 1ПГ-4АIV-Н.
1ПГ – тип плиты (глухая, размером 3,0х6,0 м);
4 – порядковый номер плиты по несущей способности;
АIV – класс напрягаемой арматуры;
Н – бетон нормальной плотности.

Серия 1.065.1-2.94 вып. 1, 2, 3, 4 разработана взамен серии 1.865.1-4/89 вып. 1, 2, 3, 4, 5, 6с, 7с и 10с.

Нормативные документы

Номер документа
Наименование
Сталь горячекатаная для армирования железобетонных конструкций. Технические условия (с Изменениями N 1, 2, 3, 4, 5)
Сталь горячекатаная для армирования железобетонных конструкций. Технические условия (с Изменениями N 1, 2, 3, 4, 5)
Сталь горячекатаная для армирования железобетонных конструкций. Технические условия (с Изменениями N 1, 2, 3, 4, 5)
Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия (с Изменениями N 1-4)
