Серия 2.830-3 Узлы самонесущих стен из двухслойных легкобетонных панелей для одноэтажных сельскохозяйственных зданий. Выпуск 0 Материалы для проектирования

Общие данные

Номер серии

2.830-3

Наименование серии

Узлы самонесущих стен из двухслойных легкобетонных панелей для одноэтажных сельскохозяйственных зданий. Выпуск 0 Материалы для проектирования

История изменений

2.830-3
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 0
Новое название альбома:
Имеющиеся картинки:

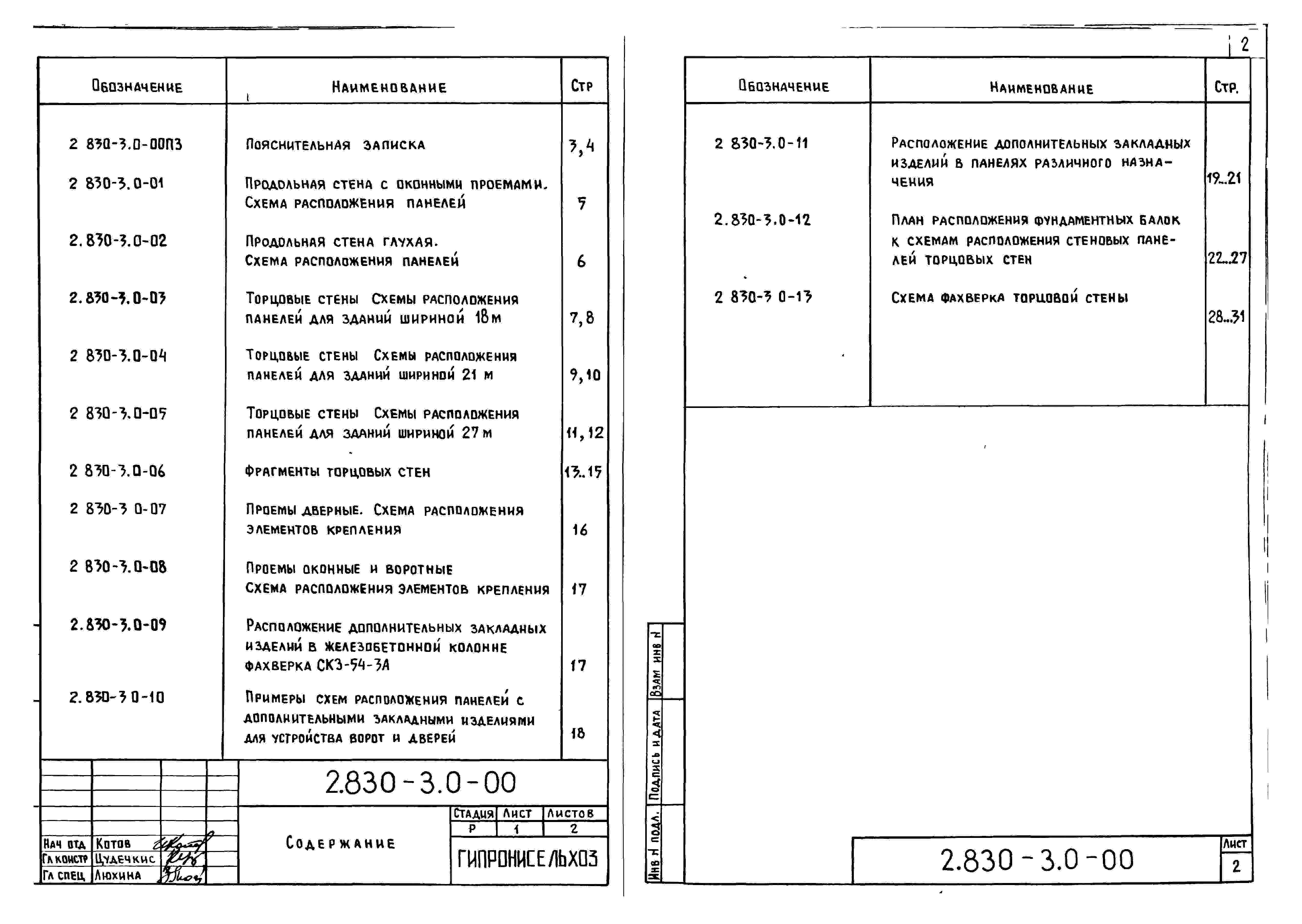

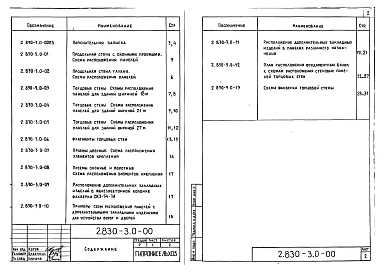

1 картинка альбома:     Alt для картинки:
Выпуск 1
Узлы стен. Рабочие чертежи.
Новое название альбома:
Имеющиеся картинки:

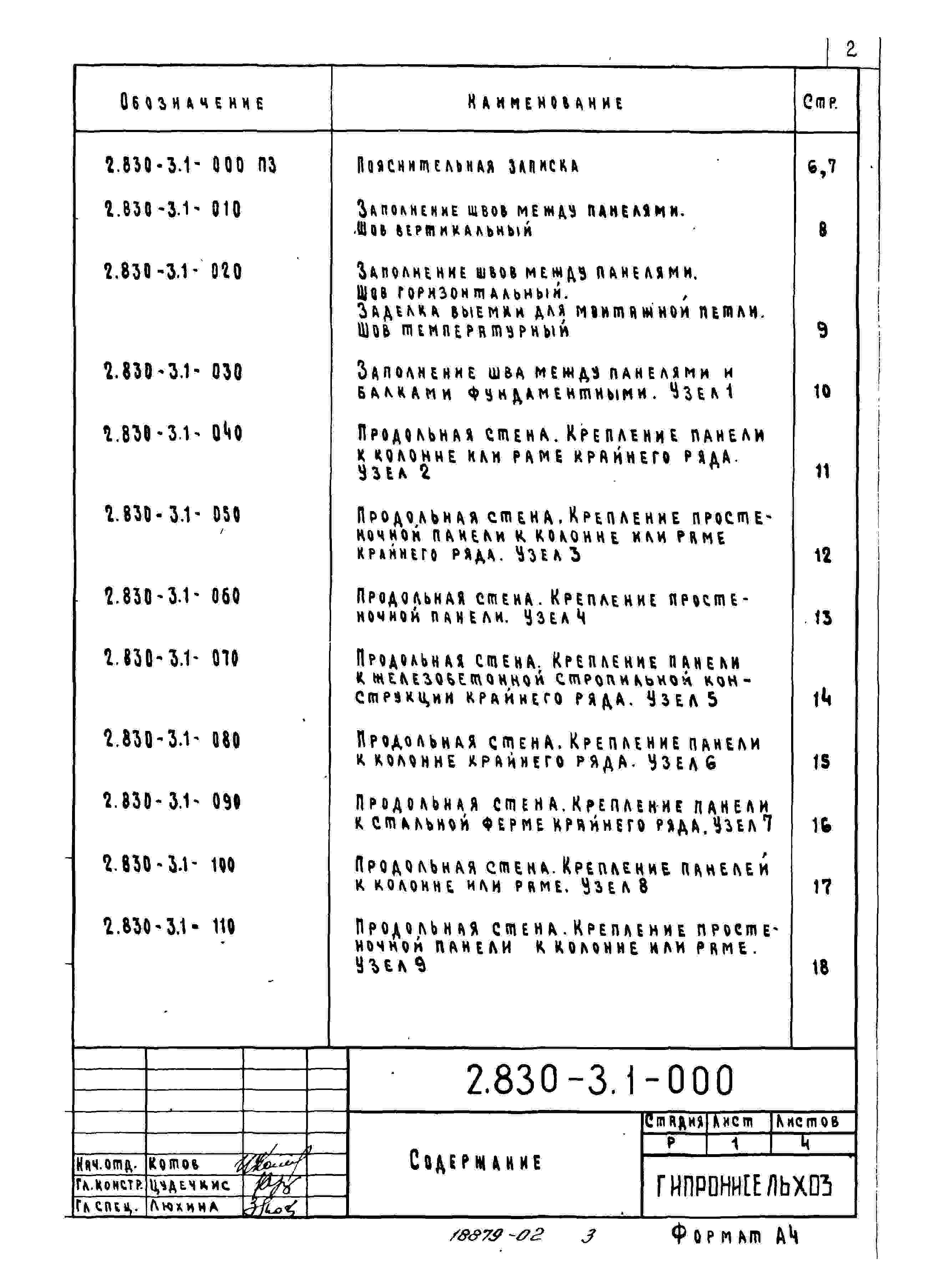

1 картинка альбома:     Alt для картинки:

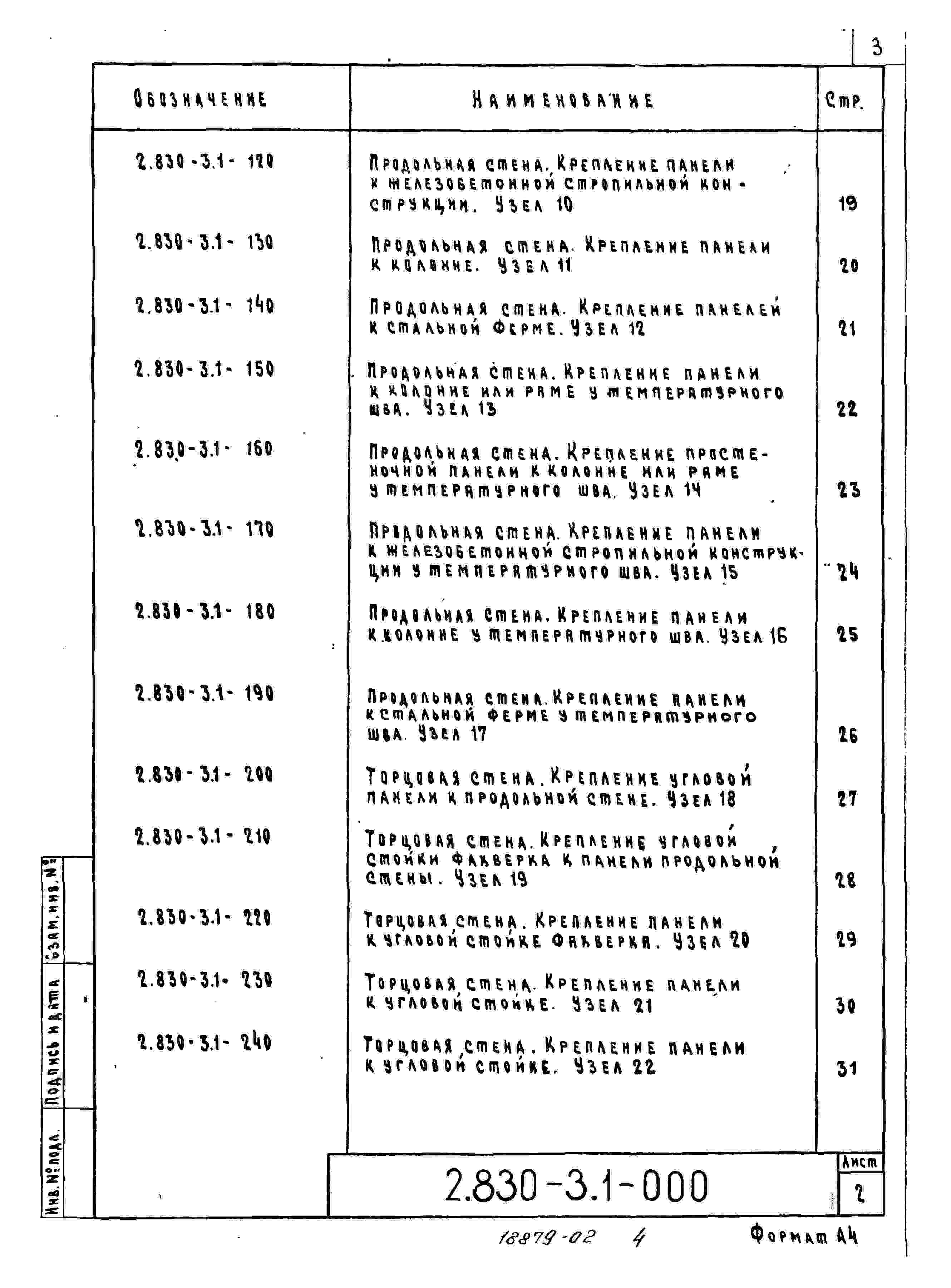

2 картинка альбома:     Alt для картинки:

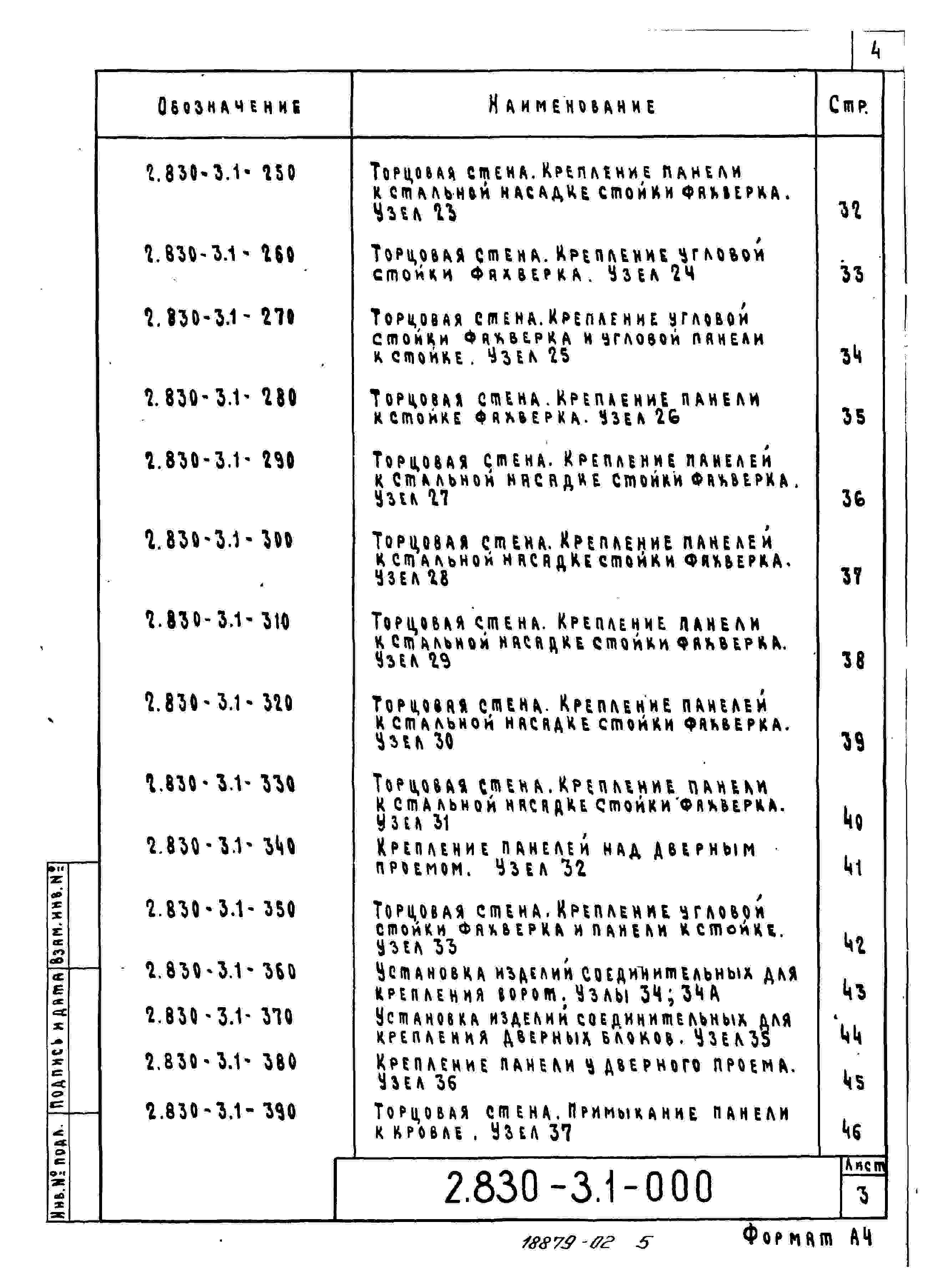

3 картинка альбома:     Alt для картинки:

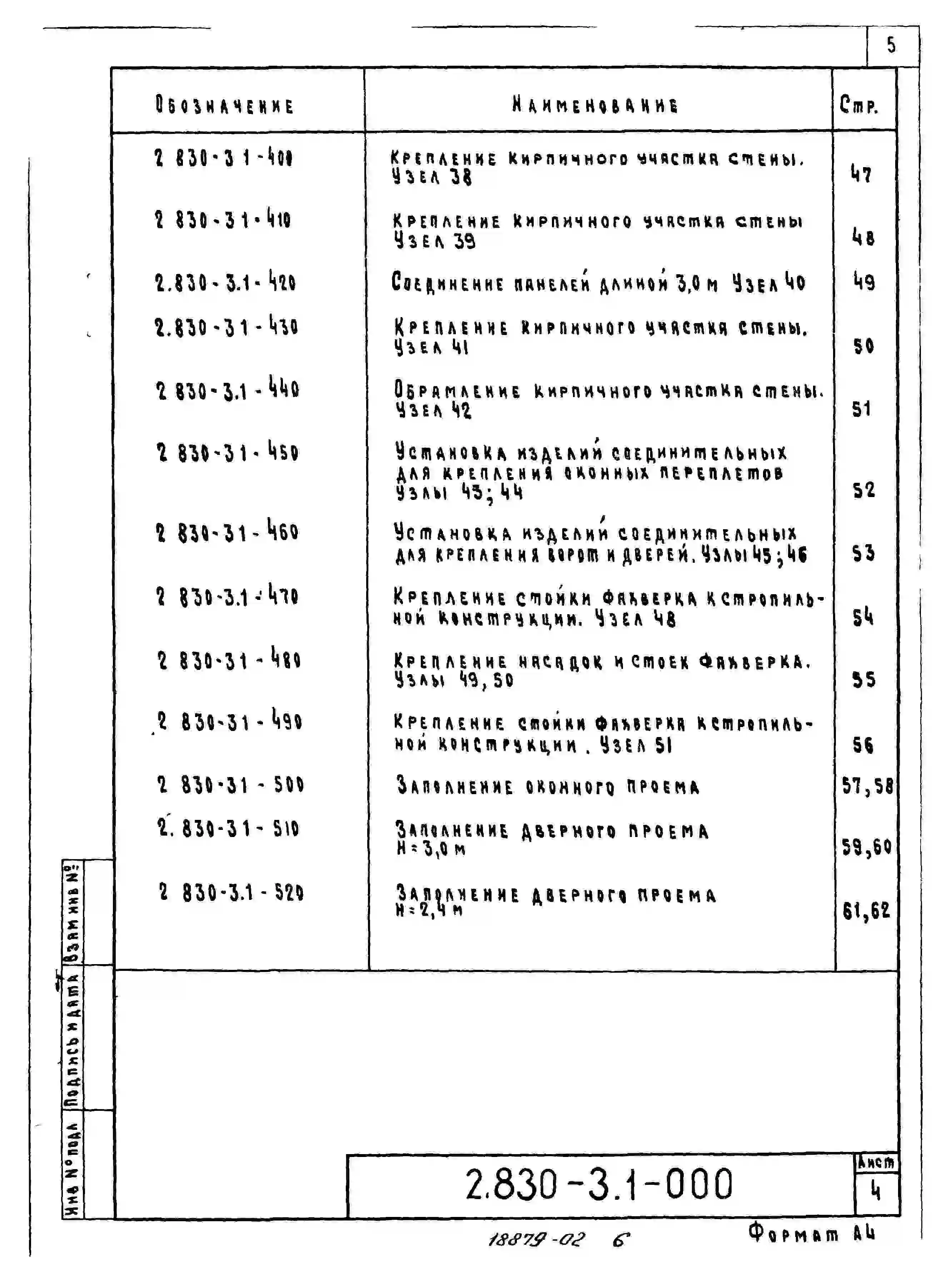

4 картинка альбома:     Alt для картинки:
Выпуск 2
Новое название альбома:
Имеющиеся картинки:

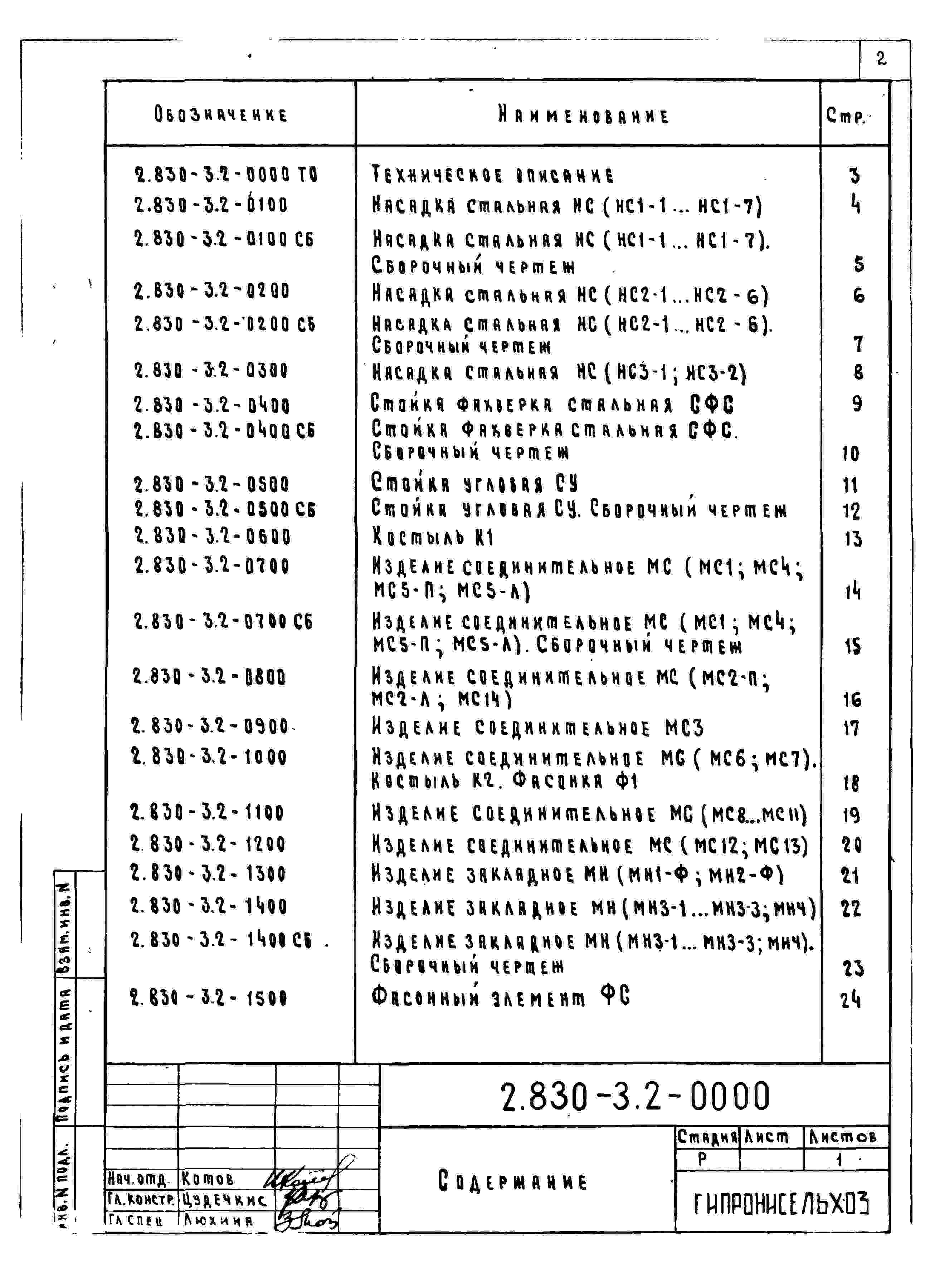

1 картинка альбома:     Alt для картинки:
Описание проекта

Внимание! Выпуски 0, 1, 2 серии 2.830-3 исключены из числа действующих без замены (И-5-99).


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Серия содержит рабочие чертежи самонесущих стен из легкобетонных панелей горизонтальной разрезки для одноэтажных сельскохозяйственных зданий.

Узлы серии разработаны применительно к следующим конструкциям и изделиям:
– стеновые двухслойные панели из легких бетонов для сельскохозяйственных зданий, серия 1.832.1-9, вып. 0…4;
– железобетонные фундаментные балки для стен производственных зданий, серия 1.415-1, вып. 1;
– фундаменты железобетонные сборные под колонны сельскохозяйственных зданий, ГОСТ 24022-80;
– железобетонные стропильные фермы для покрытий зданий с уклоном асбестоцементной кровли 1:4, серия 1.063.1-1, вып. 0, 1, 2;
– железобетонные балки для покрытий сельских производственных зданий с асбестоцементной кровлей, серия 1.862-2, вып. 1;
– железобетонные рамы для однопролетных сельскохозяйственных зданий с уклоном кровли 1:4, серия 1.822.1-2/82, вып. 1,2;
– железобетонные предварительно напряженные плиты покрытий длиной 6 м для сельскохозяйственных зданий, серия 1.865.1-4/80, вып. 1…4;
– стальные конструкции покрытий сельскохозяйственных зданий, серия 1.860-5, вып. 1;
– железобетонные фундаментные балки для торцовых стен сельскохозяйственных зданий, шифр 2286к (распространяет Гипронисельхоз);
– железобетонные колонны для производственных зданий сельского хозяйства, серия 1.823-1. вып. 1, 2.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Серия разработана применительно к одноэтажным животноводческим и птицеводческим зданиям, соответствующим требованиям ГОСТ 23839-79 «Здания сельскохозяйственных предприятий одноэтажные. Габаритные схемы», для зданий с расчетной сейсмичностью не более 6 баллов.
В выпуске 0 настоящей серии приведены: схемы расположения панелей продольных и торцовых стен с маркировкой узлов и с таблицами для определения размеров панелей; фрагменты стен в местах установки окон, ворот и дверей с маркировкой узлов; схемы фахверка торцовых стен с маркировкой узлов крепления и ключом для подбора стоек фахверка; план расположения фундаментных балок торцовых стен с маркировкой узлов.
Выпуск 1 серии содержит рабочие чертежи узлов стен.
Панели крепятся к колоннам каркаса, фахверка, стропильным конструкциям и сопрягаются между собой с помощью стальных соединительных изделий на сварке.

Скоростной напор ветра – 55 кгс/м2 / 0,54 кПа.

Расчетная температура наружного воздуха – минус 50оС.

Инженерно-геологические условия – обычные.

Степень агрессивности среды – слабо- и среднеагрессивная.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Настоящую серию рассматривать совместно с серией 1.832.1-9 «Стеновые двухслойные панели из легких бетонов для сельскохозяйственных зданий».
Настоящая серия разработана взамен серии 2.830-1, вып. 1, 2.

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
