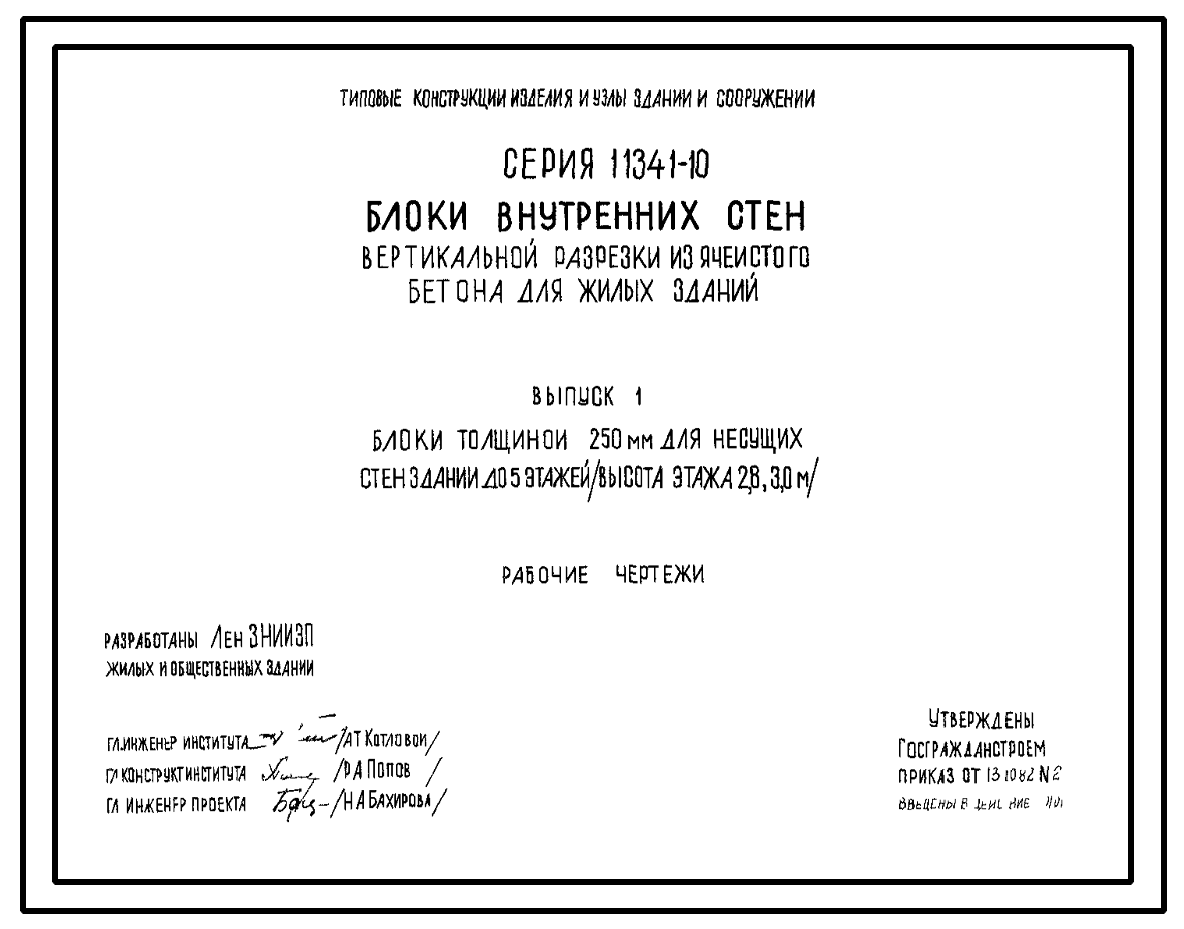

Серия 1.134.1-10 Блоки внутренних стен вертикальной разрезки из ячеистого бетона для жилых зданий. Выпуск 1 Блоки толщиной 250 мм для несущих стен зданий до 5 этажей (высота этажа 2,8 и 3,0 м). Рабочие чертежи

Общие данные

Номер серии

1.134.1-10

Наименование серии

Блоки внутренних стен вертикальной разрезки из ячеистого бетона для жилых зданий. Выпуск 1 Блоки толщиной 250 мм для несущих стен зданий до 5 этажей (высота этажа 2,8 и 3,0 м). Рабочие чертежи

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

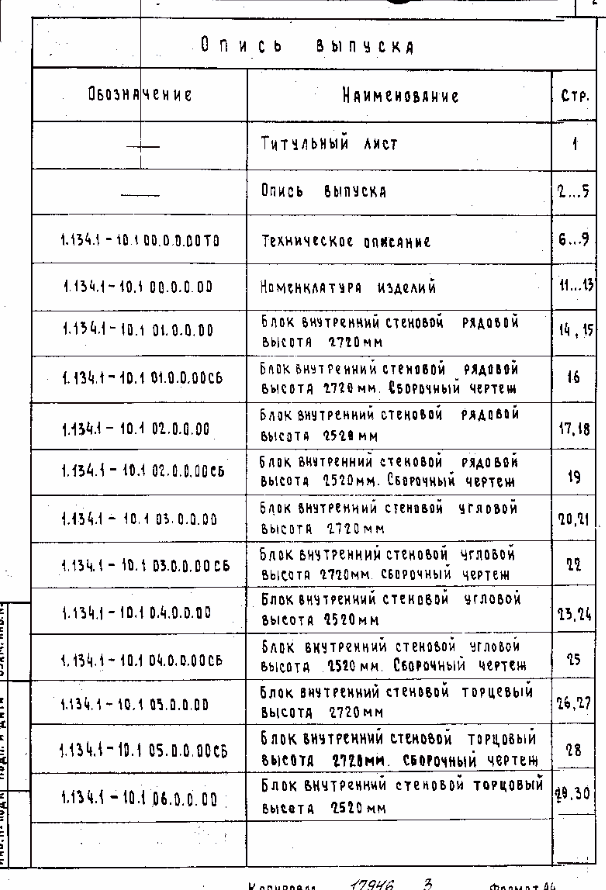

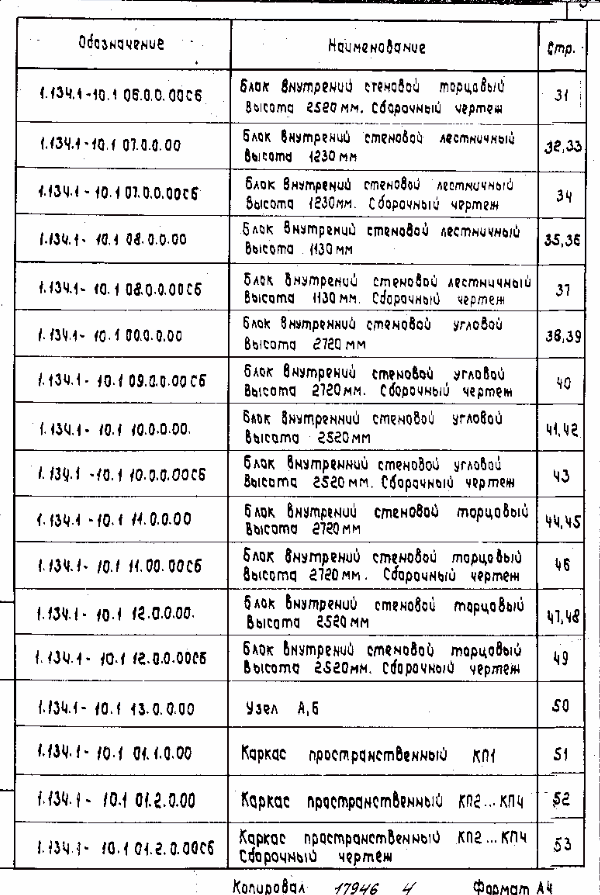

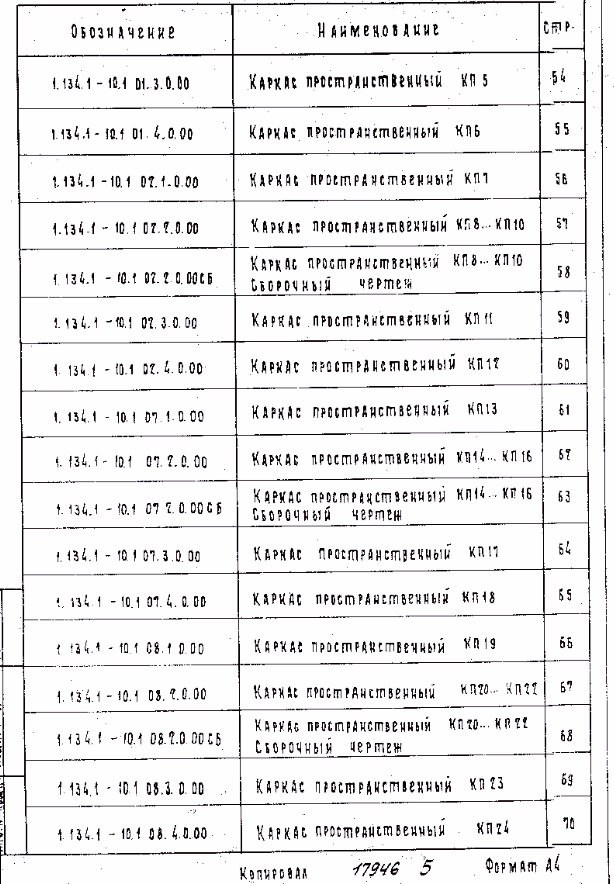

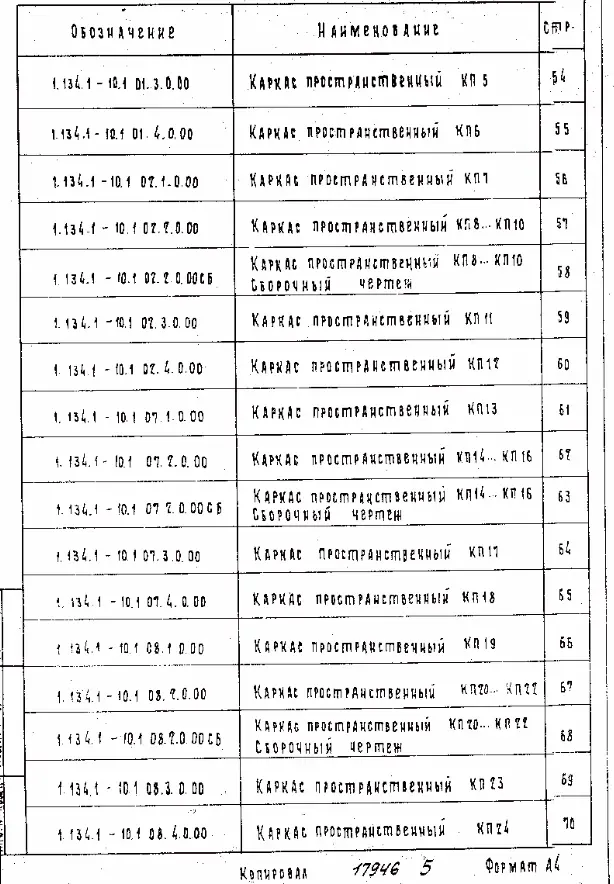

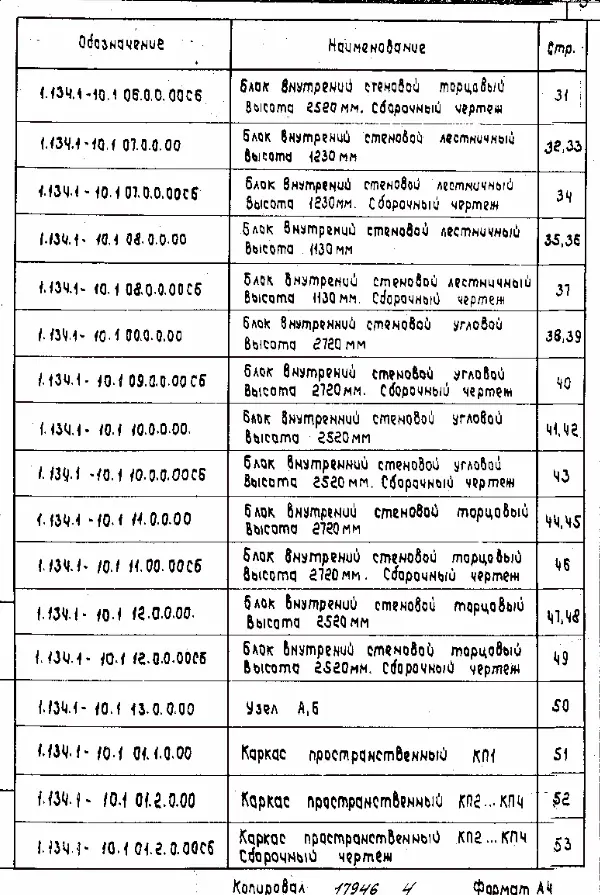

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Блоки толщиной 250 мм для несущих стен зданий до 5 этажей (высота этажа 2,8 и 3,0 м). Рабочие чертежи
Новое название альбома:
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Материал внутренних стеновых блоков – автоклавный ячеистый бетон М50 класса А, плотностью в сухом состоянии 800 кг/м<sup>3</sup>.
Марка ячеистого бетона по морозостойкости не менее Мрз35.
Блоки армируются объемными каркасами из стали класса Вр-I диаметрами 3 мм, 4 мм, 5 мм.


МАРКИ БЛОКОВ:

СБВ18.27-8Я-10, СБВ15.27-8Я-10, СБВ12.27-8Я-10, СБВ10.27-8Я-10, СБВ9.27-8Я-10, СБВ6.27-8Я-10, СБВ18.27-8Я-20, СБВ15.27-8Я-20, СБВ12.27-8Я-20, СБВ10.27-8Я-20, СБВ9.27-8Я-20, СБВ6.27-8Я-20, СБВ18.27-8Я-30, СБВ15.27-8Я-30, СБВ12.27-8Я-30,
СБВ10.27-8Я-30, СБВ9.27-8Я-30, СБВ6.27-8Я-30, СБВ18.12-8Я-10, СБВ15.12-8Я-10, СБВ12.12-8Я-10, СБВ10.12-8Я-10, СБВ9.12-8Я-10, СБВ6.12-8Я-10, СБВ18.25-8Я-10, СБВ15.25-8Я-10, СБВ12.25-8Я-10, СБВ10.25-8Я-10, СБВ9.25-8Я-10, СБВ6.25-8Я-10, СБВ18.25-8Я-20, СБВ15.25-8Я-20, СБВ12.25-8Я-20, СБВ10.25-8Я-20, СБВ9.25-8Я-20, СБВ6.25-8Я-20, СБВ18.25-8Я-30, СБВ15.25-8Я-30, СБВ12.25-8Я-30, СБВ10.25-8Я-30, СБВ9.25-8Я-30, СБВ6.25-8Я-30, СБВ18.11-8Я-10, СБВ15.11-8Я-10, СБВ12.11-8Я-10, СБВ10.11-8Я-10, СБВ9.11-8Я-10, СБВ6.11-8Я-10, СБВ18.27-8Я-21, СБВ15.27-8Я-21, СБВ12.27-8Я-21, СБВ10.27-8Я-21, СБВ9.27-8Я-21, СБВ18.27-8Я-31, СБВ15.27-8Я-31, СБВ12.27-8Я-31, СБВ10.27-8Я-31, СБВ9.27-8Я-31, СБВ18.25-8Я-21, СБВ15.25-8Я-21, СБВ12.25-8Я-21, СБВ10.25-8Я-21, СБВ9.25-8Я-21, СБВ18.25-8Я-31, СБВ15.25-8Я-31, СБВ12.25-8Я-31, СБВ10.25-8Я-31, СБВ9.25-8Я-31.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Несущие блоки внутренних стен из автоклавного ячеистого бетона предназначены для крупноблочных зданий высотой до 5 этажей.
Блоки внутренних стен приняты высотой «на этаж». Высота блоков принята для варианта применения перекрытий из ячеистого бетона толщиной 250 мм и высоты этажа в зданиях 2,8 и 3,0 м.
Блоки разработаны глухими, дверные проемы во внутренних стенах образуются путем укладки перемычек на два смежных блока. Перемычки принимаются по ГОСТ 948-76.

Скоростной напор ветра – 27 кгс/м<sup>2</sup> / 0,26 кПа.

Расчетная температура наружного воздуха – минус 20<sup>о</sup>С, 30<sup>о</sup>С.

Климатические районы СССР – II и III.

Инженерно-геологические условия – обычные.

Степень агрессивности среды – неагрессивная.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расшифровка марки изделия: CБВ 18.25-8я-10.
СБВ – наименование изделия – стеновой блок внутренний;
18 – длина блока – 1780 мм;
25 – высота блока – 2520 мм;
Я – материал изделия – автоклавный ячеистый бетон;
10 – цифры обозначают наличие шпонки на торцах блоков и подрезки для опирания перемычек.

Толщина всех блоков внутренних стен принята 250 мм, поэтому в маркировке этот размер опущен.
