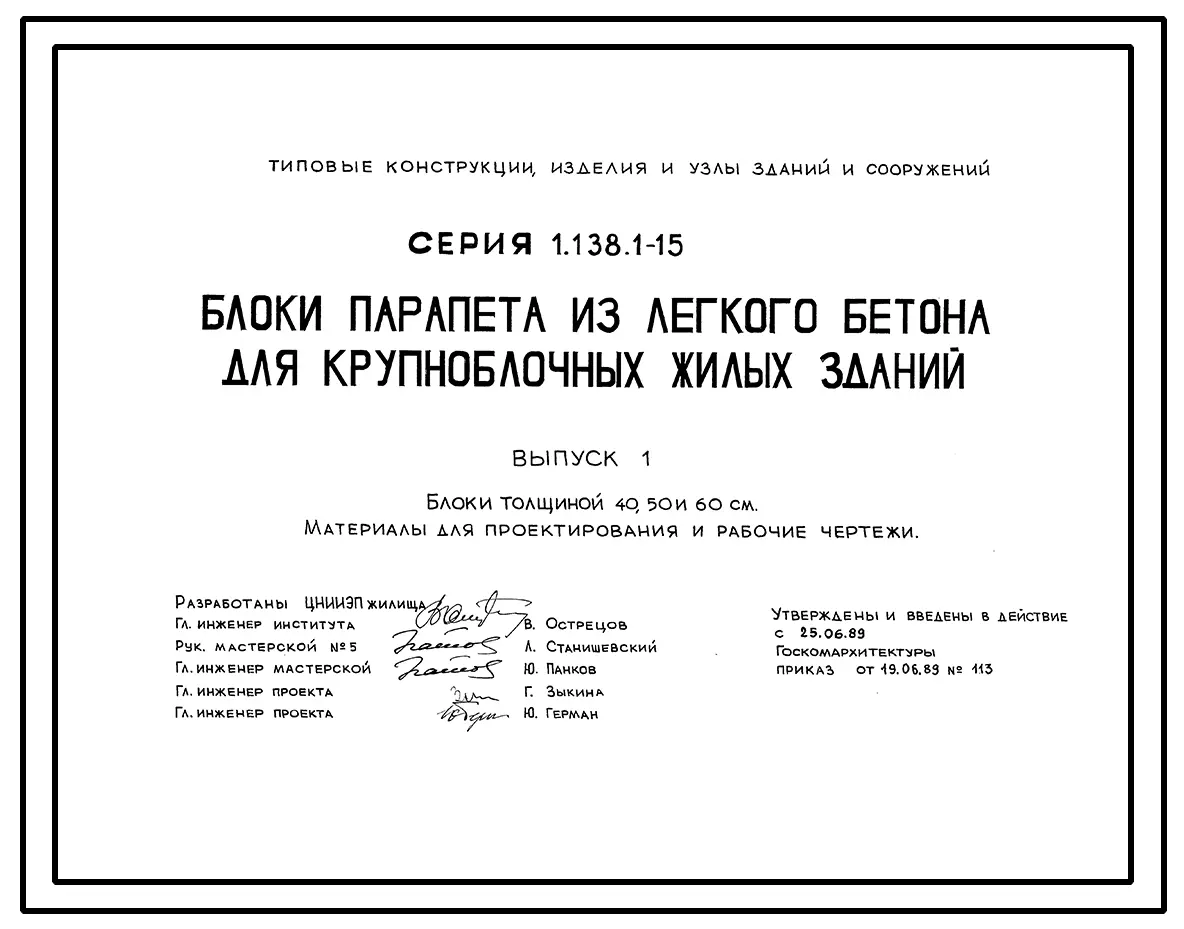

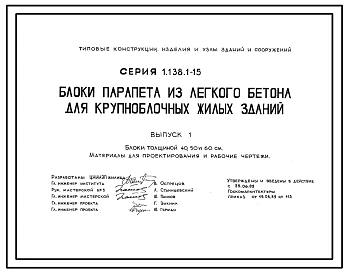

Серия 1.138.1-15 Блоки парапета из легкого бетона для крупноблочных жилых зданий. Выпуск 1 Блоки толщиной 40, 50 и 60 см. Материалы для проектирования и рабочие чертежи

Общие данные

Номер серии

1.138.1-15

Наименование серии

Блоки парапета из легкого бетона для крупноблочных жилых зданий. Выпуск 1 Блоки толщиной 40, 50 и 60 см. Материалы для проектирования и рабочие чертежи

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

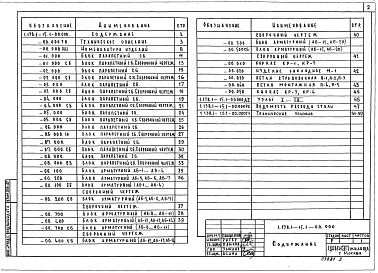

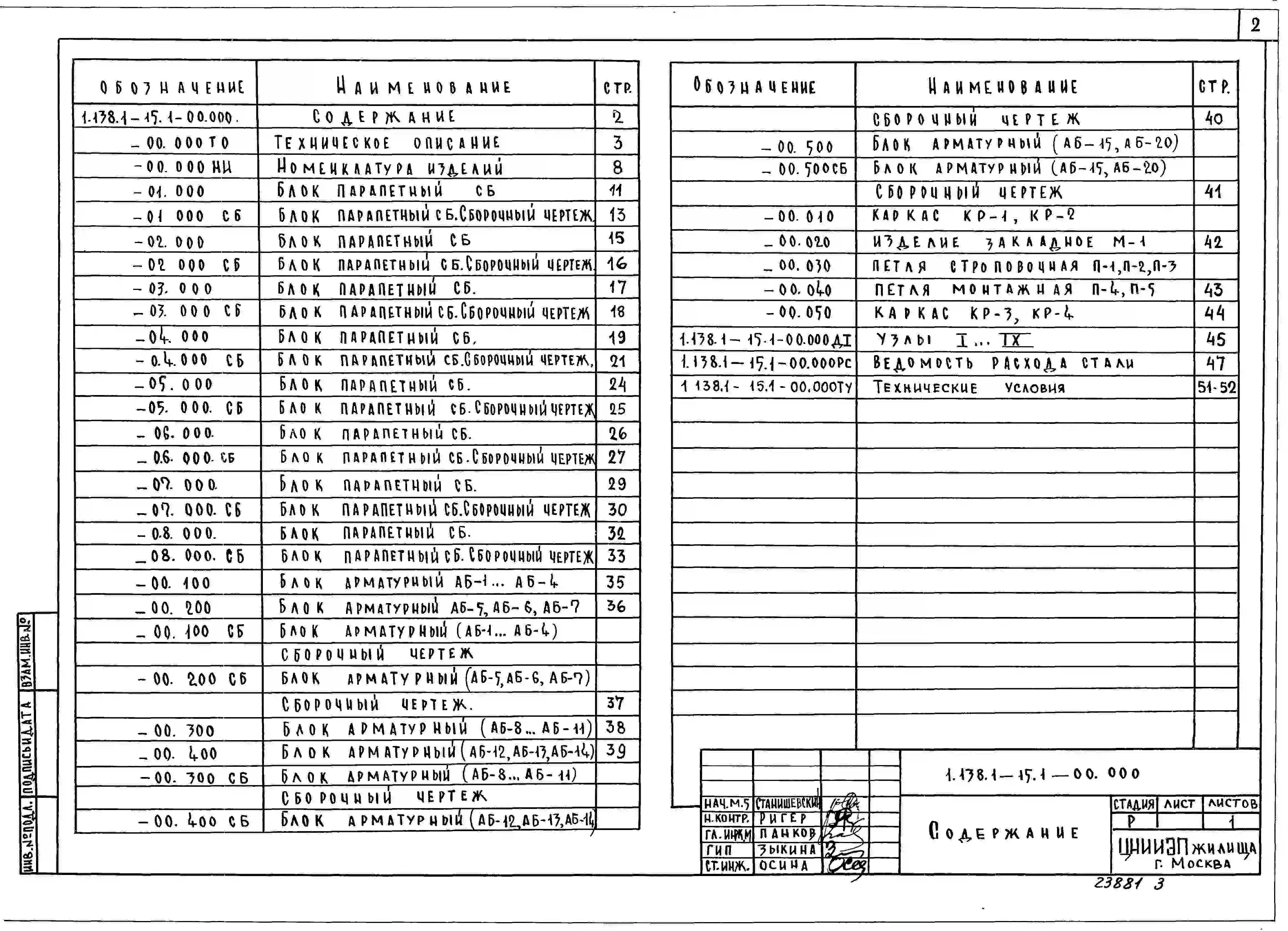

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

Техническая характеристика

Бетон легкий класса В7,5.
Бетон фактурного слоя В12,5.
Продольная и поперечная арматура из стали классов А-I, А-II, А-III диаметром 6÷14 и Вр-I диаметром 3÷5 мм.
Блоки армируются арматурными блоками.



Марки блоков (петлевой вариант):

СБ5.1 11.24.4-П-1, СБ5.1 15.24.4-П-1, СБ5.1 18.24.4-П-1, СБ5.1 10.24.5-П-1, СБ5.1 15.24.5-П-1, СБ5.1 18.24.5-П-1, СБ5.1 9.24.6-П-1, СБ5.1 15.24.6-П-1, СБ5.1 18.24.6-П-1, СБ5.1 11.24.4-П-1.1, СБ5.1 15.24.4-П-1.1, СБ5.1 18.24.4-П-1.1, СБ5.1 10.24.5-П-1.1, СБ5.1 15.24.5-П-1.1, СБ5.1 18.24.5-П-1.1, СБ5.1 9.24.6-П-1.1, СБ5.1 15.24.6-П-1.1, СБ5.1 18.24.6-П-1.1, СБ5.1 14.24.4-П-1, СБ5.1 13.24.5-П-1, СБ5.1 12.24.6-П-1, СБ5.1 14.24.4-П-1.1, СБ5.1 13.24.5-П-1.1, СБ5.1 12.24.6-П-1.1, СБ5.5 9.24.4-П-1, СБ5.5 9.24.5-П-1, СБ5.5 9.24.6-П-1, СБ5.5 9.24.4-П-1.1, СБ5.5 9.24.5-П-1.1, СБ5.5 9.24.6-П-1.1, СБ5.1 12.24.4-П-1.0.1, СБ5.1 12.24.5-П-1.0.1, СБ5.1 12.24.6-П-1.0.1, СБ5.1 12.24.4-П-1.1.1, СБ5.1 12.24.5-П-1.1.1, СБ5.1 12.24.6-П-1.1.1, СБ5.5 5.24.4-П-1, СБ5.5 8.24.4-П-1, СБ5.5 4.24.5-П-1, СБ5.5 7.24.5-П-1, СБ5.5 3.24.6-П-1, СБ5.5 7.24.6-П-1, СБ5.5 5.24.4-П-1.1, СБ5.5 8.24.4-П-1.1, СБ5.5 4.24.5-П-1.1, СБ5.5 7.24.5-П-1.1, СБ5.5 3.24.6-П-1.1, СБ5.5 6.24.6-П-1.1.

Марки блоков (беспетлевой вариант):

СБ5.1 11.24.4-П-1.0.0.5, СБ5.1 15.24.4-П-1.0.0.5, СБ5.1 18.24.4-П-1.0.0.5, СБ5.1 10.24.5-П-1.0.0.5, СБ5.1 15.24.5-П-1.0.0.5, СБ5.1 18.24.5-П-1.0.0.5, СБ5.1 9.24.6-П-1.0.0.5, СБ5.1 15.24.6-П-1.0.0.5, СБ5.1 18.24.6-П-1.0.0.5, СБ5.1 11.24.4-П-1.1.0.5, СБ5.1 15.24.4-П-1.1.0.5, СБ5.1 18.24.4-П-1.1.0.5, СБ5.1 10.24.5-П-1.1.0.5, СБ5.1 15.24.5-П-1.1.0.5, СБ5.1 18.24.5-П-1.1.0.5, СБ5.1 9.24.6-П-1.1.0.5, СБ5.1 15.24.6-П-1.1.0.5, СБ5.1 18.24.6-П-1.1.0.5, СБ5.1 14.24.4-П-1.0.0.5, СБ5.1 13.24.5-П-1.0.0.5, СБ5.1 12.24.6-П-1.0.0.5, СБ5.1 14.24.4-П-1.1.0.5, СБ5.1 13.24.5-П-1.1.0.5, СБ5.1 12.24.6-П-1.1.0.5, СБ5.5 9.24.4-П-1.0.0.5, СБ5.5 9.24.5-П-1.0.0.5, СБ5.5 9.24.6-П-1.0.0.5, СБ5.5 9.24.4-П-1.1.0.5, СБ5.5 9.24.5-П-1.1.0.5, СБ5.5 9.24.6-П-1.1.0.5, СБ5.1 12.24.4-П-1.0.1.5, СБ5.1 12.24.5-П-1.0.1.5, СБ5.1 12.24.6-П-1.0.1.5, СБ5.1 12.24.4-П-1.1.1.5, СБ5.1 12.24.5-П-1.1.1.5, СБ5.1 12.24.6-П-1.1.1.5, СБ5.5 5.24.4-П-1.0.0.5, СБ5.5 8.24.4-П-1.0.0.5, СБ5.5 4.24.5-П-1.0.0.5, СБ5.5 7.24.5-П-1.0.0.5, СБ5.5 3.24.6-П-1.0.0.5, СБ5.5 6.24.6-П-1.0.0.5, СБ5.5 5.24.4-П-1.1.0.5, СБ5.5 8.24.4-П-1.1.0.5, СБ5.5 4.24.5-П-1.1.0.5, СБ5.5 7.24.5-П-1.1.0.5, СБ5.5 3.24.6-П-1.1.0.5, СБ5.5 6.24.6-П-1.1.0.5.



Указания по применению

Блоки парапета предназначены для применения в наружных стенах 5- и 9-этажных жилых зданий.

Предел огнестойкости стен из блоков более 2 часов.

Инженерно-геологические условия – обычные.

Нормативное ветровое давление – 48 кгс/м^2.

Климатические районы и подрайоны – II, III и IВ.

Расчетная температура наружного воздуха – минус 30 градусов С.



Дополнительные данные

Расшифровка марки изделия СБ5.1 12.24.4-П-1.1.0.5.
СБ – стеновой блок наружных стен;
5.1 – парапетный, рядовой;
12 – длина блока в дециметрах;
24 – высота блока в дециметрах;
4 – толщина блока в дециметрах;
П – бетон легкий на пористых заполнителях;
1.1.0.5 – симметричный, с монтажной петлей, без продуха, беспетелевой вариант.

Серия 1.138.1-15, вып. 1 разработана взамен серии 1.138.1-12, вып. 1.
