Серия 1.817.1-2 Панели цокольные железобетонные для стен сельскохозяйственных производственных зданий. Выпуск 2 Арматурные и закладные изделия. Рабочие чертежи

Общие данные

Номер серии

1.817.1-2

Наименование серии

Панели цокольные железобетонные для стен сельскохозяйственных производственных зданий. Выпуск 2 Арматурные и закладные изделия. Рабочие чертежи

История изменений

1.817.1-2
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

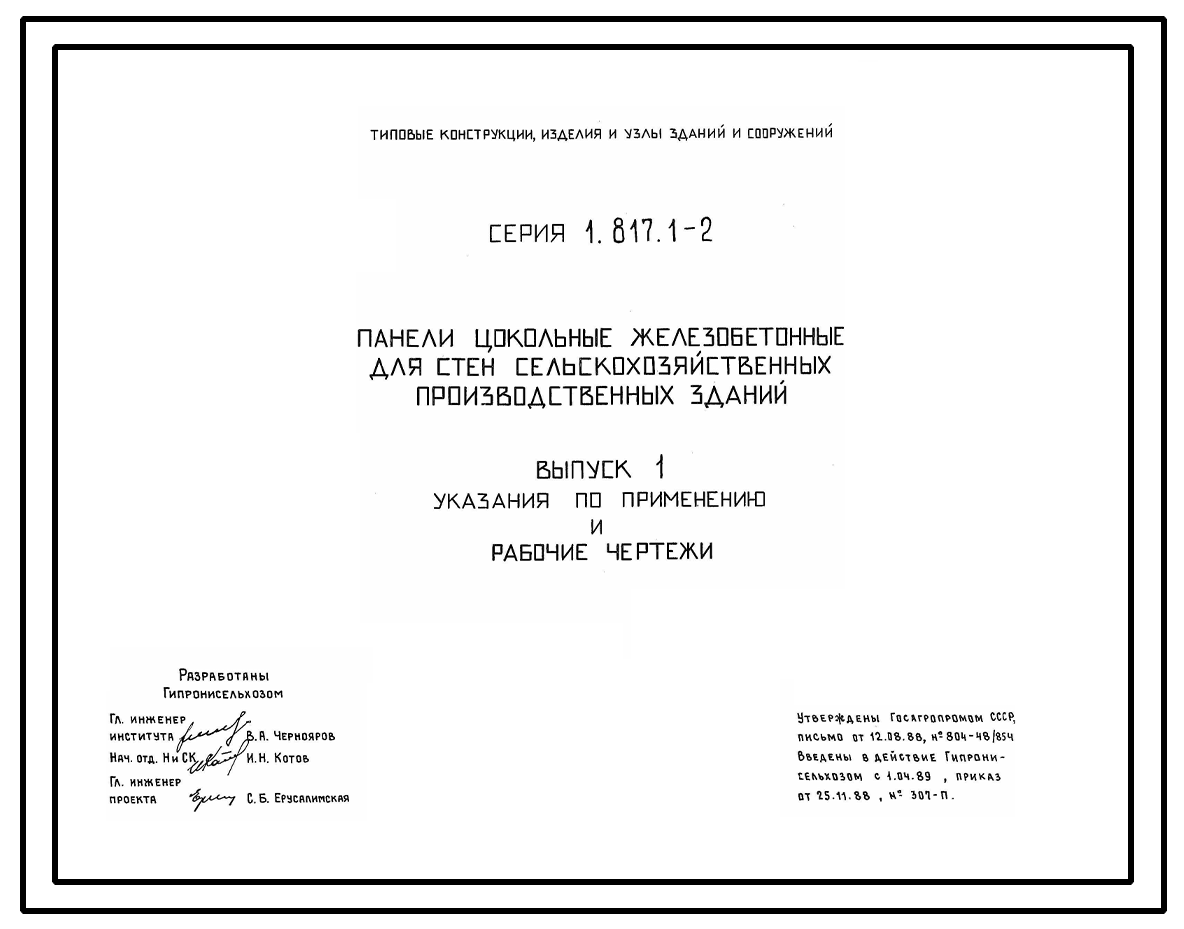

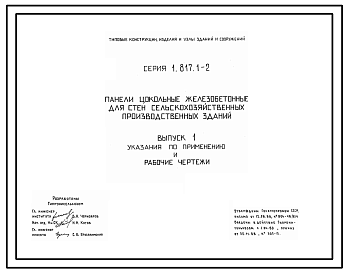

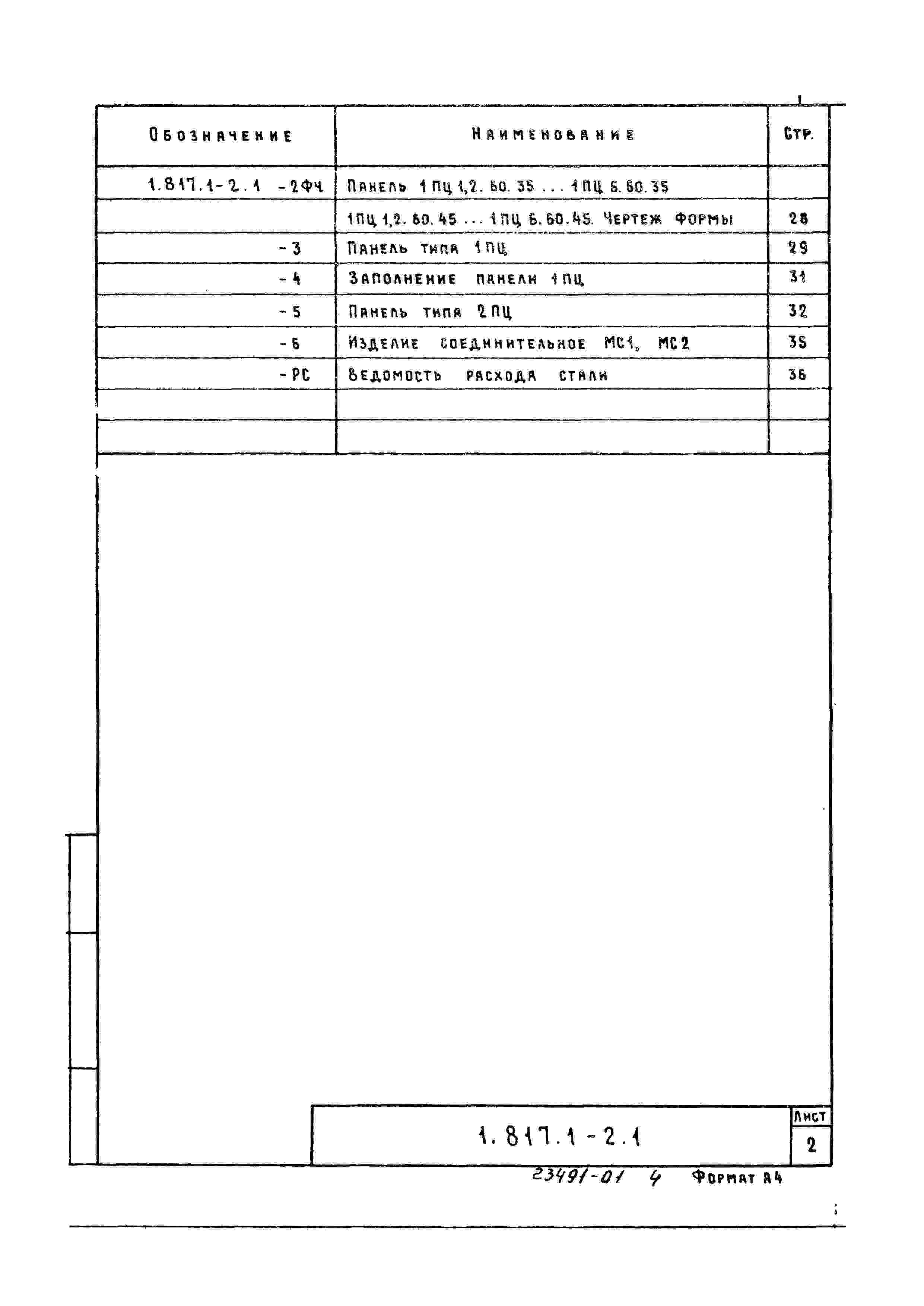

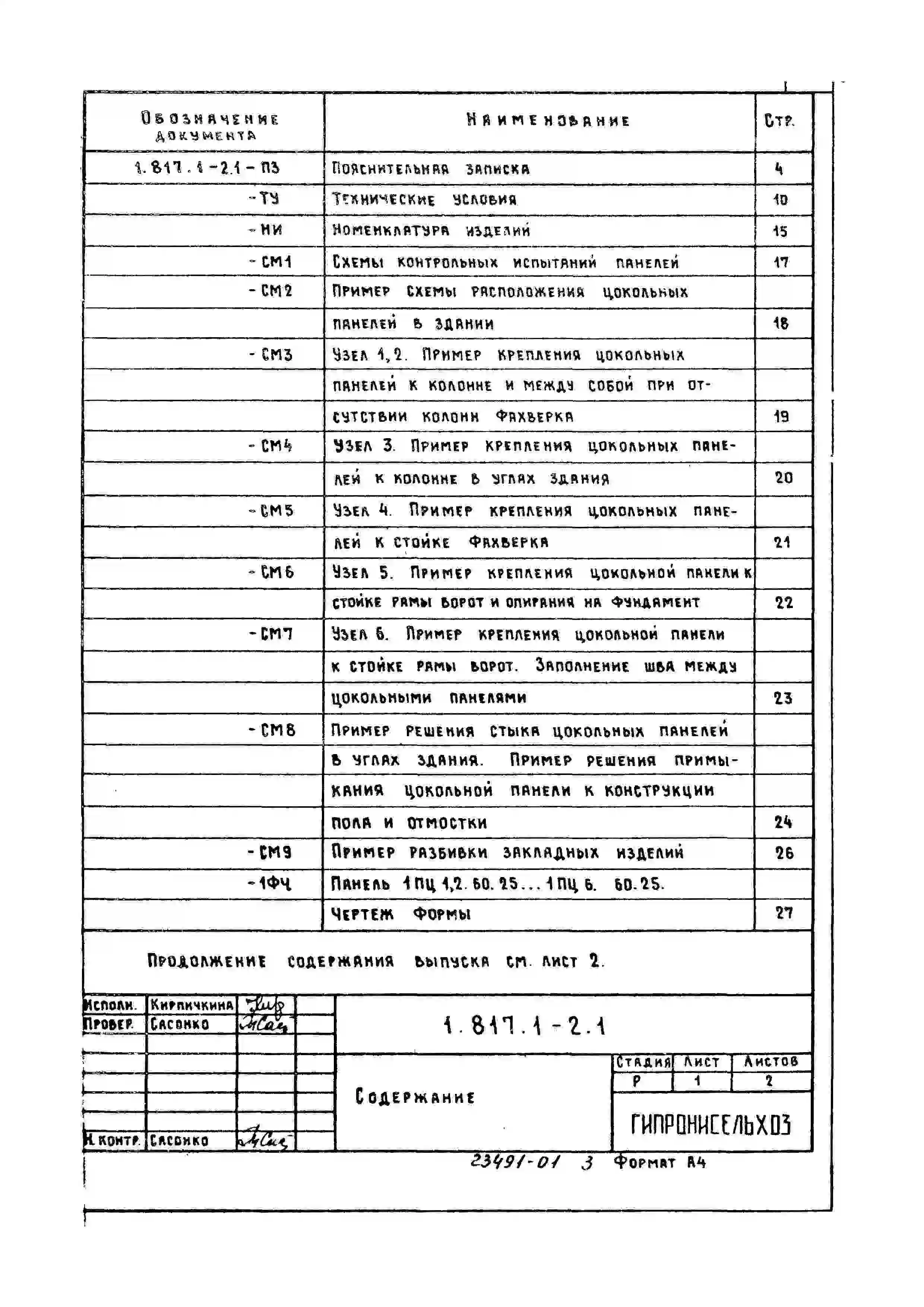

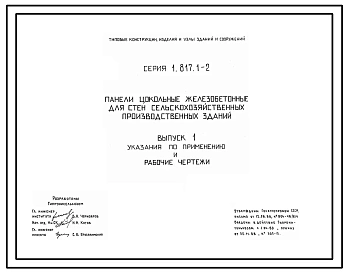

Выпуск 1
Указания по применению и рабочие чертежи.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

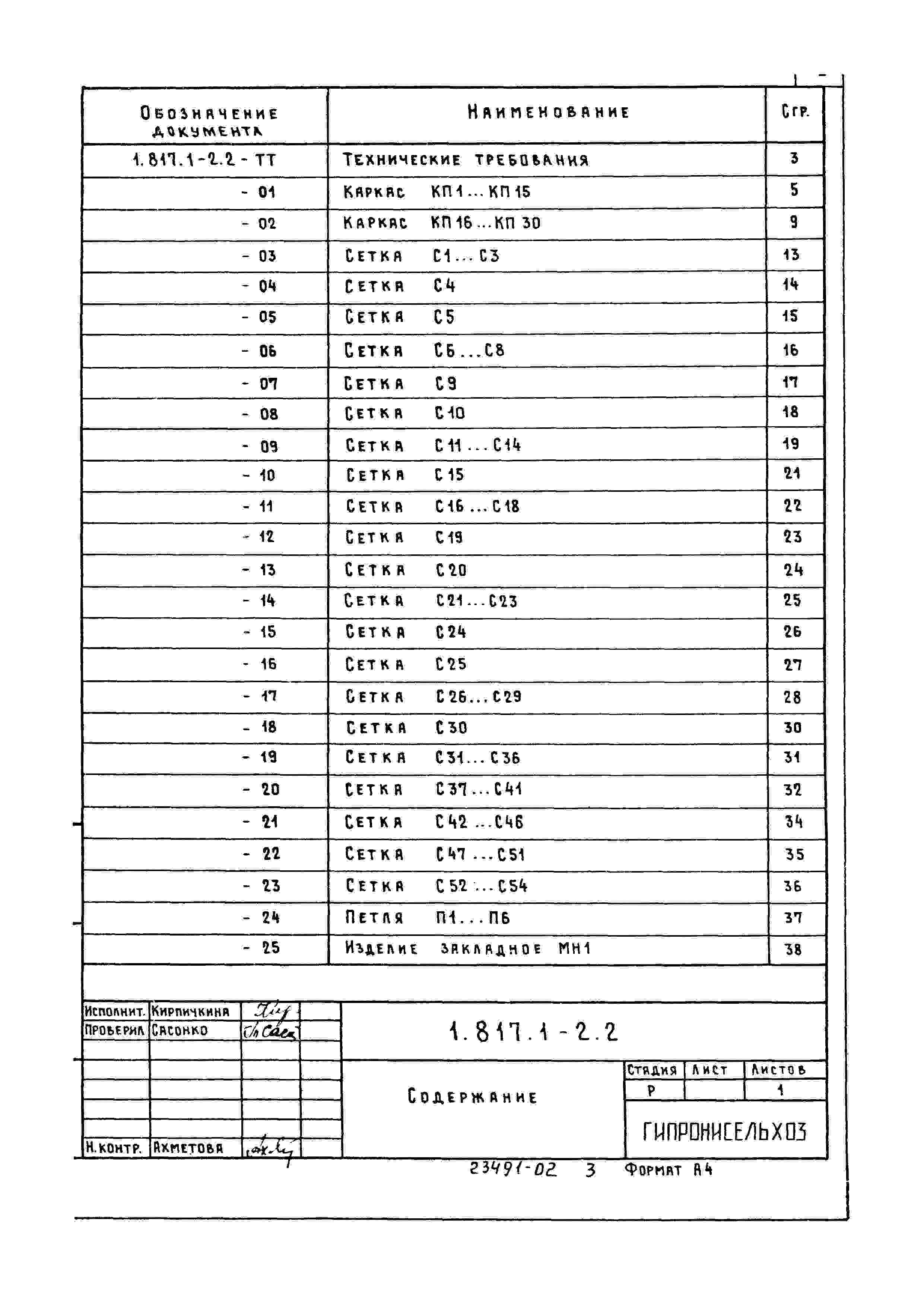

Выпуск 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта
Техническая характеристика

Бетон тяжелый класса В15.
Продольная арматура – из стали класса А-III диаметром 10–18 мм по ГОСТ 5781-82, поперечная – из стали класса Вр-I по ГОСТ 6727-80.
Панели армированы сварными каркасами.


Марки цокольных панелей:

1ПЦ1,2.60.25; 1ПЦ1,5.60.25; 1ПЦ1,8.60.25; 1ПЦ3.60.25; 1ПЦ6.60.25; 1ПЦ1,2.60.35; 1ПЦ1,5.60.35; 1ПЦ1,8.60.35; 1ПЦ3.60.35; 1ПЦ6.60.35; 1ПЦ1,2.60.45; 1ПЦ1,5.60.45; 1ПЦ1,8.60.45; 1ПЦ3.60.45; 1ПЦ6.60.45; 2ПЦ1,2.60.25-П; 2ПЦ1,2.60.25-Ф; 2ПЦ1,5.60.25-П; 2ПЦ1,5.60.25-Ф; 2ПЦ1,8.60.25-П; 2ПЦ1,8.60.25-Ф; 2ПЦ3.60.25-П; 2ПЦ3.60.25-Ф; 2ПЦ6.60.25-П; 2ПЦ6.60.25-Ф; 2ПЦ1,2.60.35-П; 2ПЦ1,2.60.35-Ф; 2ПЦ1,5.60.35-П; 2ПЦ1,5.60.35-Ф; 2ПЦ1,8.60.35-П; 2ПЦ1,8.60.35-Ф; 2ПЦ3.60.35-П; 2ПЦ3.60.35-Ф; 2ПЦ6.60.35-П; 2ПЦ6.60.35-Ф; 2ПЦ1,2.60.45-П; 2ПЦ1,2.60.45-Ф; 2ПЦ1,5.60.45-П; 2ПЦ1,5.60.45-Ф; 2ПЦ1,8.60.45-П; 2ПЦ1,8.60.45-Ф; 2ПЦ3.60.45-П; 2ПЦ3.60.45-Ф; 2ПЦ6.60.45-П; 2ПЦ6.60.45-Ф.


Указания по применению

Цокольные панели предназначены для сельскохозяйственных отапливаемых зданий под наружные стены из панелей на деревянном каркасе, из асбестоцементных экструзионных, из арболита, а также панелей и блоков, изготавливаемых с использованием гипсовых вяжущих.
Выбор типа панелей производится в конкретном проекте в зависимости от вида стеновых панелей.
Предел огнестойкости панелей – не менее 1 часа.

Ветровое давление: 48 кгс/м^2 / 0,48 кПа.

Вес снегового покрова: 150 кгс/м^2 / 1,47 кПа.

Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная газовая и слабоагрессивная жидкая среда.

Температура наружного воздуха – минус 40 градусов С.


Дополнительные данные

Расшифровка марки изделия
1(2)ПЦ1,2(1,5; 1,8; 3; 6)60.25(35; 45) П(Ф)
1(2) – тип цокольной панели;
ПЦ – вид конструкции – панель цокольная;
1,2(1,5; 1,8; 3; 6) – длина панели в м;
60 – высота панели в дм;
25(35; 45) – толщина панели в см;
П(Ф) – вид утеплителя – только для панелей 2 типа
    П – утеплитель из пенопласта полистирольного
    Ф – утеплитель из фибролитовых плит

Данная серия разработана взамен серии 1.817.1-1.

Нормативные документы

Номер документа
Наименование
Сталь горячекатаная для армирования железобетонных конструкций. Технические условия (с Изменениями N 1, 2, 3, 4, 5)
