Типовой проект 226-9-64м Интернат при школе (спальный корпус) на 80 мест. Грунты вечномерзлые. Здание двухэтажное. Стены брусчатые. Объем 2660м?

Общие данные

Номер проекта

226-9-64м

Наименование проекта

Интернат при школе (спальный корпус) на 80 мест. Грунты вечномерзлые. Здание двухэтажное. Стены брусчатые. Объем 2660м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Архитектурно-строительные чертежи и изделия заводского изготовления, технологические, санитарно-технические и электротехнические чертежи
Новое название альбома:
Альбом 2
Сметы
Новое название альбома:
Альбом 3
Заказные спецификации
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Интернат (спальный корпус) на 80 мест для учащихся 1-8 классов

Дополнительные данные

Показатели приведены для условий строительства при температуре наружного воздуха — 50ºС.

Сметная стоимость строительства определена нормами и ценами 1969 года.

Экспликация помещений

Тамбуры — 12,5 м²;

Вестибюль — 15,9 м²;

Гардероб с сушилкой — 16,5 м²;

Комната для приготовления уроков — 56,7 м²;

Спальные комнаты — 324,6 м²;

Уборные и умывальные при спальных комнатах для:

– мальчиков — 15,2 м²;

– девочек — 16,0 м²;

Кабины личной гигиены — 3,6 м²;

Комната чистки одежды и обуви — 9,1 м²;

Кладовая личных вещей — 10,8 м²;

Бельевые — 15,1 м²;

Кладовая для хранения новой одежды — 16,1 м²;

Комната дежурных воспитателей — 7,5 м²;

Комнаты технического персонала — 7,4 м²;

Кубовая — 8,3 м²;

Изолятор — 22,6 м²;

Уборная для персонала — 4,0 м²;

Постирочная — 5,1 м²;

Раздевальная с душевой и уборной — 17,8 м²;

Техническое помещение — 40,3 м²;

Коридоры — 86,9 м².

Строительные конструкции

Фундаменты – свайные, из деревянных круглых свай.

Стены — брусчатые из древесины хвойных пород.

Перегородки — из деревянных щитов по ГОСТ 1006-68, типоразмеров — 2.

Лестницы — деревянные.

Полы — дощатые, керамическая плитка.

Крыша — двухскатная с кровлей из асбестоцементных волнистых листов по ГОСТ 16233-70*.

Окнные блоки — с тройным остеклением по ГОСТ 16289-70*, типоразмеров — 2.

Дверные блоки внутренние — по ГОСТ 6629-74, типоразмеров – 5.

Дверные блоки наружные — по серии 1.135-1, альбом 1, 2, типоразмеров — 2.

Отделка наружная — обшивка строгаными профилированными досками.

Отделка внутренняя — мокрая и сухая штукатурка, глазурированная плитка.

Инженерное оборудование

Водопровод – хозяйственно-питьевой, расчетный напор у основания стояков — 12 м водяного столба.

Канализация – хозяйственно-бытовая в наружную сеть.

Отопление – от наружных сетей. Параметры теплоносителя Тв = 95-70ºС.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Горячее водоснабжение — от наружной тепловой сети 65-70ºС.

Электроосвещение – лампами накаливания.

Электроснабжение – от внешней сети, напряжение 380/220В.

Слаботочные устройства – телефонизация, радиофикация, телевидение, часофикация, пожарная сигнализация.

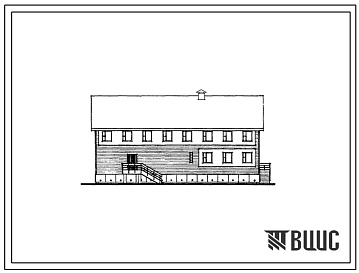

Изображения
