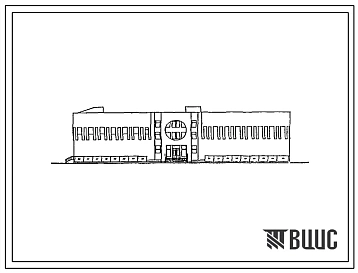

Типовой проект 294-2-78м.86 Физкультурно-спортивный корпус с залом (ареной) 30х18м и 30х15м. Грунты вечномерзлые. Здание двухэтажное. Стены из кирпича. Объем 23750м?

Общие данные

Номер проекта

294-2-78м.86

Наименование проекта

Физкультурно-спортивный корпус с залом (ареной) 30х18м и 30х15м. Грунты вечномерзлые. Здание двухэтажное. Стены из кирпича. Объем 23750м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

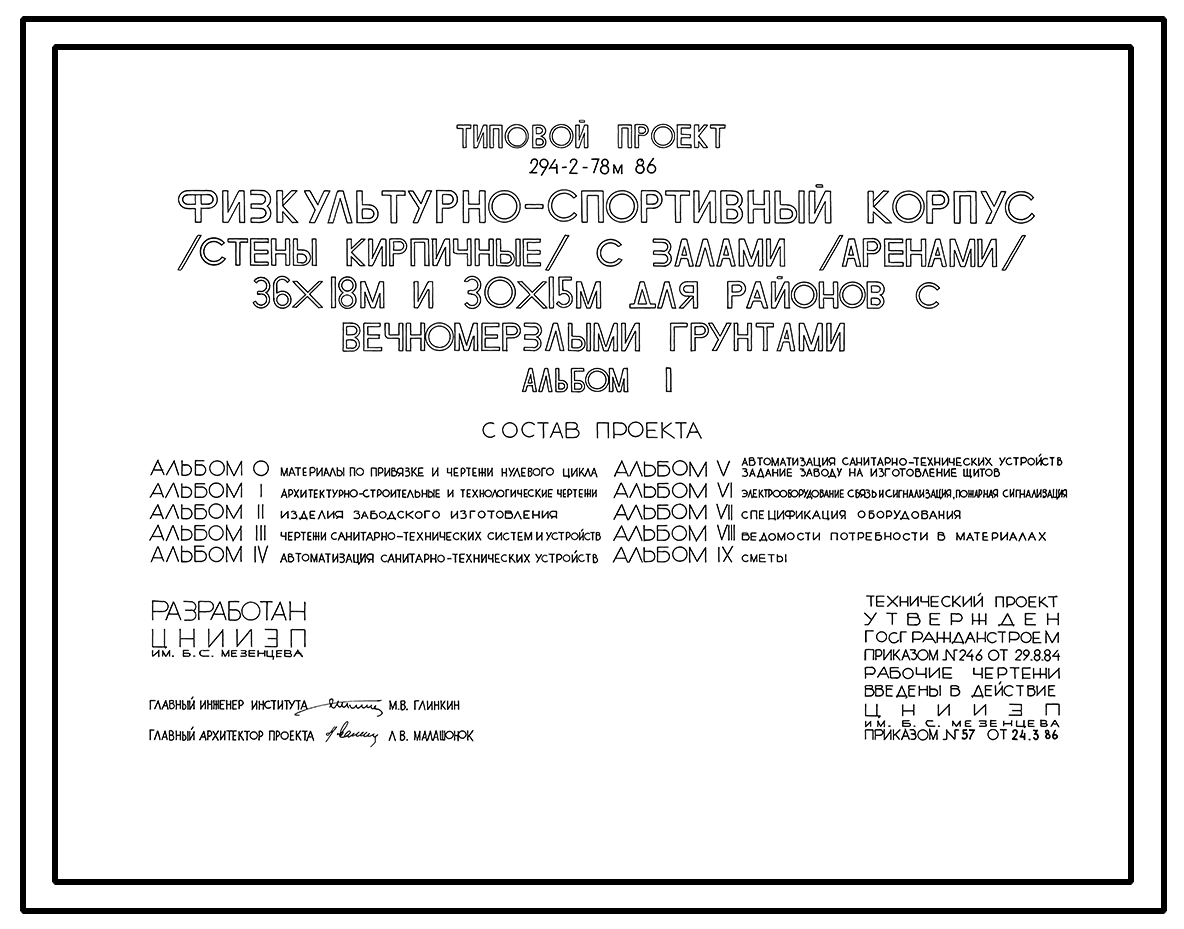

Состав проекта
Номер альбома
Наименование
Состав альбома

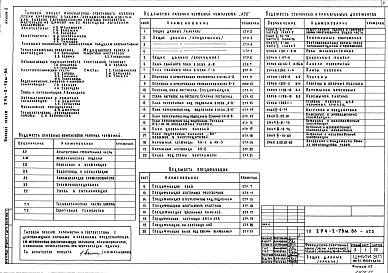

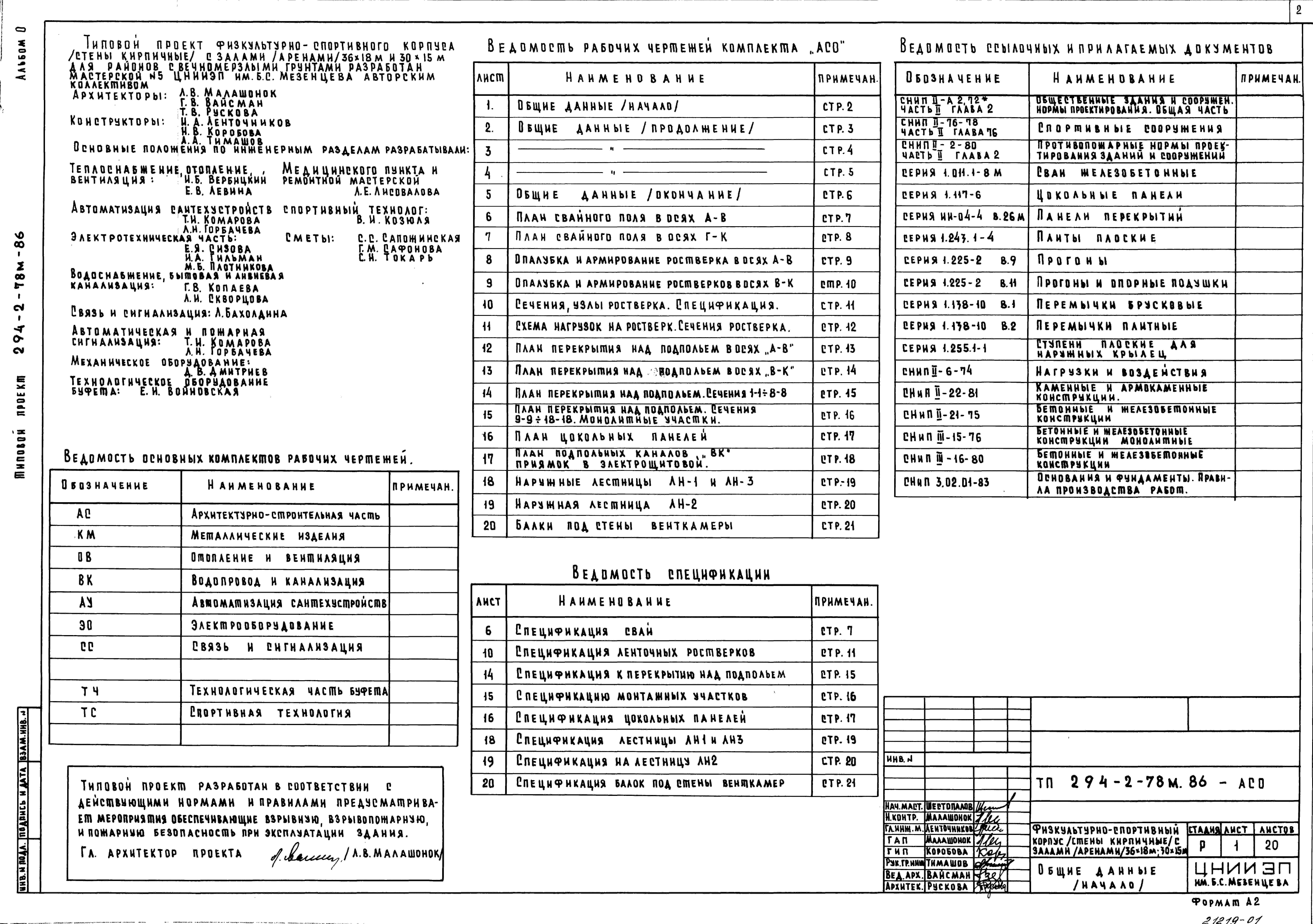

Альбом 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

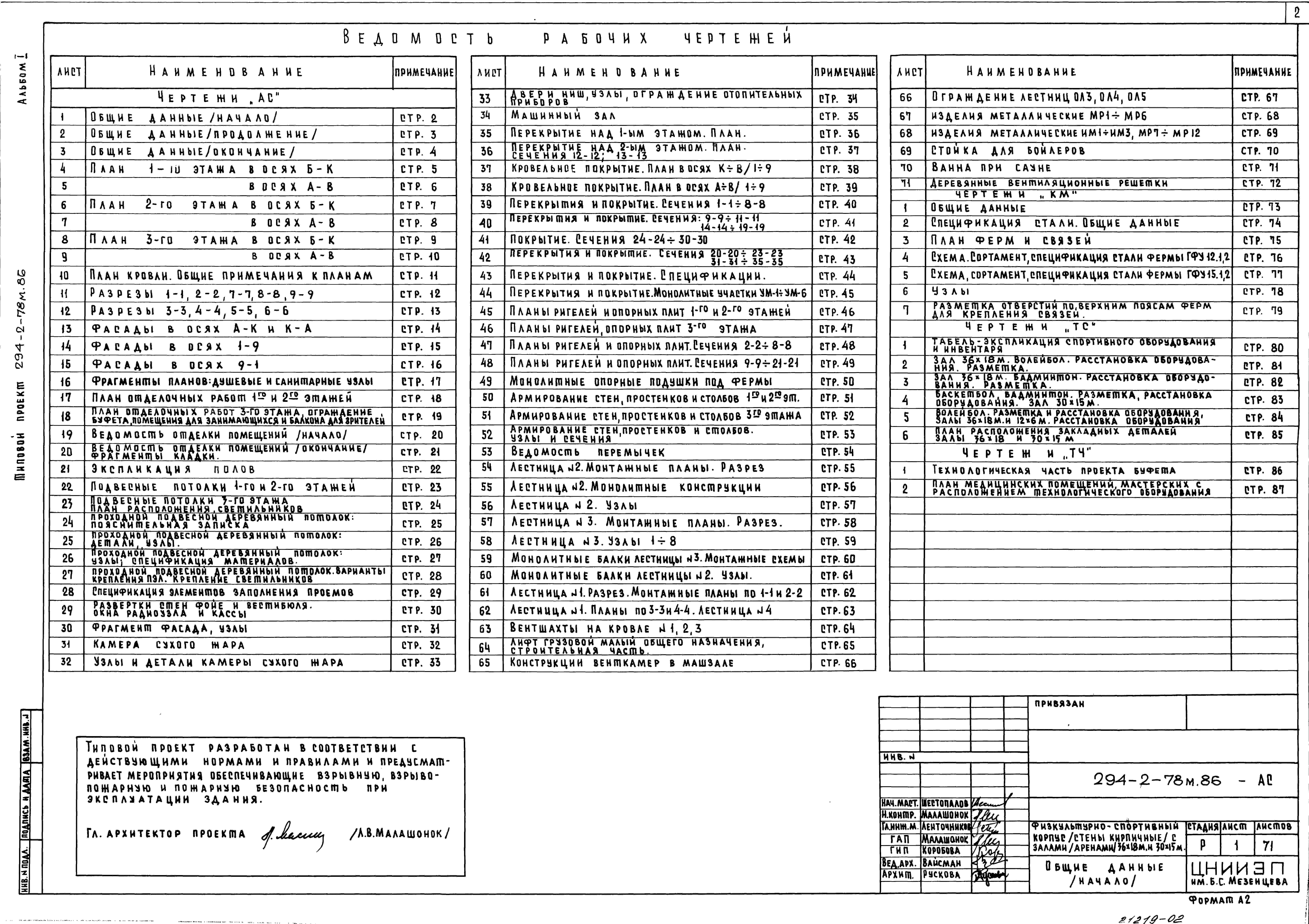

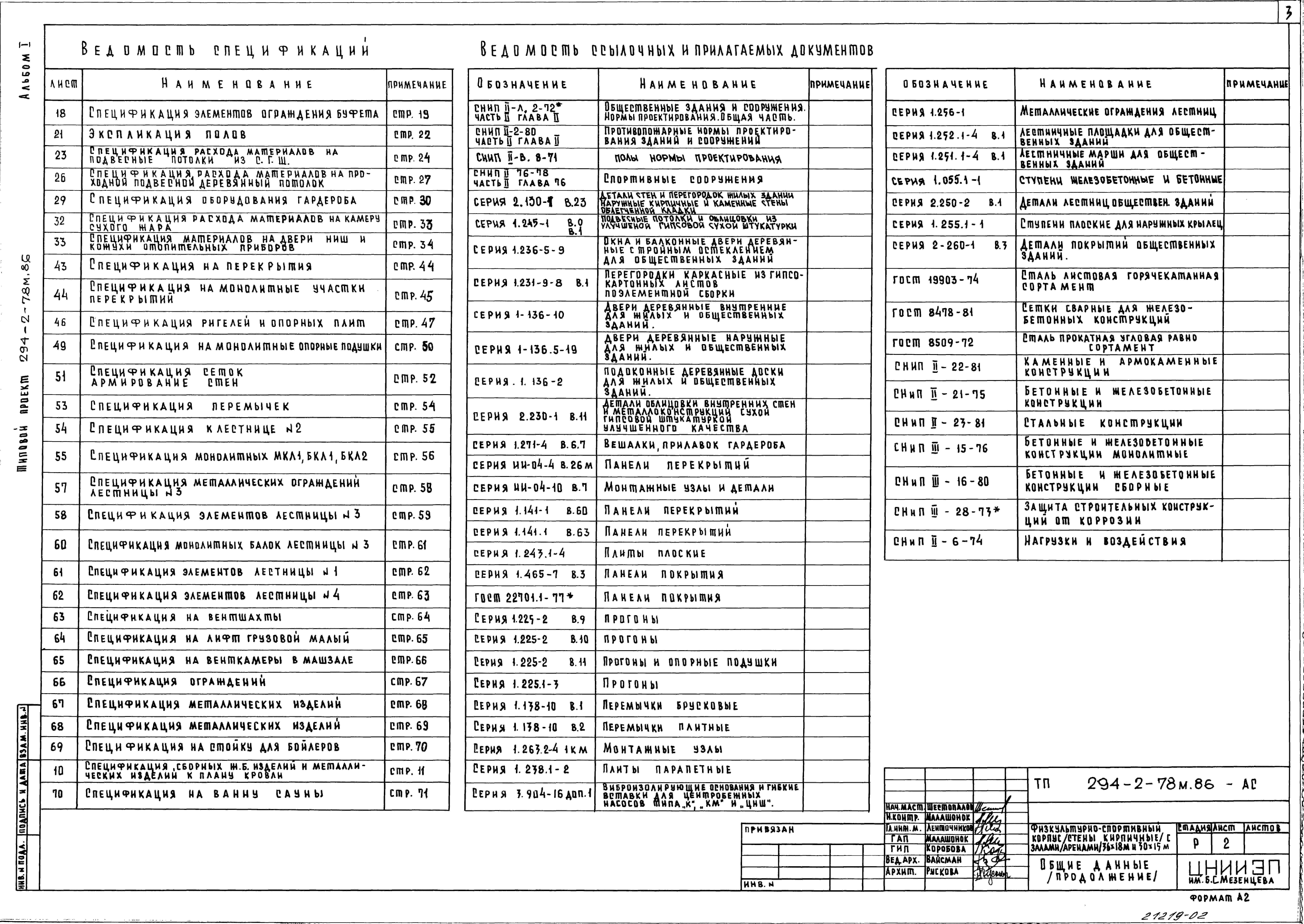

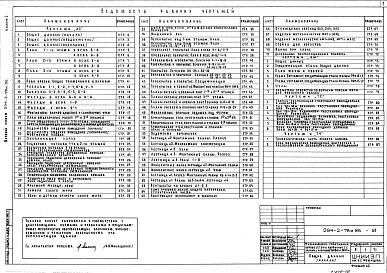

Альбом 1
Архитектурно-строительные и технологические чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

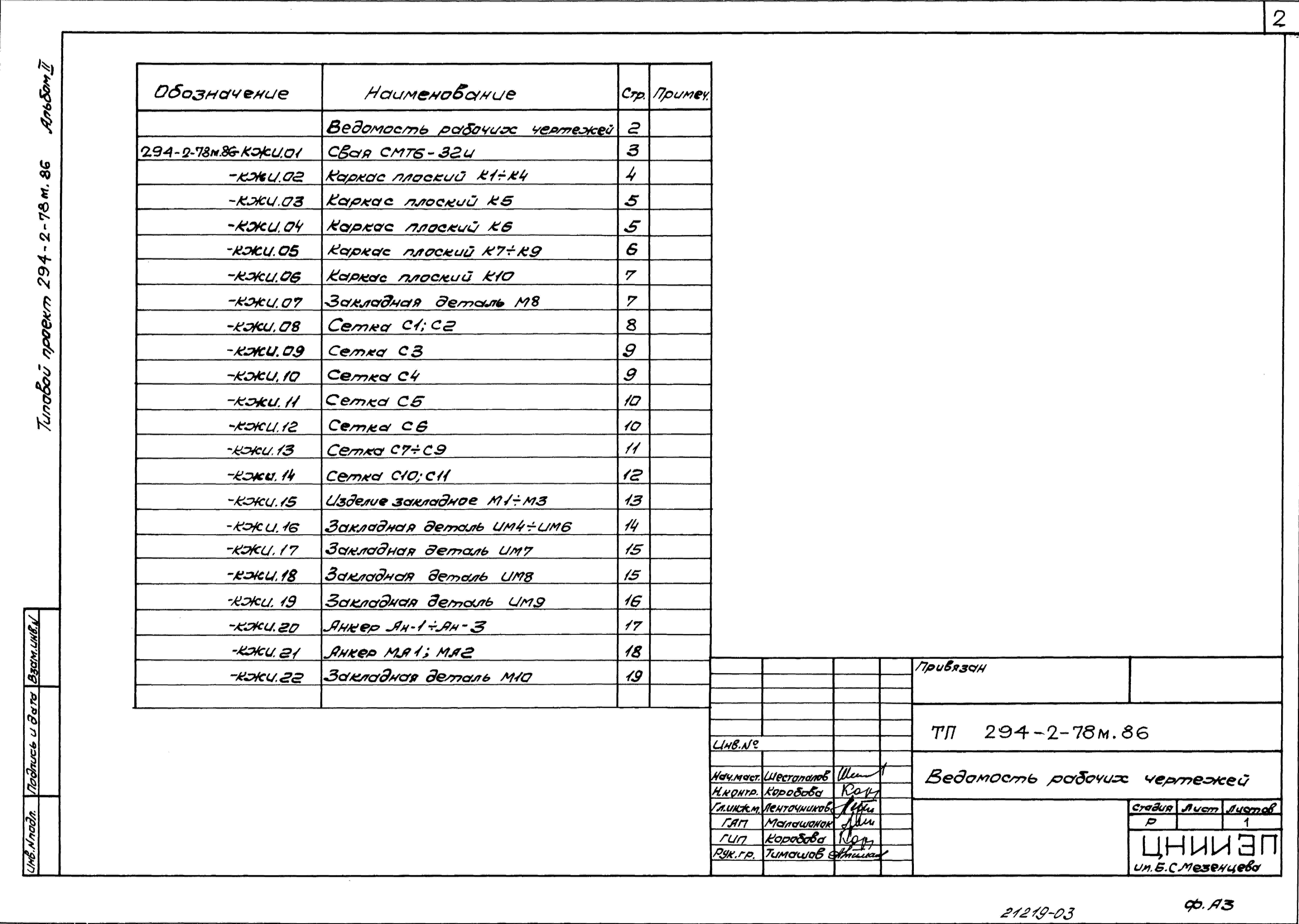

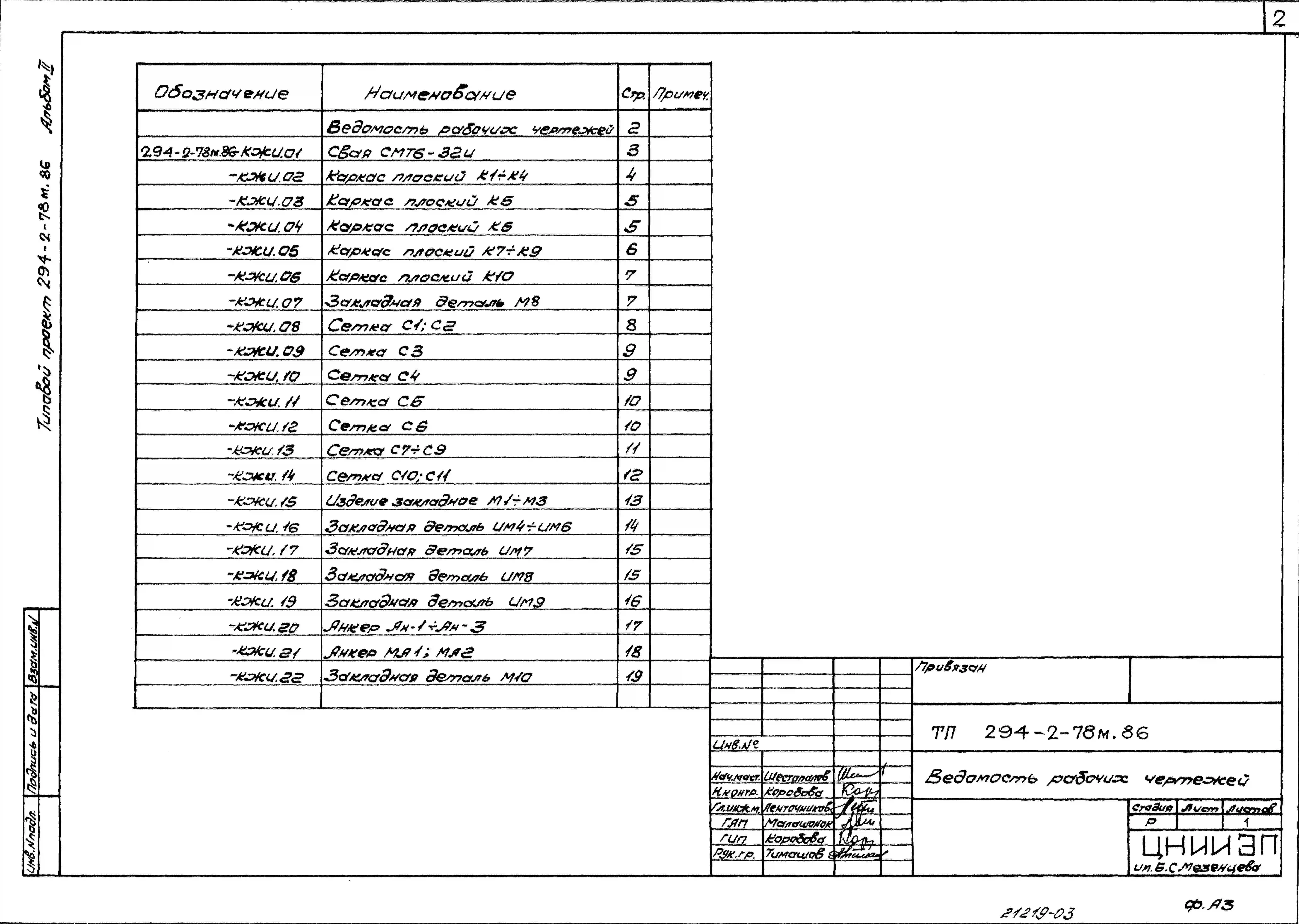

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

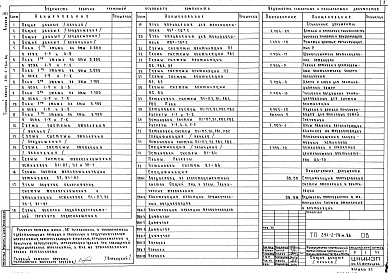

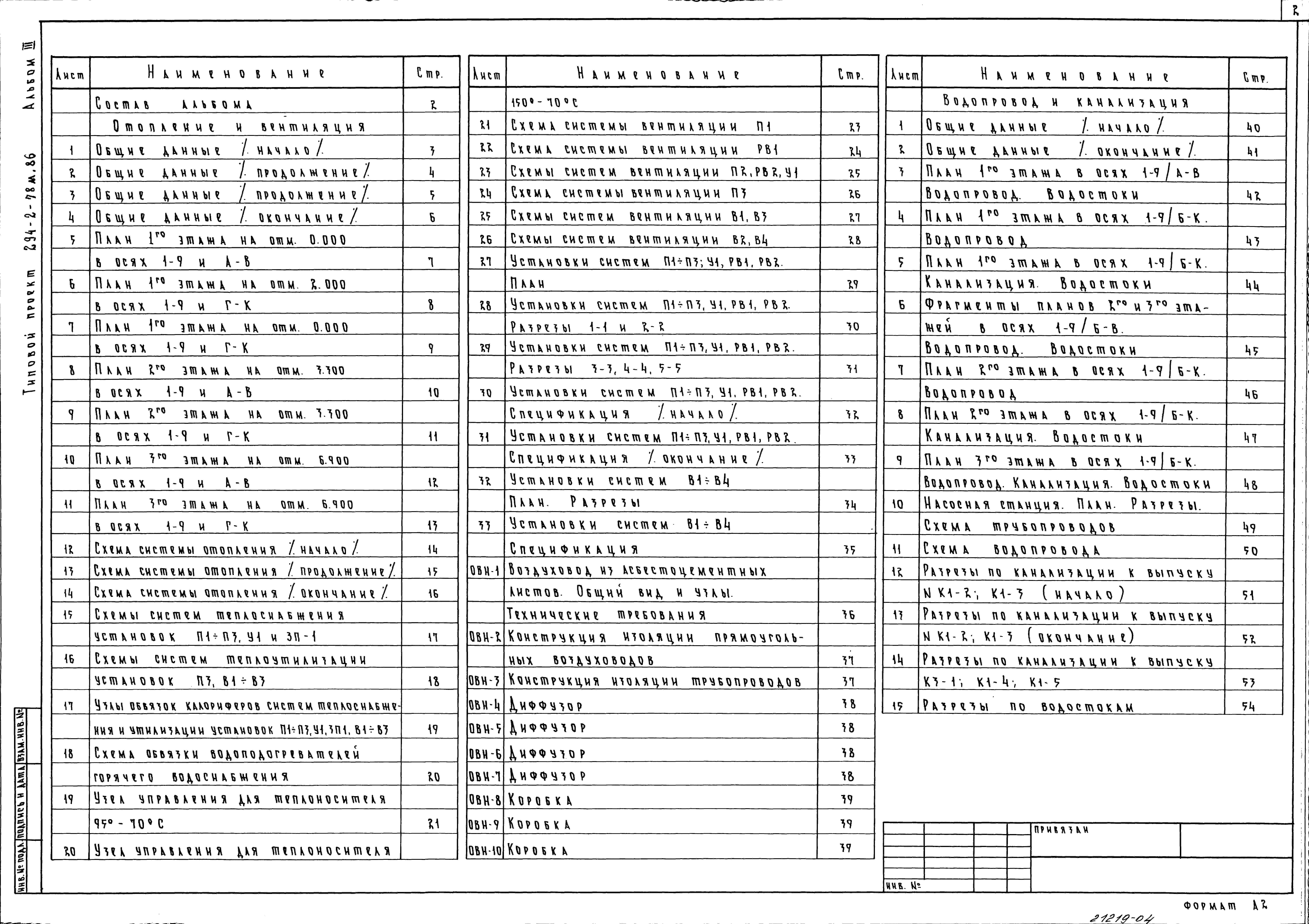

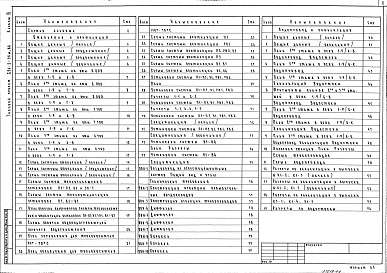

Альбом 3

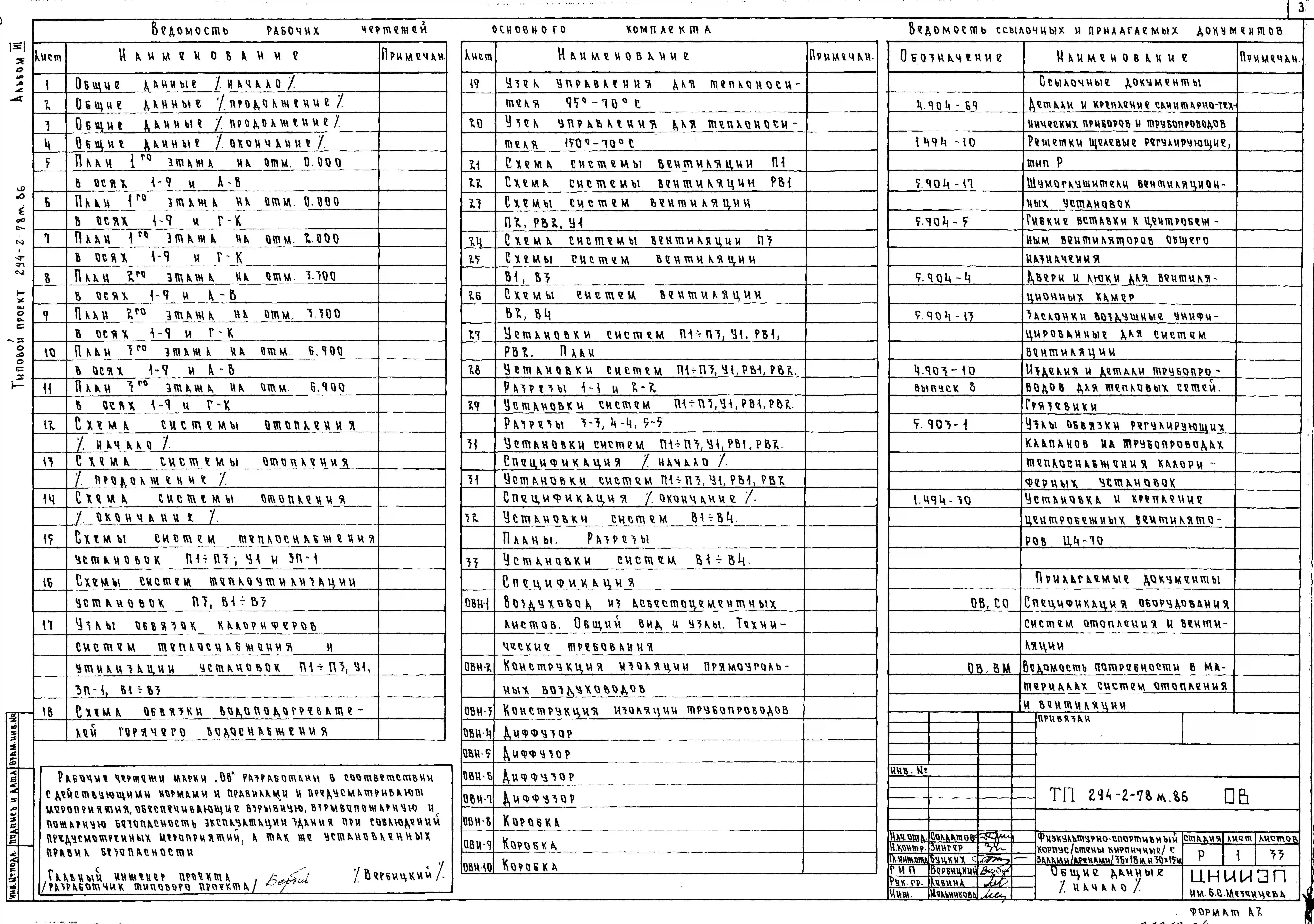

Чертежи санитарно-технических систем и устройств
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

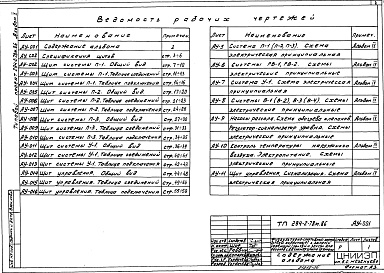

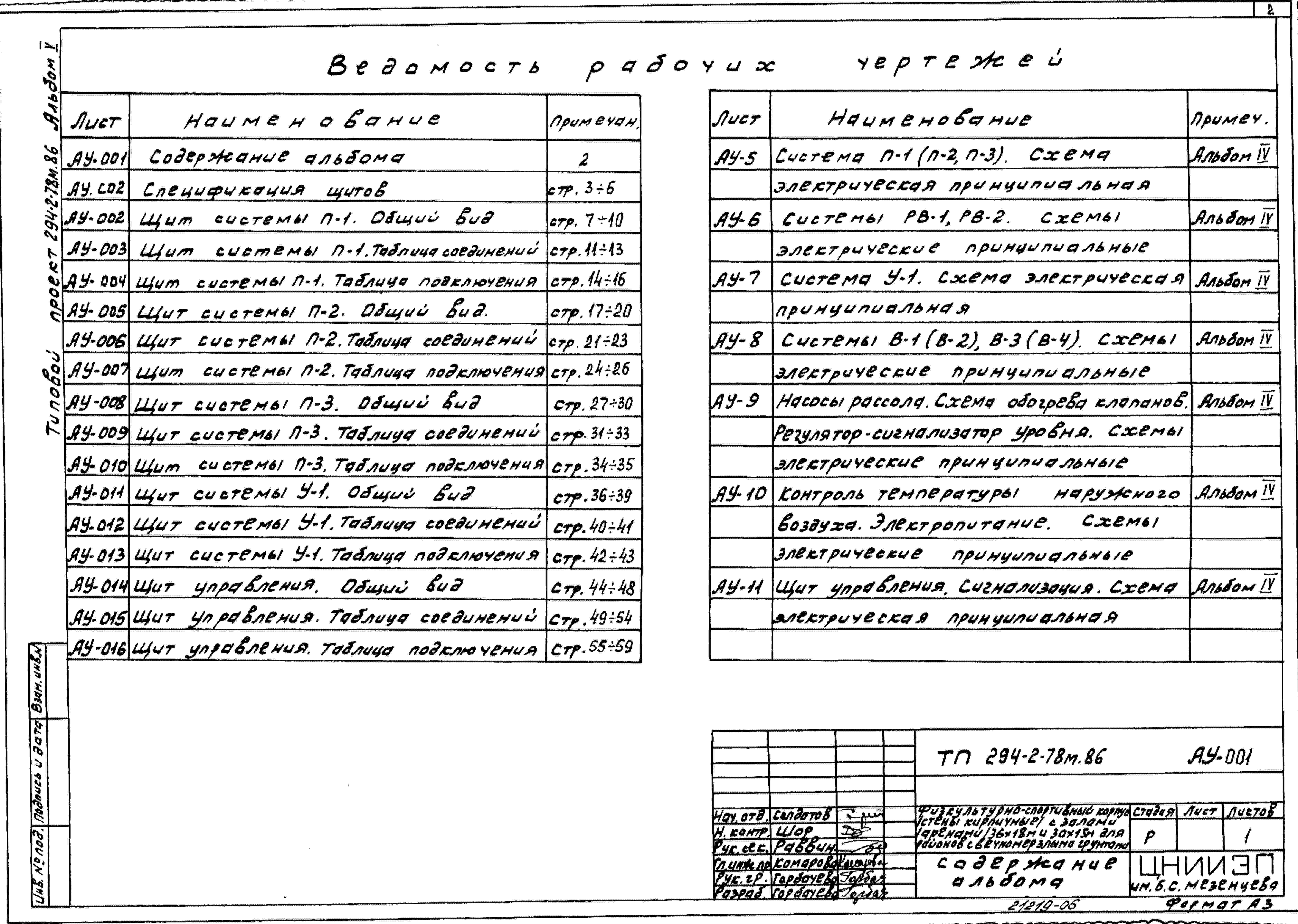

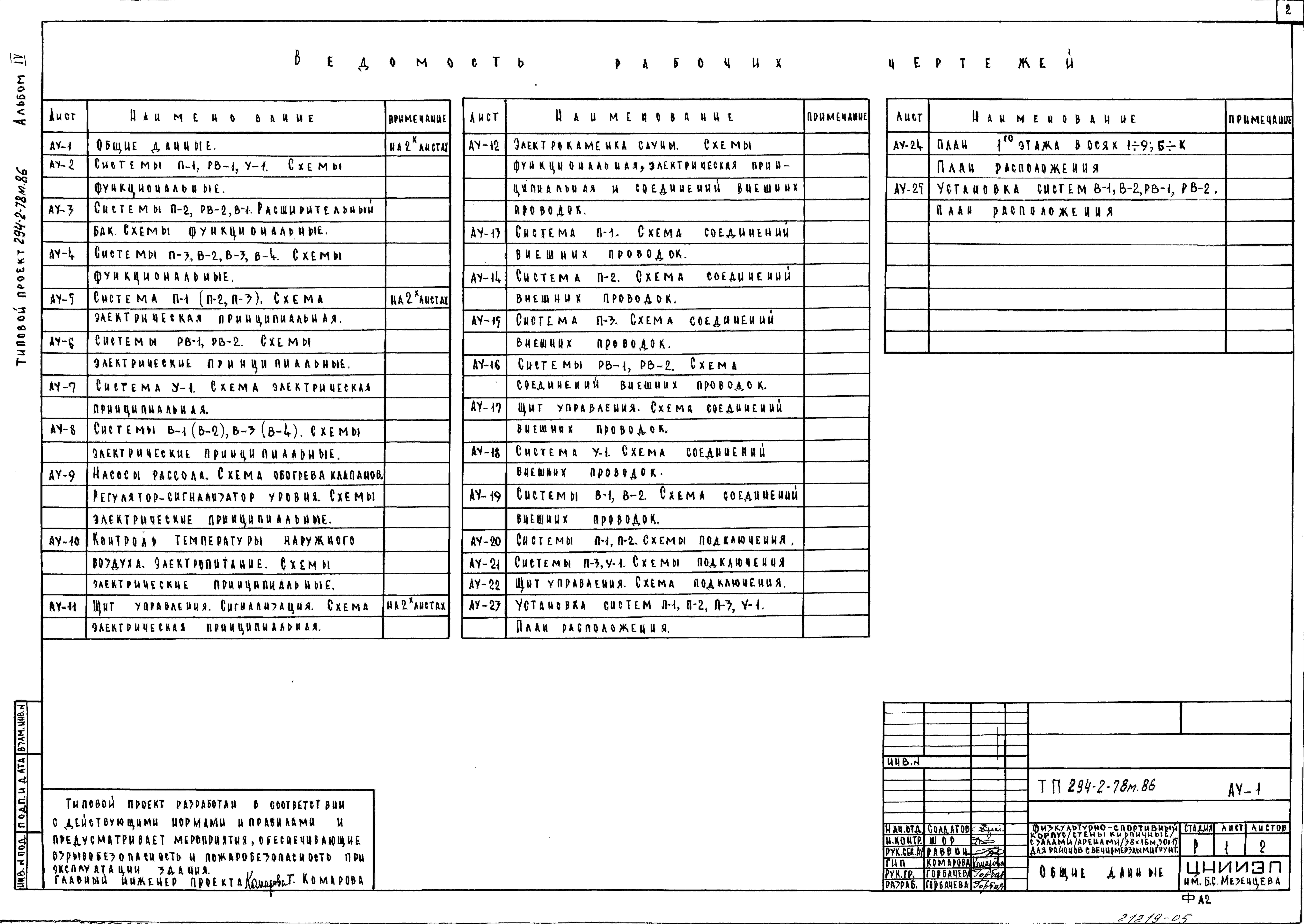

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

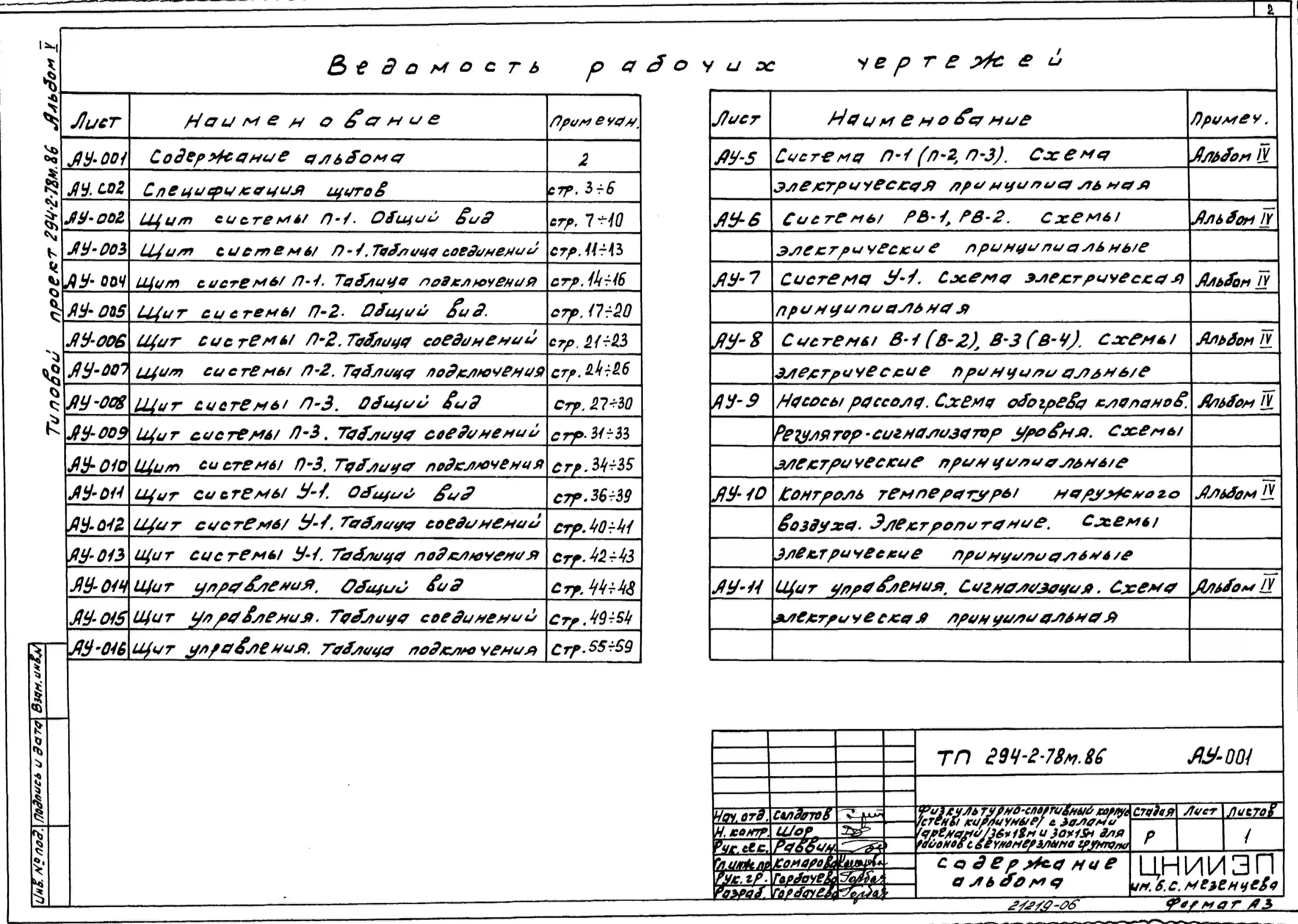

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

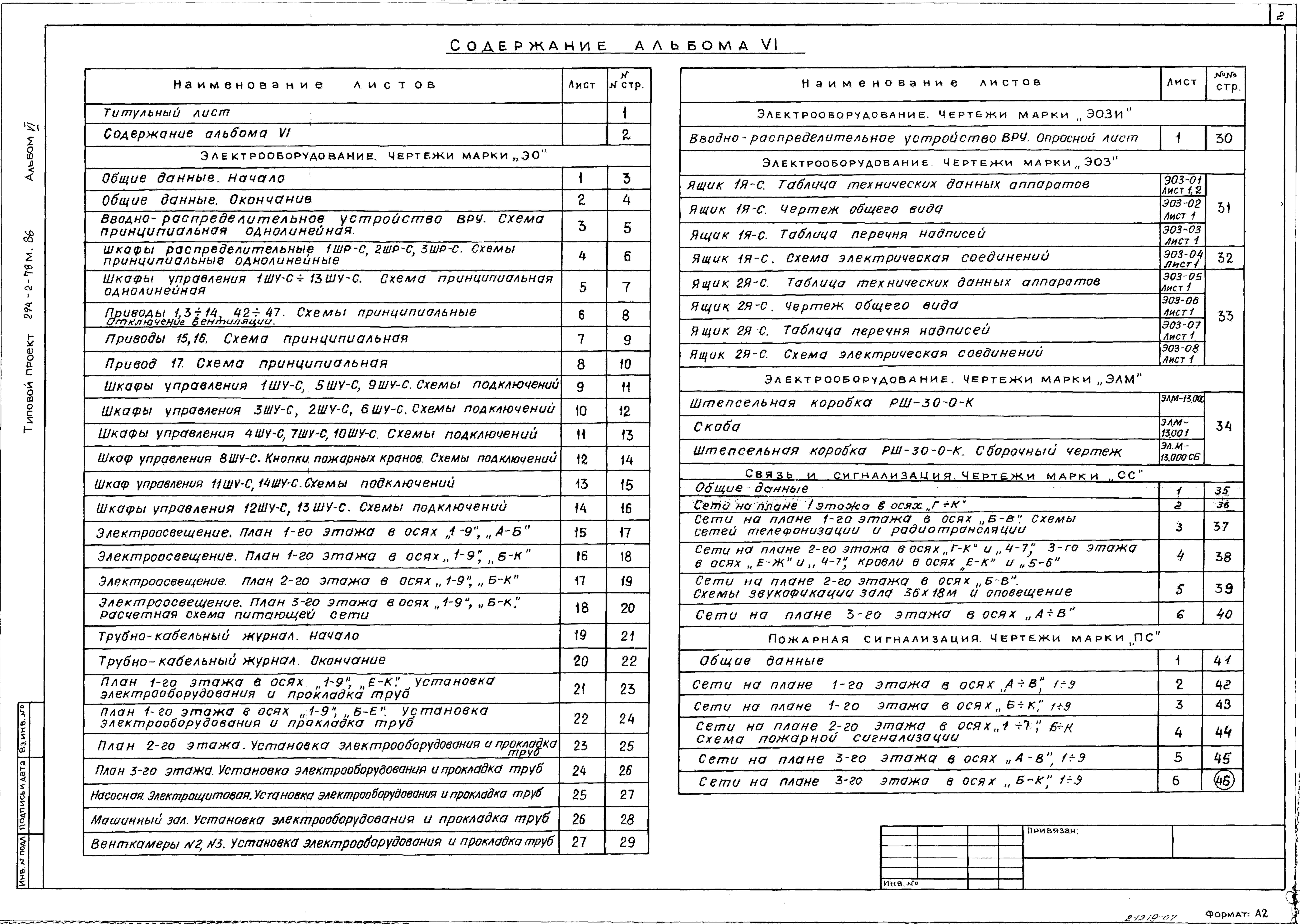

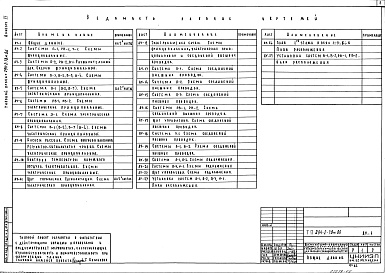

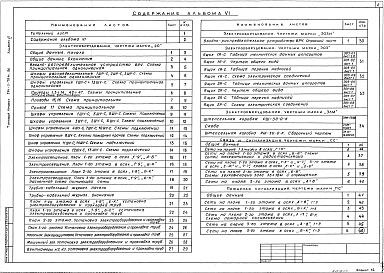

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

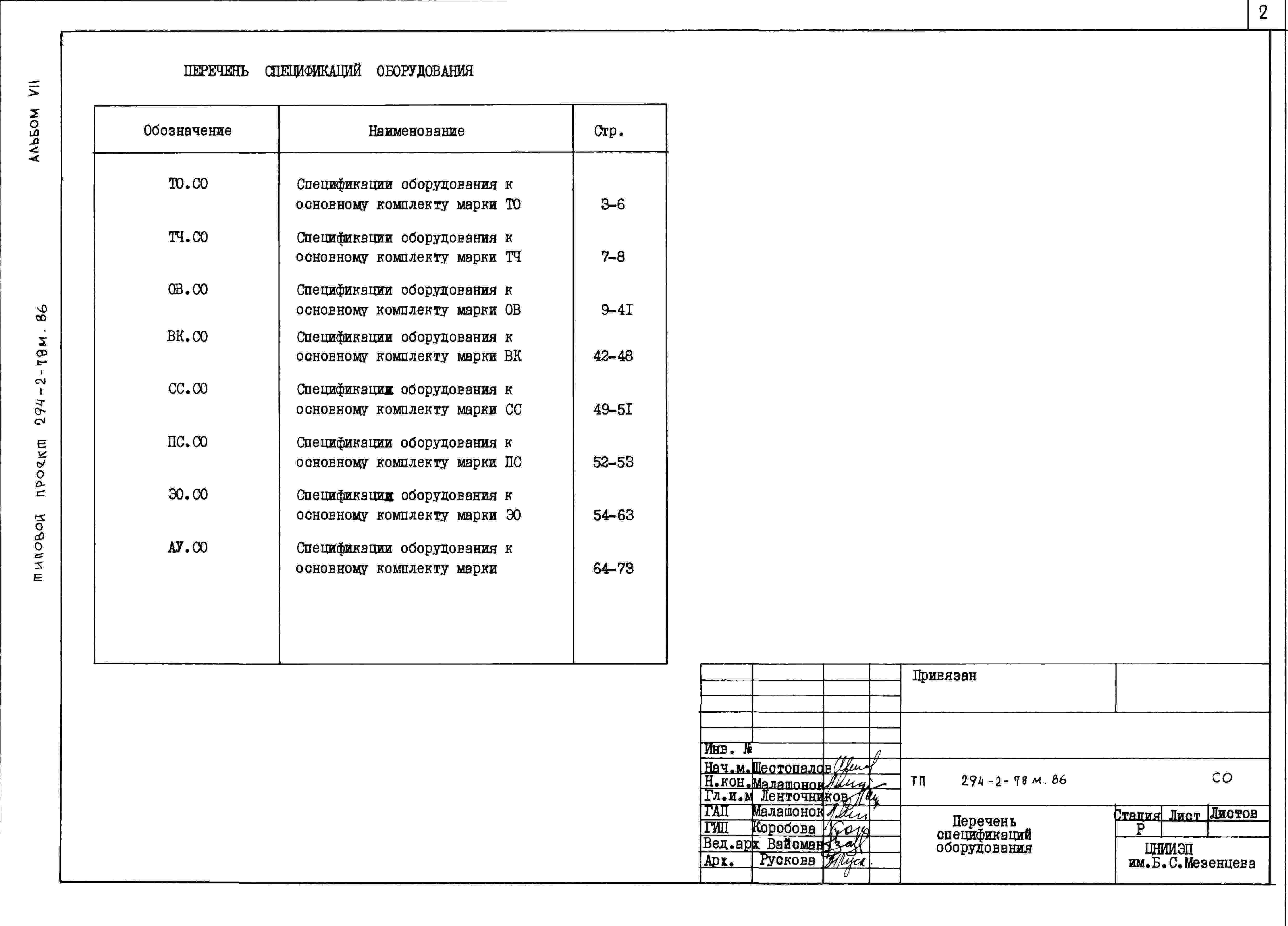

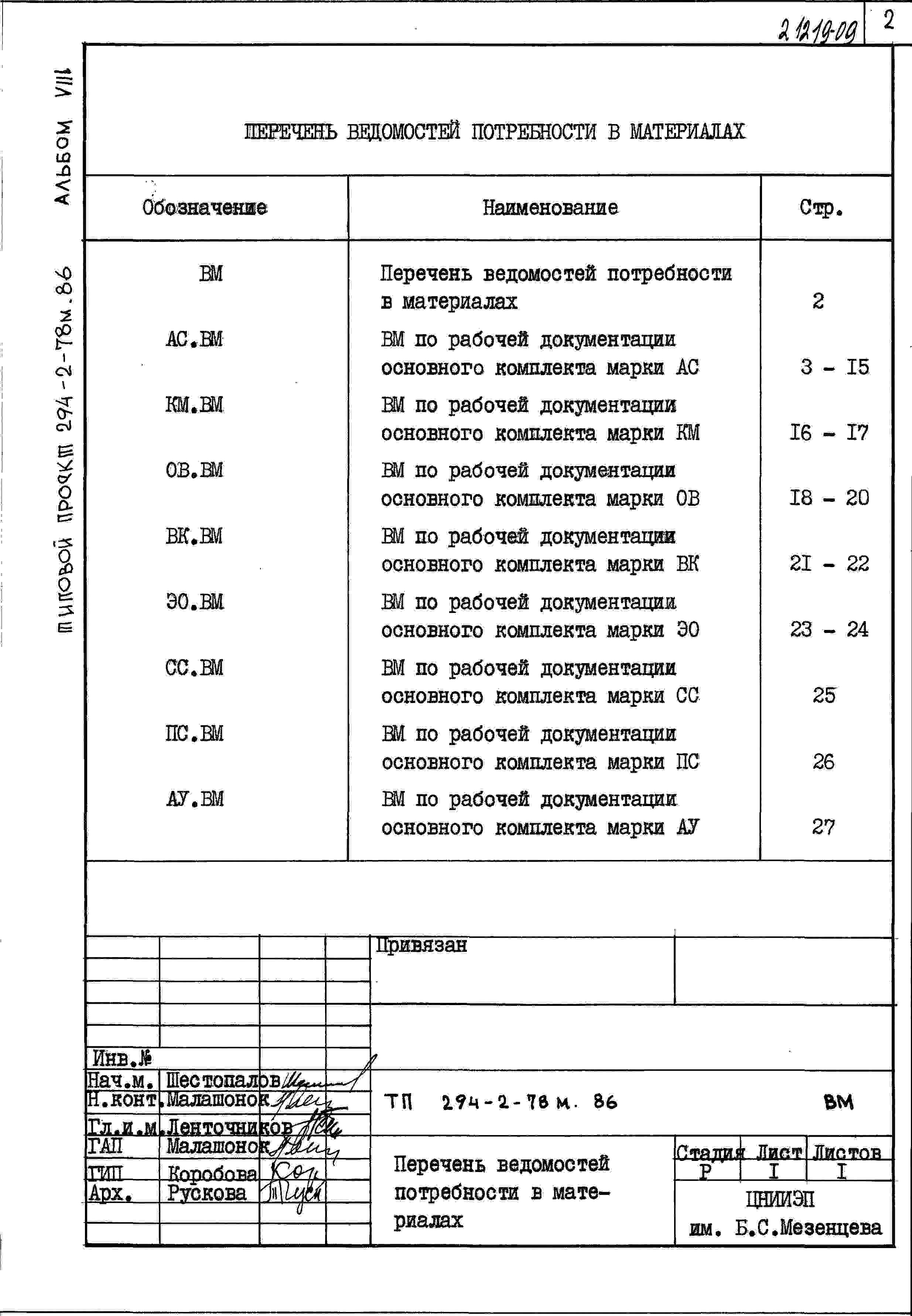

Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

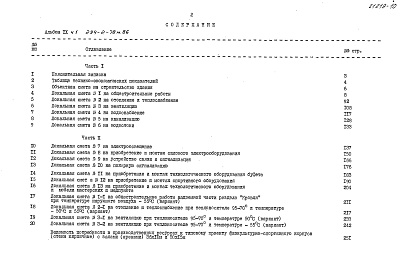

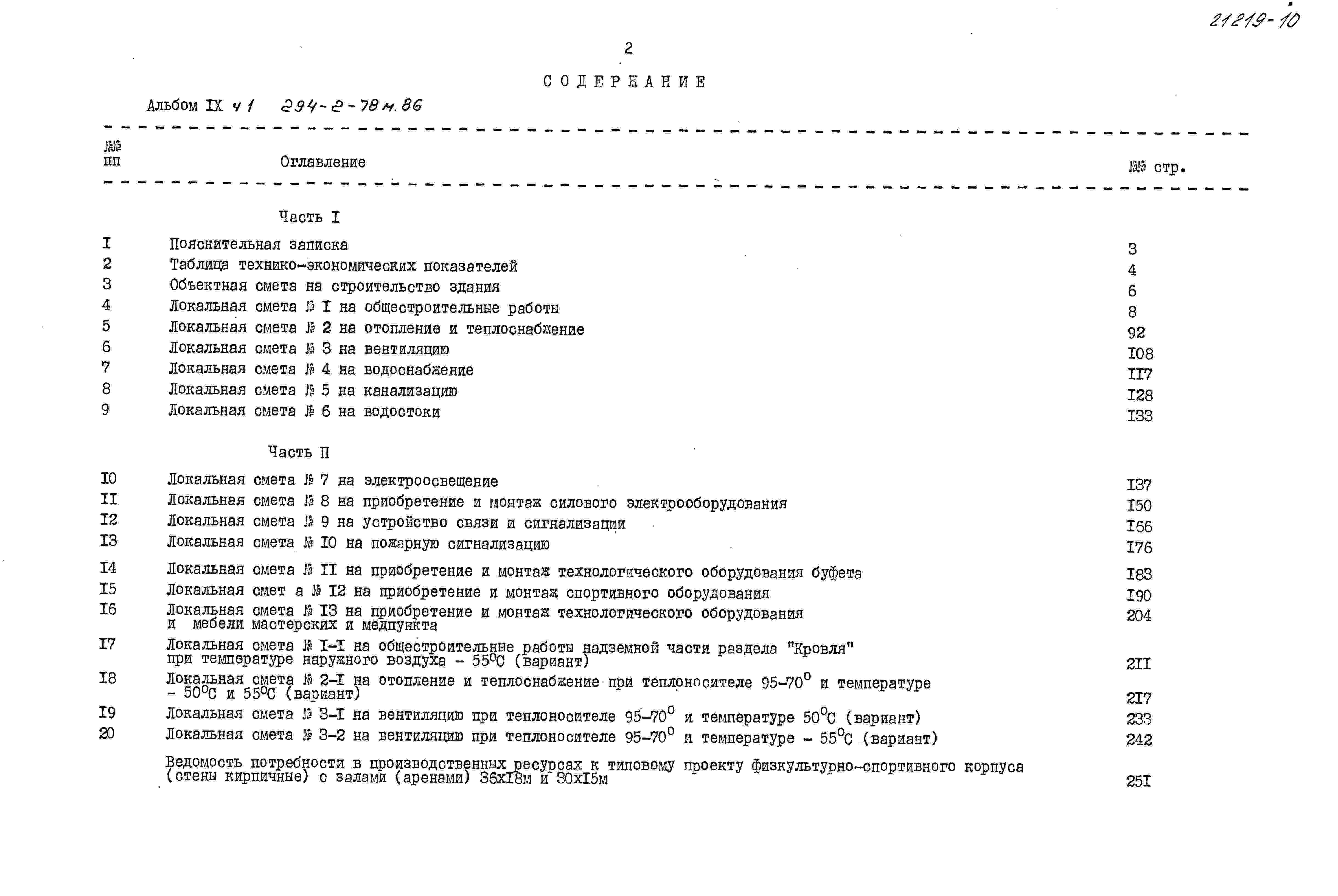

Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Физкультурно-спортивный корпус (стены кирпичные) с залами (аренами) 36х18 м и 30х15 м.

Строительные конструкции и изделия.

Фундаменты – железобетонные сваи по серии 1.011.1-1-8м, типоразмеров – 1, ростверк – монолитный железобетон марки М200.

Перекрытия (и покрытия) – сборные железобетонные по серии ИИ-04-4, вып.26М, типоразмеров – 7; по серии 1.243.1-4, типоразмеров – 4; по серии 1.141-1, вып.60, типоразмеров – 7; по серии 1.141-1, вып.63, типоразмеров – 3, по серии 1.465-7, вып.3, типоразмеров – 1; по ГОСТ 22701.1-77*, типоразмер – 1.

Прогоны перекрытий – сборные железобетонные по серии 1.225.2. вып.9, типоразмеров – 2; по серии 1.225.2. вып.10, типоразмеров – 1; по серии 1.225.2. вып.11, типоразмеров – 2, по серии 1.225.1-3, типоразмеров – 2.

Стены и столбы – кирпичные.

Перегородки – кирпичные из гипсокартонных листов поэлементной сборки по серии 1.231.9-8, вып.1, типоразмеров – 2.

Фермы – металлические по серии 1.263.2-4, вып.1, типоразмер – 1.

Перемычки – сборные железобетонные по серии 1.138-10, вып.2, типоразмеров – 7.

Опорные плиты – сборные железобетонные по серии 1.225.2. вып.11, типоразмеров – 5.

Цокольные панели – сборные железобетонные по серии 1.117-6, типоразмеров – 3.

Плиты парапетные – сборные железобетонные по серии 1.238.1-2, типоразмеров – 1.

Лестницы – сборные железобетонные по серии 1.251.1-4, вып.1, типоразмеров – 10, по серии 1.252.1-4, вып.1, типоразмеров – 5, по серии 1.055.1-1, типоразмеров – 7, по серии 1.255.1-1, типоразмеров – 2.

Ограждения лестниц – металлические по серии 1.256-1, типоразмеров – 5.

Полы – линолеум, паркет, керамическая плитка, брусчатые, бетонные, досчатые, мозаичные.

Окна – по серии 1.236.5-9, типоразмеров – 4.

Двери – по серии 1.136-10, типоразмеров – 4; по серии 1.136.5-19, типоразмеров – 4; по серии 1.236-5, вып.2, типоразмеров – 2; индивидуальные, типоразмеров – 3.

Наибольшая масса монтажного элемента (прогон перекрытия) – 3,3 т.

Отделка наружная – лицевой кирпич, сборные железобетонные панели.

Внутренняя отделка – лицевой кирпич, керамическая плитка, улучшенная штукатурка, затирка, покраска.

Инженерное оборудование.

Водопровод хозяйственно-питьевой и противопожарный от городской сети. Напор на вводе Н=20,0 м.

Канализация – хозяйственная в городскую сеть. Ливнестоки в городскую сеть.

Отопление – центральное, водяное от городских сетей.

Параметры теплоносителя Т=115-700С и 150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением.

Электроснабжение – от городской сети напряжением 380/220 В.

Устройства связи – радиофикация, телефонизация, пожарная сигнализация, электрочасофикация.

Дополнительные данные.

За расчетный показатель принят 1 м2 площади залов, расчетное количество – 1455 м2. Сметная документация составлена в нормах и ценах 1984 года.
