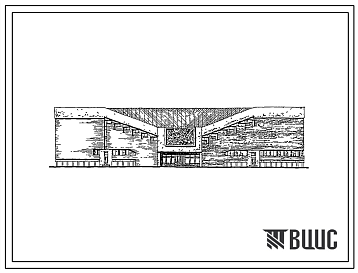

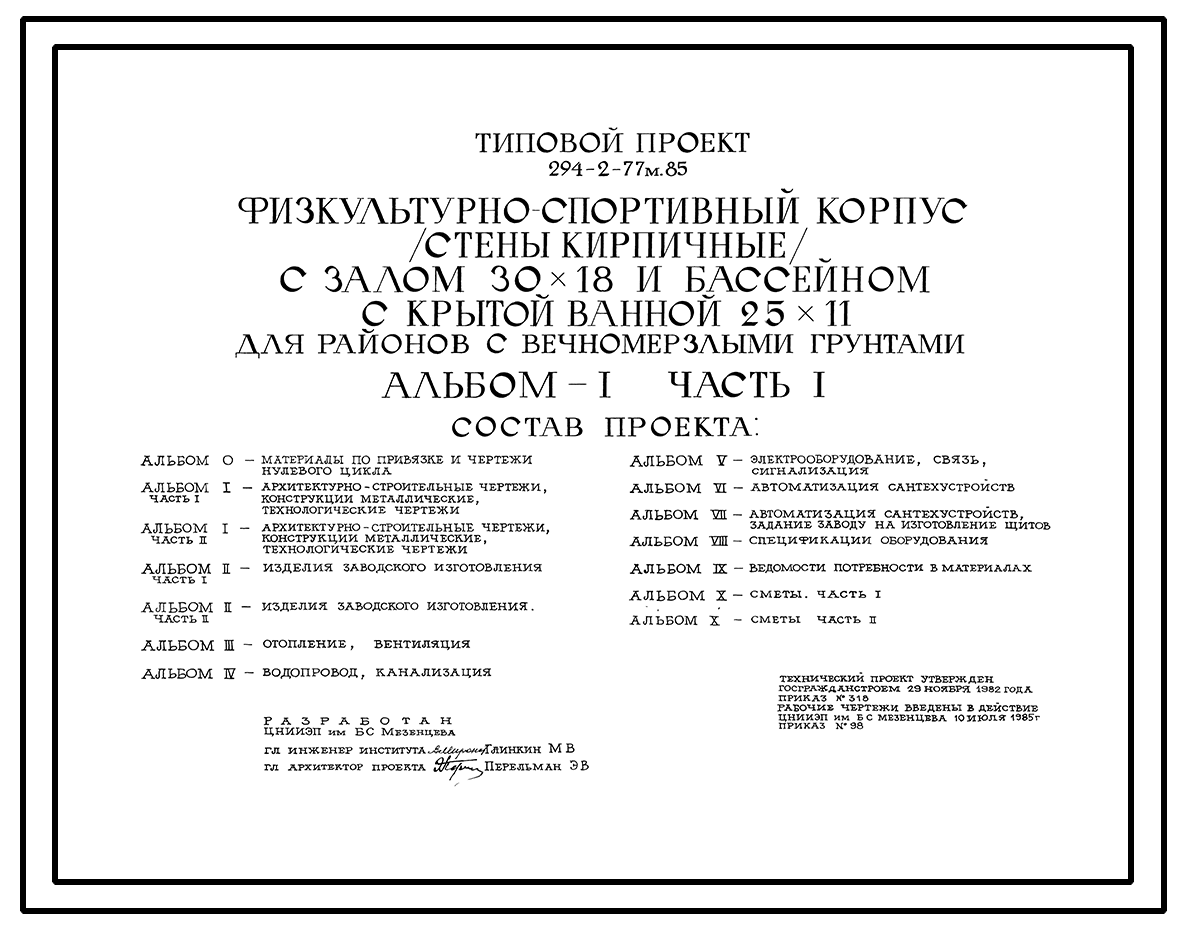

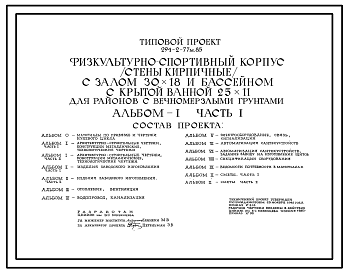

Типовой проект 294-2-77м.85 Физкультурно-спортивный корпус с залом 30х18м и бассейном с крытой ванной 25х11 м. Грунты вечномерзлые, используемые по принципу I. Здание трехэтажное. Каркас сборный железобетонный серии 1.020-1/83. Стены из кирпича. Объем 30520м3

Общие данные

Номер проекта

294-2-77м.85

Наименование проекта

Физкультурно-спортивный корпус с залом 30х18м и бассейном с крытой ванной 25х11 м. Грунты вечномерзлые, используемые по принципу I. Здание трехэтажное. Каркас сборный железобетонный серии 1.020-1/83. Стены из кирпича. Объем 30520м3

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

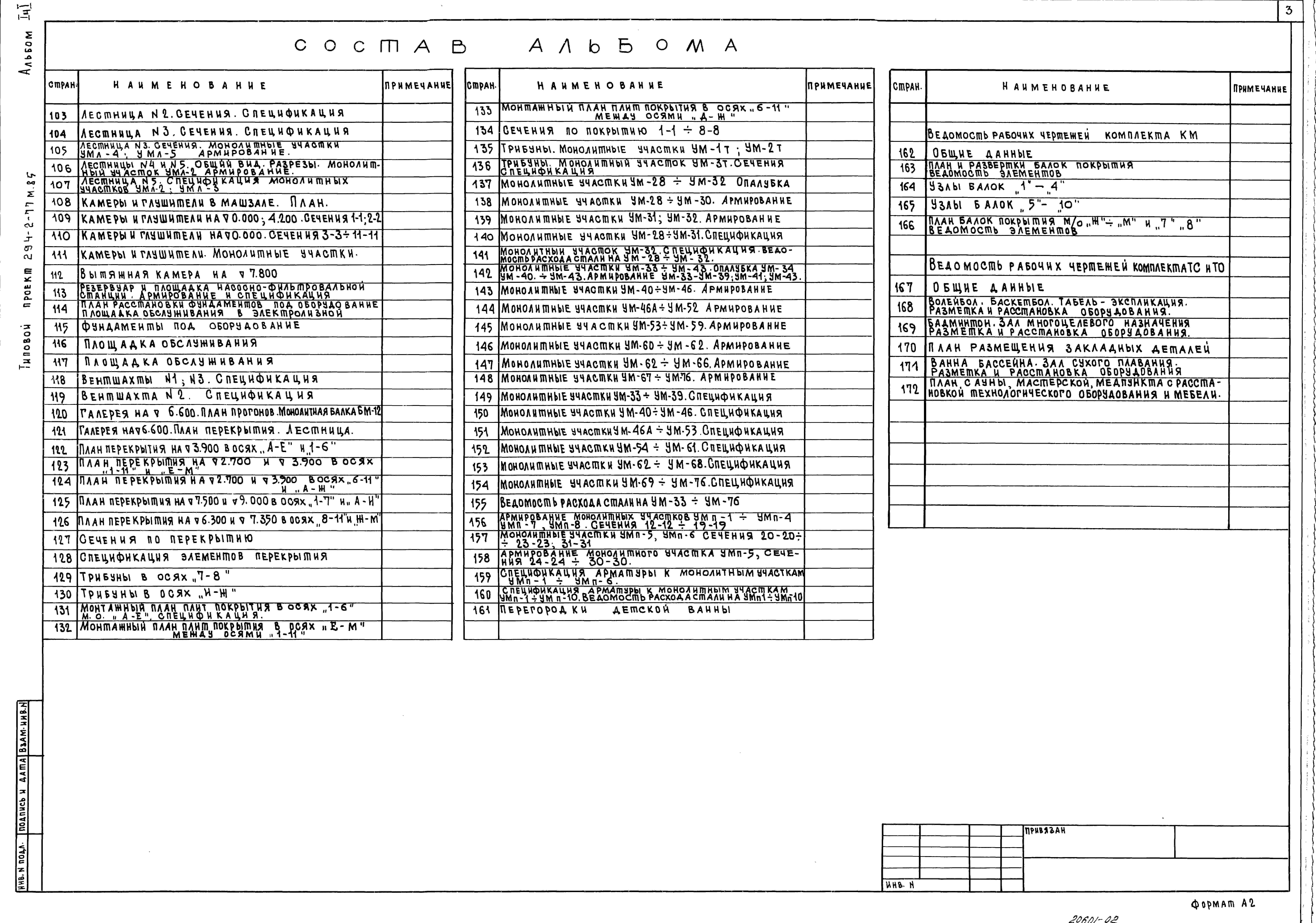

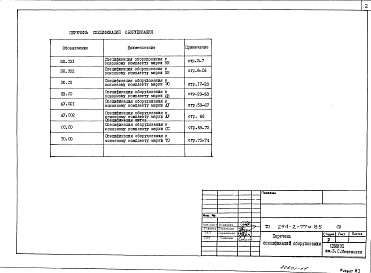

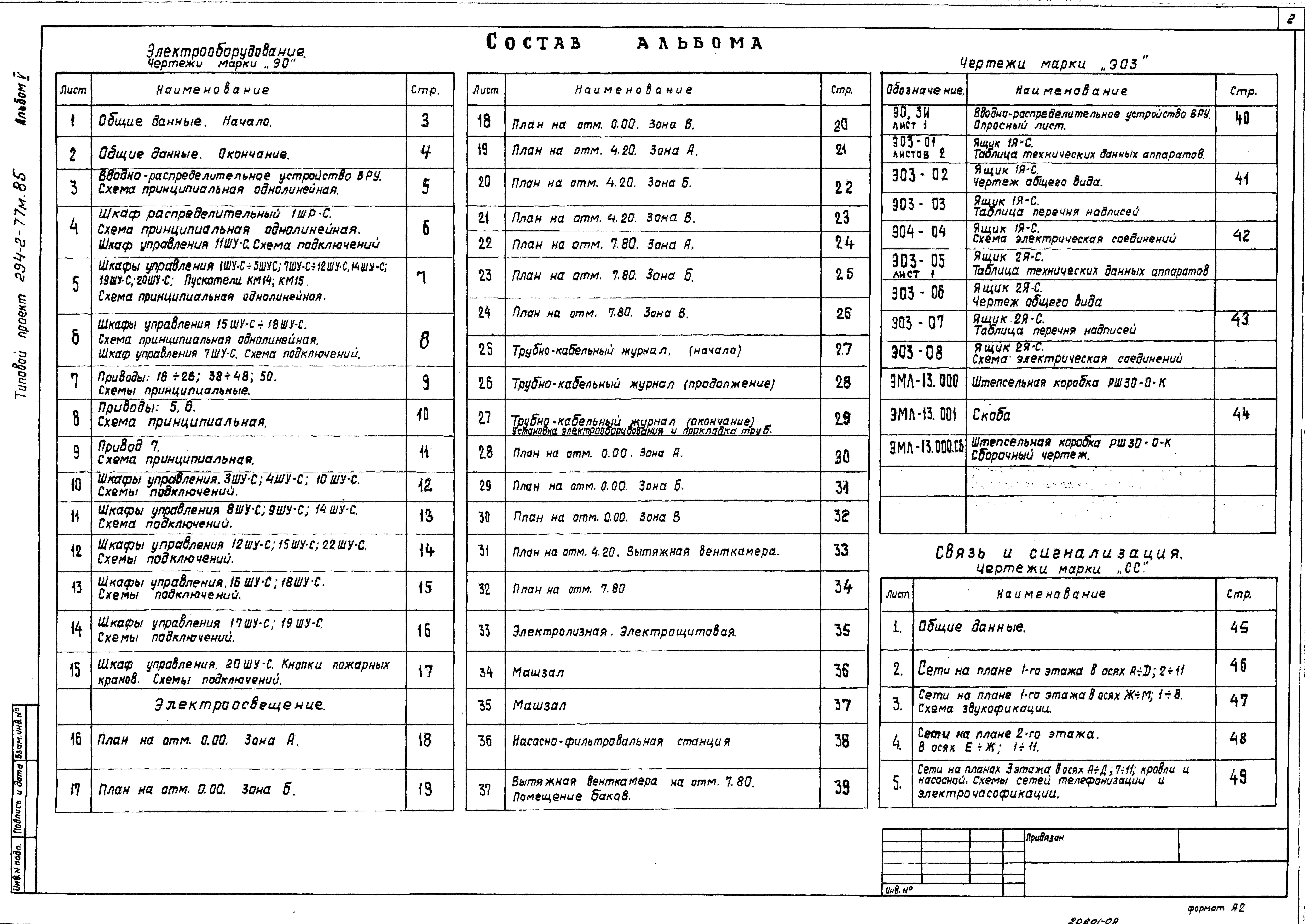

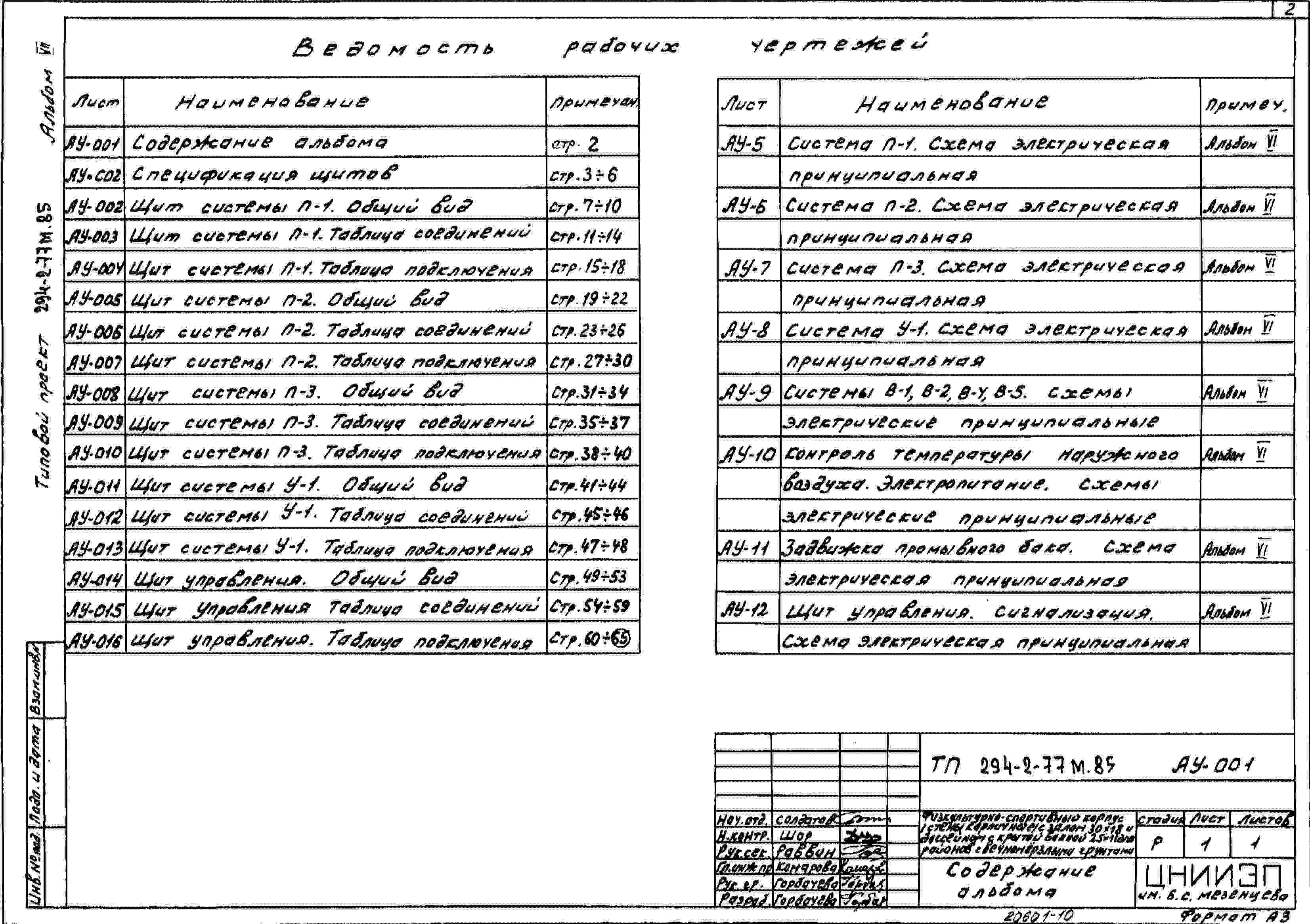

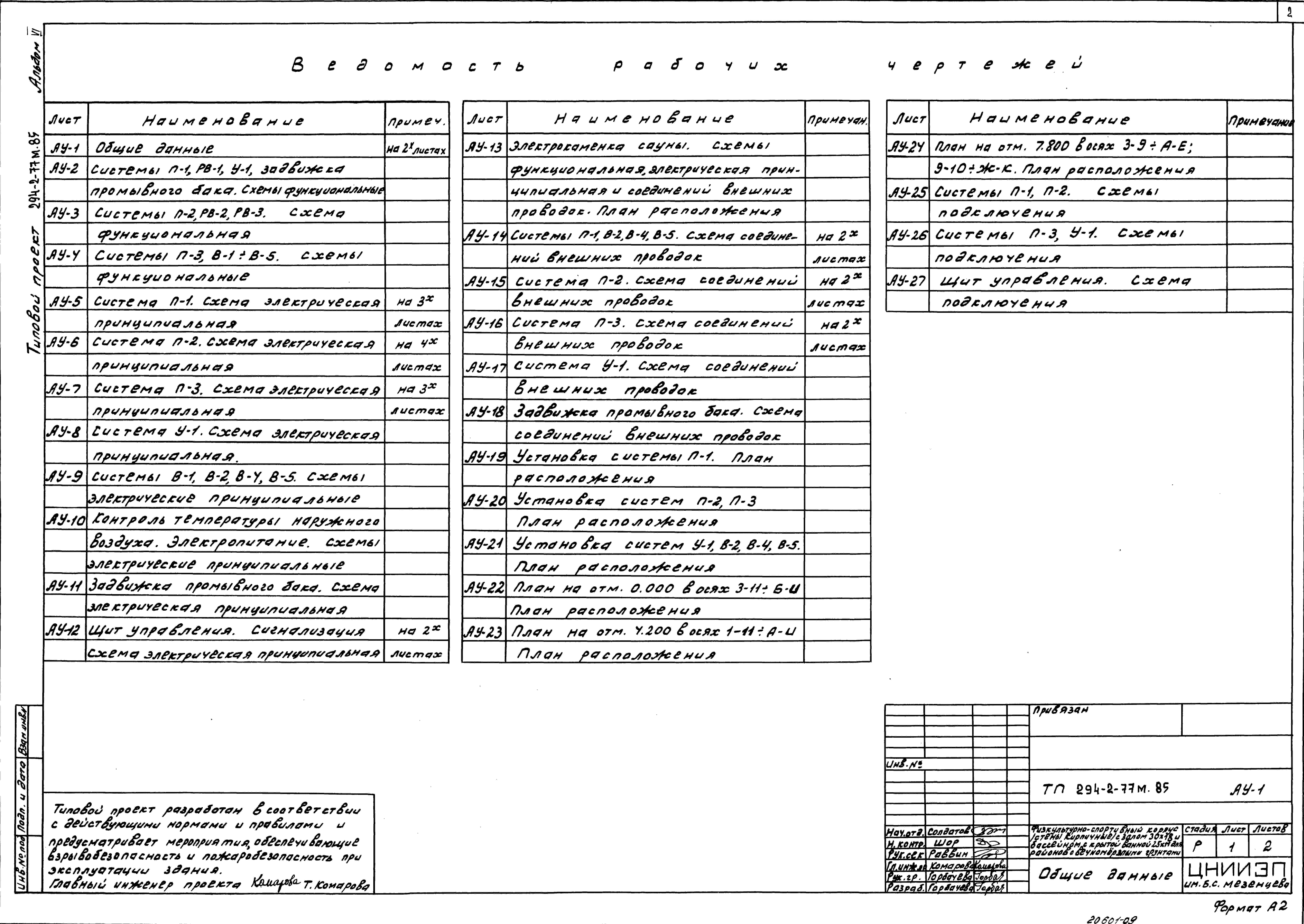

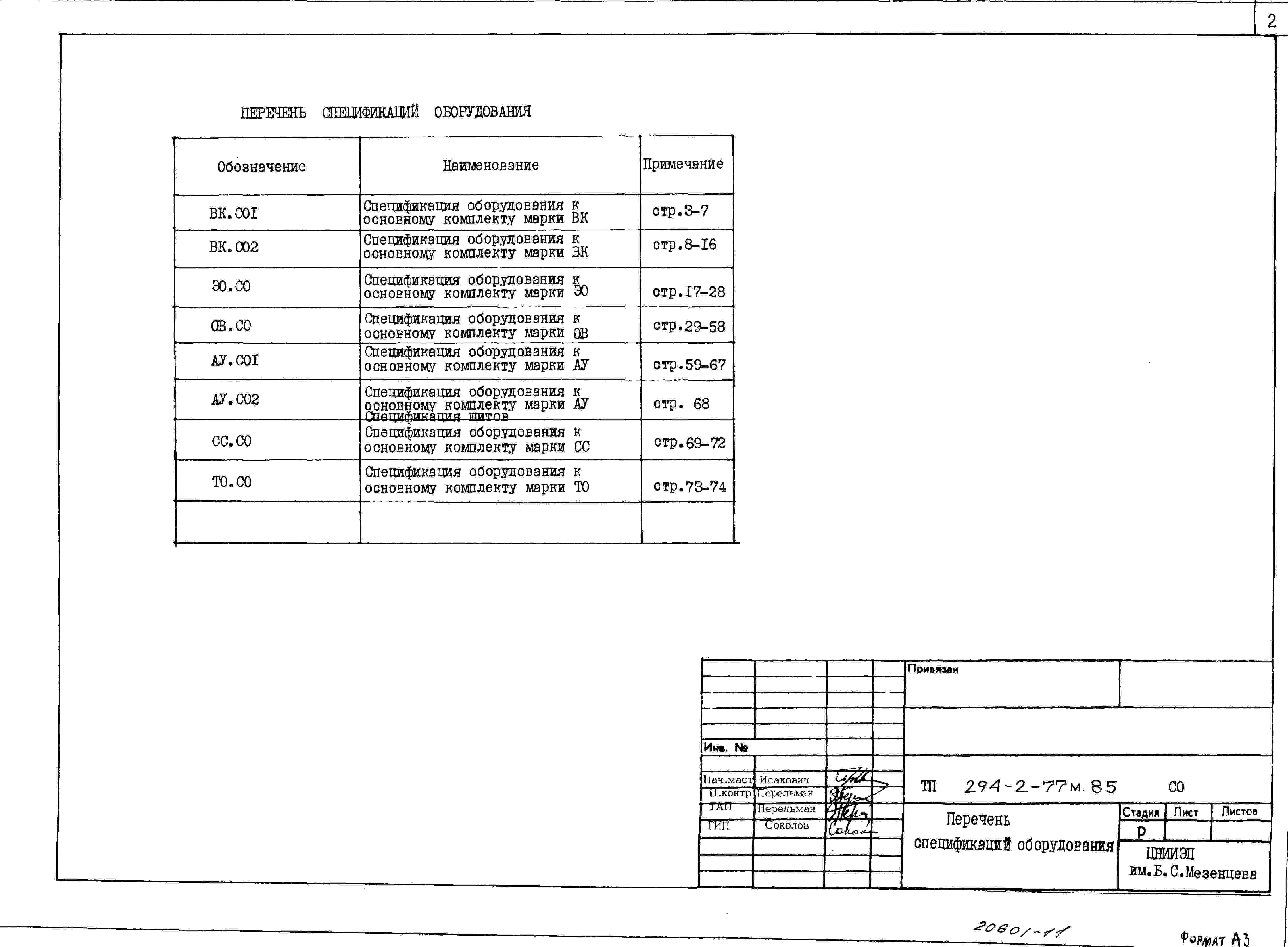

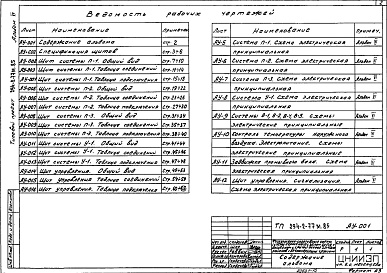

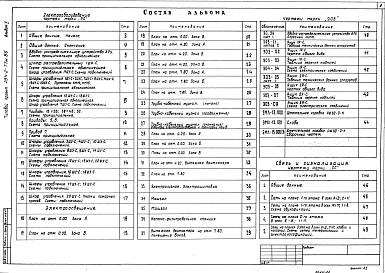

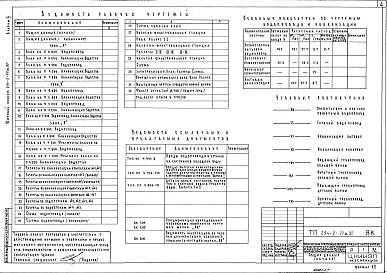

Состав проекта
Номер альбома
Наименование
Состав альбома
Новое название альбома:

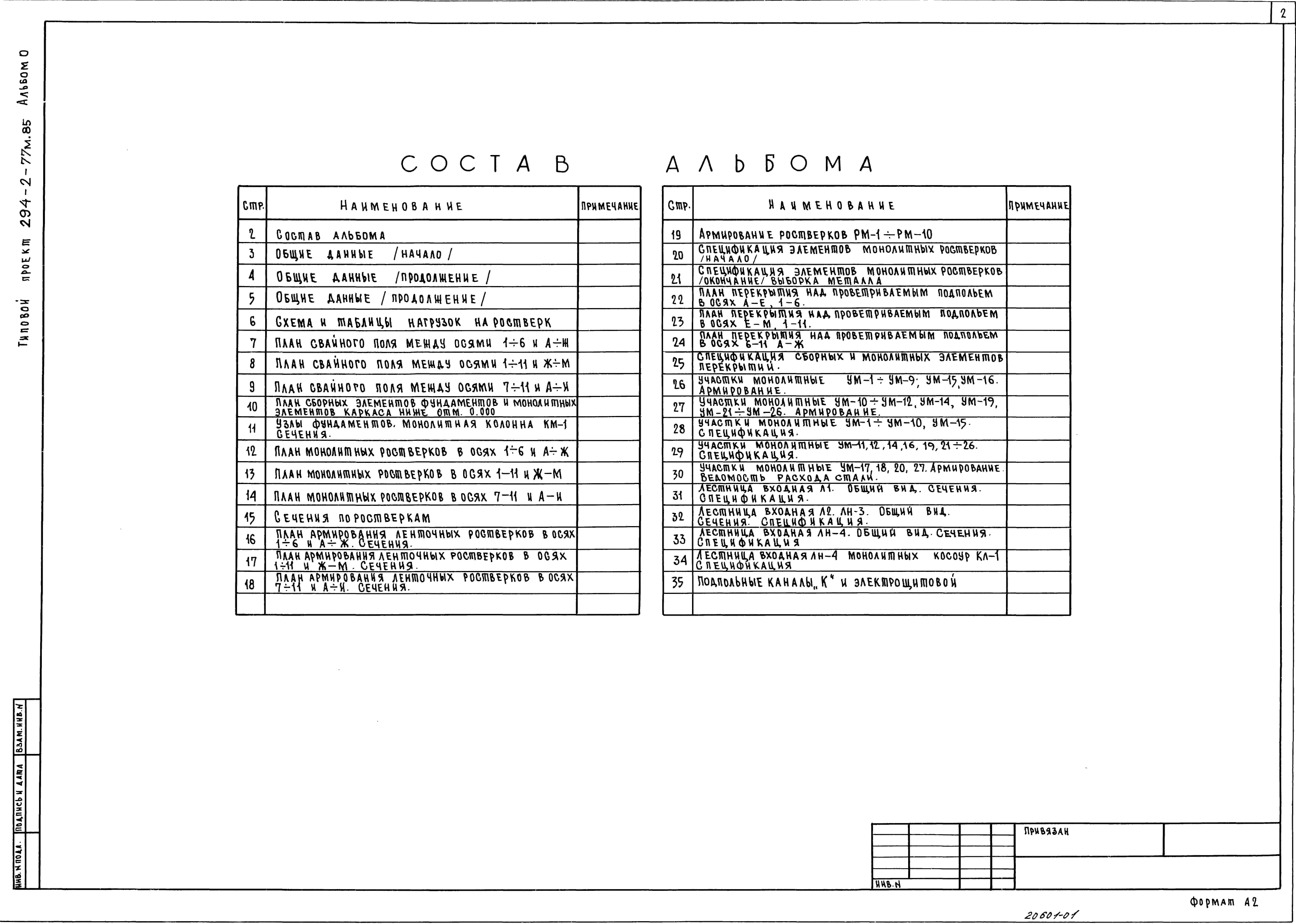

Альбом 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

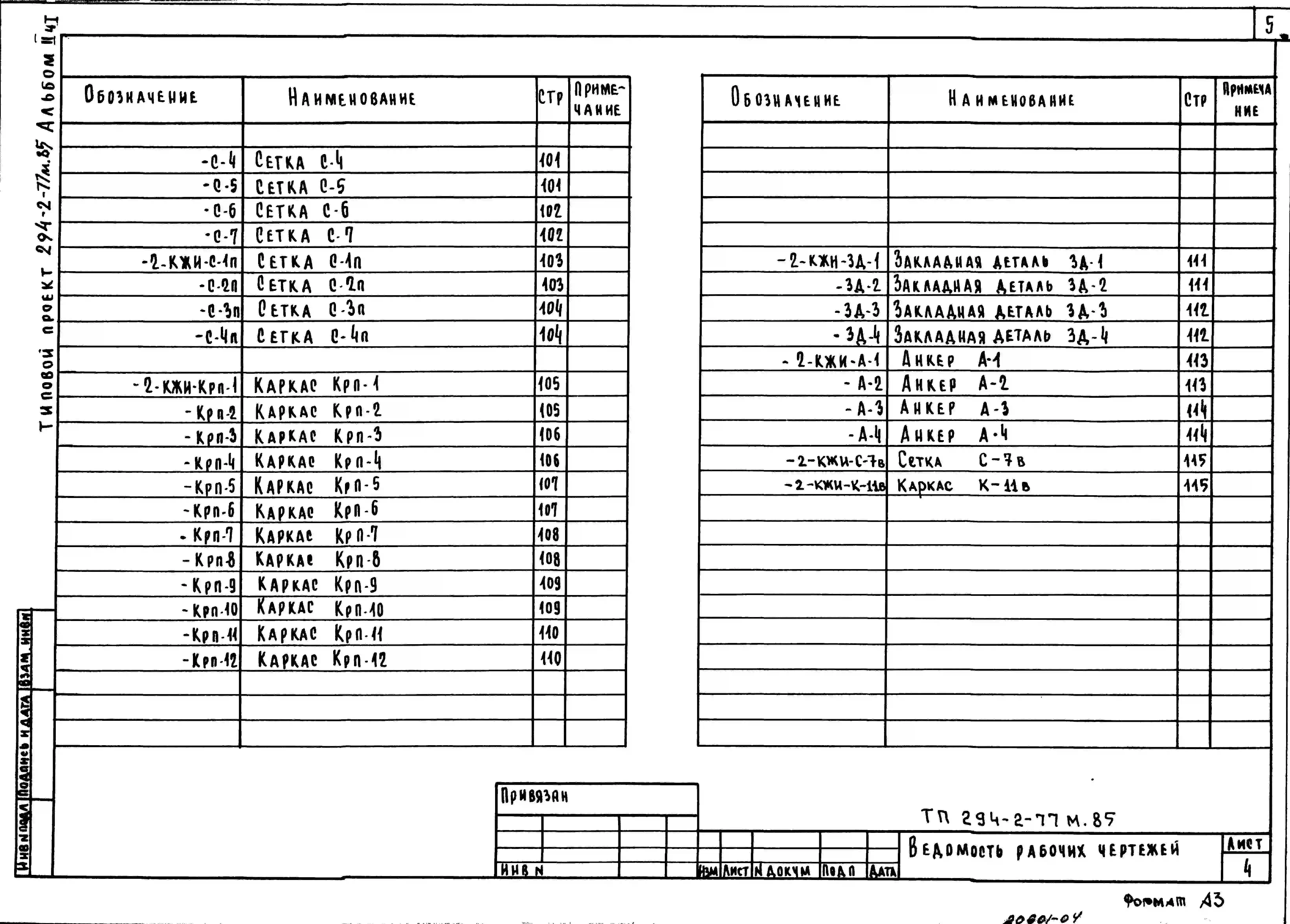

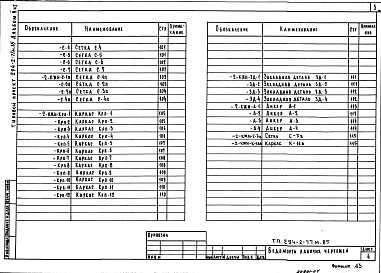

Альбом 2

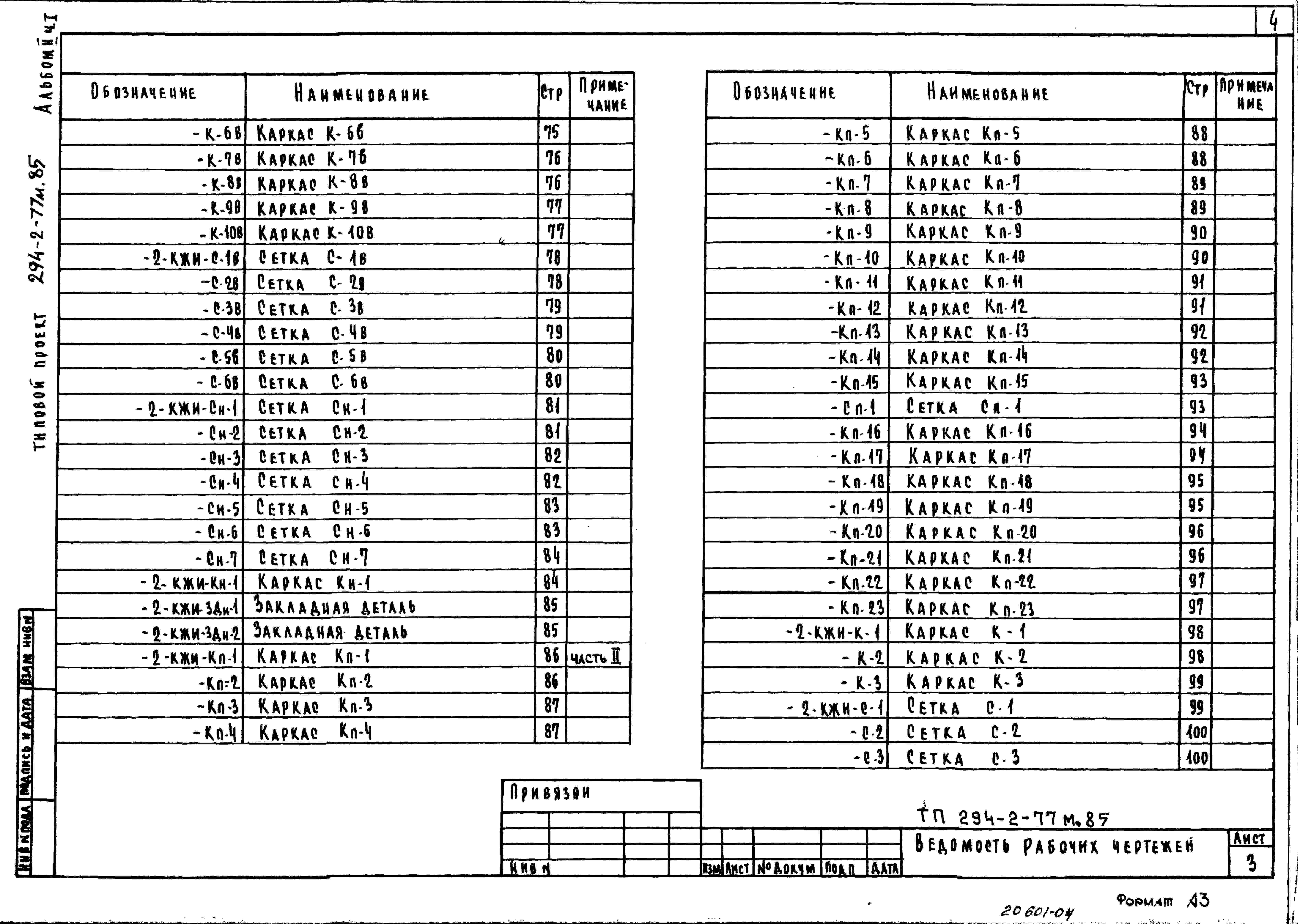

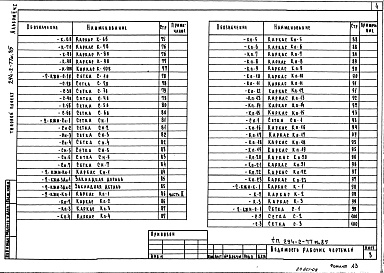

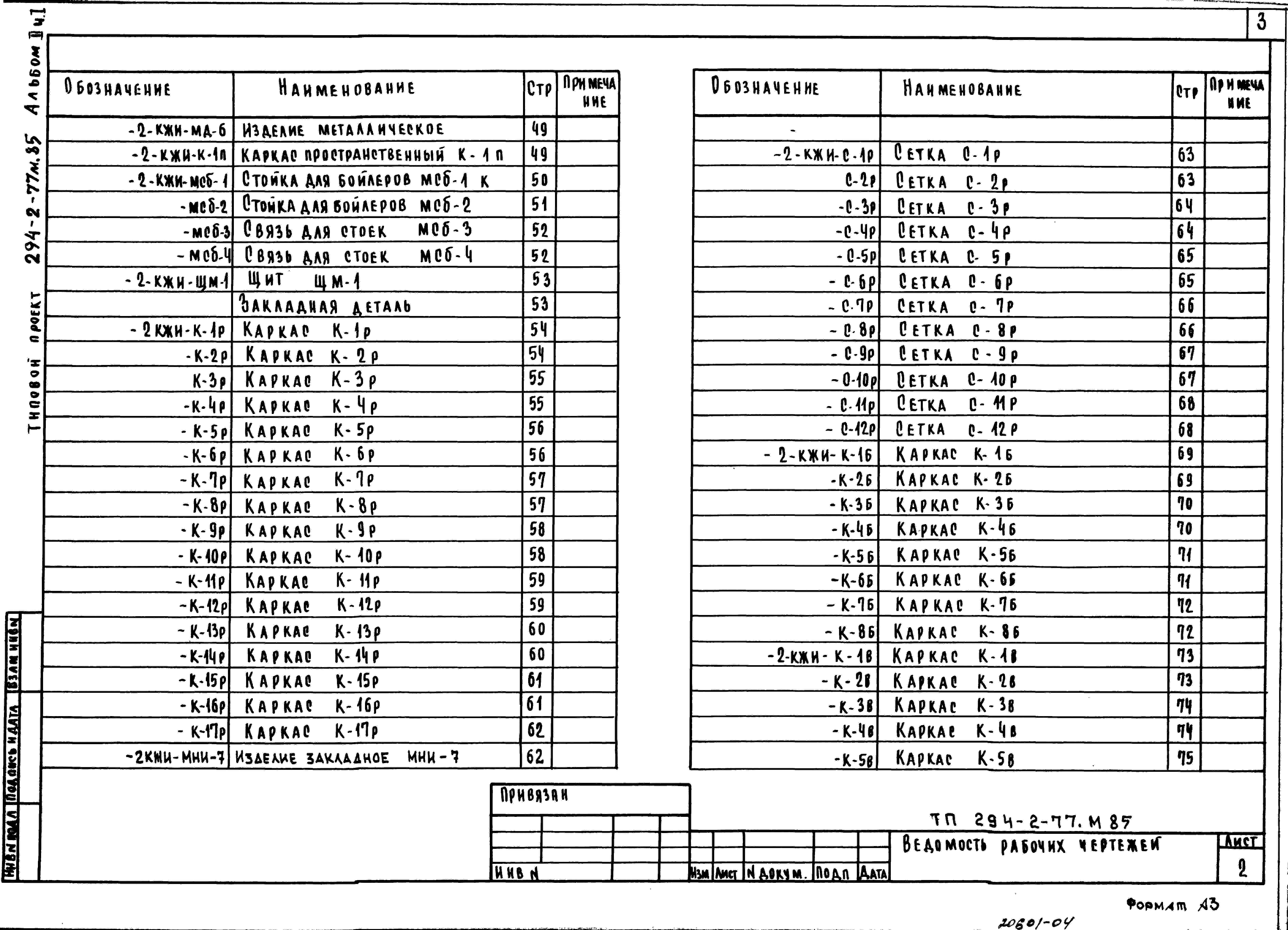

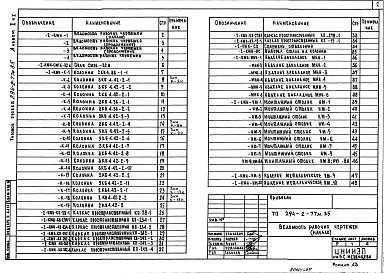

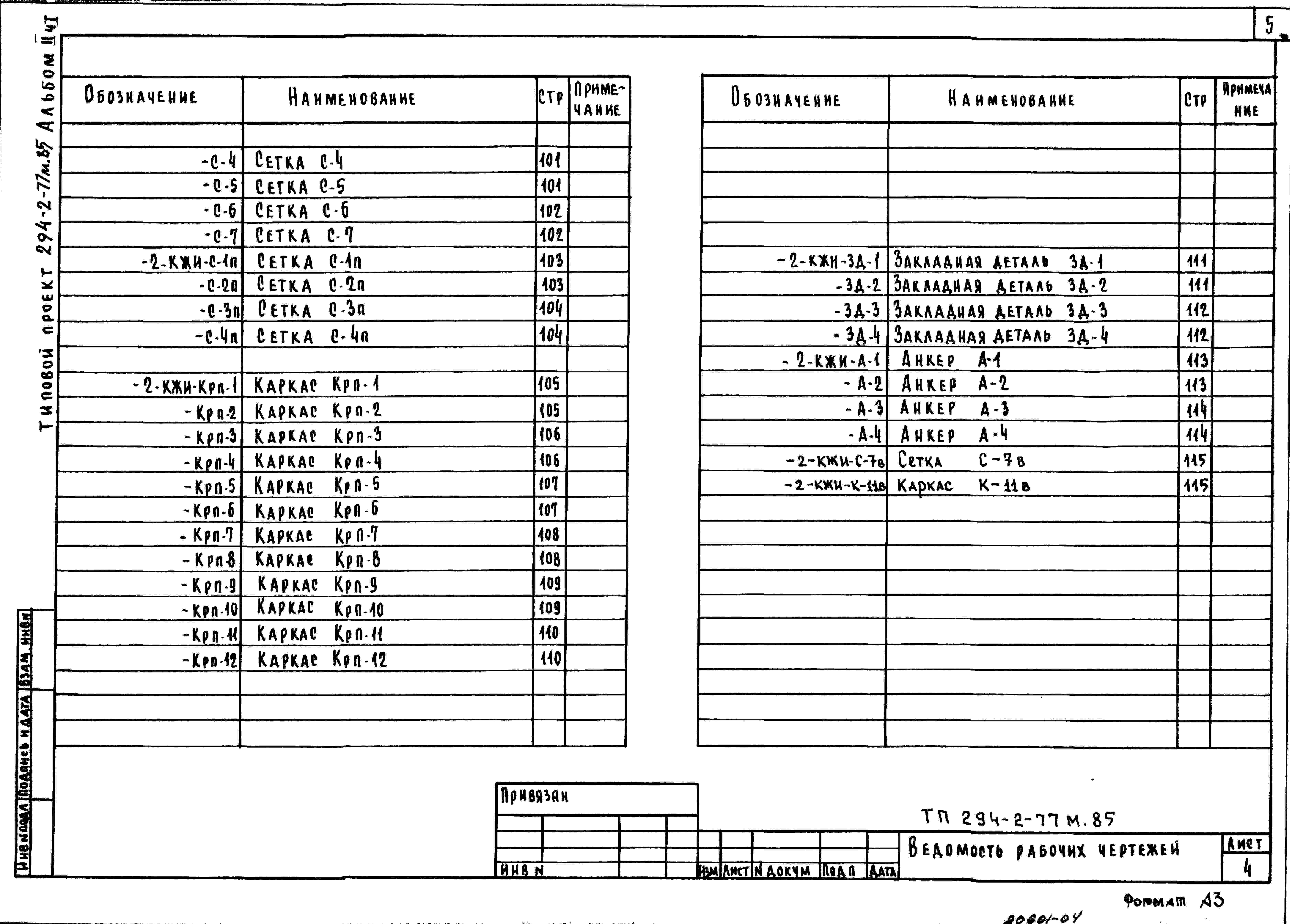

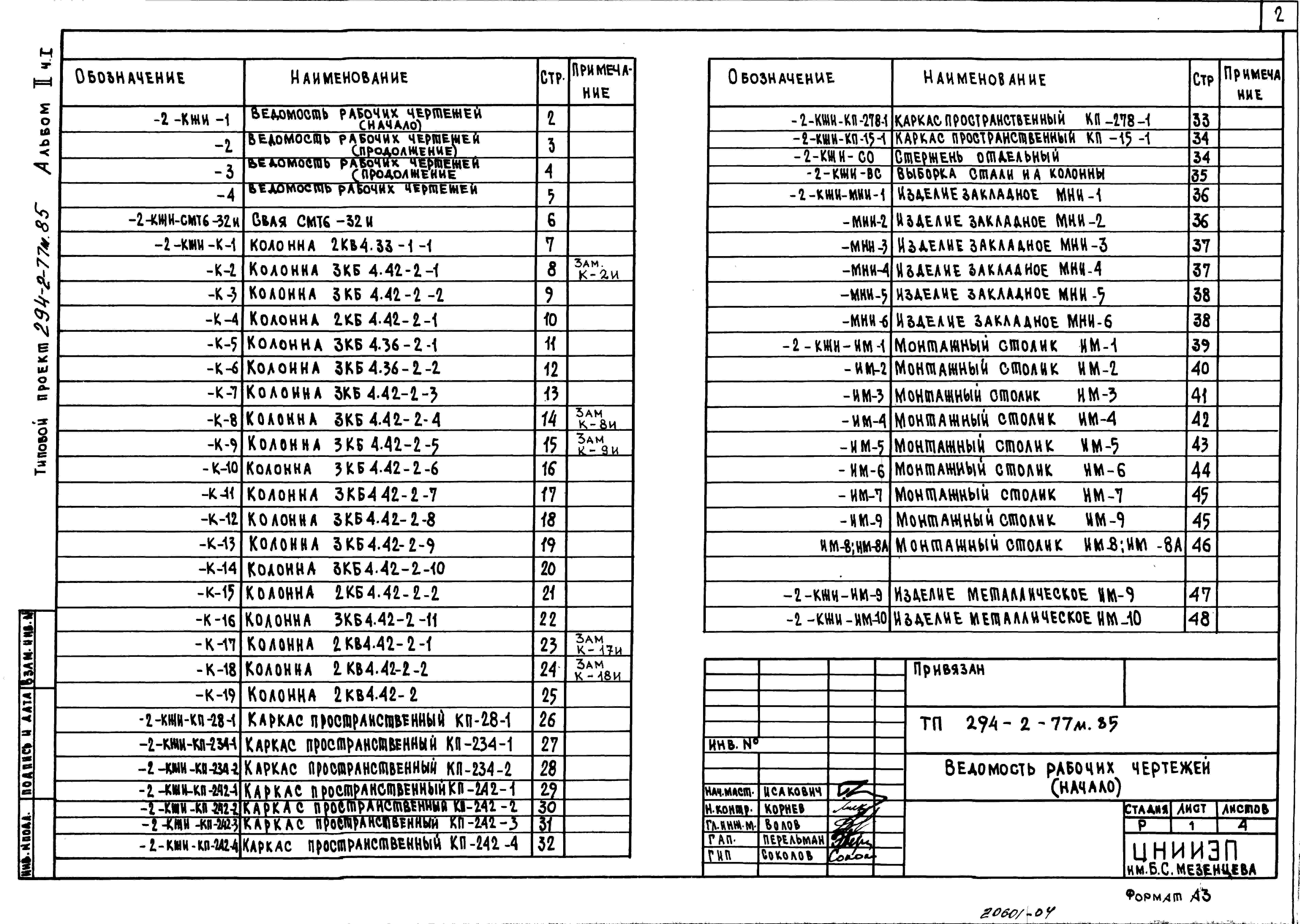

Изделия заводского изготовления Часть 1, 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

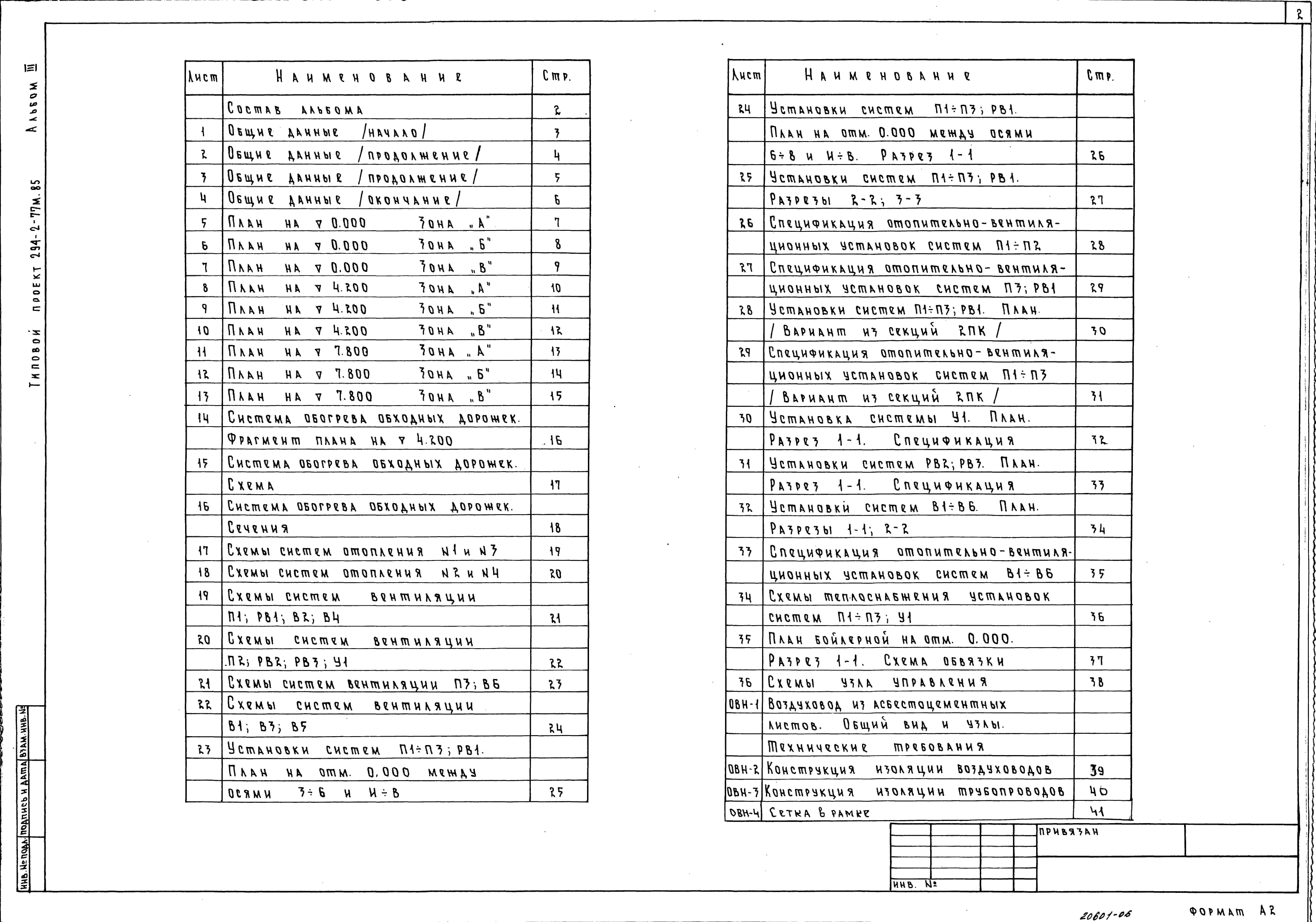

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

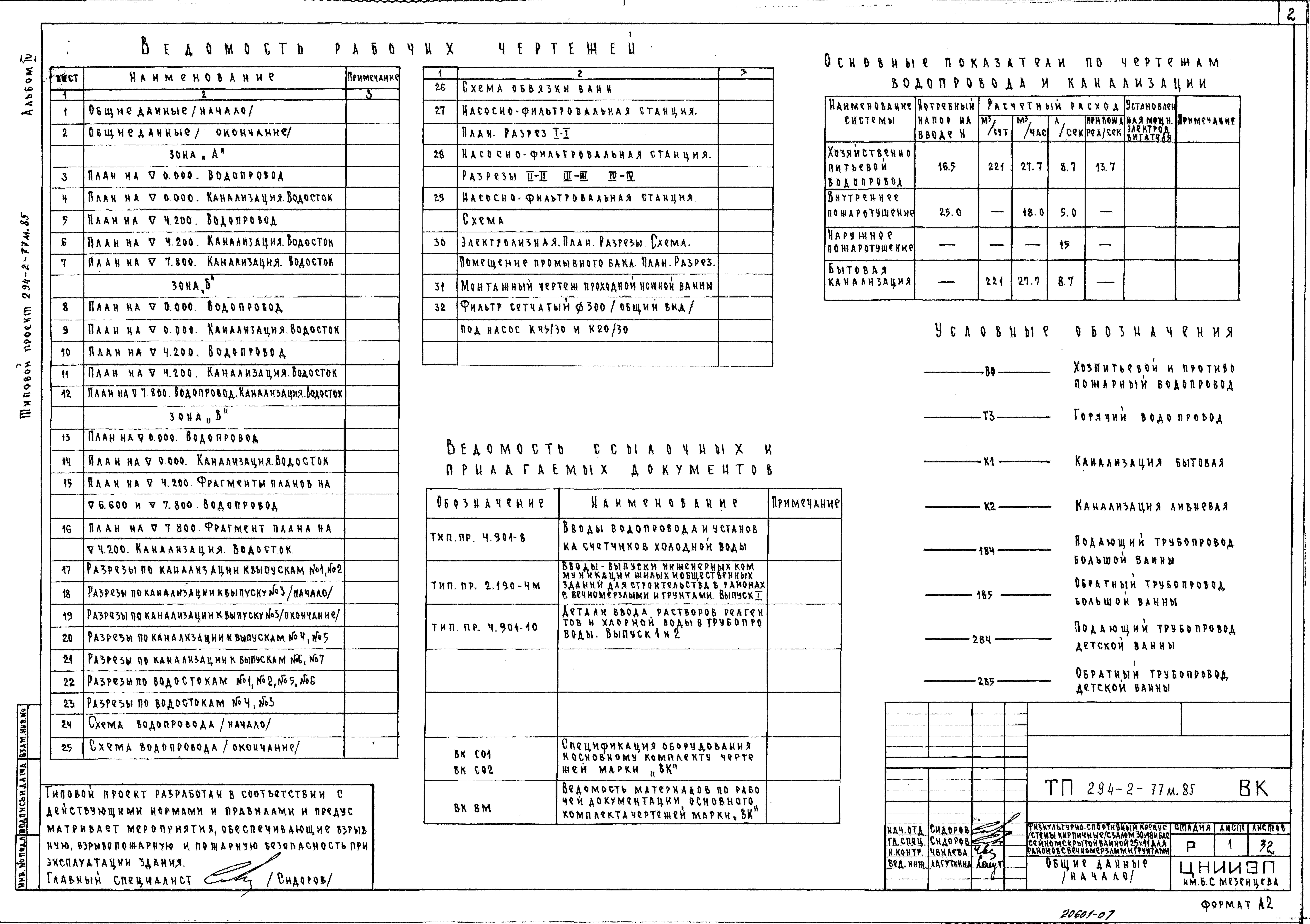

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

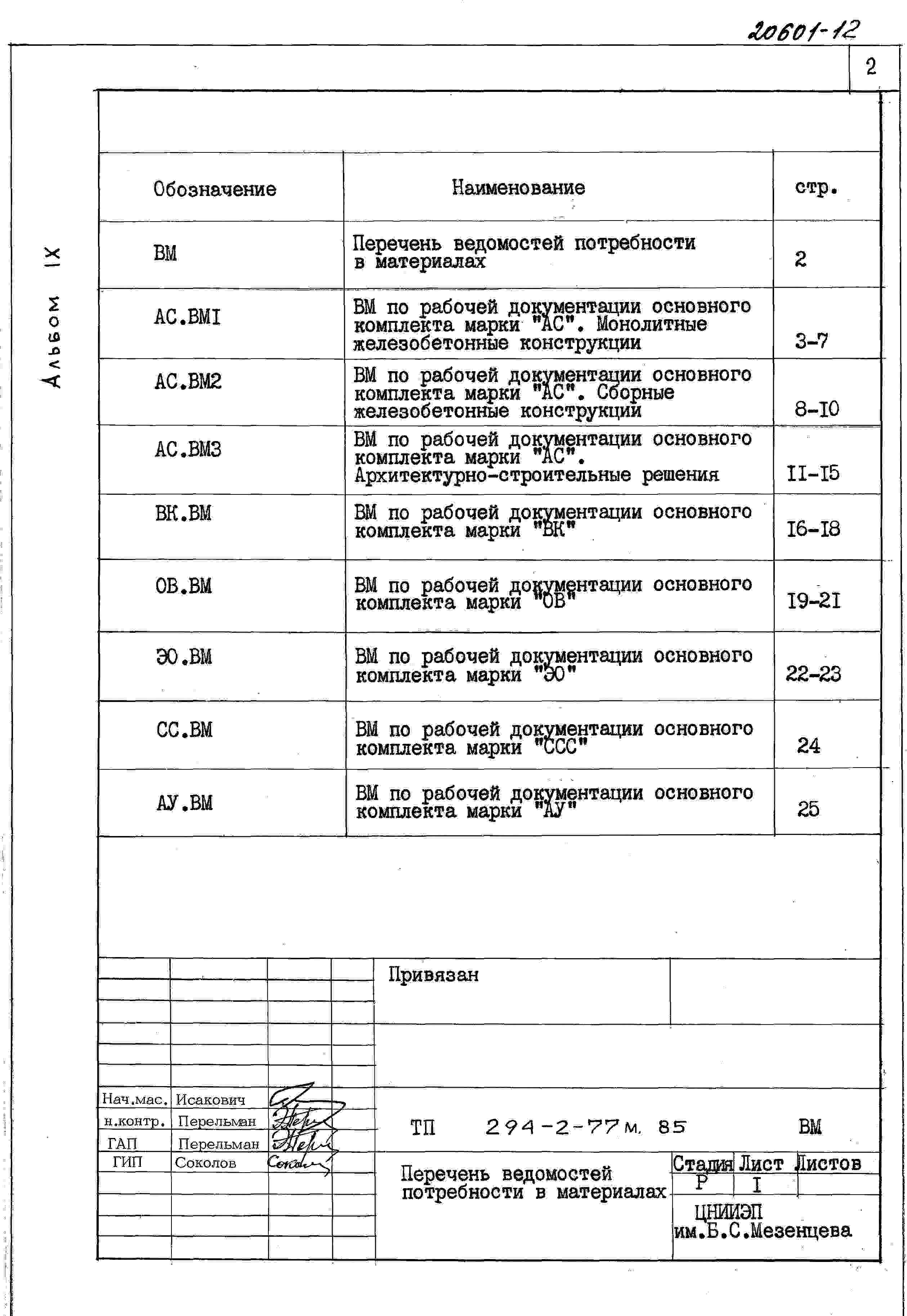

Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

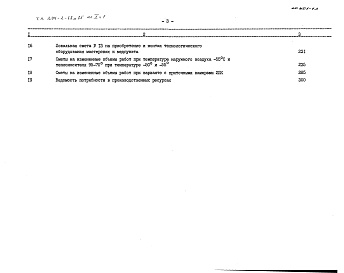

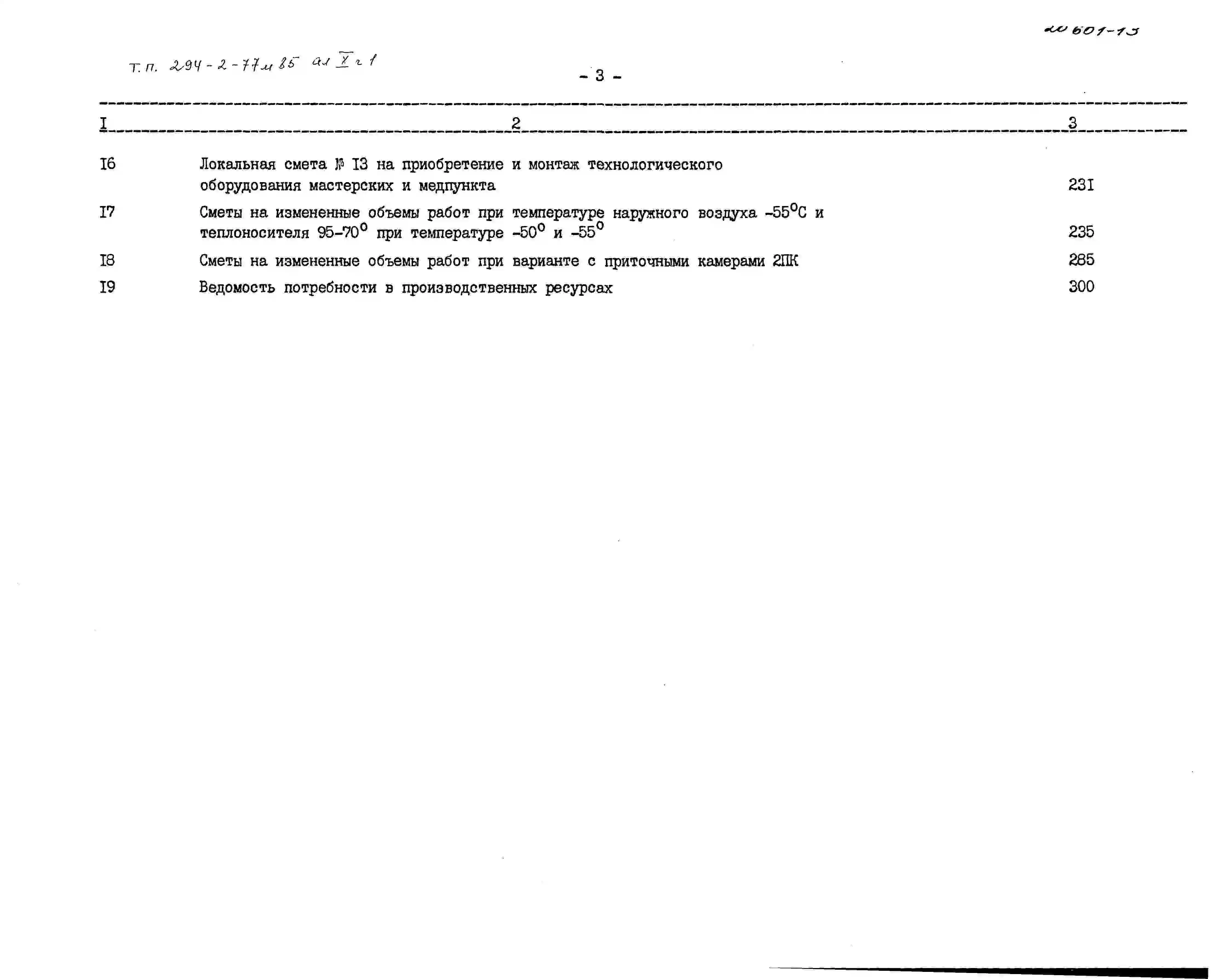

Альбом 10

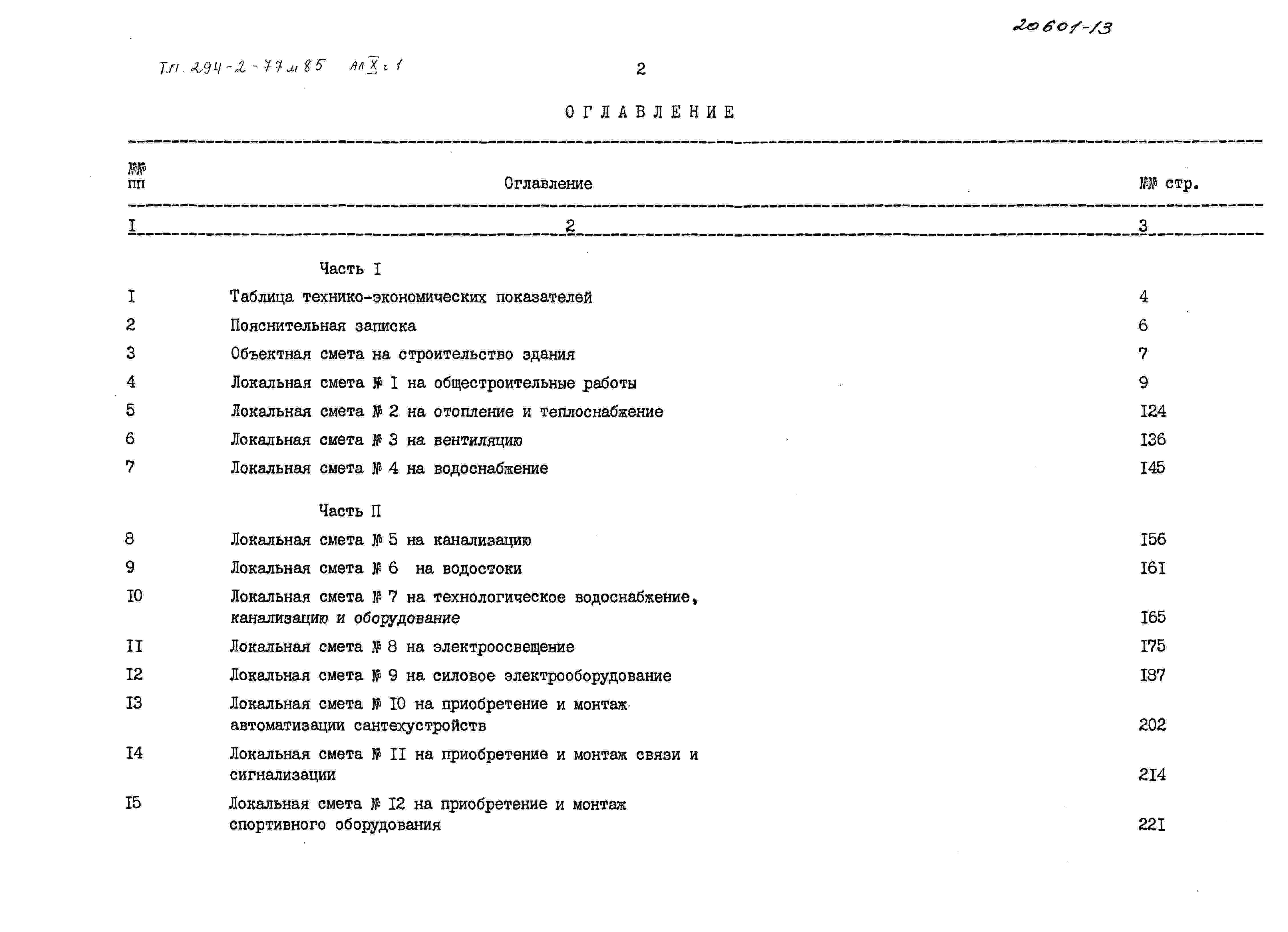

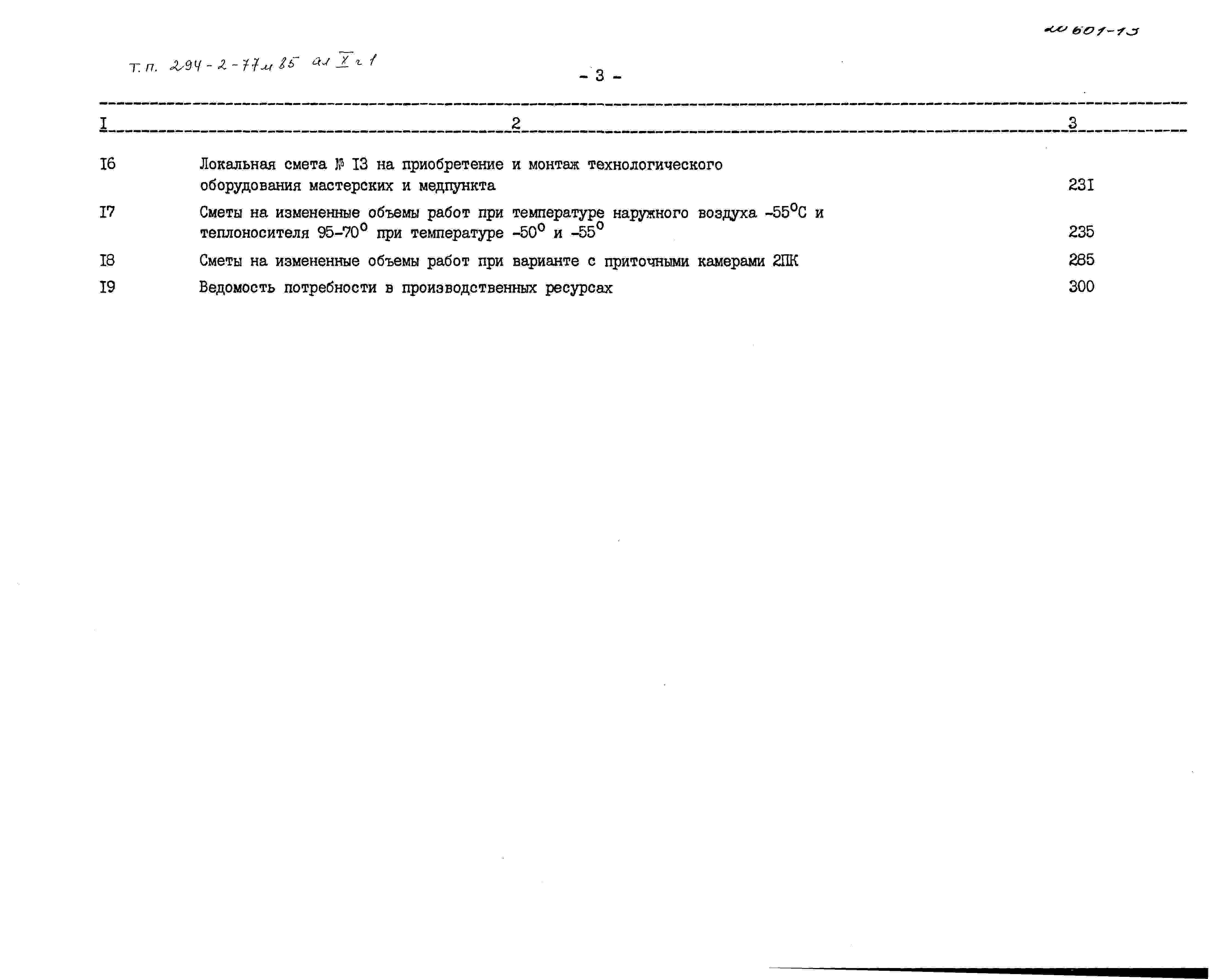

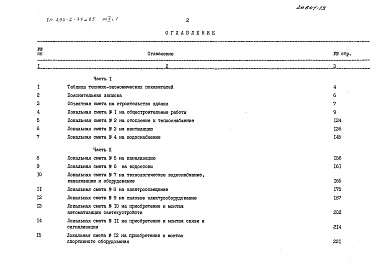

Сметы Часть 1, 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Физкультурно-спортивный корпус (стены кирпичные) с залом 38х18 м и бассейном с крытой ванной 25х11 м.

Строительные конструкции и изделия.

Фундаменты – свайные.

Сваи – сборные железобетонные по серии 1.011.1-8 м; типоразмер – 1.

Ростверки – монолитные железобетонные, марка бетона М-200.

Колонны – сборные железобетонные по серии 1.020-1/83, в.2-5, 2-7, 2-, 2-11 и индивидуальные, типоразмеров – 19.

Ригели – сборные железобетонные: по серии 1.020-1/83; вып.3-1, типоразмеров – 4.

Балки - сборные железобетонные по серии 1.462.1-1/81, вып.1, 2, типоразмер – 1, монолитные.

Перекрытия – сборные железобетонные по серии ИИ-04-4 в.26М, типоразмеров – 8, по серии 1.141-1. Вып.15, 60, 63, типоразмеров – 23и монолитные.

Стены – кирпичные.

Фермы – металлические по серии 1.263.2-4, вып.1, типоразмеров – 1.

Покрытие – сборные железобетонные плиты по серии 1.141-1, вып.15, 60, 63; по ГОСТ 22701.1-77, типоразмеров – 6.

Кровля – рулонная, из 4-х слоев с защитным слоем из гравия, утеплитель – жесткие минераловатные плиты γ=200 кг/м3.

Лестницы – сборные железобетонные

по серии 1.252.1-4, вып.1, типоразмеров – 2

по серии 1.251.1-4, вып.1, типоразмеров – 4

по серии 1.055.1-1, типоразмеров - 3.

Перемычки – сборные железобетонные по серии 1.138-10, вып.1, 2; типоразмеров – 36.

Опорные плиты – сборные железобетонные по серии 1.225.2. вып.11, типоразмеров – 2 и монолитные.

Ограждения – металлические по серии 1.256-1, типоразмеров – 6.

Полы – мозаичные, линолеум, керамическая плитка, дощатые.

Окна – деревянные по ГОСТ 16289-80. Типоразмеров – 6.

Двери – деревянные по серии 1.136-10; типоразмеров – 5, по серии 1.136.5-19, типоразмеров – 3.

Наибольшая масса монтажного элемента (колонна) – 5,25 т.

Отделка наружная – облицовка лицевым кирпичом.

Отделка внутренняя – штукатурка, затирка, керамическая плитка, покраска, декоративная штукатурка.

Инженерное оборудование.

Водопровод – от городской сети. Система кольцевания. Напор на вводах: при хозяйственно-питьевом водоснабжении – 20 м, при пожаротушении – 25 м.

Канализация – хозяйственная в городскую сеть.

Отопление – центральное, водяное от городских сетей.

Параметры теплоносителя – Т=95-700С и 115-700С.

Вентиляция – приточно-вытяжная с механическим побуждением.

Горячее водоснабжение – система тупиковая.

Электроснабжение – от городских сетей напряжением 380/220 В.

Устройства связи – радиофикация, телефонизация.

Дополнительные данные.

Расчетный показатель – 1 м2 площади залов (4076,88 р. ед.).

Сметная документация составлена в нормах и ценах 1984г.

В проекте разработан вариант ограждающих конструкций для расчетной температуры -550С.
