Типовой проект 294-2-69м Спортивный корпус с залом (ареной) 30х18м, местами для зрителей, бассейном с крытыми ваннами 25х8,5 м и детской. Грунты вечномерзлые. Здание двухэтажное. Каркас сборный железобетонный серии 1.020-1. Стены из кирпича. Объем 25029м3

Общие данные

Номер проекта

294-2-69м

Наименование проекта

Спортивный корпус с залом (ареной) 30х18м, местами для зрителей, бассейном с крытыми ваннами 25х8,5 м и детской. Грунты вечномерзлые. Здание двухэтажное. Каркас сборный железобетонный серии 1.020-1. Стены из кирпича. Объем 25029м3

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


Состав проекта
Номер альбома
Наименование
Состав альбома

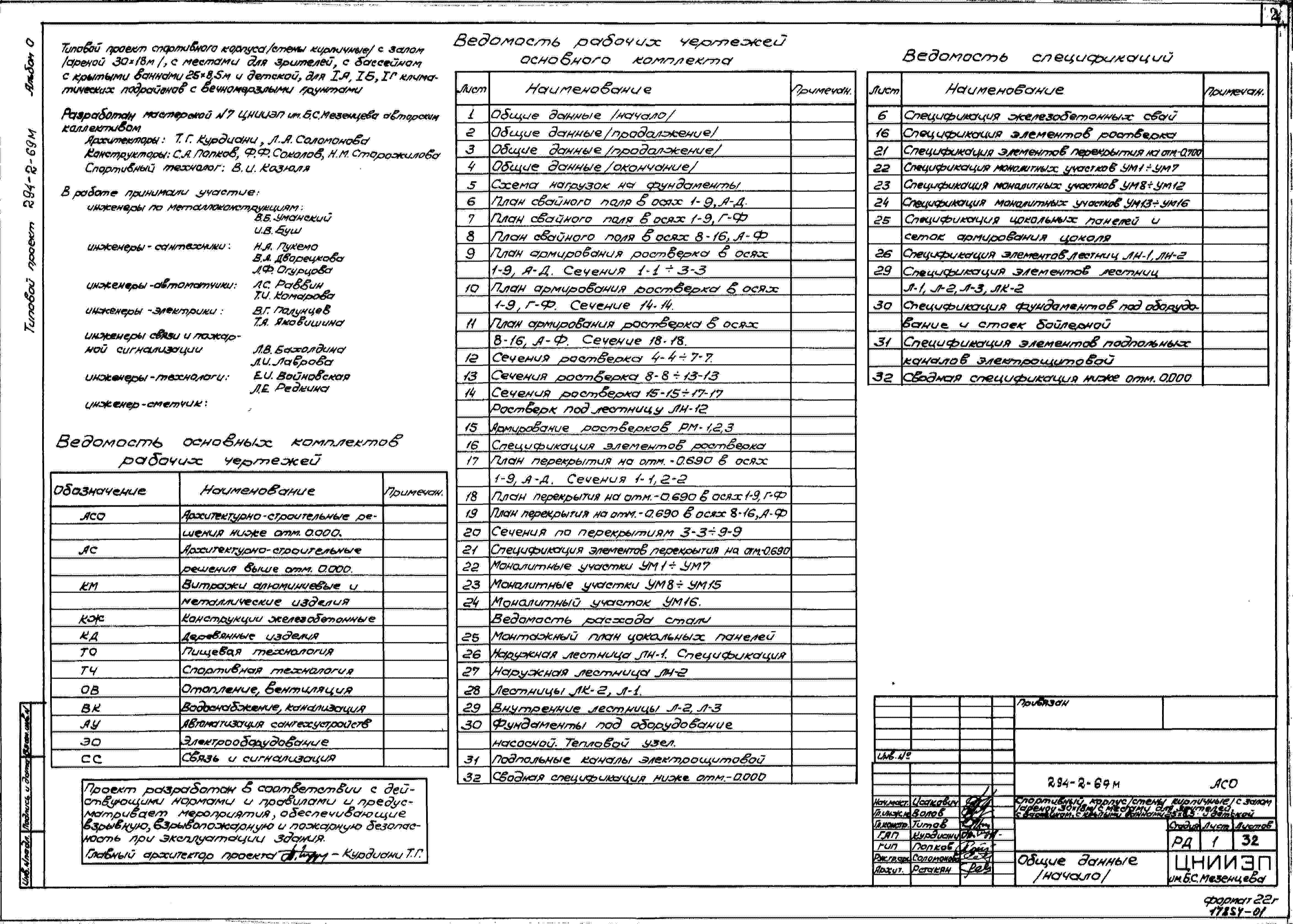

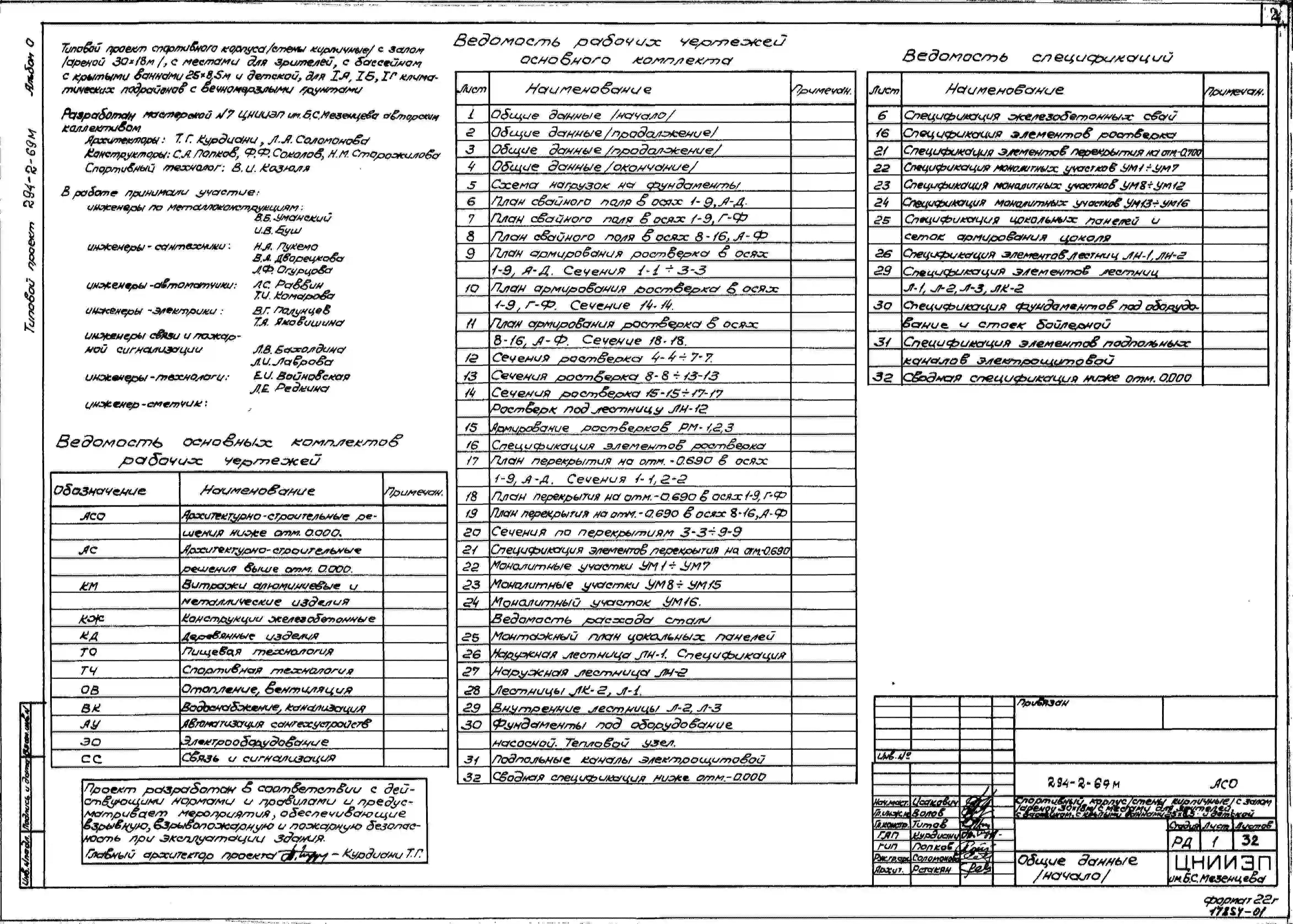

Альбом 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

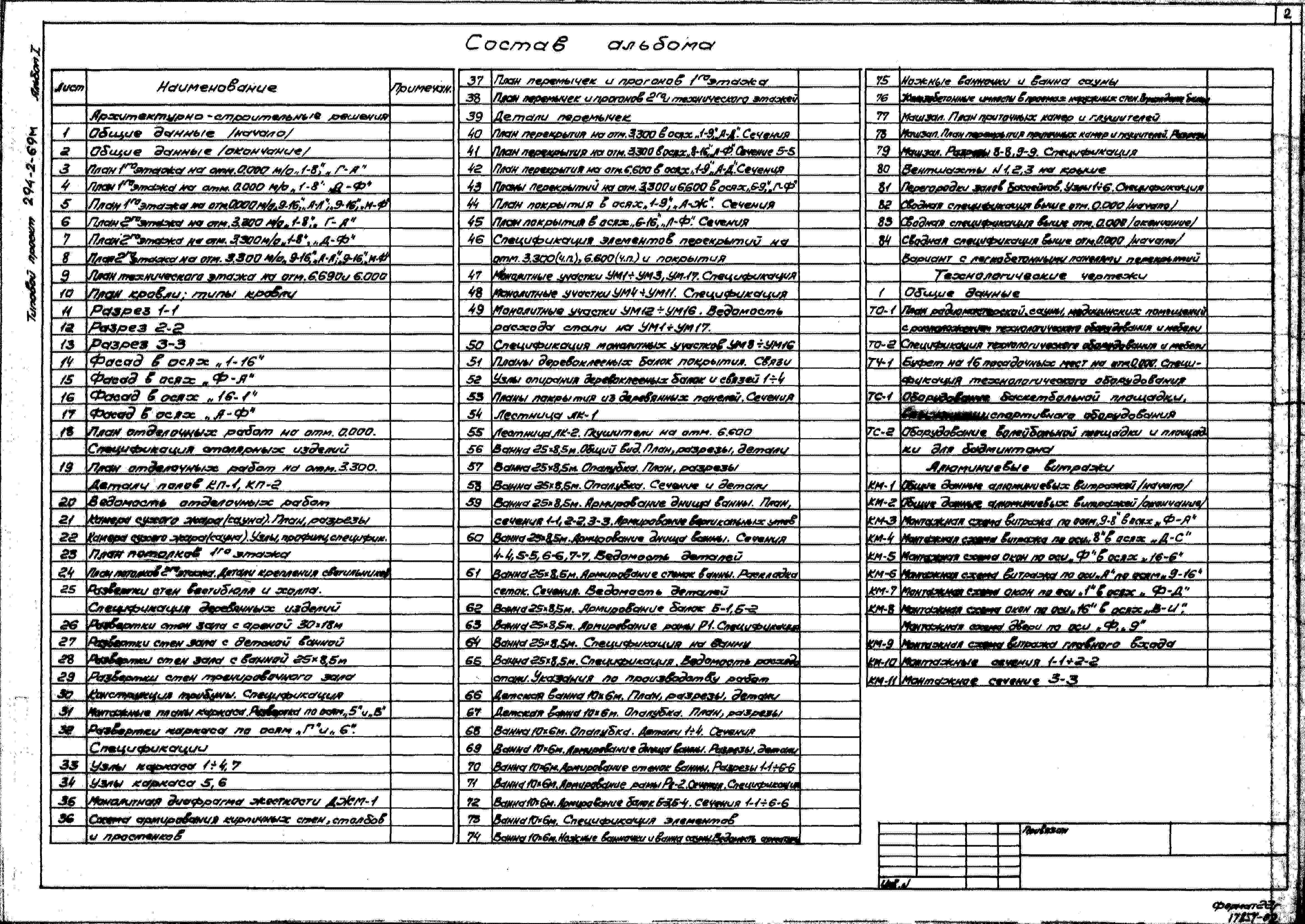

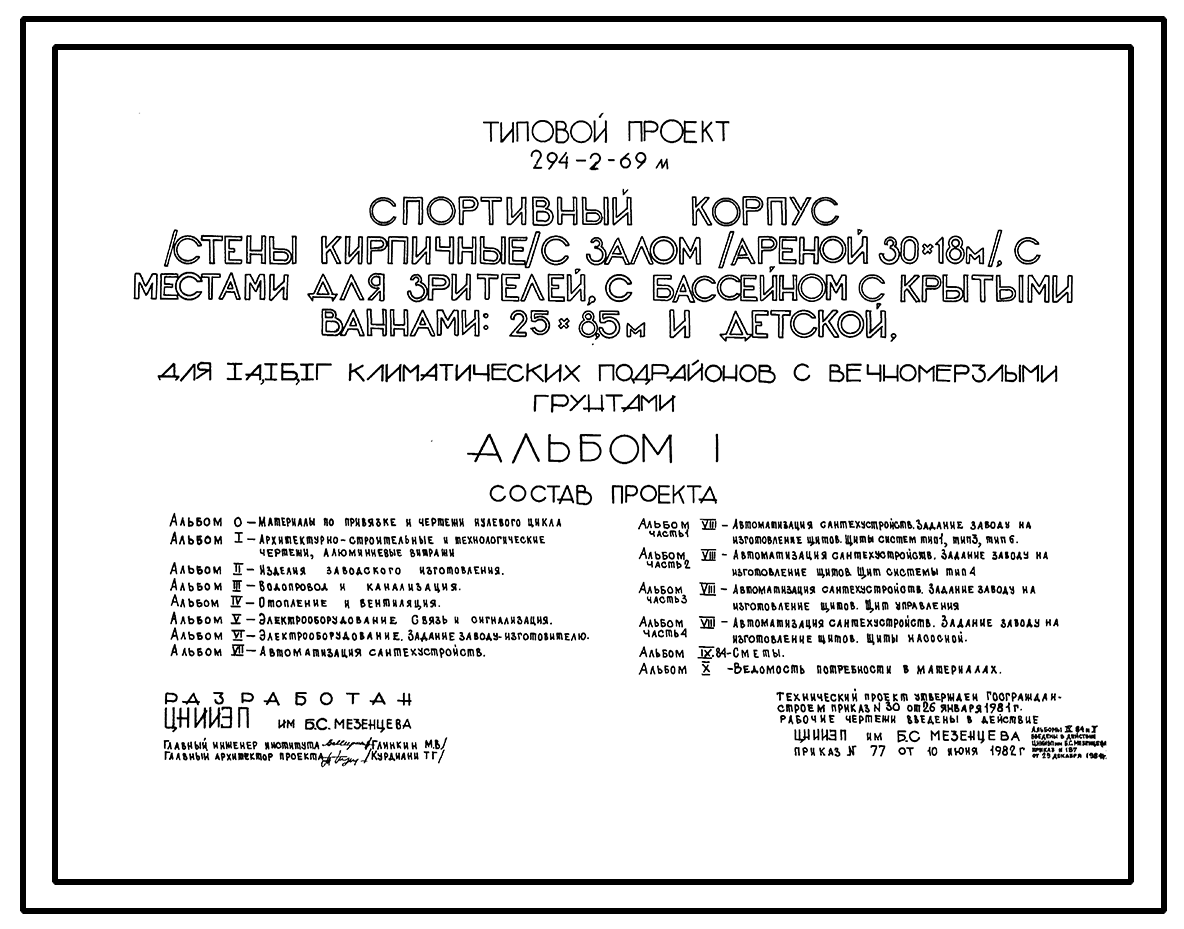

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

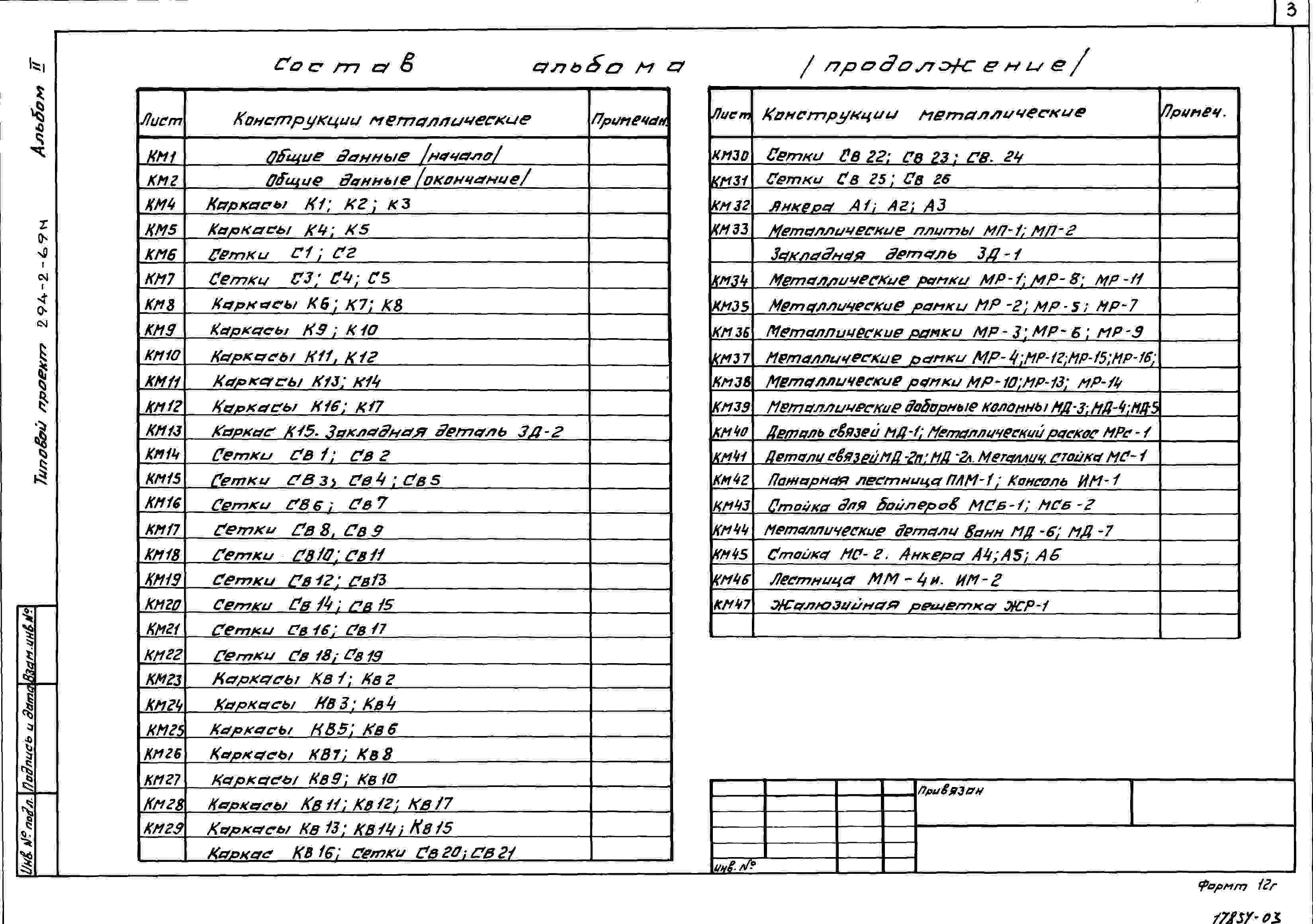

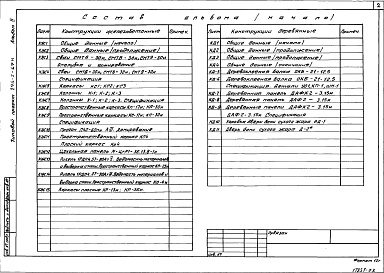

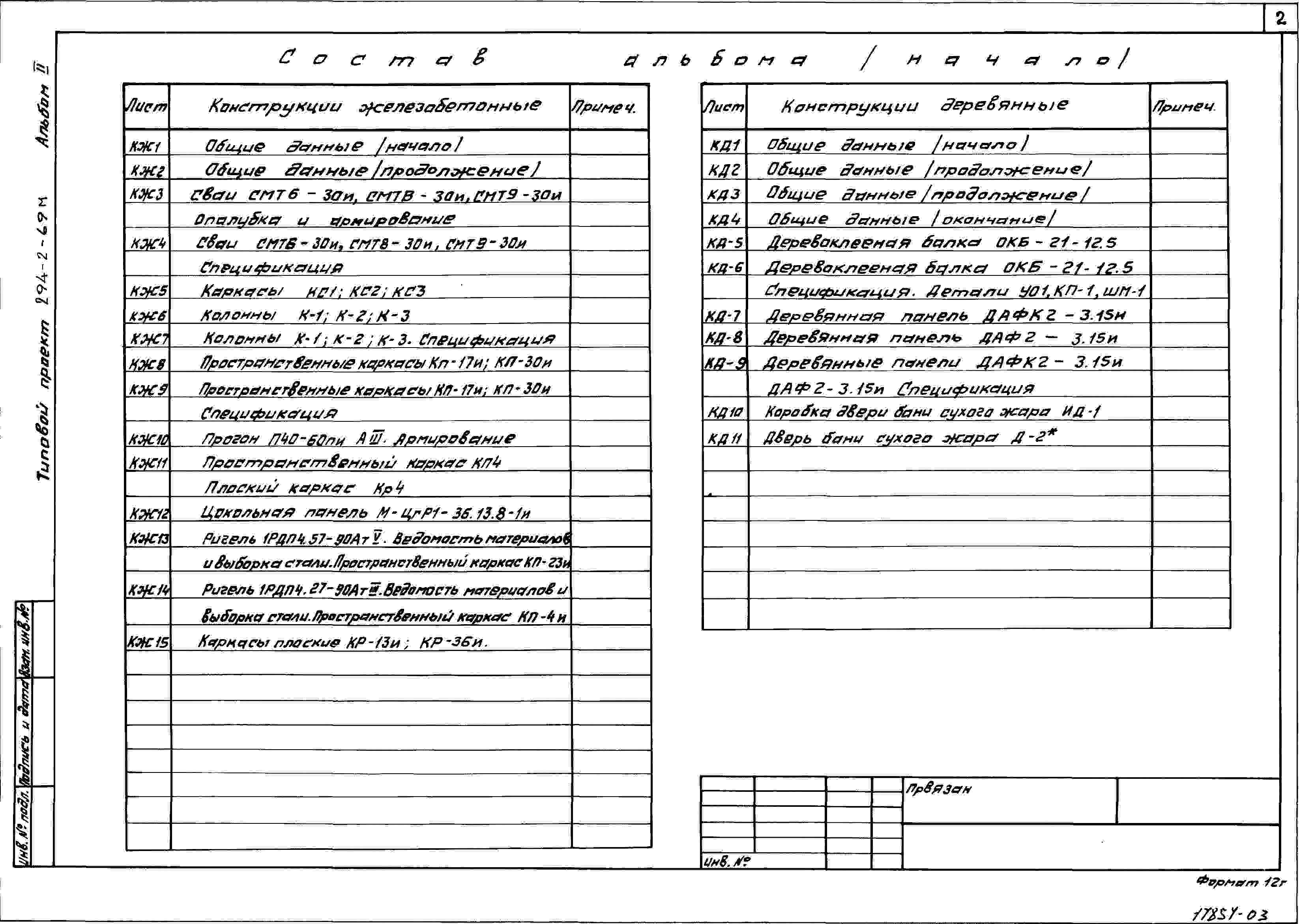

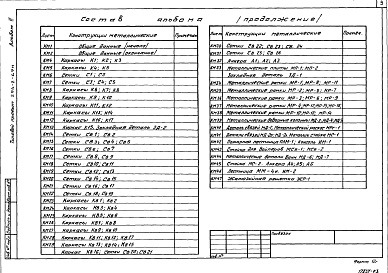

Альбом 2
Изделия заводского изготовления
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

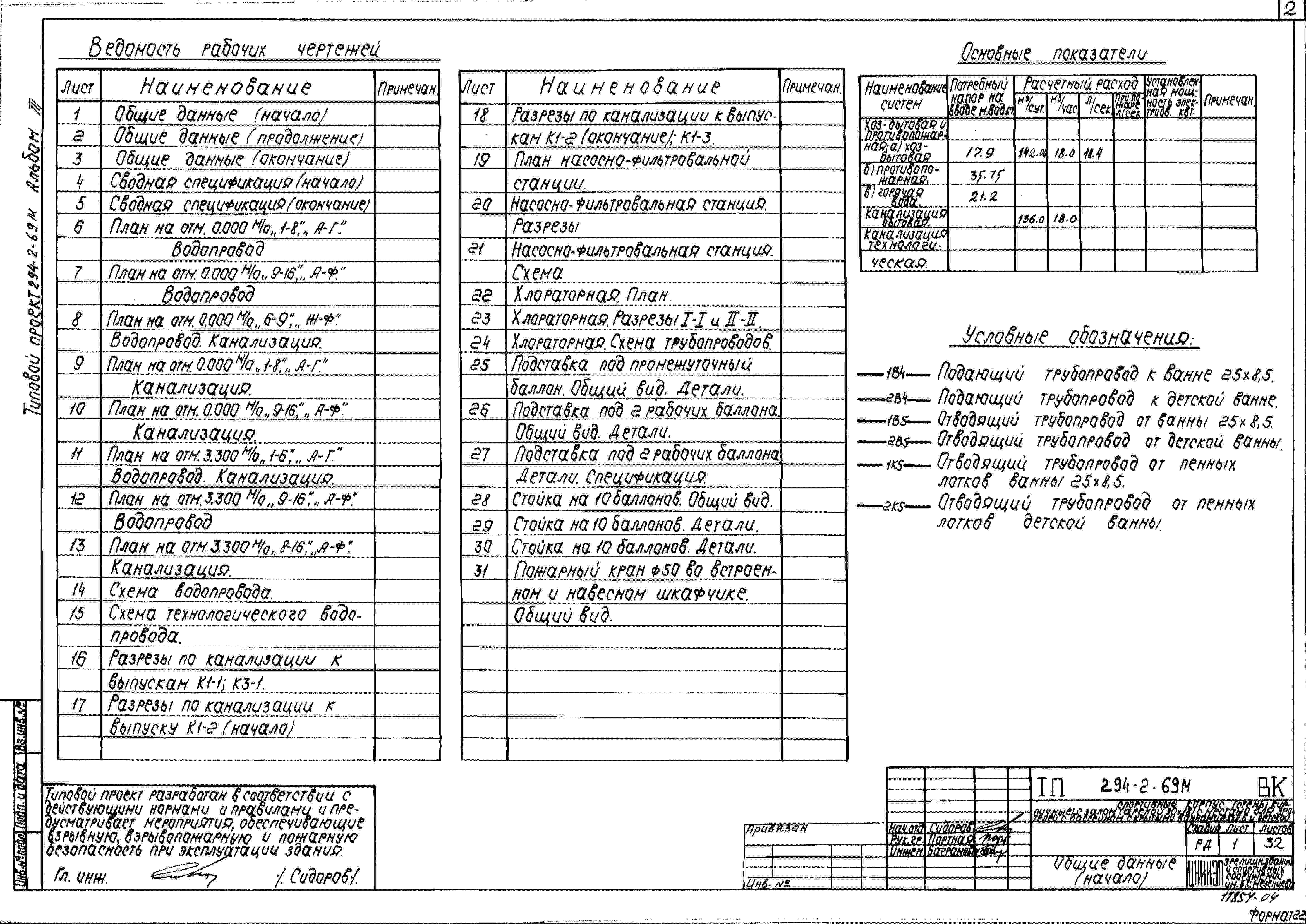

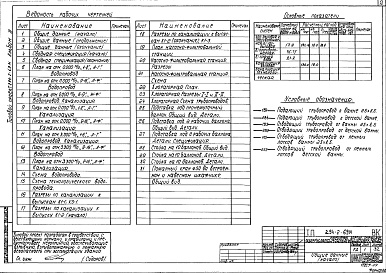

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

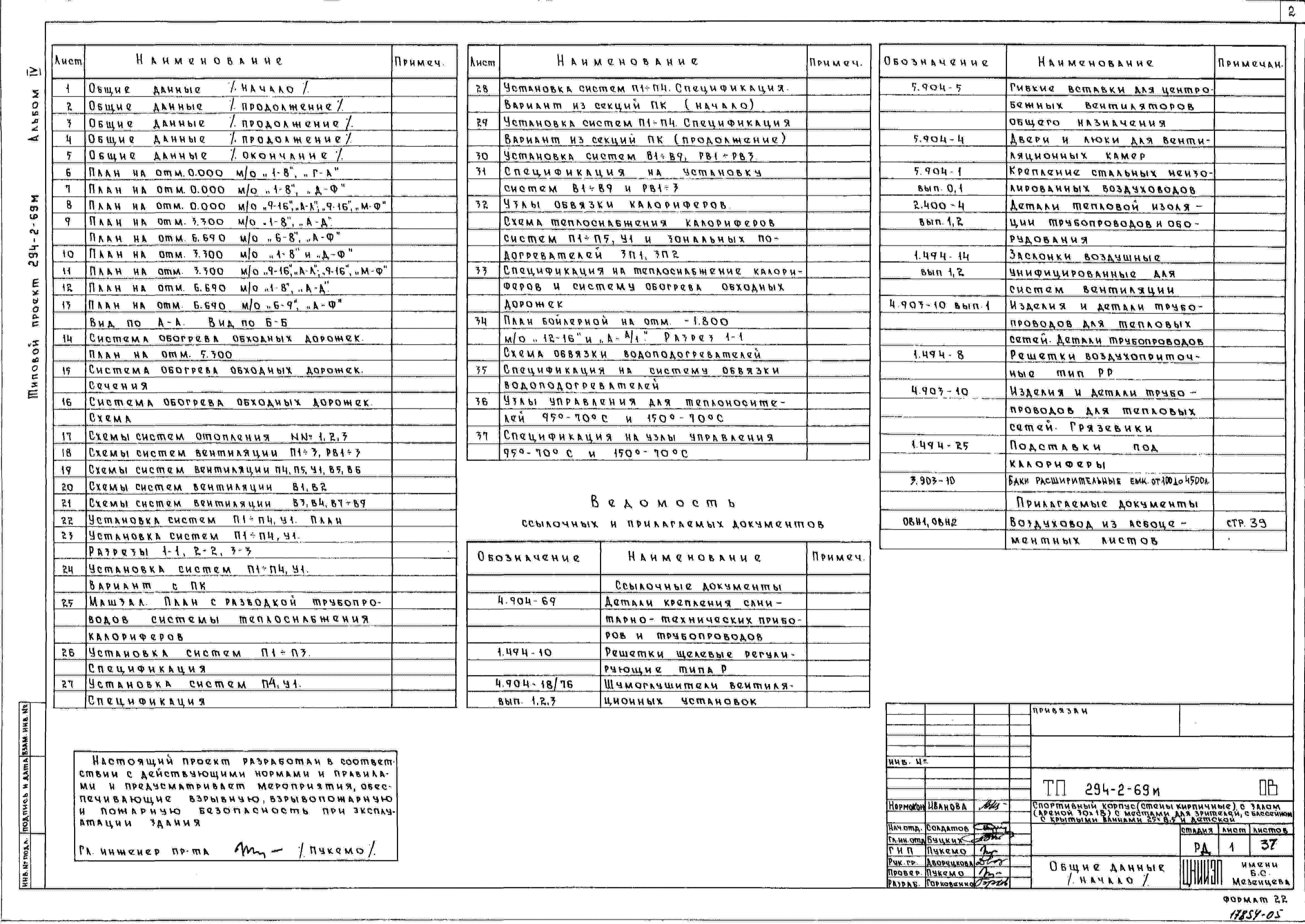

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

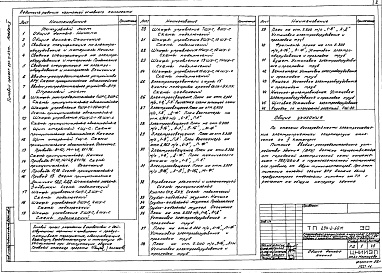

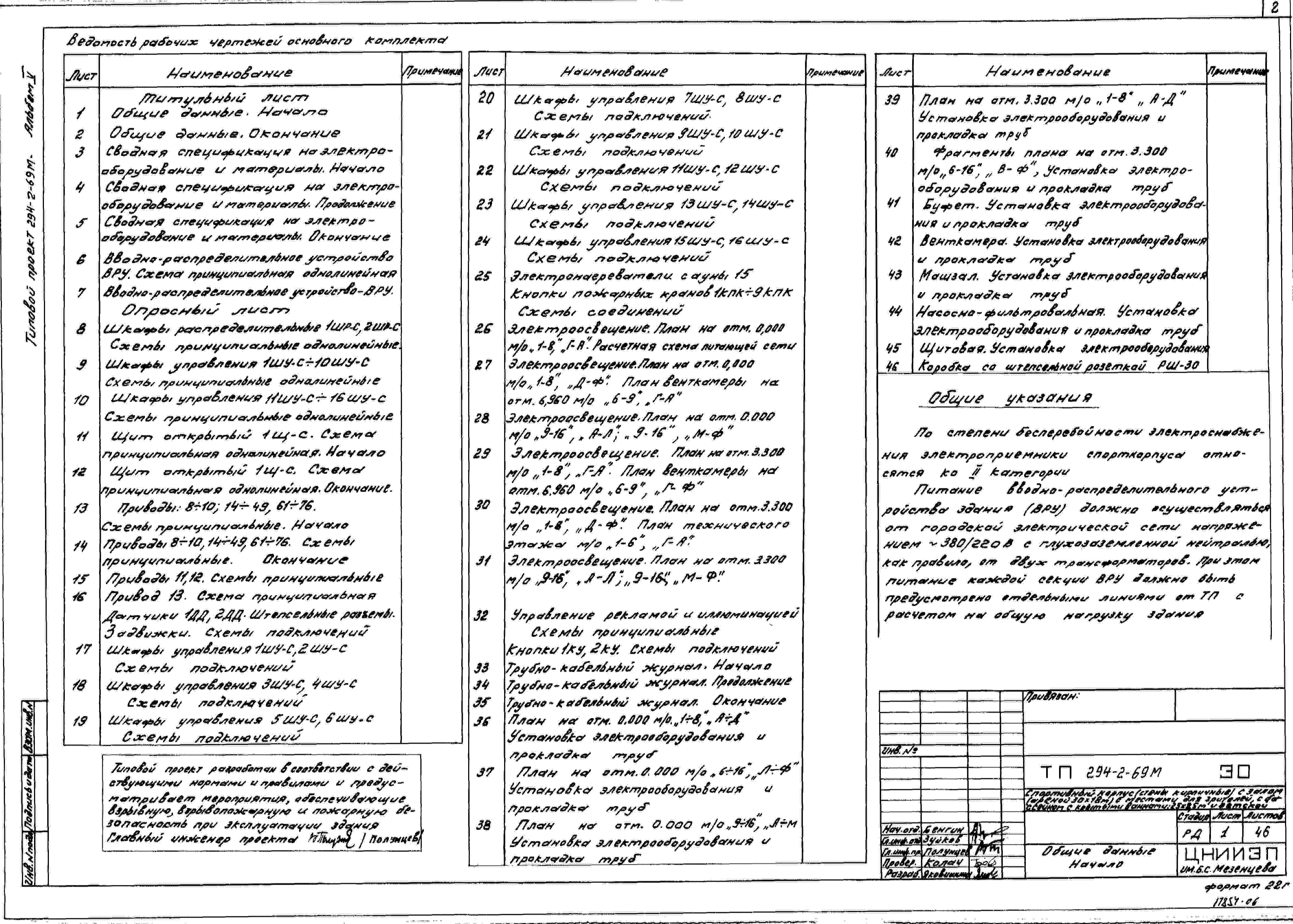

Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

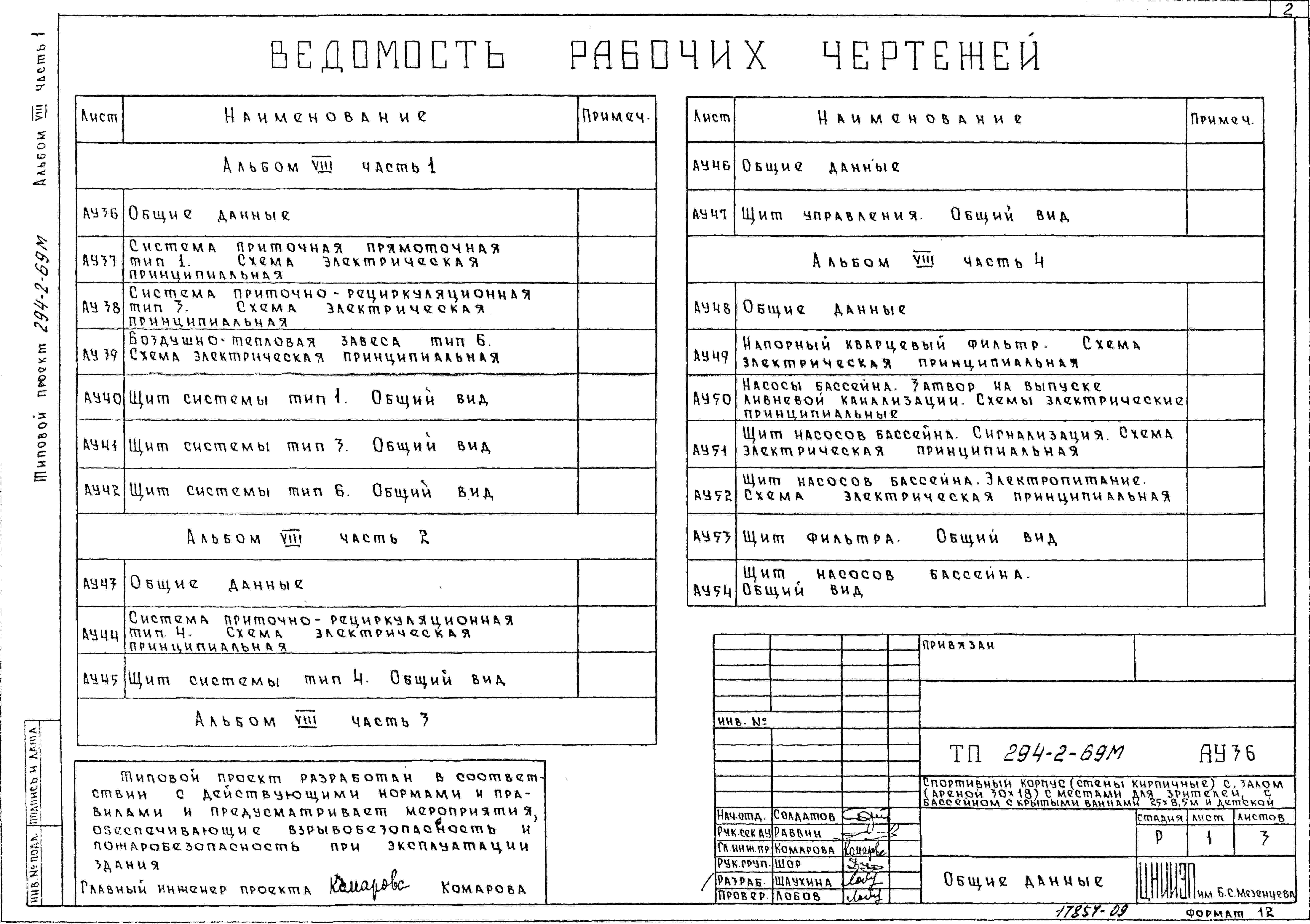

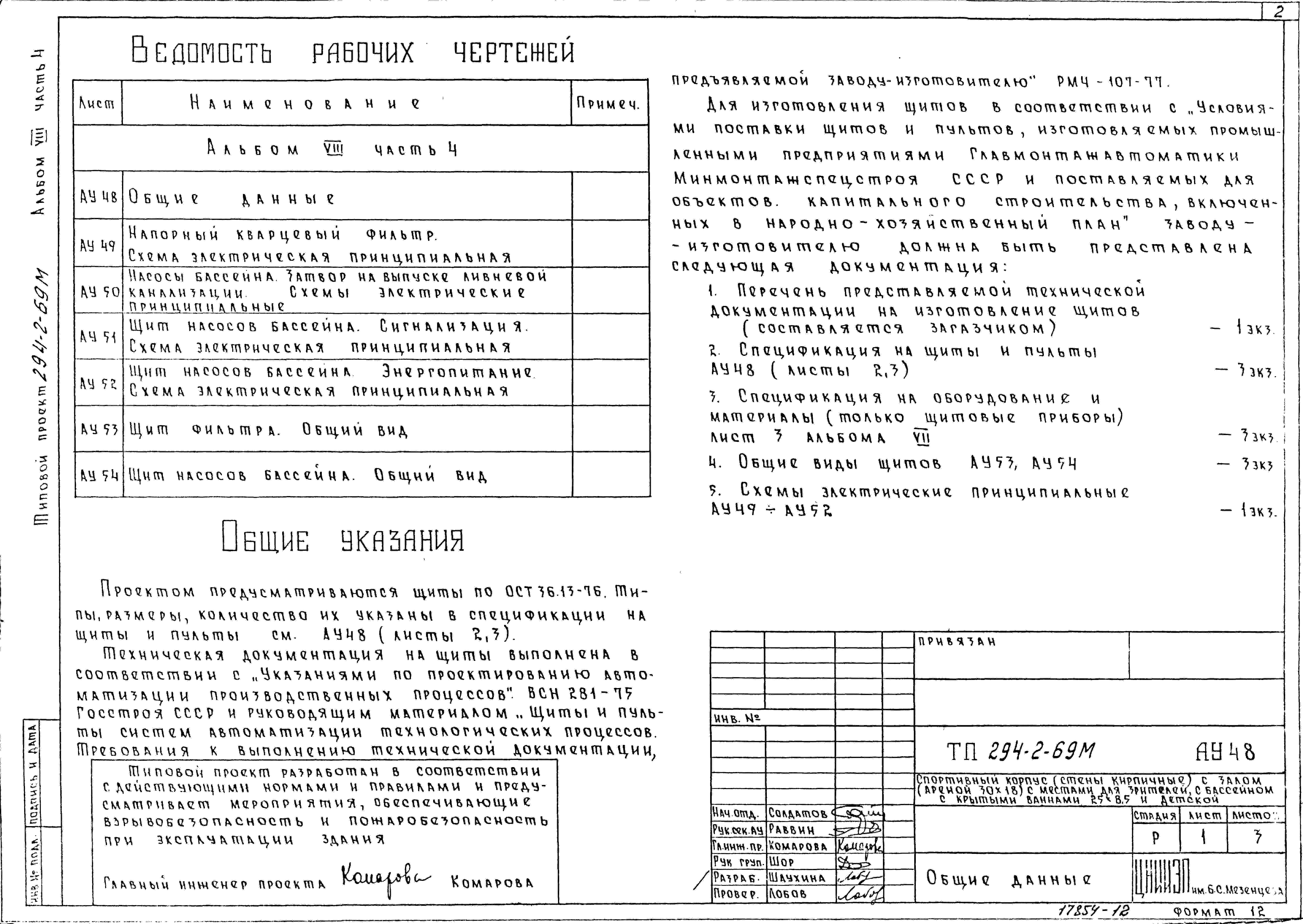

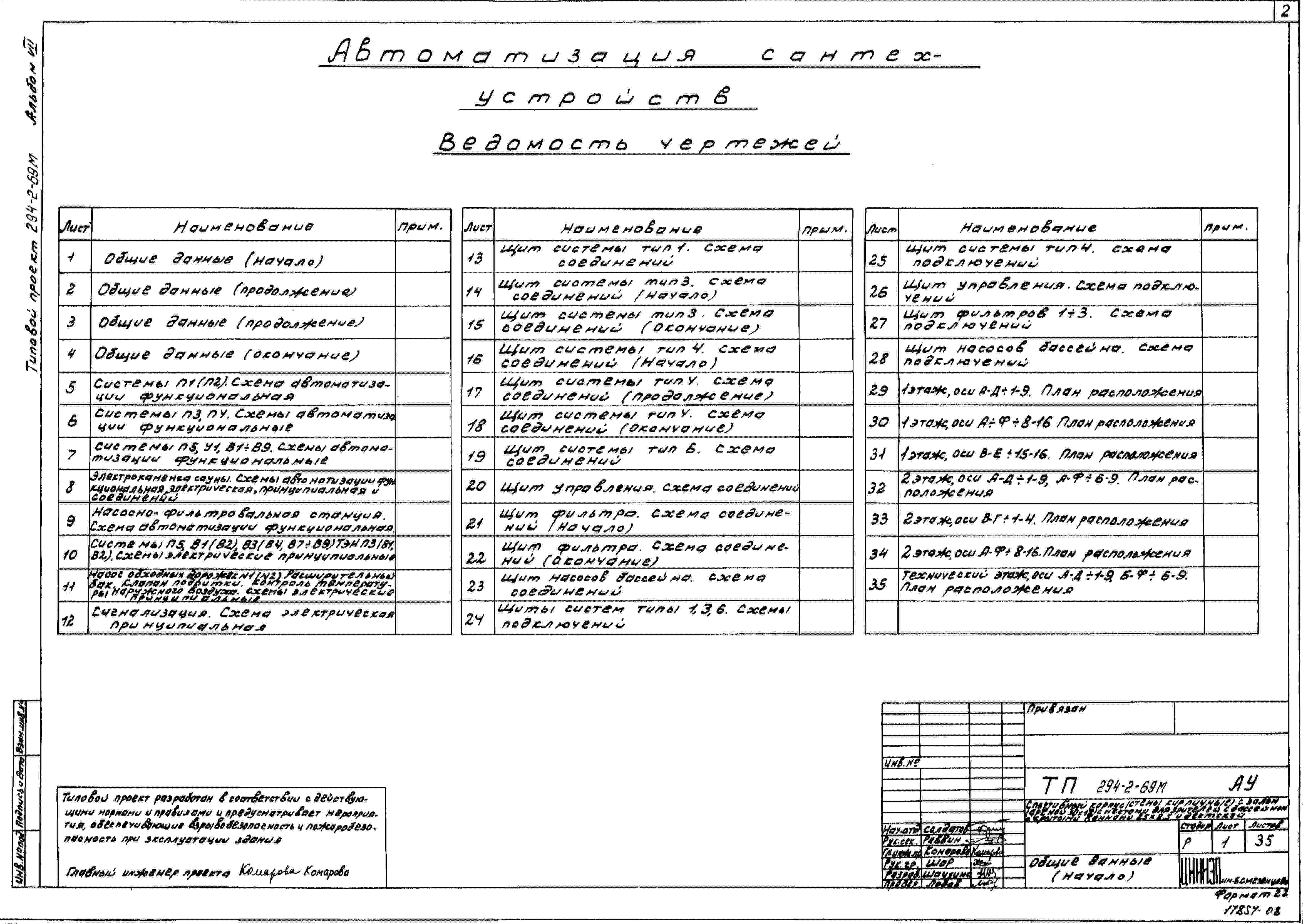

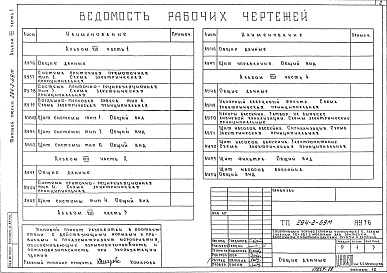

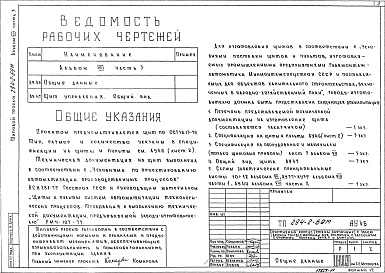

Альбом 8

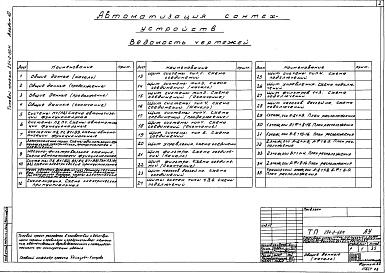

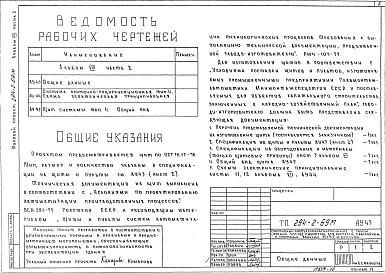

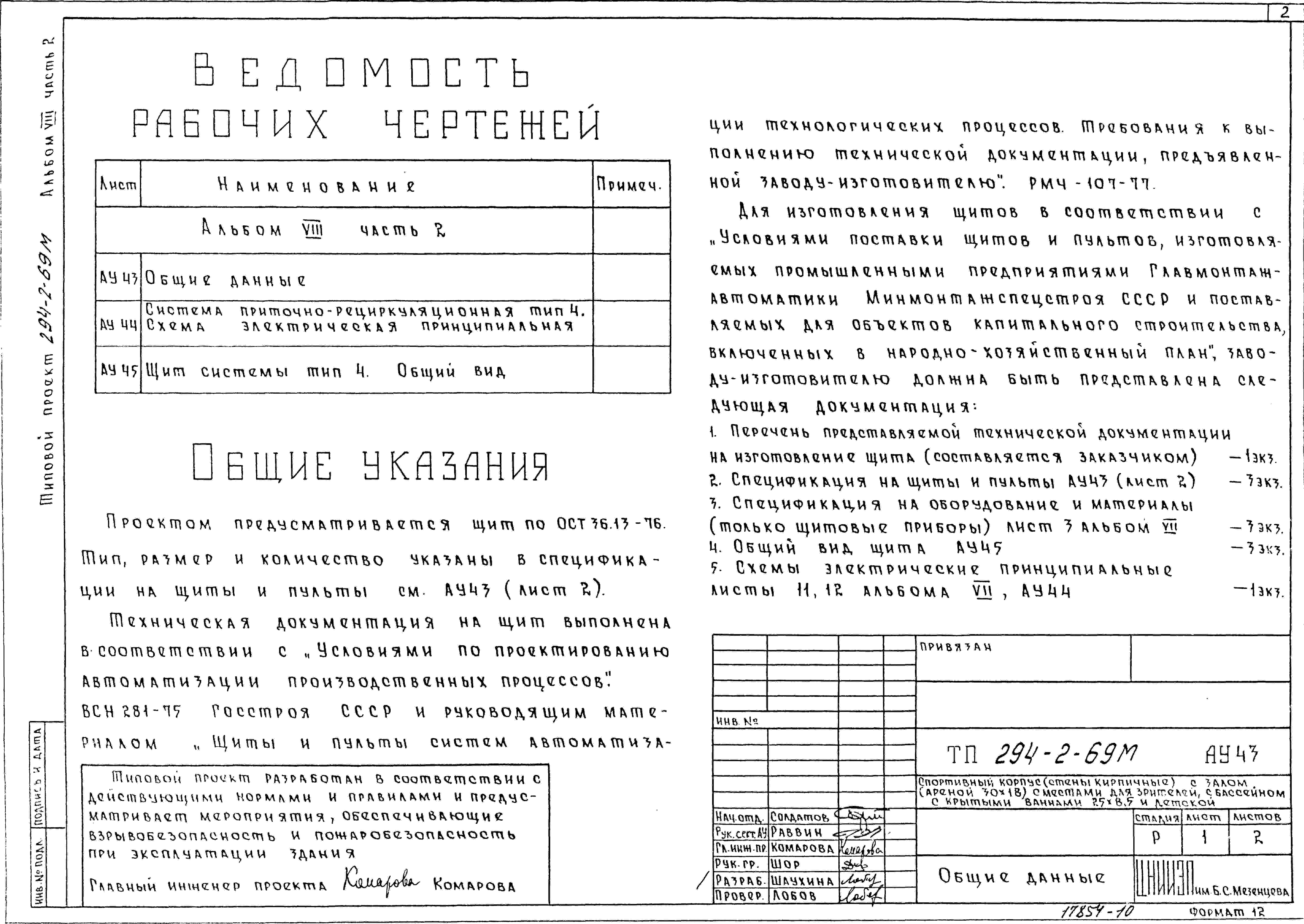

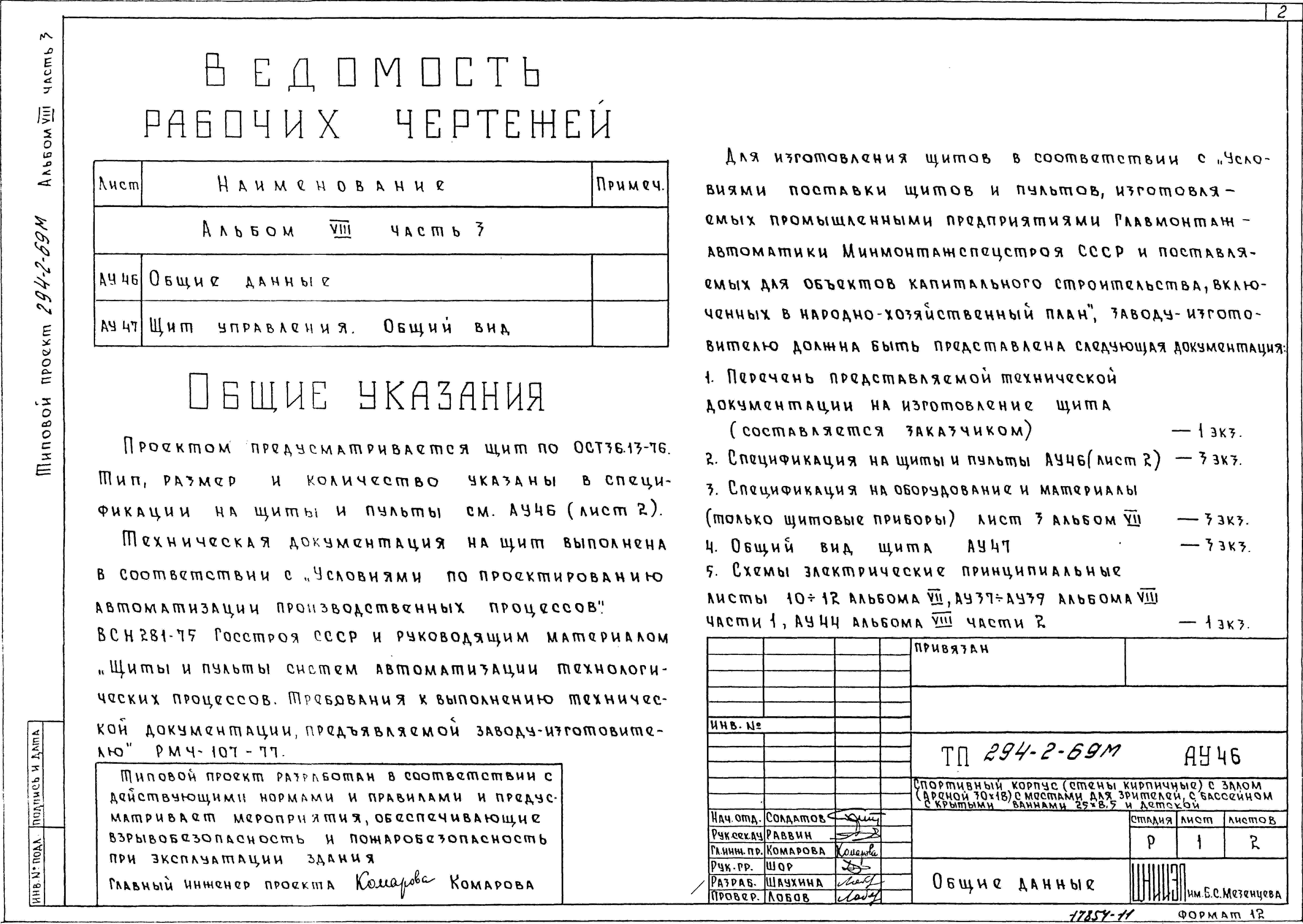

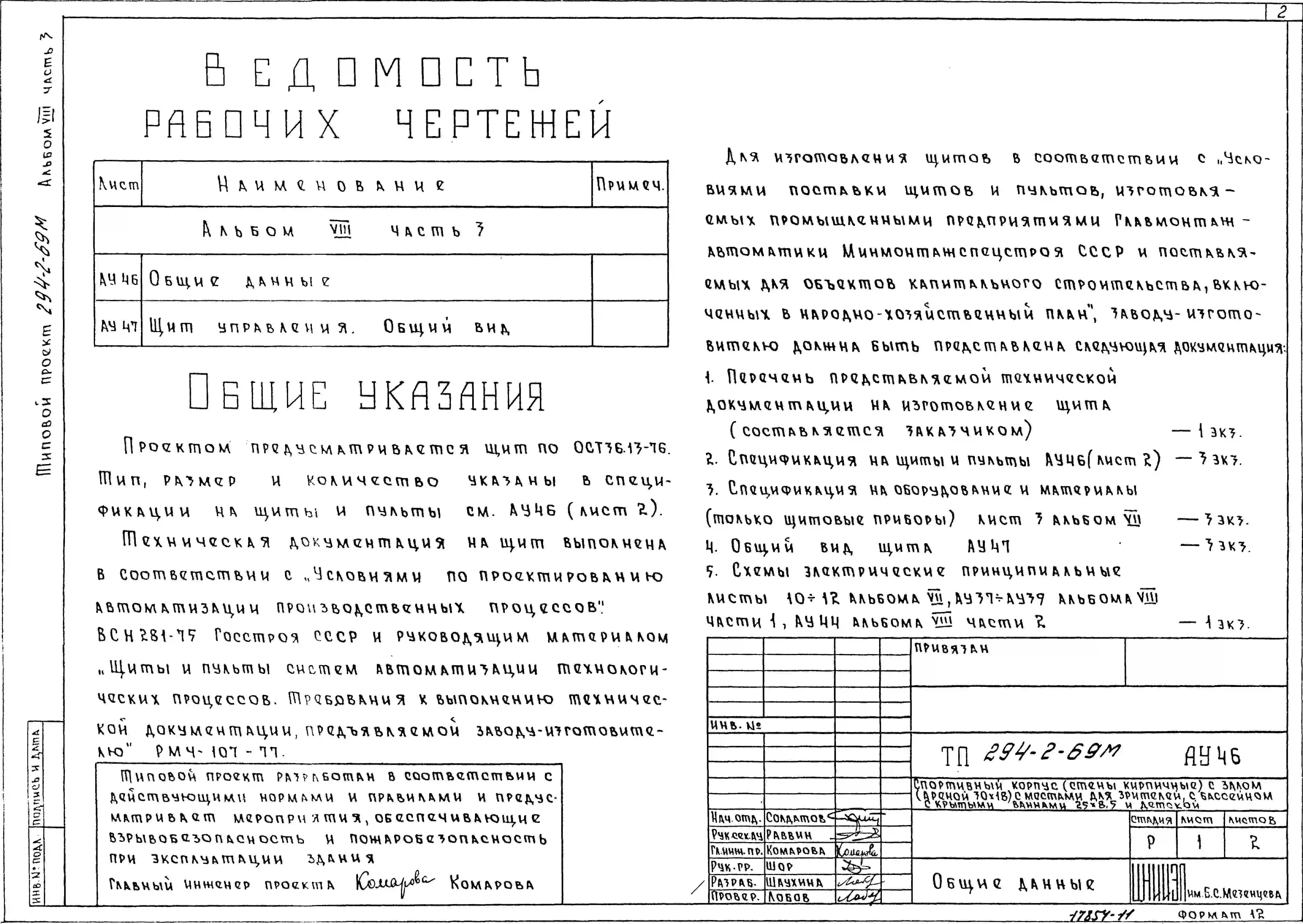

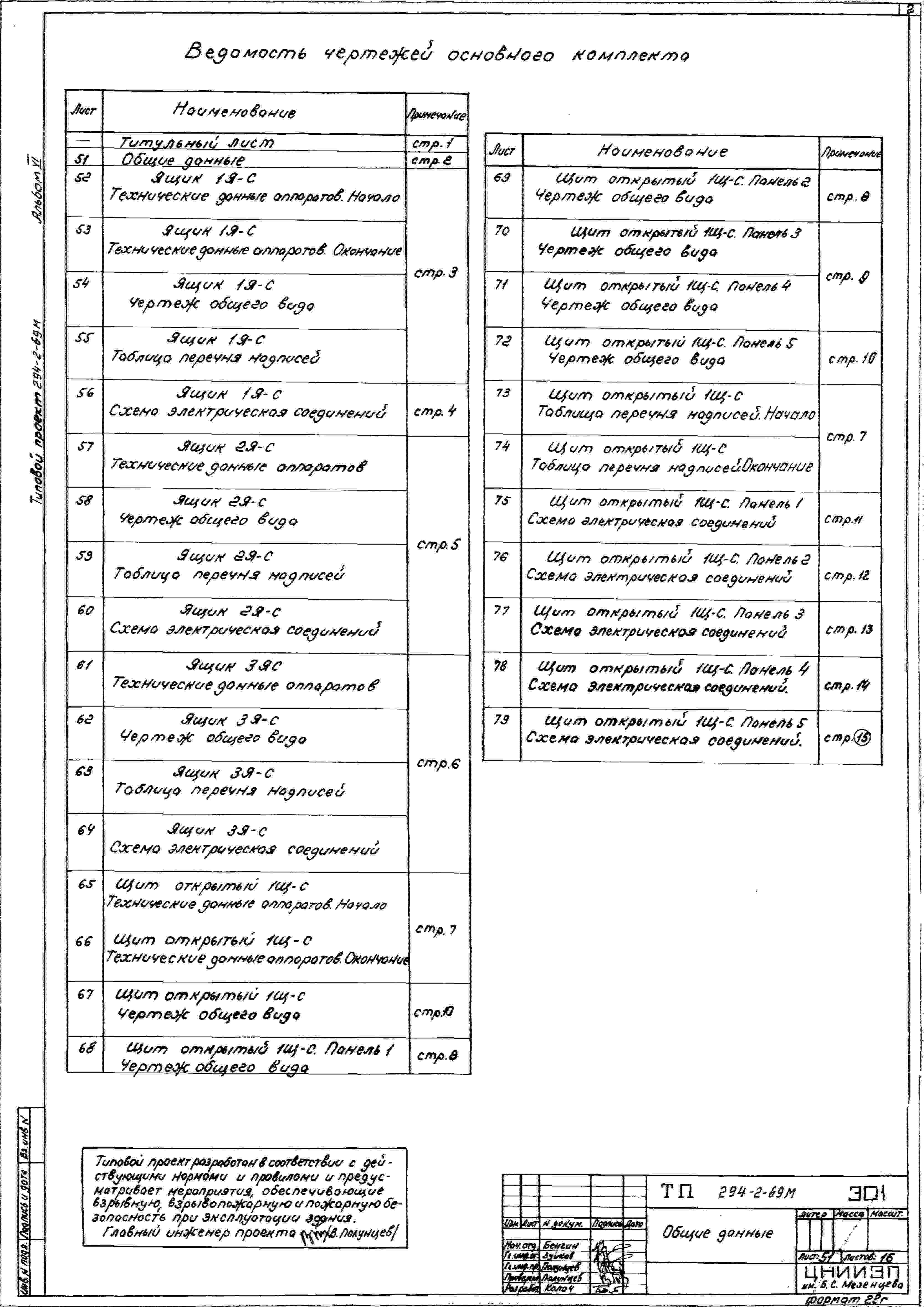

Автоматизация сантехустройств. Часть 1 Задание заводу на изготовление щитов. Щиты систем тип 1, тип 3, Тип 6. Часть 2 Задание заводу на изготовление щитов. Щит системы тип 4. Часть 3 Задание заводу на изготовление щитов. Щит управления. Часть 4 Задание заводу на изготовление щитов. Щиты насосной
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:

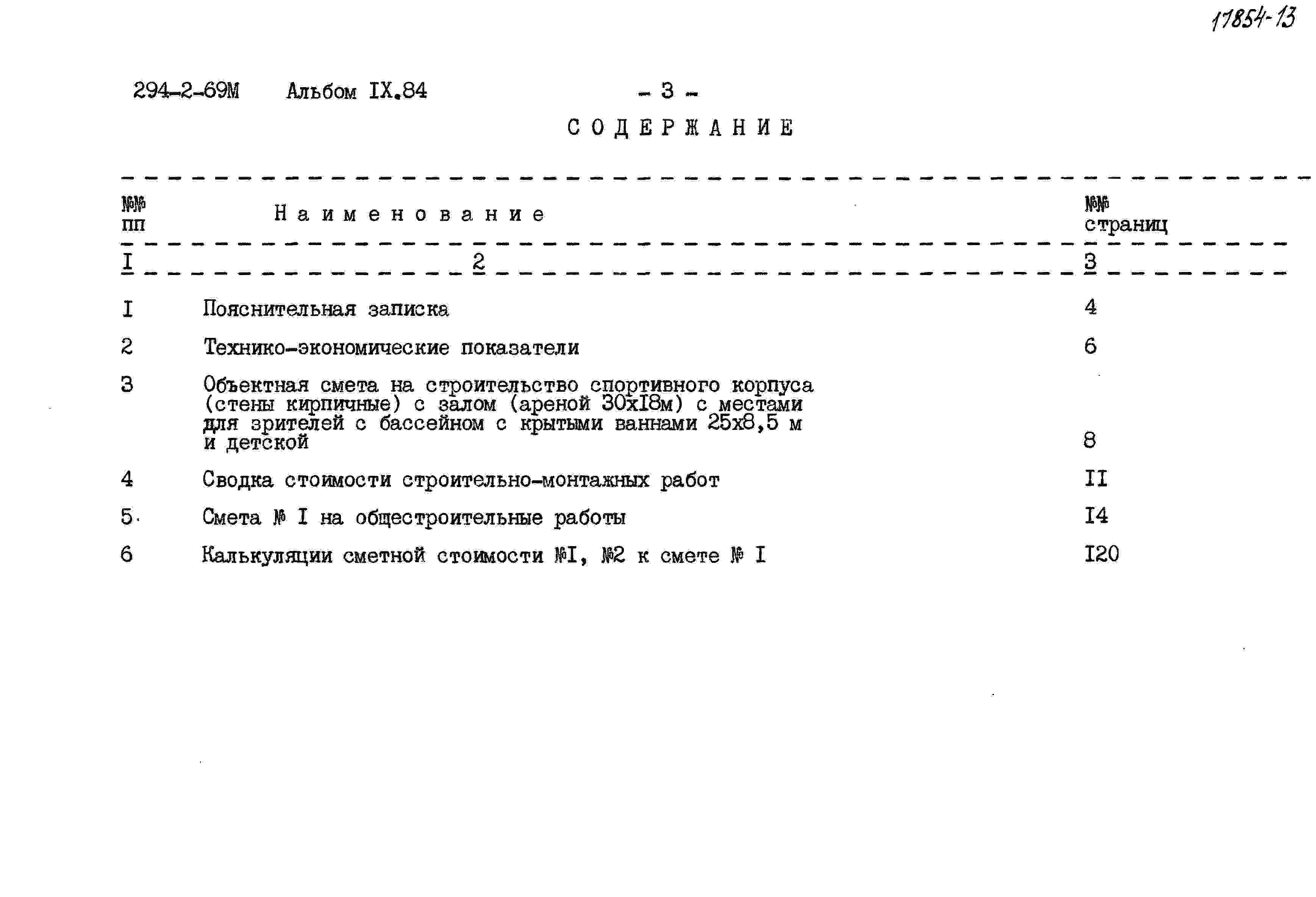

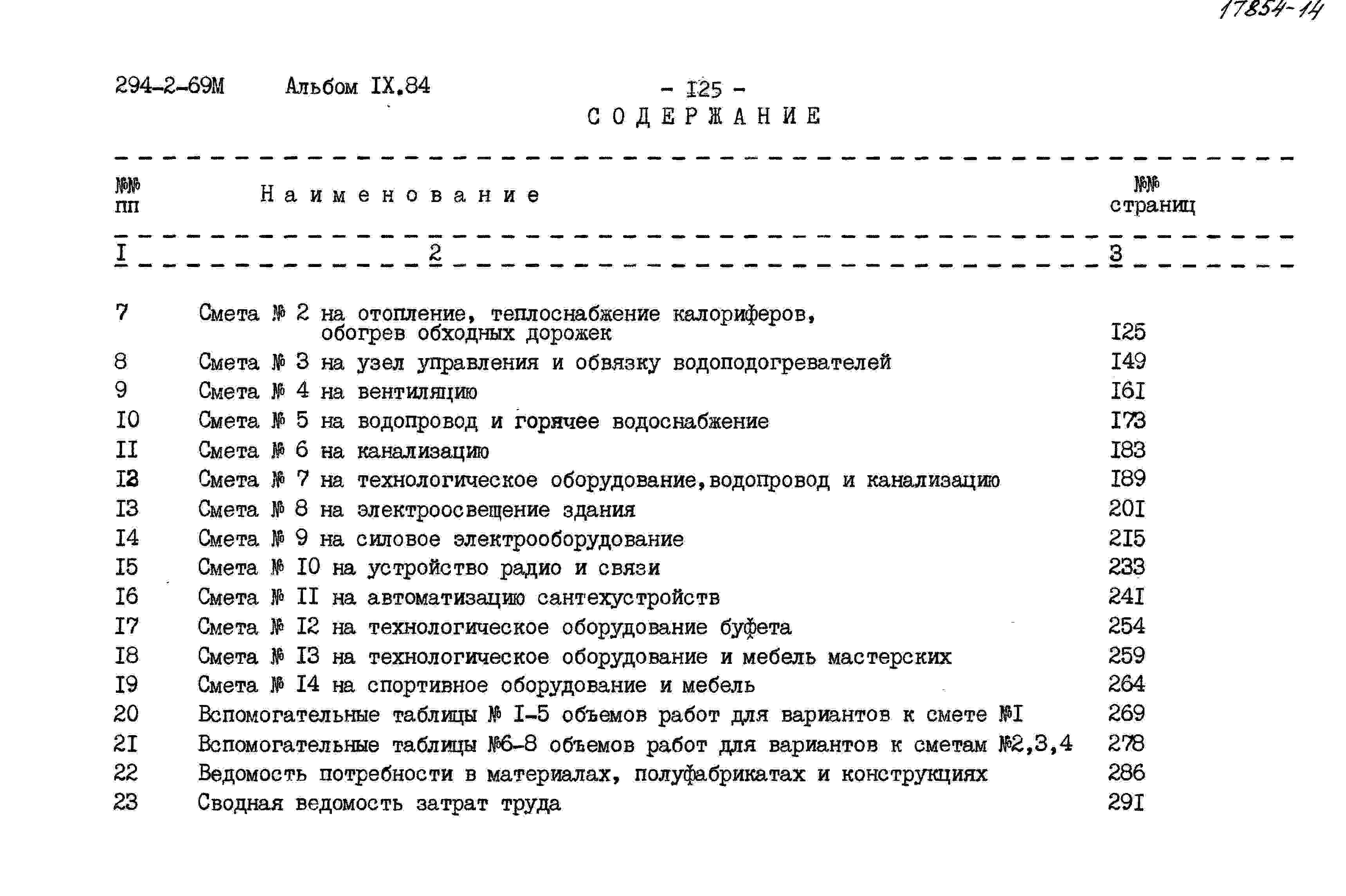

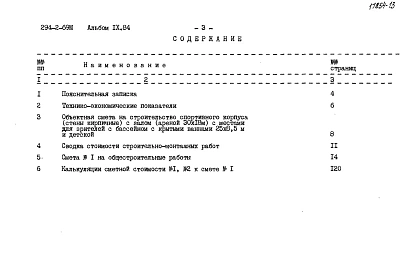

Альбом 9.84
Сметы Часть 1, 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

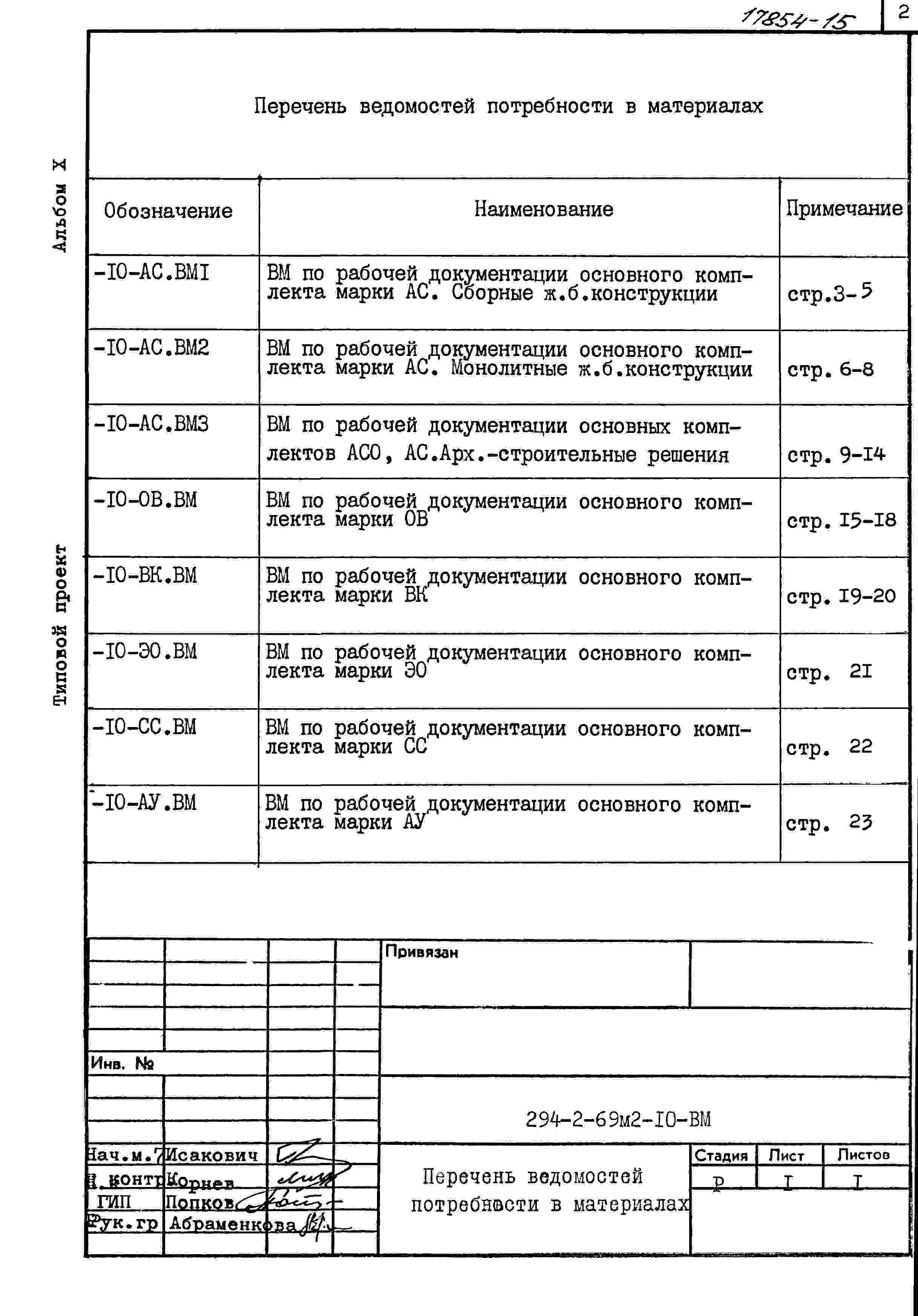

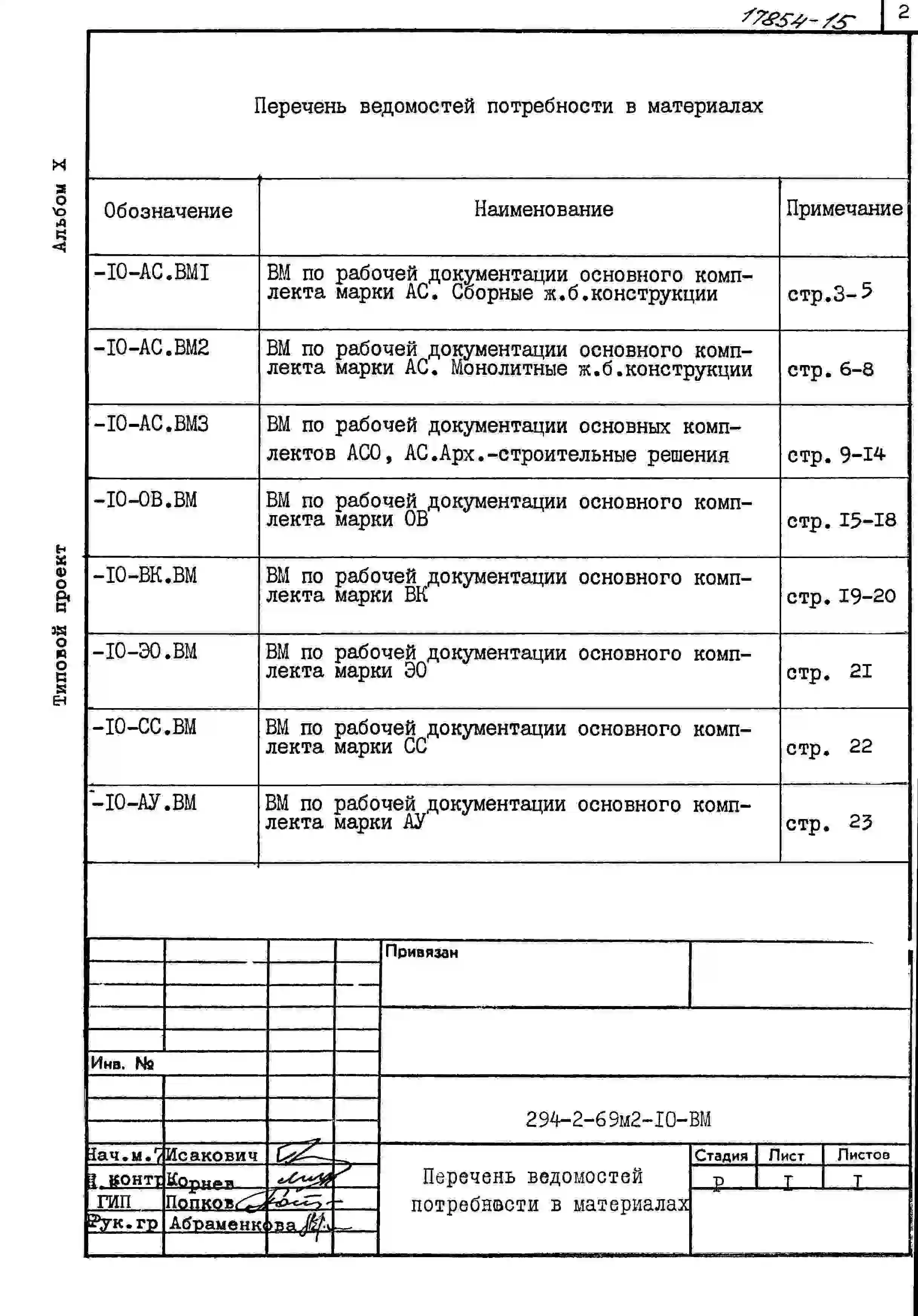

Альбом 10
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

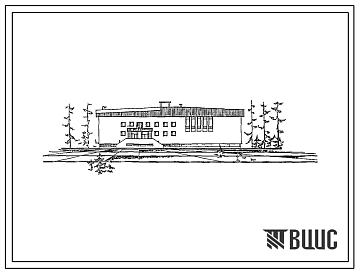

Спортивный корпус (стены кирпичные) с залом (ареной 30х18 м), с местами для зрителей, с бассейном с крытыми ваннами: 25х8,5 м и детской.

Строительные конструкции и изделия.

Фундаменты – свайные: сваи железобетонные сборные, буроопускные по серии 1.011-3 М. Типоразмеров – 3; ростверки монолитные железобетонные.

Колонны – сборные железобетонные по серии 1.020-1, 2-1, типоразмеров – 2.

Ригели – сборные железобетонные по сериям 1.020-1, 3-1, типоразмеров – 2; 1.020-1, 3-5, типоразмеров – 2.

Диафрагма жесткости – монолитная, железобетонная.

Прогоны – сборные железобетонные по сериям: 1.225.2. вып.5, типоразмеров – 2; 1.225-1, типоразмеров – 2.

Балки – деревянные пролетом 21 м. односкатные, индивидуальные.

Перекрытия и покрытия – сборные железобетонные по сериям: 1.141-1, вып.7, 8, 9, 11, типоразмеров – 5, 1.141-1, вып.15, 18, 58, типоразмеров – 6, 1.241.1, вып.19, типоразмеров – 2, 1.041-1, вып.1, типоразмеров – 3, ИИ-04-4, вып.26М, типоразмеров – 6, деревянные панели по серии 1.265-1, типоразмеров – 2.

Лестницы – сборные железобетонные по сериям: 1.251-3, типоразмеров – 1; 1.252-3, вып.1, типоразмеров – 2; 1.155-1, вып.1, типоразмеров – 2.

Цокольные панели – сборные железобетонные по серии 1.138-10, вып.1, типоразмеров – 3.

Стены – кирпичные эффективной кладки по серии 2.130-1, вып.12.

Перемычки – сборные железобетонные по сериям: 1.138-10, вып.1, типоразмеров – 16; 1.138-10, вып.2, типоразмеров – 3.

Подпольные каналы – сборные железобетонные по серии 1.138-10, вып.1, типоразмеров – 3.

Перегородки – кирпичные, из листков СГШ по серии 1.231-4, вып.1 и из стеклоблоков ГОСТ 9272-75.

Балконы и козырьки – сборные железобетонные по сериям: 1.137-3, вып.1, типоразмеров – 2; 1.238-1, вып.1, типоразмер – 1.

Ограждения – металлические по серии 1.256-1, типоразмеров – 4.

Опорные подушки – сборные железобетонные по серии 1.225.2. вып.5, типоразмеров – 3.

Кровля – совмещенная, рулонная плоская из 4-х слоев биостойкого рубероида с защитным слоем гравия.

Полы – линолеум реечный, дощатый, керамическая плитка, мозаичные плиты, бетонные по серии 2.244-1, вып.2 и индивидуальные.

Окна – по ГОСТ16289-80, типоразмеров – 1, по серии 1.236-6, вып.1, типоразмеров – 2.

Витражи алюминиевые – с применением типовых конструкций и узлов по серии 1.236.4-7, вып.2, 3 и 4.

Двери – по ГОСТ 6629-74, типоразмеров – 4; по серии 1.136-11, типоразмеров – 4.

Наибольшая масса монтажного элемента (панель перекрытия l=9м) – 4,26 т.

Отделка наружная – облицовка лицевым красным кирпичом с расшивкой швов. Обшивка карниза сосновыми рейками.

Отделка внутренняя – лицевой кирпич, керамическая плитка, листы улучшенной гипсовой штукатурки, затирка, покраска.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой и противопожарный от наружной сети. Напор на вводе Н=24,0 м вод. ст.

Канализация – хозяйственно-бытовая в наружную сеть. Ливнестоки – в городскую сеть.

Отопление – центральное, водяное от наружных сетей. Параметры теплоносителя Т=115-700С.

Вентиляция – приточно-вытяжная с механическим побуждением.

Горячее водоснабжение – от наружной сети.

Электроснабжение – от наружных сетей напряжением 380/220 В.

Устройства связи – телефонизация, радиофикация, электрочасофикация, звукофикация, спортзала и раздевалок.

Дополнительные данные.

Сметная документация составлена в номах и ценах 1984 г.

Альбомы 9.84, 10 введены в действие, приказ №187 от 29.12.84г.

Расчетный показатель – 1 м2 полезной площади, в скобках – расход материалов за исключением сборных, разработан вариант перекрытий из легкобетонных панелей.
