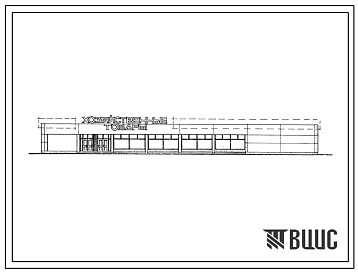

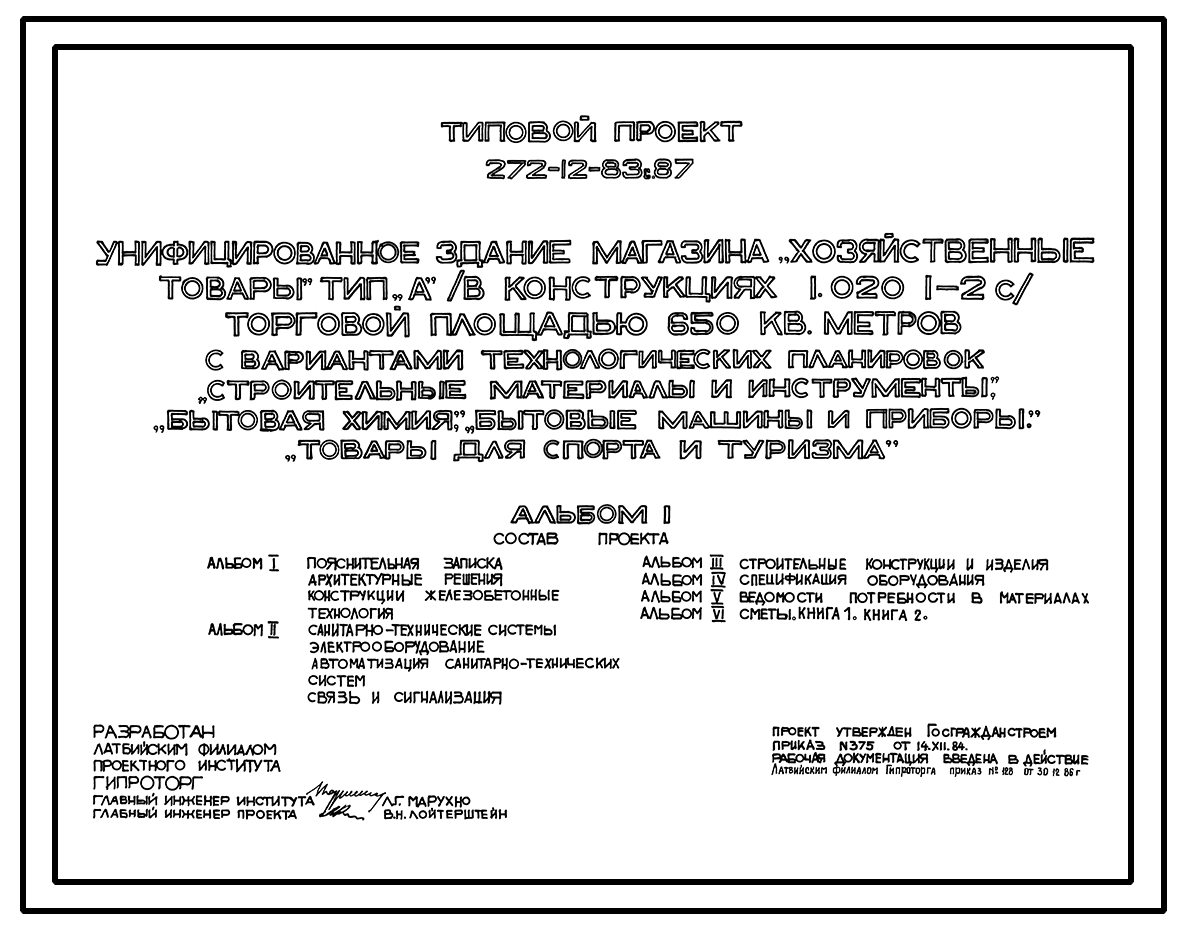

Типовой проект 272-12-83с.87 УНИФИЦИРОВАННОЕ ЗДАНИЕ МАГАЗИНА ХОЗЯЙСТВЕННЫЕ ТОВАРЫ
Номер проекта
272-12-83с.87
Наименование проекта
УНИФИЦИРОВАННОЕ ЗДАНИЕ МАГАЗИНА ХОЗЯЙСТВЕННЫЕ ТОВАРЫ
На данный проект имеется
Стоимость чертежей и СКИДКИ
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 до 1200 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)
8(495) 961-25-17 / zakaz@tipdoc.ru
Что такое паспорт проекта ?
Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)
Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта
поставки
поставки
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ
Фундаменты – монолитные из бетона класса В 15 и сборные железобетонные по серии 1.020-1/83, вып. 1-1. (Типоразмеров-1)
Колонны – сборные железобетонные по серии 1.020.1-2с, вып. 2-5. (Типоразмеров-5)
Ригели – сборные железобетонные по серии 1.020.1-2с, вып. 3-1, 3-2. (Типоразмеров-3)
Покрытие – сборные железобетонные плиты по серии 1.041.1-2, вып. 1 (Типоразмеров-4), по серии 1.041.1-2, вып. 6 (Типоразмеров-1).
Стены – легкобетонные панели по серии 1.030.1-1, вып. 1-1. (Типоразмеров-8)
Перемычки – сборные железобетонные по серии 1.038.1-1, вып. 1. (Типоразмеров-3)
Перегородки – поэлементной сборки из гипсокартонных листов по серии 1.231.9-10.
Кровля – рулонная плоская из 4-х слоев рубероида на битумной мастике, утеплитель – плиты из ячеистого бетона γ=400 кг/м3.
Полы – бетонные из керамической плитки, линолеум, бетонные мозаичного состава, по серии 2.244-1, вып. 4.
Окна деревянные – по серии 1.136.5-16 (Типоразмеров-1), по серии 1.236-6 (Типоразмеров-1)
Витрины и тамбуры – из алюминиевых сплавов по серии 1.236.4-7/84, вып. 2.
Наибольшая масса монтажного элемента (фундаменты) – 5,3 т.
ОТДЕЛКА НАРУЖНАЯ
Заводская отделка панелей:
- мраморная крошка (фракции 10÷20 мм);
- стеклянная плитка типа «Искра»;
- гладкая поверхность.
Кирпичные участки стен штукатурятся аналогичной отделкой.
ВНУТРЕННЯЯ
Известковая побелка, улучшенная клеевая окраска, окраска водоэмульсионной, масляной и пентафталиевой краской.
Облицовка панелей – керамической глазурованной плиткой.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ
Водопровод – объединенный хозяйственно-питьевой, противопожарный от городской сети. Напор на вводе Н=15 м.
Канализация – хозяйственно-бытовая со сбросом в городскую сеть.
Горячее водоснабжение централизованное. Напор на вводе Н=12 м.
Отопление – центральное, водяное, от городской сети. Параметры теплоносителя – Т=150-700С.
Вентиляция – приточно-вытяжная с механическим и естественным побуждением.
Электроснабжение – от городской сети, П категории, напряжение 380/220В.
Освещение люминесцентное и лампами накаливания.
Устройство связи – радиофикация, телефонизация, пожарно-охранная сигнализация.
ОСНАЩЕНИЕ ЗДАНИЯ
Оборудование торгового зала, складских и подсобных помещений, мебель, санитарно-техническое оборудование.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Расчетный показатель – 1 м2 торговой площади. Количество расчетных единиц – 650.
Сметная стоимость определена в ценах и нормах, введенных с 01.01.1984 года.
Технико-экономические показатели приведены для основного варианта.
