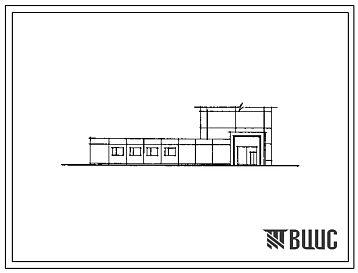

Типовой проект 271-18-19.84 Магазин «Хозяйственные товары» торговой площадью 400 м? во встроенно-пристроенном блоке. Здание одноэтажное. Конструкции серии 1.090.1-1. Стены из керамзитобетонных панелей. Объем 3611 м?

Общие данные

Номер проекта

271-18-19.84

Наименование проекта

Магазин «Хозяйственные товары» торговой площадью 400 м? во встроенно-пристроенном блоке. Здание одноэтажное. Конструкции серии 1.090.1-1. Стены из керамзитобетонных панелей. Объем 3611 м?

История изменений

271-18-19.84
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

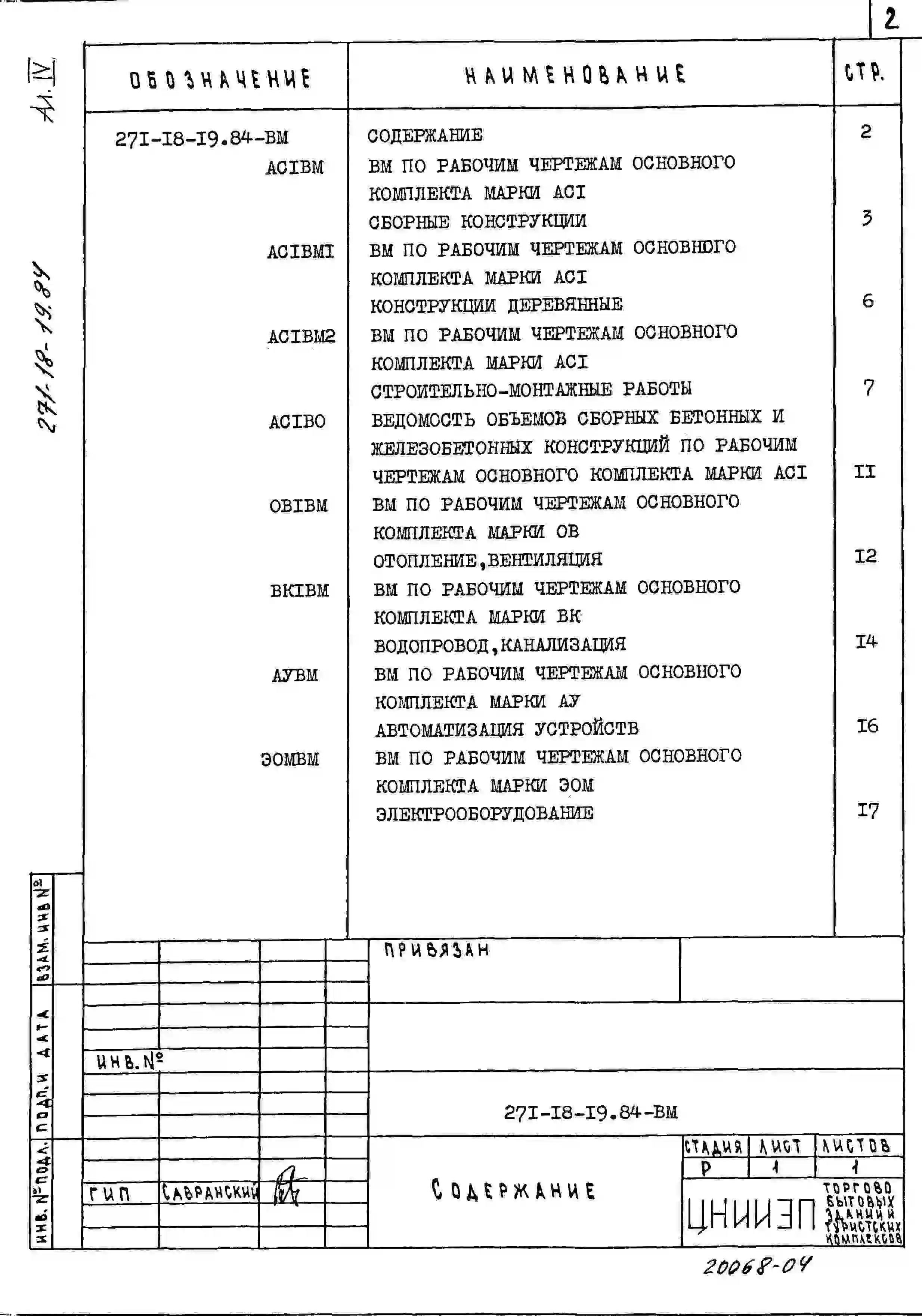

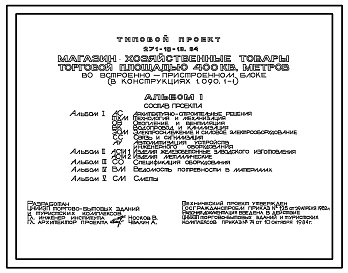

Состав проекта
Номер альбома
Наименование
Состав альбома

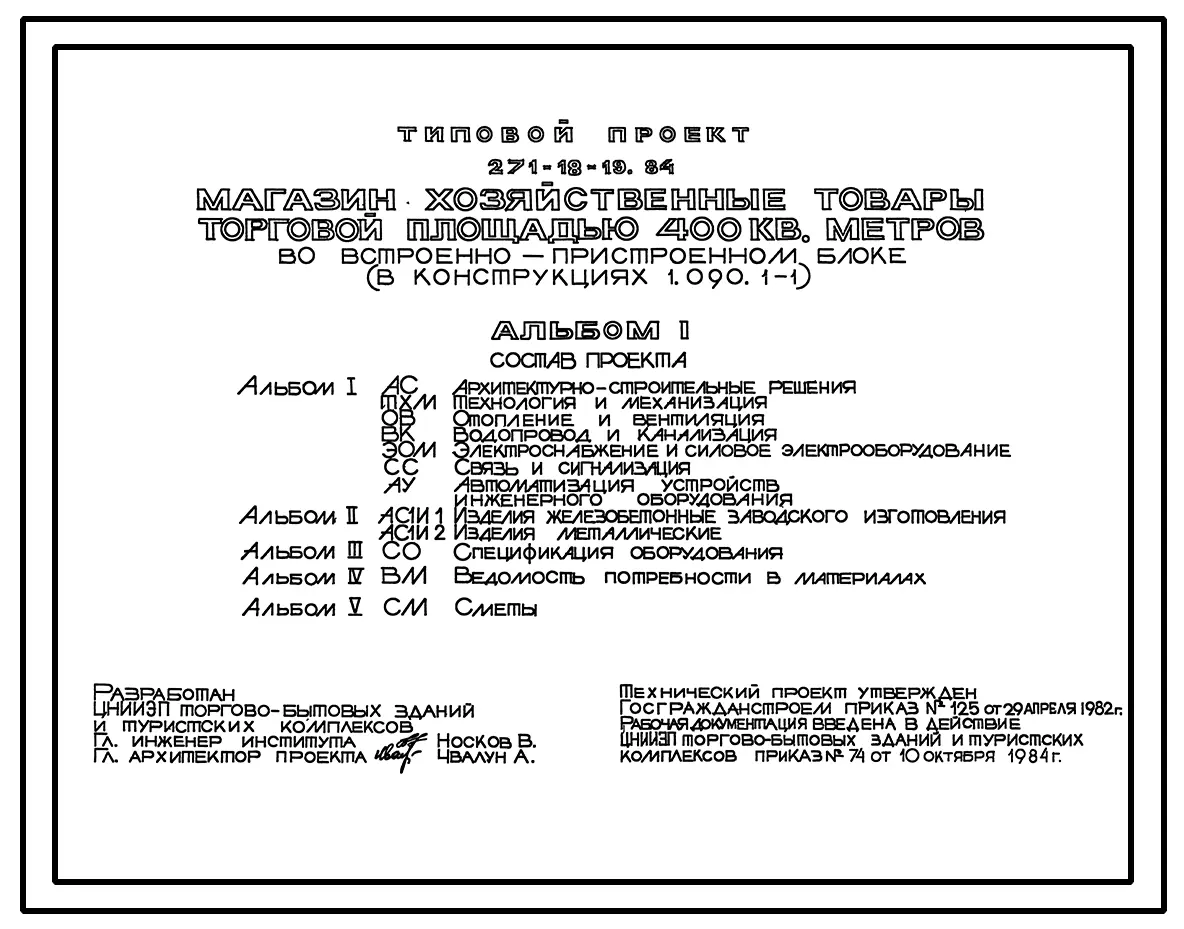

Альбом 1
Архитектурно-строительные решения. Технология и механизация. Отопление и вентиляция. Водопровод и канализация. Электроснабжение и силовое электрооборудование. Связь и сигнализация. Автоматизация устройств инженерного оборудования
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

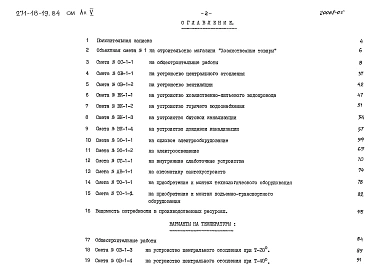

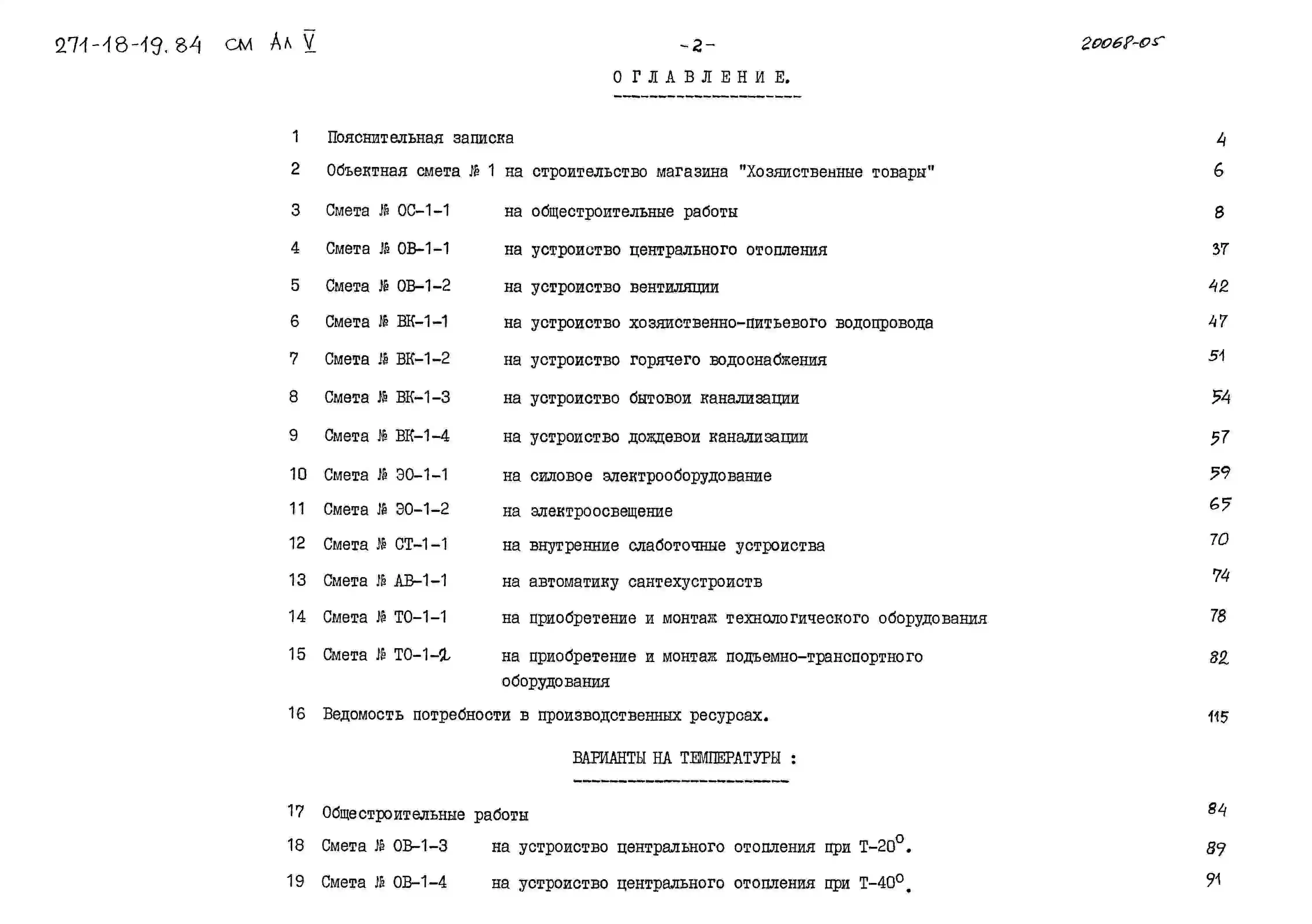

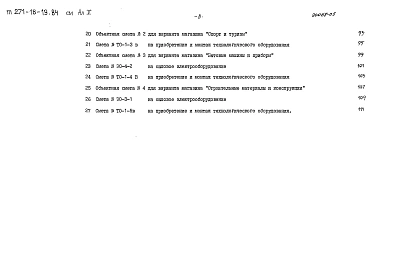

Альбом 5
Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

МАГАЗИН «ХОЗЯЙСТВЕННЫЕ ТОВАРЫ» ТОРГОВОЙ ПЛОЩАДЬЮ 400 КВ.М ВО ВСТРОЕННО-ПРИСТРОЕННОМ БЛОКЕ (В КОНСТРУКЦИЯХ 1.090.1-1).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Торговый зал – 434,05м2.

Разгрузочная – 22,93 м2.

Приемочная – 23,36 м2.

Кладовая – 277,70 м2.

Помещение для хранения тары и обменного фонда контейнеров (в том числе: помещение для прессовки бумажных отходов) – 20,90 м2.

Помещение дня хранения упаковоч­ных материалов и инвентаря – 5,64 м2.

Помещение для хранения уборочного инвентаря я дезинфицирующих средств – 6,28 м2.

Камера для мусора – 5,30 м2.

Венткамера, тепловой пункт и м2.

Зарядная автопогрузчиков – 13,03 м2.

Щелочная – 7,60 м2.

Щитовая – 7,52 м2.

Тамбур зарядной – 4,00 м2.

Электрощитовая – 9,94 м2.

Помещение тепловой завесы и вы­тяжная венткамера – 16,53 м2.

Тамбур для посетителей – 7,87 м2.

Уборные – 6,74 м2.

Комната персонала – 15,65 м2.

Гардеробная - 15,89 м2.

Конторское помещение – 8,95 м2.

Кабинет директора – 7,90 м2.

Коридор подсобных помещений – 49,23 м2.

Коридор бытовых помещений – 9,26 м2.

Тамбур служебный – 17,05 м2.

Тамбур приемочной – 2,56 м2.

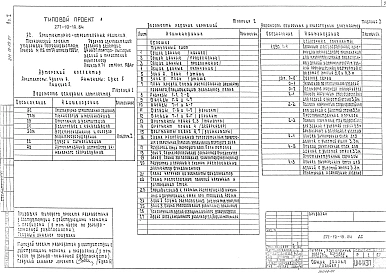

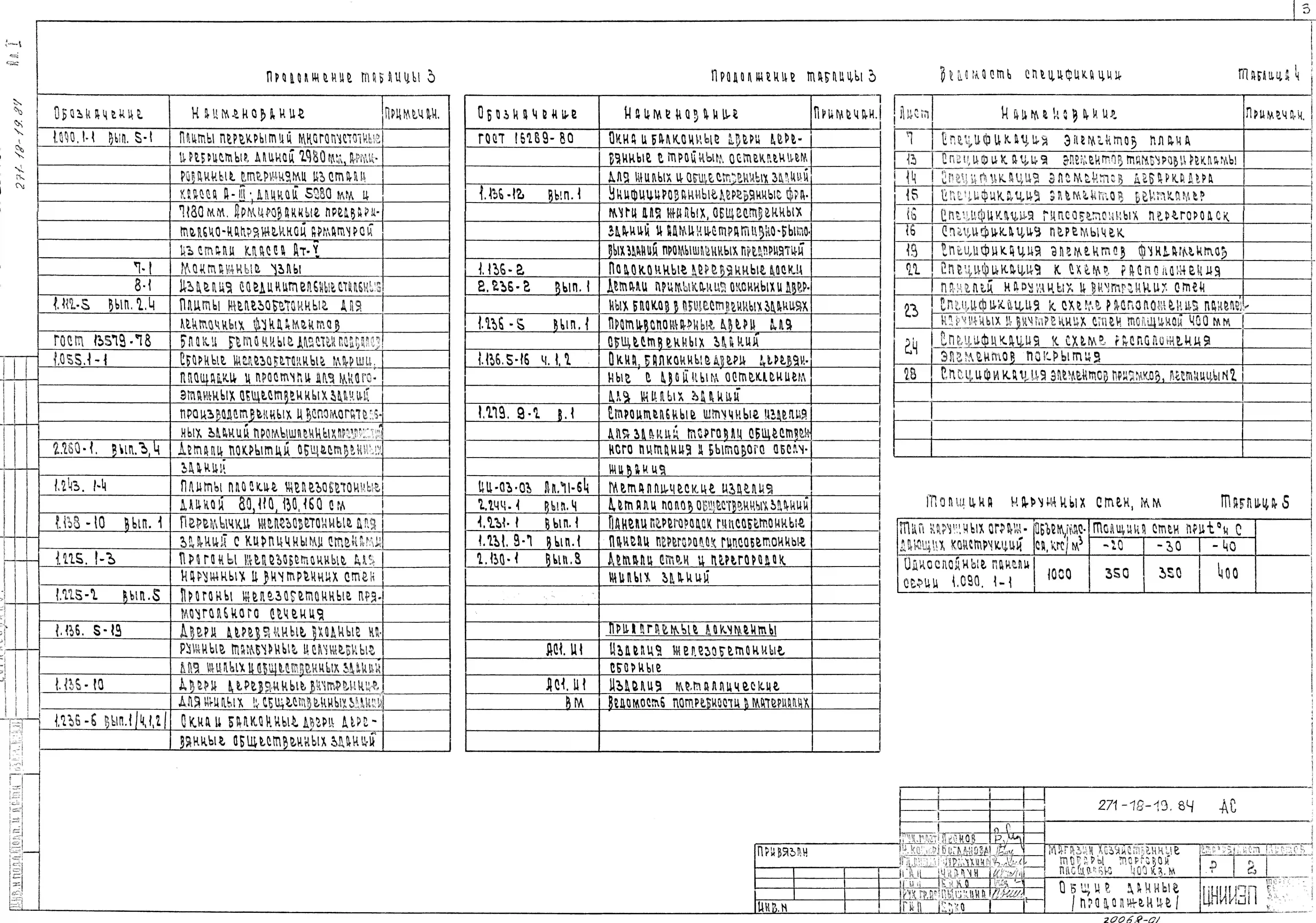

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты - плиты железобетонные для ленточных фундаментов по серии 1.112-5 выпуск 2 и блоки бетонные для стен под­валов - ГОСТ 13579-78, типоразмеров – 6.

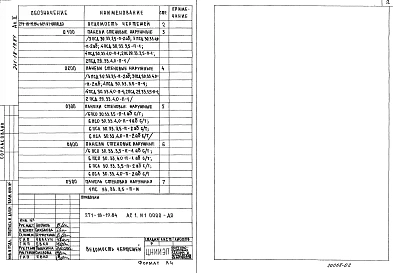

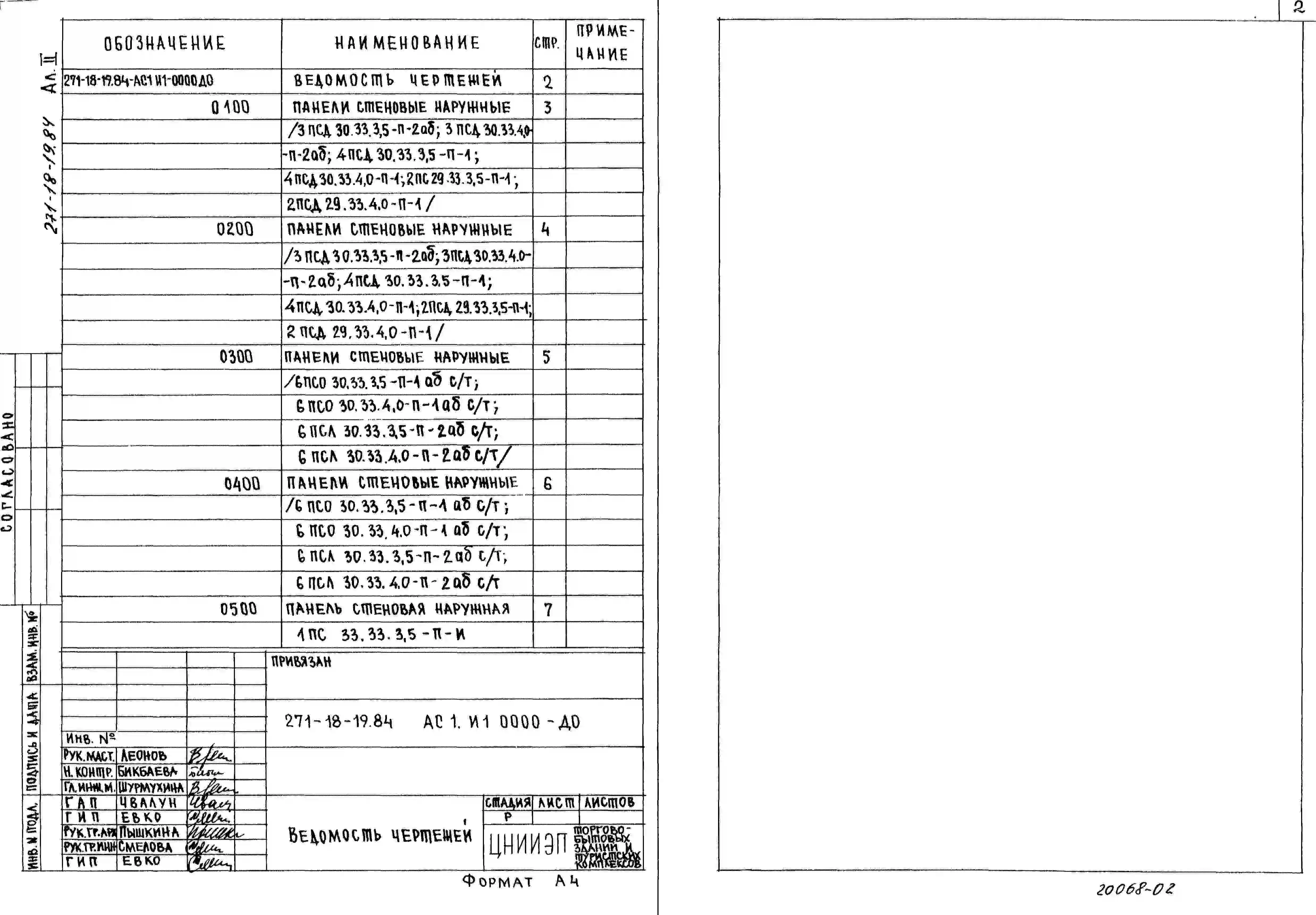

Панели наружных стен - керамзитобетонные ∂=1000 кгс/м3, толщиной 350-400мм по серии 1.090.1-1, выпуск 2-1, типоразмеров – 16.

Панели внутренних стен - из тяжелого бетона М-150, толщиной 160 мм по сериям 1.090.1-1, выпуск 4-1, типоразмеров – 5.

Перемычки - сборные железобетонные по серки 1.138-10, выпуск 1, типоразмеров – 4.

Прогоны - сборные железобетонные по серии 1.225-1 и 1.225-2, выпуск 5, типоразмеров – 2.

Перегородки - гипсобетонные панели по серии 1.231-1, выпуск 1, типоразмеров-7; по серии 1.231.9-7, выпуск 1, типоразмеров – 6.

Покрытие - сборные железобетонные плиты по серии 1.090.1-1, выпуск 5-1, типораз­меров – 1.

Крыша - плоская, совмещенная с кровлей и внутренним водостоком.

Кровля - рулонная, плоская из 4-х слоев антисептированного рубероида с защитным слоем из гравия.

Утеплитель - плиты из ячеистого бетона ∂=400 кгс/м3.

Полы - мозаичные бетонные плиты, керами­ческая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.

Окна - деревянные по серии 1.236-6, выпуск 1, типоразмеров - 1; по серии 1.136.5-16, типоразмеров – 1.

Двери - деревянные по серии 1.136.5-19, типоразмеров -4; по cepии 1.136-10, типо­размеров – 5.

Наибольшая масса монтажного элемента (внутренняя стеновая панель) - 5,98 т.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
