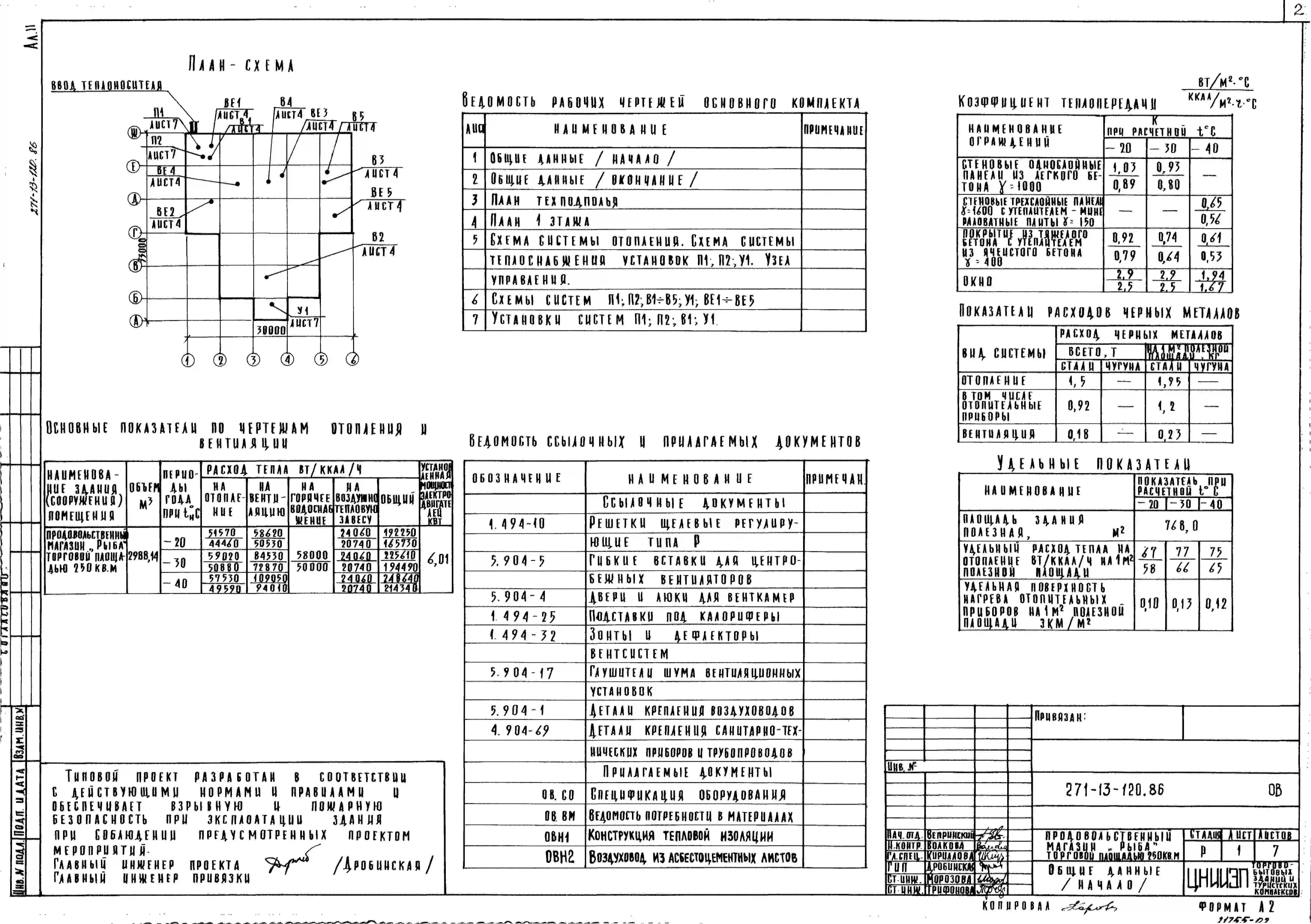

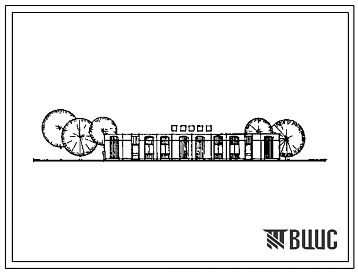

Типовой проект 271-13-120.86 Магазин «Рыба» торговой площадью 250 м?. Здание одноэтажное. Стены из легкобетонных панелей по серии 1.090.1-1. Объем 2988 м?

Общие данные

Номер проекта

271-13-120.86

Наименование проекта

Магазин «Рыба» торговой площадью 250 м?. Здание одноэтажное. Стены из легкобетонных панелей по серии 1.090.1-1. Объем 2988 м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

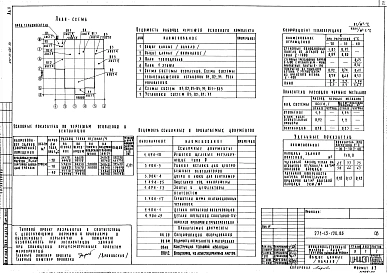

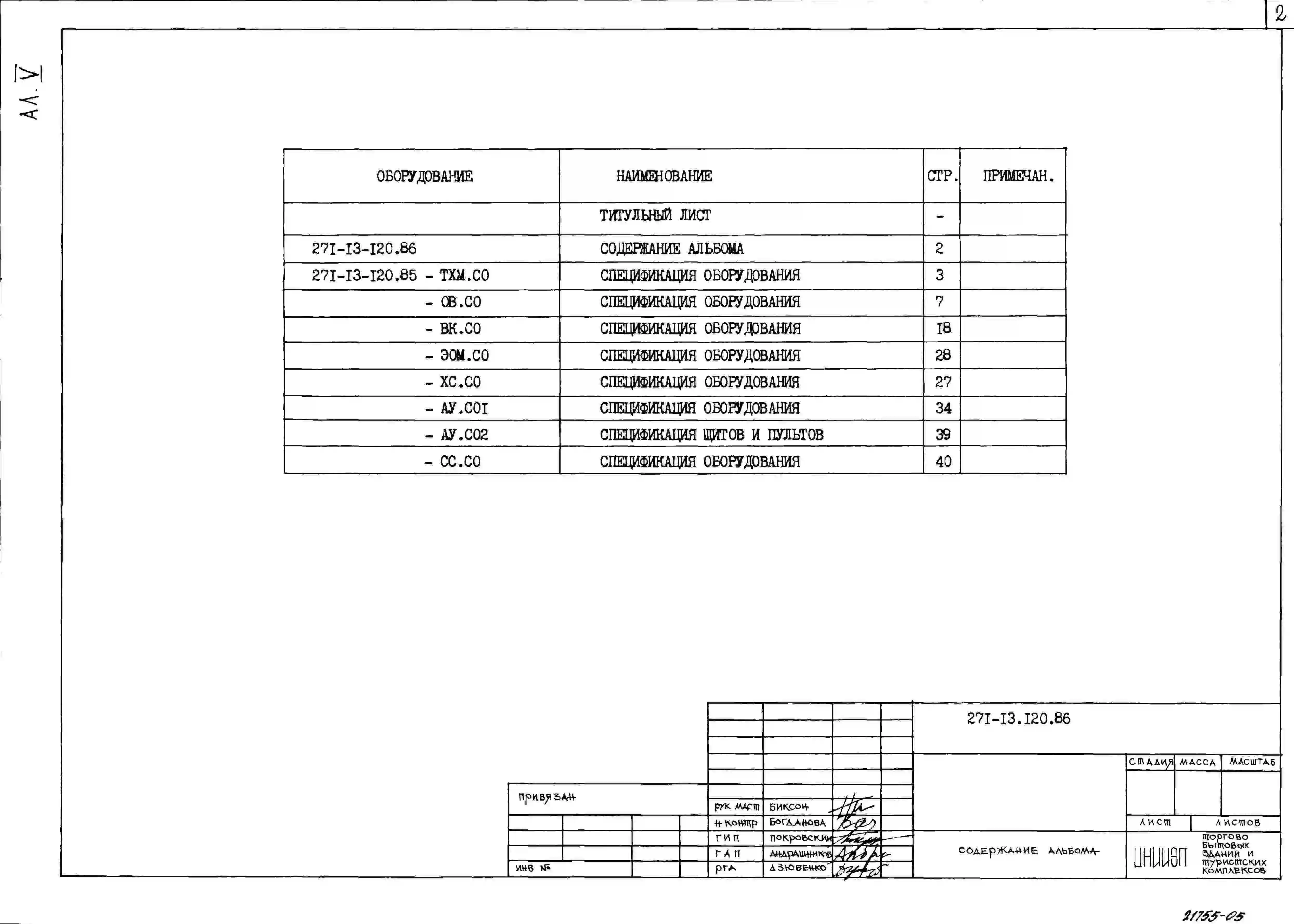

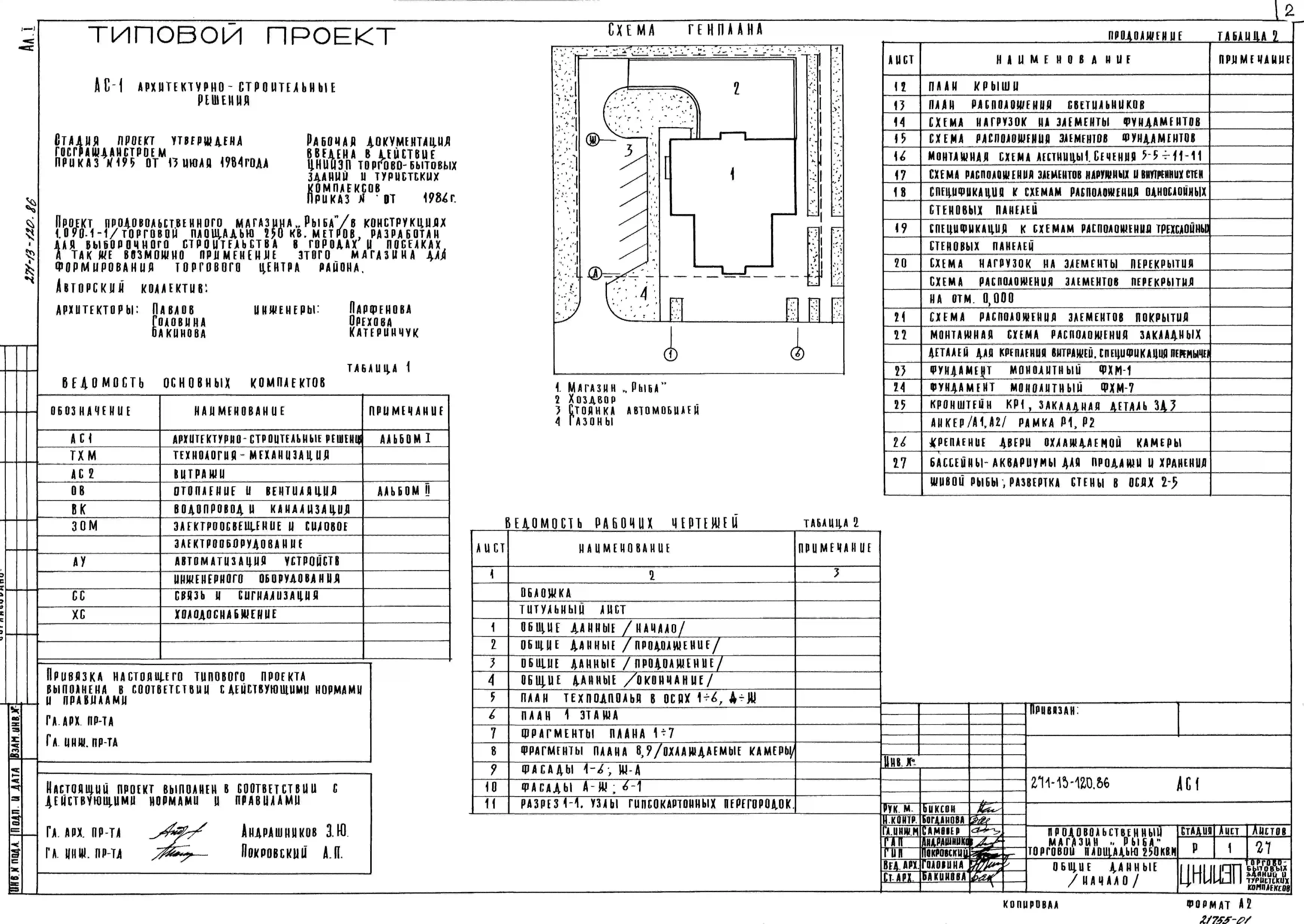

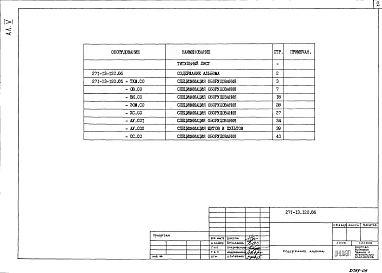

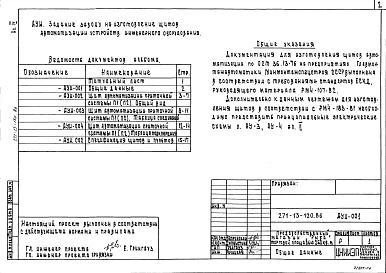

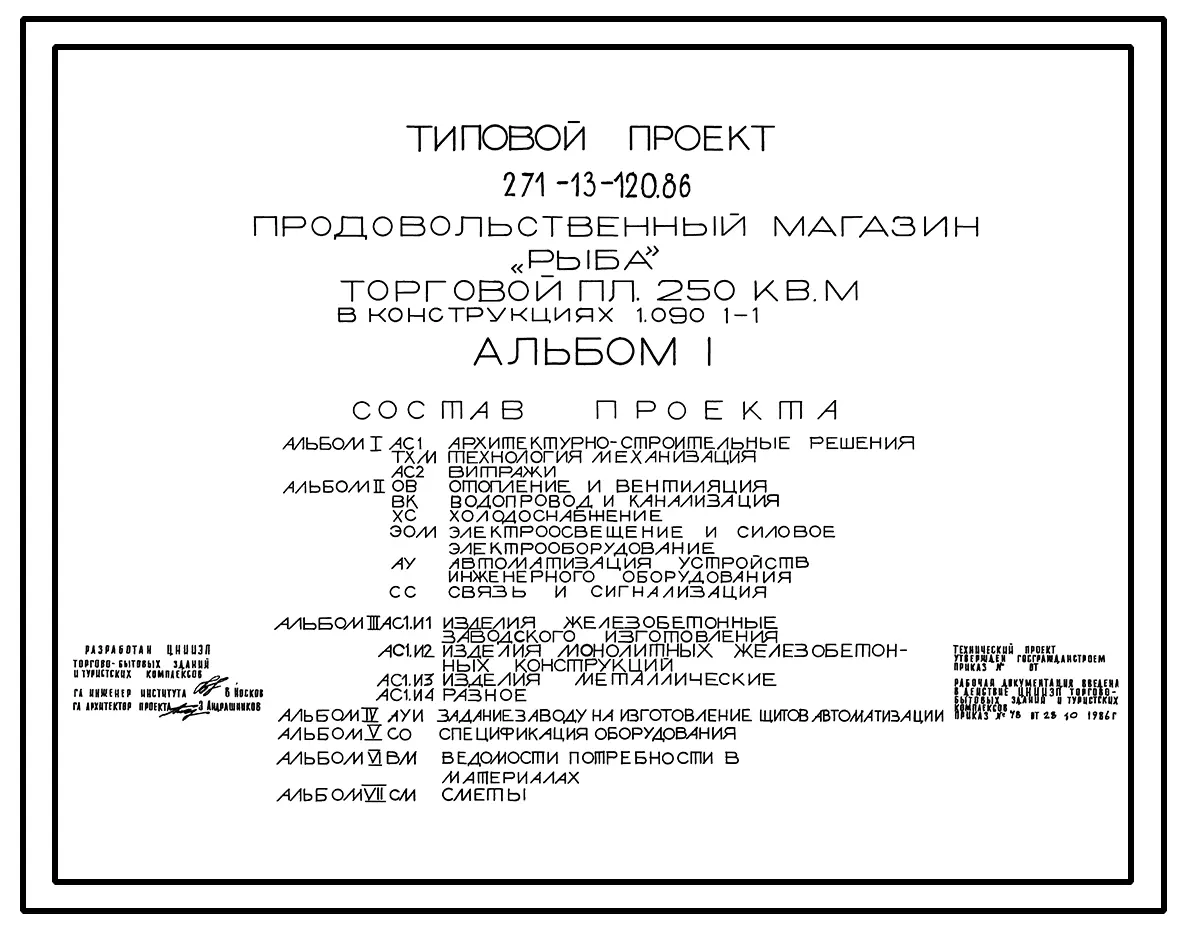

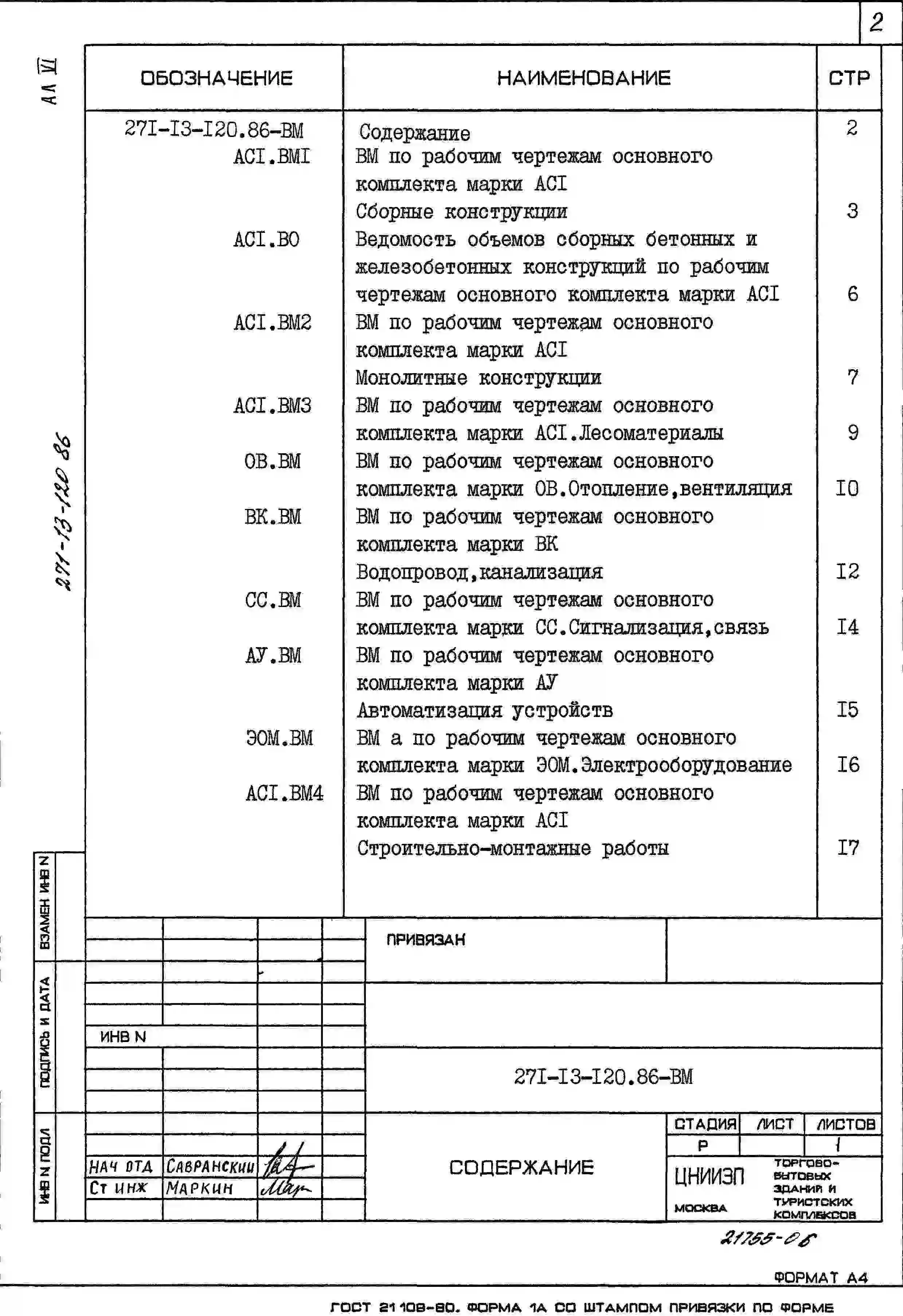

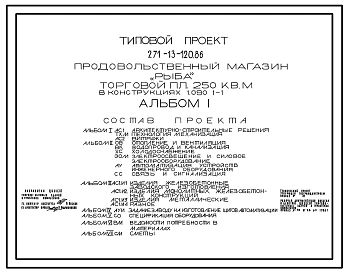

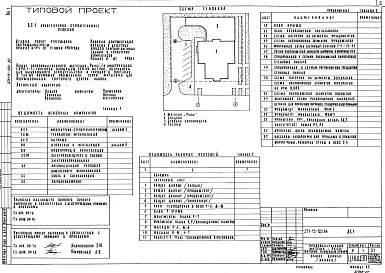

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ПРОДОВОЛЬСТВЕННЫЙ МАГАЗИН «РЫБА» ТОРГОВОЙ ПЛОЩАДЬЮ 250 КВ. МЕТРОВ (В КОНСТРУКЦИЯХ 1.090.1-1).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Торговый зал – 261,9м2.

Подготовка товаров к продаже – 42,6 м2.

Кладовая рыбы – 28,0 м2.

Охлаждаемая камера рыбы – 28,2 м2.

Охлаждаемая камера гастрономии – 17,8 м2.

Приемочная – 20,4 м2.

Камера отходов – 6,0 м2.

Машинное отделение охлаждаемых камер – 35,3 м2.

Кладовая тары – 19,6 м2.

Пункт приема посуды – 17,0 м2.

Контора – 12,3 м2.

Комната персонала – 12,4 м2.

Моечная – 7,5 м2.

Гардероб персонала – 24,5 м2.

Душевая – 2,6 м2.

Бельевая – 6,9 м2.

Уборные – 6,7 м2.

Кладовая уборочного инвентаря – 3,9 м2.

Место установки холодильного агрегата – 4,0 м2.

Венткамера – 26,7 м2.

Электрощитовая – 13,0 м2.

Коридоры – 53,3 м2.

Тамбуры – 12,0 м2.

Рампа – 22,0 м2.

Главные тамбуры – 8,7 м2.

Помещение тепловой завесы – 6,8 м2.

Тамбур камеры отходов – 4,5 м2.

Кладовая упаковочных материалов – 12,3 м2.

Техподполье – 233,1 м2.

Насосная – 32,9 м2.

Тепловой пункт – 25,8 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по ГОСТ13580-85, типоразмеров – 8, монолитные, типоразмеров – 1.

Блоки стен подвала – сборные бетонные по ГОСТ 13579-78, типоразмеров – 7.

Перекрытия (и покрытия) – сборные железобетонные плиты по серии 1.090.1-1, выпуск 5-1, типоразмеров – 7.

Стены – панели стеновые по серии 1.090.1-1, выпуск 1-1, типоразмеров – 2, 1.090.1-1, выпуск 2-1, типоразмеров – 6, 1.0901-1,выпуск 3-1, типоразмеров – 1,1.090.1-1, выпуск 4-1, типоразмеров – 2, 1.090.1-1, выпуск 1-2, типоразмеров – 2, 1.090.1-1, выпуск 2-4, типоразмеров – 6.

Перемычки – сборные железобетонные по серии 1.038.1-1, выпуск 1, типоразмеров – 7.

Перегородки – из сухой гипсовой штукатурки по серии 1.231.9-10 и кирпичные.

Крыша – плоская совмещенная с кровлей, с внутренним водостоком.

Кровля – рулонная плоская, из 4-х слоев антисептированного рубероида с защитным слоем из гравия.

Утеплитель – плиты из ячеистого бетона ∂=400кгс/м3, минераловатных жестких плит ∂=250кгс/м3.

Полы – литые мозаичные, керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.

Окна – по серии 1.236-6; выпуск 1, типоразмеров – 2: 1.136-12, типоразмеров – 1.

Витражи – из алюминиевых сплавов серии 1.236.4-7/84, типоразмеров – 3.

Двери – по серии 1.136-10, типоразмеров – 6, по серии 1.136.5-19, типоразмеров – 3.

Наибольшая масса монтажного элемента – 7,42т (стеновая панель).

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н-16,32м водяного столба, при пожарном водоснабжении Н-13,25м; для технологически нужд Н-15,06м.

Горячее водоснабжение – от внешних источников.

Канализация – хозяйственно-бытовая в городскую сеть. Ливнестоки – в городскую сеть.

Отопление – водяное, центральное от городской сети. Параметры теплоносителя Т=150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроснабжение – от городской сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, пожарная и охранная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – один метр кВ. торговой площади. Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
