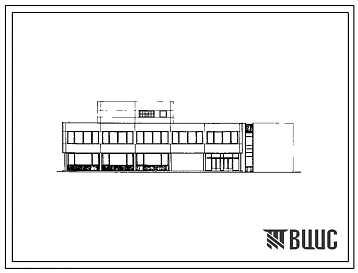

Типовой проект 272-12-70.85 Непродовольственный магазин торговой площадью 1000 м2. Тип Б. Здание двухэтажное. Каркас сборный железобетонный серии 1.020-1/83.Стены из железобетонных панелей. Объем 9114 м?

Общие данные

Номер проекта

272-12-70.85

Наименование проекта

Непродовольственный магазин торговой площадью 1000 м2. Тип Б. Здание двухэтажное. Каркас сборный железобетонный серии 1.020-1/83.Стены из железобетонных панелей. Объем 9114 м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

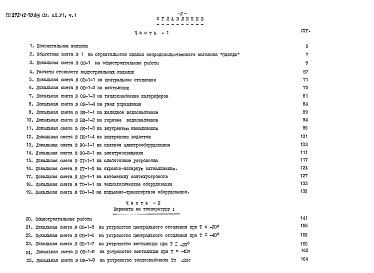

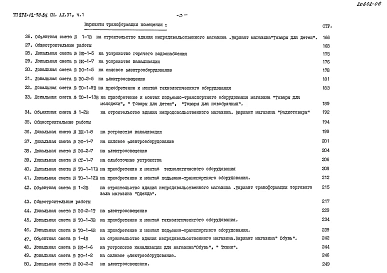

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1

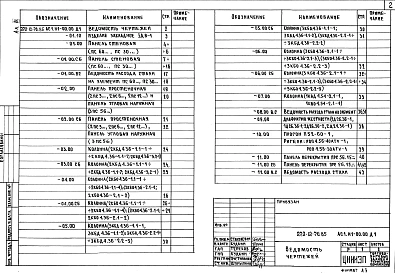

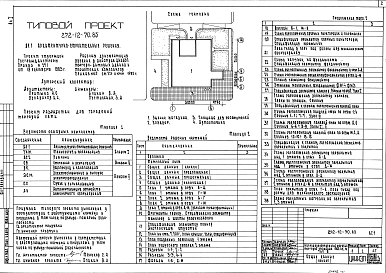

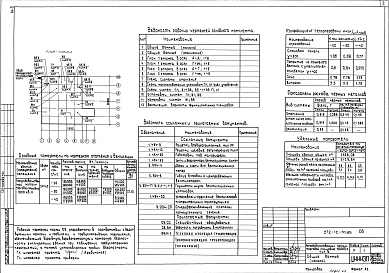

Архитектурно-строительные решения. Технология и механизация. Витражи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Применен из тп 272-12-66.84 Задание заводу на изготовление щитов автоматизации устройств инженерного оборудования
Новое название альбома:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Сметы Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Альбом 6
Сметы Часть 2
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

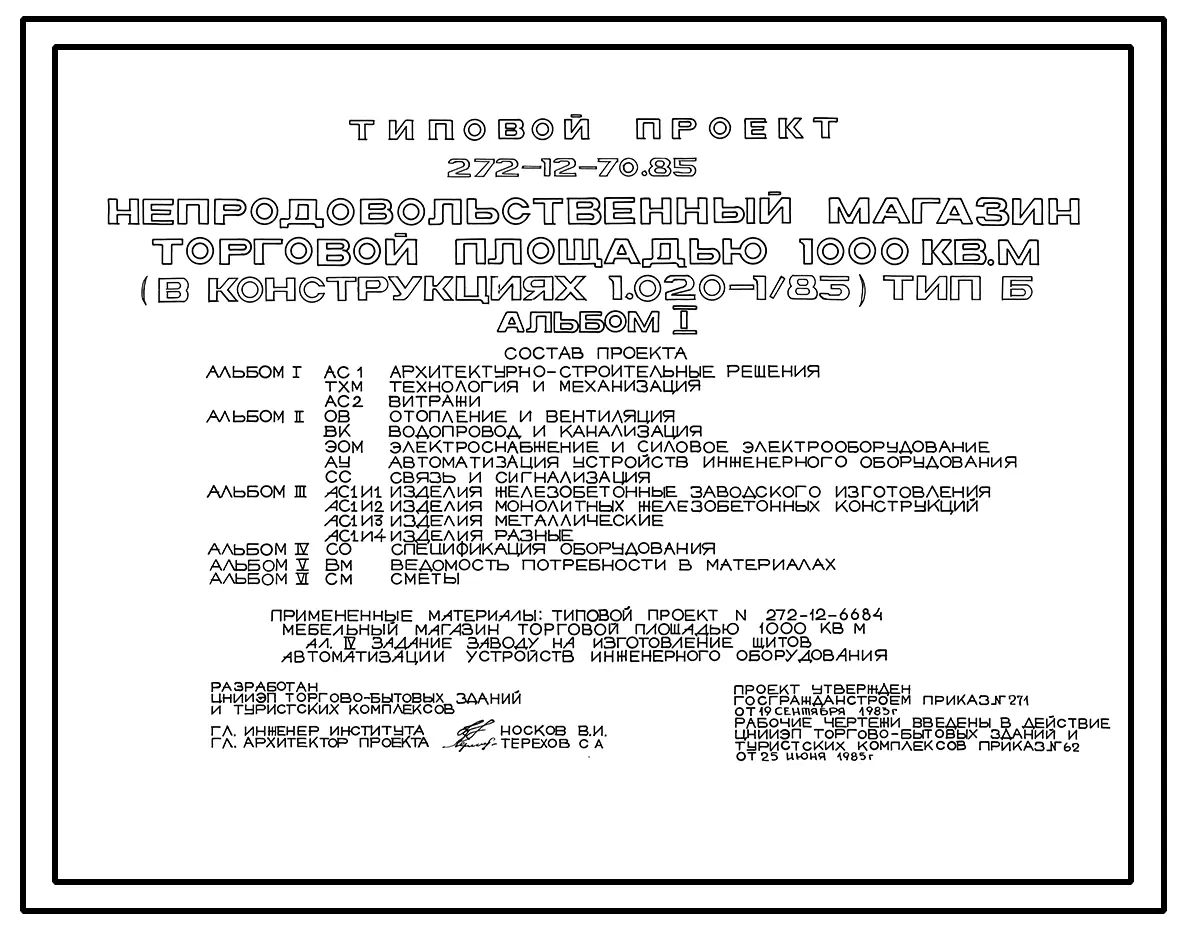

НЕПРОДОВОЛЬСТВЕННЫЙ МАГАЗИН ТОРГОВОЙ ПЛОЩАДЬЮ 1000КВ.М (В КОНСТРУКЦИЯХ СЕРИИ 1.020-1/83). ТИП «Б».

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Тамбур главного входа – 9,60м2.

Помещение воздушно-тепловой завесы – 14,0 м2.

Торговый зал – 500,10 м2.

Лестница №3 – 48,51 м2.

Тамбур служебного входа – 3,32 м2.

Тепловой пункт – 17,84 м2.

Электрощитовая – 11,02 м2.

Помещения хранения уборочного инвентаря – 6,42 м2.

Кладовая упаковочных материалов – 9,69 м2.

Уборная – 5,18 м2.

Встроенный шкаф – 4,38 м2.

Зарядная – 15,20 м2.

Тамбур загрузочной – 4,00 м2.

Приемочная – 41,33 м2.

Камера для мусора – 6,44 м2.

Помещение для хранения тары и обменного фонда контейнеров – 54,47 м2.

Кладовая – 72,32 м2.

Мастерская подгонки готового платья – 12,60 м2.

Коридоры – 48,86 м2.

Лестницы №2 – 19,84 м2.

Лестница №1 – 19,84 м2.

Тамбур №1 – 2,70 м2.

Тамбур №2 – 5,76 м2.

Торговый зал – 519,24 м2.

Кладовая – 97,88 м2.

Кладовая – 162,0 м2.

Разгрузочная – 23,0 м2.

Комната персонала – 33,53 м2.

Женский гардероб – 17,52 м2.

Мужской гардероб – 9,35 м2.

Мастерская ремонта оборудования – 12,87 м2.

Гладильня – 28,63 м2.

Рекламно-декорационная мастерская – 13,05 м2.

Контора – 22,64 м2.

Радиоузел – 11,04 м2.

Кабинет директора – 15,21 м2.

Коридоры – 74,91 м2.

Уборные – 8,53 м2.

Душевая кабина – 2,40 м2.

Экспедиционная площадка – 42,40 м2.

Коридор – 10,64 м2.

Венткамера – 96,30 м2.

Машинное отделение лифтов – 25,28 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по серии 1.020-1/83, выпуск 1-1, типоразмеров – 4.

Колонны – сборные железобетонные по серии 1.020-1/83, выпуск 2-7, 2-8, 2-15, типоразмеров – 4; выпуски 2-13, 2-14, 2-15, типоразмеров – 1.

Ригели – сборные железобетонные по серии 1.020-1/83, выпуски 3-1, 3-2, 3-3, типоразмеров – 7.

Диафрагмы жесткости – сборные железобетонные по серии 1.020-1/83, выпуск 4-1, типоразмеров – 5.

Перекрытия (и покрытия) – сборные железобетонные плиты по сериям; 1.041.1-2, выпуск 1, типоразмеров – 3, 1.041.1-2, выпуск 5, типоразмеров – 3, 1.041.1-2, выпуск 6, типоразмеров – 1, 1.141-1, выпуск 62, типоразмеров – 1, 1.243.1-4, типоразмеров – 2.

Стены – панели сборные железобетонные по серии 1.030.1-1, выпуск 1-1, ч.1-3, типоразмеров – 20.

Перемычки – сборные железобетонные по серии 1.138-10, выпуск 1, типоразмеров – 4.

Прогоны – сборные железобетонные по серии 1.225.2. выпуск 11, типоразмеров – 1.

Опорные плиты – сборные железобетонные по серии 1.225.2. выпуск 4, типоразмеров – 1.

Перегородки – крупнопанельные по сериям: 1.231.9-7, выпуск 2; 2.230-1, выпуск 10; кирпичные – из обыкновенного красного кирпича пластического прессования – ГОСТ 530-80.

Лестницы – сборные железобетонные по серии 1.050.1-2, выпуск 1, типоразмеров – 5; по серии 1.251.1-4, выпуск 1, типоразмеров – 4; по серии 1.251.1-4, выпуск 2, типоразмеров – 4, по серии 1.

Ограждения – металлические по серии: 1.050.1-2, выпуск 2, типоразмеров – 5, по серии 1.256-1, типоразмеров – 3.

Крыша – плоская совмещенная с кровлей, с внутренним водостоком.

Кровля – рулонная плоска, из 4-х слоев антисептированного рубероида с защитным слоем из гравия.

Утеплитель – плиты из ячеистого бетона ∂=400кгс/м2.

Полы – мозаичные, паркет, керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.

Окна – по серии 1.236-1, выпуск 1, типоразмеров – 2.

Фрамуги – по серии 1.136-12, выпуск 1, типоразмеров – 2.

Витражи и окна – из алюминиевых сплавов по серии 1.236.4-7/84, типоразмеров – 14.

Двери – по серии 1.136-10, типоразмеров – 6, по серии 1.136.5-19, типоразмеров – 3.

Наибольшая масса монтажного элемента – (плита покрытия) – 9,6т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=11,00м водяного столба; при пожарном водоснабжении Н=17,65м водяного столба.

Канализация – бытовая и производственная в городскую сеть. Ливнестоки – в городскую сеть.

Отопление – водяное, центральное от городской сети. Параметры теплоносителя Т=150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – централизованное.

Электроснабжение - от городской сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, звукоусиление, пожарная и охранная сигнализация.

Лифт грузовой – 500кг.

Прочее оборудование – конвейер-вешалка.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Проект предусматривает 7 функциональных вариантов типов зданий магазинов «одежда» (основное решение), «обувь», «ткани», «товары для молодежи», «товары для детей», «товары для новобрачных», «радиотовары». Для основного варианта («одежда») предусмотрена возможность трансформации торгового вала. Расчетный показатель – 1кв. метр торговой площади. Сметная документации составлена в нормах и ценах 1984 года.
