Типовой проект 232-9-15 Общественно-бытовые блоки кооперированных центров профтехобразования на 1920 учащихся. Спортивный блок

Общие данные

Номер проекта

232-9-15

Наименование проекта

Общественно-бытовые блоки кооперированных центров профтехобразования на 1920 учащихся. Спортивный блок

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

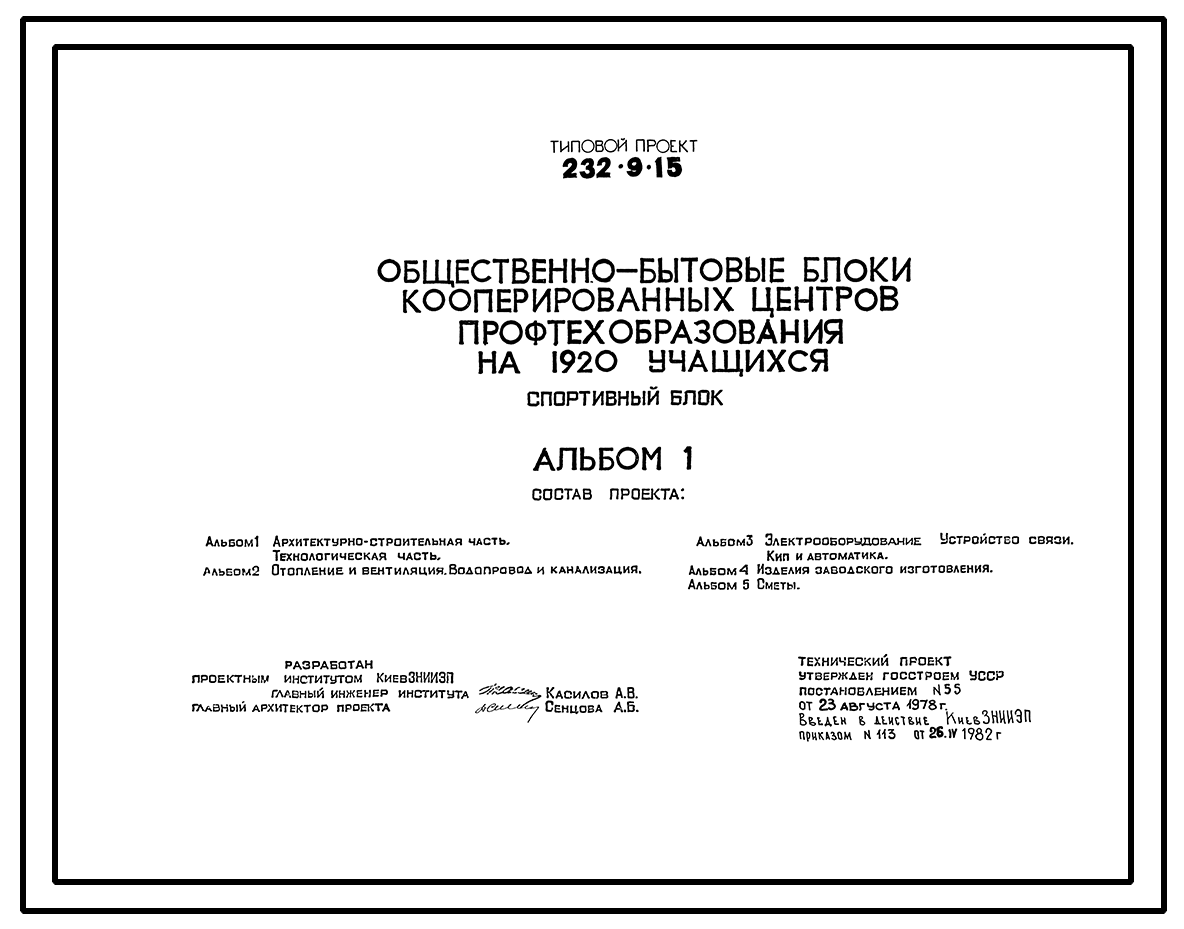

Состав проекта
Номер альбома
Наименование
Состав альбома

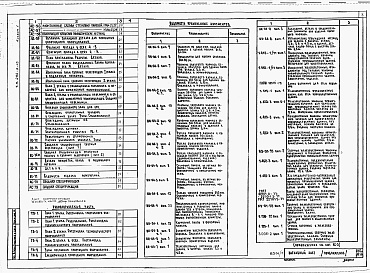

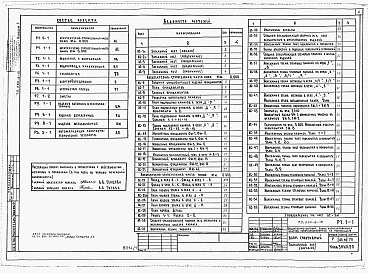

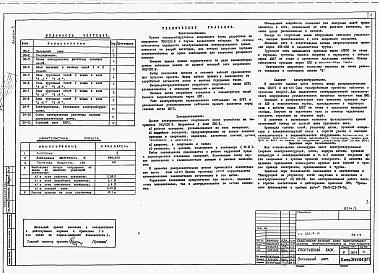

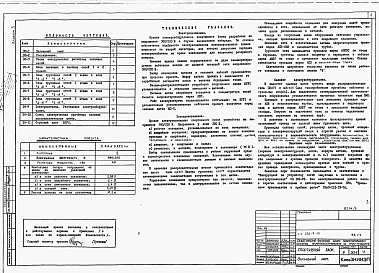

Альбом 1
Архитектурно-строительная часть. Технологическая часть.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

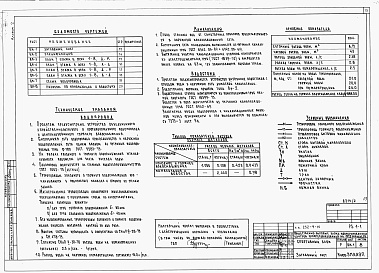

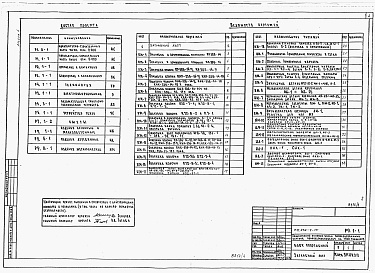

Альбом 2
Отопление и вентиляция. Водопровод и канализация.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

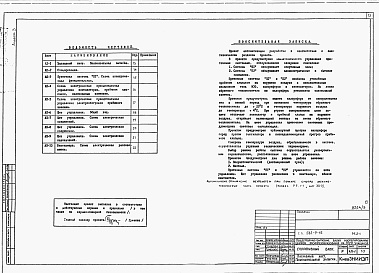

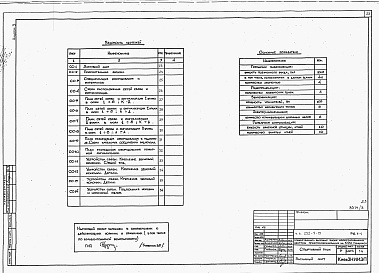

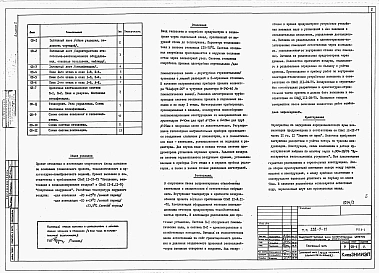

Альбом 3
Электрооборудование. Устройство связи. КИП и автоматика.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

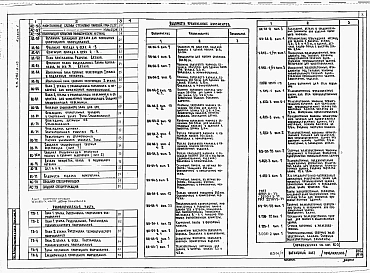

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

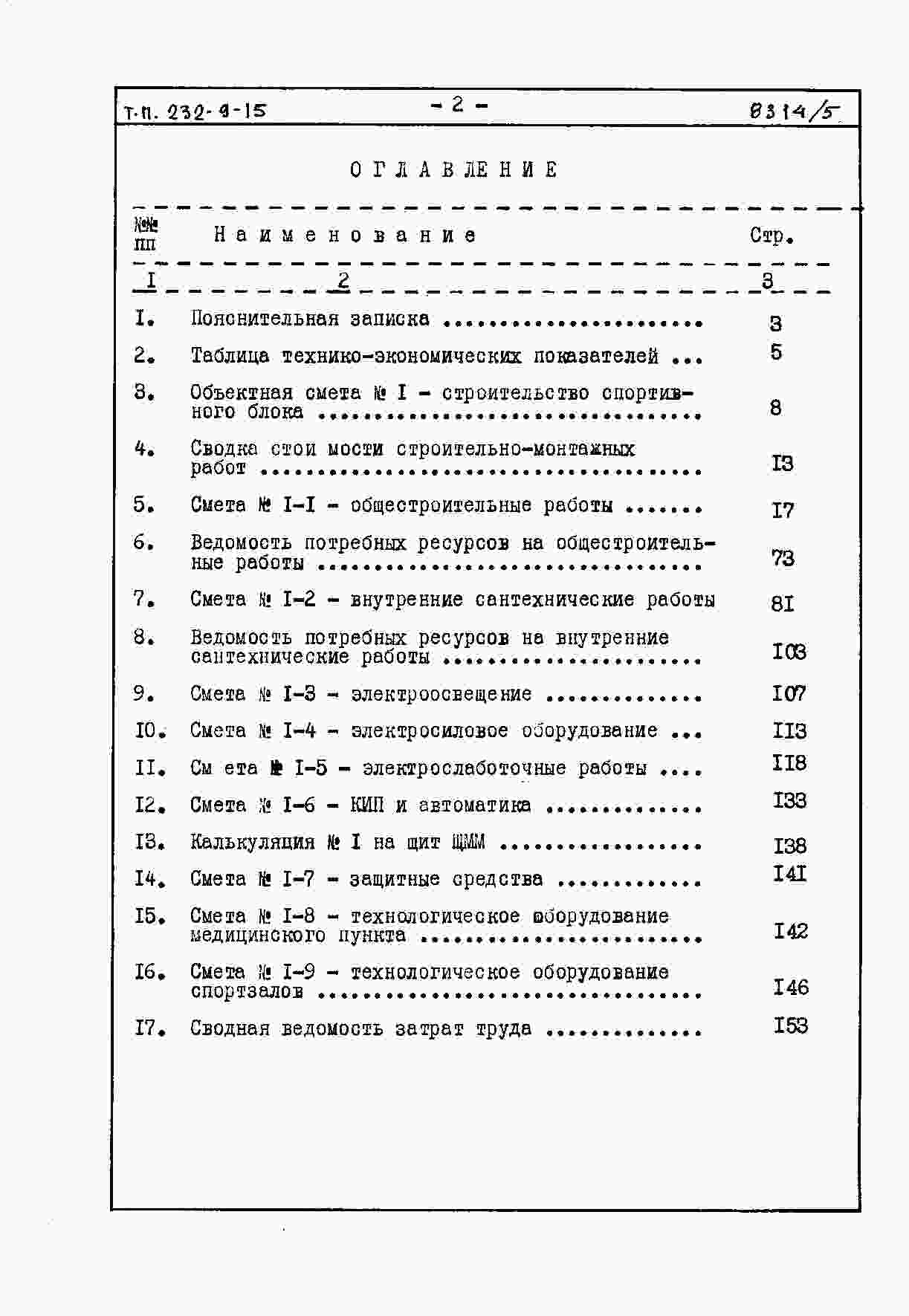

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

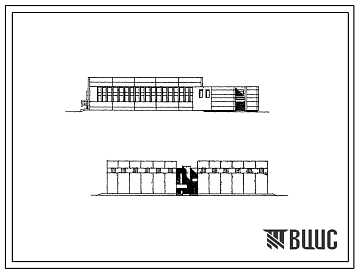

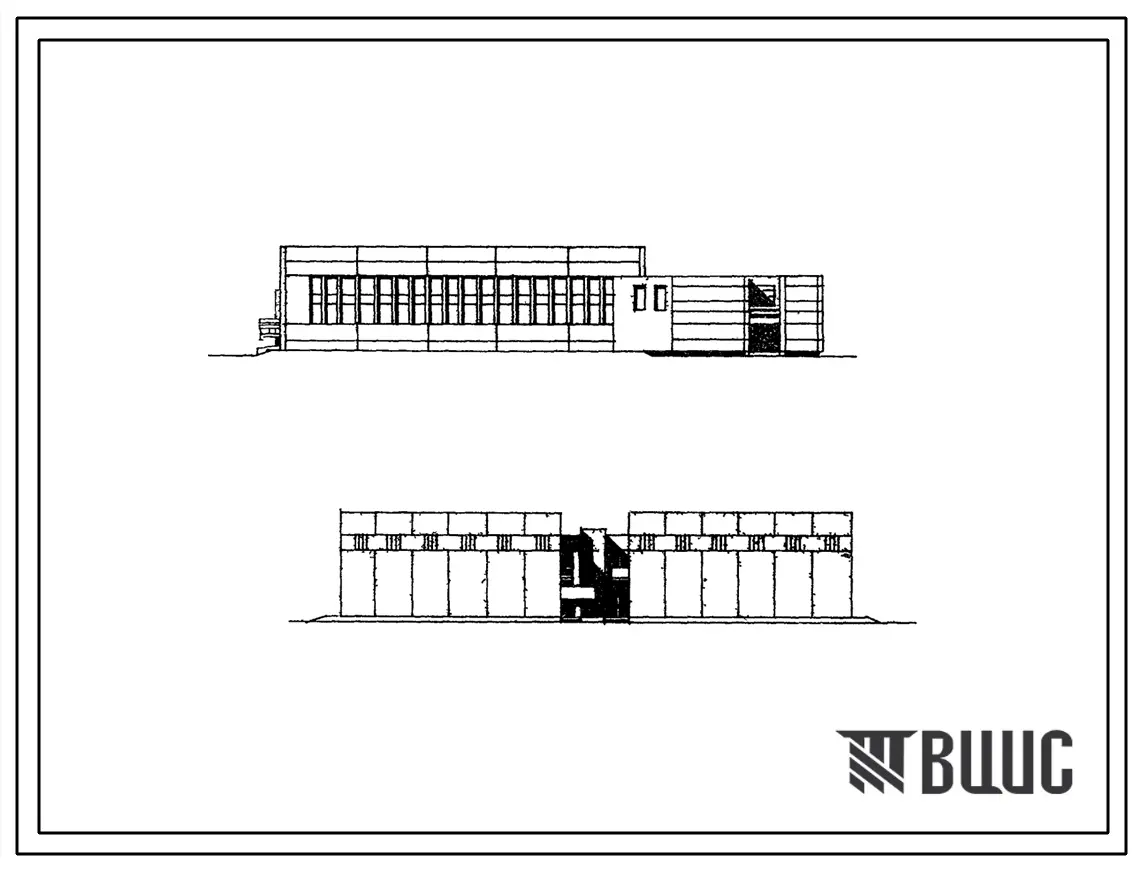

ОБЩЕСТЕННО-БЫТОВЫЕ БЛОКИ КООПЕРИРОВАННЫХ ЦЕНТРОВ ПРОФТЕХОБРАЗОВАНИЯ НА 1920 УЧАЩИХСЯ. СПОРТИВНЫЙ БЛОК.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Раздевальные – 102,12м².

Санузлы – 32,14м².

Душевые – 32,16м².

Кладовые – 6,05м².

Кладовая спортинвентаря – 10,68м².

Электрощитовая – 10,85м².

Теплопункт – 15,68м².

Венткамера – 43,8м².

Зал для спортивных игр – 531,3м².

Зал гимнастический – 531,3м².

Инвентарные залов – 65,43м².

Умывальные при раздевальных – 35,04м².

Лыжехранилище – 125,15м².

Комната хранения коньков – 30,23м².

Кабинет врача – 13,68м².

Процедурная – 20,79м².

Кабинет зубного врача – 13,68м².

Комната тренеров – 16,87м².

Санузел тренеров – 3,28м².

Душевая тренеров – 1,76м².

Балкон для зрителей – 123,2м².

Радиоузел – 5,36м².

Инвентарная балкона – 5,52м².

Коридоры – 288,81м².

Тамбуры – 15,11м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – стаканного типа по серии ИИ-04-1, вып.6, ленточные – из сборных бетонных блоков по ГОСТ 13579-78. Типоразмеров – 2.

Фундаментные балки – сборные железобетонные по серии 1.415-1, вып.1. типоразмеров – 8.

Колонны – сборные железобетонные по серии ИИ-04-2, вып.7. типоразмеров – 25.

Перекрытия и покрытие – сборные железобетонные панели по серии ИИ-04-4, вып.17. сборные железобетонные панели по ГОСТ 22701.1-77, 22701.2-77, 22701.0-77. типоразмеров – 5.

Стены наружные – невесные панели из керамзитобетона по серии ИИ-04-5, вып.6. типоразмеров – 20.

Ригели – сборные железобетонные по серии ИИ-04-3, вып.4. типоразмеров – 11.

Перемычки – сборные железобетонные по серии 1.138-10, вып.1. типоразмеров – 6.

Перегородки – гипсобетоны по серии 1.231-1, вып.1,2, кирпичные, шлакоблочные.

Кровля – 4-х слойная, рулонная из рубероида.

Лестницы – сборные железобетонные площадки и марши по серии ИИ-04-7, вып.1. типоразмеров – 2.

Полы – паркетные, линолеум, бетонные, керамические, мозаичные, брусковые.

Окна – деревянные, со спаренными переплетами по ГОСТ 11214-78. типоразмеров – 5.

Двери – по ГОСТ 6629-74, ОСТ 20-3-78. типоразмеров – 11.

Наибольшая масса монтажного элемента /балка покрытия/ - 8,5т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой, расчетный напор на вводе – 21м.вод.ст.

Канализация – хозяйственно-бытовая в наружную сеть. Ливнесток – внутренний, в наружную сеть.

Отопление – центральное, водяное. Температура теплоносителя 150º-70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением.

Горячее водоснабжение – от внешней сети. Расчетный напор на вводе – 20м.вод.ст.

Электроснабжение – от сети напряжением 380/220В.

Освещение – люминесцентными лампами и лампами накаливания.

Устройства связи – телефонизация, радиофикация, электрочасофикация, охранная и пожарная сигнализации.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

За расчетную единицу принят 1 учащийся однослойной загрузки. (расчетных единиц – 120.)
