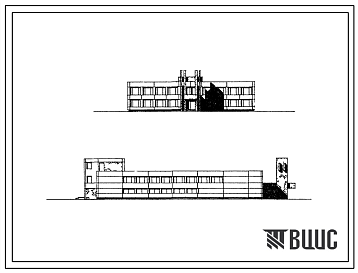

Типовой проект 232-9-13 Общественно-бытовые блоки кооперированных центров профтехобразования на 1920 учащихся. Блок столовой

Общие данные

Номер проекта

232-9-13

Наименование проекта

Общественно-бытовые блоки кооперированных центров профтехобразования на 1920 учащихся. Блок столовой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


Состав проекта
Номер альбома
Наименование
Состав альбома

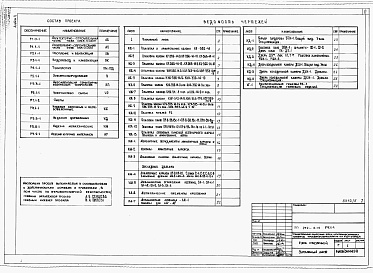

Альбом 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

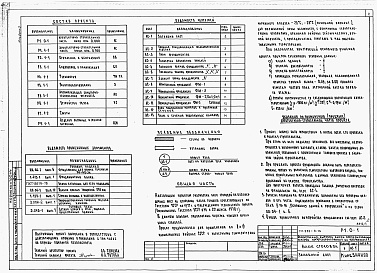

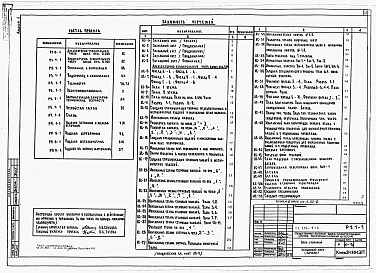

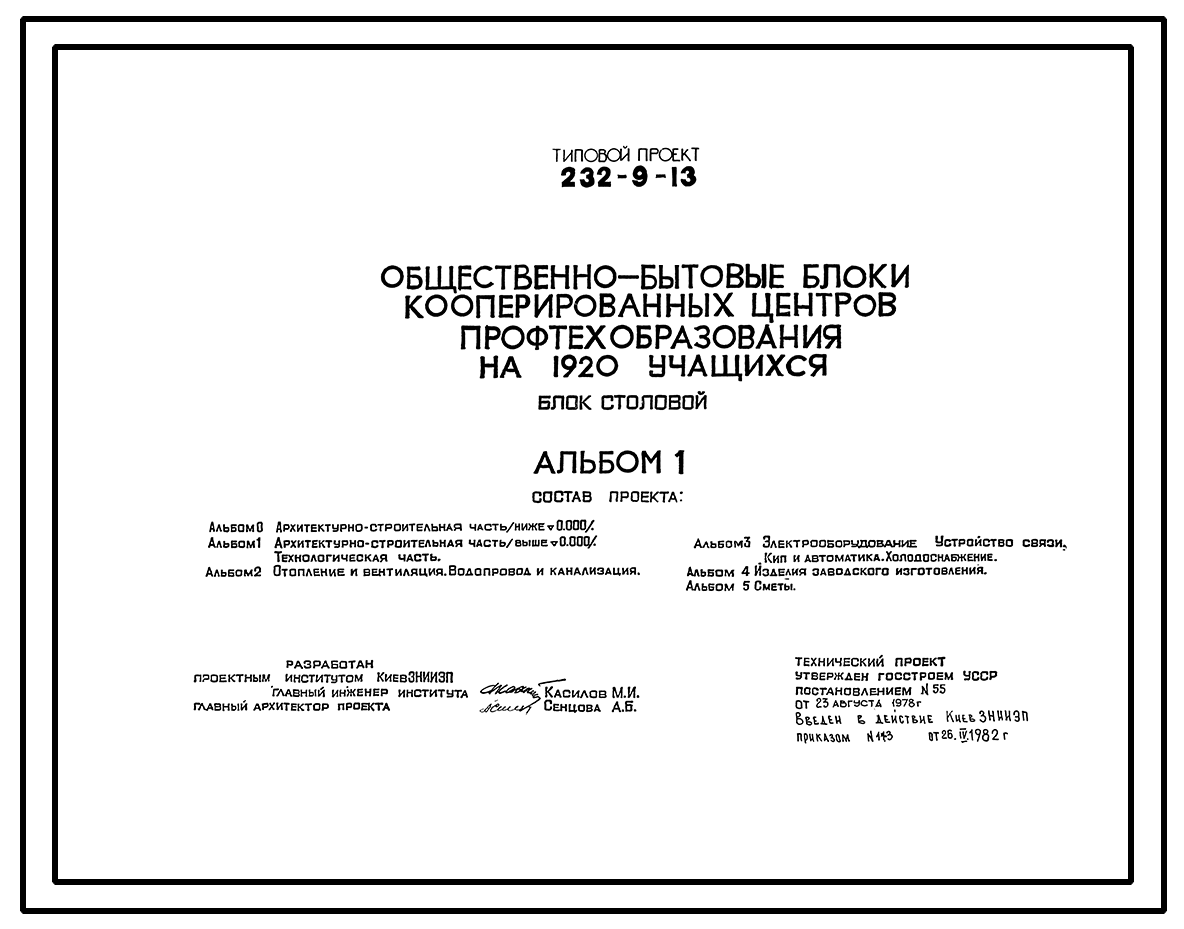

Альбом 1
Архитектурно-строительная часть /выше 0.000/. технологическая часть.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

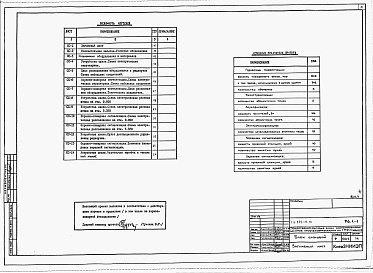

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

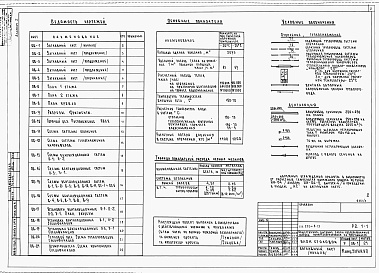

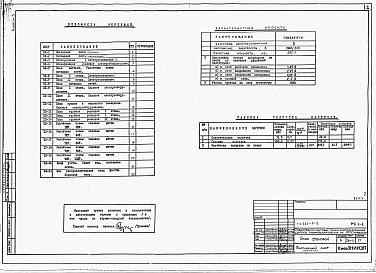

Альбом 3
Электрооборудование. Устройство связи. КИП и автоматика. Холодоснабжение.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

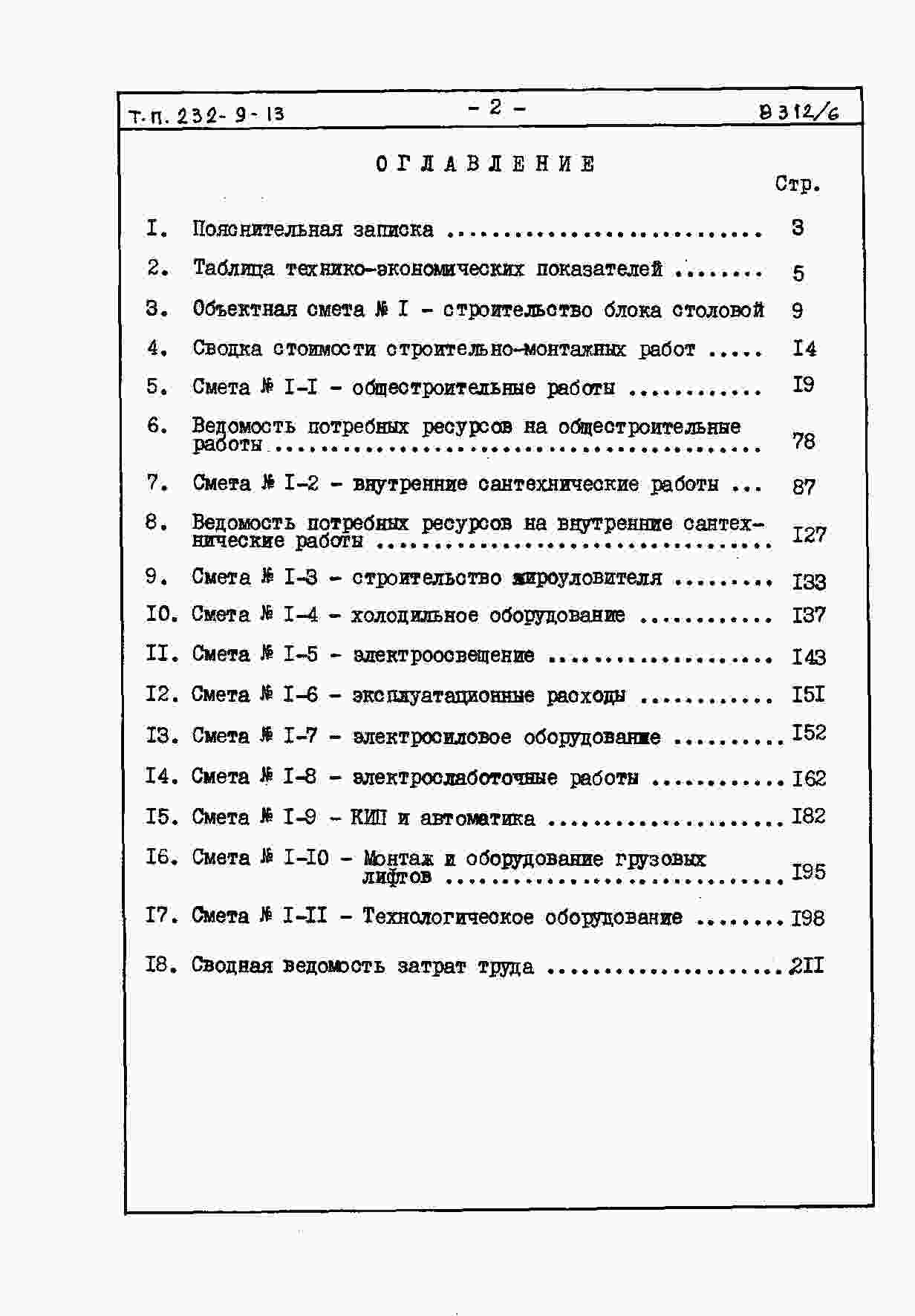

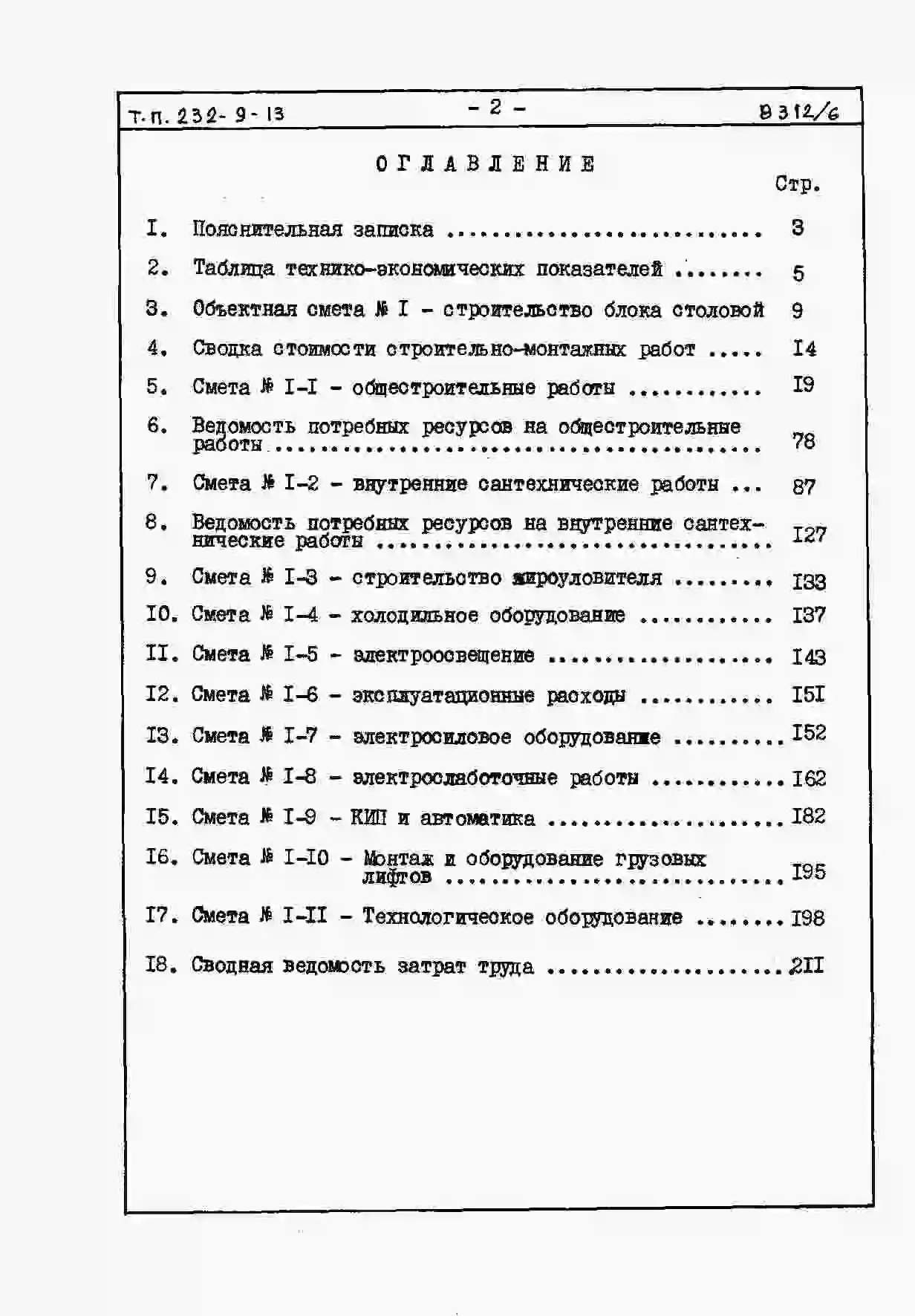

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ОБЩЕСТЕННО-БЫТОВЫЕ БЛОКИ КООПЕРИРОВАННЫХ ЦЕНТРОВ ПРОФТЕХОБРАЗОВАНИЯ НА 1920 УЧАЩИХСЯ. БЛОК СТОЛОВОЙ.

ЭСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Вестибюль с гардеробом – 243,15 м².

Помещение для мытья рук – 34,7 м².

Обеденные залы – 563,3 м².

Буфет на 44 места – 72,31 м².

Подсобная буфета – 10,72 м².

Моечная буфета – 8,5 м².

Кабинет директора – 6,28 м².

Контора – 16,45 м².

Касса – 4,42 м².

Гардероб персонала – 45,82 м².

Сан.узел персонала, душевые – 21,43 м².

Сан.узлы для посетителей – 33,04 м².

Бельевая – 8,17 м².

Загрузочная – 23,27 м².

Овощной цех – 21,88 м².

Кладовая овощей – 21,2 м².

Инвентарная – 17,95 м².

Кладовая сухих продуктов – 16,36 м².

Кладовая тары – 13,73 м².

Холодильные камеры – 33,4 м².

Камера отходов – 5,92 м².

Мясной цех – 18,9 м².

Рыбный цех – 11,39 м².

Горячий цех – 151,1 м².

Холодный цех – 21,07 м².

Хлеборезка – 8,38 м².

Помещение выпечки – 40,62 м².

Помещение подготовки – 7,6 м².

Моечная тары – 7,6 м².

Отделочное помещение 10,6 м².

Экспедиция – 10,65 м².

Моечные посуды – 75,2 м².

Кладовщик – 7,48 м².

Машинное отделение холодильных камер – 5,85 м².

Щитовая – 15,4 м².

Венткамера – 72,84 м².

Теплопункт – 18,22 м².

Коридоры и фойе – 339,1 м².

Комната персонала – 16,55 м².

Кабинет зав.производством – 8,94 м².

Тамбуры – 18,77 м².

Радиоузел – 4,8 м².

Дебаркадер – 130.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по серии ИИ-04-1, вып.6, ленточные – из сборных бетонных блоков по ГОСТ 13579-78. Типоразмеров – 3.

Фундаментные балки – сборные железобетонные по серии 1.415-1, вып.1. типоразмеров – 2.

Колонны – сборные железобетонные по серии ИИ-04-2, вып.7,9,12. типоразмеров – 29.

Перекрытия и покрытие – многопустотные панели по серии ИИ-04-4, вып.33,20. типоразмеров – 12.

Диафрагмы жесткости – по серии ИИ-04-6, вып.5. типоразмеров – 5.

Стены наружные – навесные панели из керамзитобетона по серии ИИ-04-5, вып.6. типоразмеров – 28.

Ригели – сборные железобетонные по серии ИИ-04-3, вып.4. типоразмеров – 11.

Перемычки – сборные железобетонные по серии 1.188-10, вып.1. типоразмеров – 6.

Перегородки – гипсобетоны по серии 1.231-1, вып.1,2, кирпичные, шлакоблочные.

Кровля – 4-х слойная, рулонная из рубероида.

Лестницы – сборные железобетонные по серии ИИ-04-7, вып.1. типоразмеров – 3.

Полы – паркетные, линолеум, бетонные, керамические, мозаичные.

Окна – деревянные, со спаренными переплетами по ГОСТ 11214-78. типоразмеров – 6.

Двери – по ГОСТ 6629-74, ОСТ 20-3-78. типоразмеров – 9.

Наибольшая масса монтажного элемента /стеновая панель/ - 3,1т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой, расчетный напор на вводе – 22,1м.вод.ст.

Канализация – хозяйственно-бытовая в наружную сеть. Ливнесток – внутренний, в наружную сеть.

Отопление – центральное, водяное. Температура теплоносителя 150º-70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением.

Горячее водоснабжение – от внешней сети. Расчетный напор на вводе – 16,0м.вод.ст.

Электроснабжение – от сети напряжением 380/220В.

Освещение – люминесцентными лампами и лампами накаливания.

Устройства связи – телефонизация, радиофикация, электрочасофикация, охранная и пожарная сигнализации.

Лифты – грузовые грузоподъемность. 100кгс и 500кгс.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель вместимости общественных залов – 1место. (расчетных единиц – 640.)
