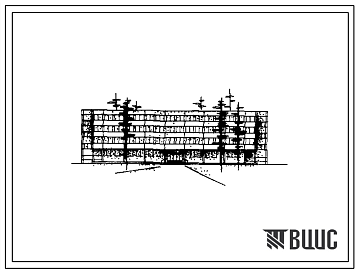

Типовой проект 232-1-138.86 Профтехучилище на 960 учащихся в комплексе с УПМ в конструкциях серии 1.020-1/83

Общие данные

Номер проекта

232-1-138.86

Наименование проекта

Профтехучилище на 960 учащихся в комплексе с УПМ в конструкциях серии 1.020-1/83

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


Состав проекта
Номер альбома
Наименование
Состав альбома

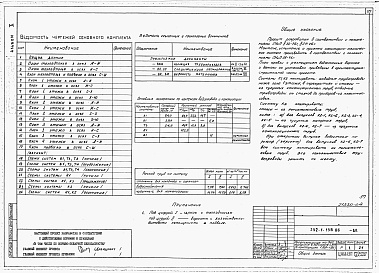

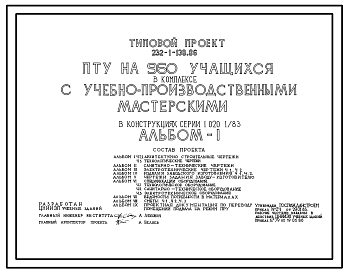

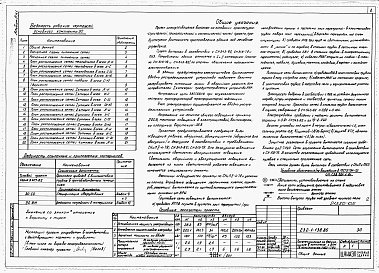

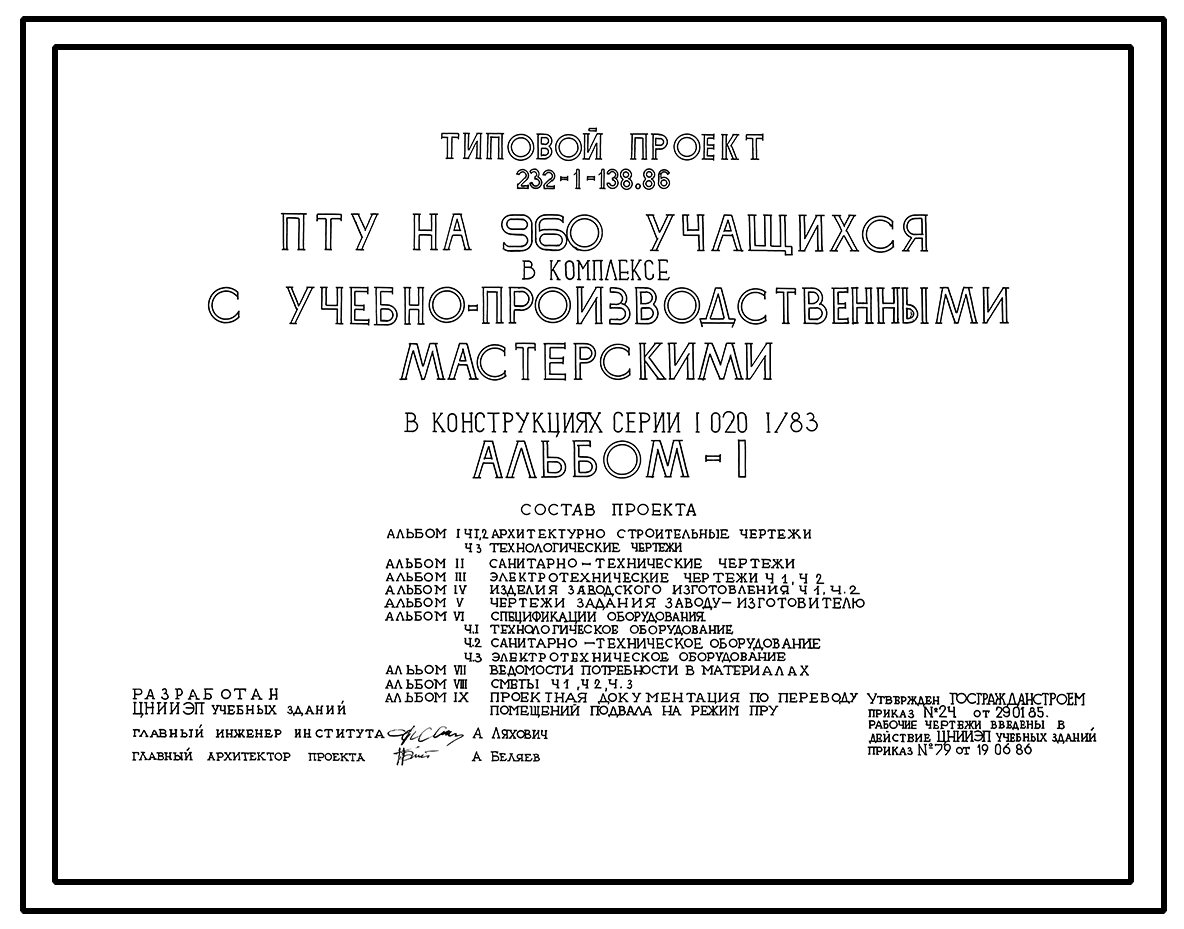

Альбом 1

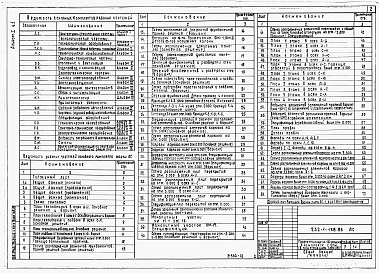

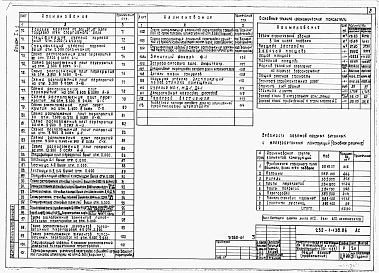

Часть 1. Архитектурно-строительные чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 1
Часть 2. Архитектурно-строительные чертежи
Новое название альбома:
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

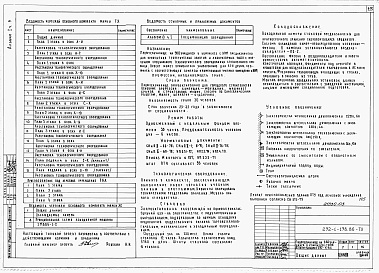

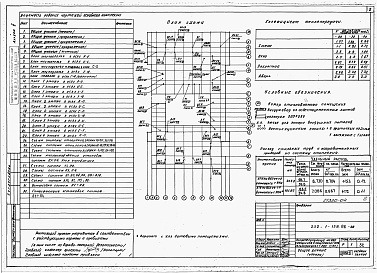

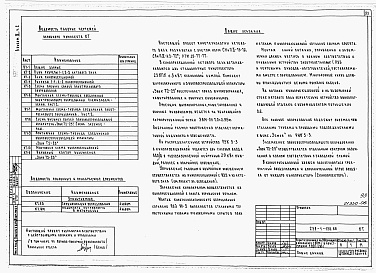

Альбом 2

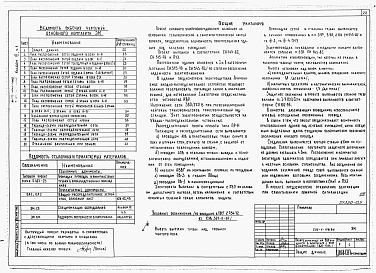

Санитарно-технические чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

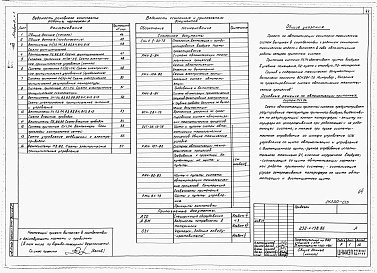

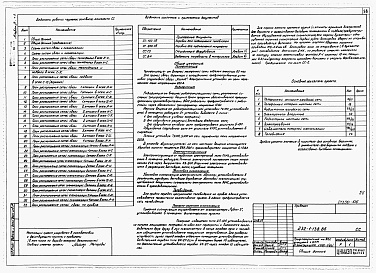

Альбом 3
Электротехнические чертежи. Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
Альбом 3
Электротехнические чертежи. Часть 2
Новое название альбома:

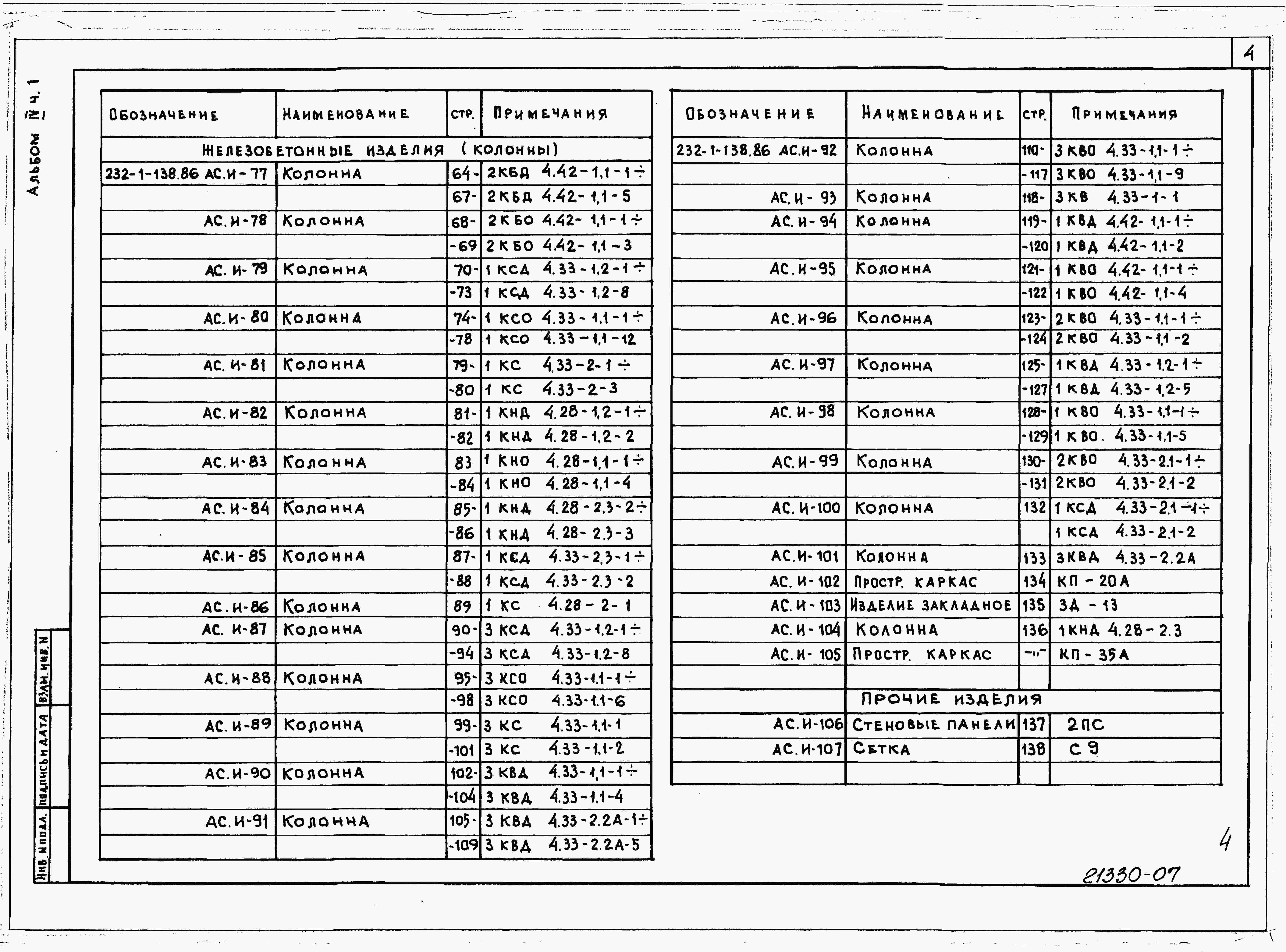

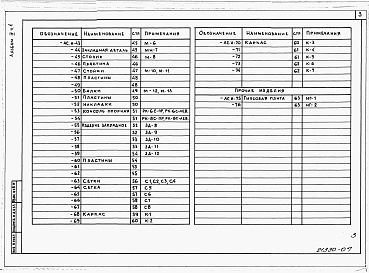

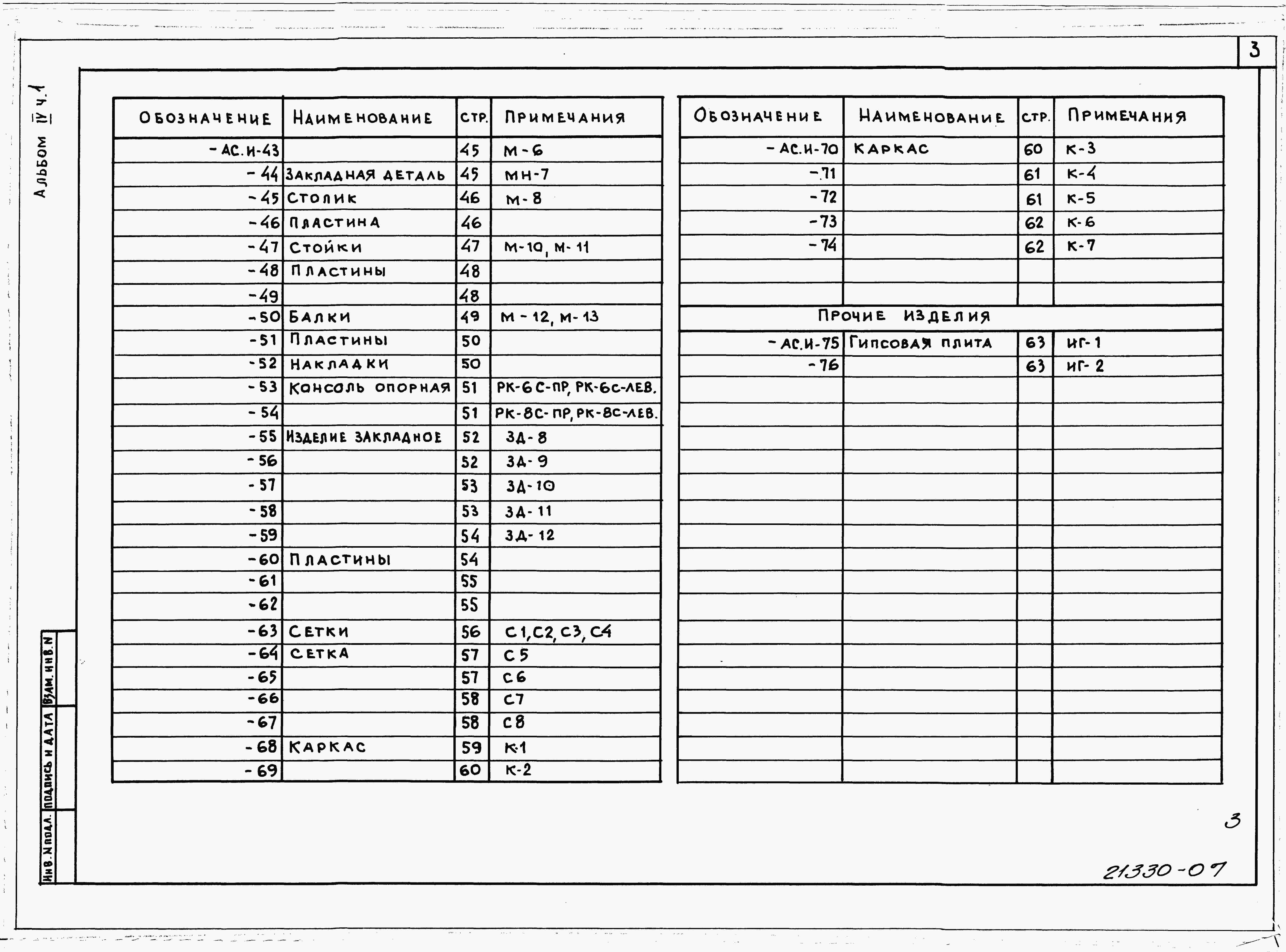

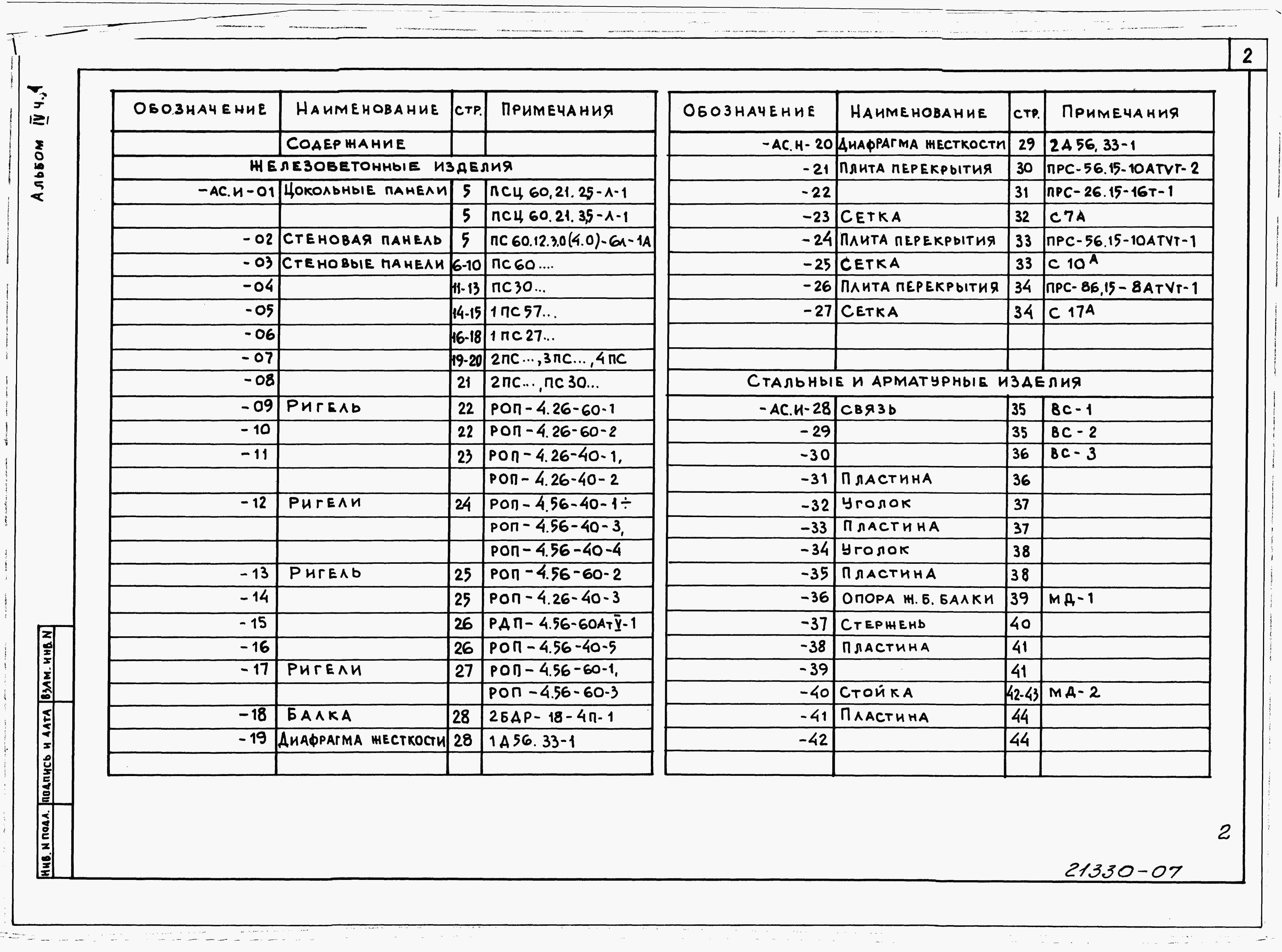

Альбом 4

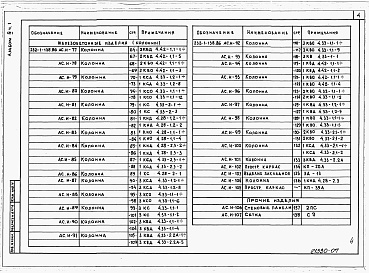

Изделия заводского изготовления. Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Альбом 4
Изделия заводского изготовления. Часть 2
Новое название альбома:

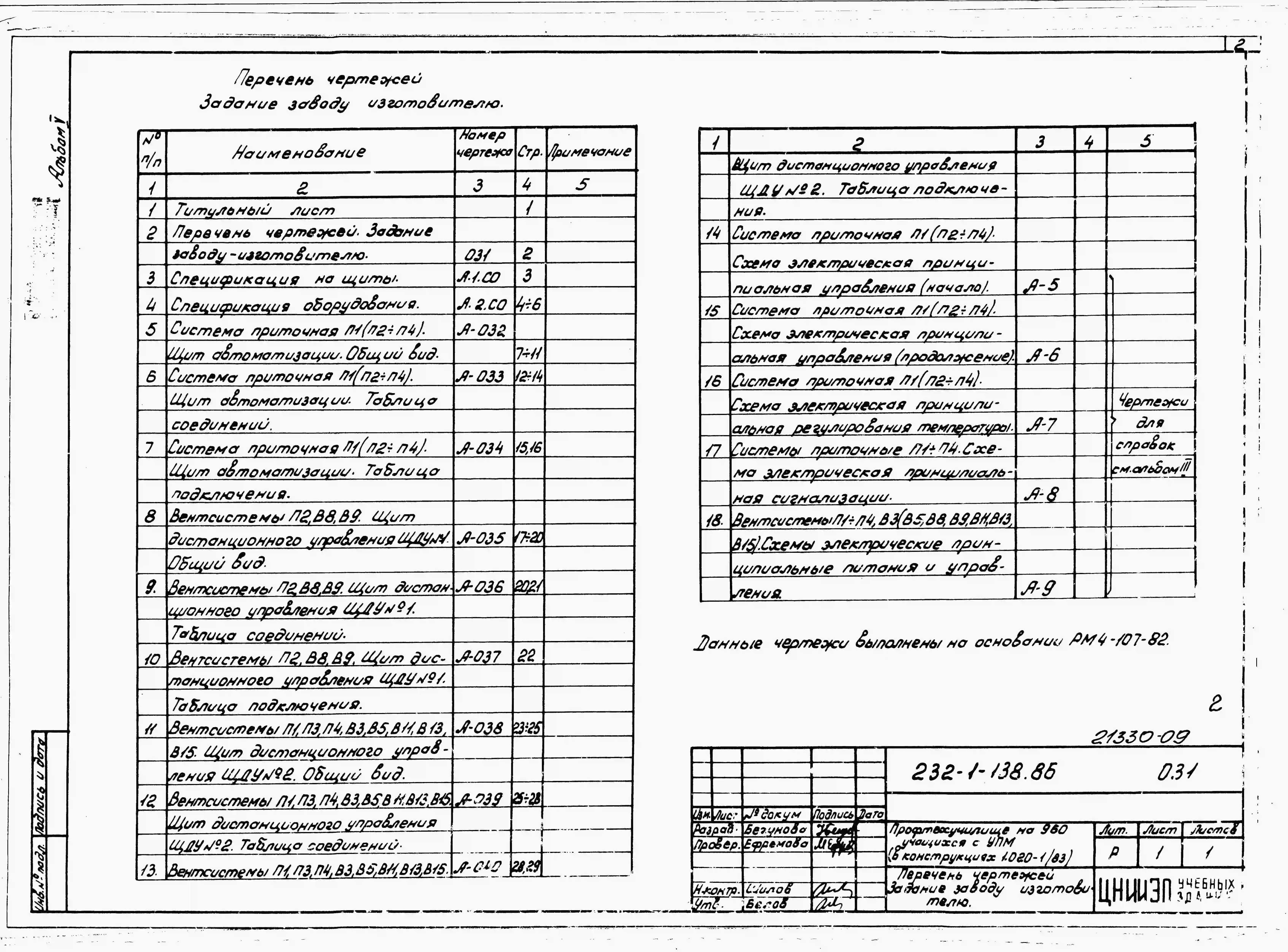

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

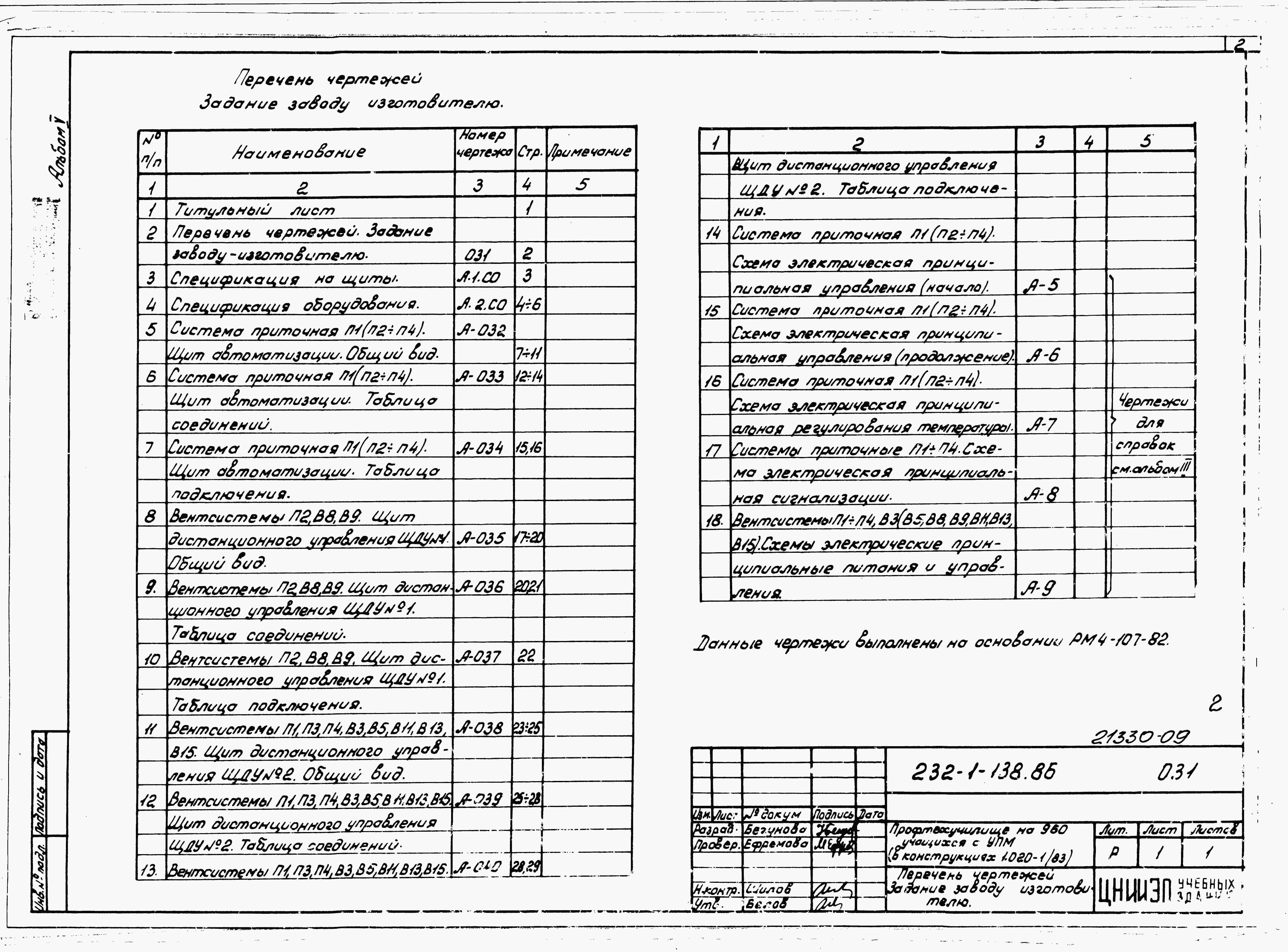

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

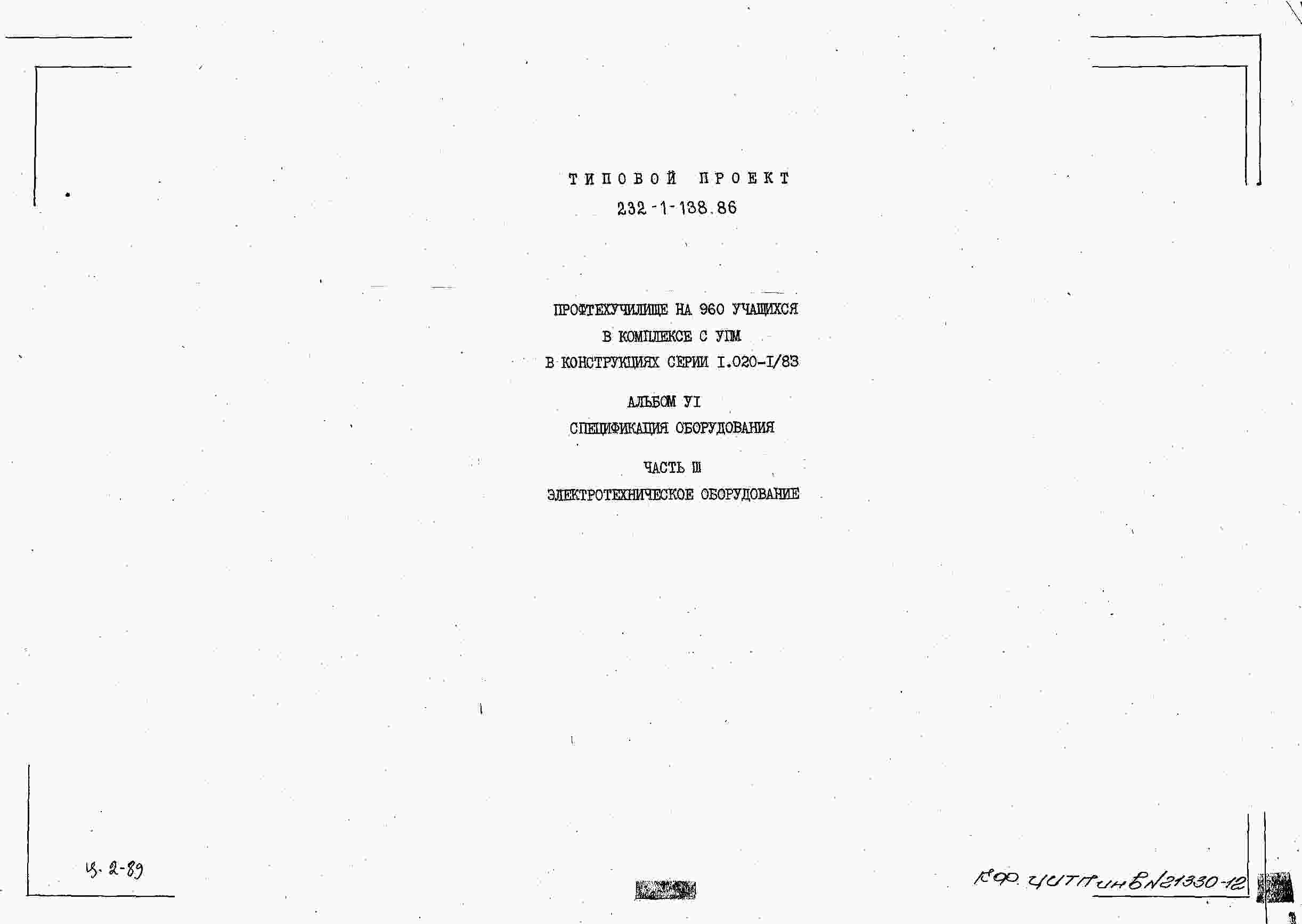

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 8
Сметы. Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Альбом 8
Сметы. Часть 2
Новое название альбома:
Альбом 8
Сметы. Часть 3
Новое название альбома:
Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ПРОФТЕХУЧИЛИЩЕ НА 960 УЧАЩИХСЯ В КОМПЛЕКСЕ С УПМ в конструкциях серии 1.020-1/83.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 ЭТАЖ.

Вестибюль – 339,0 м².

Гардероб – 107,1 м².

Гардероб для преподавателей – 15,7 м².

Зав.отделением - 15,1 м².

Зав.отделением – 13,2 м².

Зав.отделение – 12,4 м².

Архивы – 42,8 м².

Диспетчерский пункт – 7,8 м².

Канцелярия – 11,8 м².

Кабинет зам.директора – 11,1 м².

Учебная часть – 11,7 м².

Зав.вечерним отделением – 11,0 м².

Методический кабинет – 13,0 м².

Экспедиция – 12,1 м².

Ротаторная – 15,2 м².

Кабинет врача – 9,3 м².

Кабинет зубного врача – 15,3 м².

Процедурный кабинет – 8,8 м².

Кабинет литературы – 51,9 м².

Кабинет русского языка – 58,3 м².

Групповая аудитория (кабинет по профориентации) – 57,6 м².

Кабинет спецтехнологии электросварщиков – 70,4 м².

Кабинет устройства и эксплуатации кранов – 73,3 м².

Мастерская каменных работ с растворным узлом – 233,5 м².

Мастерская монтажников конструкций – 204,6 м².

Электрогазосварочная – 107,1 м².

Ремонтно-механическая мастерская – 56,1 м².

Ремонтно-столярная мастерская – 59,2 м².

Заточная – 12,2 м².

Инструментальная – 46,3 м².

Склад материалов – 62,4 м².

Обеденный зал – 300,0 м².

Обеденный зал для преподавателей – 24,0 м².

Моечная столовой посуды – 29,5 м².

Комната персонала – 6,1 м².

Бельевая – 5,0 м².

Загрузочная – 22,1 м².

Кладовая овощей – 7,4 м².

Кладовая инвентаря – 7,4 м².

Кладовая сухих продуктов – 9,9 м².

Тарная – 7,2 м².

Бытовые персонала – 11,0 м².

Гардеробные персонала – 19,6 м².

Горячий цех – 91,0 м².

Холодный цех и хлеборезка – 16,1 м².

Подготовительный цех – 22,7 м².

Моечная кухонной посуды – 11,5 м².

Охлаждаемые камеры с тамбуром – 25,8 м².

Машинное отделение – 5,8 м².

Комната зав.производством – 4,8 м².

Контора – 13,0 м².

Экспедиция – 6,7 м².

Охлаждаемая камера пищевых отходов с тамбуром – 14,3 м².

Санитарно-бытовые помещения – 118,9 м².

Препараторские – 51,6 м².

Рекреации – 294,3 м².

Санитарные узлы – 51,0 м².

Электрощитовая – 15,0 м².

Коридоры – 292,3 м².

Тамбуры – 16,8 м².

2 ЭТАЖ.

Абонемент и каталог – 36,4 м².

Читальный зал – 165,0 м².

Книгохранилище – 113,1 м².

Комната боевой и трудовой славы – 50,1 м².

Кабинет начальной военной подготовки – 82,5 м².

Комната хранения оружия – 16,5 м².

Кабинет директора – 26,6 м².

Приемная – 12,1 м².

Преподавательская – 51,0 м².

Методический кабинет и учебный пособия – 52,8 м².

Кабинет материаловедения – 79,3 м².

Кабинет спецтехнологии санитарно-технических работ – 82,8 м².

Кабинет иностранного языка – 116,8 м².

Кабинет математики – 159,8 м².

Бухгалтерия с кассой – 17,6 м².

Кабинет заместителя директора – 13,7 м².

Кладовая спортинвентаря – 12,9 м².

Комната инструктора физвоспитания – 3,6 м².

Раздевальные, душевые, санитарные узлы – 73,0 м².

Спортивный зал – 532,8 м².

Снарядная – 25,6 м².

Подсобное помещение – 91,7 м².

Малярная мастерская – 195,2 м².

Сантехническая мастерская – 193,1 м².

Тренажерная (мастерская) управления и обслуживания строительных машин – 104,0 м².

Мастерская штукатурных и облицовочных работ – 218,6 м².

Тренажерная мастерская монтажников конструкций – 83,5 м².

ОТК – 13,4 м².

Комната старшего мастера – 12,5 м².

Комната мастеров – 23,0 м².

Комната технического творчества – 57,5 м².

Препараторские – 61,4 м².

Рекреации – 345,3 м².

Санузлы – 34,3 м².

Коридоры – 231,9 м².

3 ЭТАЖ.

Актовый зал на 320 мест – 223,8 м².

Эстрада – 55,8 м².

Комнаты самодеятельных коллективов – 30,9 м².

Кладовые инвентаря – 10,7 м².

Кабинет ТСО – 82,5 м².

Кабинет-лаборатория электротехники – 79,1 м².

Помещение техперсонала и кладовые – 13,0 м².

Комната общественных организаций – 33,3 м².

Кабинет спецтехнологии отделочных работ - 79,0 м².

Кабинет спецтехнологии общестроительных работ - 82,5 м².

Кабинет заместителя директора – 17,6 м².

Кабинет физики – 106,4 м².

Кабинет истории – 53,2 м².

Кабинет географии – 58,3 м².

Лаборатория физики – 71,3 м².

Кабинет обществоведения – 53,1 м².

Кабинет эстетики – 52,8 м².

Препараторские – 92,8 м².

Рекреации – 231,0 м².

Санузлы – 34,3 м².

Коридоры – 236,5 м².

Машинное отделение – 16,1 м².

4 ЭТАЖ.

Лаборатория химии – 79,1 м².

Кабинет химии – 52,8 м².

Лаборатория химии и биологии – 82,5 м².

Лекционная аудитория – 82,8 м².

Кабинет черчения – 79,0 м².

Кинофотолаборатория – 16,8 м².

Кладовая – 30,9 м².

Комната техперсонала – 17,4 м².

Кинопроекционная – 19,5 м².

Радиоузел – 7,2 м².

Перемоточная с тамбуром – 9,8 м².

Препараторские – 58,8 м².

Рекреации – 126,0 м².

Коридоры – 118,7 м².

Санузлы – 17,4 м².

ПОДВАЛ.

Кладовая лыж и коньков – 103,7 м².

Коридор – 20,3 м².

Венткамера – 204,4 м².

Водомерный узел – 16,5 м².

ПОДВАЛ (ВАРИАНТ).

Кладовая хранения лыж и коньков – 103,7 м².

Огневая зона – 36,0 м².

Огневой рубеж – 136,2 м².

Комната ожидания – 11,5 м².

Комната инструктора – 9,6 м².

Комната для чистки оружия – 9,6 м².

Склад оружия – 9,5 м².

Склад боеприпасов – 9,5 м².

Санузлы – 33,6 м².

Зал спортивных занятий культмассовых мероприятий и вечеров – 691,8 м².

Водомерный узел – 16,5 м².

Венткамера – 204,4 м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по серии 1.020-1/83, вып.1-1, типоразмеров – 4.

Колонны – сборные железобетонные по серии 1.020-1/83, вып.2-5. типоразмеров – 17. по серии 1.020-1/83, вып.2-9. типоразмеров – 2. по серии 1.020-1/83, вып.2-3. типоразмеров – 1.

Ригели – сборные железобетонные по серии 1.020-1/83, вып.3-1. типоразмеров – 3.

Диафрагма жесткости – сборные железобетонные по серии 1.020-1/83, вып.4-1. типоразмеров – 5.

Перекрытия (и покрытия) – сборные железобетонные по серии 1.041.1-2, вып.1. типоразмеров – 3. по серии 1.041.1-2, вып.5. типоразмеров – 3. по серии 1.041.1-2, вып.6. типоразмеров – 2. по серии 1.041-1.2, вып.3. типоразмеров – 3. по серии 1.465.1-3/80, в.2. типоразмеров – 1. по серии 1.141-1, вып.63. типоразмеров – 2. по ГОСТ 22701.1-81. типоразмеров – 1. по серии 3.006.1-2/82, вып.1-1. типоразмеров – 1.

Лестницы – сборные железобетонные по серии 1.050.1-1, вып.2.1. типоразмеров – 3. ступени бетонные и железобетонные по серии 1.055.1-1. типоразмеров – 4.

Стены – стеновые панели из керамзитобетона по серии 1.030.1-1, вып.1-1. типоразмеров – 31.

Перемычки – по серии 1.138-10, вып.1. типоразмеров – 8.

Перегородки – сборные гипсобетонные по серии 1.231.9-7, вып.2, ч.1, ч.2. типоразмеров – 44. по серии 1.231.9-7, вып.1. типоразмеров – 7. по серии 1.131.9-21. типоразмеров – 9.

Перегородки – сборные панельные с обшивкой из сухой гипсовой штукатурки по серии 1.231-4, вып.1 (вариант). Типоразмеров – 13. по серии 1.231.9-7, вып.2. типоразмеров – 18. по серии 1.131-15, вып.2. типоразмеров – 3. по серии 1.131.9-21. типоразмеров – 6.

Подвесные потолки из улучшенной сухой гипсовой штукатурки по серии 1.245-1, в.1.

Фонари из стеклопакетов – индивидуальные.

Кровля – рулонная, четырехслойный ковер с утеплителем из ячеистого бетона γ=400кг/м³.

Полы – паркет, линолеум, керамическая плитка, дощатый, мозаичные плиты, бетон по сери 2.244-1, вып.4.

Окна – деревянные по серии 1.236-6, вып.1, ч.1, ч.2. типоразмеров – 13. по серии 1.136.5-16, ч.1, ч.2. типоразмеров – 4. подоконные доски по серии 1.136-2. типоразмеров – 10.

Фрамуги – по серии 1.136-12, вып.1. типоразмеров – 4.

Двери наружные – деревянные по серии 1.136.5-19. типоразмеров – 6.

Двери внутренние – деревянные по серии 1.136-10. типоразмеров – 8.

Шкафные отделения с полками по серии 1.272.5-6, ч.1, ч.2. типоразмеров – 1.

Блоки дверные шкафные и антресоли по серии 1.172.5-6. типоразмеров – 4.

Наибольшая масса монтажного элемента (ребристая плита) – 7,0т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – объединенный, хозяйственно-питьевой и противопожарный от внешних сетей. Напор на вводе на хоз.нужды Н=24м. при пожаре Н=29м.

Канализация – хозяйственно-бытовая в наружную сеть.

Отопление – центральное водяное от наружной теплосети, система горизонтальная однотрубная. Параметры теплоносителя – Тп=150ºС; То=70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – центральное от внешней сети. Расчетный напор – 24м.

Электроснабжение – категория 11; напряжение 220/380В; освещение люминесцентное и лампами накаливания.

Устройства связи – городская и местная телефонная сеть, городское и местное радиовещание, электрочасофикация, звонковая сигнализация, сеть центрального телевидения, пожарно-охранная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

В составе проекта разработана документация по приспособлению помещений здания профтехучилища под лечебное учреждение.

Расчетный показатель – 1место.

Сметная документация составлена в ценах на 1984г.
