Типовой проект 224-4-12.85 Специальная школа для детей и подростков, нуждающихся в особых условиях воспитания, на 240 воспитанников. Здание двух-, трехэтажное. Стены из кирпича. Объем 39 826м?

Общие данные

Номер проекта

224-4-12.85

Наименование проекта

Специальная школа для детей и подростков, нуждающихся в особых условиях воспитания, на 240 воспитанников. Здание двух-, трехэтажное. Стены из кирпича. Объем 39 826м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Купить чертежи малым комплектом On Line
Наименование
Описание комплекта
Количество
листов
Формат
чертежей
Цена
комплекта

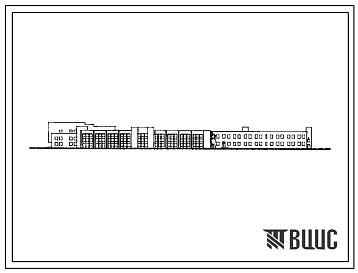

224-4-12.85 Фасады, Планы, Разрез
Альбом 1 Лист 7, 15, 22, 46, 47, 48
6
TIF
750 руб.
Купить паспорт проекта On Line
Наименование
Описание
Формат
поставки
Цена
паспорта
Паспорт проекта
224-4-12.85
Краткое описание проекта
PDF
360 руб.


Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта



Купить альбом или проект целиком по безналичному расчету
Номер альбома
Наименование
Состав альбома
Проект целиком

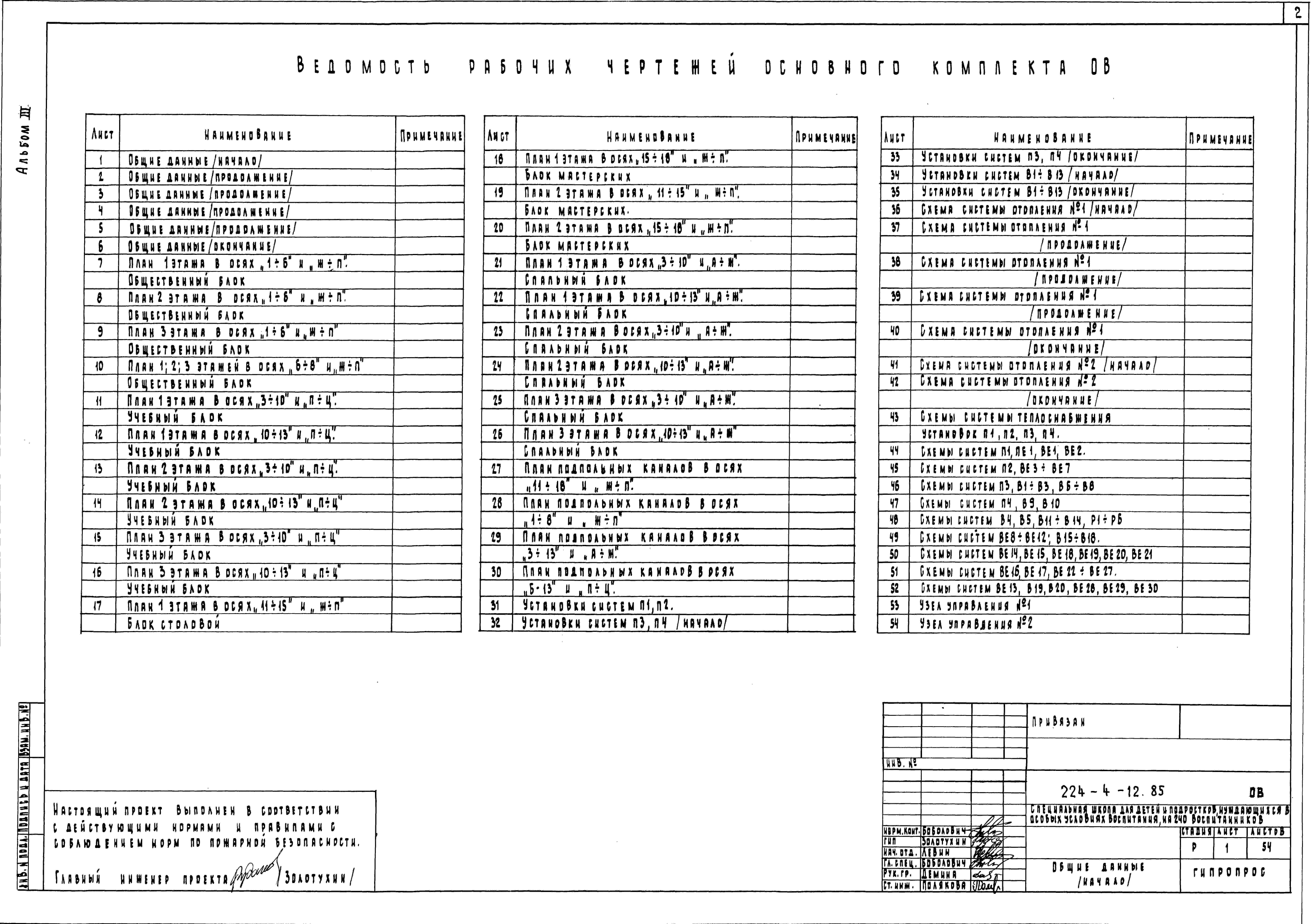

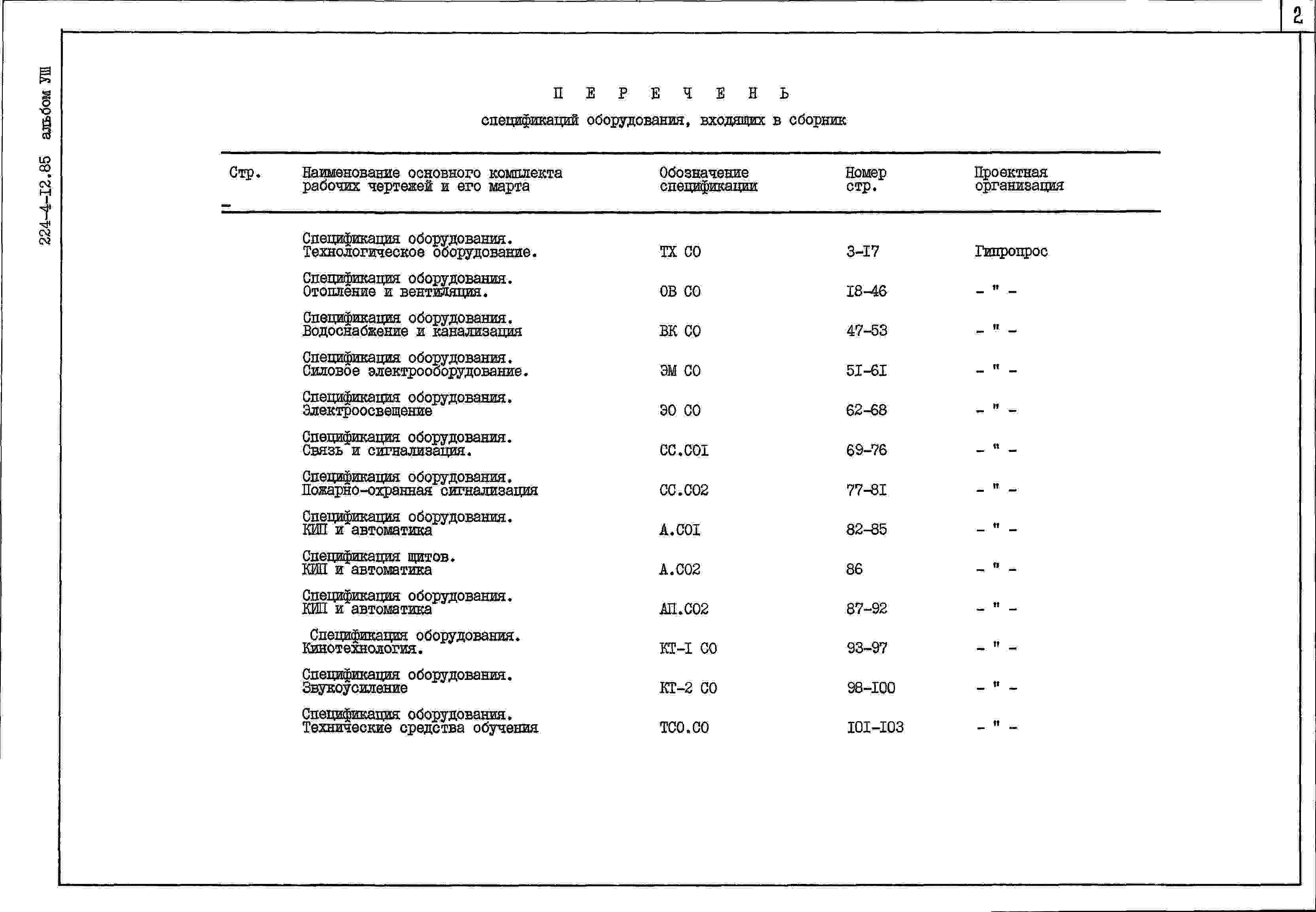

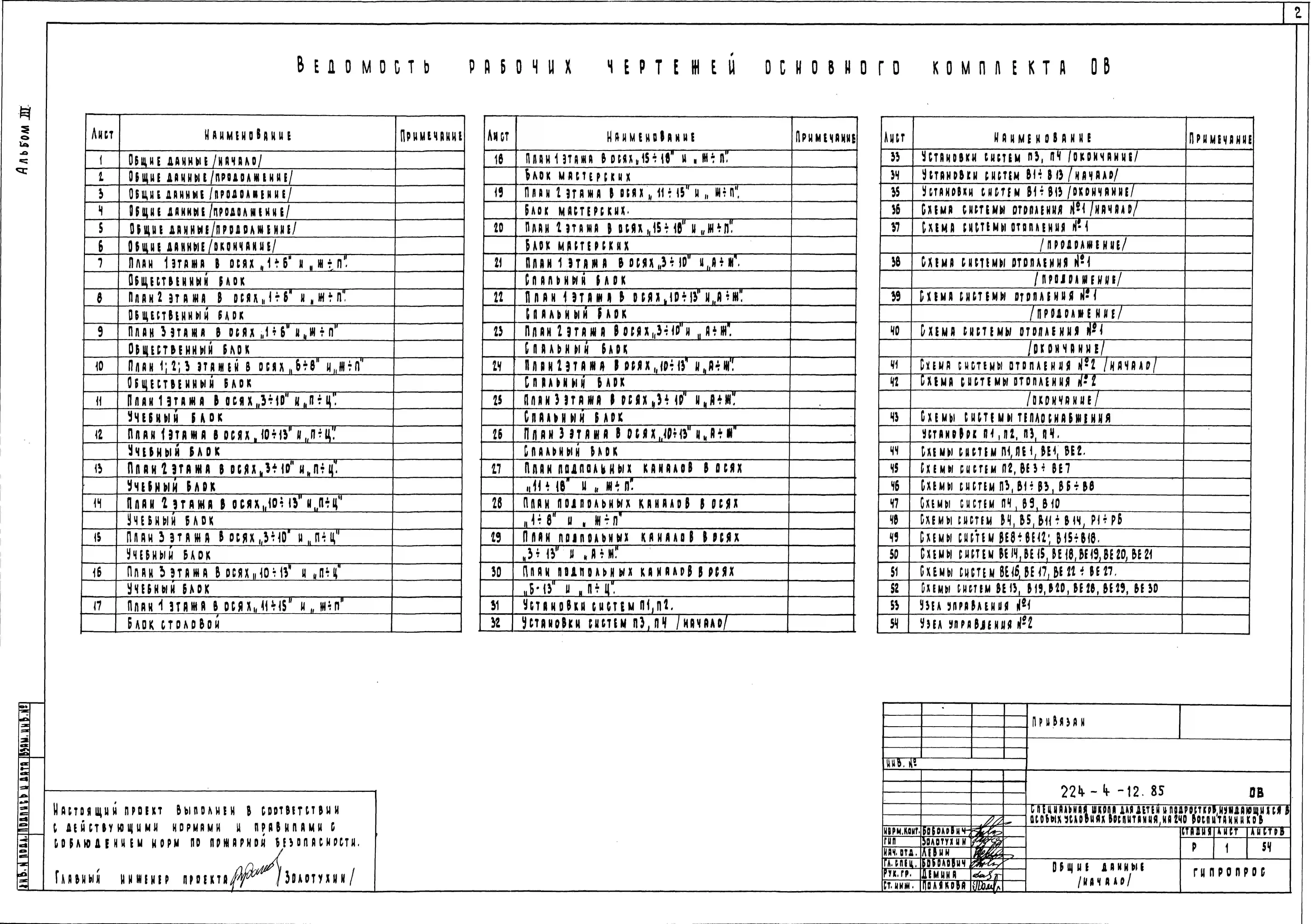

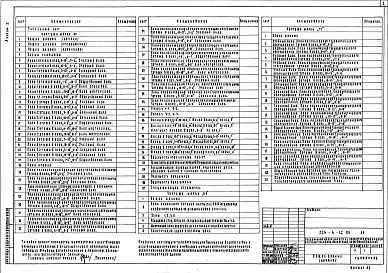

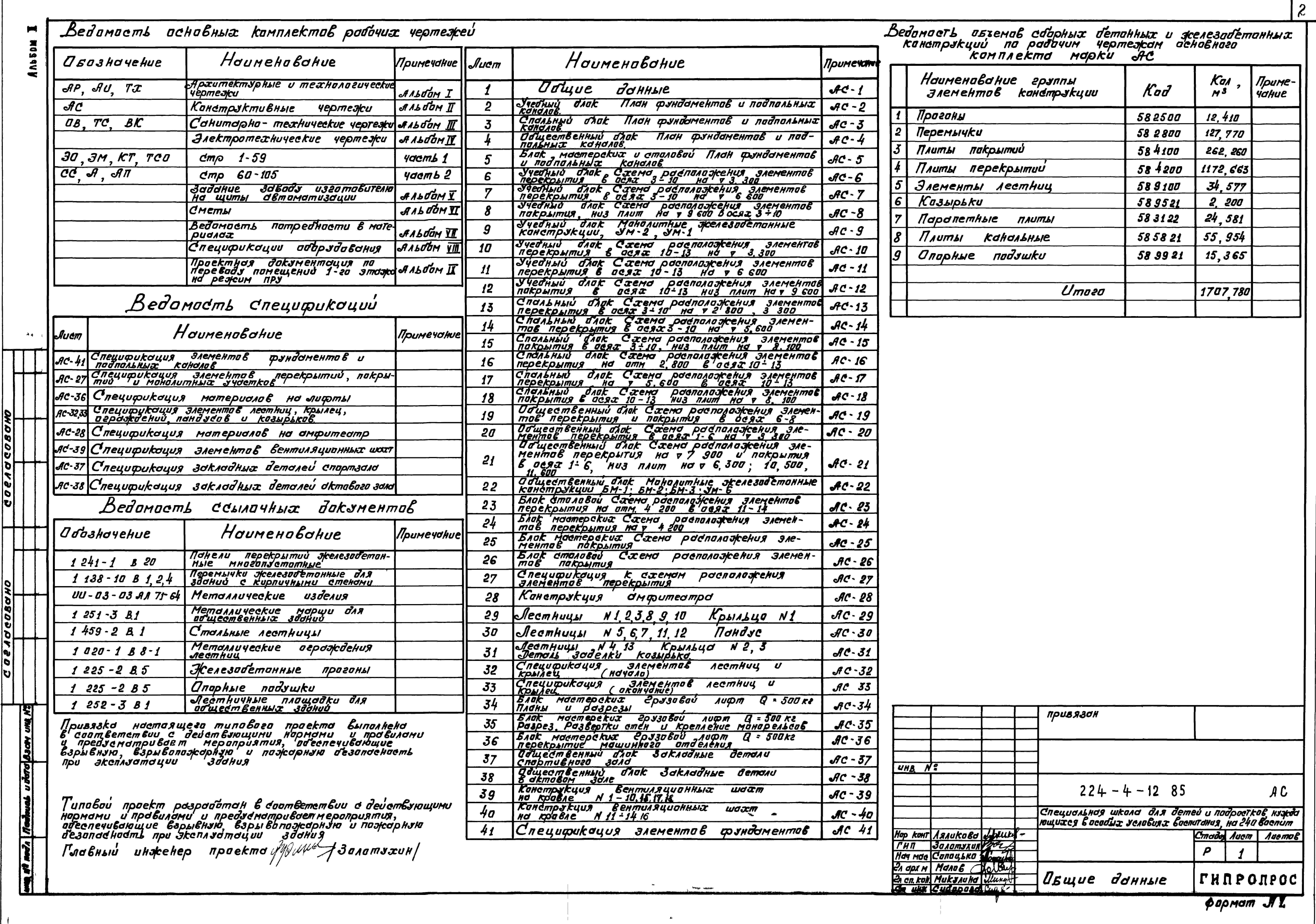

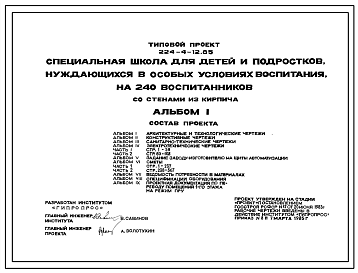

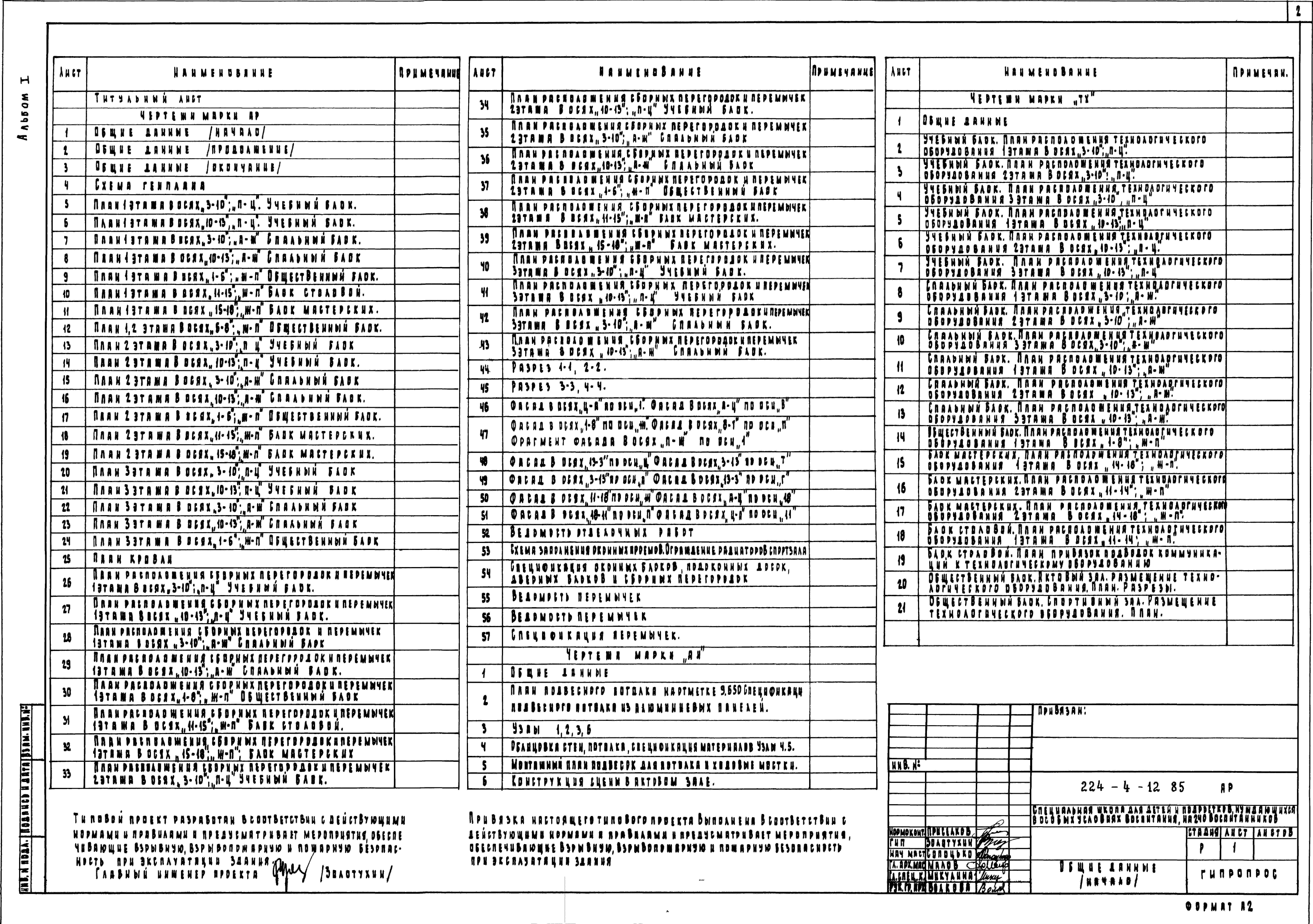

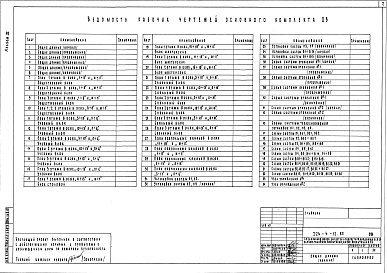

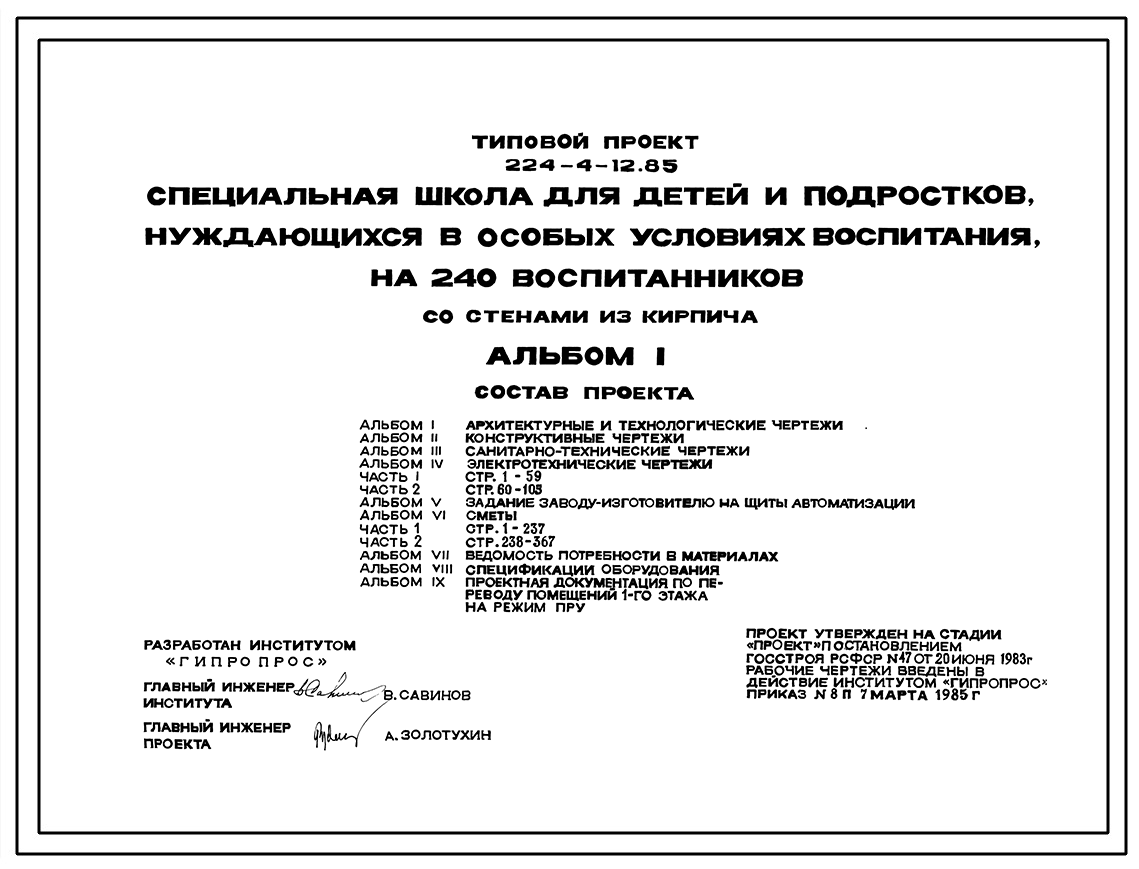

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

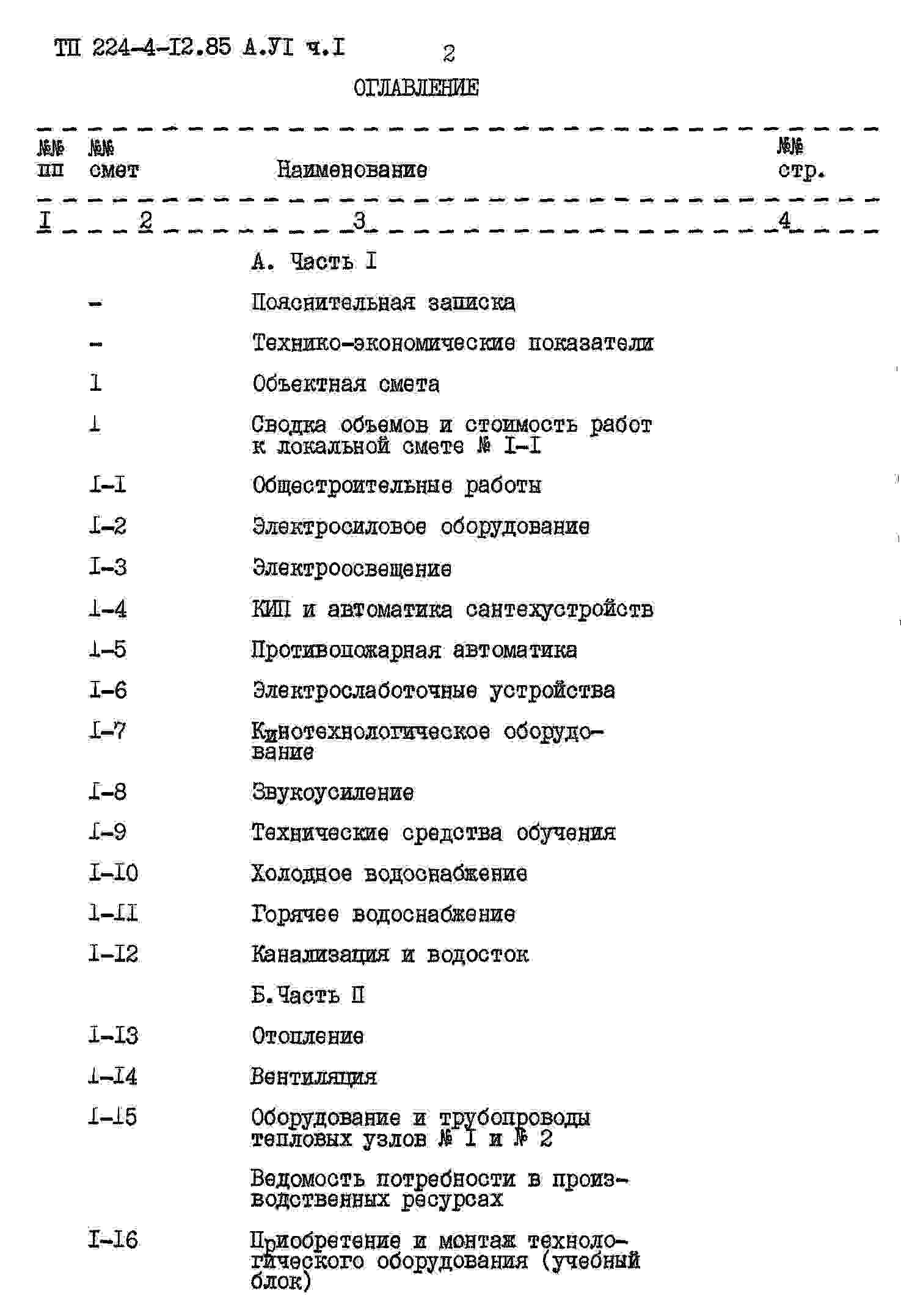

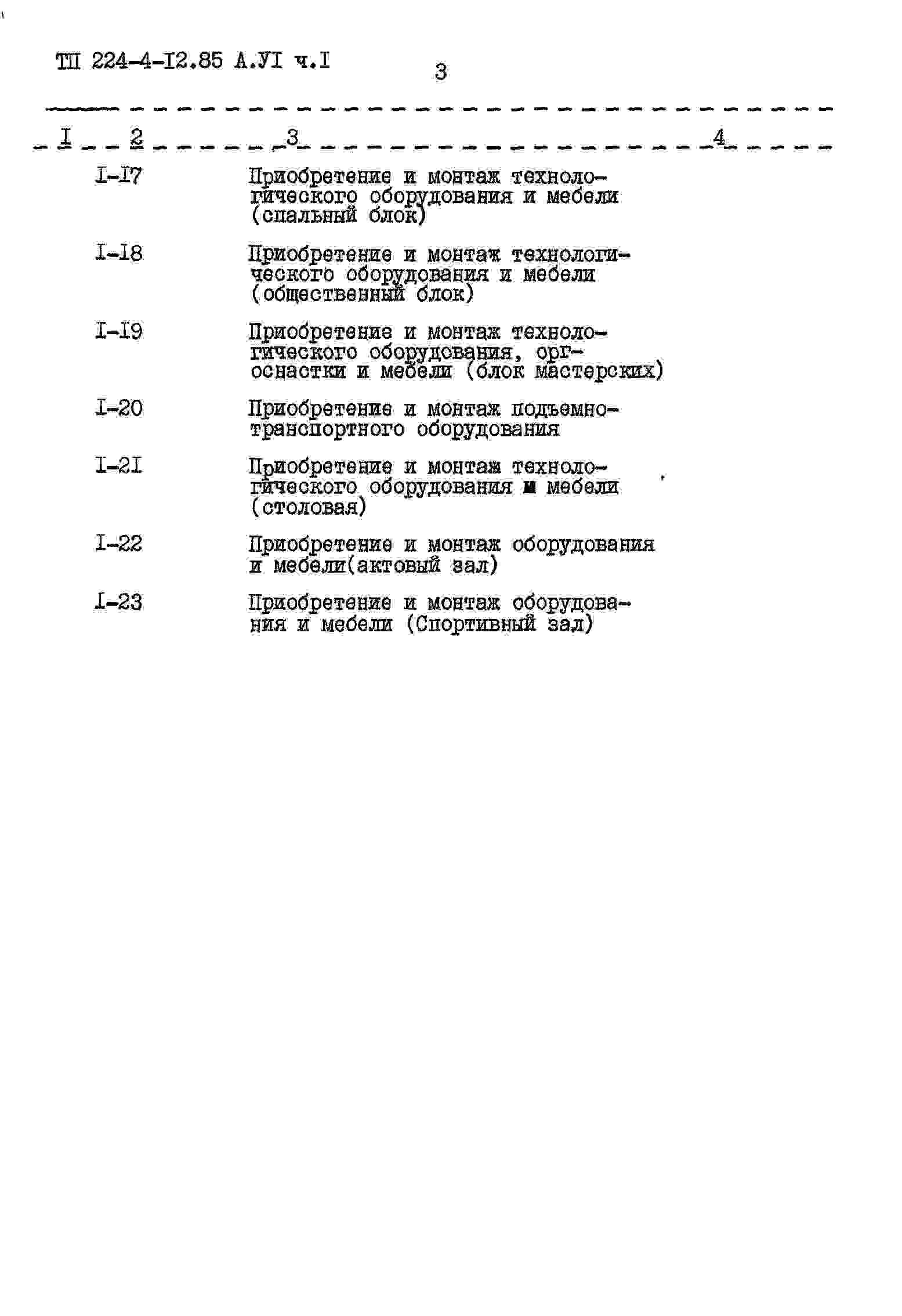

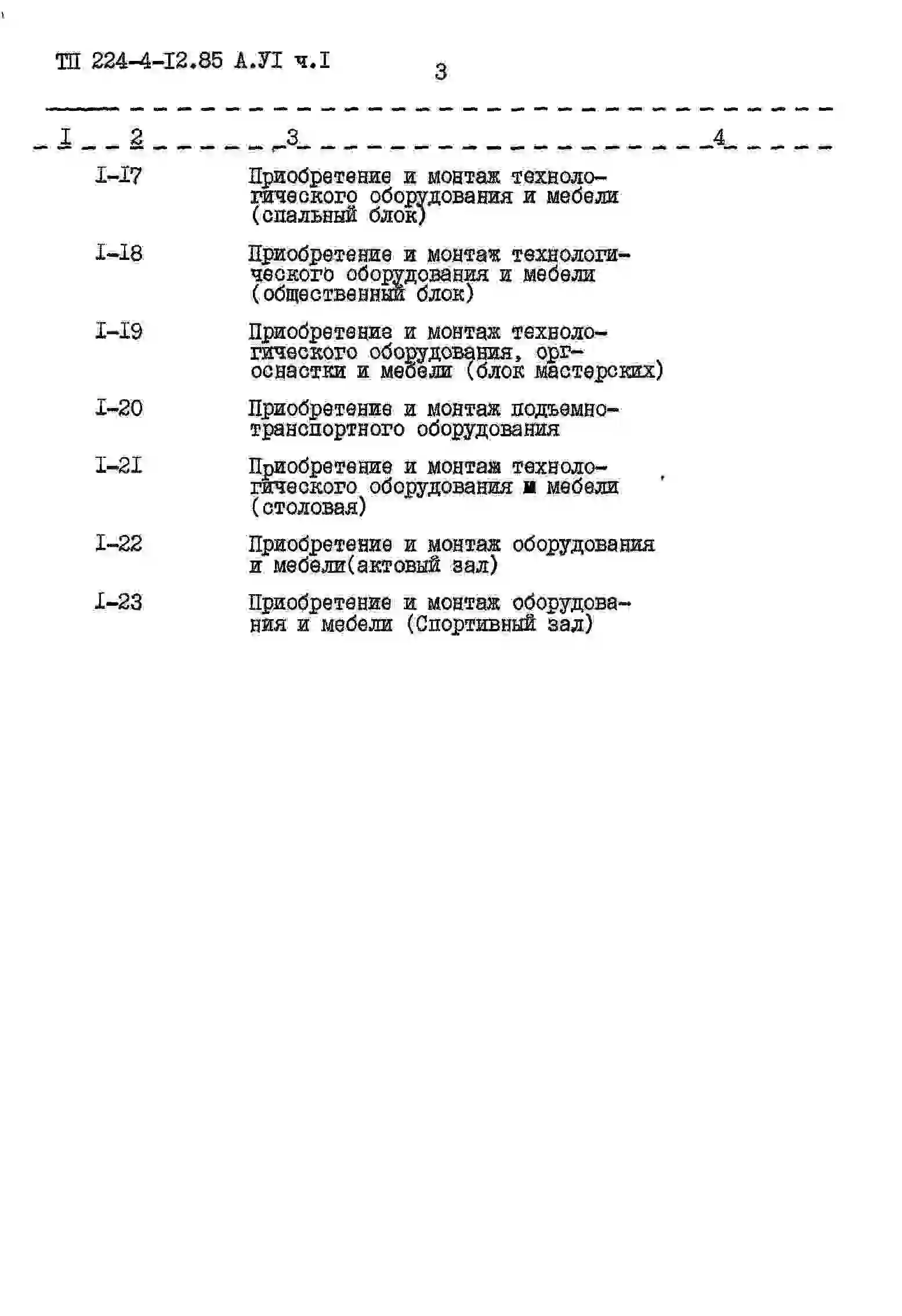

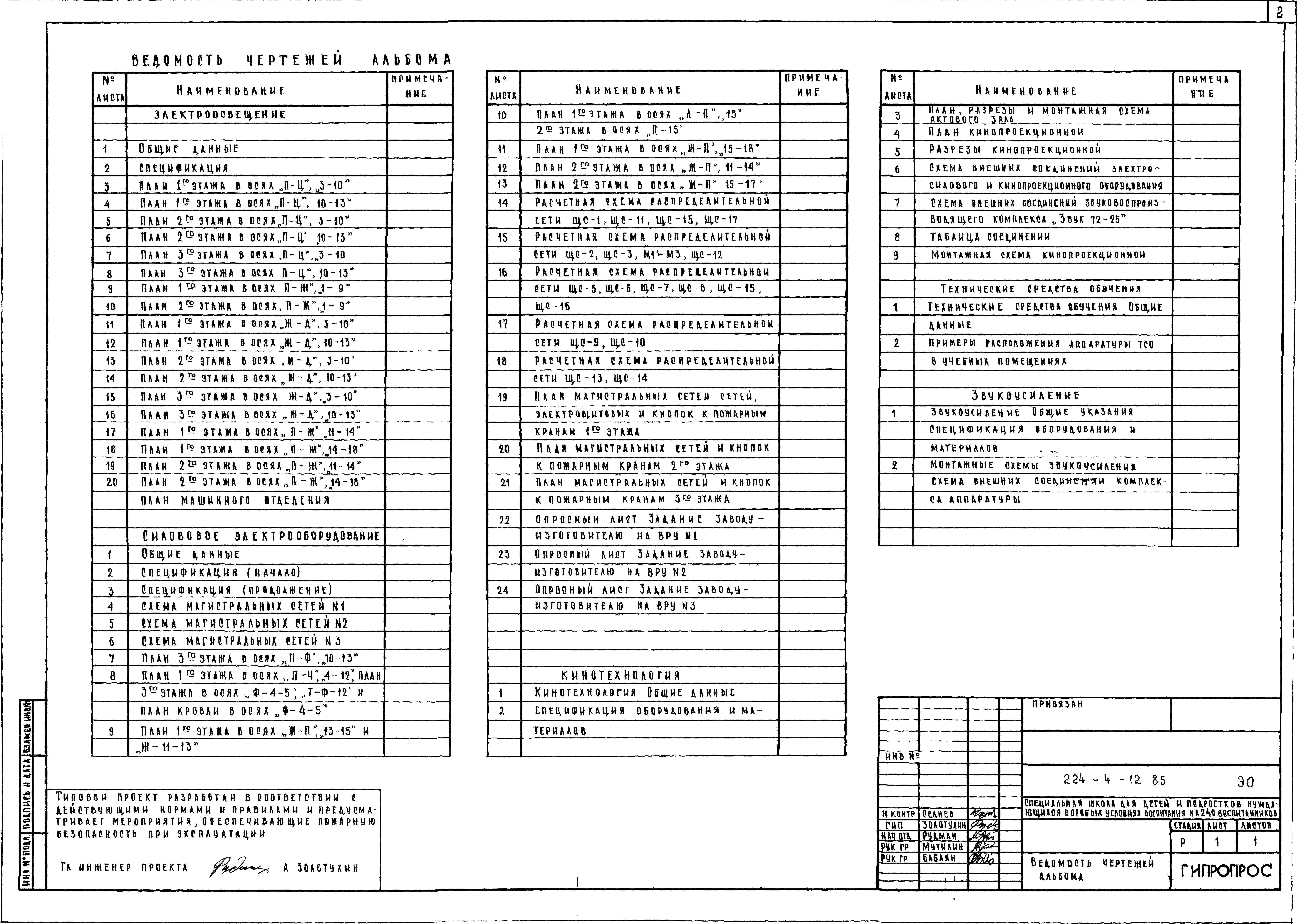

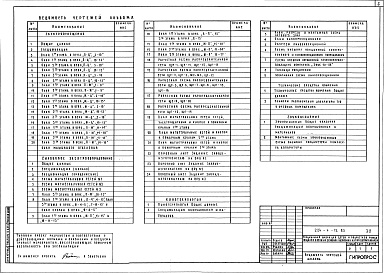

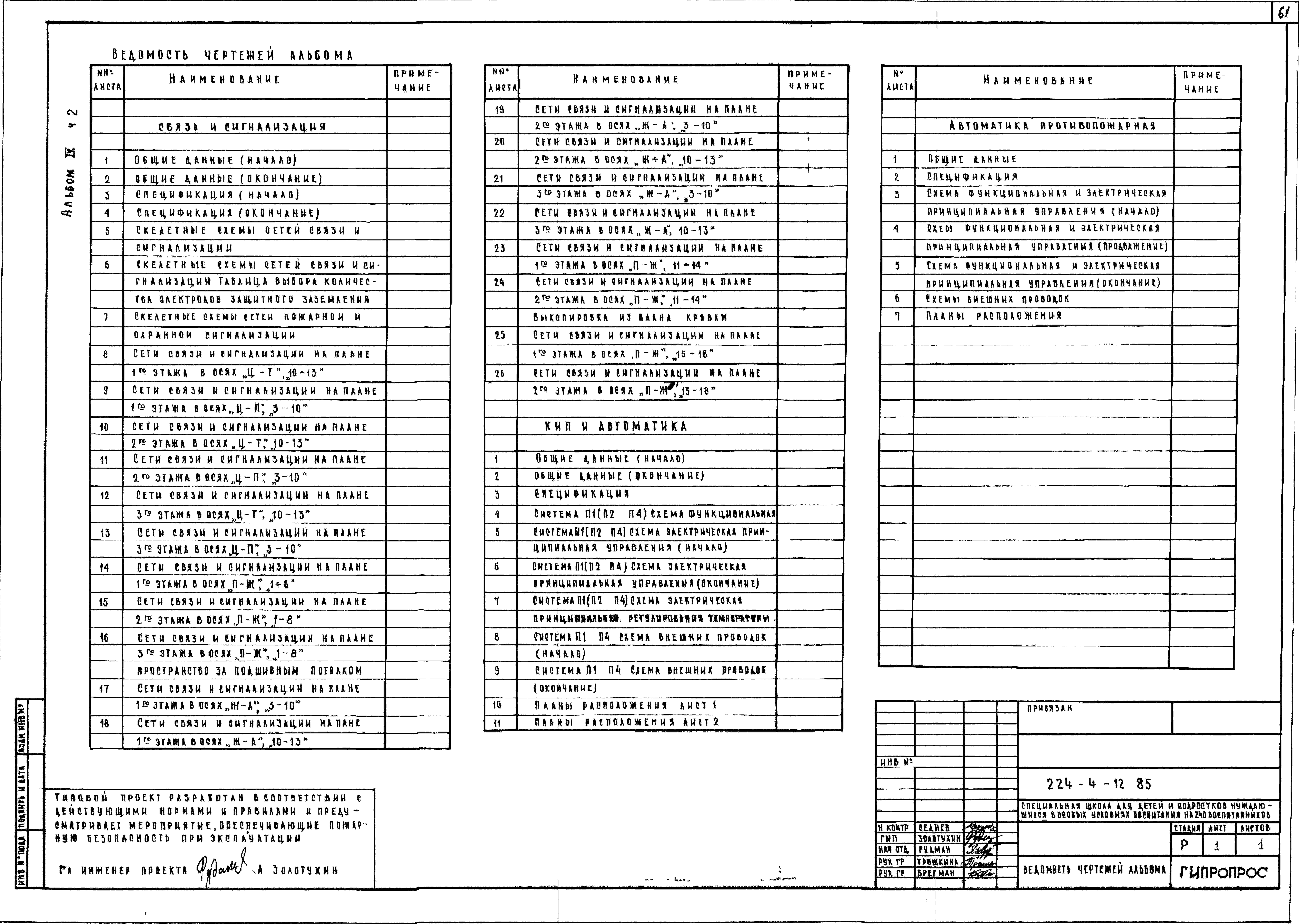

Альбом 4
Электротехнические чертежи Часть 1, 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

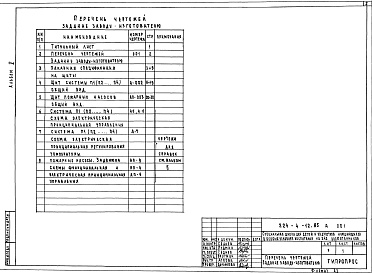

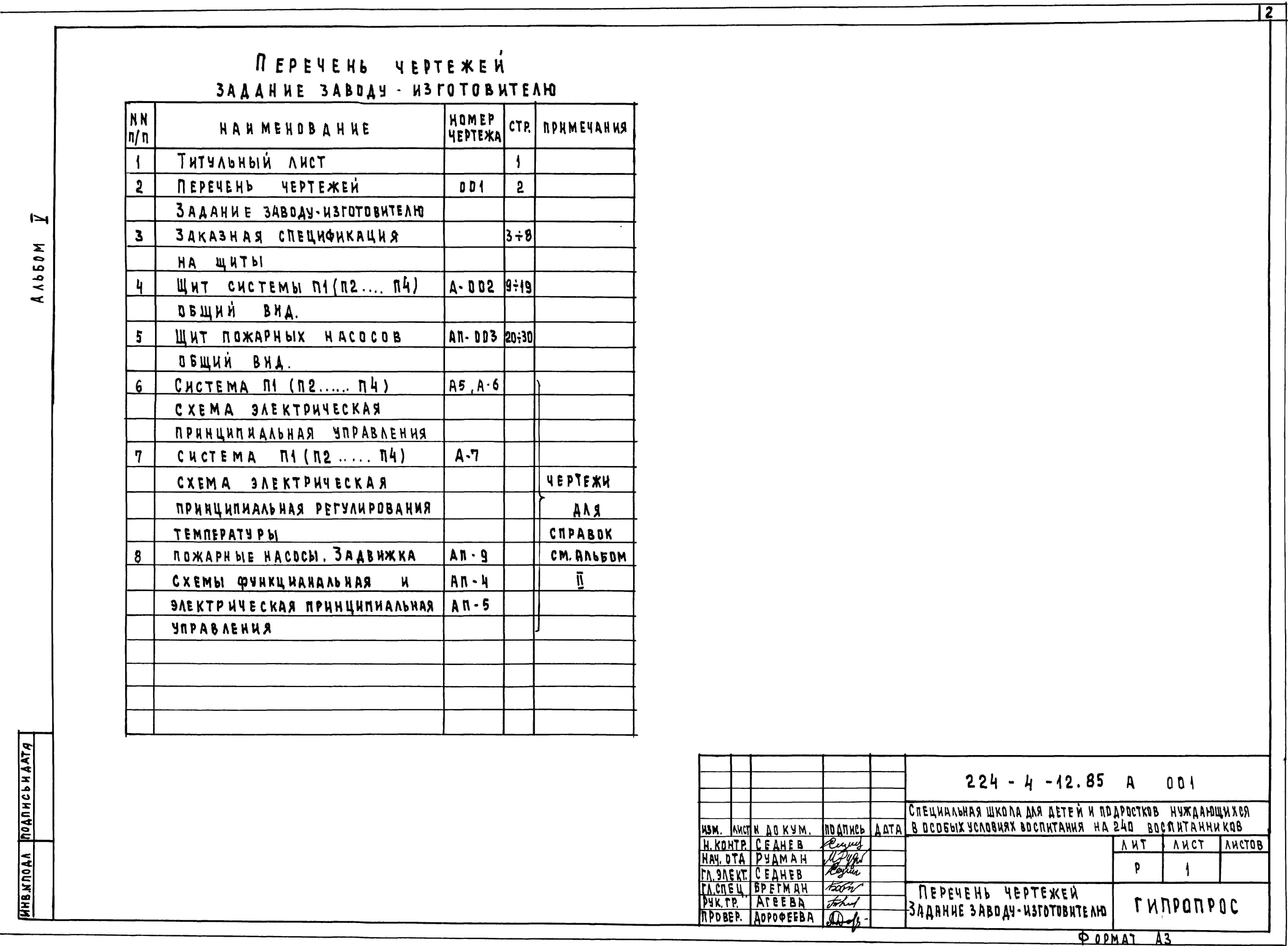

Альбом 5
Задание заводу-изготовителю на щиты автоматизации
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Ведомость потребности в материалах

Новое название альбома:
Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 9
Проектная документация по переводу помещений 1 этажа на режим ПРУ

Новое название альбома:
Описание проекта

СПЕЦИАЛЬНАЯ ШКОЛА ДЛЯ ДЕТЕЙ И ПОДРОСТКОВ, НУЖДАЮЩИХСЯ В ОСОБЫХ УСЛОВИЯХ ВОСПИТАНИЯ, НА 240 ВОСПИТАННИКОВ.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Насосная – 14,2 м².

Бухгалтерия – 21,46 м².

Кабинет зам.директора по хозяйственной части – 17,83 м².

Канцелярия – 17,83 м².

Кабинет директора – 35,98 м².

Рекреация – 161,34 м².

Комната общественных организаций – 35,98 м².

Кабинет зам.директора по воспитательной работе – 17,83 м².

Кабинет заведующего сельским хозяйством – 17,83 м².

Комната боевой и трудовой славы – 35,98 м².

Санузел – 137,11 м².

Венткамеры – 171,03 м².

Кладовые – 187,80 м².

Библиотека, книгохранилище, читальный зал – 84,52 м².

Учительская – 38,11 м².

Вестибюли – 218,26 м².

Комната инспектора по кадрам и учету детей – 22,82 м².

Методический кабинет – 39,89 м².

Кабинет зам.директора по учебной работе – 17,85 м².

Кабинет ТСО – 39,89 м².

Лаборантские – 194,35 м².

Кабинет черчения и изобразительного искусства – 39,89 м².

Помещения для самоподготовки – 431,76 м².

Кабинет музыки и пения – 34,67 м².

Снарядная – 11,48 м².

Учебный кабинет для начального класса – 39,89 м².

Кабинет математики – 119,61 м².

Кабинет русского языка и литературы – 79,78 м².

Кабинет истории – 39,89 м².

Кабинет географии – 39,89 м².

Кабинет иностранного языка – 39,89 м².

Лаборатория физики – 39,89 м².

Лаборатория химии и биологии – 39,89 м².

Обеденный зал на 240 восп. – 276,18 м².

Умывальные – 90,17 м².

Горячий цех, раздаточная – 48,53 м².

Место для установки сборно-разборной холодильной камеры – 14,80 м².

Холодный цех – 8,52 м².

Моечная кухонной посуды – 8,87 м².

Моечная столовой посуды – 14,38 м².

Электрощитовые – 31,18 м².

Инвентарная – 13,0 м².

Гардеробная персонала – 16,12 м².

Кладовая сухих продуктов – 7,2 м².

Тарная – 10,84 м².

Овощной, мясо-рыбный цех – 16,26 м².

Кладовая овощей – 10,71 м².

Швейные мастерские – 162,64 м².

Комната зав.учебно-производственными мастерскими – 12,42 м².

Комната учителей труда – 17,69 м².

Инструментальная, раздаточная, кладовая – 20,97 м².

Кабинет профориентации – 58,06 м².

Кабинет теоретического обучения – 54,88 м².

Заточный участок – 36,01 м².

Склад готовой продукции – 40,61 м².

Столярный мастерские – 162,6 м².

Заготовительное отделение и кладовая материалов – 78,13 м².

Механическая мастерская – 208,5 м².

Токарная мастерская – 235,39 м².

Слесарные мастерские – 221,78 м².

Гардеробная – 32,0 м².

Мастерская по изготовлению обуви – 104,49 м².

Фрезерная мастерская – 167,44 м².

Электромонтажные мастерские – 171,82 м².

Душевые – 68,94 м².

Кладовая верхней одежды – 48,59 м².

Кладовая личных вещей – 104,16 м².

Комната отдыха – 222,24 м².

Комнаты дежурного – 27,33 м².

Комнаты дежурного техперсонала – 26,85 м².

Комнаты старшего воспитателя – 27,78 м².

Комнаты чистки одежды – 27,78 м².

Комнаты уборочного инвентаря – 27,78 м².

Спальные комнаты – 962,19 м².

Гостиные – 328,65 м².

Раздевальная, душевая, санузел – 34,66 м².

Комната инструктора и хранения мелкого спорт.инвентаря – 11,48 м².

Кабинет зубного врача – 11,97 м².

Процедурная – 11,97 м².

Кабинет врача – 11,97 м².

Кабинет физиотерапии – 18,37 м².

Палаты – 23,94 м².

Изоляционные палаты – 18,66 м².

Буфет, раздаточная – 8,11 м².

Фойе – 80,34 м².

Кружковые – 59,33 м².

Актовый зал с эстрадой – 223,67 м².

Радиоузел, кинопроекционная, перемоточная – 40,38 м².

Тепловой пункт – 16,49 м².

Склад хранения хозинвентаря – 33,43 м².

Гардероб – 38,50 м².

Сушилка – 14,07 м².

Склад хранения новой обуви – 33,71 м².

Склад хранения нового белья – 33,71 м².

Склад хранения новой одежды – 33,43 м².

Коридоры – 1259,50 м².

Спортивный зал – 277,25 м².

Машинное отделение – 10,4 м².

Тамбур-шлюзы – 66,77 м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – монолитные бетонные ленточные. Бетон марки 100.

Перемычки – железобетонные по серии 1.138-10 , вып.1,2,4. типоразмеров – 19.

Прогоны – сборные железобетонные по серии 1.225-2 , вып.5. типоразмеров – 3.

Перекрытия и покрытия – сборные железобетонные плиты по серии 1.141-1 , вып.59. типоразмеров – 8, 1.141-1 , вып.60, типоразмеров – 8, 1.241-1 , вып.20. типоразмеров – 6.

Стены – кирпичные.

Перегородки – сборные из сухой гипсовой штукатурки, гипсобетонные по серии 1.131-15 , вып.2. типоразмеров – 5, 1.231-1 , вып.1. типоразмеров – 11; 1-231.9-7 , вып.1. типоразмеров – 13 и кирпичные.

Кровля – рулонная, из 4-х слоев рубероида марки РМД-350 на горячей битумной мастике МВК-Г-350 защитным слоем из гравия.

Лестницы – сборные железобетонные и из сборных железобетонных ступеней по серии 1.251-3 , вып.1. Типоразмеров – 3, по ГОСТ 8717-81. Типоразмеров – 3.

Ограждения – металлические по серии 1.256-1. типоразмеров – 4.

Полы – паркет, линолеум, доски, керамическая плитка, бетонные, мозаичные по серии 2.244-1 , вып.4.

Окна – деревянные по серии 1.136.5-16 , вып.1,2, ГОСТ 24699-81. Типоразмеров – 9.

Двери наружные – деревянные по серии 1.136.5-19. Типоразмеров – 4.

Двери внутренние – деревянные по серии 1.136-10. типоразмеров – 5.

Двери противопожарные по серии 1.236-5. типоразмеров – 2.

Двери наружные служебные по серии 1.136.5-19. Типоразмеров – 2.

Наибольшая масса монтажного элемента /плита перекрытия/ - 7,48тс.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от городской сети, расчетный напор на вводе Н=19,5м.

Канализация – хозяйственная в городскую сеть. Ливнестоки – в городскую сеть.

Отопление – центральное, водяное от городских сетей. Параметры теплоносителя Т=95-70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – от внешней сети, расчетный напор на вводе Н=25,6м.

Электроснабжение – от городских сетей напряжением 380/220В.

Устройство связи – радиофикация, телефонизация, электрочасофикация, пожарная сигнализация, телевидение.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель вместимости спецшколы – 1 воспитанник.

Сметная стоимость определена в нормах и ценах 1984г.
