Типовой проект 222-1-581.13.87 Школа на 33 класса (1266 учащихся) в конструкциях серии 1.020-1/83 для строительства в Украинской ССР

Общие данные

Номер проекта

222-1-581.13.87

Наименование проекта

Школа на 33 класса (1266 учащихся) в конструкциях серии 1.020-1/83 для строительства в Украинской ССР

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Купить чертежи малым комплектом On Line
Наименование
Описание комплекта
Количество
листов
Формат
чертежей
Цена
комплекта

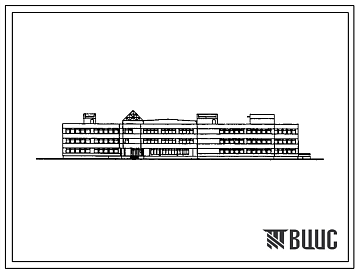

222-1-581.13.87 Фасады, Планы, Разрезы
Альбом 2 Лист 4 - 20; 22 - 29
25
TIF
6250 руб.
Купить паспорт проекта On Line
Наименование
Описание
Формат
поставки
Цена
паспорта
Паспорт проекта
222-1-581.13.87
Краткое описание проекта
PDF
360 руб.


Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта



Купить альбом или проект целиком по безналичному расчету
Номер альбома
Наименование
Состав альбома
Проект целиком

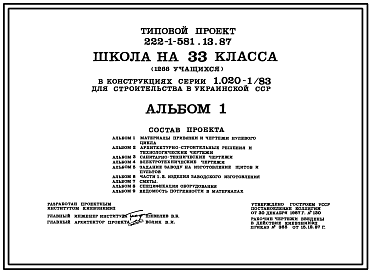

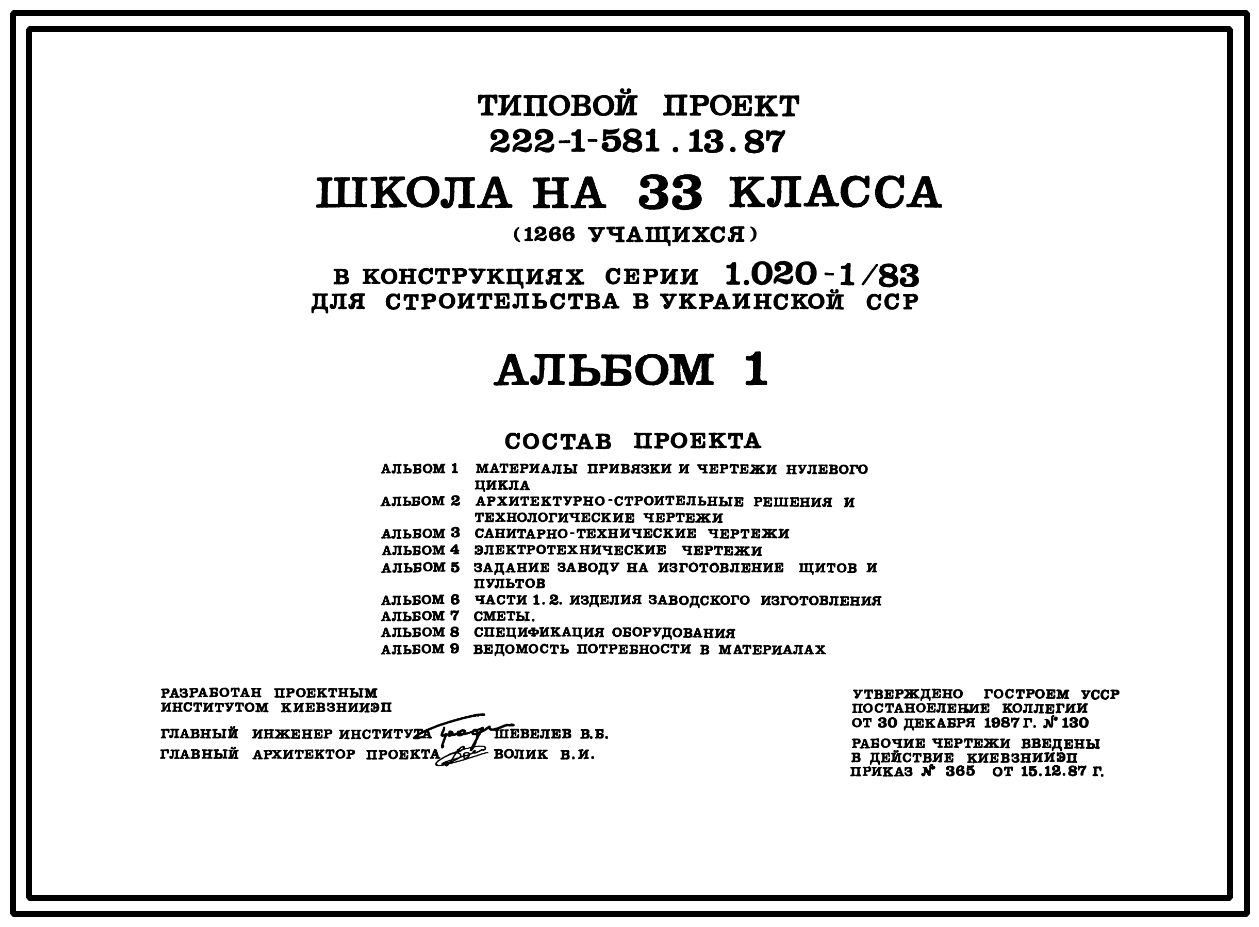

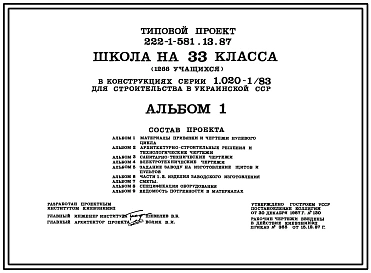

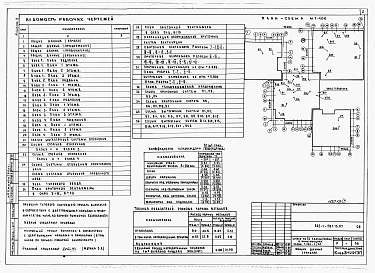

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

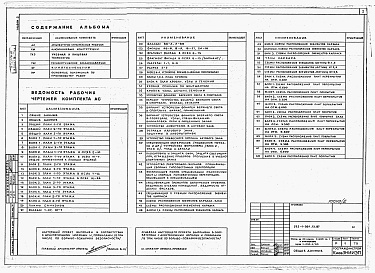

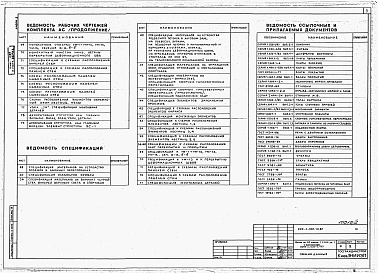

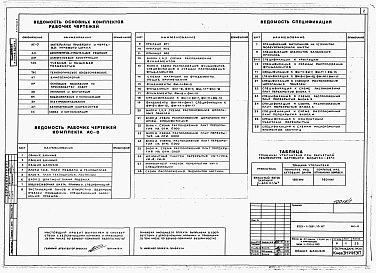

Альбом 2
Архитектурно-строительные решения и технологические чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

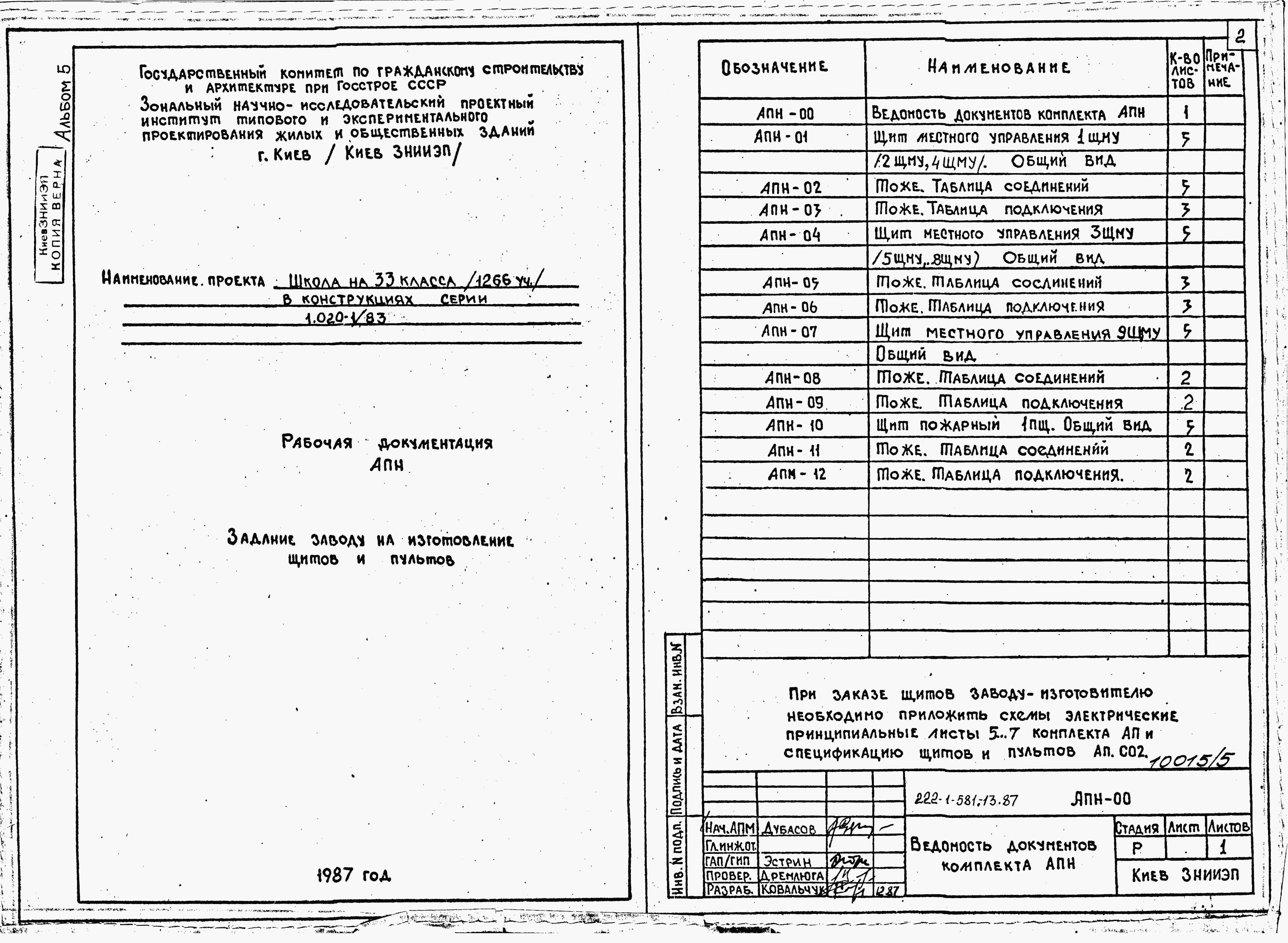

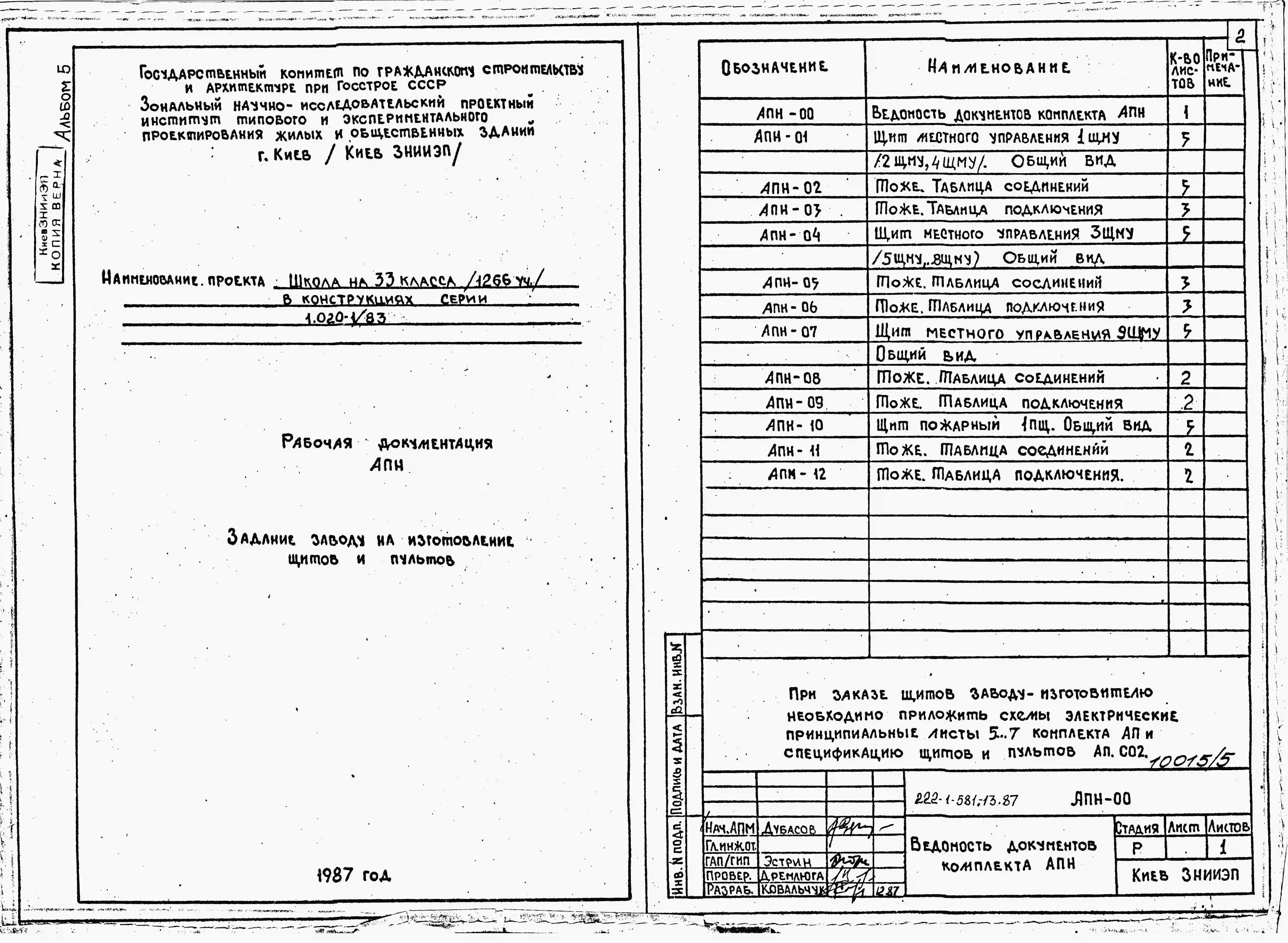

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

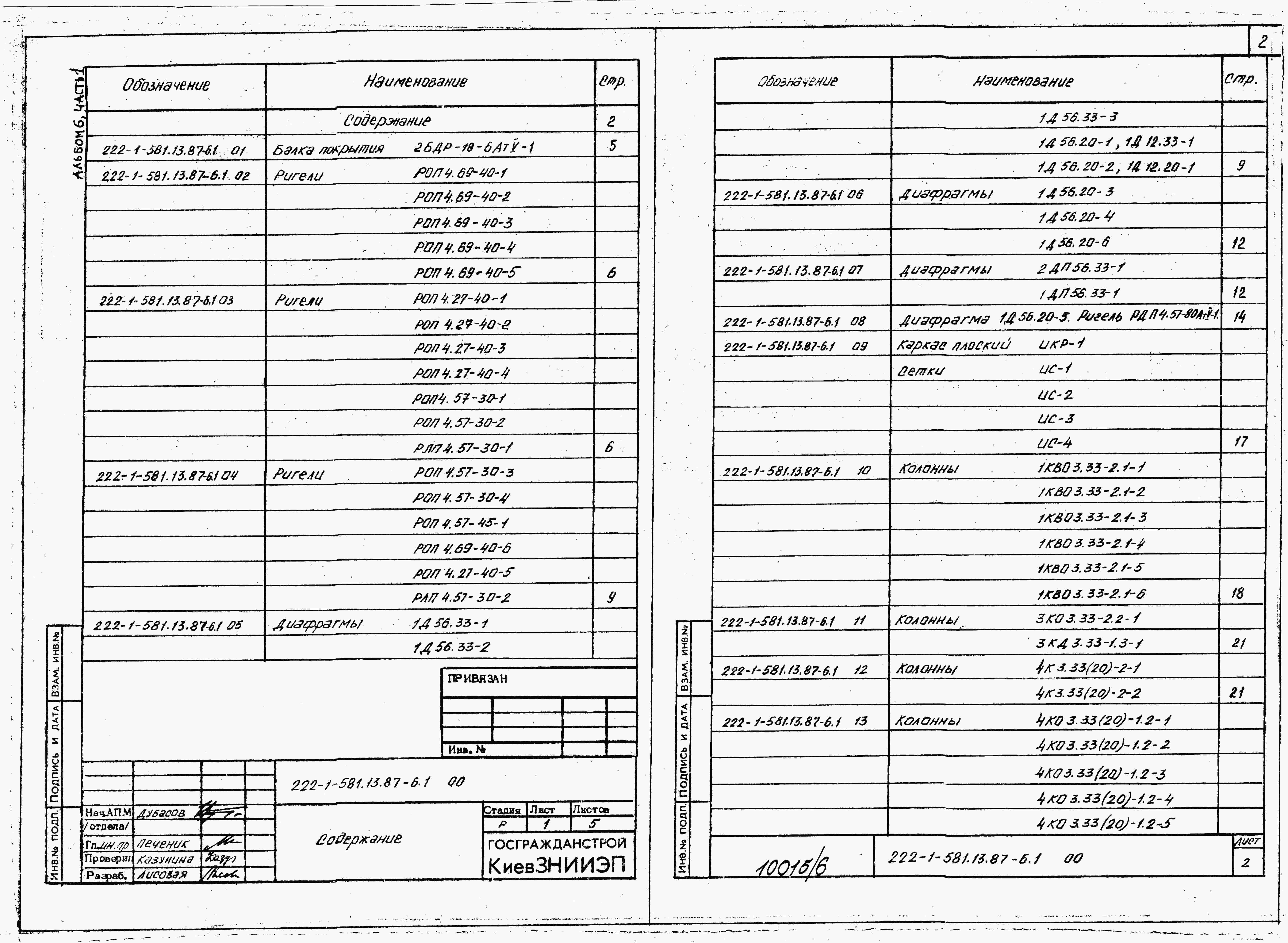

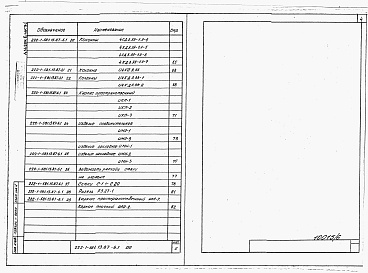

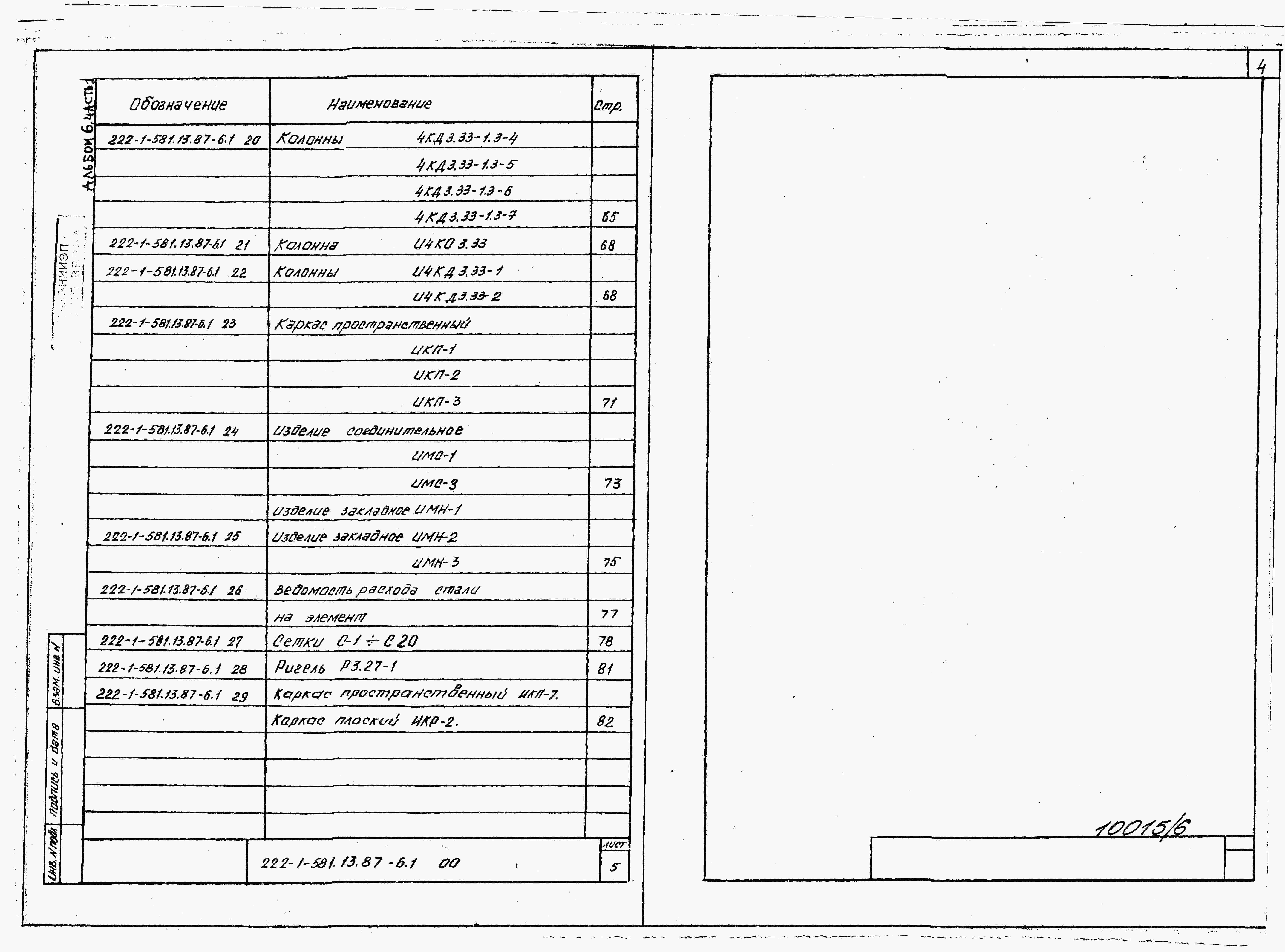

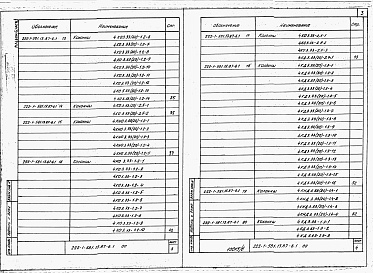

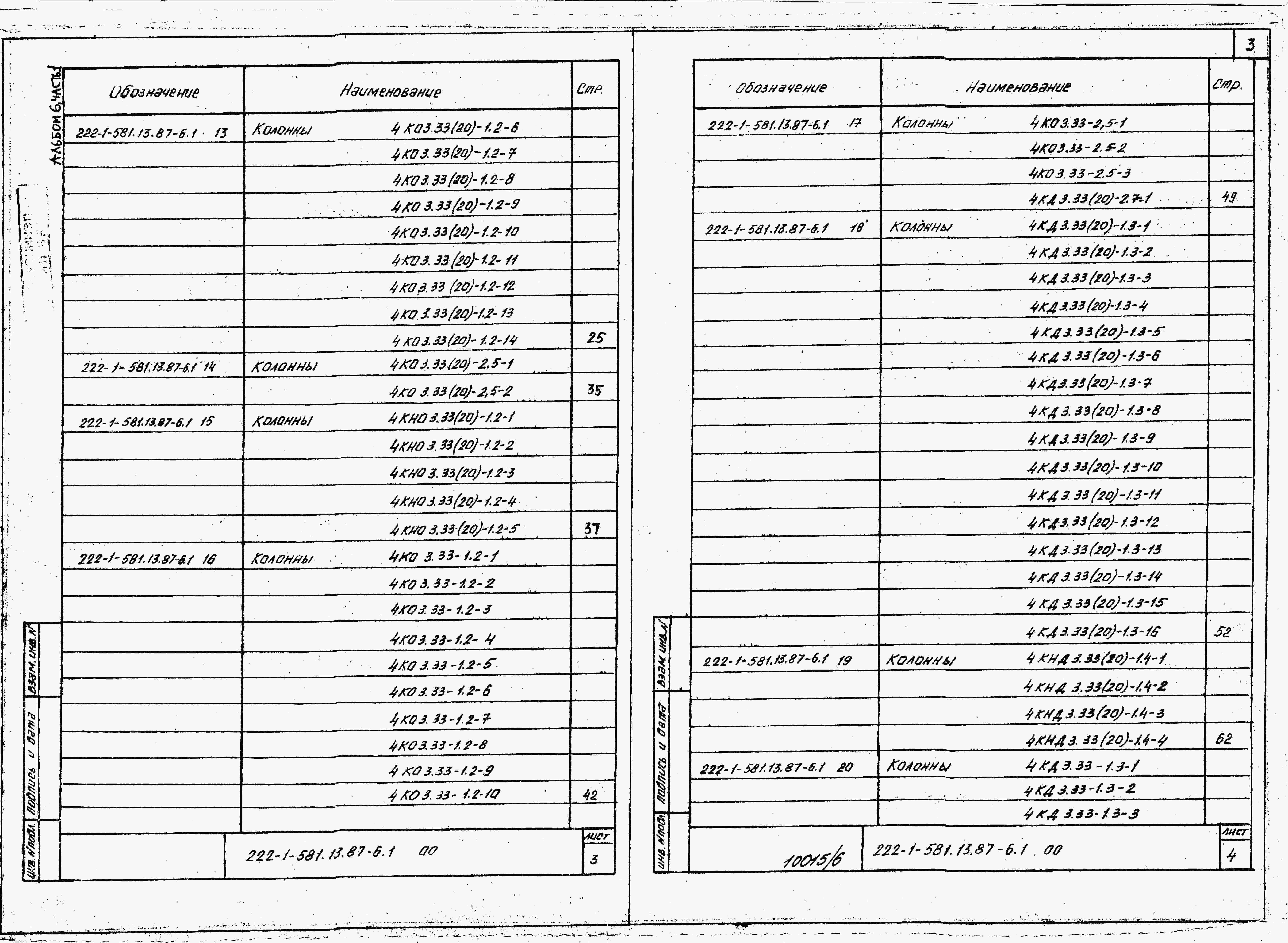

Альбом 6

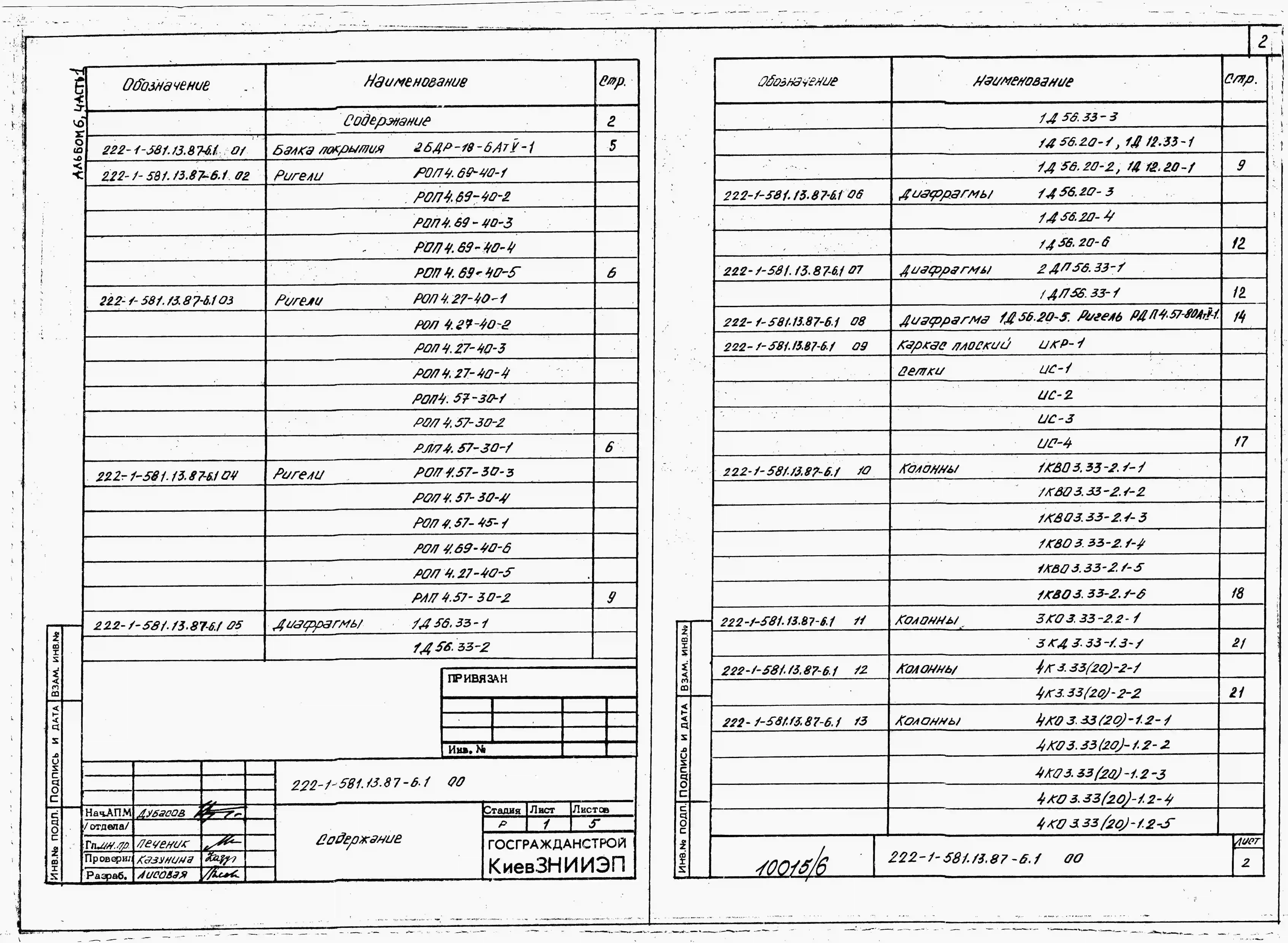

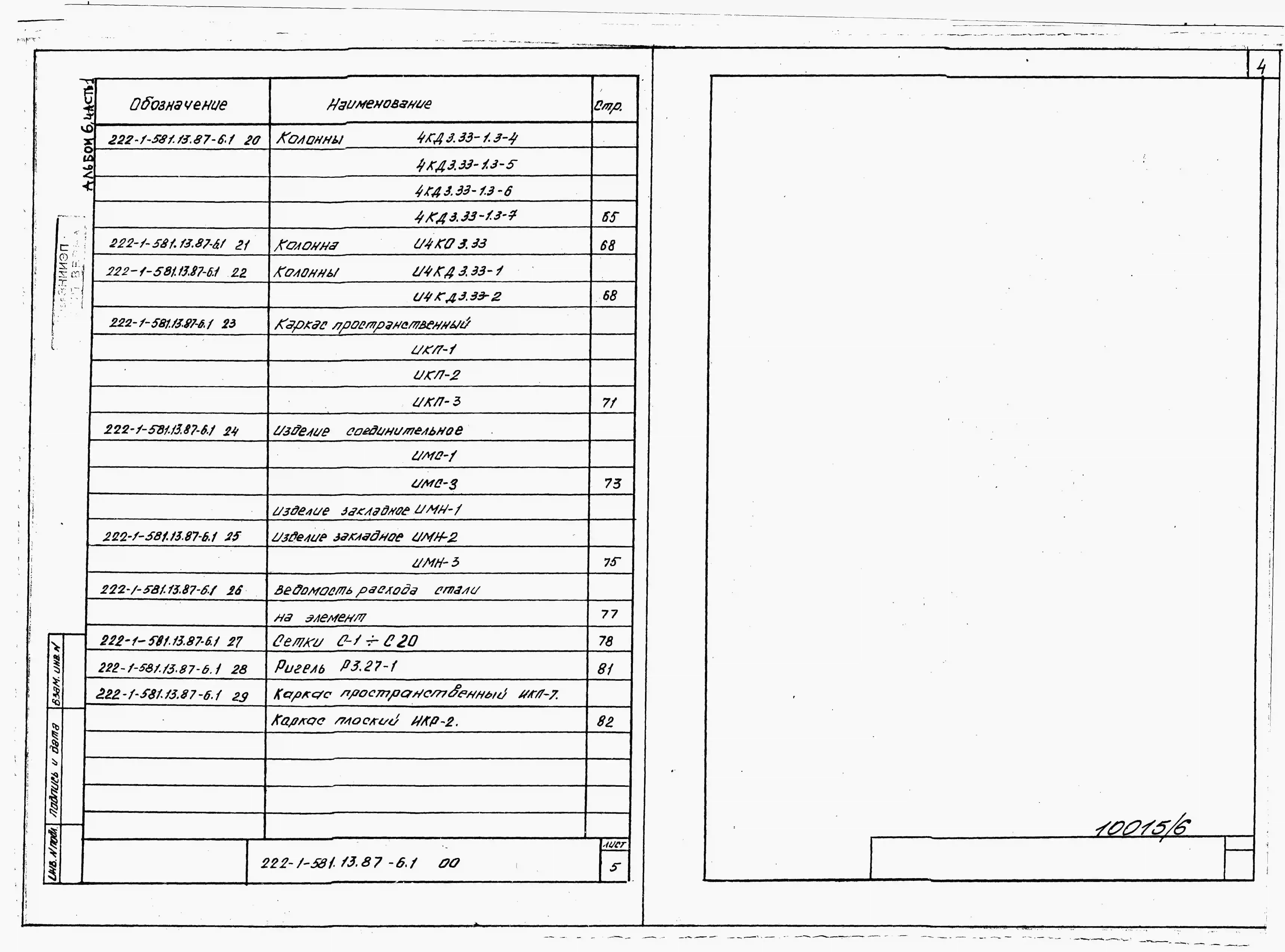

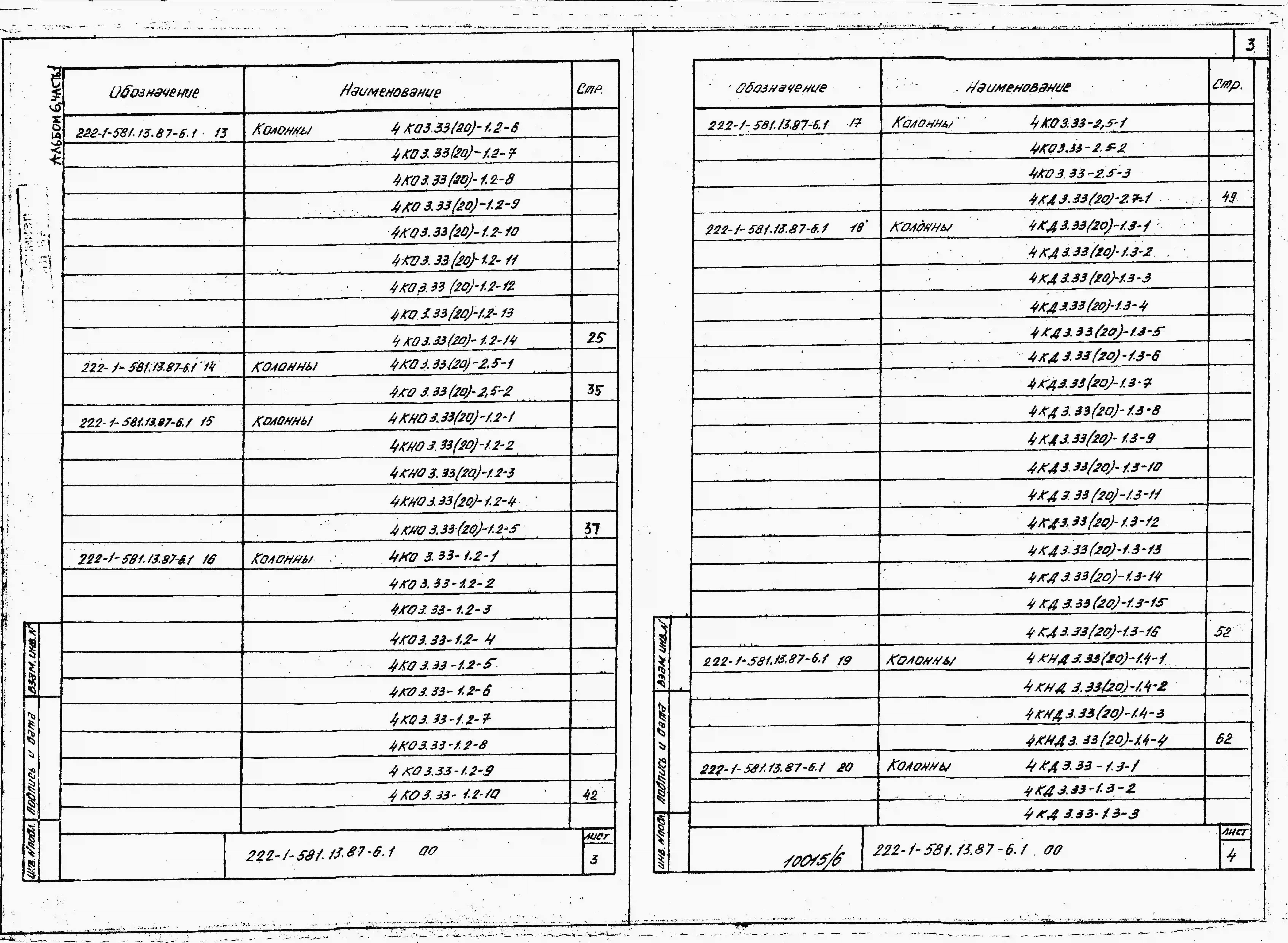

Часть 1. Изделия заводского изготовления
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
6 картинка альбома:     Alt для картинки:
7 картинка альбома:     Alt для картинки:
8 картинка альбома:     Alt для картинки:

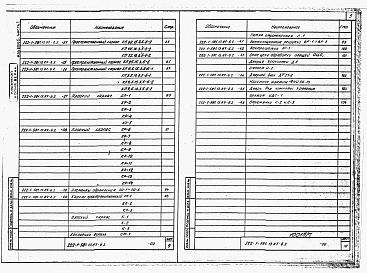

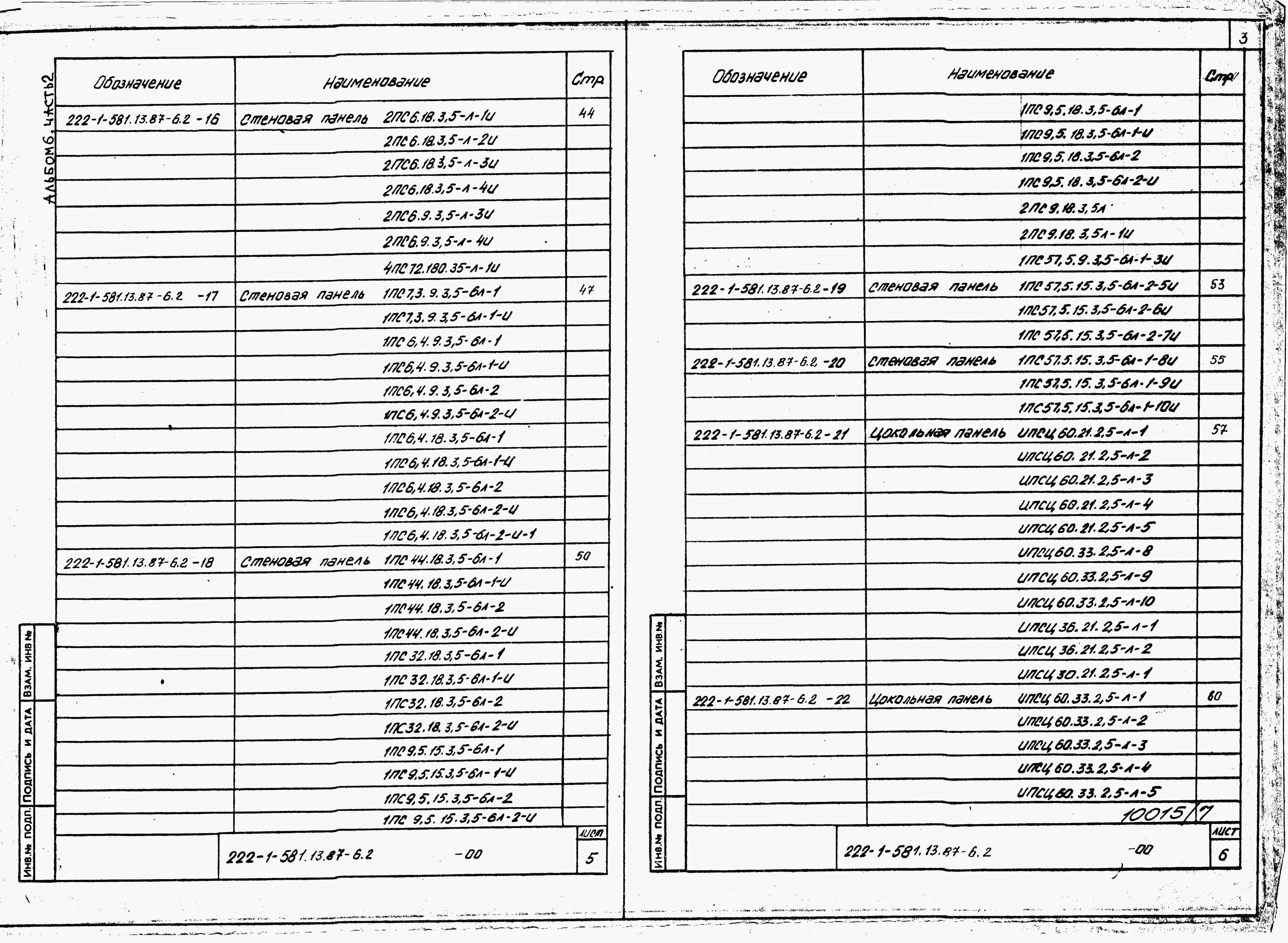

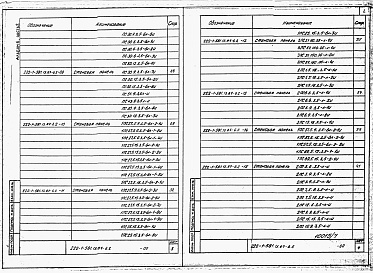

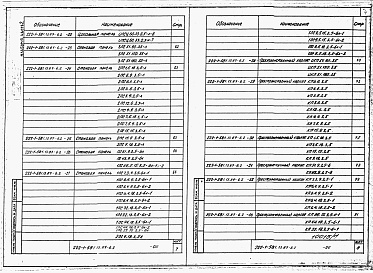

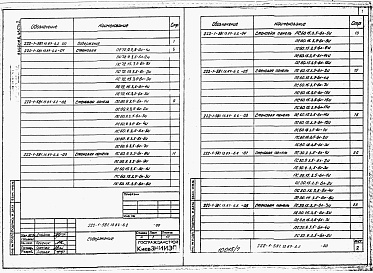

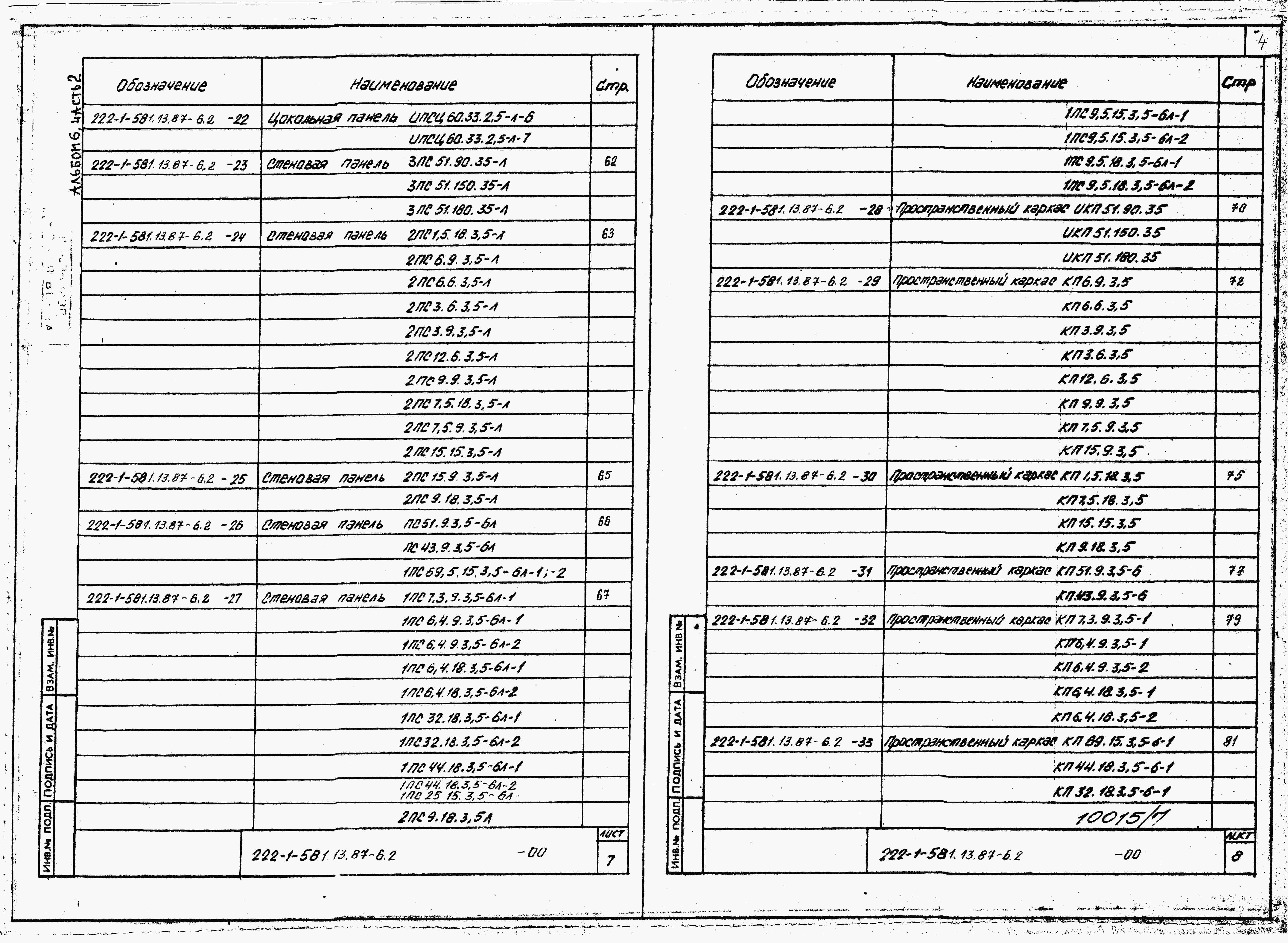

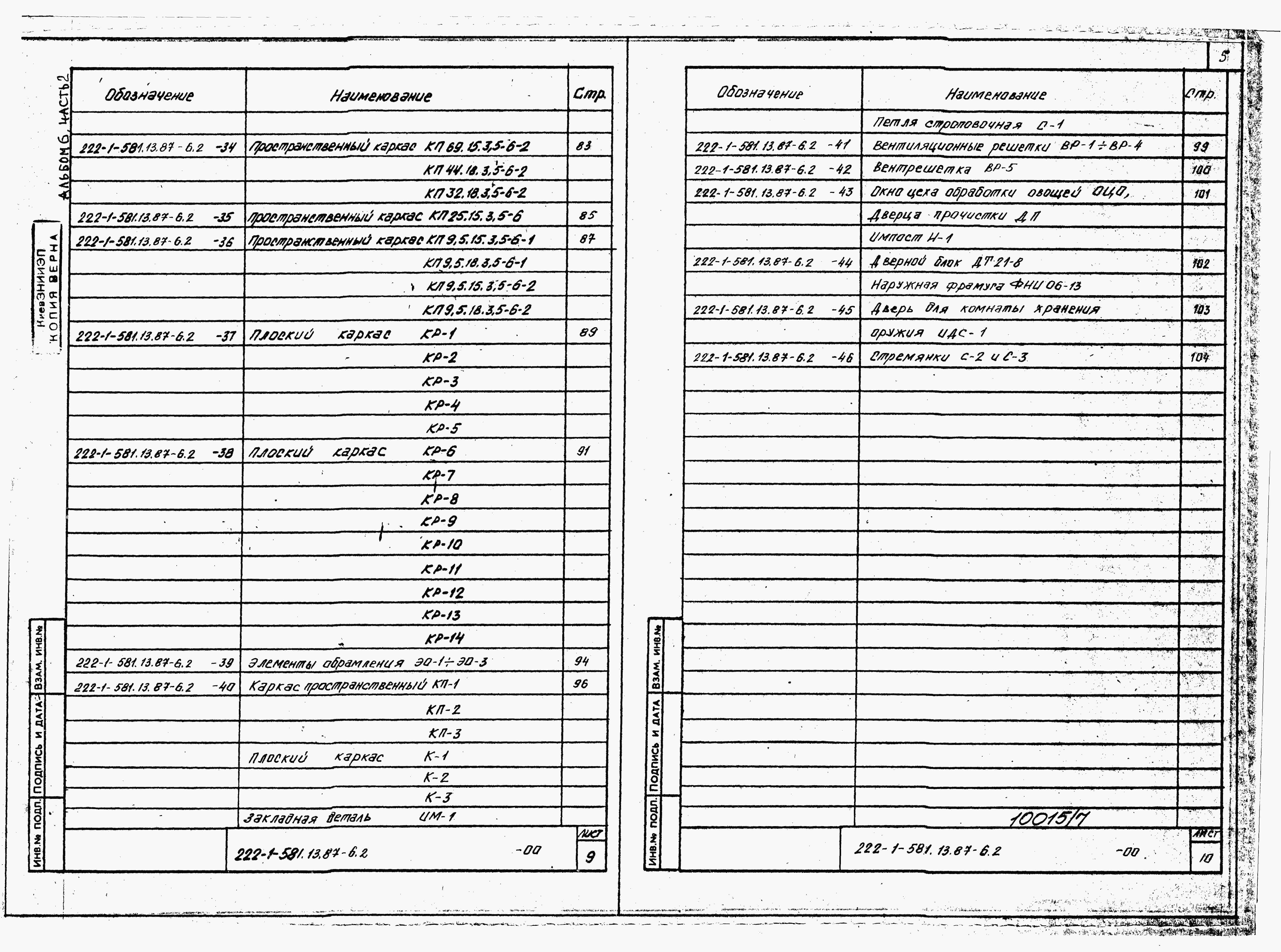

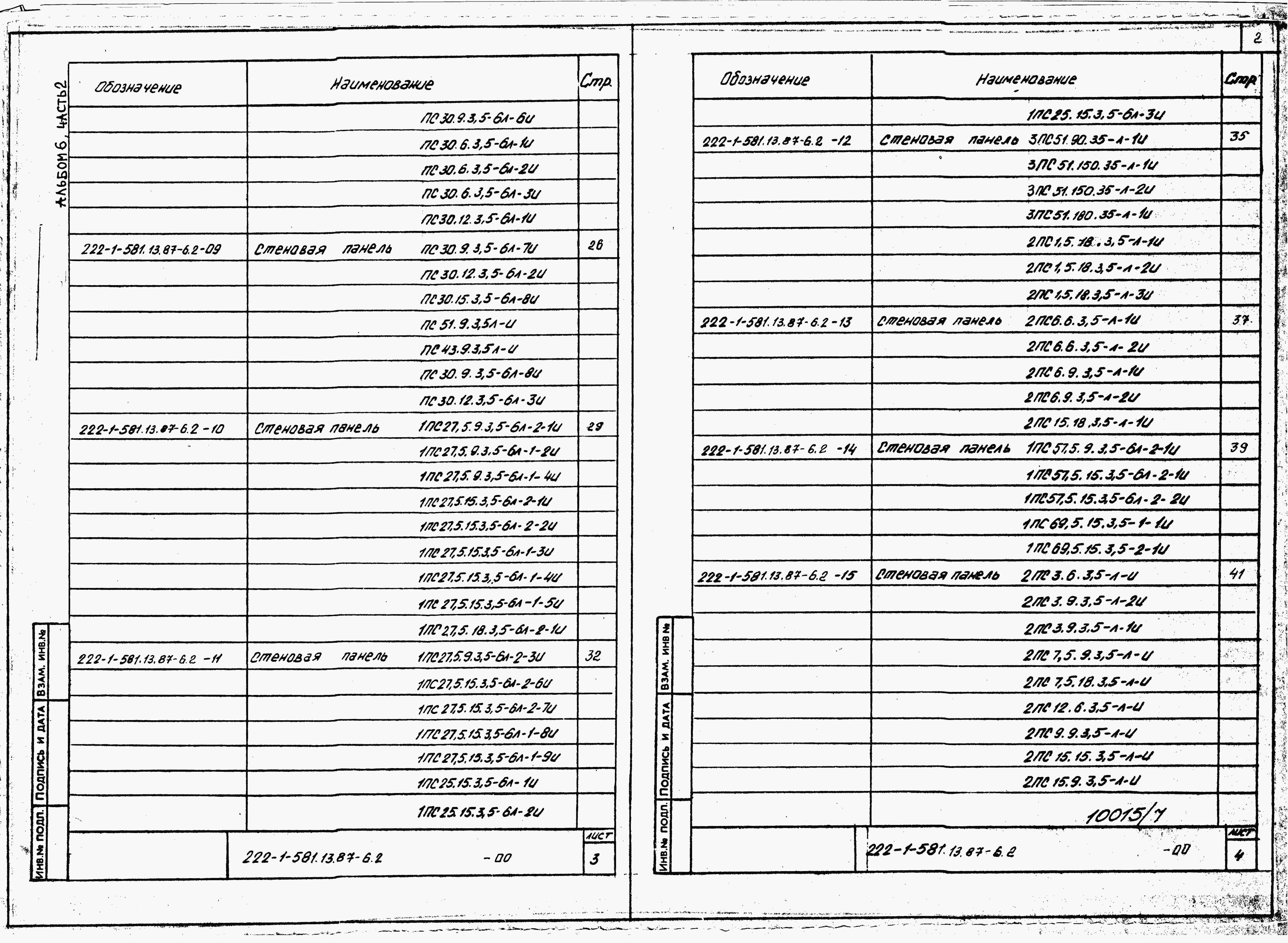

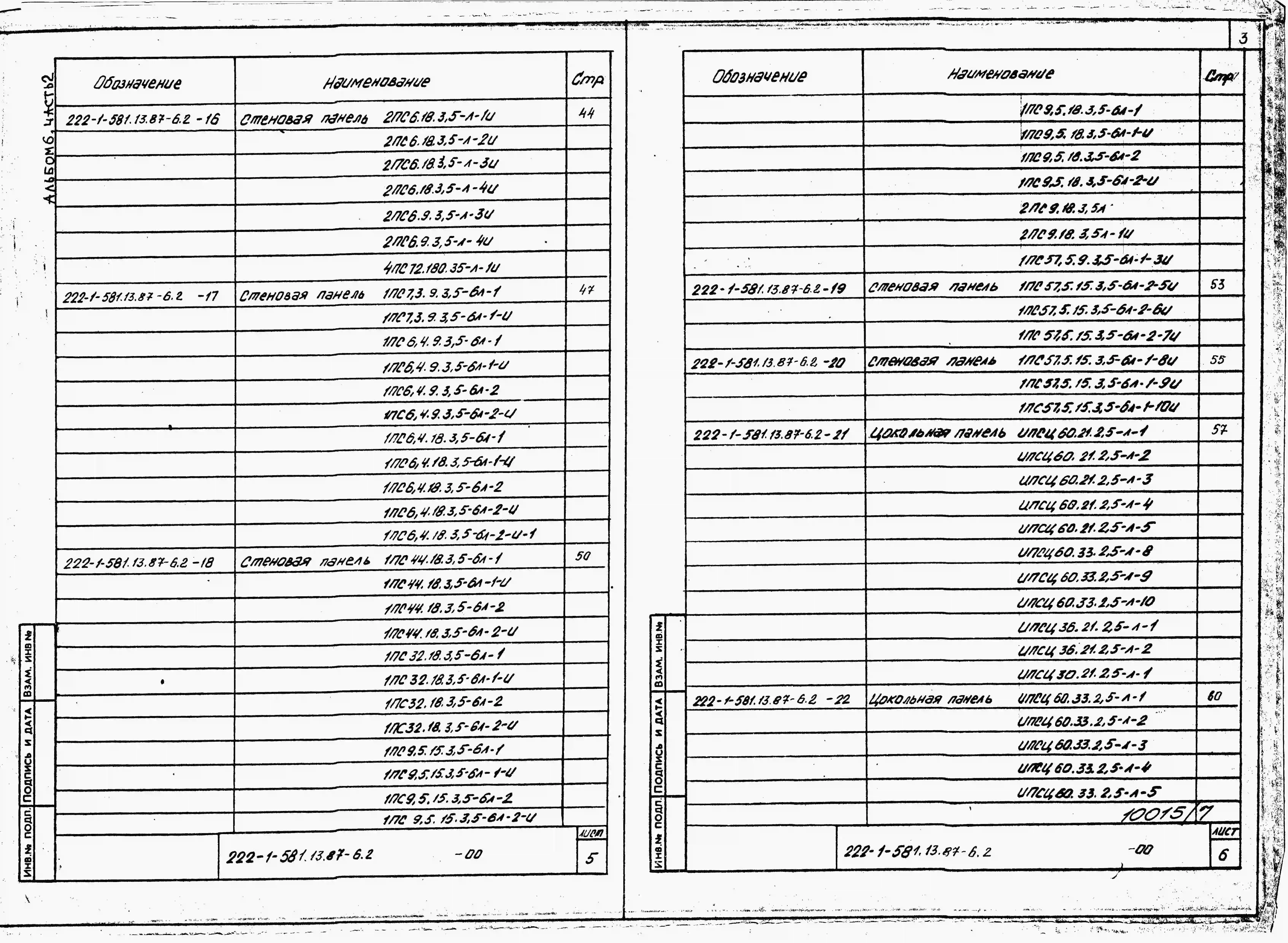

Альбом 6

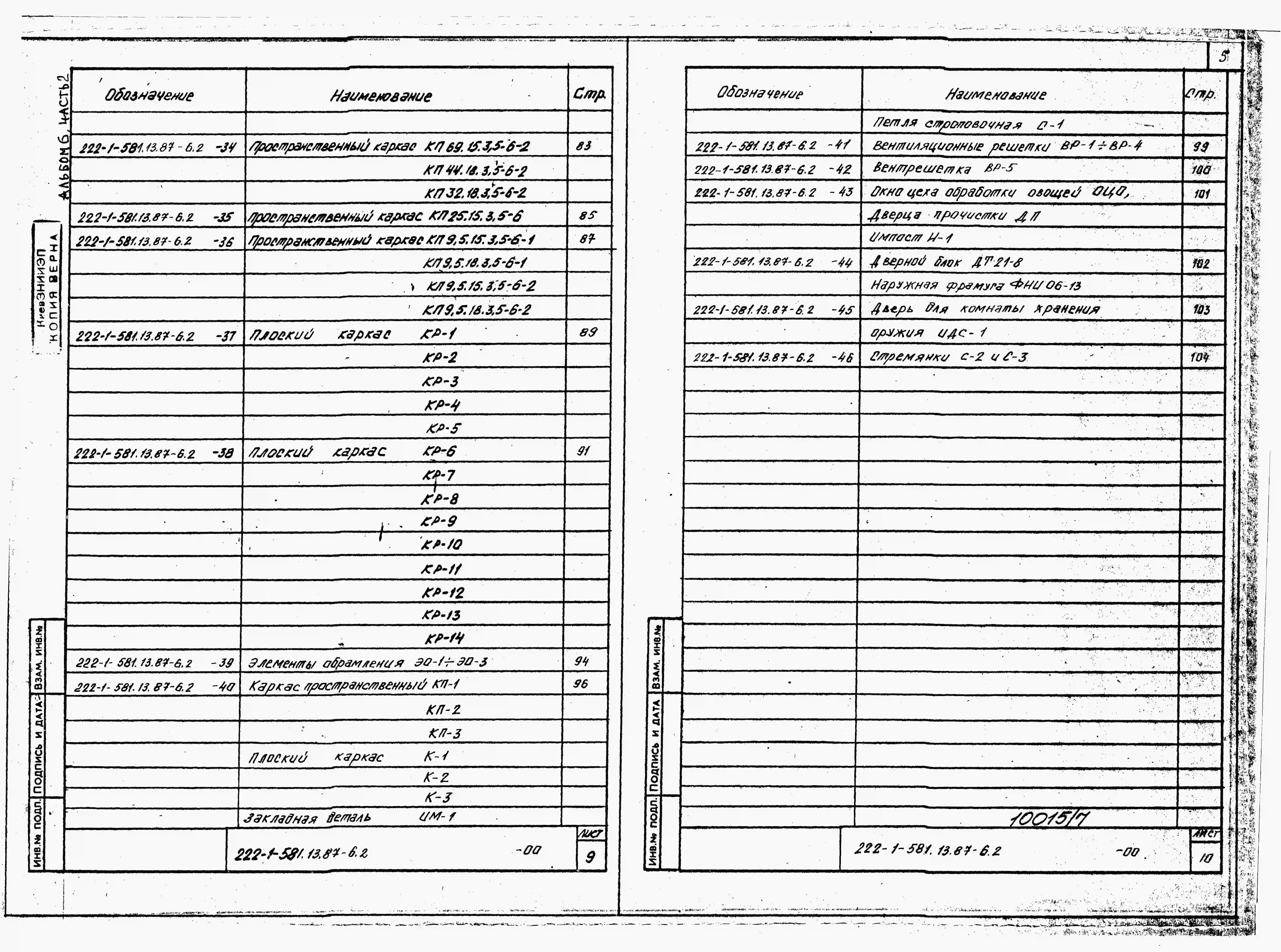

Часть 2. Изделия заводского изготовления

Новое название альбома:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

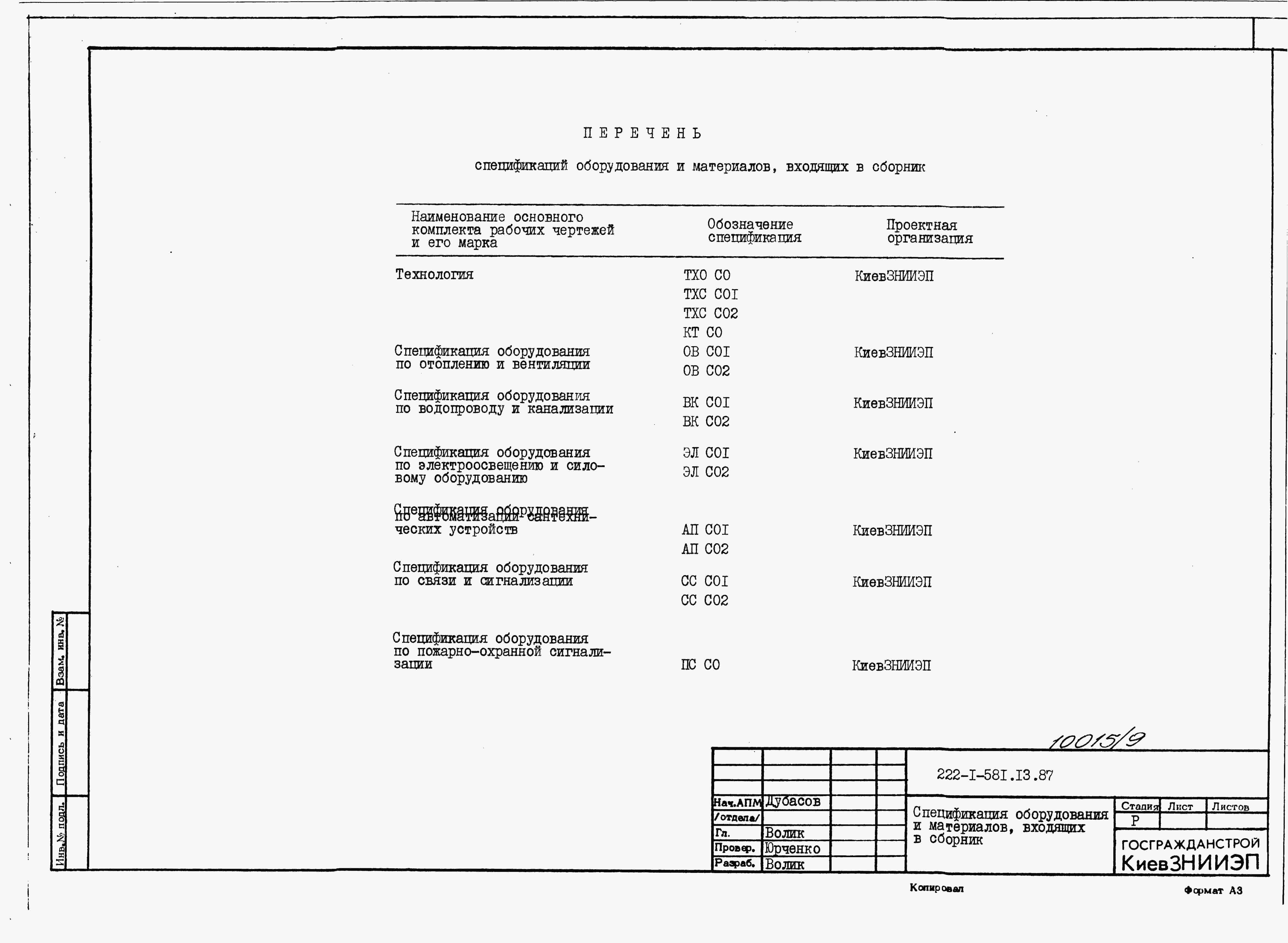

Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

ШКОЛА НА 33 КЛАССА /1266УЧАЩИХСЯ/ В КОНСТРУКЦИЯХ СЕРИИ 1.020-1/83 ДЛЯ СТРОИТЕЛЬСТВА В УКРАИНСКОЙ ССР.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 ЭТАЖ.

1-е классы – 180,87м².

Комнаты отдыха /спальные-игровые/ - 181,85 м².

Рекреационные помещения – 236,21 м².

Вестибюль с гардеробом – 382,30 м².

Кабинет директора – 32,63 м².

Канцелярия – 18,01 м².

Помещение АПС – 14,93 м².

Кабинет врача /медицинская комната/ - 17,36 м².

Умывальная обеденных залов – 70,32 м².

Кабинет зубного врача – 17,69 м².

Кабинет информатики и электронно-вычислительной техники – 66,70 м².

Электрощитовая – 16,94 м².

Комната технического персонала и хозяйственная кладовая – 16,61 м².

Помещение кружка юных натуралистов – 26,64 м².

Лаборатория биологии – 73,15 м².

Лаборантская биологии – 33,37 м².

Кабинет по кулинарии – 51,20 м².

Мастерская по обработке тканей – 70,62 м².

Обеденный зал для учащихся 1-4 классов с раздаточной – 98,50 м².

Обеденный зал для учащихся 5-11 классов с раздаточной – 190,50 м².

Горячий цех – 62,46 м².

Холодный цех – 12,20 м².

Мясо-рыбный цех – 18,00 м².

Овощной цех – 11,00 м².

Кладовая овощей – 15,00 м².

Загрузочно-тарная – 16,00 м².

Кладовая сухих продуктов – 12,00 м².

Машинное отделение охлаждаемой камеры – 8,22 м².

Охлаждаемая камера – 15,00 м².

Моечная столовой посуды – 30,84 м².

Хлеборезка – 7,59 м².

Моечная кухонной посуды – 10,00 м².

Бельевая, гардеробная персонала, душевая и уборная – 18,05 м².

Мастерская по обработке металла- 92,78 м².

Помещения кружка технического моделирования – 79,15 м².

Кабинет по профессиональной ориентации и основам производства – 65,21 м².

Мастерская по обработке древесины – 90,44 м².

Инструментальная – комната мастера – 27,79 м².

Кладовая для хранения сырья и готовой продукции – 16,41 м².

Кладовая инвентаря для работы на учебно-спытном участке – 12,24 м².

Фотолаборатория – 16,00 м².

Уборные и умывальные для учащихся – 47,16 м².

Кладовые уборочного инвентаря – 2,06 м².

Технические помещения – 6,73 м².

Коридоры и тамбуры – 225,90 м².

2 ЭТАЖ.

2-е классы – 183,23 м².

3-й класс – 59,22 м².

Учительская – методический кабинет 1-4 классов – 24,13 м².

Кладовая учебных пособий – 8,19 м².

Мастерская для трудового обучения и общественно-полезного труда учащихся младших классов – 81,78 м².

Рекреационные помещения – 290,39 м².

Кабинет зам.директора по внеклассной воспитательной работе - 14,16 м².

Кабинет зам.директора по внешкольной воспитательной работе – 15,15 м².

Класс пения и музыки – клубная комната – 61,54 м².

Венткамера – 37,94 м².

Инвентарные – 12,40 м².

Помещение студии хореографии – 74,82 м².

Актовый зал – лекционная аудитория – 152,60 м².

Эстрада – 38,10 м².

Фойе – 139,29 м².

Кабинеты русского языка и литературы – 129,92 м².

Лаборантская русского языка и литературы – 15,59 м².

Учебно-спортивные залы – 562,53 м².

Кабинет инструктора физического воспитания – 12,00 м².

Снарядные – 32,25 м².

Раздевальные, душевые и уборные – 83,34 м².

Учительская – методический кабинет 5-11 классов – 33,04 м².

Кабинет зам.директора по учебно-воспитательной работе – 15,10 м².

Военный кабинет – 70,40 м².

Комната хранения оружия – 6,00 м².

Комната чистки оружия – 6,00 м².

Кабинеты родного языка и литературы – 182,77 м².

Кабинет обществоведения – 62,12 м².

Кабинет истории – 58,51 м².

Лаборантская истории и обществоведения – 19,50 м².

Лаборантская родного языка и литературы – 19,61 м².

Комната общественных организация – 16,53 м².

Уборные и умывальные для учащихся – 34,68 м².

Уборные и умывальные для персонала – 10,50 м².

Кладовые уборочного инвентаря – 2,06 м².

Технические помещения – 9,78 м².

Коридоры – 324,26 м².

3 ЭТАЖ.

3-е классы – 118,16 м².

4-е классы – 184,15 м².

Универсальное помещение для продленного дня – 60,74 м².

Рекреационные помещения – 292,24 м².

Комнаты общественных организаций – 51,70 м².

Лаборатория астрономии – 82,15 м².

Лаборантская физики и астрономии – 38,43 м².

Лаборатория физики – 82,78 м².

Радиоузел, дикторская, комната для ремонта аппаратуры – 14,94 м².

Кабинет черчения и изобразительных искусств – 66,70 м².

Помещение студии живописи, рисунка и скульптуры – 36,44 м².

Киноаппаратная – 27,00 м².

Лаборатория химии – 69,06 м².

Лаборантская химии – 36,04 м².

Кабинеты иностранного языка – 138,79 м².

Лаборантская иностранного языка – 15,55 м².

Комната ремонта учебников – 17,48 м².

Читальный зал и книгохранилище – 102,41 м².

Кабинет географии – 60,74 м².

Кабинеты математики – 242,66 м².

Лаборантская математики – 18,94 м².

Кабина личной гигиены женщин – 3,98 м².

Уборные и умывальные для учащихся – 53,34 м².

Кладовые уборочного инвентаря – 3,25 м².

Техническое помещение – 7,22 м².

Коридоры, тамбур – 314,46 м².

ПОДВАЛ И ТЕХПОДПОЛЬЕ НА ОТМ.-3.300 И -2.100.

Венткамеры – 137,40 м².

Форкамера – 110,90 м².

Теплопункт – 34,30 м².

Помещения подвала для прокладки инженерных коммуникаций – 547,30 м².

Техподполье – 2204,30 м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные стаканного типа по серии 1.020-1/83, вып.1-1. типоразмеров – 3.

Плиты перекрытий и покрытий – сборные железобетонные по серии 1.041.1-2, вып.1,2,3,4,6. типоразмеров – 20. по ГОСТ 22701.1-77*. Типоразмеров – 1.

По серии 1.465.1-3/80, вып.5,7. типоразмеров – 2.

Стены наружные – сборные легкобетонные по серии 1.030.1-1, вып.1-1. типоразмеров – 39.

Лестницы – сборные железобетонные по серии 1.050.1-2, вып.1. типоразмеров – 2.

Колонны – сборные железобетонные по серии 1.020-1/83, вып.2-1. типоразмеров – 3.

Ригели – сборные железобетонные по серии 1.020-1/83, вып..3-1. типоразмеров – 10.

Диафрагмы жесткости – сборные железобетонные по серии 1.020-1/83, вып.4-1. типоразмеров – 5.

Перегородки – гипсобетонные панели по серии 1.231.9-7, вып.1. типоразмеров – 51.

Полы – линолеум, керамическая плитка, мозаичные, паркетные, реечные, бетонные.

Кровля – рулонная из 4-х слоев рубероида марки РМД-350, ТУ21-27-28-71 на битумной мастике ГОСТ 2889-80.

Окна – деревянные раздельные по ГОСТ 11214-86. типоразмеров – 7.

Двери внутренние – деревянные по ГОСТ 6629-74. типоразмеров – 14.

Двери наружные – деревянные по ГОСТ 24698-81. типоразмеров – 3.

Наибольшая масса монтажного элемента /балка/ - 10,4т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от наружной сети. Напор на вводе Н=21,75м.

Канализация – производственно-бытовая в наружную сеть.

Ливнестоки – внутренние в наружную дождевую сеть.

Отопление – центральное водяное от наружной сети. Параметры теплоносителя 150-70ºС.

Нагревательные приборы – радиаторы МС-140-108, конвекторы «Универсал».

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Горячее водоснабжение – от наружной сети. Напор на вводе – 21,62м.

Электроснабжение – от наружных сетей напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, звонковая сигнализация, пожарная сигнализация.

ДОПЛНИТЕЛЬНЫЕ ДАННЫЕ.

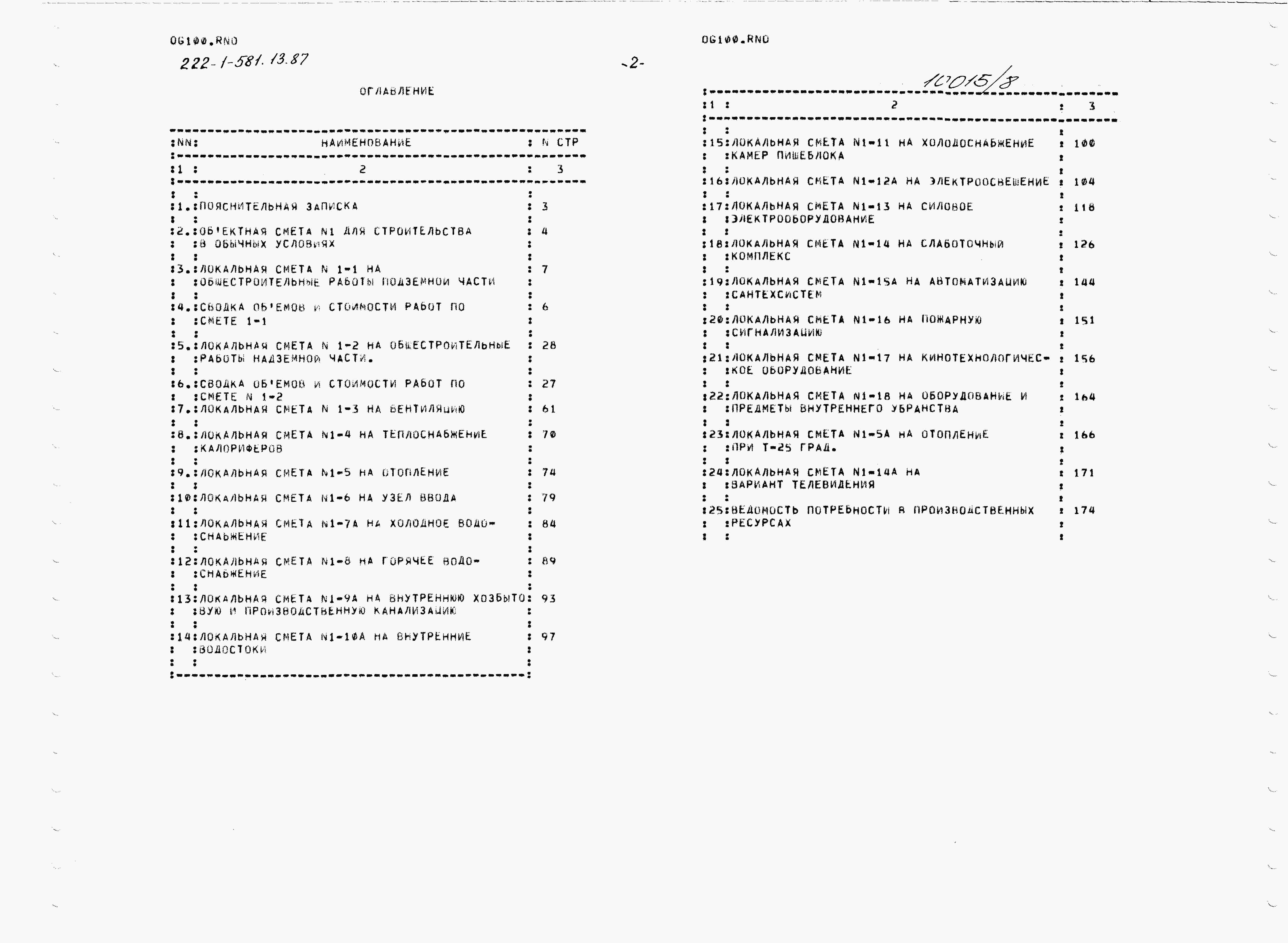

Сметная документация составлена в нормах и ценах 1984г. За расчетную единицу принят 1 учащийся. Количество учащихся – 1266.
